Budynek gastronomiczno - noclegowy
Kod: K-12 C
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 23 000 PLN KUP
PROJEKT



zobacz realizacje naszych projektów

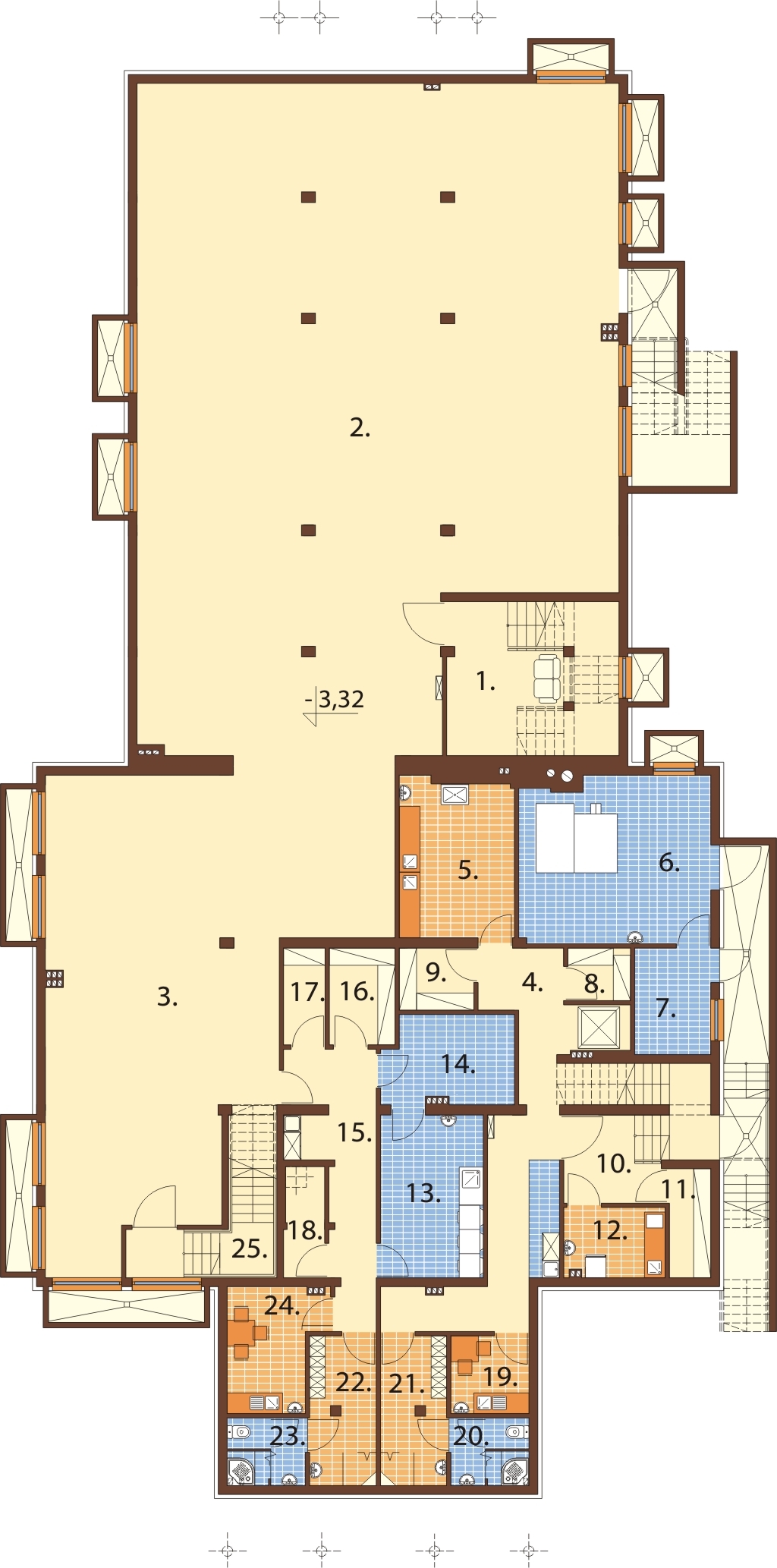

Rzut piwnicy



Projekt K-12 C - rzut

 Piwnice: 566.20 m2

1. Klatka schodowa 22,18 m2
2. Pomieszczenie gospodarcze – pomocnicze 245,99 m23
3. Pomieszczenie gospodarcze – pomocnicze 100,86 m2
4. Korytarz + winda 23,81 m2
5. Pomieszczenie obróbki warzyw15,02 m2
6. Kotłownia 25,65 m2
7. Skład opału 6,77 m2
8. Magazyn warzyw 2,75 m2
9. Magazyn art. suchych 3,87 m2
10. Komunikacja + schody 10,83 m2
11. Magazyn zasobów 3,78 m2
12. Obróbka jaj 5,96 m2
13. Pralnia 13,97 m2
14. Prasowalnia + magiel 9,55 m2
15. Komunikacja 14,65 m2
16. Magazyn bielizny czystej 5,31 m2
17. Magazyn bielizny brudnej 3,36 m2
18. Zrzut bielizny brudnej 3,71 m2
19. Pomieszczenie socjalne 5,08 m2
20. WC + natrysk 4,36 m2
21. Szatnia personelu kuchni 8,27 m2
22. Szatnia personelu hotelu 8,27 m2
23. WC + natrysk 4,36 m2
24. Pomieszczenie socjalne 9,26 m2
25. Klatka schodowa 8,57 m2



W piwnicy „ukryliśmy” większość pomieszczeń gospodarczo technicznych dzięki czemu nie zajmują one cennej powierzchni użytkowej na parterze. W programie są dwa bardzo przestronne pomieszczenia gospodarczo-pomocnicze, kotłownia ze składem opału, pralnie z prasowalnią oraz magazyny na bieliznę czystą i brudną. Stworzyliśmy osobne pomieszczenia socjalne dla pracowników hotelu i kuchni. W piwnicy jest także większość pomieszczeń zaplecza kuchni.
POWIĘKSZ RZUT

Rzut parteru



Projekt K-12 C - rzut

 Parter: 565.50 m2

1. Wiatrołap 4,54 m2
2. Hall + szatnia 23,78 m2
3. WC dla osób niepełnosprawnych 4,66 m2
4. Przedsionek WC 3,51 m2
5. WC męski 6,12 m2
6. Przedsionek WC 4,47 m2
7. WC damski 7,21 m2
8. Klatka schodowa 11,55 m2
9. Zrzut bielizny brudnej 2,11 m2
10. Recepcja 6,68 m2
11. Bufet 9,78 m2
12. Sala konsumpcyjna 112,96 m2
13. Sala konsumpcyjna 245,55 m2
14. Klatka schodowa 17,05 m2
15. Rozdzielnia kelnerska 7,48 m2
16. Zmywalnia naczyń 12,62 m2
17. Biuro 6,34 m2
18. Kuchnia 40,59 m2
19. Korytarz 19,91 m2
20. Magazyn zasobów 4,36 m2
21. Pomieszczenie na odpadki 2,50 m2
22. Magazyn szaf chłodniczych 8,87 m2
23. WC personelu kuchni 2,90 m2



Po wejściu do budynku przez główne wejście jest szatnia i sanitariaty. Następnie mamy recepcję oraz przylegający do niej bufet, oraz kuchnię z zapleczem. Główną przestrzeń na parterze zajmują dwie duże sale konsumpcyjne, w których można urządzać wesela i innego rodzaju imprezy okolicznościowe.












POWIĘKSZ RZUT

Rzut I piętra



Projekt K-12 C - rzut

I piętro: 544.20 m2

1. Pokój noclegowy 17,85 m2
2. Pokój noclegowy 17,96 m2
3. Pokój noclegowy 17,34 m2
4. Pokój noclegowy 17,34 m2
5. Pokój noclegowy 16,83 m2
6. Pokój noclegowy 17,43 m2
7. Pokój noclegowy 17,43 m2
8. Pokój noclegowy 17,43 m2
9. Pokój noclegowy 17,05 m2
10. Pokój noclegowy 17,46 m2
11. Pokój noclegowy 17,65 m2
12. Pokój noclegowy 22,5 m2
13. Pokój noclegowy 19,73 m2
14. Pokój noclegowy 18,30 m2
15. Pokój noclegowy 18,4 m2
16. Pokój noclegowy 22,45 m2
17. Pokój noclegowy 22,25 m2
18. Pokój noclegowy 32,73 m2
19. Pokój noclegowy 21,3 m2
20. Pokój noclegowy 24,9 m2
21. Klatka schodowa 18,75 m2
22. Zrzut bielizny brudnej 2,11 m2
23. Magazyn bielizny czystej 5,92 m2
24. Magazyn 6,624 m2
25. Korytarz 75,29 m2
26. Magazyn 4,74 m2
27. Pomieszczenie na środki czystości 3,93 m2
28. Klatka schodowa 11,75 m2
29. Korytarz 20,78 m2


POWIĘKSZ RZUT

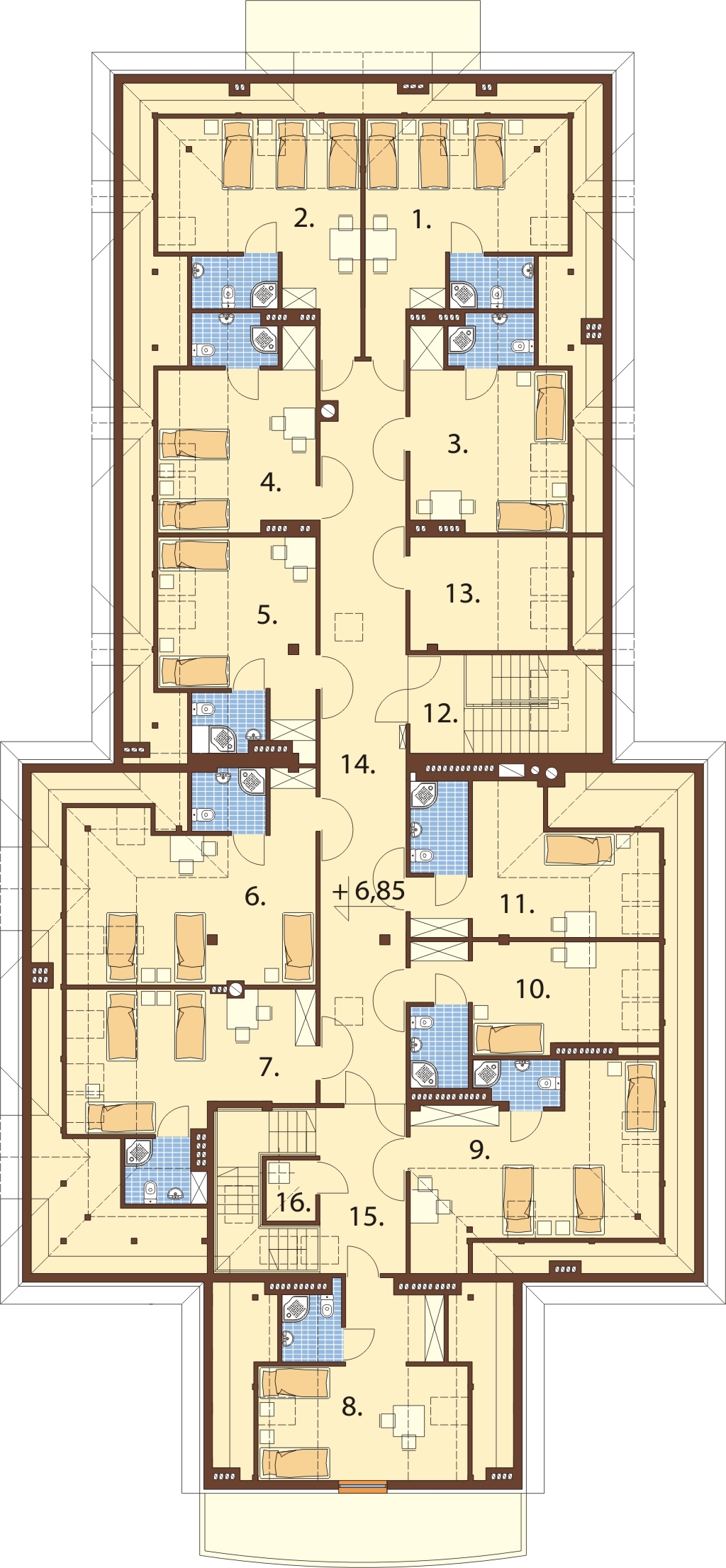

Rzut poddasza



Projekt K-12 C - rzut

Poddasze: 325.50 / 429.20 m2

1. Pokój noclegowy 20,48 m2
2. Pokój noclegowy 20,48 m2
3. Pokój noclegowy 18,93 m2
4. Pokój noclegowy 18,93 m2
5. Pokój noclegowy 18,71 m2
6. Pokój noclegowy 29,46 m2
7. Pokój noclegowy 24,21 m2
8. Pokój noclegowy 21,06 m2
9. Pokój noclegowy 20,67 m2
10. Pokój noclegowy 19,3 m2
11. Pokój noclegowy 19,37 m2
12. Klatka schodowa 12,57 m2
13. Magazyn 10,67 m2
14. Hall 53,14 m2
15. Klatka schodowa 16,0 m2
16. Zrzut bielizny brudnej 1,52 m2



Na poddaszu zaprojektowaliśmy pięć pokoi trzyosobowych z łazienkami, cztery pokoje dwuosobowe z łazienkami i dwa pokoje jednoosobowe. Przy schodach na pierwsze piętro jest magazyn, który pomoże w utrzymaniu czystości.
POWIĘKSZ RZUT

Model



Projekt K-12 C - model

Bryła budynku ma wydłużony kształt, dzięki czemu nie wymaga szerokiej działki. Tradycyjna architektura podkreślona jest przez wielospadowy dach na którym rozmieściliśmy okna połaciowe doświetlające pokoje na poddaszu. W elewacji frontowej i ogrodowej zwracają uwagę balkony z efektownymi balustradami. Warto zadbać o odpowiednie oświetlenie elewacji, dzięki czemu w nocy będą widoczne wszystkie detale architektury. By wybudować K-12C potrzeba działki o szerokości minimum 28m.

Elewacje



Projekt K-12 C - elewacja

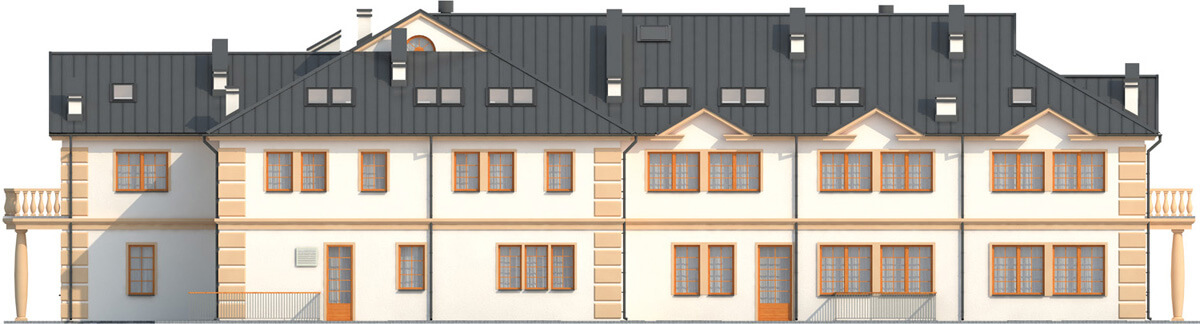

elewacja ogrodowa
Projekt K-12 C - elewacja
elewacja frontowa
Projekt K-12 C - elewacja

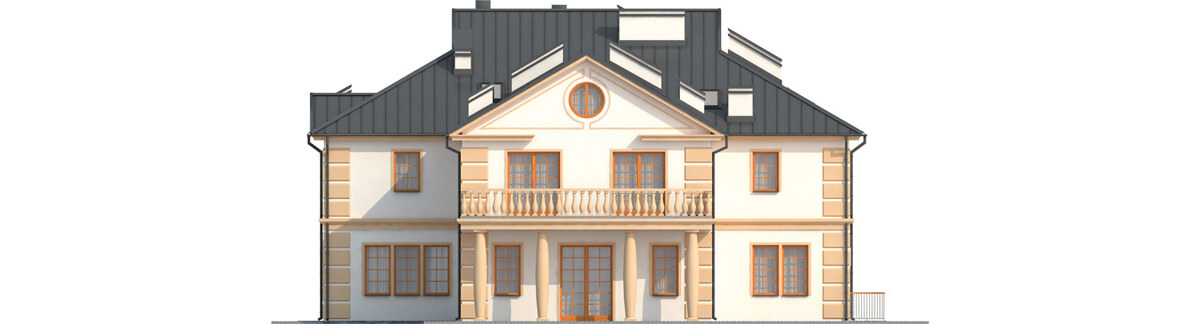

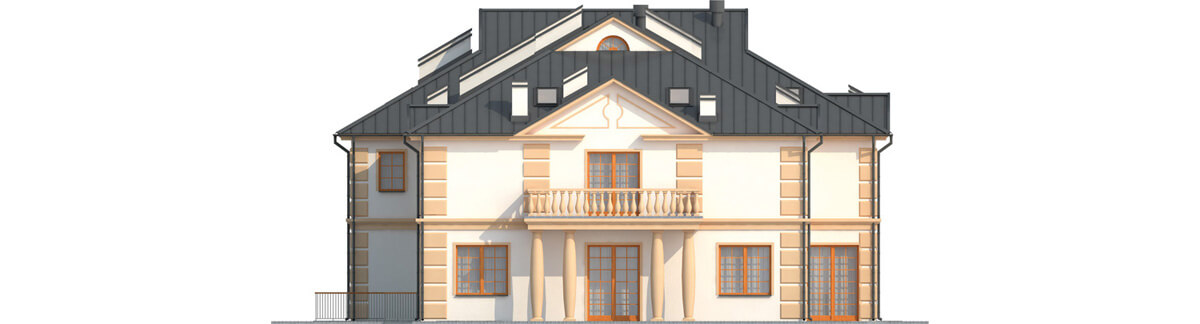

elewacja boczna
Projekt K-12 C - elewacja
elewacja boczna

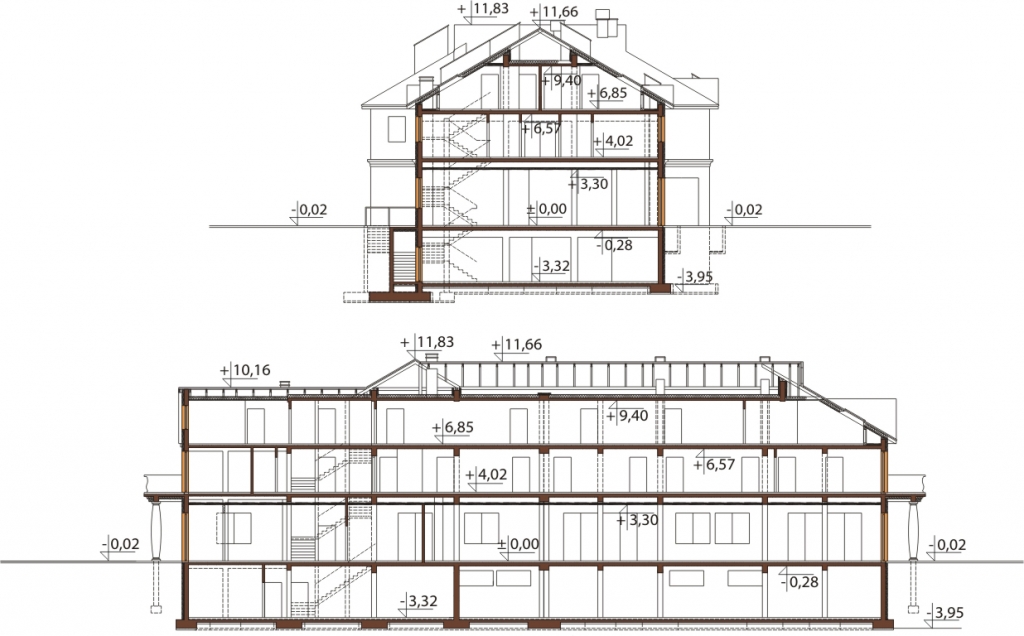

Przekrój



Projekt K-12 C - przekrój

Projekt ten jest doskonałym przykładem na elegancki obiekt hotelowy, który ma dużą powierzchnię użytkową i bogate zaplecze noclegowe.

POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku gastronomiczno - noclegowego K-12C, 2 piętrowy z poddaszem użytkowym, podpiwniczony. Budynek może pełnić funkcję hotelu, pensjonatu,  zajazdu lub po niewielkim dostosowaniu - domu opieki dla osób starszych.

Technologia: ściany zewnętrzne - pustak ceramiczny 25 cm, styropian 15 cm, tynk zewnetrzny.
Stropy: żelbetowe
Kąt nachylenia dachu: 30°.
Pokrycie dachu: blacha dachówkowa
Ogrzewanie: z kotłowni na paliwo stałe zlokalizowanej w podpiwniczeniu
Wentylacja mechaniczna:
sala restauracyjna - wentylacja mechaniczna wywiewna, kuchnia z zapleczem wentylacja mechaniczna nawiewno - wywiewna
Program: sala konsumpcyjna, kuchnia, zaplecze kuchenne, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, biuro, kotłownia, 31 pokoi hotelowych z łazienkami.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna, hydranty przeciwpożarowe wewnętrzne)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie ewakuacyjne, SAP)
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 654.15 m²
Powierzchnia użytkowa: 2001.40 m²
Kubatura: 8503.95 m³
Szerokość działki: 28.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.
Ilość kondygnacji: 4
Liczba pomieszczeń: 124
Kąt nachylenia dachu: 30°
Ilość pokoi: 31
Pokój na parterze: Nie
Wysokość budynku: 11.85 m
Rodzaj ogrzewania: paliwo stałe
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: podpiwniczony
Poddasze: poddasze użytkowe
Typ: gastronomiczne, motele, komercyjne, projekt hotelu, projekt motelu, projekt budynku usługowego, projekt zajazdu, hotel, projekt domu weselnego, projekt domu spokojnej starości, dom spokojnej starości, dom opieki, projekt domu opieki, pensjonat, projekt pensjonatu, projekt budynku gastronomicznego
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Anna Tenerowicz, Jaromir Mruk, Łukasz Szczepaniak
CENA 3 EGZ. PROJEKTU

23 000 PLN

KUP
PROJEKT


ZAWARTOŚĆ PROJEKTU:



Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
