Dom opieki
Kod: LK-16 B
 |
Projekt na zamówienie dostępny w terminie ustalonym z biurem skontaktuj się >> |
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

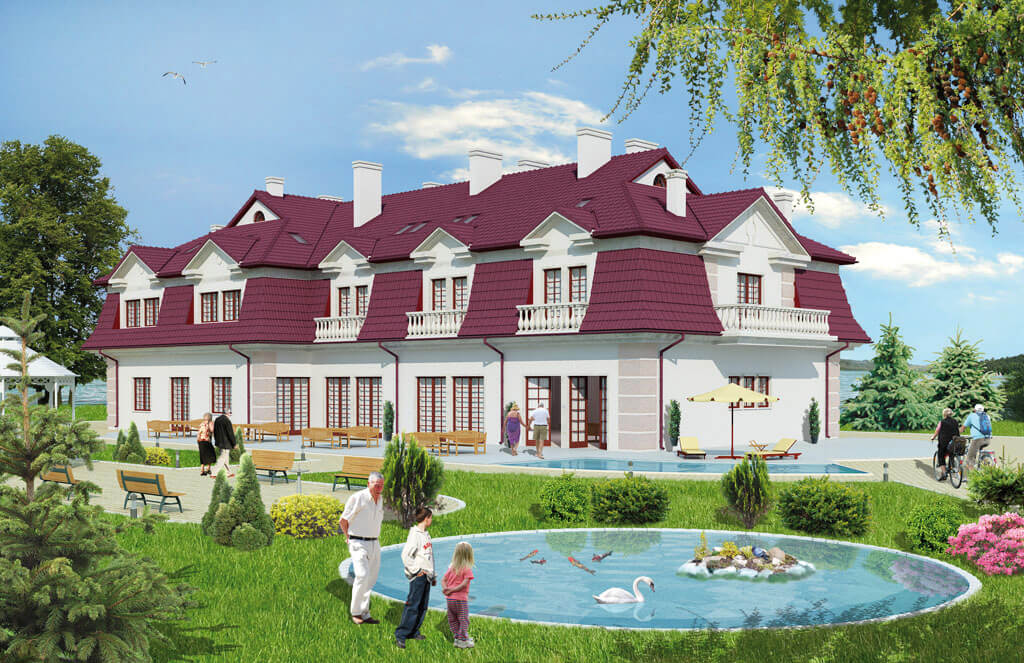

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 1568,10 m2. Projekt budynku pełniący funkcję domu spokojnej starości K-16B, piętrowy z poddaszem użytkowym, z częściowym podpiwniczeniem.

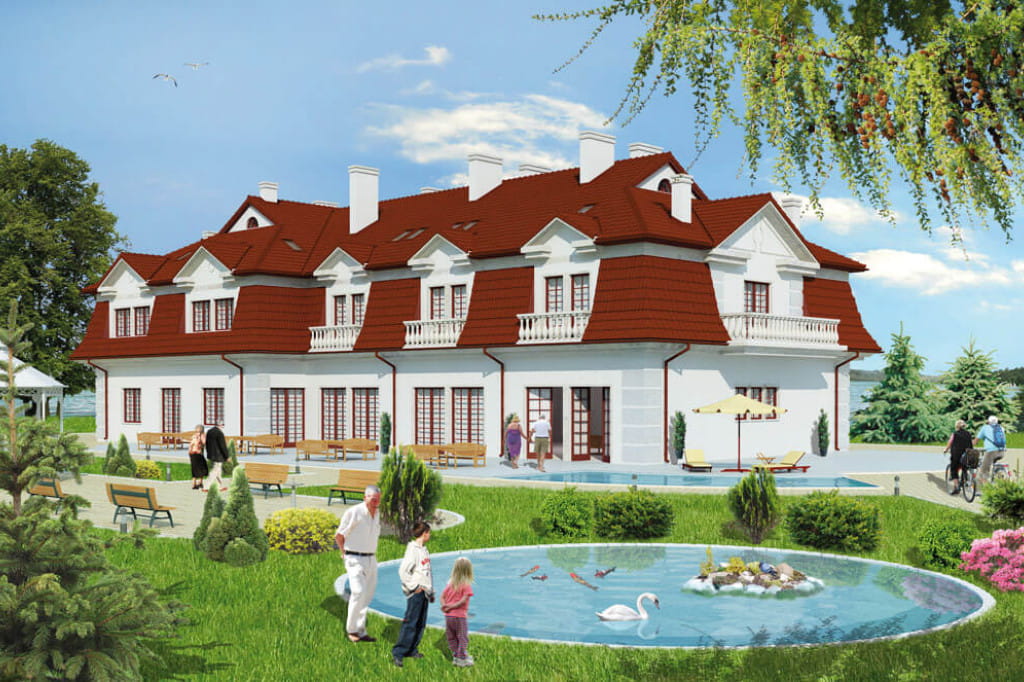

To projekt średniej wielkości domu opieki. Oferuje on możliwość stworzenia 59 miejsc noclegowych w budynku o tradycyjnej architekturze, który posiada dodatkowo częściowe podpiwniczenie. Z zewnątrz LK-16B wyróżnia się ciekawą bryłą, przykrytą mansardowym dachem, uwagę przykuwają liczne lukarny balkonowe z eleganckimi balustradami. Ten projekt można realizować na stosunkowo wąskich działkach, wymagana szerokość parceli to 31.30 m.

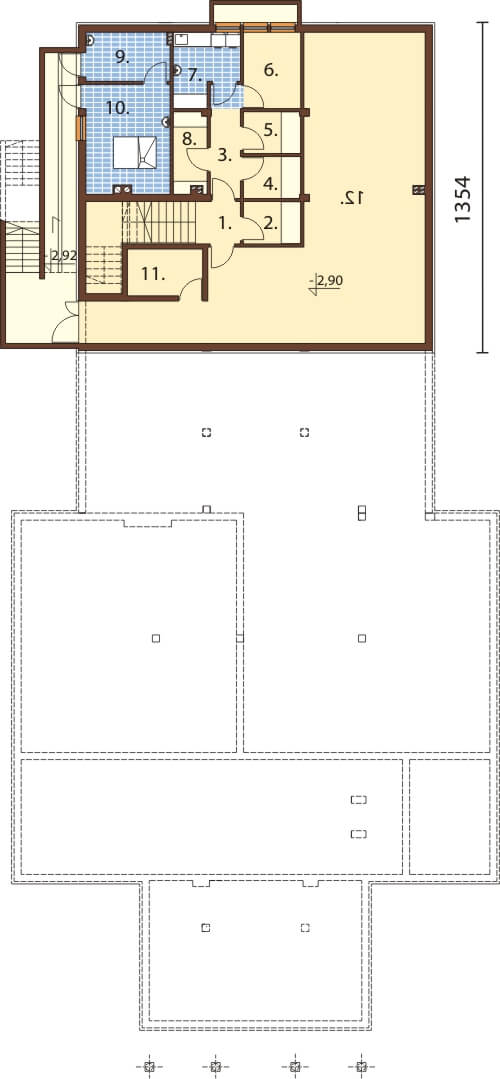

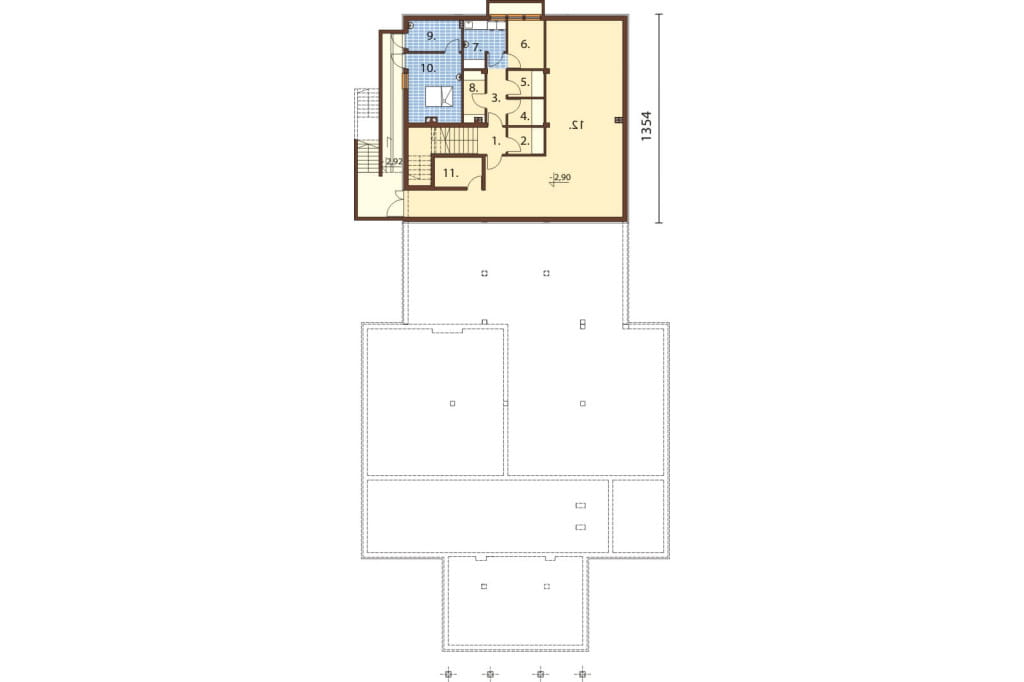

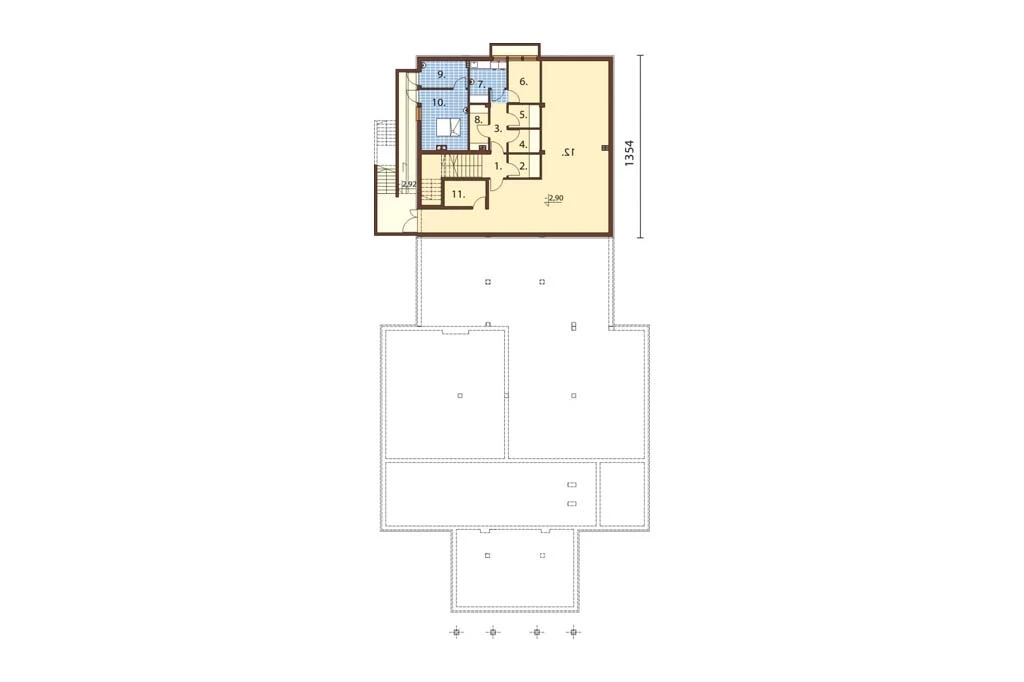

Rzut piwnicy
1. Klatka schodowa 1/2 biegu 8,44 m2
2. Magazyn 4,11 m2
3. Korytarz 5,78 m2
4. Magazyn bielizny czystej 4,59 m2
5. Magazyn bielizny brudnej 4,59 m2
6. Magazyn 7,41 m2
7. Pralnia podręczna 7,91 m2
8. Magazyn 4,53 m2
9. Skład opału 6,92 m2
10. Kotłownia 15,36 m2
11.Pom. techniczne windy 5,98 m2
12. Pom. do późniejszej adaptacji 87,67 m2
W piwnicy zaprojektowaliśmy głównie pomieszczenia magazynowe i techniczne. Są tu magazyny na bieliznę czystą i brudną, pralnia podręczna, małe pomieszczenie magazynowe, kotłownia za składem opału oraz duże, prawie dziewiędziesięcio metrowe pomieszczenie do późniejszej adaptacji.

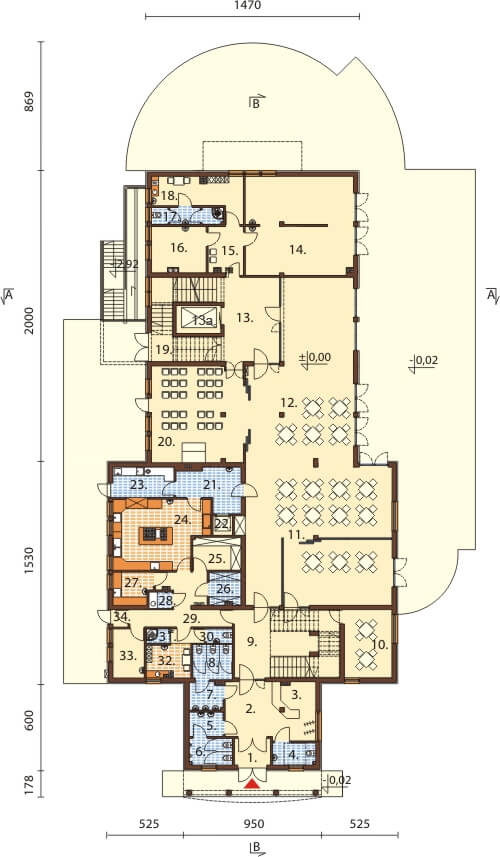

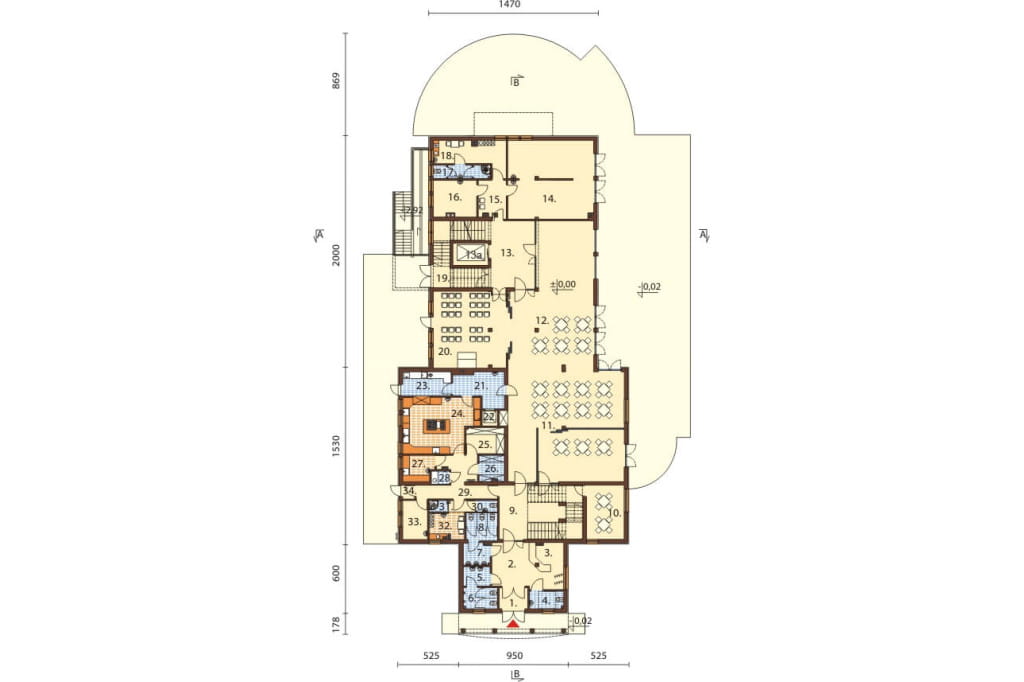

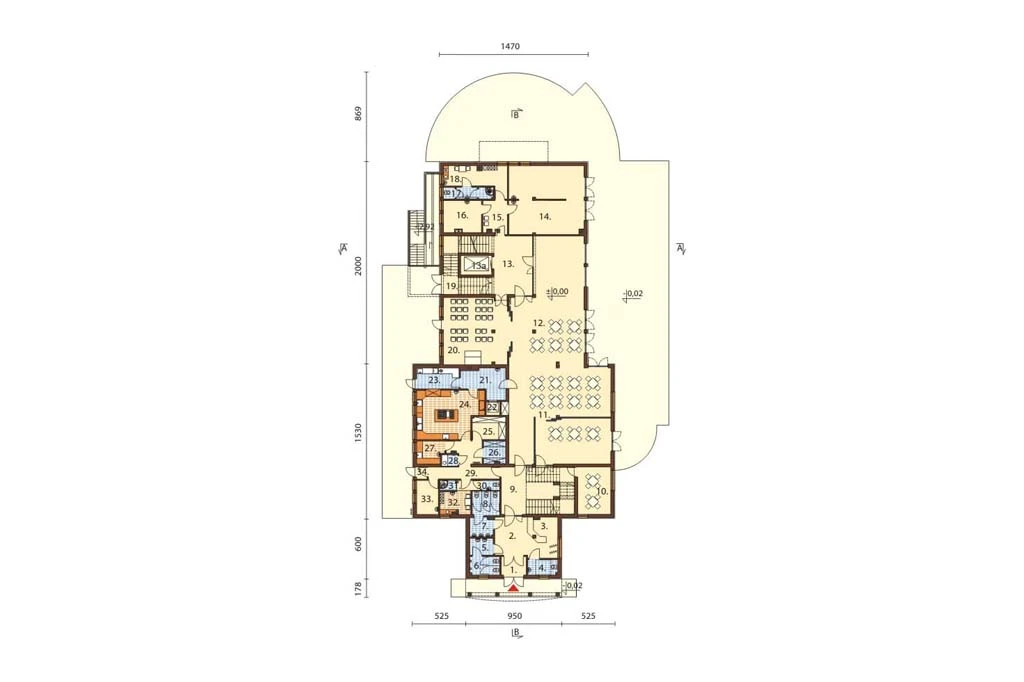

Rzut parteru
1. Wiatrołap 4,62 m2
2. Hall 14,50 m2
3. Szatnia + recepcja 10,05 m2
4. WC dla osób niepełnosprawnych 4,60 m2
5. Przedsionek 3,97 m2
6. WC dla mężczyzn 5,53 m2
7. Przedsionek 4,42 m2
8. WC dla kobiet 6,69 m2
9. Klatka schodowa 1/2 biegu 25,75 m2
10. Palarnia 15,49 m2
11. Pokój dzienny / telewizyjny 33,88 m2
12. Stołówka 143,11 m2
13. Klatka schodowa 1/2 biegu 30,95 m2
13a. Winda
14. Pom. do terapii i rehabilitacji 50,11 m2
15. Poczekalnia 7,99 m2
16. Gabinet lekarski 11,89 m2
17. WC + natrysk 4,51 m2
18. Pomieszczenie socjalne 14,15 m2
19. Wiatrołap 10,12 m2
20. Kaplica 41,72 m2
21. Rozdzielnia kelnerska 11,13 m2
22. Winda 1,82 m2
23. Zmywalnia 8,86 m2
24. Kuchnia 29,73 m2
25. Magazyn 7,53 m2
26. Chłodnia + magazyn 4,94 m2
27. Obieralnia warzyw 5,95 m2
28. Wyparzalnia jaj 1,82 m2
29. Korytarz 15,64 m2
30. WC 1,80 m2
31. Natrysk 1,69 m2
32. Pomieszczenie socjalne 9,42 m2
33. Magazyn podręczny 7,34 m2
34. Wiatrołap 1,24 m2
Po wejściu do budynku przez główne wejście mamy recepcję i szatnię, oraz sanitariaty. Za recepcją jest klatka schodowa, oraz palarnia. Główną przestrzeń na parterze zajmuje sala konsumpcyjna, którą zaprojektowaliśmy dla 52 osób. Sąsiaduje z nią kuchnia z pełnym zapleczem, która gwarantuje możliwość sprawnego przygotowania odpowiednio dużej ilości posiłków. Dla pensjonariuszy zaprojektowaliśmy dodatkowo pokój telewizyjny oraz kaplicę. W tylnej części budynku jest klatka schodowa, oraz gabinet lekarski oraz rehabilitacyjny.

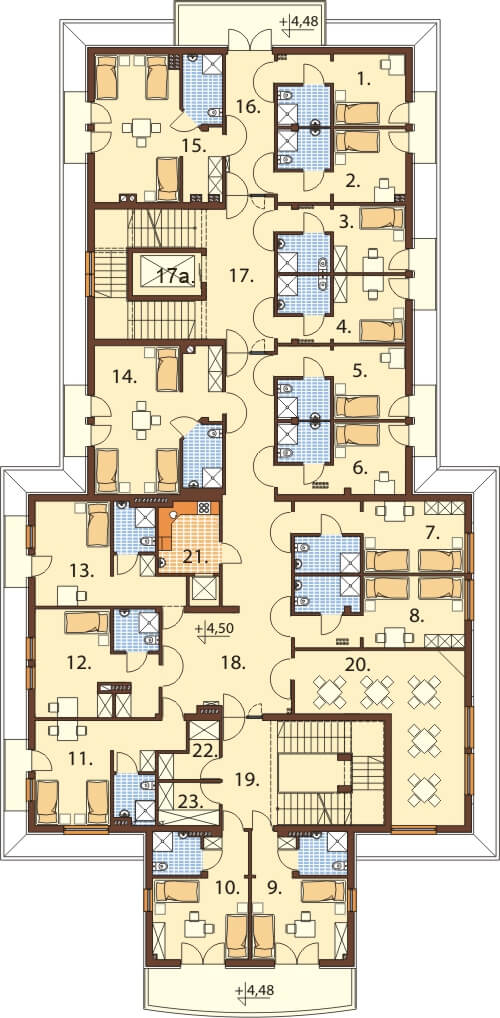

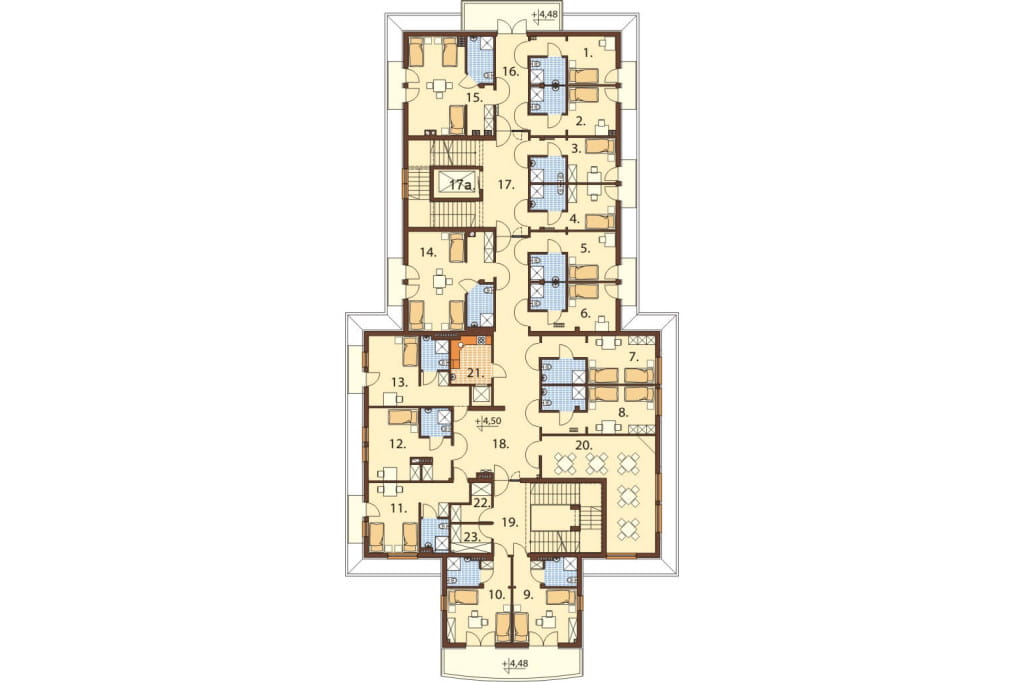

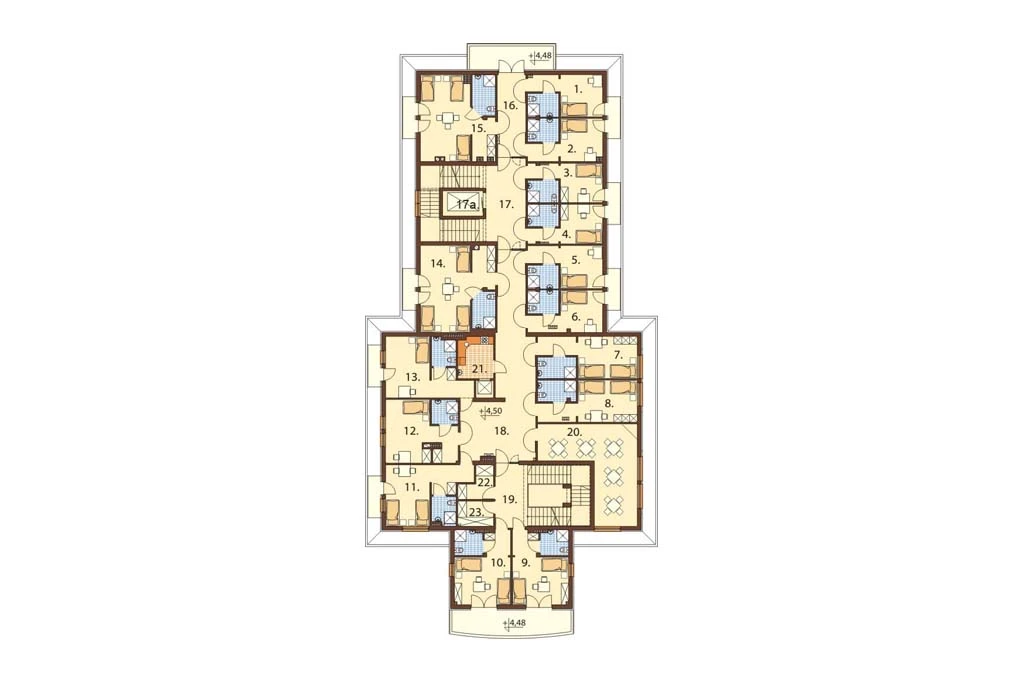

Rzut pierwszego piętra
1. Pokój noclegowy 1 osobowy 17,85 m2
2. Pokój noclegowy 1 osobowy 18,18 m2
3. Pokój noclegowy 1 osobowy 16,65 m2
4. Pokój noclegowy 1 osobowy 16,65 m2
5. Pokój noclegowy 1 osobowy 18,18 m2
6. Pokój noclegowy 1 osobowy 17,85 m2
7. Pokój noclegowy 2 osobowy 23,84 m2
8. Pokój noclegowy 2 osobowy 23,84 m2
9. Pokój noclegowy 2 osobowy 23,61 m2
10. Pokój noclegowy 2 osobowy 23,61 m2
11. Pokój noclegowy 2 osobowy 26,1 m2
12. Pokój noclegowy 1 osobowy 24,88 m2
13. Pokój noclegowy 1 osobowy 25,82 m2
14. Pokój noclegowy 3 osobowy 36,3 m2
15. Pokój noclegowy 3 osobowy 36,79 m2
16. Korytarz 13,79 m2
17. Klatka schodowa 39,70 m2
17a. Winda
18. Korytarz 55,05 m2
19. Klatka schodowa 19,95 m2
20. Pokój dzienny 38,06 m2
21. Kuchnia pomocnicza + winda 10,35 m2
22. Magazyn na środki czystości 5,20 m2
23. Magazyn podręczny na pościel 5,32 m2
Na pierwszym piętrze zaprojektowaliśmy osiem pokoi jednoosobowych, pięć pokoi dwuosobowych i dwa pokoje trzyosobowe. W programie są także magazyny na bieliznę brudną i czystą, kuchnia pomocnicza oraz wspólny dla wszystkich pensjonariusz pokój dzienny.

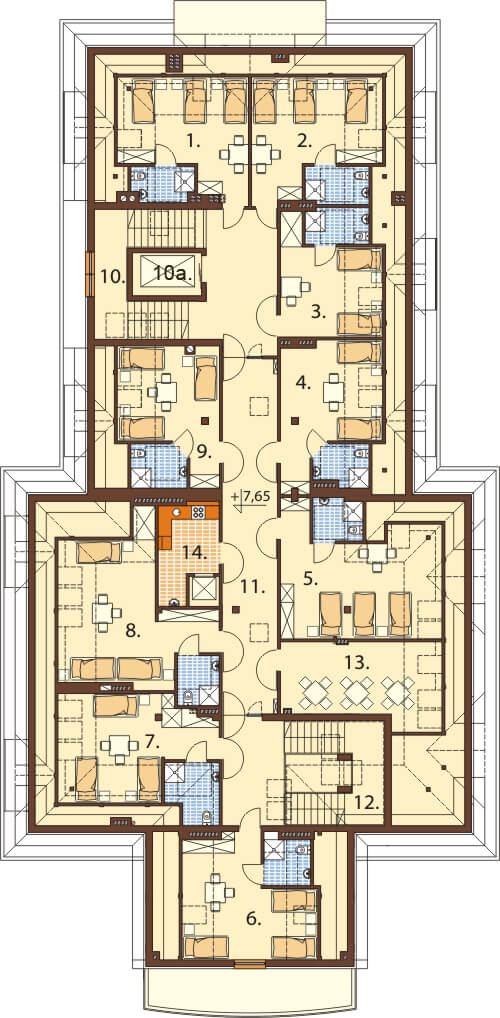

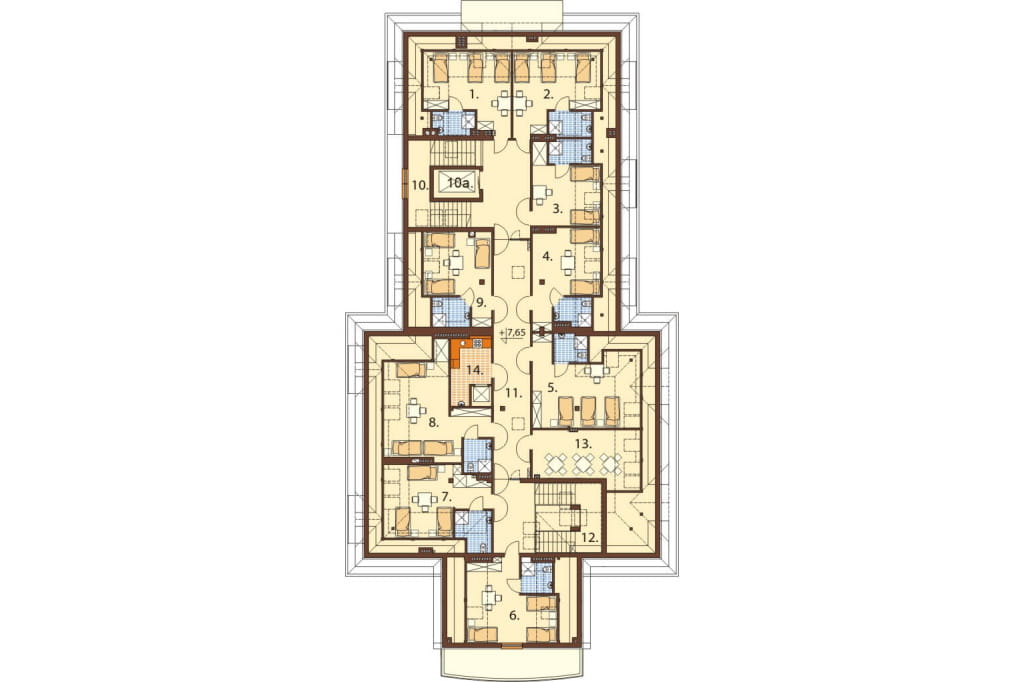

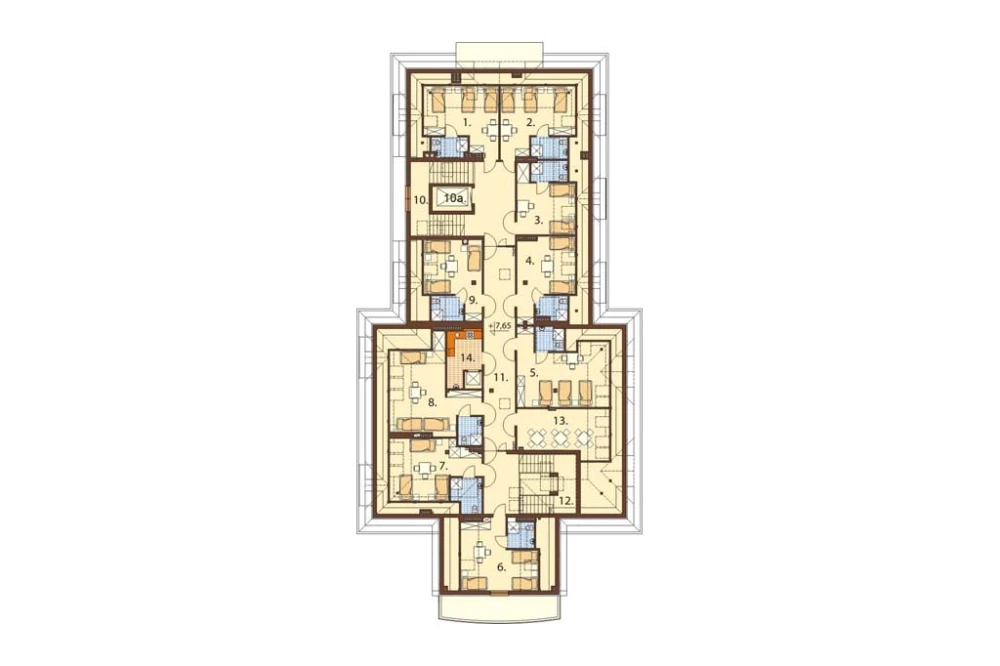

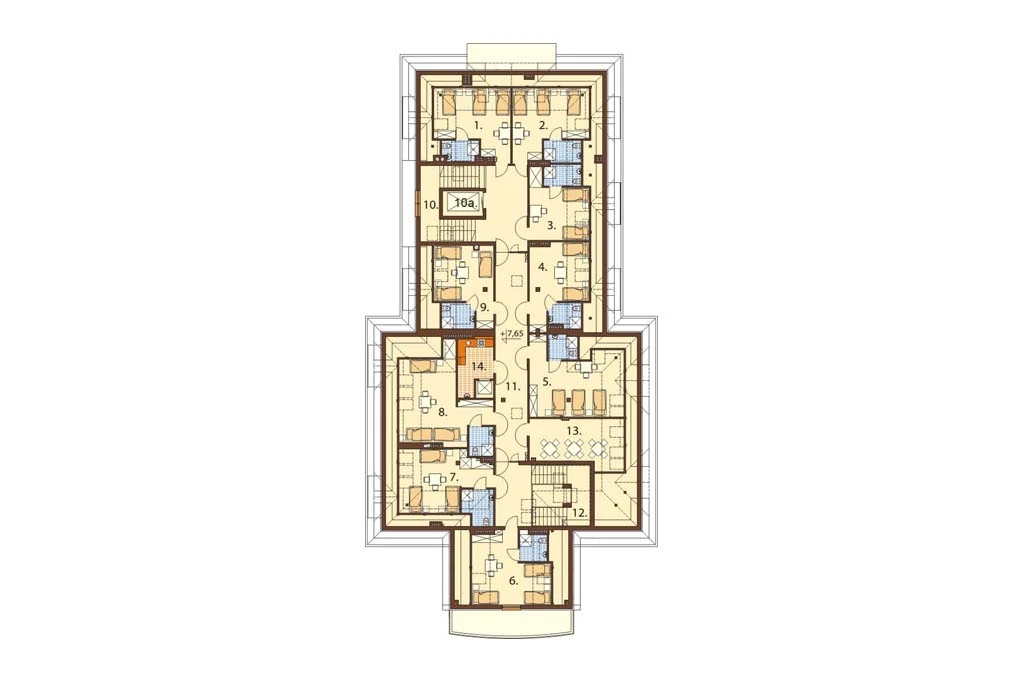

Rzut poddasza
1. Pokój noclegowy 3 osobowy 21,58 m2
2. Pokój noclegowy 3 osobowy 22,43 m2
3. Pokój noclegowy 2 osobowy 18,94 m2
4. Pokój noclegowy 2 osobowy 22,21 m2
5. Pokój noclegowy 3 osobowy 32,34 m2
6. Pokój noclegowy 3 osobowy 25,21 m2
7. Pokój noclegowy 3 osobowy 22,06 m2
8. Pokój noclegowy 3 osobowy 31,46 m2
9. Pokój noclegowy 3 osobowy 22,04 m2
10. Klatka schodowa 39,40 m2
10a. Winda
11. Korytarz 39,49 m2
12. Klatka schodowa 23,55 m2
13. Pokój dzienny 21,12 m2
14. Kuchnia pomocnicza + winda 12,15 m2
Na poddaszu zaprojektowaliśmy dwa pokoje dwuosobowe oraz siedem większych pokoi trzyosobowych. Obok pokoju numer osiem jest pomocnicza kuchnia, a na przeciwko po drugiej stronie korytarza pokój dzienny.

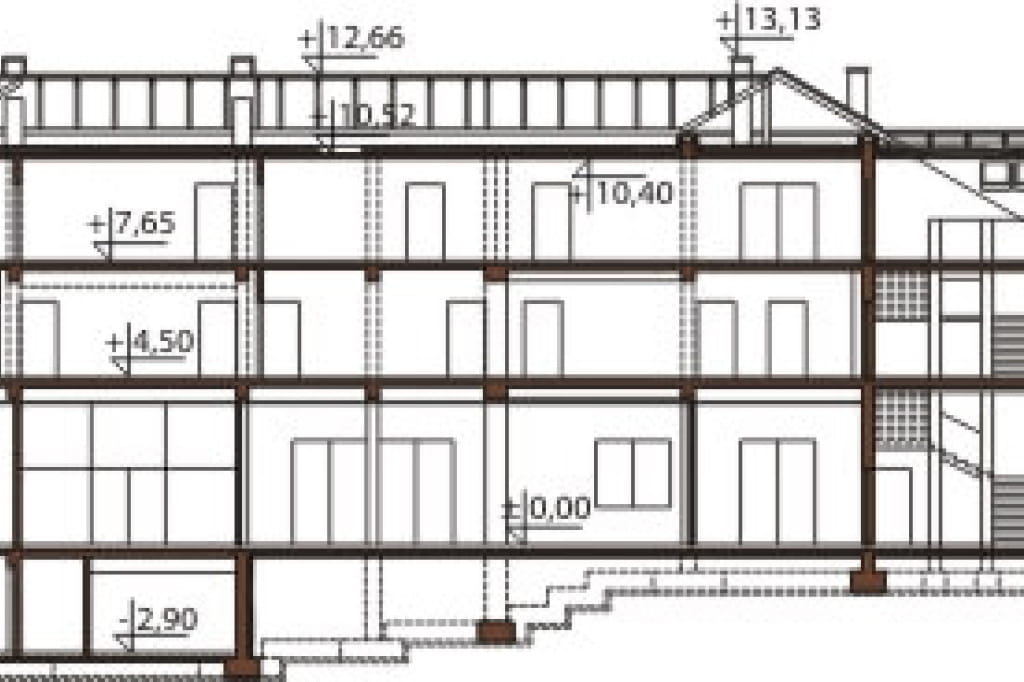

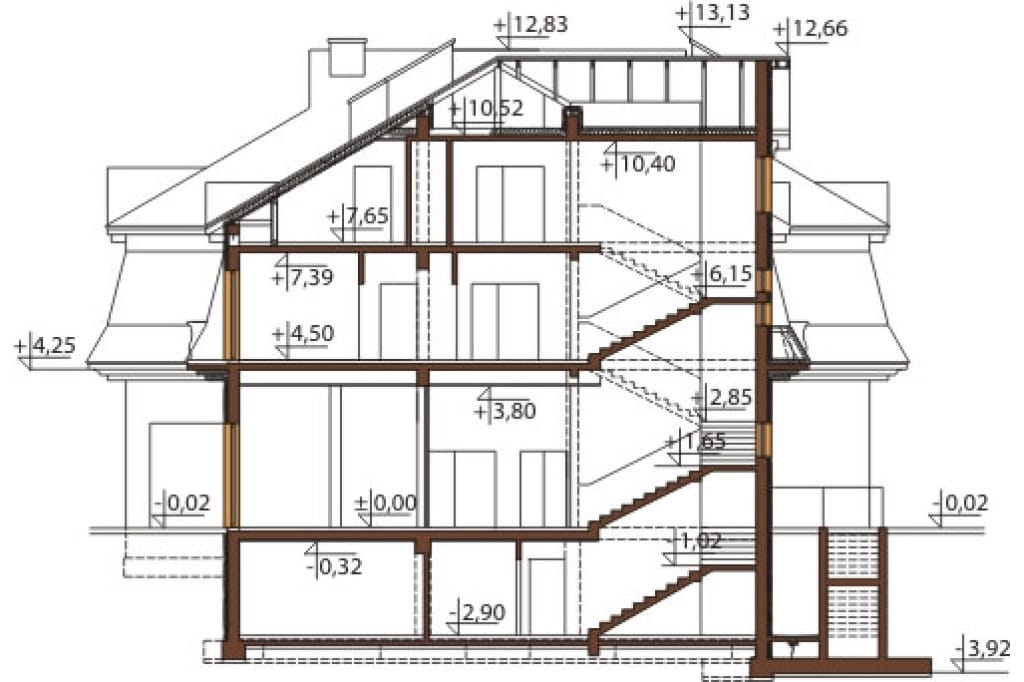

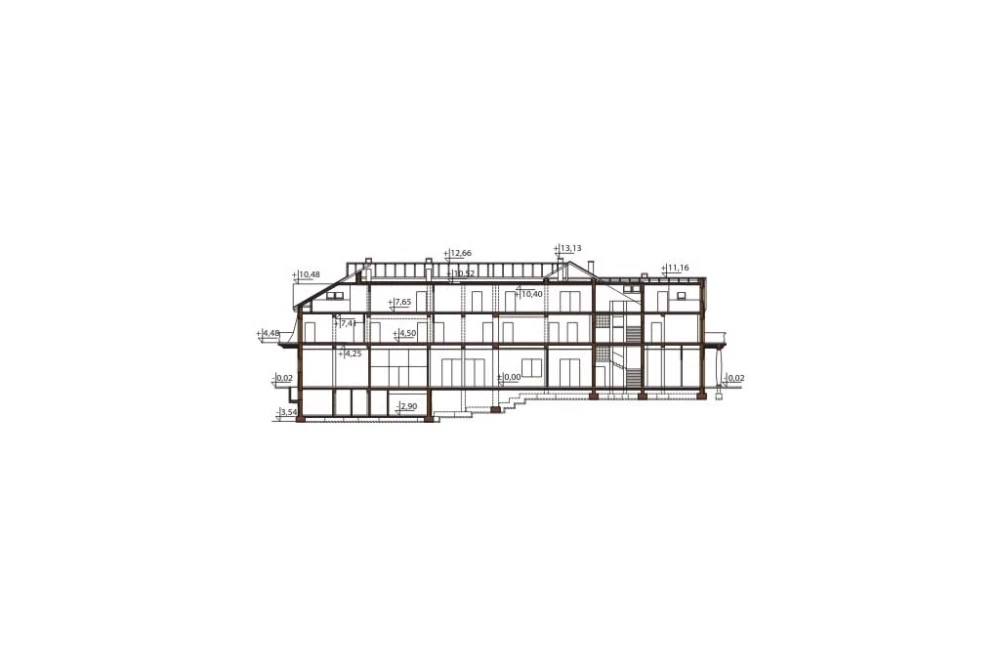

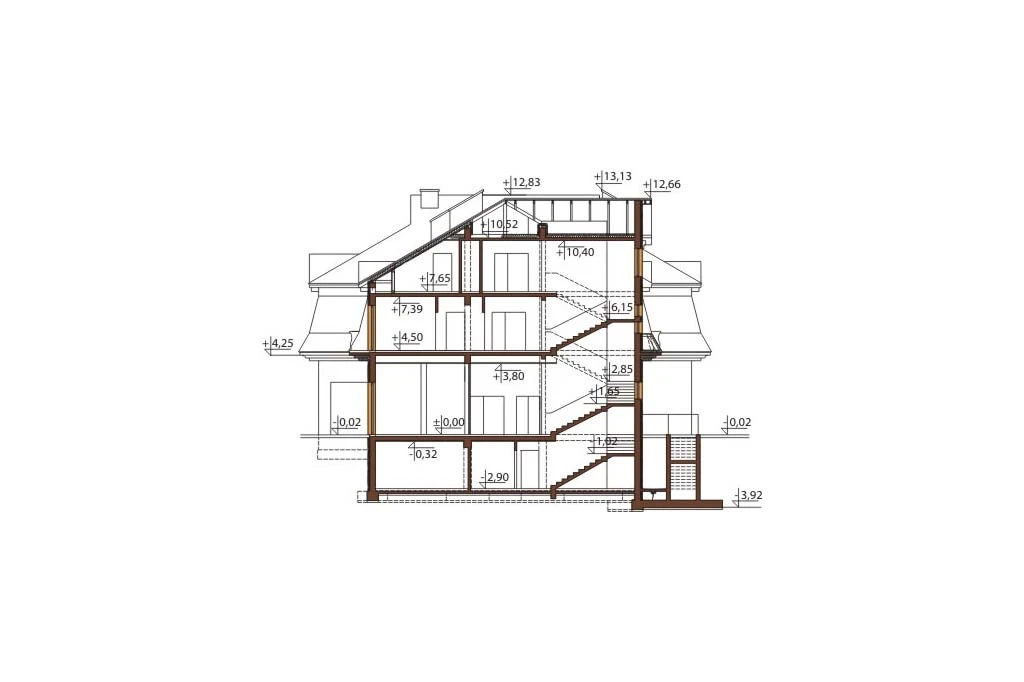

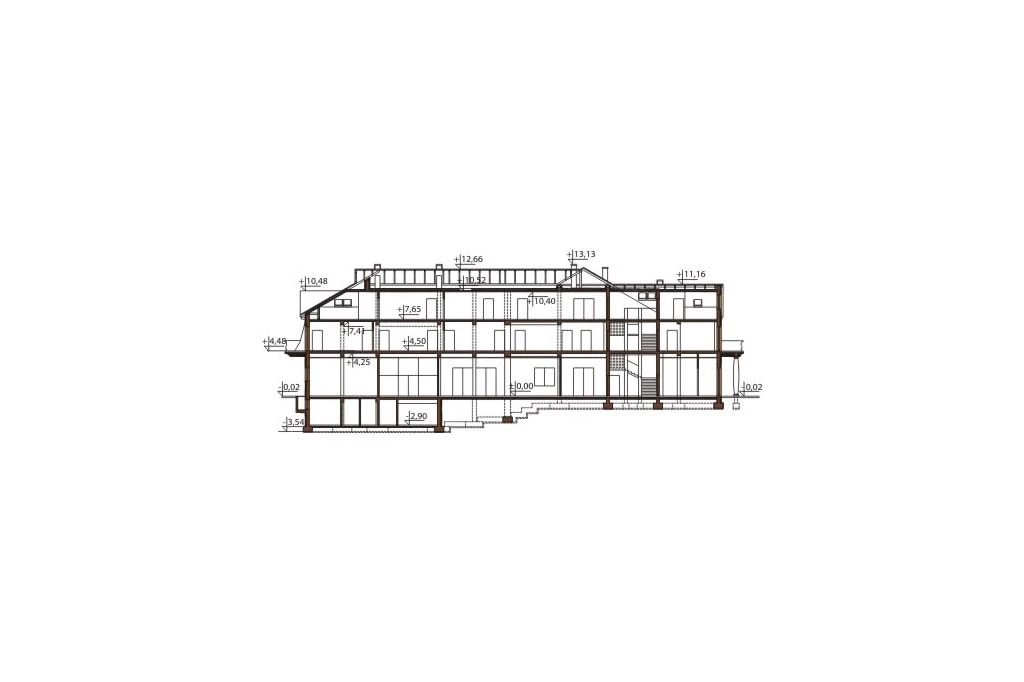

Przekrój
To projekt średniej wielkości domu opieki dla osób starszych, który posiada częściowe podpiwniczenie.

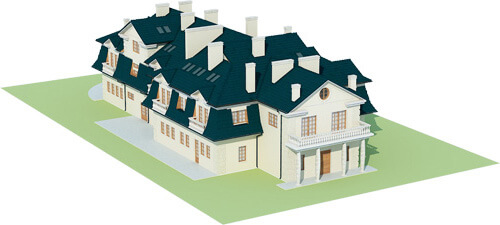

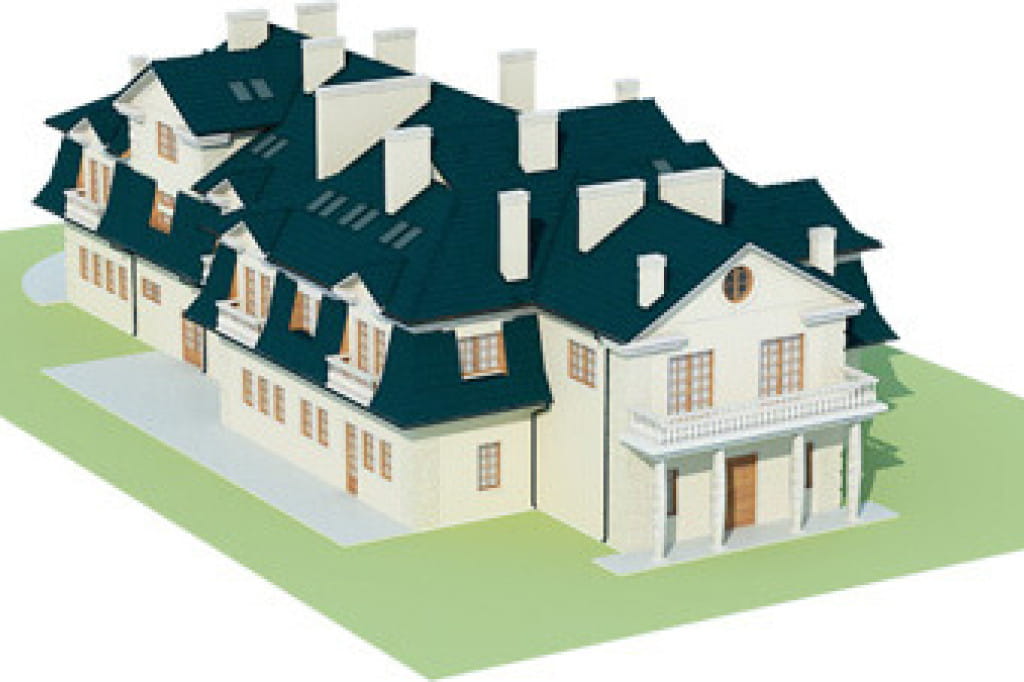

Model

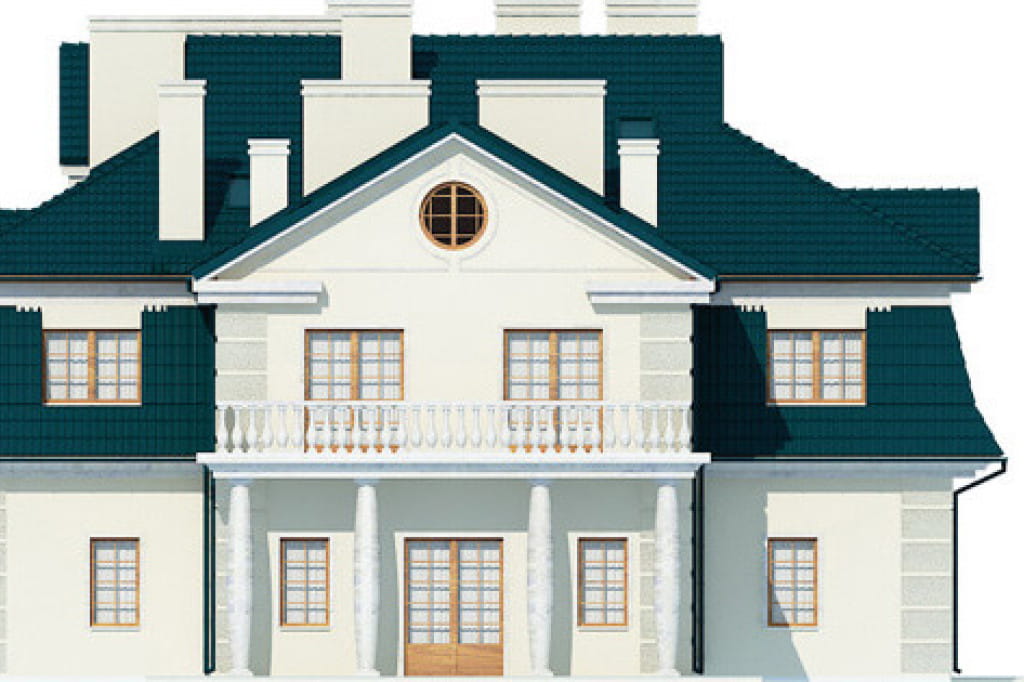

Projekt ten posiada wydłużoną bryłę, która umożliwia wybudowanie go na stosunkowo wąskiej działce. W elewacji frontowej wyróżnia się główne wejście do budynku, które zdobią cztery kolumny podtrzymujące balkon. W elewacjach bocznych na poziomie parteru zastosowaliśmy duże przeszklenia sali konsumpcyjnej, które sprawiają że jest ona doskonale doświetlona. Projekt ten ma wielospadowy dach, który dodaje całemu założeniu dynamiki.

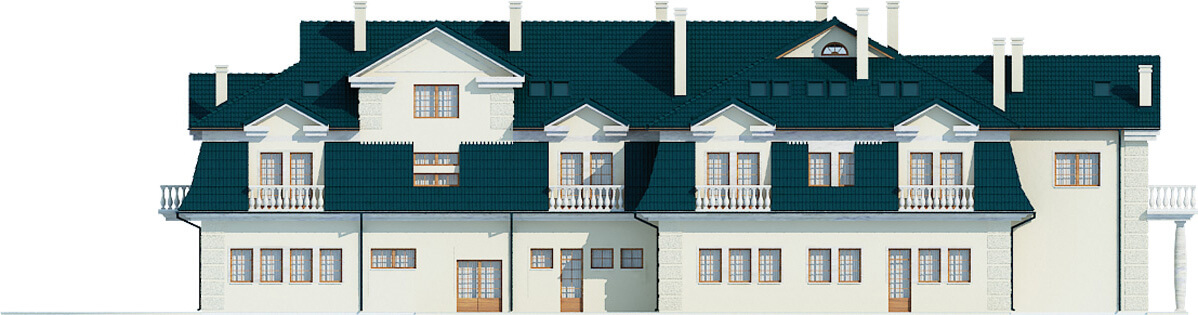

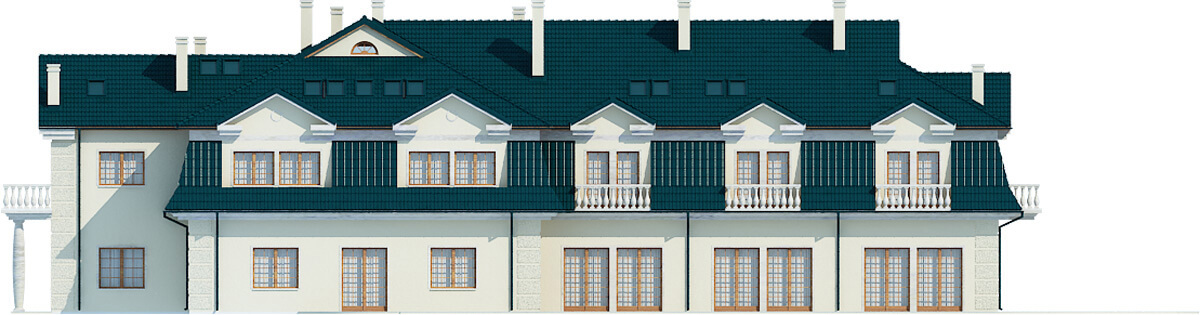

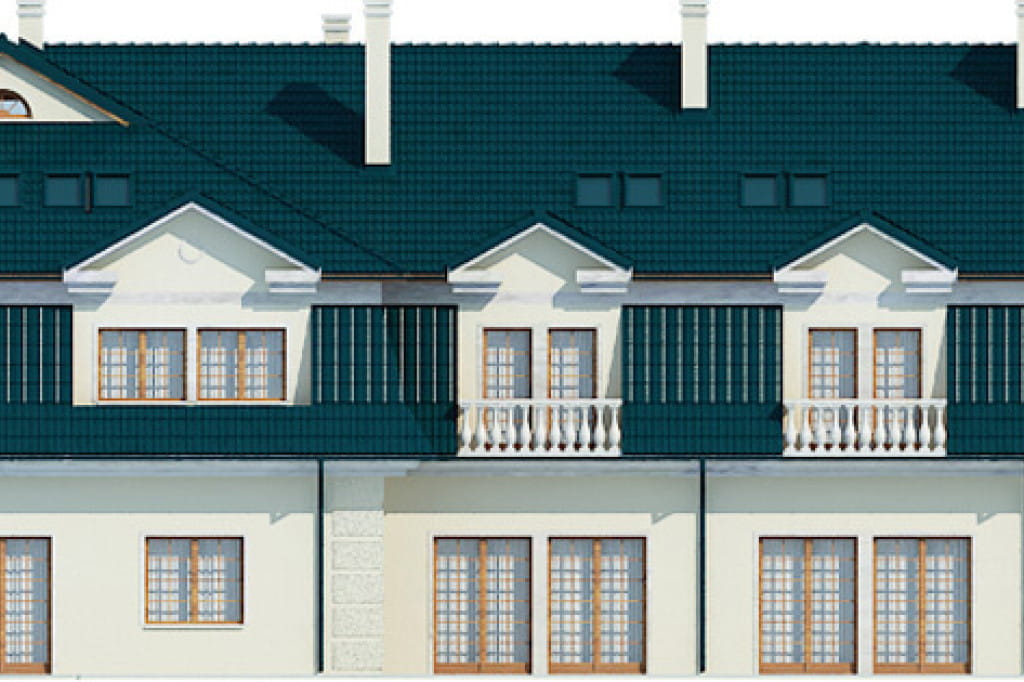

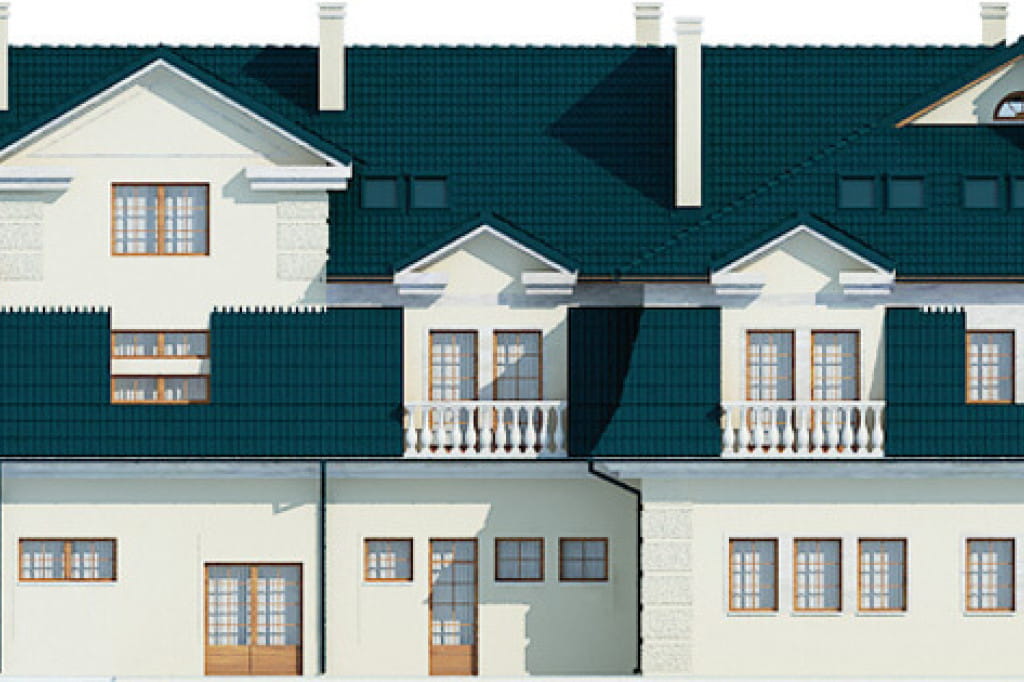

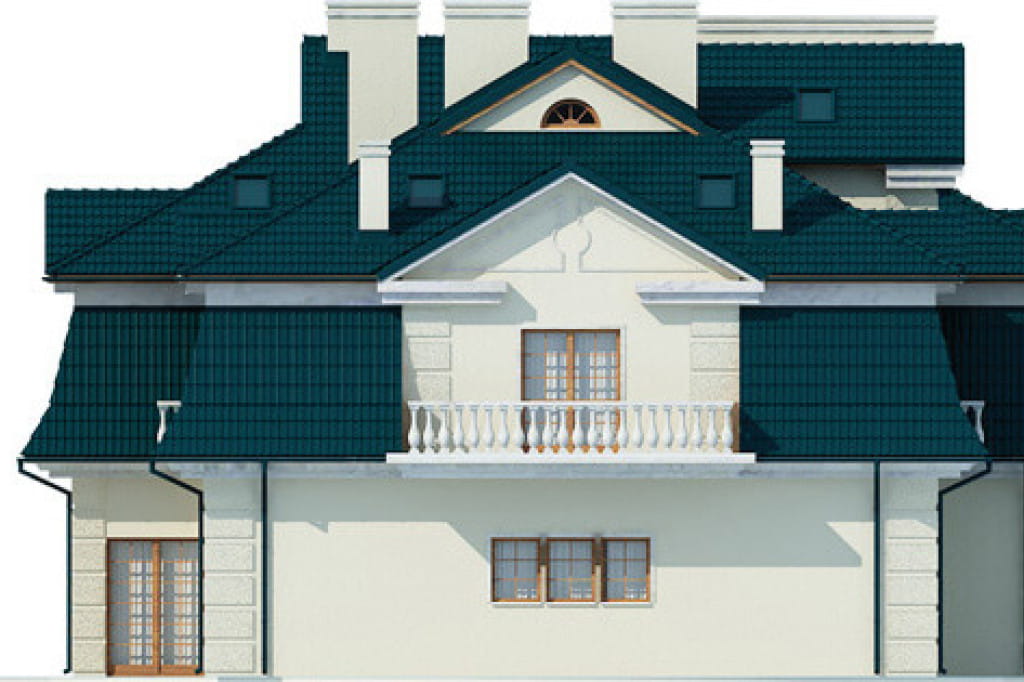

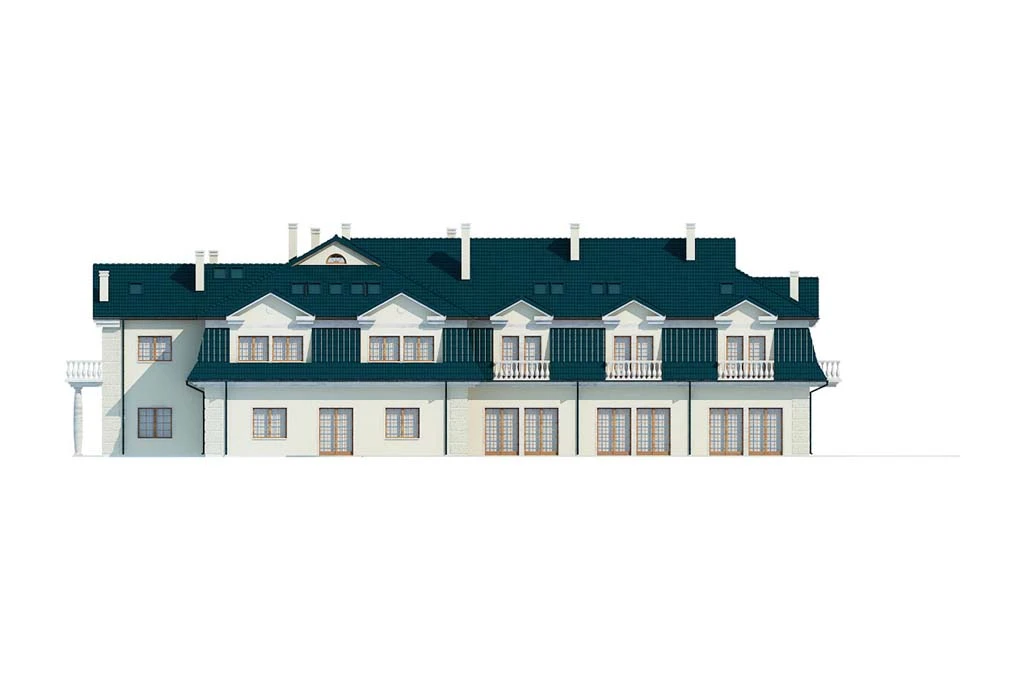

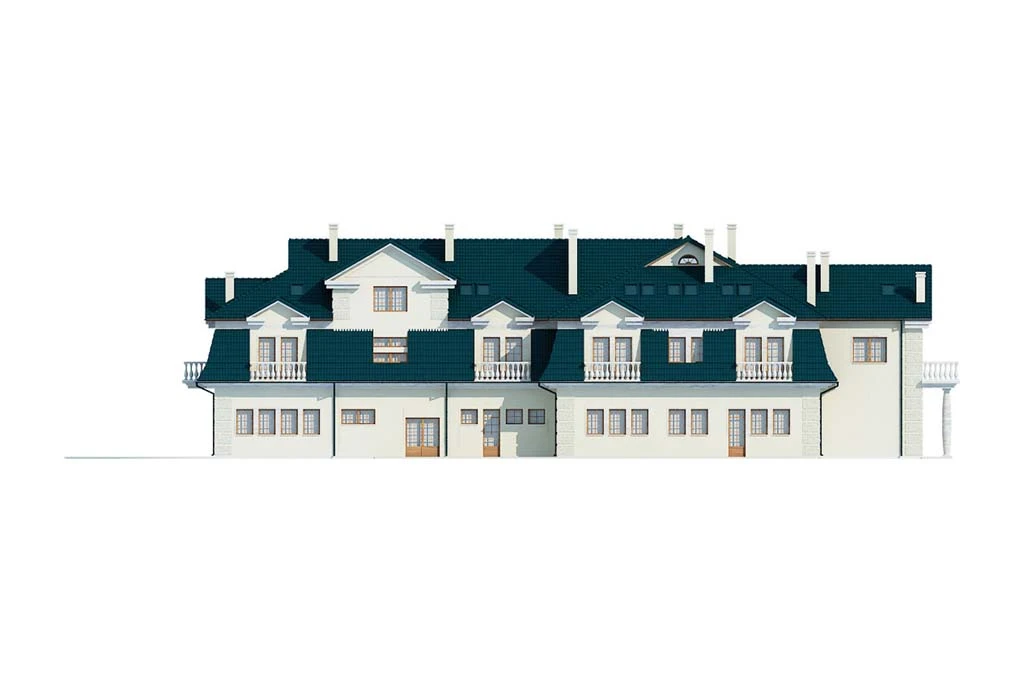

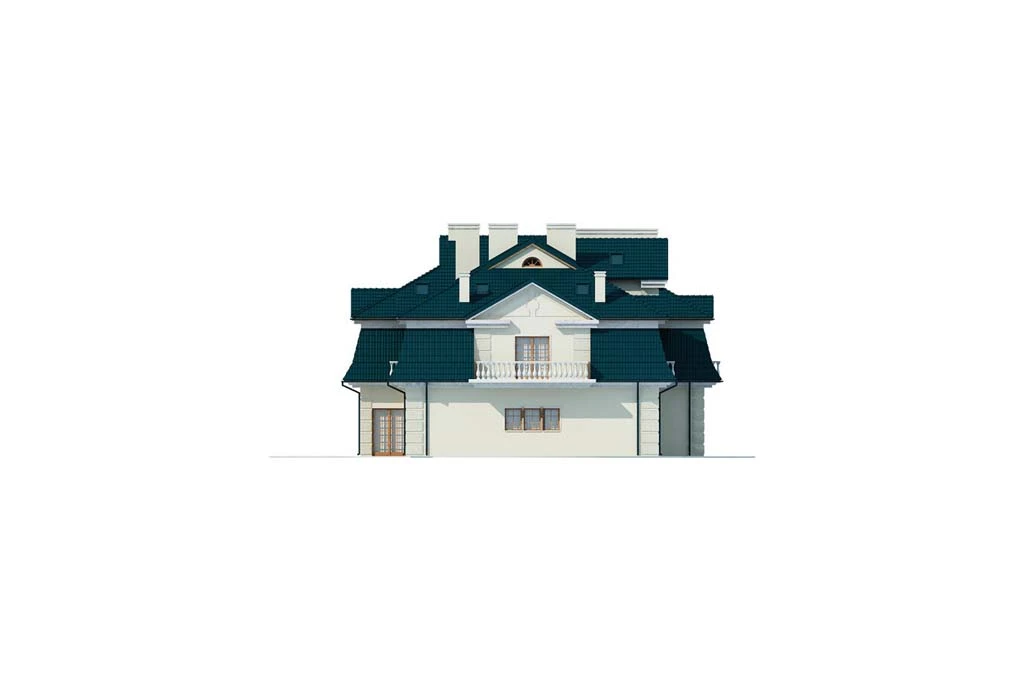

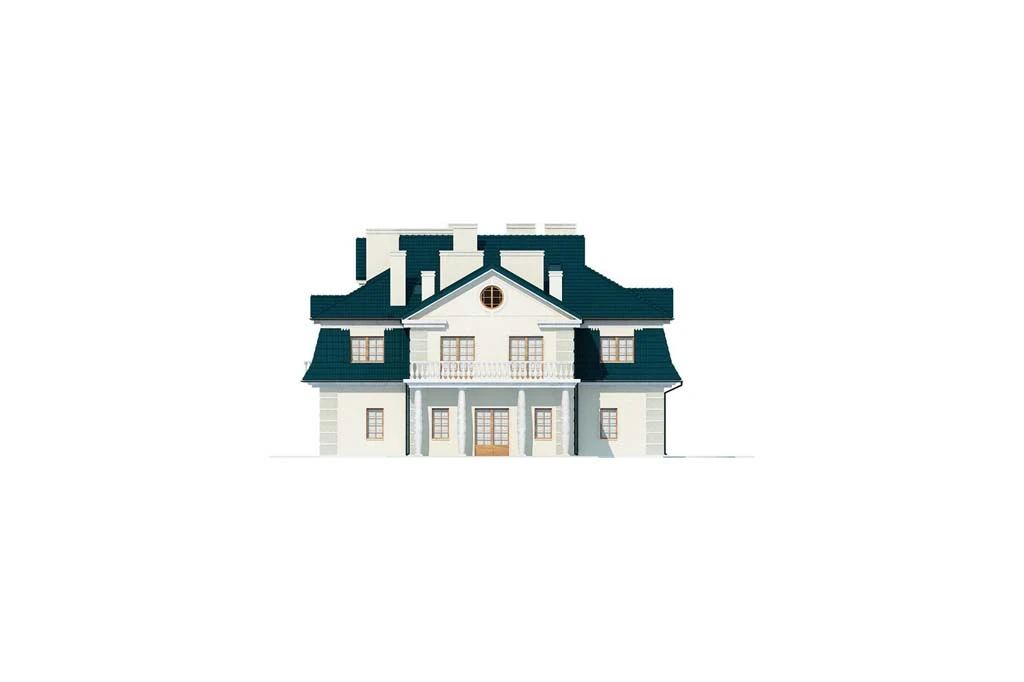

Elewacje
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 29 cm, wełna mineralna 10 cm, tynk zewnętrzny
Stropy: żelbetowe
Kąt nachylenia dachu: 30°, 60°
Ogrzewanie: kotłownia na paliwo stałe zlokalizowana w piwnicy
Program: 24 pokoje sanatoryjne z łazienkami, stołówka, kuchnia, zaplecze kuchenne, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, kapliczka, palarnia, kotłownia, gabinet lekarski, pomieszczenie do rehabilitacji.
Część gastronomiczna: 52 miejsca konsumpcyjne
Część hotelowo - sanatoryjna: 59 miejsc noclegowych
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,gaz, c.w.u., wentylacja mechaniczna nawiewno - wywiewna kuchni, wentylacja mechaniczna nawiewno - wywiewna stołówki, kaplicy sali telewizyjnej, wentylacja mechaniczna wywiewna palarni, hydranty p.poż., projekt kotłowni)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- opinie rzeczoznawców: BHP, Sanepid, P.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
- zestawienie materiałów budowlanych i więźby dachowej
- zgoda na zmiany w projekcie
Zdjęcia z realizacji zobacz wszystkie >>
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 500 - 1000
- Kąt nachylenia dachu (°) pow. 50
- Szerokość działki/krótszy bok (m) 30 - 40
- Długość działki/dłuższy bok (m) pow. 50
- Wysokość budynku (m) 12 - 15
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 1568.10
- Powierzchnia zabudowy (m²) 657.00
- Szerokość budynku/krótszy bok (m) 20
- Długość budynku/dłuższy bok (m) 41.3
- Wysokość budynku (m) 12.85
- Szerokość działki/krótszy bok (m) 31.30
- Długość działki/dłuższy bok (m) 55.50
- Kąt nachylenia dachu (°) 30, 60
- Rodzaj dachu mansardowy
- Piwnica częściowo podpiwniczony
- Garaż bez garażu
- Poddasze poddasze użytkowe
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* żelbetowy
- Kubatura (m³) 7475.60
- Styl dwór polski
- Liczba kondygnacji 4
- Rodzaj ogrzewania paliwo stałe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 161.59
- Wentylacja* mechaniczna
- Liczba pomieszczeń 109
- Liczba wszystkich pokoi 21-30
- Liczba łazienek (bez WC) 21 - 30
Dodatkowe parametry projektu
- Winda w budynku tak
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
