K-16B To modyfikacja popularnego wśród naszych klientów projektu komercyjnego K-16. W stosunku do oryginału różni się tym, że posiada częściowe podpiwniczenie. K-16 B ma tradycyjną elegancką architekturę, która doskonale pasuje swym charakterem do funkcji domu opieki, jaki ma spełniać. Uwagę przykuwają zwłaszcza lukarny balkonowe z efektownymi balustradami, oraz eleganckie główne wejście do budynku, osłonięte przez balkon podtrzymywany przez cztery smukłe kolumienki.

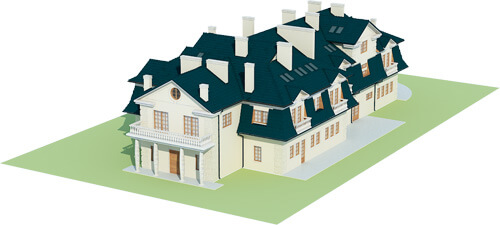

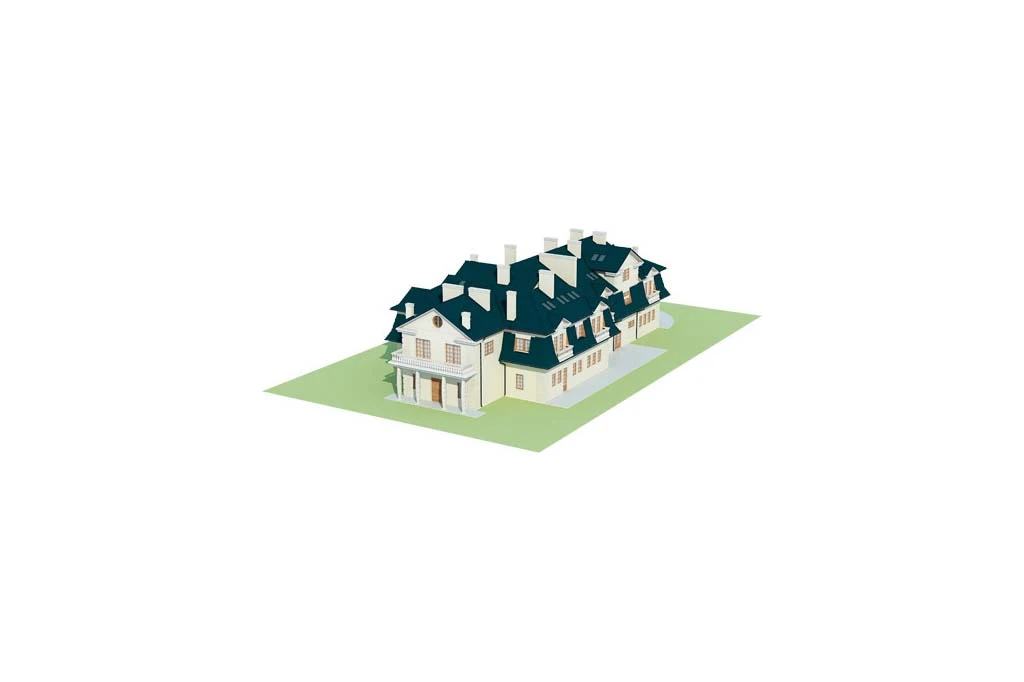

Model

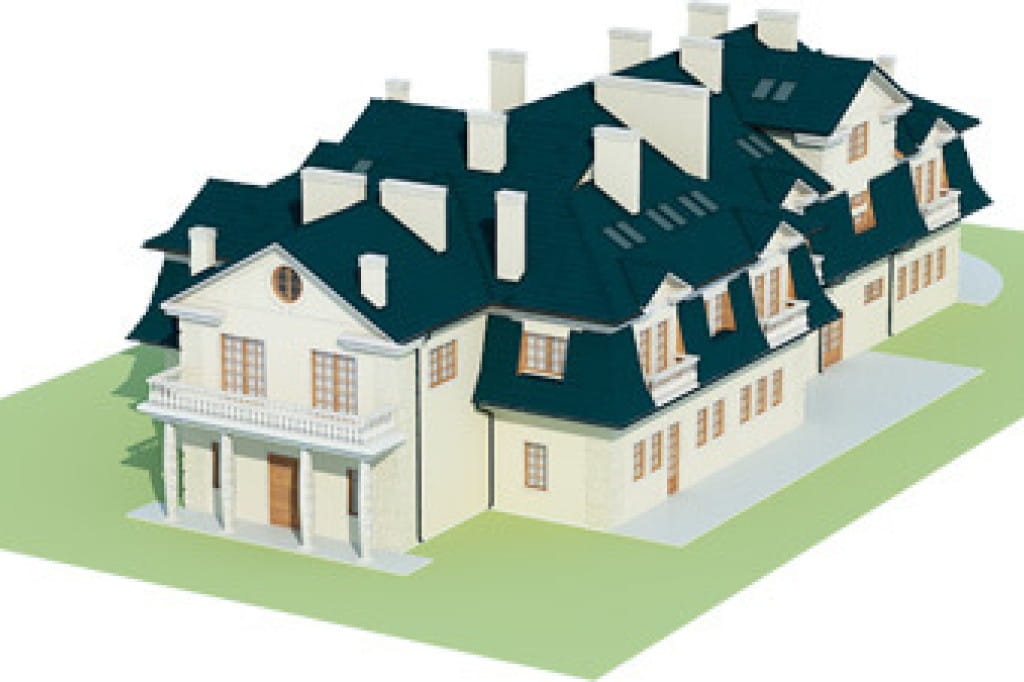

Projekt K-16B - model

Bryła budynku jest wydłużona dzięki czemu projekt można realizować, na stosunkowo wąskich działkach. Minimalna wymagana szerokość parceli wynosi w wypadku K-16B 28m. Na parterze w elewacji bocznej zaprojektowaliśmy dużą ilość przeszkleń, które zapewniają odpowiednie naświetlenie jadalni. Projekt posiada ciekawe detale w architekturze, które dodają mu wiele uroku. Uwagę przykuwają w tym projekcie lukarny balkonowe z eleganckimi balustradami, oraz ciekawie poprowadzony wielospadowy dach.

Elewacje



Projekt K-16B - elewacja

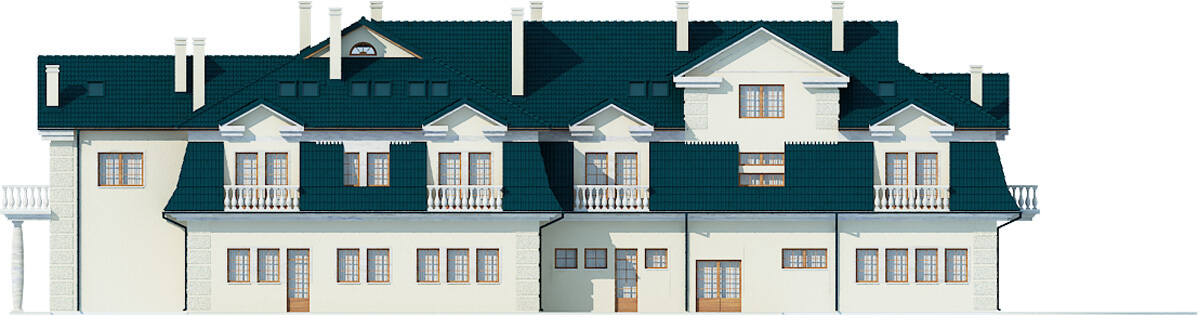

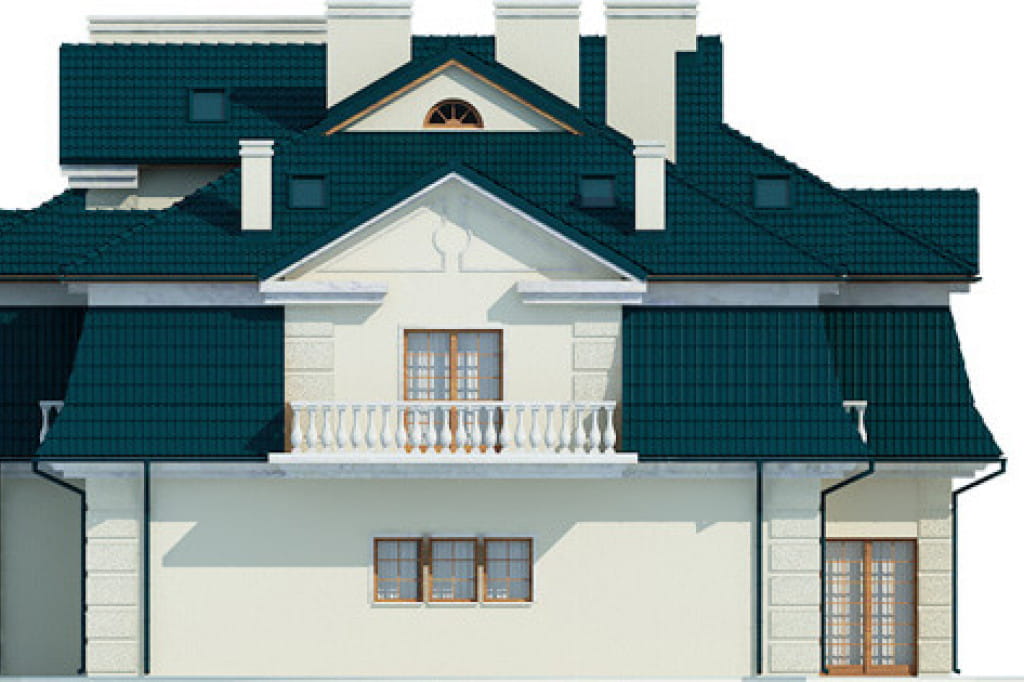

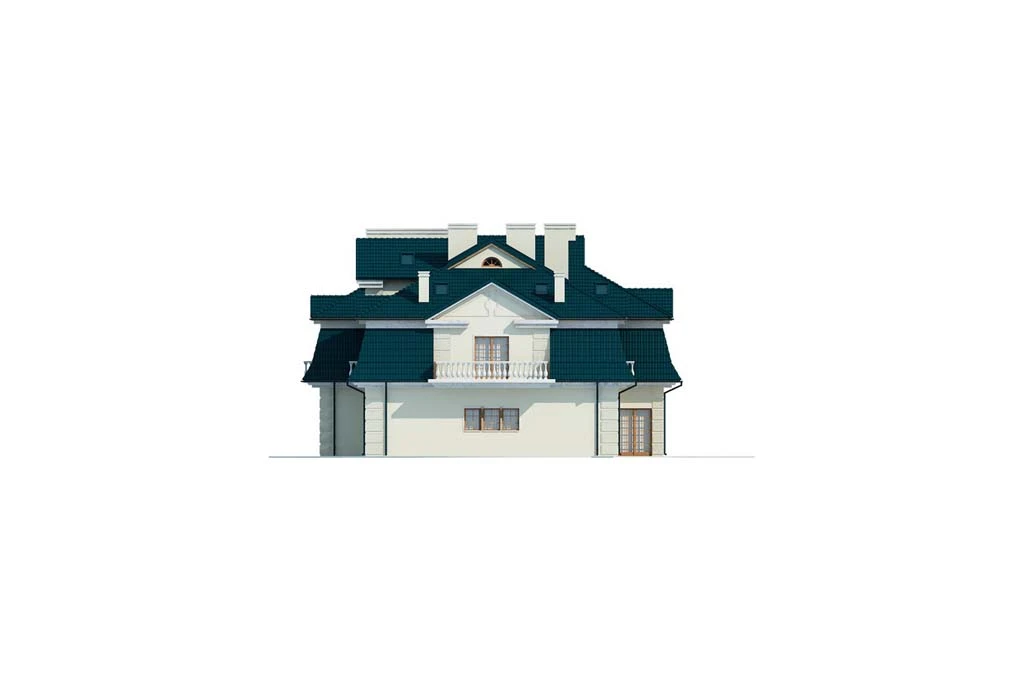

elewacja ogrodowa
Projekt K-16B - elewacja

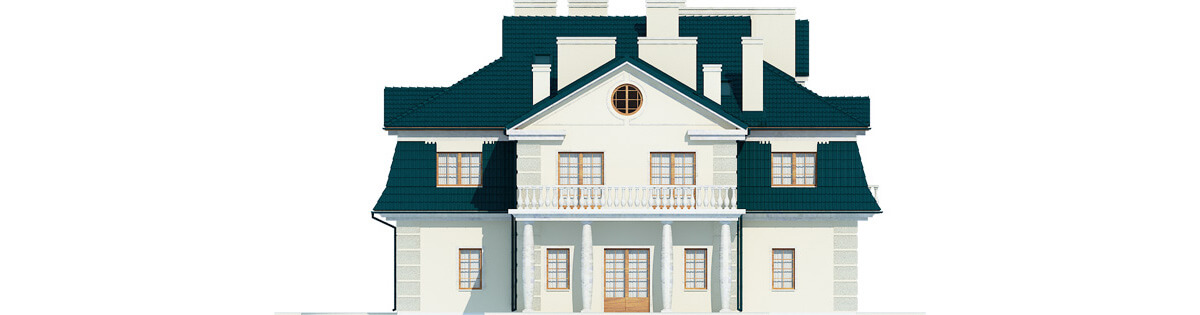

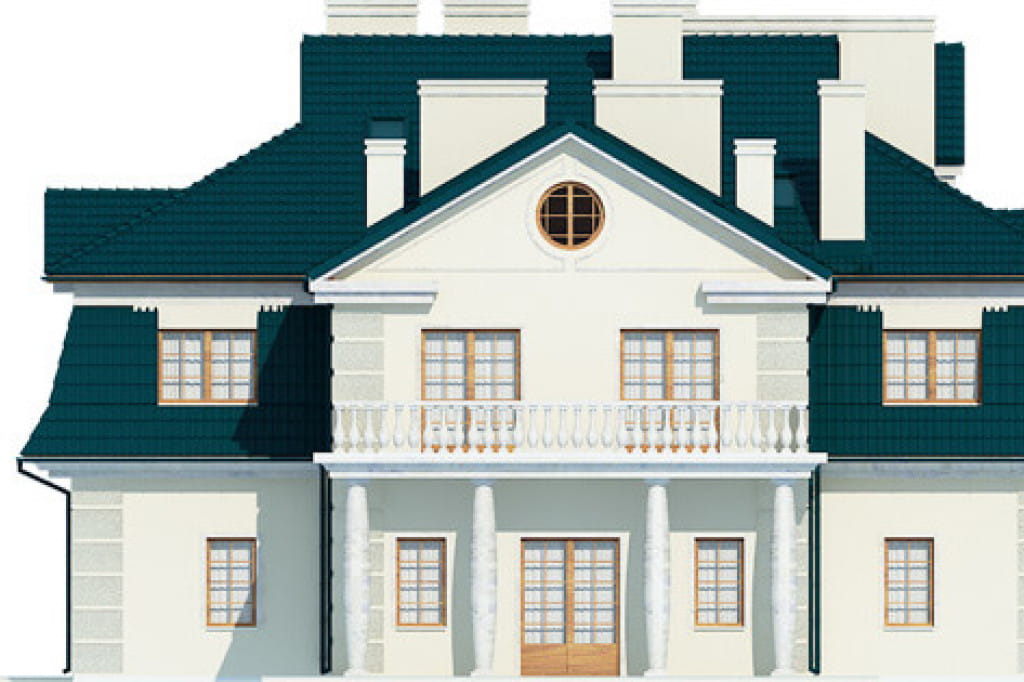

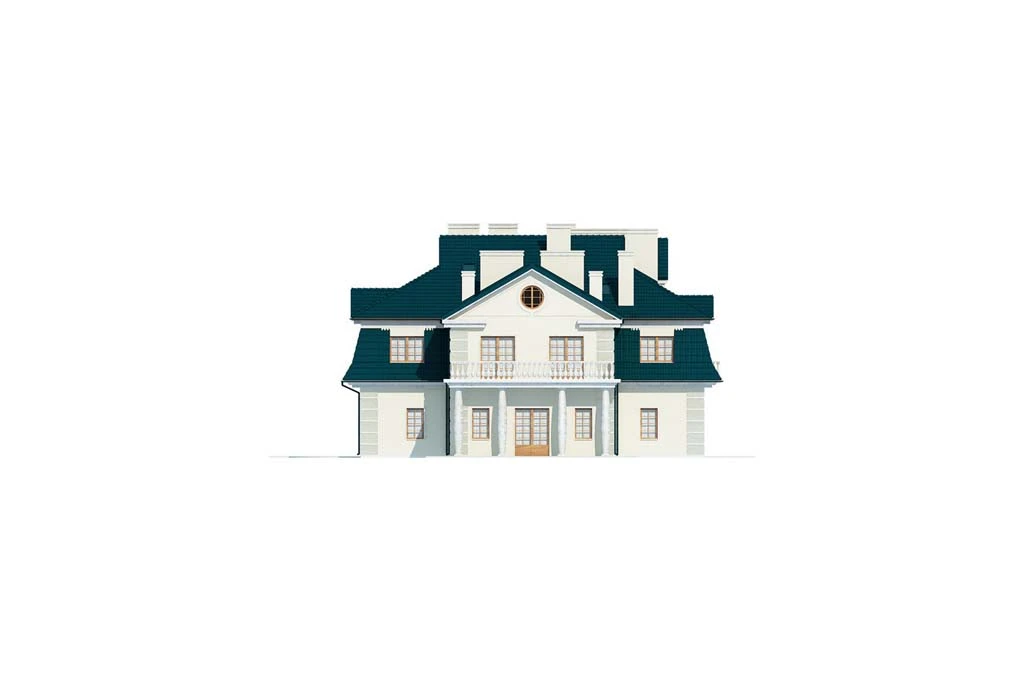

elewacja frontowa
Projekt K-16B - elewacja

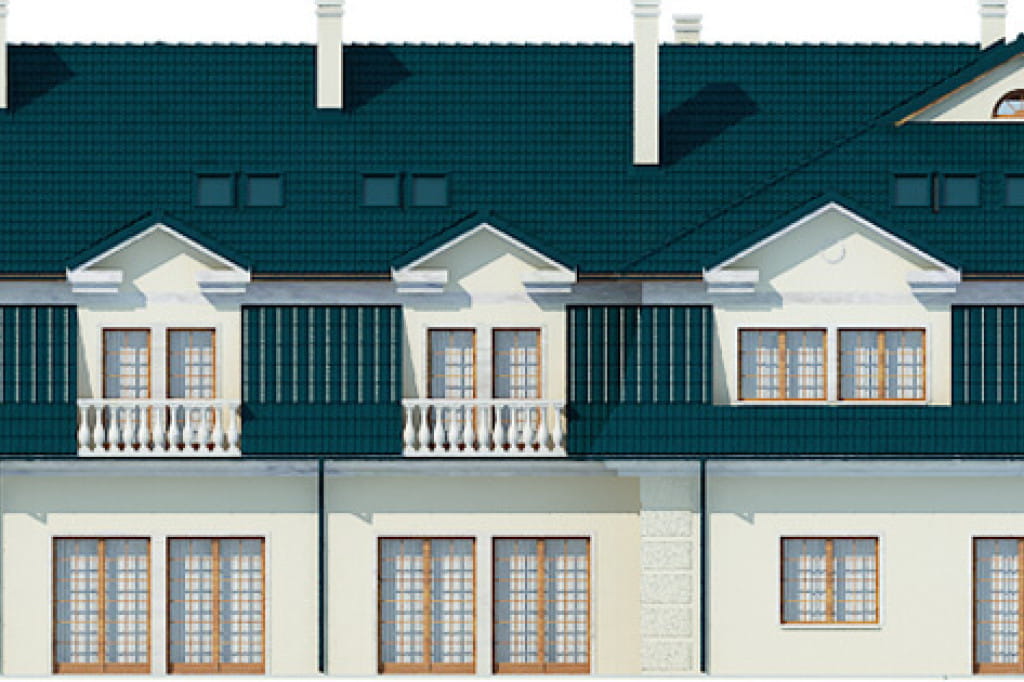

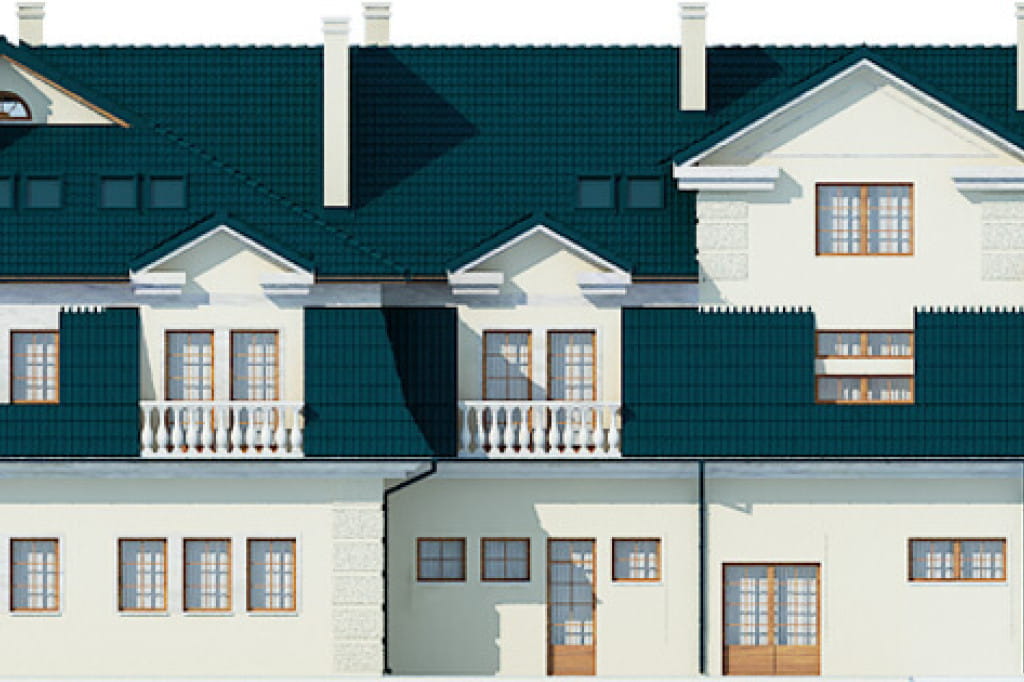

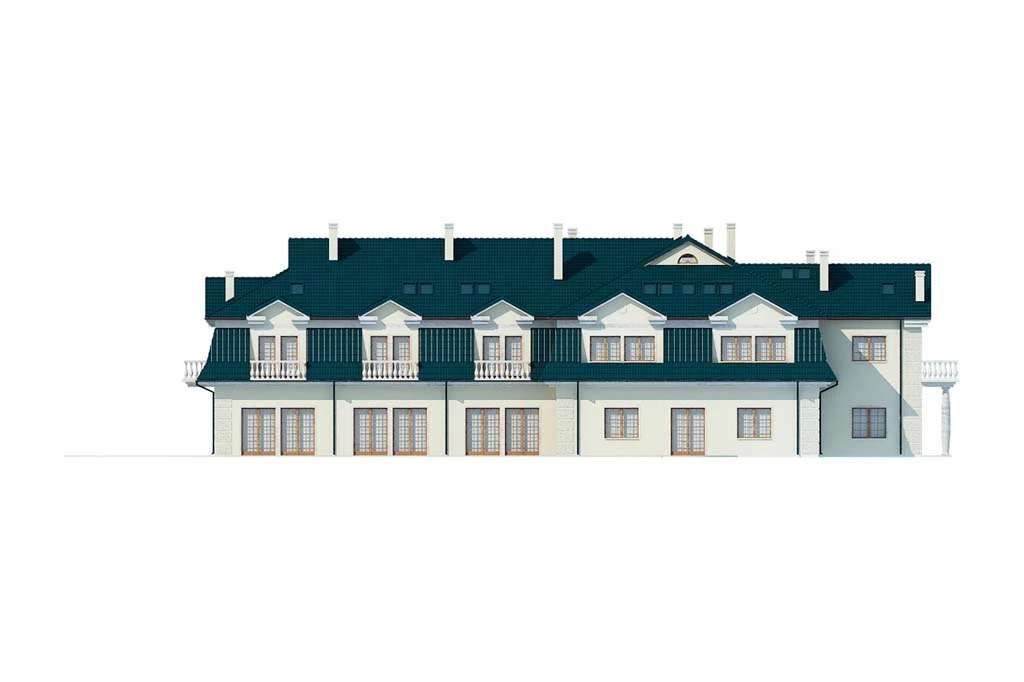

elewacja boczna
Projekt K-16B - elewacja

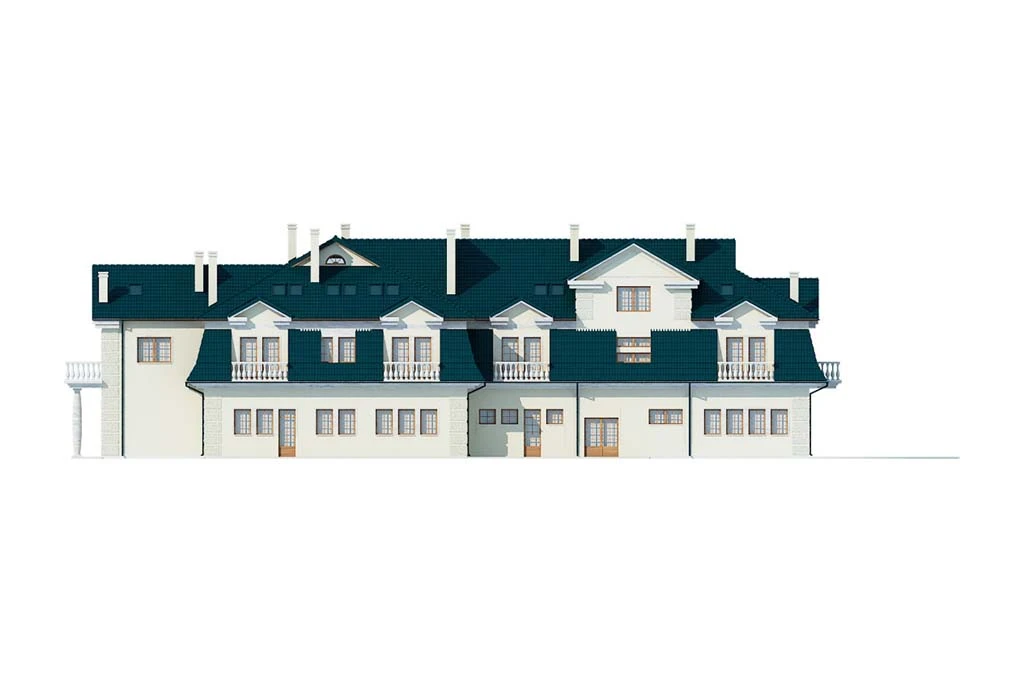

elewacja boczna

zobacz realizacje naszych projektów

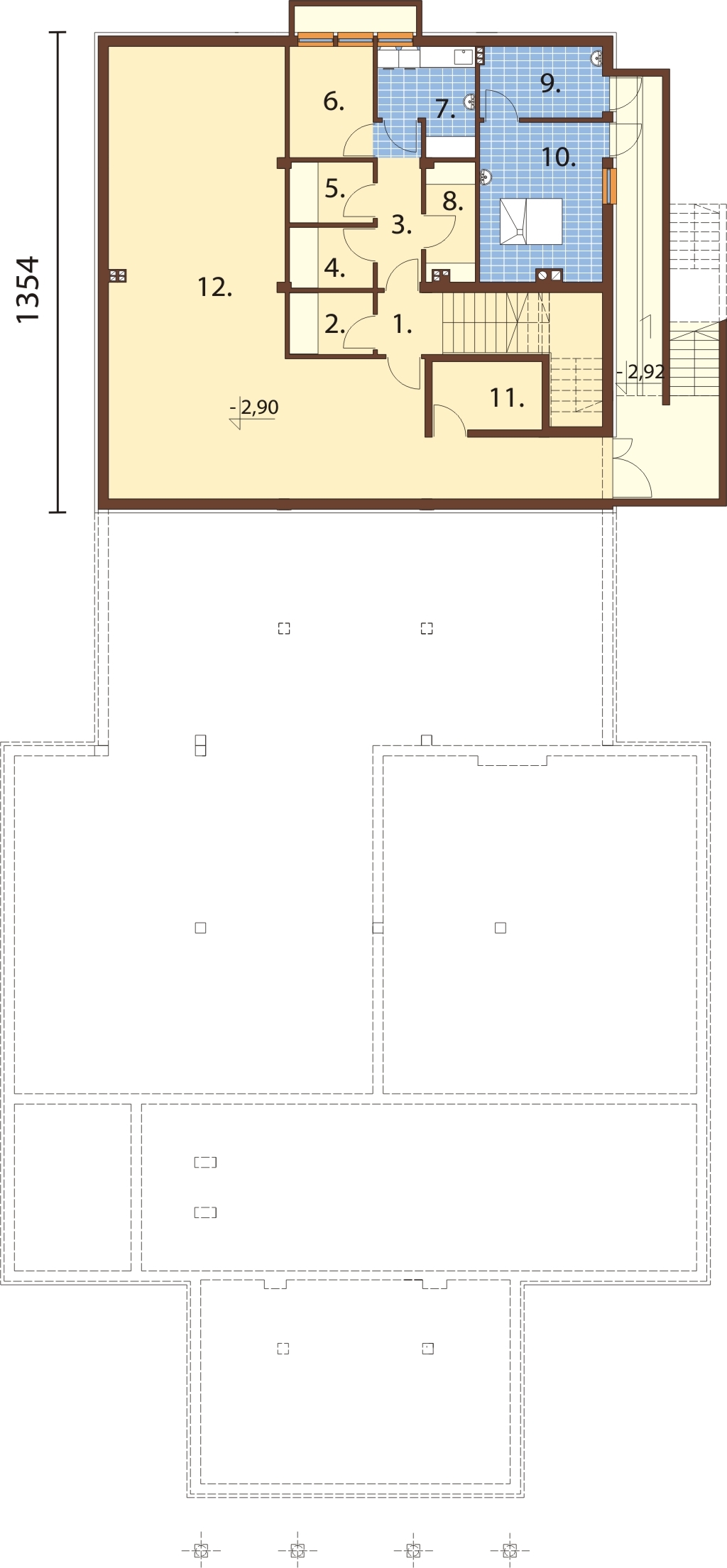

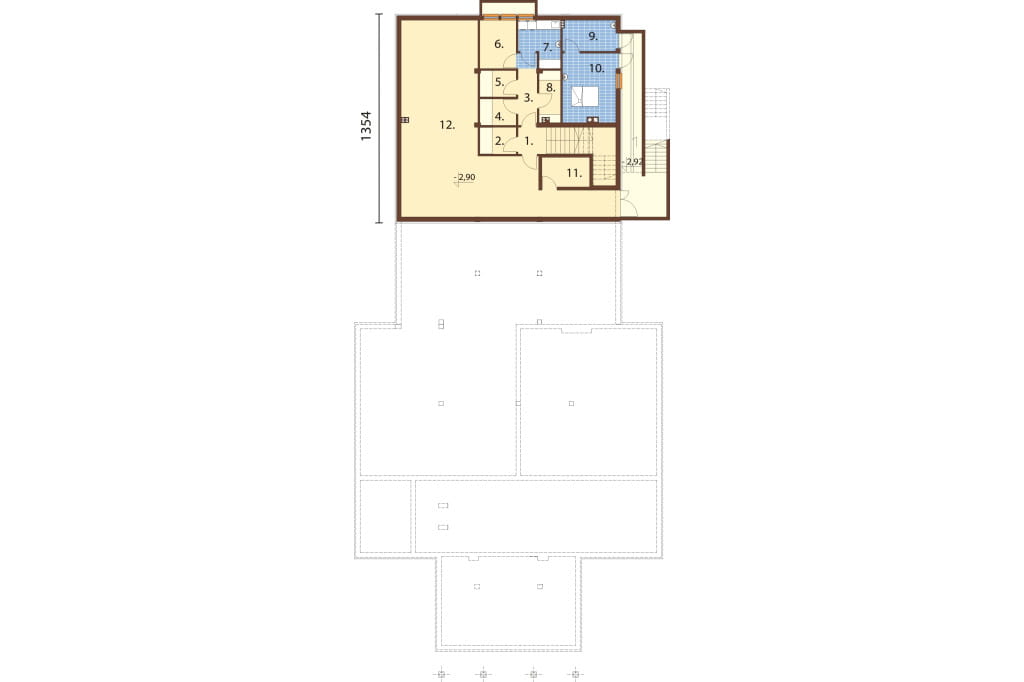

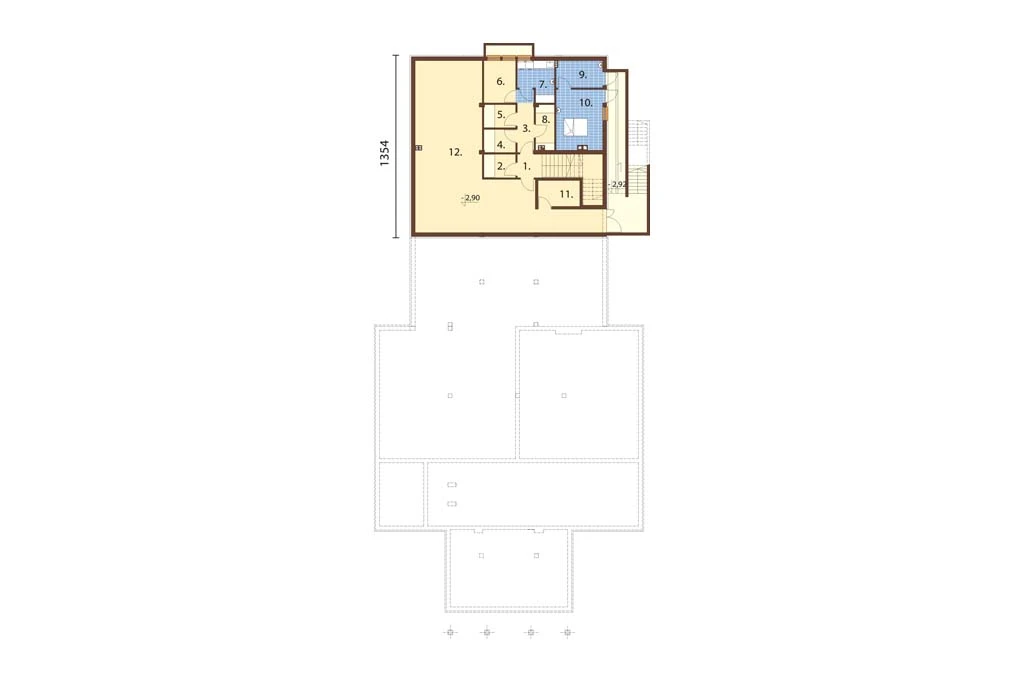

Rzut piwnicy



Projekt K-16B - rzut

<!--[if gte mso 9]><xml> Normal 0 21 false false false MicrosoftInternetExplorer4 </xml><xml> </xml><object classid="clsid:38481807-CA0E-42D2-BF39-B33AF135CC4D" id=ieooui></object> <style> st1:*{behavior:url(#ieooui) } </style> <style> /* Style Definitions */ table.MsoNormalTable {mso-style-name:Standardowy; mso-tstyle-rowband-size:0; mso-tstyle-colband-size:0; mso-style-noshow:yes; mso-style-parent:""; mso-padding-alt:0cm 5.4pt 0cm 5.4pt; mso-para-margin:0cm; mso-para-margin-bottom:.0001pt; mso-pagination:widow-orphan; font-size:10.0pt; font-family:"Times New Roman"; mso-ansi-language:#0400; mso-fareast-language:#0400; mso-bidi-language:#0400;} </style>

1. Klatka schodowa / 1/2 biegu 8,44 m2
2. Magazyn 4,11 m2
3. Korytarz 5,78 m2
4. Magazyn bielizny czystej 4,59 m2
5. Magazyn bielizny brudnej 4,59 m2
6. Magazyn 7,41 m2
7. Pralnia podręczna 7,91 m2
8. Magazyn 4,53 m2
9. Skład opału 6,92 m2
10. Kotłownia 15,36 m2
11.Pomieszczenie techniczne windy 5,98 m2
12. Pomieszczenie  do późniejszej adaptacji 87,67 m2

W piwnicy zaprojektowaliśmy duże pomieszczenie, które inwestor może później dowolnie wykorzystać. Są tu także pomieszczenia magazynowe, w tym dwa na bieliznę czystą i brudną oraz pralnia i kotłownia ze składem opału.


POWIĘKSZ RZUT

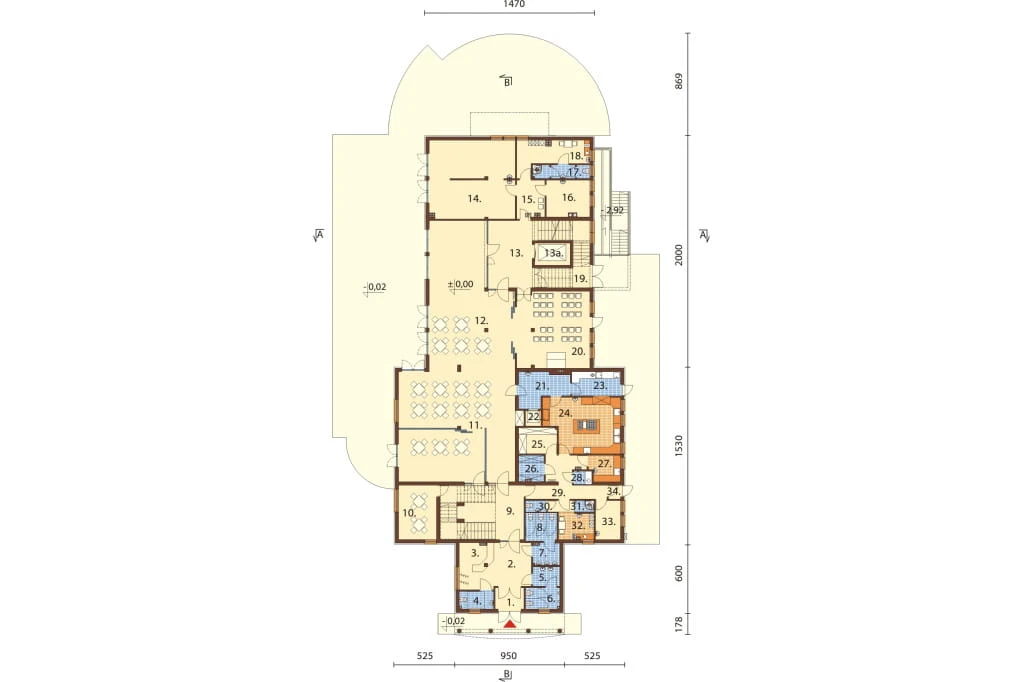

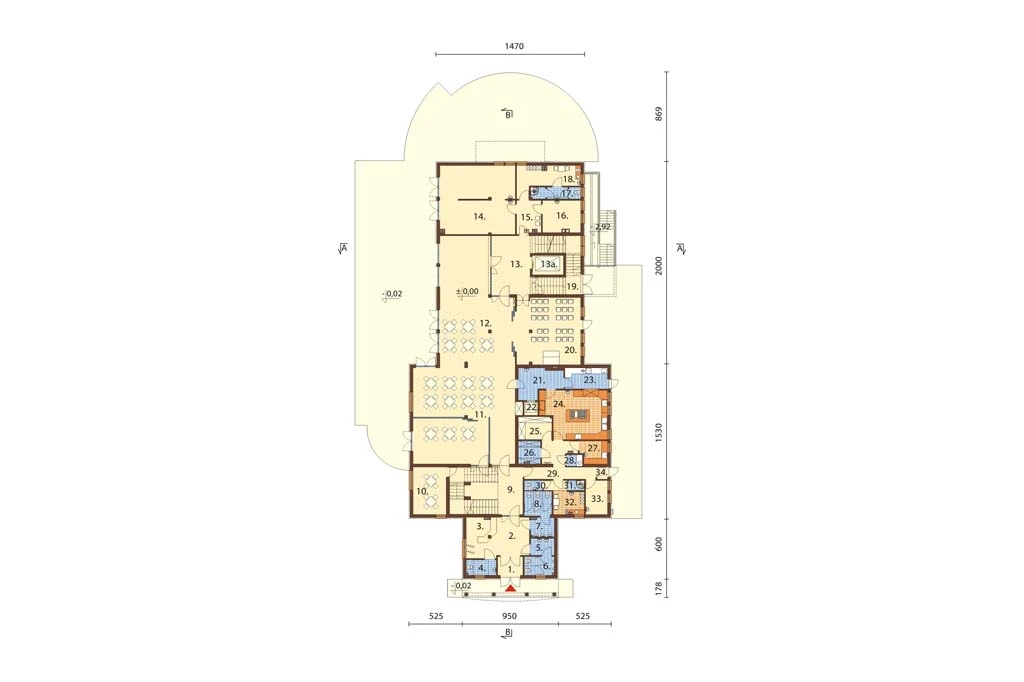

Rzut parteru



Projekt K-16B - rzut

<!--[if gte mso 9]><xml> Normal 0 21 false false false MicrosoftInternetExplorer4 </xml><xml> </xml><object classid="clsid:38481807-CA0E-42D2-BF39-B33AF135CC4D" id=ieooui></object> <style> st1:*{behavior:url(#ieooui) } </style> <style> /* Style Definitions */ table.MsoNormalTable {mso-style-name:Standardowy; mso-tstyle-rowband-size:0; mso-tstyle-colband-size:0; mso-style-noshow:yes; mso-style-parent:""; mso-padding-alt:0cm 5.4pt 0cm 5.4pt; mso-para-margin:0cm; mso-para-margin-bottom:.0001pt; mso-pagination:widow-orphan; font-size:10.0pt; font-family:"Times New Roman"; mso-ansi-language:#0400; mso-fareast-language:#0400; mso-bidi-language:#0400;} </style>

1. Wiatrołap 4,62 m2
2. Hall 14,50 m2
3. Szatnia + recepcja 10,05 m2
4. WC dla osób niepełnosprawnych 4,60 m2
5. Przedsionek 3,97 m2
6. WC dla mężczyzn 5,53 m2
7. Przedsionek 4,42 m2
8. WC dla kobiet 6,69 m2
9. Klatka schodowa / 1/2 biegu / 25,75 m2
10. Palarnia 15,49 m2
11. Pokój dzienny / telewizyjny / 33,88 m2
12. Stołówka 143,11 m2
13. Klatka schodowa /1/2 biegu / 30,95 m2
13a. Winda
14. Pomieszczenie do terapii i rehabilitacji 50,11 m2
15. Poczekalnia 7,99 m2
16. Gabinet lekarski 11,89 m2
17. WC + natrysk 4,51 m2
18. Pomieszczenie socjalne 14,15 m2
19. Wiatrołap 10,12 m2
20. Kaplica 41,72 m2
21. Rozdzielnia kelnerska 11,13 m2
22. Winda 1,82 m2
23. Zmywalnia 8,86 m2
24. Kuchnia 29,73 m2
25. Magazyn 7,53 m2
26. Chłodnia + magazyn 4,94 m2
27. Obieralnia warzyw 5,95 m2
28. Wyparzalnia jaj 1,82 m2
29. Korytarz 15,64 m2
30. WC 1,80 m2
31. Natrysk 1,69 m2
32. Pomieszczenie socjalne 9,42 m2
33. Magazyn podręczny 7,34 m2
34. Wiatrołap 1,24 m2

Po wejściu do budynku mamy recepcję z szatnią, oraz sanitariaty dla gości. Za recepcją jest klatka schodowa, oraz pierwsze pomieszczenia składające się na kuchnię z zapleczem. Pozwalają one na sprawne i szybkie przygotowanie posiłków dla rezydentów, które serwowane są w jadalni. Z dużych pomieszczeń na parterze są jeszcze sala telewizyjna i kaplica. Z tyłu budynku jest klatka schodowa prowadząca do piwnicy oraz pomieszczenia do rehabilitacji i gabinet zabiegowy.
POWIĘKSZ RZUT

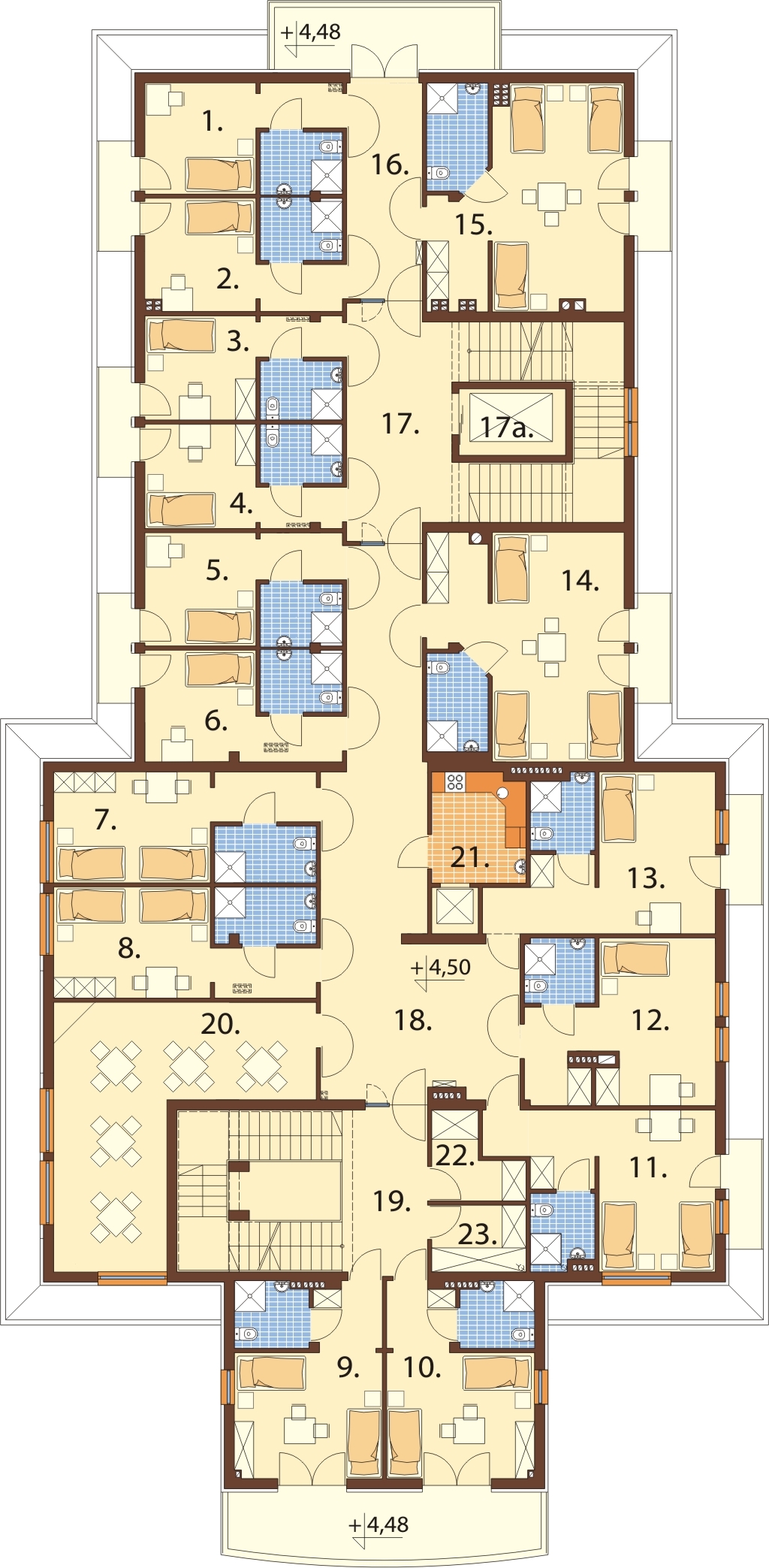

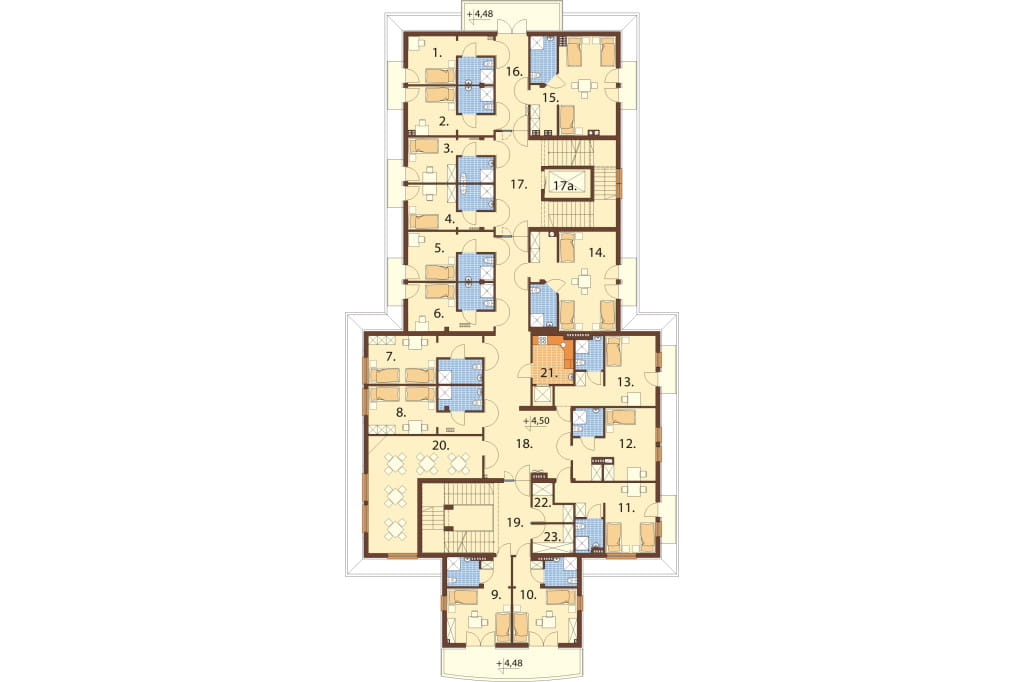

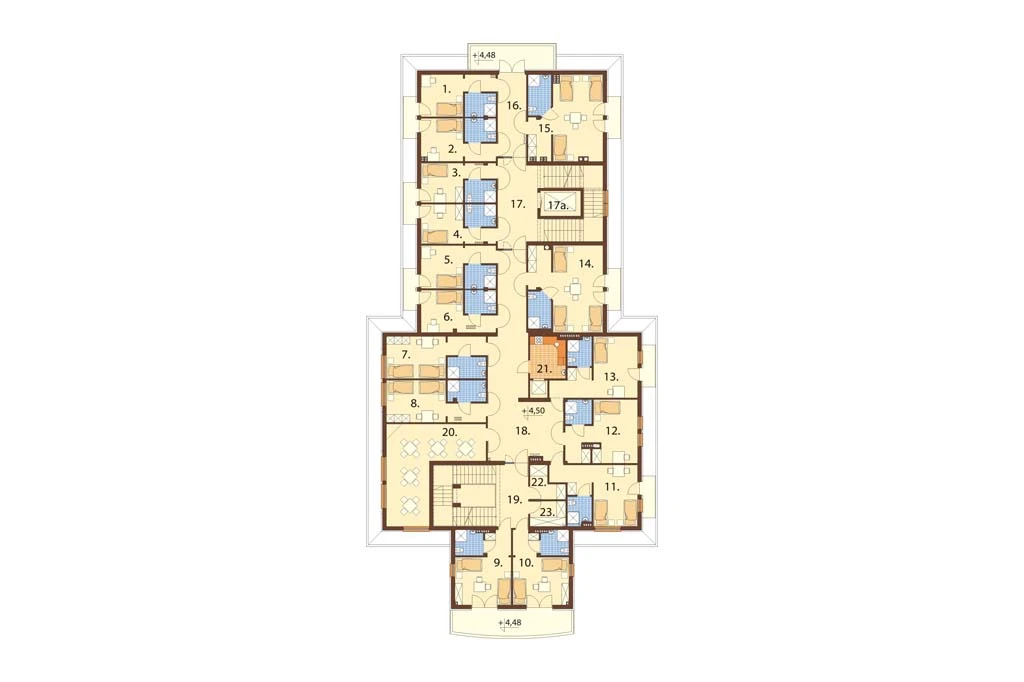

Rzut I piętra



Projekt K-16B - rzut

PIĘTRO

1. Pokój noclegowy 1 osobowy 17,85 m2
2. Pokój noclegowy 1 osobowy 18,18 m2
3. Pokój noclegowy 1 osobowy 16,65m2
4. Pokój noclegowy 1 osobowy 16,65 m2
5. Pokój noclegowy 1 osobowy 18,18 m2
6. Pokój noclegowy 1 osobowy 17,85 m2
7. Pokój noclegowy 2 osobowy 23,84 m2
8. Pokój noclegowy 2 osobowy 23,84 m2
9. Pokój noclegowy 2 osobowy 23,61 m2
10. Pokój noclegowy 2 osobowy 23,61 m2
11. Pokój noclegowy 2 osobowy 26,1 m2
12. Pokój noclegowy 1 osobowy 24,88 m2
13. Pokój noclegowy 1 osobowy 25,82 m2
14. Pokój noclegowy 3 osobowy 36,3 m2
15. Pokój noclegowy 3 osobowy 36,79 m2
16. Korytarz 13,79 m2
17. Klatka schodowa 39,70 m2
17a. Winda
18. Korytarz 55,05 m2
19. Klatka schodowa 19,95 m2
20. Pokój dzienny 38,06 m2
21. Kuchnia pomocnicza + winda 10,35 m2
22. Magazyn na środki czystości 5,20 m2
23. Magazyn podręczny na pościel 5,32 m2

Na pierwszym piętrze zaprojektowaliśmy strefę sypialną dla rezydentów. Jest u osiem pokoi jednoosobowych, pięć pokoi dwuosobowych i dwa pokoje trzyosobowe. Obok klatki schodowej ulokowaliśmy pokój dzienny, w którym można urządzać spotkania z osobami odwiedzającymi dom opieki. Program uzupełniają pomieszczenia magazynowe na pościel czystą i brudną oraz pomocnicza kuchnia.
POWIĘKSZ RZUT

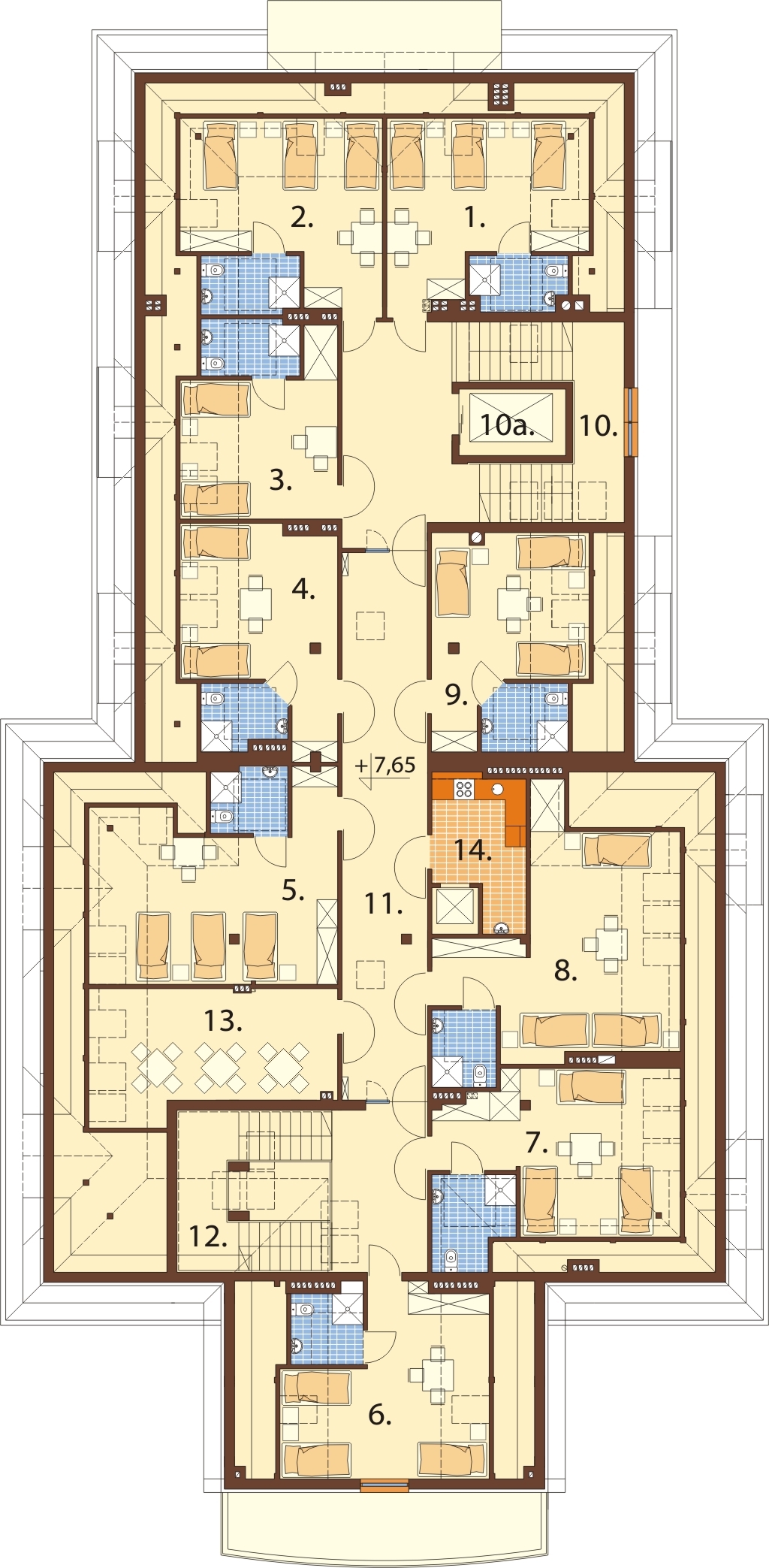

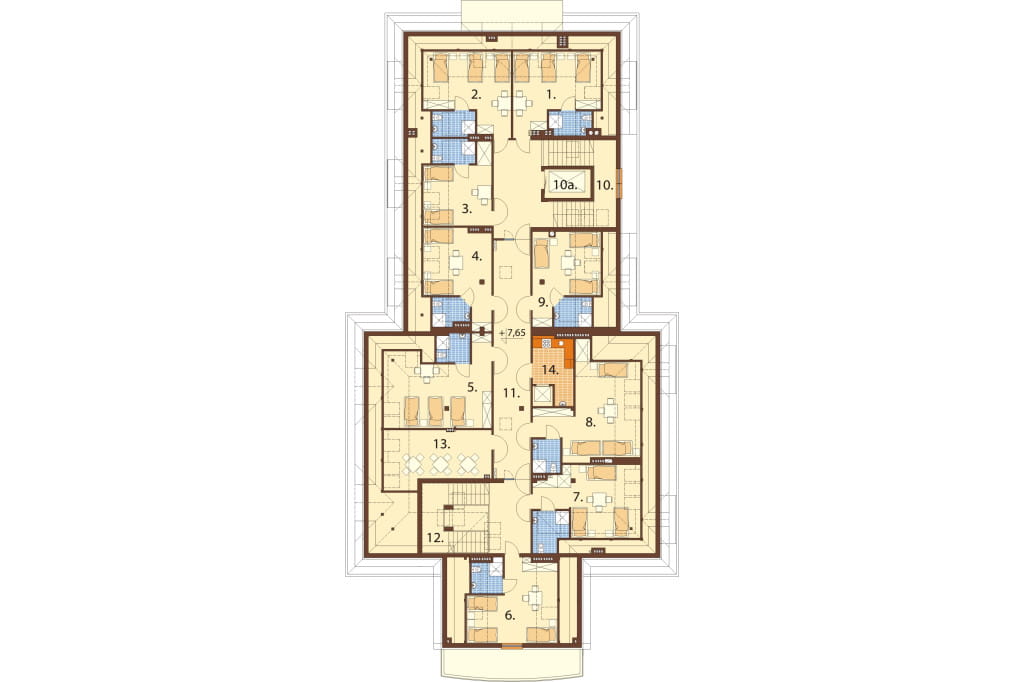

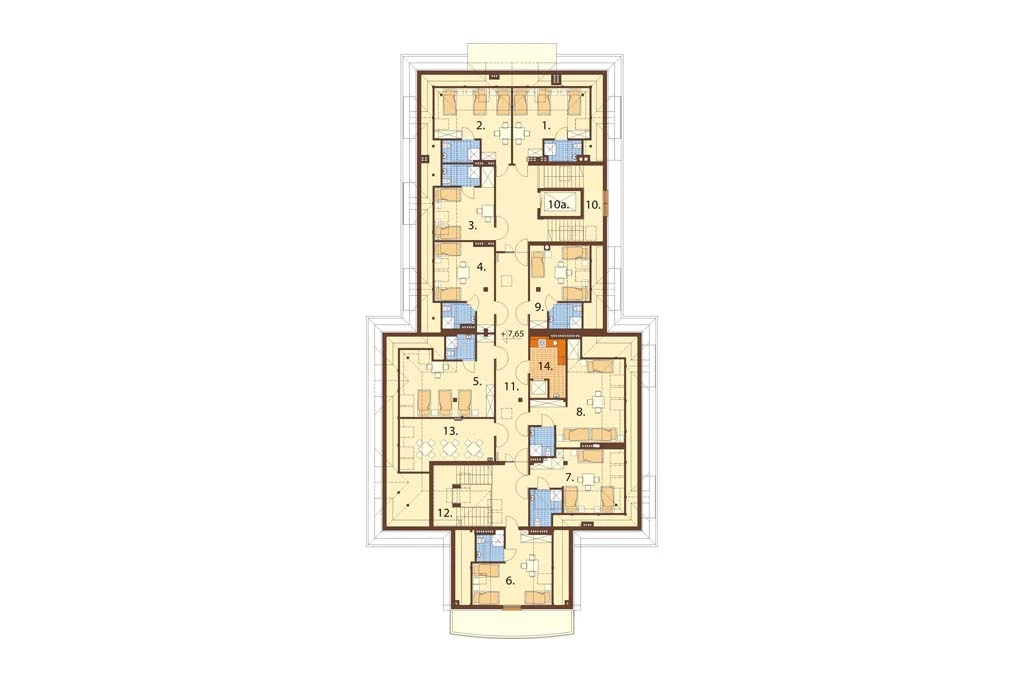

Rzut poddasza



Projekt K-16B - rzut

<!--[if gte mso 9]><xml> Normal 0 21 false false false MicrosoftInternetExplorer4 </xml><xml> </xml><object classid="clsid:38481807-CA0E-42D2-BF39-B33AF135CC4D" id=ieooui></object> <style> st1:*{behavior:url(#ieooui) } </style> <style> /* Style Definitions */ table.MsoNormalTable {mso-style-name:Standardowy; mso-tstyle-rowband-size:0; mso-tstyle-colband-size:0; mso-style-noshow:yes; mso-style-parent:""; mso-padding-alt:0cm 5.4pt 0cm 5.4pt; mso-para-margin:0cm; mso-para-margin-bottom:.0001pt; mso-pagination:widow-orphan; font-size:10.0pt; font-family:"Times New Roman"; mso-ansi-language:#0400; mso-fareast-language:#0400; mso-bidi-language:#0400;} </style>
1. Pokój noclegowy 3 osobowy 21,58 m2
2. Pokój noclegowy 3 osobowy 22,43 m2
3. Pokój noclegowy 2 osobowy 18,94 m2
4. Pokój noclegowy 2 osobowy 22,21 m2
5. Pokój noclegowy 3 osobowy 32,34 m2
6. Pokój noclegowy 3 osobowy 25,21 m2
7. Pokój noclegowy 3 osobowy 22,06 m2
8. Pokój noclegowy 3 osobowy 31,46 m2
9. Pokój noclegowy 3 osobowy 22,04 m2
10. Klatka schodowa 39,40 m2
10a. Winda
11. Korytarz 39,49 m2
12. Klatka schodowa 23,55 m2
13. Pokój dzienny 21,12 m2
14. Kuchnia pomocnicza + winda 12,15 m2

Na poddaszu zaprojektowaliśmy siedem pokoi trzyosobowych oraz dwa pokoje dwuosobowe. Podobnie jak na pierwszym piętrze zaprojektowaliśmy tu także kuchnię pomocniczą i pokój dzienny.




POWIĘKSZ RZUT

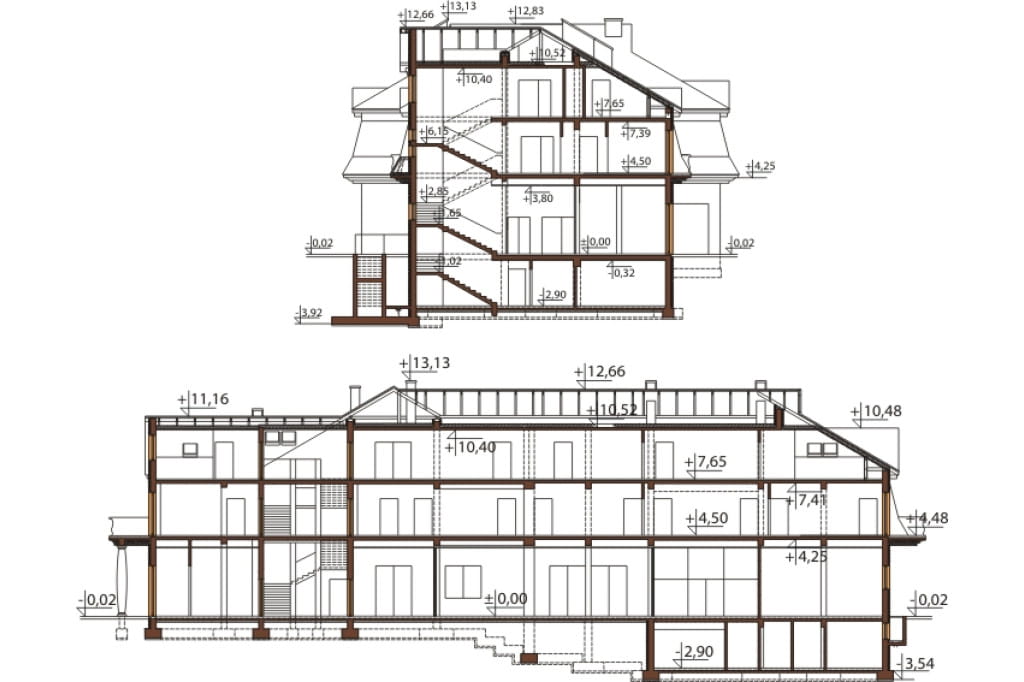

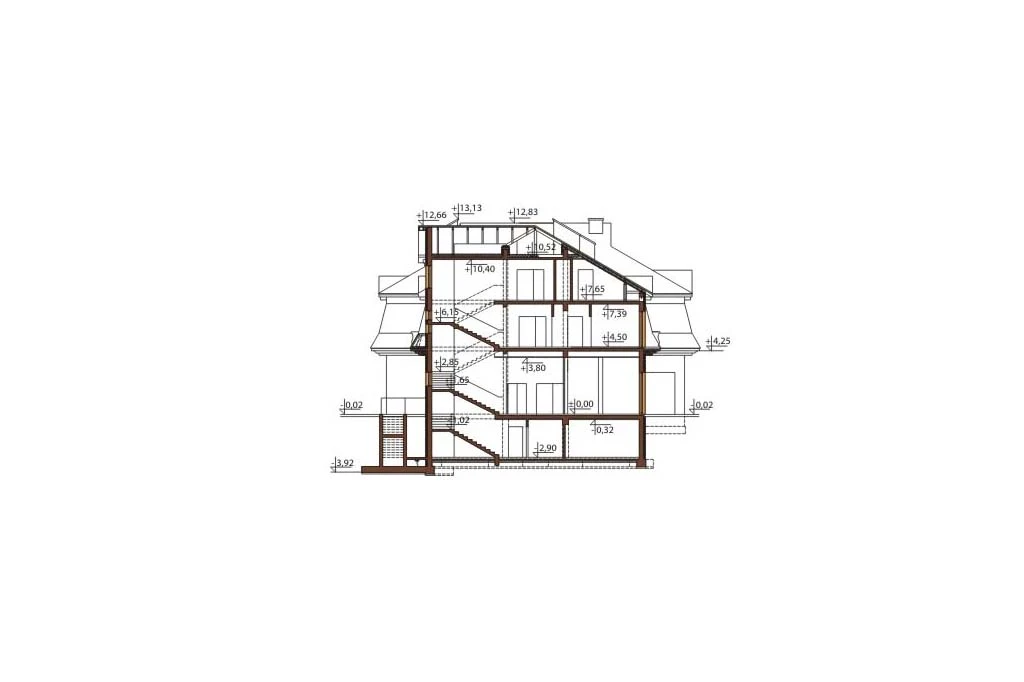

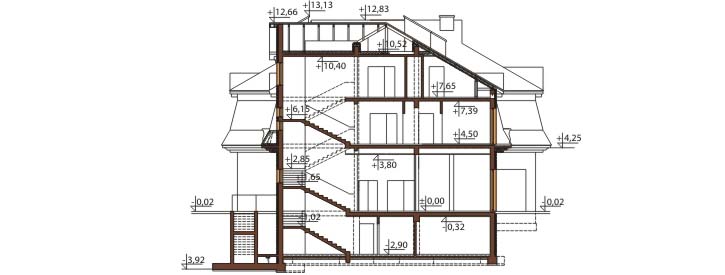

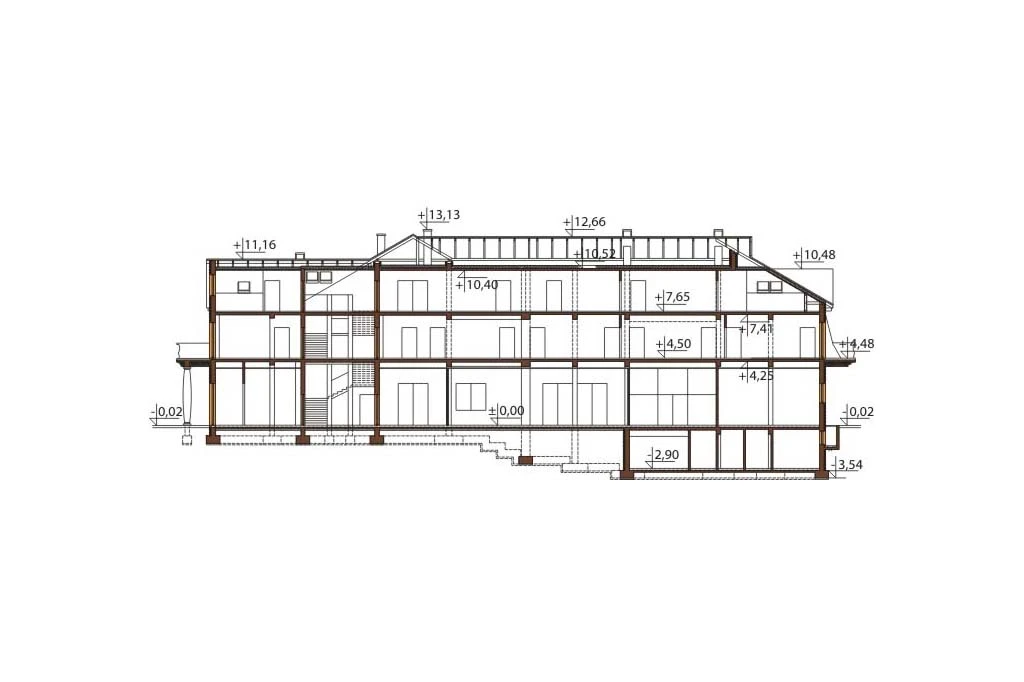

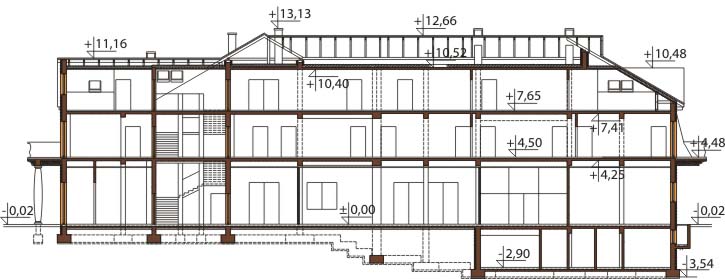

Przekrój



Projekt K-16B - przekrój

K-16B to projekt eleganckiego domu opieki, który można dostosować także do pełnienia funkcji gastronomiczno-noclegowej.

POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku pełniący funkcję domu spokojnej starości K-16B, piętrowy z poddaszem użytkowym, z częśćiowym podpiwniczeniem. Technologia tradycyjna: ściany zewnętrzne - pustak ceramiczny 29 cm, wełna mineralna 10 cm, tynk zewnętrzny. Stropy: żelbetowe. Kąt nachylenia dachu: 30°, 60°. Część gastronomiczna: 52 miejsca konsumpcyjne. Część sanatoryjna: 59 miejsc noclegowych.

Ogrzewanie: kotłownia na paliwo stałe zlokalizowana w piwnicy.
Program: 24 pokoje sanatoryjne z łazienkami, stołówka, kuchnia, zaplecze kuchenne, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, kapliczka, palarnia, kotłownia, gabinet lekarski, pomieszczenie do rehabilitacji.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,gaz, c.w.u., wentylacja mechaniczna nawiewno - wywiewna kuchni, wentylacja mechaniczna nawiewno - wywiewna stołówki, kaplicy sali telewizyjnej, wentylacja mechaniczna wywiewna palarni, hydranty p.poż., projekt kotłowni)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- opinie rzeczoznawców: BHP, Sanepid, P.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
- kosztorys inwestorski budowlany z pełnym przedmiarem robót
- zestawienie materiałów budowlanych i więźby dachowej
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 657.00 m²
Powierzchnia użytkowa: 1568.10 m²
Kubatura: 7475.60 m³
Szerokość działki: 28.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.
Ilość kondygnacji: 4
Liczba pomieszczeń: 83
Kąt nachylenia dachu: 30°
Ilość pokoi: 24
Pokój na parterze: Nie
Wysokość budynku: 12.85 m
Rodzaj ogrzewania: paliwo stałe
ZAWARTOŚĆ PROJEKTU:



Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: częściowo podpiwniczony
Poddasze: poddasze użytkowe
Typ: gastronomiczne, komercyjne, projekt budynku usługowego, projekt domu spokojnej starości, projekt sanatorium, sanatorium, dom spokojnej starości, dom opieki, projekt domu opieki, pensjonat, projekt pensjonatu, projekt budynku gastronomicznego
Technologia: tradycyjna
Styl: modernistyczny

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 4 EGZ. PROJEKTU 6 500 PLN 16 000 PLN KUP
PROJEKT

Projekt został opracowany zgodnie z aktualnie obowiązującymi normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
