Budynek magazynowo - produkcyjno - biurowy

10 350,00 zł

Tak niską cenę gwarantujemy do 20 grudnia 2025

	W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >>
	Parametry projektu zobacz >>
	Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia
	Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >>
	Odbicie lustrzane projektu zobacz >>
	Koszty budowy zobacz >>
	Forum dotyczące tego projektu zobacz >>

Przejdź do opisu projektu i spaceru 3D

	Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >>
	Adaptacja i pozwolenie na budowę zobacz >>
	Jeśli masz pytanie napisz >>

Napisz jeśli masz pytanie

Prezentacja projektu

Opis projektu

Powierzchnia użytkowa: 759,00 m². Hala magazynowa jednokondygnacyjna, część biurowa dwukondygnacyjna. Budynek niepodpiwniczony.

K-53 Jest projektem dużej hali produkcyjno-magazynowej wraz z dwukondygnacyjnym budynkiem biurowym. Wyróżnia się on nowoczesną architekturą części biurowej, oraz dużą powierzchnią użytkową hali magazynowo-produkcyjnej, której konstrukcja nośna wykonana jest ze stali.

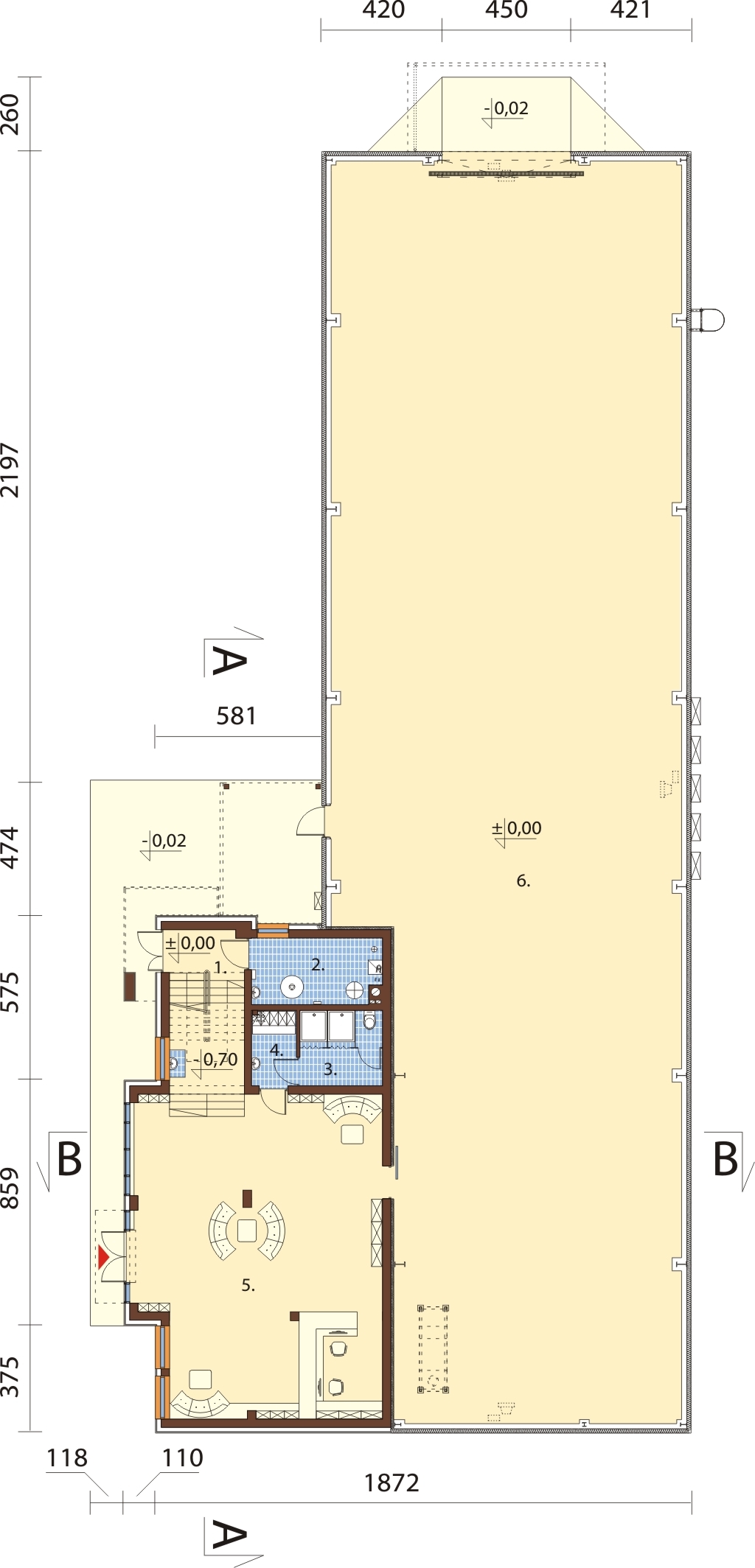

Rzut parteru

Powiększ rzut

Parter: 641,40 m²
1. Połowa klatki schodowej 17,20 m²
2. Kotłownia 10,20 m²
3. Pomieszczenie sanitarne 7,50 m²
4. Szatnia 4,00 m²
5. Sala ekspozycyjna 92,10 m²
6. Hala magazynowo - produkcyjna 510,50 m²

Na parterze budynku biurowego zaprojektowaliśmy sale ekspozycyjną o powierzchni 92,1 m² oraz pomieszczenia socjalne dla pracowników i kotłownię. Hala produkcyjno-magazynowa ma wjazd dla samochodów dostawczych od strony elewacji bocznej.

Rzut piętra

Powiększ rzut

Piętro: 117,70 m²
1. Połowa klatki schodowej 8,90 m²
2. Komunikacja 16,60 m²
3. Przedsionek 1,30 m²
4. Wc 2,60 m²
5. Archiwum 3,80 m²
6. Pomieszczenie socjalne 6,50 m²
7. Biuro 23,70 m²
8. Sala konferencyjna 25,40 m²
9. Biuro 28,80 m²

Na pierwszym piętrze budynku przewidzieliśmy strefę, gdzie inwestor może prowadzić biura firmy. Są tu dwa pomieszczenia biurowe; jedno o powierzchni 23,7 m², drugie o powierzchni 28,8 m². Program uzupełnia pokój konferencyjny, pomieszczenie socjalne i WC.

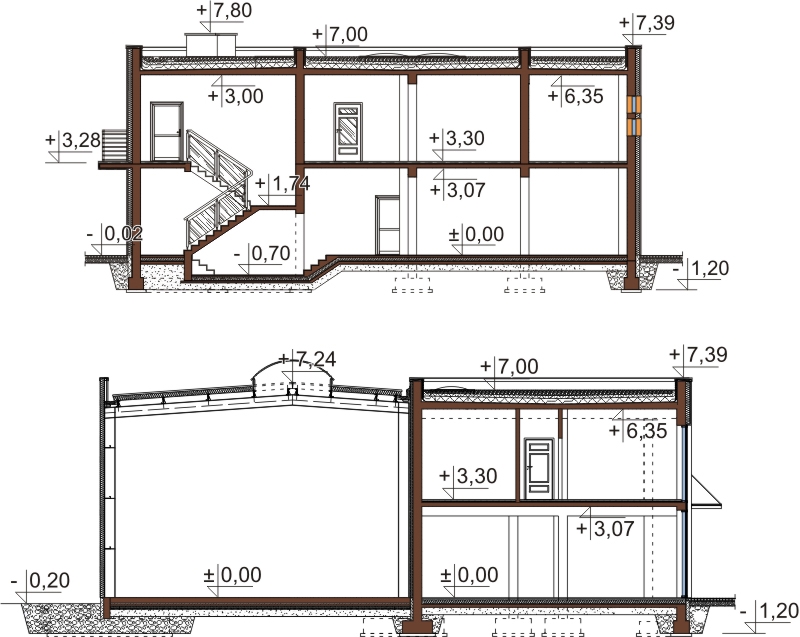

Przekrój

A-A

B-B

Projekt hali produkcyjno-magazynowej z budynkiem biurowym. Doskonale nadaje się dla średniej wielkości firm produkcyjnych.

Model

K-53 Ma bryłę typową dla tego typu obiektów. Do hali produkcyjnej na planie prostokąta przyłączyliśmy prosty, piętrowy budynek biurowy. Wyróżnia się on dużymi przeszkleniami w części frontowej, które dodają całemu założeniu nowoczesności. Projekt ten można realizować na działkach o szerokości minimum 27,8 m.

Elewacje

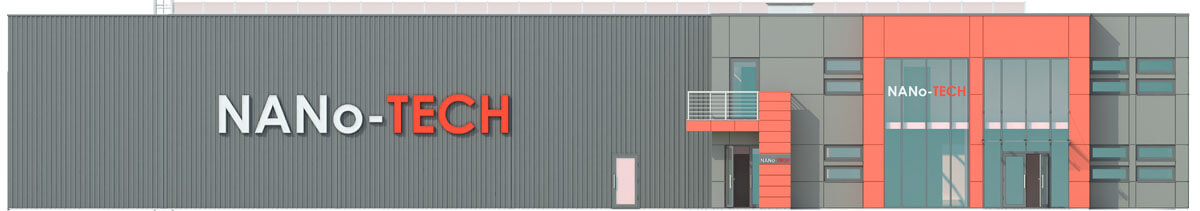

Elewacja frontowa

Elewacja ogrodowa

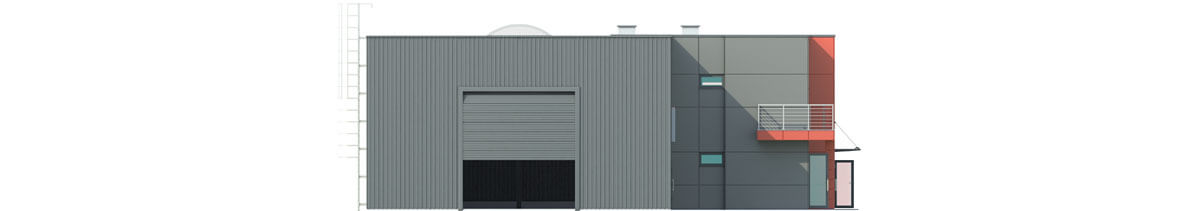

Elewacja boczna

Informacje podstawowe

Technologia: stalowa, tradycyjna

Ściany zewnętrzne:
Część biurowa: pustak ceramiczny 29 cm, wełna mineralna lub styropian 15 cm, panel elewacyjny
Hala: konstrukcja nosna stalowa gorącowalcowana, płyta warstwowa

Strop w cześci biurowej: nad parterem żelbetowy gr 13 cm, nad piętrem stropodach żelbetowy

Kąt nachylenia stropodachu: 4°

Ogrzewanie: piec gazowy (propan butan). Na hali aparaty grzewczo wentylacyjne Volcano, w budynku biurowym ogrzewanie grzejnikowe

Wentylacja: mechaniczna (pokoje biurowe, sala konferencyjna i sala ekspozycyjna). Na parterze - wentylacja mechaniczna nawiewno wywiewna z rekuperacją

Klimatyzacja: hala mahazynowo - produkacyjna

Program: hala magazynowo - produkacyjna, sala ekspozycyjna, pokoje biurowe, salka konferencyjna, zaplecze socjalne, zaplecze sanitarne, kotłownia na propan butan.

Koszty budowy sprawdź >>

Architekt: Ewa Ferfecka-Homola, Marek Lizak

Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Zawartość projektu sprawdź szczegóły >>

Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:

projekt architektoniczny budowlany
projekt konstrukcyjny budowlany
projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewno - wywiewna, klimatyzacjaj)
projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
projektowana charakterystyka energetyczna budynku
zestawienie materiałów budowlanych części biurowej
zgoda na zmiany w projekcie

Zdjęcia z realizacji zobacz wszystkie >>

Ogólne kategorie, do których należy ten projekt

Powierzchnia użytkowa (m²) 500 - 1000
Powierzchnia zabudowy (m²) 500 - 1000
Kąt nachylenia dachu (°) 0 - 5
Szerokość działki/krótszy bok (m) 25 - 30
Wysokość budynku (m) 8 - 9

Podstawowe parametry projektu

Powierzchnia użytkowa (m²) 759.00
Powierzchnia zabudowy (m²) 693.90
Szerokość budynku/krótszy bok (m) 19.82
Długość budynku/dłuższy bok (m) 44.8
Wysokość budynku (m) 8.02
Szerokość działki/krótszy bok (m) 27.80
Kąt nachylenia dachu (°) 4
Rodzaj dachu dwuspadowy
Piwnica bez podpiwniczenia
Garaż bez garażu
Poddasze piętro

Uzupełniające parametry projektu

Rodzaj technologii* tradycyjna / stalowa
Strop w budynku* żelbetowy
Układ dachu kalenicowy
Kubatura (m³) 5051.50
Styl modernistyczny
Liczba kondygnacji 2
Rodzaj ogrzewania gazowe
Wskaźnik energii pierwotnej (kWh/(m²·rok)) 65.93
Wentylacja* mechaniczna
Liczba pomieszczeń 15
Liczba łazienek (bez WC) 1

Dodatkowe parametry projektu

Winda w budynku nie
Przystosowany dla osób niepełnosprawnych nie
Garaż podziemny nie
Pomieszczenie socjalne tak

* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
