Budynek magazynowo - produkcyjno - biurowy
Kod: LK-53
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

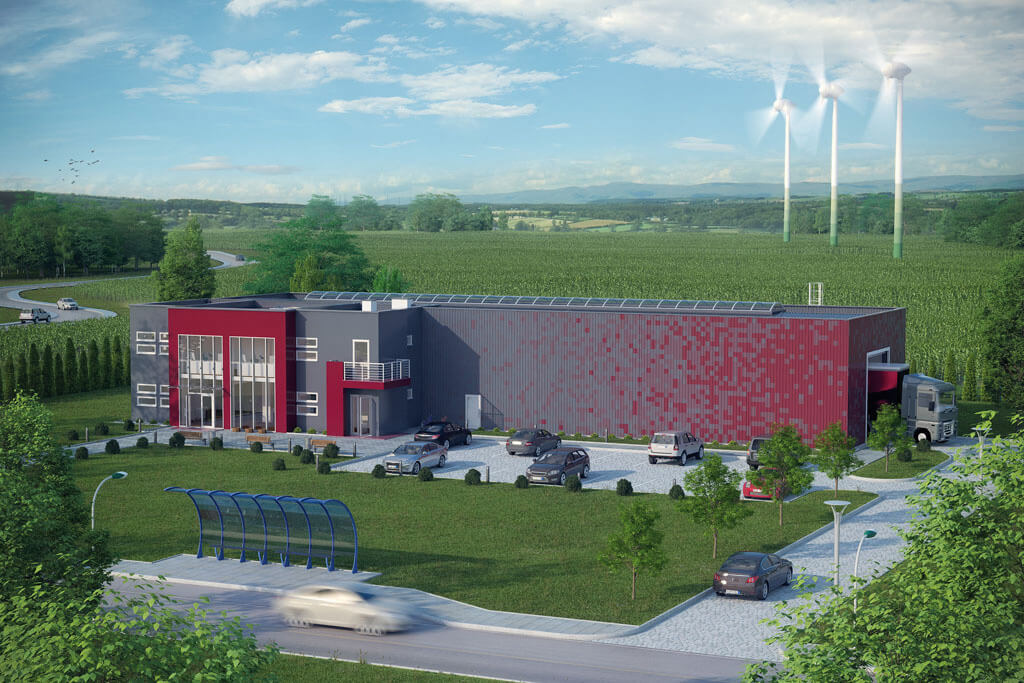

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 759,00 m2. Hala magazynowa jednokondygnacyjna, część biurowa dwukondygnacyjna. Budynek niepodpiwniczony.
LK-53 to jeden z naszych najnowszych projektów budynków produkcyjnych, który doskonale nadaje się dla przedsiębiorców planujących budowę tego typu obiektu. Duża hala o konstrukcji stalowej i nowoczesny budynek biurowy z przeszkleniami w elewacji frontowej, tworzą udaną wizualnie kompozycję. Dzięki dużej powierzchni użytkowej, halę można przystosować do prowadzenia różnego typu działalności, co czyni LK-53 bardzo uniwersalnym projektem.

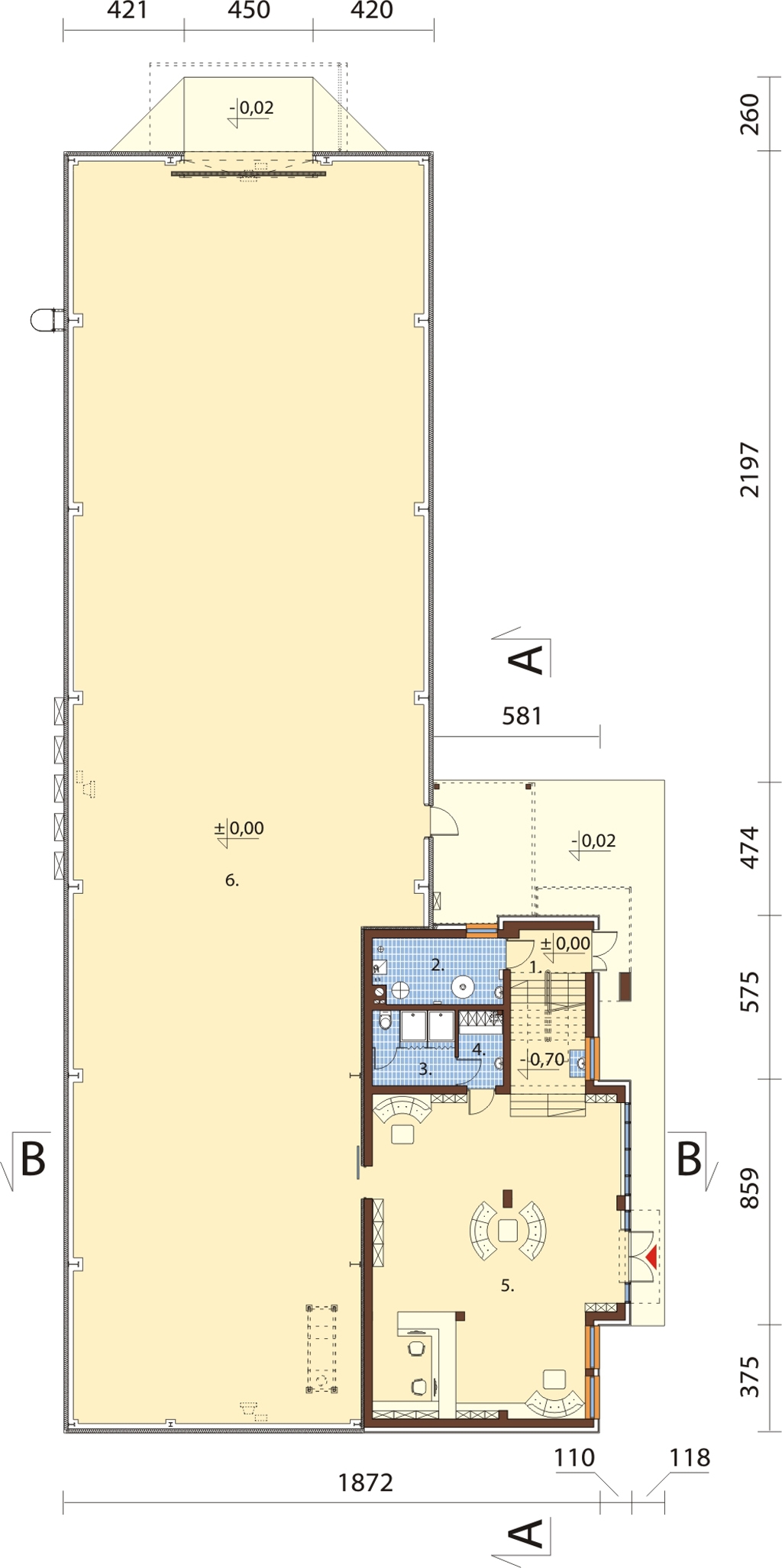

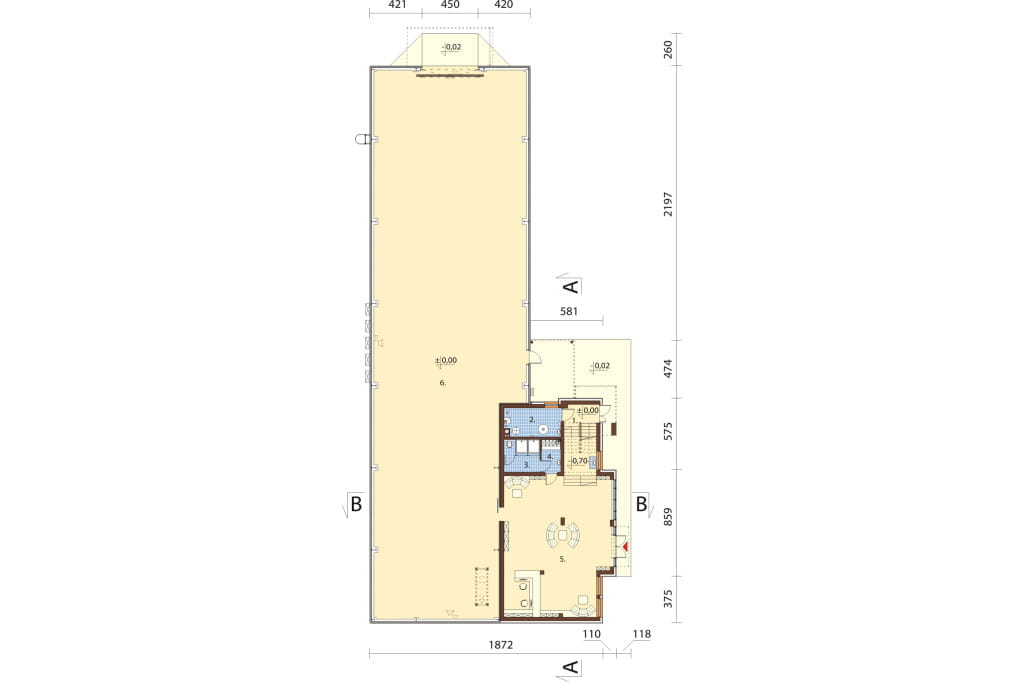

Rzut parteru
Parter: 641,40 m2
1. Połowa klatki schodowej 17,20 m2
2. Kotłownia 10,20 m2
3. Pomieszczenie sanitarne 7,50 m2
4. Szatnia 4,00 m2
5. Sala ekspozycyjna 92,10 m2
6. Hala magazynowo - produkcyjna 510,50 m2
Na parterze budynku biurowego zaprojektowaliśmy sale ekspozycyjną o powierzchni 92,1 m2 oraz pomieszczenia socjalne dla pracowników i kotłownię. Hala produkcyjno-magazynowa ma wjazd dla samochodów dostawczych od strony elewacji bocznej.

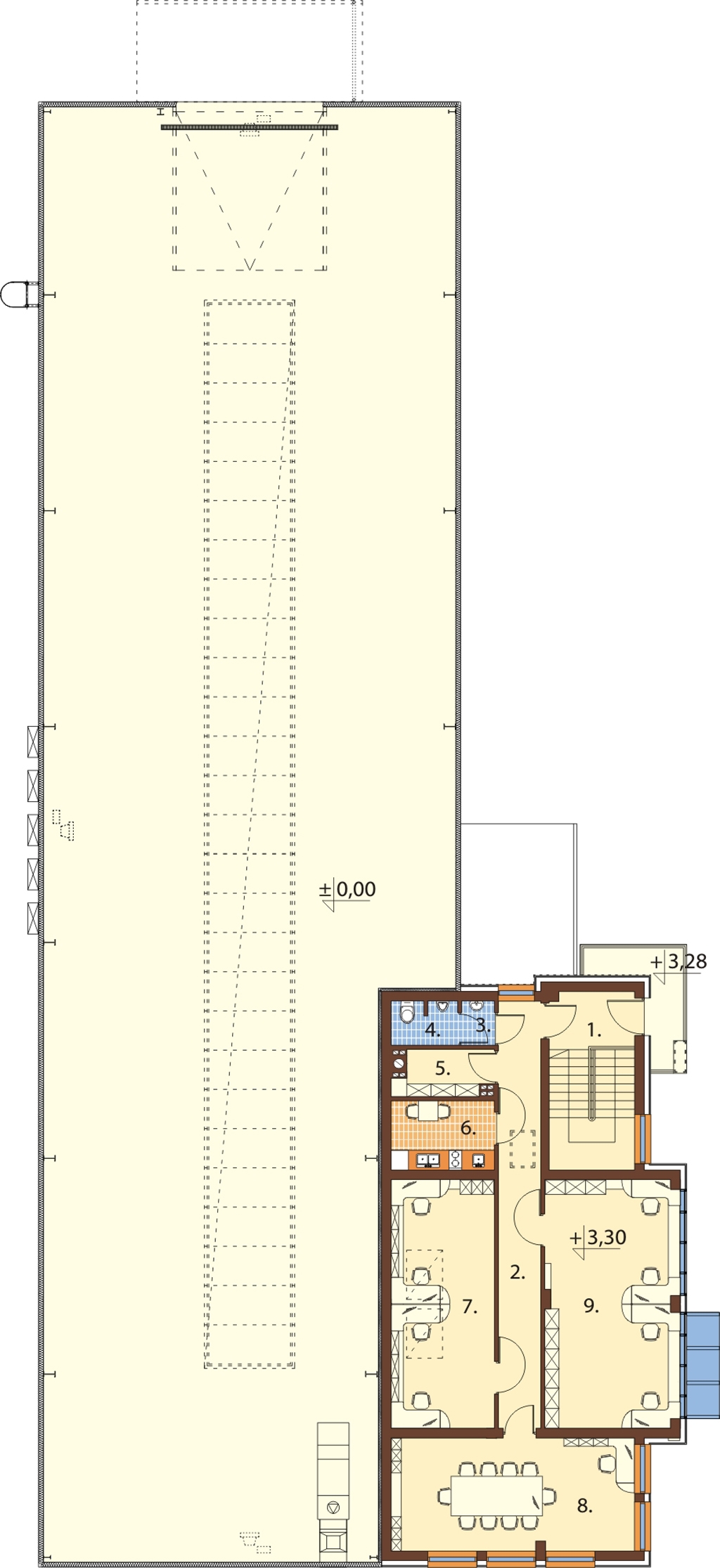

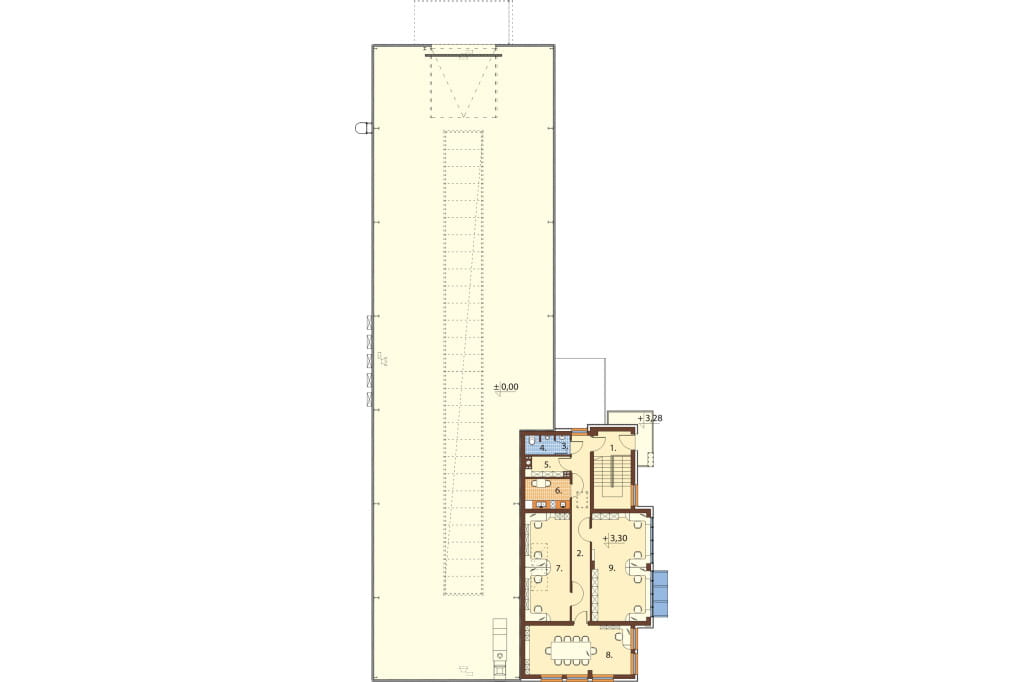

Rzut piętra
Piętro: 117,70 m2
1. Połowa klatki schodowej 8,90 m2
2. Komunikacja 16,60 m2
3. Przedsionek 1,30 m2
4. Wc 2,60 m2
5. Archiwum 3,80 m2
6. Pomieszczenie socjalne 6,50 m2
7. Biuro 23,70 m2
8. Sala konferencyjna 25,40 m2
9. Biuro 28,80 m2
Budynek biurowy posiada poddasze, które doskonale nadaje się do prowadzenia siedziby firmy. Zaprojektowaliśmy w nim dwa duże pokoje biurowe, pokój konferencyjny, a obok schodów jest archiwum. Program uzupełnia pomieszczenie socjalne i WC.

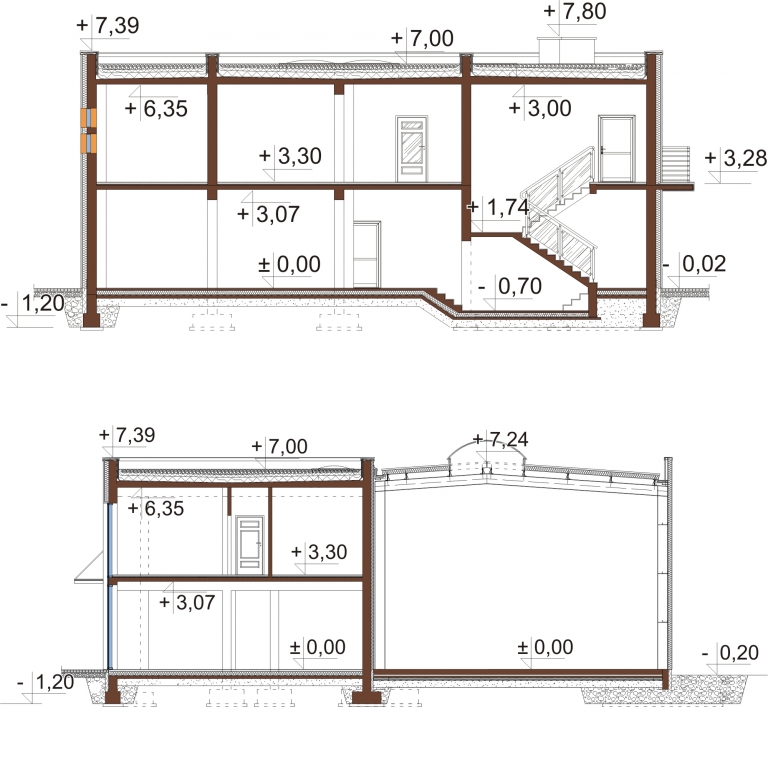

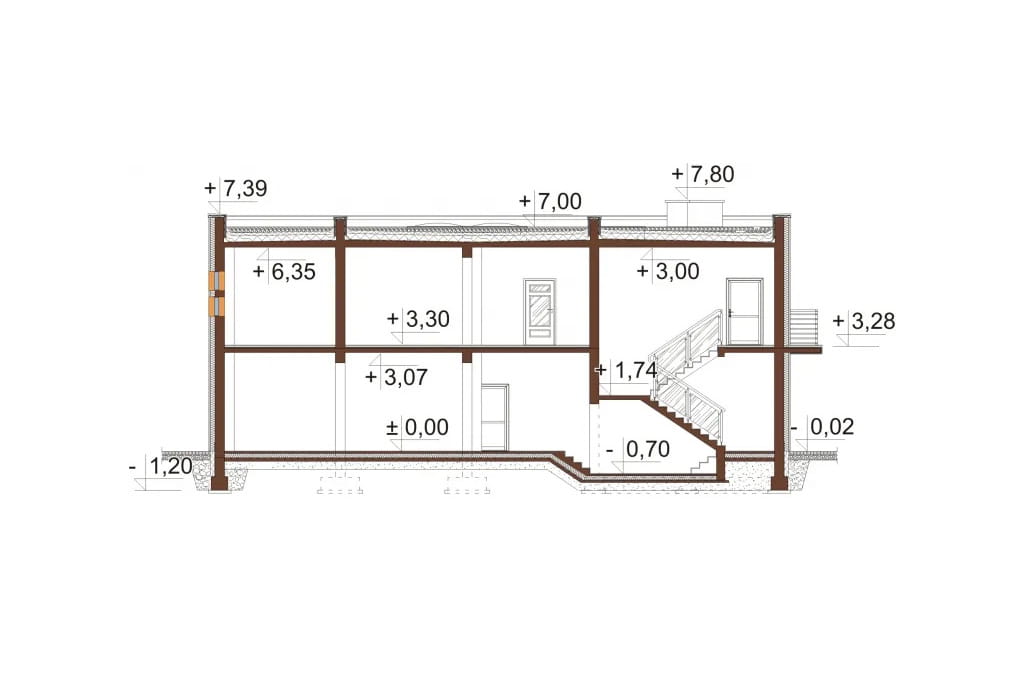

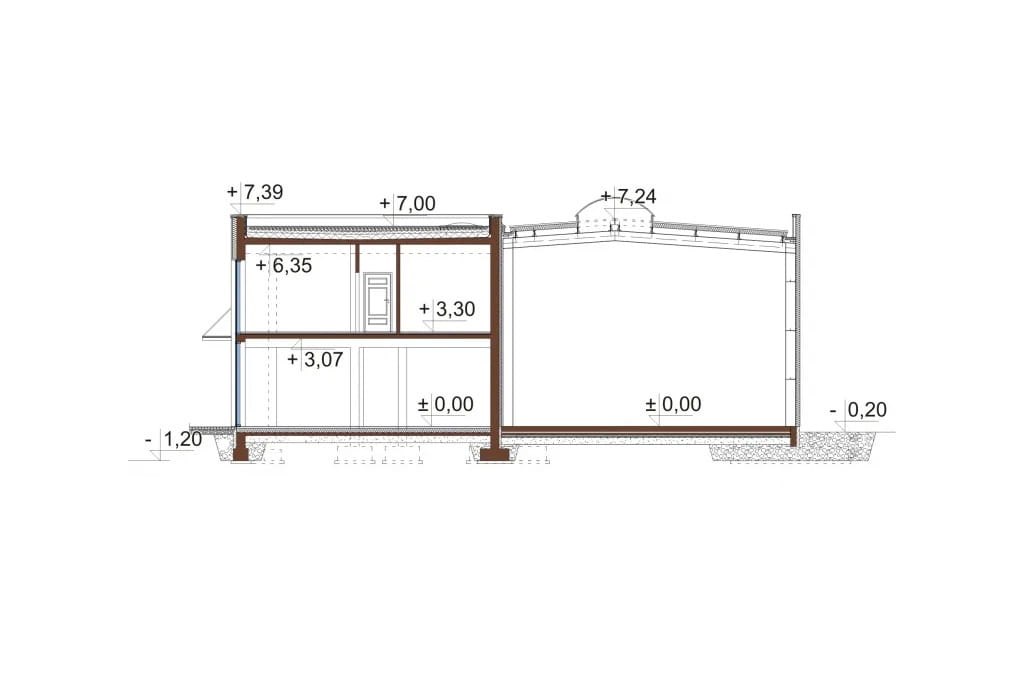

Przekrój
Projekt LK-53 to doskonały przykład na połączenie nowoczesnego projektu budynku biurowego, z funkcjonalną halą produkcyjno-biurową.

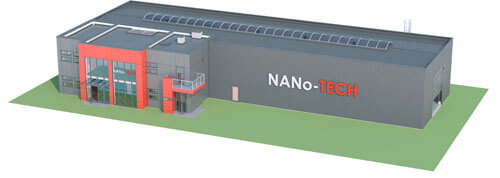

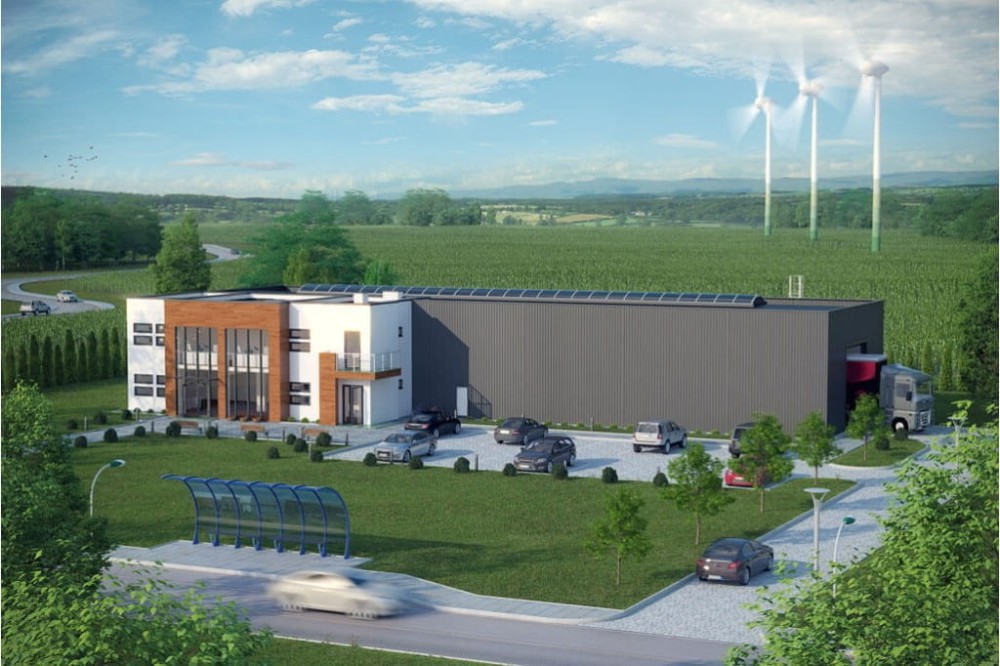

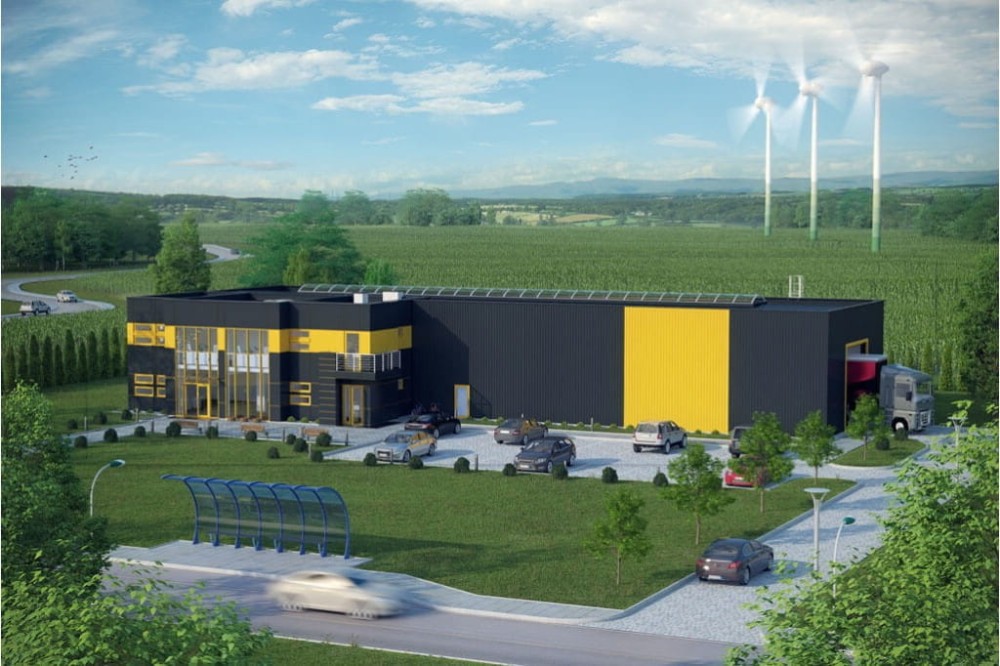

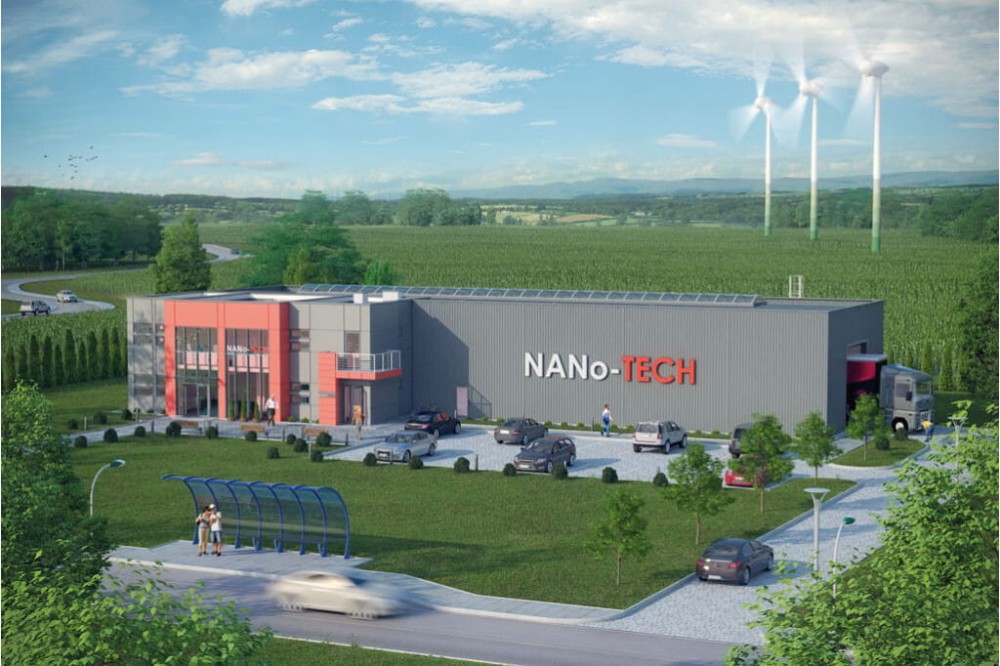

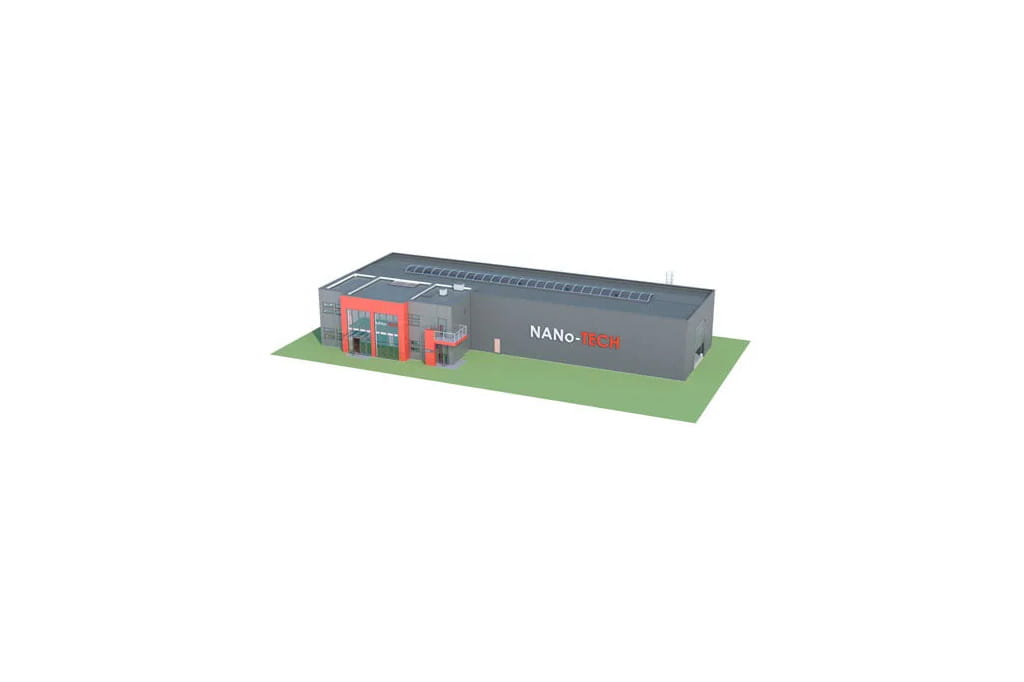

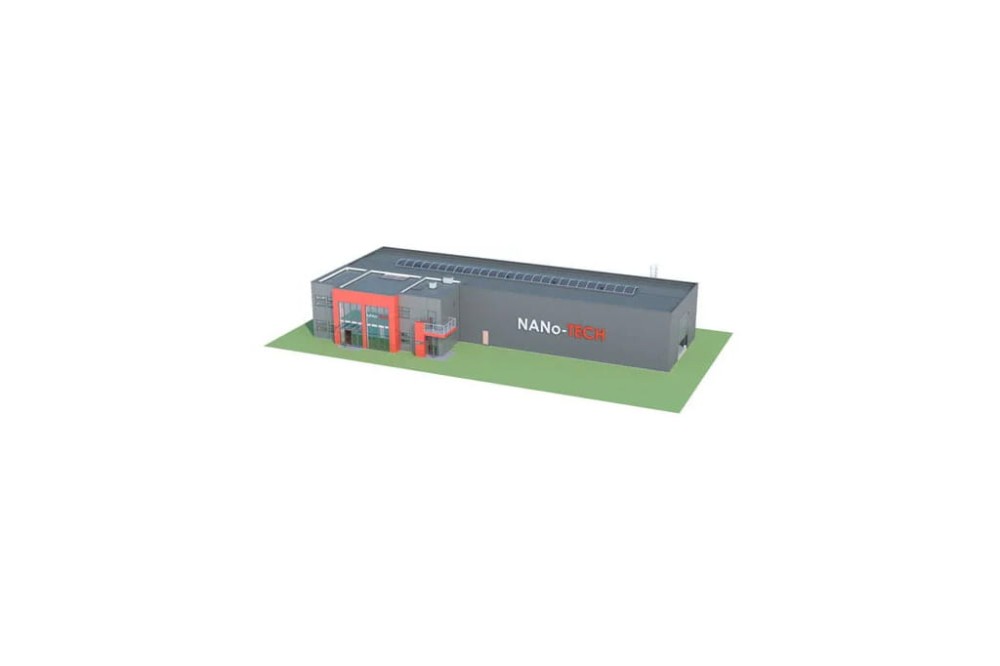

Model
LK-53 składa się z dwóch brył. Pierwszą wysunięta na front jest budynek biurowy. Jest to piętrowy obiekt z płaskim dachem, o efektownej przeszklonej elewacji frontowej, która nadaje mu nowoczesny wygląd. Za budynkiem biurowym jest przylegająca do niego hala produkcyjno-magazynowa o powierzchni ponad 510,5 m2. Projekt można realizować na działkach o minimalnej szerokości 27.80 m.

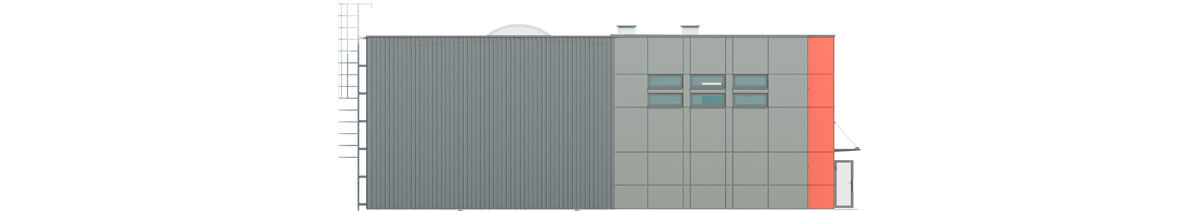

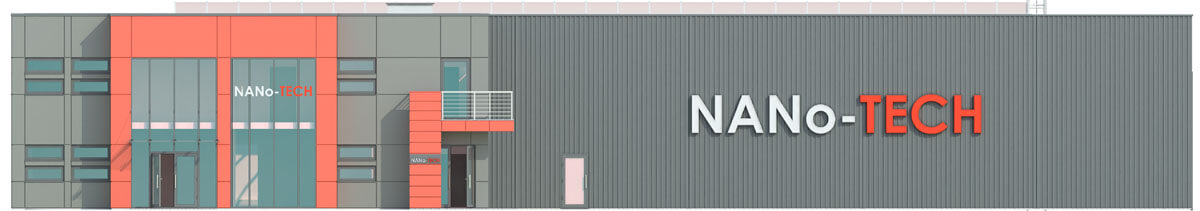

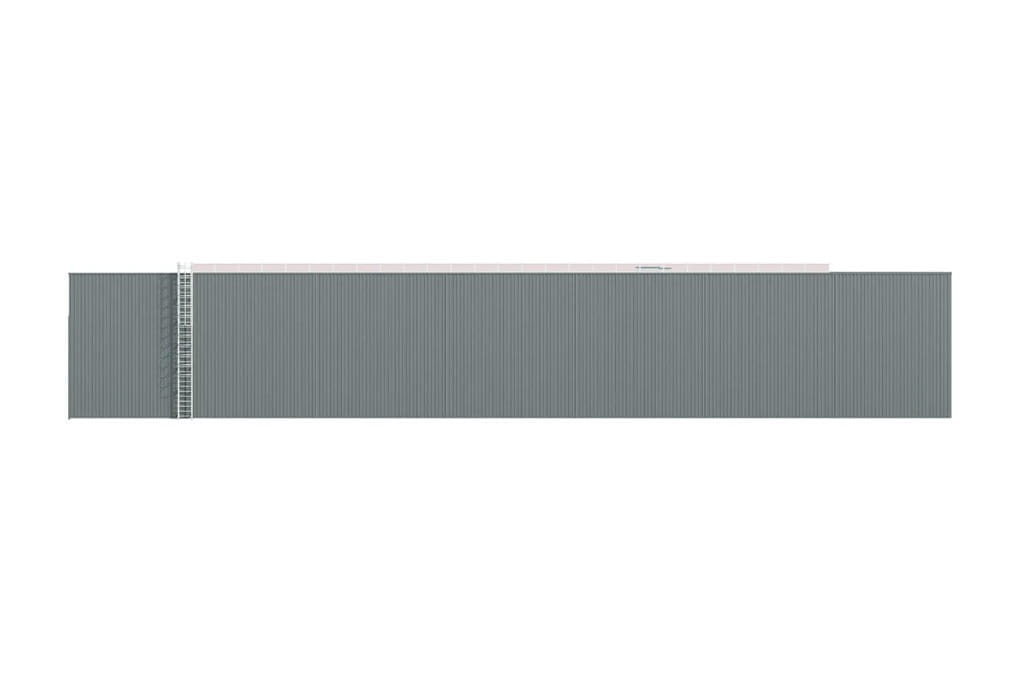

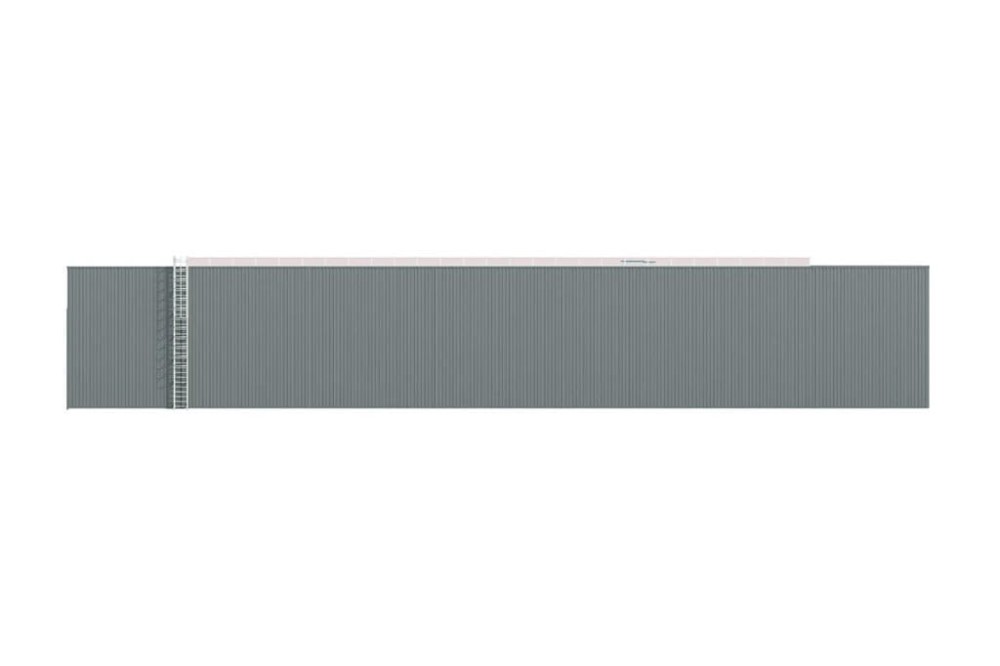

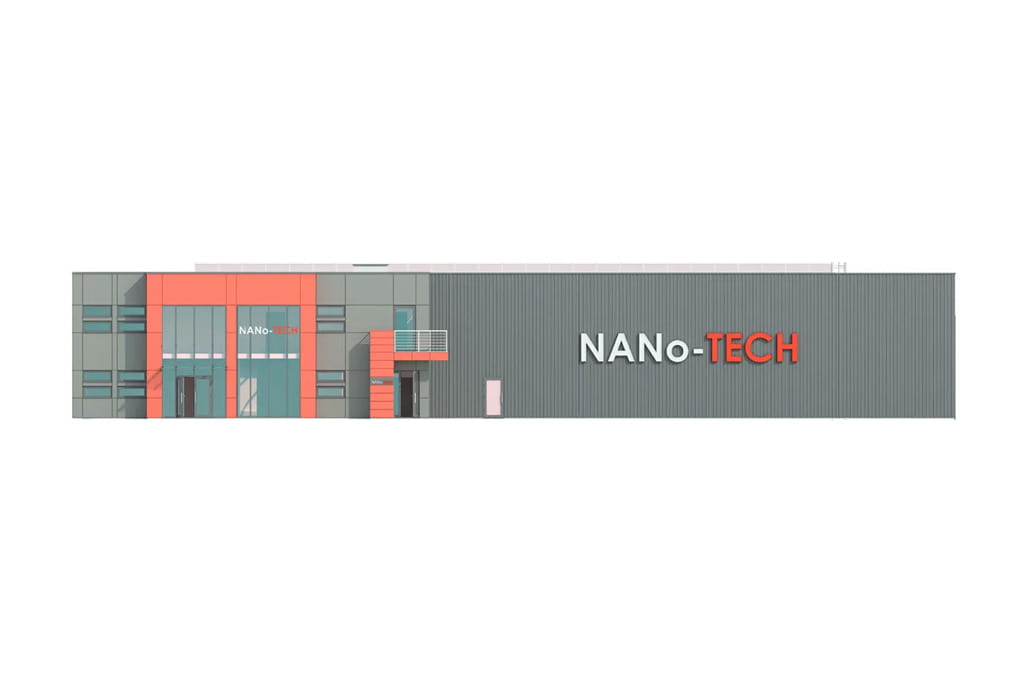

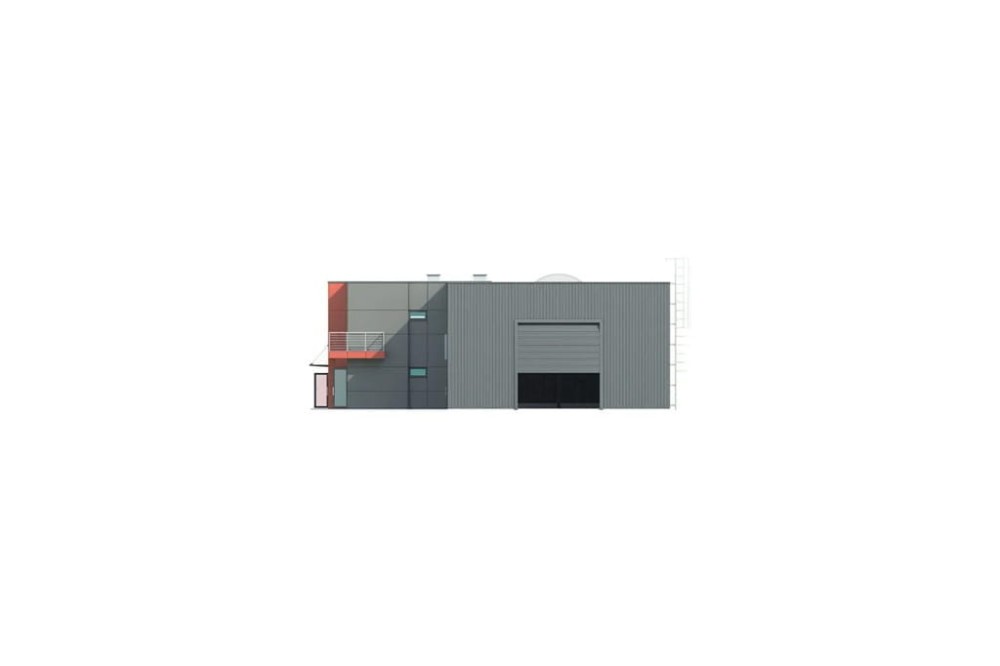

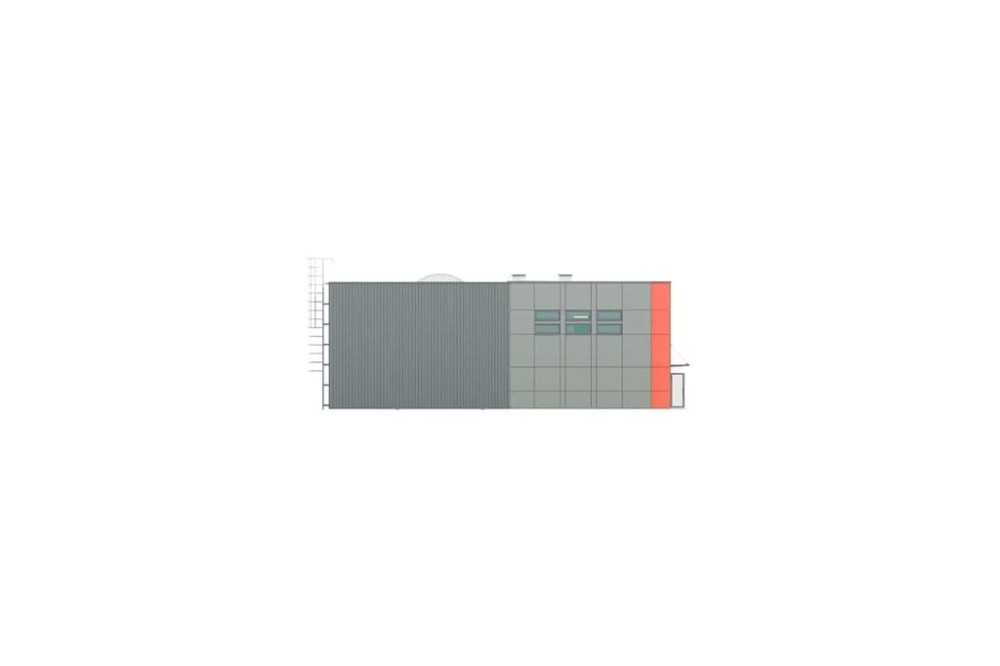

Elewacje
Informacje podstawowe
Technologia: stalowa, tradycyjna
Ściany zewnętrzne:
Część biurowa: pustak ceramiczny 29 cm, wełna mineralna lub styropian 15 cm, panel elewacyjny
Hala: konstrukcja nosna stalowa gorącowalcowana, płyta warstwowa
Strop w cześci biurowej: nad parterem żelbetowy gr 13 cm, nad piętrem stropodach żelbetowy
Kąt nachylenia stropodachu: 4°
Ogrzewanie: piec gazowy (propan butan). Na hali aparaty grzewczo wentylacyjne Volcano, w budynku biurowym ogrzewanie grzejnikowe
Wentylacja: mechaniczna (pokoje biurowe, sala konferencyjna i sala ekspozycyjna). Na parterze - wentylacja mechaniczna nawiewno wywiewna z rekuperacją
Klimatyzacja: hala mahazynowo - produkacyjna
Program: hala magazynowo - produkacyjna, sala ekspozycyjna, pokoje biurowe, salka konferencyjna, zaplecze socjalne, zaplecze sanitarne, kotłownia na propan butan.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Marek Lizak
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewno - wywiewna, klimatyzacjaj)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych części biurowej
- zgoda na zmiany w projekcie
Zdjęcia z realizacji zobacz wszystkie >>
Parametry projektu
Ogólne kategorie, do których należy ten projekt
Podstawowe parametry projektu
Uzupełniające parametry projektu
Dodatkowe parametry projektu
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
