Projekt

Sklep parterowy z poddaszem nieużytkowym do adaptacji.
Kod: LK-06B
Zadzwoń do nas!
PN - PT od 8 do 16: 780 001 242,
508 037 512, 12 414 35 34
KOSZTORYS
PROJEKTU DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 9 900 PLN KUP
PROJEKT



Model



Projekt LK-06B - model

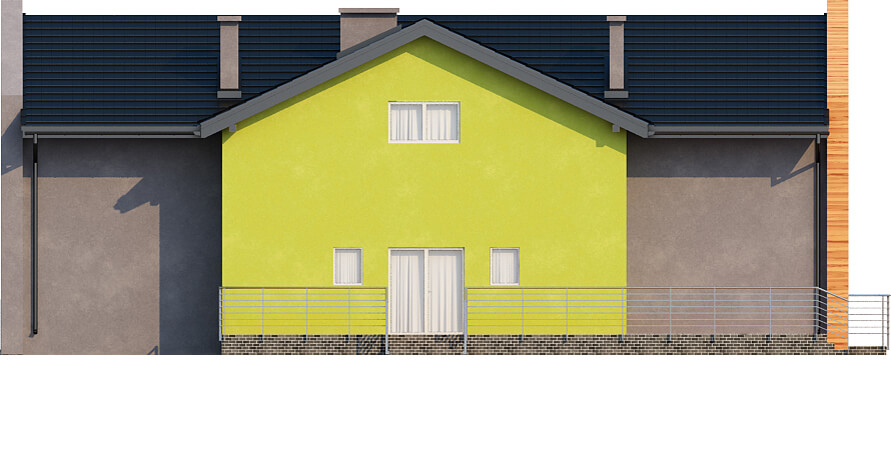

Elewacje



Projekt LK-06B - elewacja
elewacja ogrodowa
Projekt LK-06B - elewacja
elewacja frontowa
Projekt LK-06B - elewacja

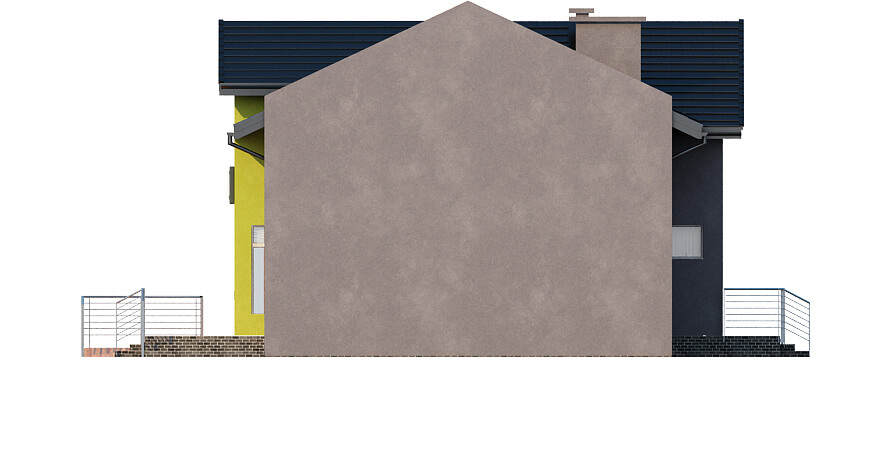

elewacja boczna
Projekt LK-06B - elewacja
elewacja boczna

zobacz realizacje naszych projektów

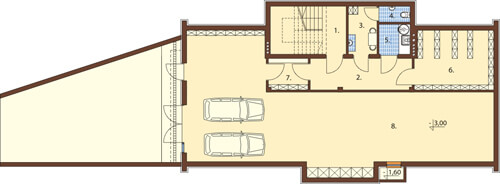

Rzut piwnicy



Projekt LK-06B - rzut

 Piwnica: 159,52m2

1. Komunikacja 6.06m2

2. Korytarz 12.55m2

3. Pomieszczenie socjalne 5.40m2

4. WC 1.95m2

5. Kotłownia 3.67m2

6. Magazyn 18.23m2

7. Przedsionek 4.92m2

8. Garaż dwustanowiskowy z częścią zapasową 106.74m2

Projekt posiada pełne podpiwniczenie. Zaprojektowaliśmy w nim garaż dwustanowiskow z częścią zapasową oraz zaplecze sklepu, na które składa się: magazyn, pomieszczenie socjalne, WC i kotłownia.

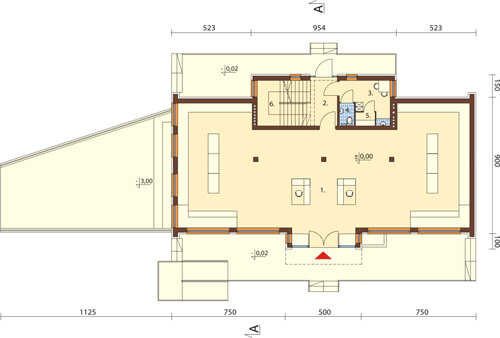

Rzut parteru



Projekt LK-06B - rzut

 Parter: 170.62m2

1. Hala sprzedaży 145.42m2

2. Komunikacja 5.69m2

3. Pomieszczenie socjalne 7.09m2

4. WC 1.50m2

5. Przebieralnia 1.17m2

6. Schody 9.75m2

Na parterze jest główna część handlowa z dużą halą sprzedaży o powierzchni 145.42 m2. Dla pracowników zaprojektowaliśmy pomieszczenie socjalne z przebieralnią oraz WC.

Rzut poddasza



Projekt LK-06B - rzut

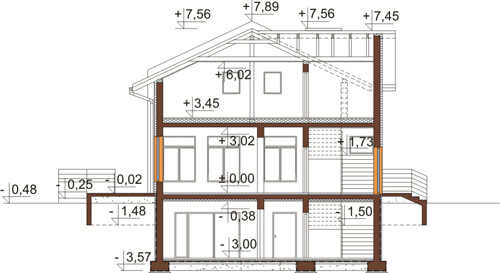

Przekrój



Projekt LK-06B - przekrój



Zadaj pytanie dotyczące tego projektu  kliknij

Projekt sklepu LK-06B, parterowy z poddaszem do adaptacji, podpiwniczony. Budynek może pełnić funkcję sklepu spożywczego lub przemysłowego.

Technologia: ściany zewnętrzne - pustak ceramiczny, styropian 15 cm, tynk zewnętrzny
Stropy: żelbetowe
Kąt nachylenia dachu: 25°
Ogrzewanie: kotłownia gazowa, pompa ciepła do cwu,
Program użytkowy:  sala sprzedaży, zaplecze socjalne,  zaplecze sanitarne, zaplecze magazynowe, kotłownia, garaż dwustanowiskowy z częścią gospodarczą, strych (do adaptacji) : powierzchnia nieużytkowa - 132,69 m2

 ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, c.w.u)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 199.92 m²
Powierzchnia użytkowa: 354.44 m²
Kubatura: 1985.00 m³
Szerokość działki: 20.40 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.
Ilość kondygnacji: 3
Liczba pomieszczeń: 17
Kąt nachylenia dachu: 25°
Pokój na parterze: Nie
Wysokość budynku: 8.37 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 58.61 kWh/(m²·rok)
ZAWARTOŚĆ PROJEKTU:



Projekt dostosowany do aktualnych norm dostępny w terminie ustalonym z biurem

Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: z garażem, z garażem dwustanowiskowym
Piwnica: podpiwniczony
Poddasze: Poddasze nieużytkowe do adaptacji
Typ: gospodarczo-garażowe, handlowo-usługowe, komercyjne, projekt sklepu, projekt sklepu samoobsługowego, projekt budynku gospodarczo-garażowego, świetlica

Architekt: Ewa Ferfecka-Homola, Dawid Skowron
CENA 3 EGZ. PROJEKTU

9 900 PLN

KUP
PROJEKT

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
