Restauracja, Dom weselny
Kod: K-19
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt na zamówienie dostępny w terminie ustalonym z biurem skontaktuj się >> |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
K-19. Projekt restauracji, projekt domu weselnego, projekt karczmy, projekt zajazdu, projekt baru, projekt budynku konferencyjnego, projekt pensjonatu, projekt hotelu, projekt motelu, projekt budynku noclegowego,

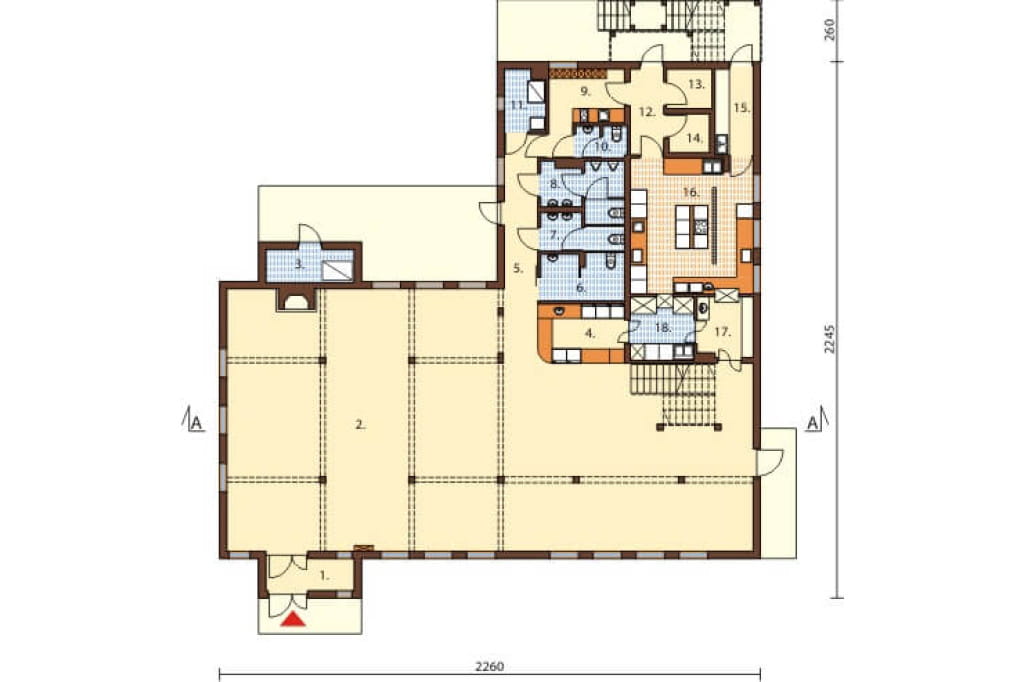

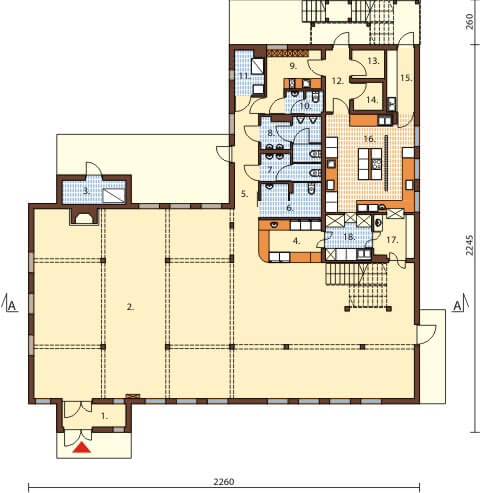

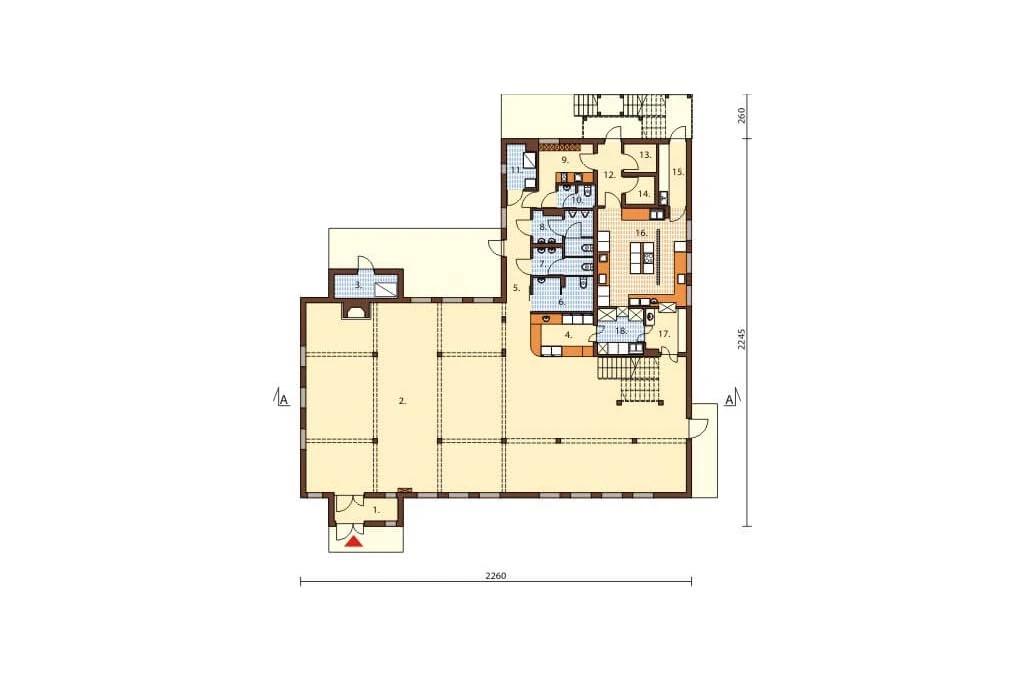

Rzut parteru
1. Wiatrołap 5,0 m2
2. Sala konsumpcyjna + komunikacja 206 m2
3. Pomieszczenie gospodarcze 5,0 m2
4. Bar 8,8 m2
5. Korytarz 9,9 m2
6. WC dla osób niepełnosprawnych, WC damski + przedsionek 6,7 m2
7. WC damski + przedsionek 4,6 m2
8. WC męski + przedsionek 5,6 m2
9. Pomieszczenie socjalne 8,6 m2
10. WC dla personelu + przedsionek 2,8 m2
11. Kotłownia c.w.u. 4,5 m2
12. Korytarz 5,0 m2
13. Magazyn 3,1 m2
14. Chłodnia 2,8 m2
15. Obróbka warzyw + wyparzalnia jaj 5,8 m2
16. Kuchnia 29,2 m2
17. Rozdzielnia kelnerska 5,8 m2
18. Zmywalnia 7,1 m2
Na parterze wydzielono dwie strefy - jedną otwartą ku górze, przeznaczoną do stworzenia sali restauracyjnej lub tanecznej, drugą z zapleczem. Przestrzeń otwarta o ponad 200m2
doskonale sprawdzi się przy organizacji karczmy lub domu weselnego, można w niej bowiem wydzielić zarówno miejsca ze stolikami konsumpcyjnymi, wygodny bar, jak i parkiet przeznaczony do tańca. Zaplecze tworzą: węzły sanitarne - dla gości i pracowników, duża kuchnia, magazyny, zmywalnia itp. Co ważne jedna z toalet została dostosowana do potrzeb osób niepełnosprawnych.

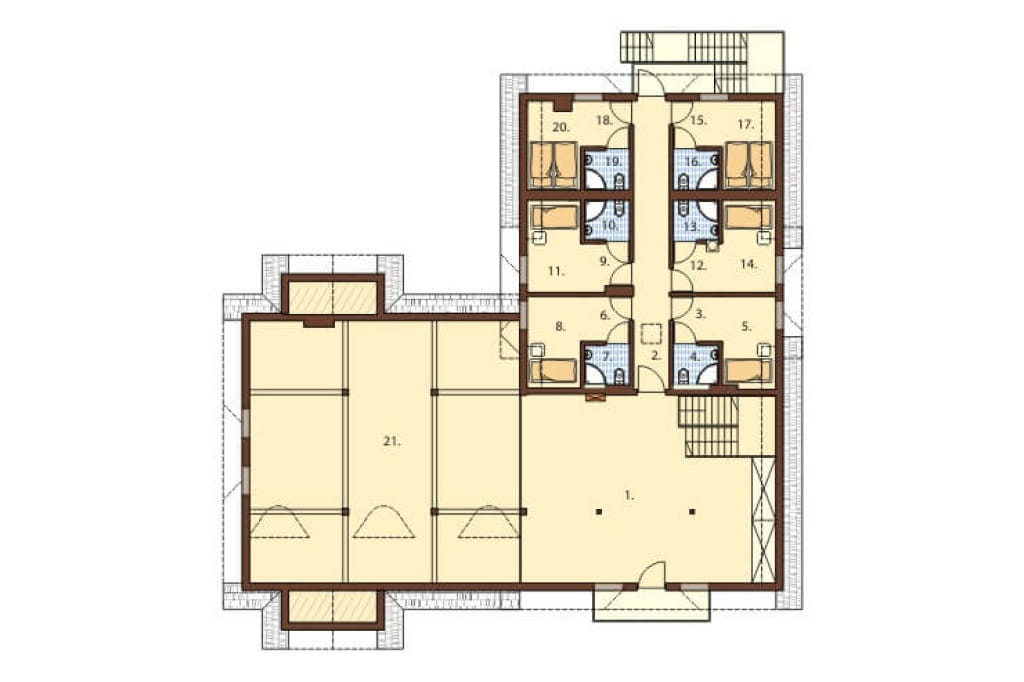

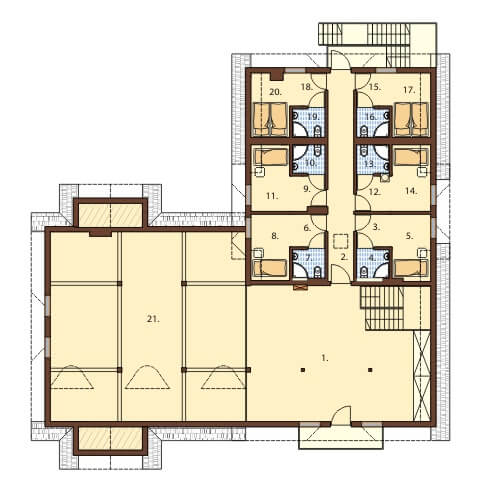

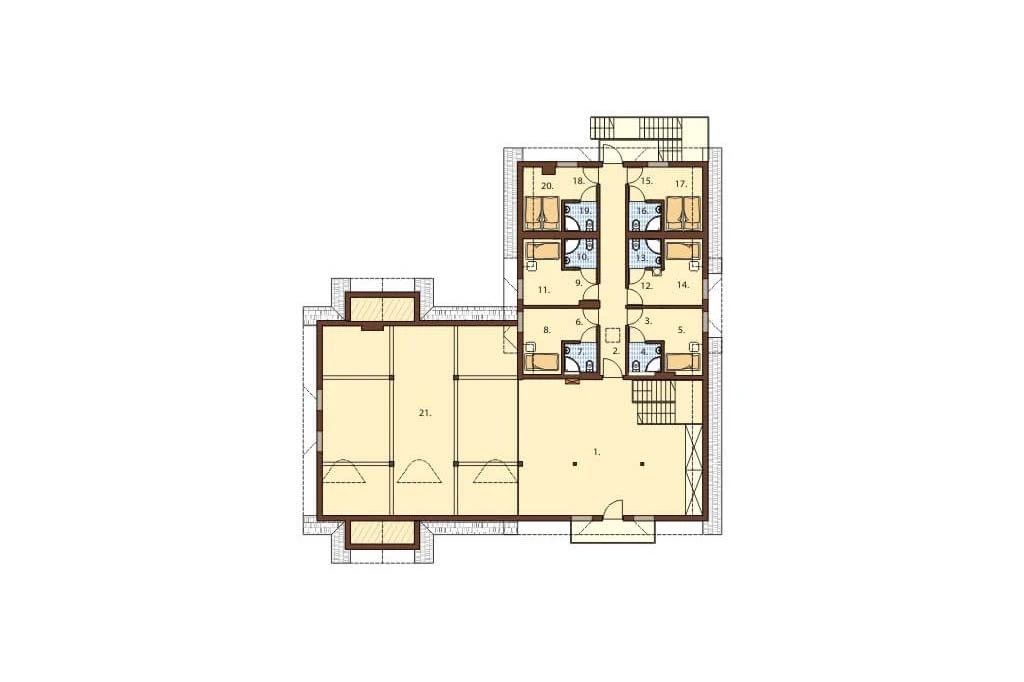

Rzut piętra / antresoli
1. Antresola + 1/2 komunikacji 75,1 m2
2. Korytarz 18,1 m2
3. Hall 2,5 m2
4. Łazienka 3,4 m2
5. Pokój 8,8 m2
6. Hall 2,5 m2
7. Łazienka 3,3 m2
8. Pokój 9,0 m2
9. Hall 2,4 m2
10. Łazienka 3,1 m2
11. Pokój 9,3 m2
12. Hall 2,6 m2
13. Łazienka 3,1 m2
14. Pokój 9,3 m2
15. Hall 2,5 m2
16. Łazienka 3,1 m2
17. Pokój 7,6 m2
18. Hall 2,5 m2
19. Łazienka 3,1 m2
20. Pokój 7,6 m2
21. Pustka nad salą konsumpcyjną
Część poddasza nie została przekryta stropem ze względu na wertykalne otwarcie głównej sali konsumpcyjnej. Zorganizowano tu jednak sześć pokoi jedno i dwuosobowych z prywatnymi łazienkami. Do tej bardziej prywatnej strefy prowadzą dodatkowo bezpośrednie schody zewnętrzne.

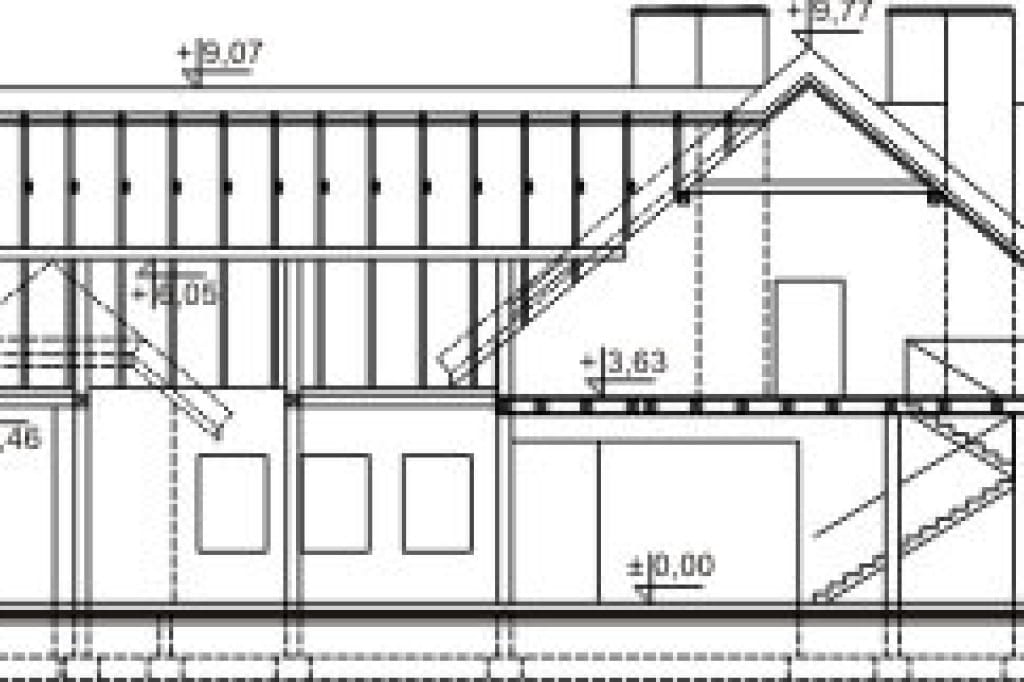

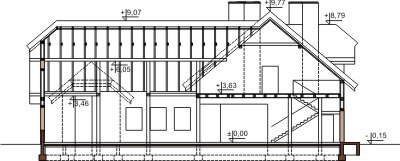

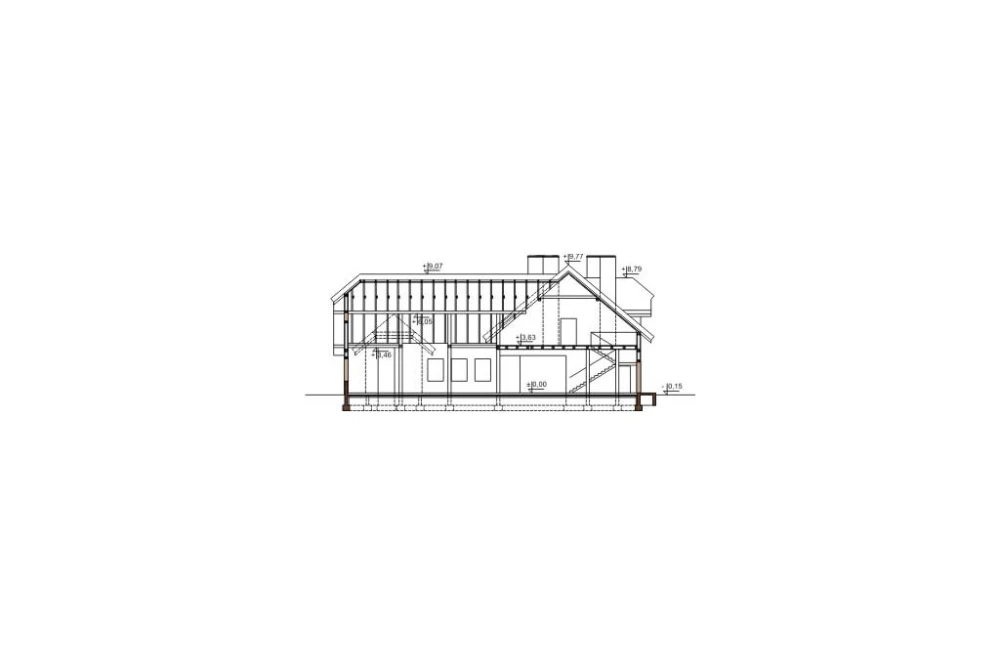

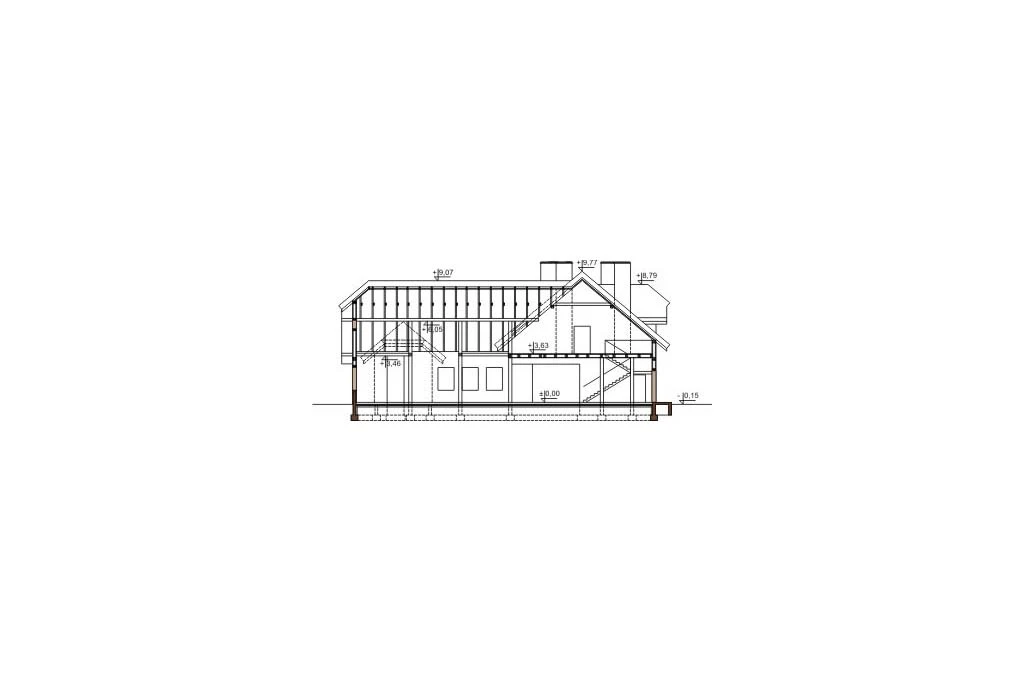

Przekrój

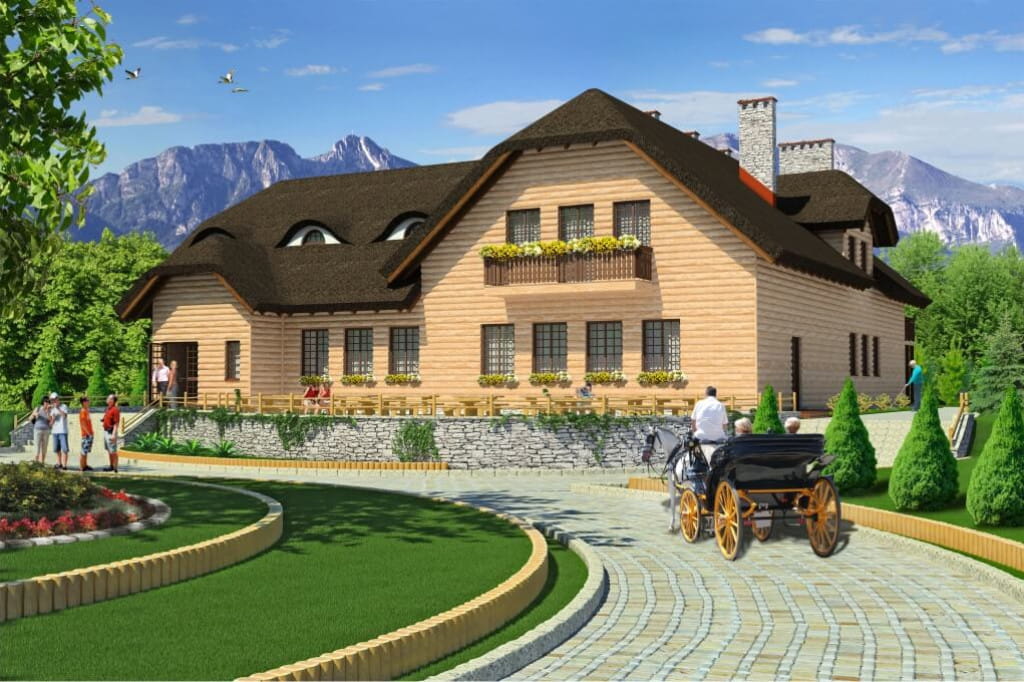

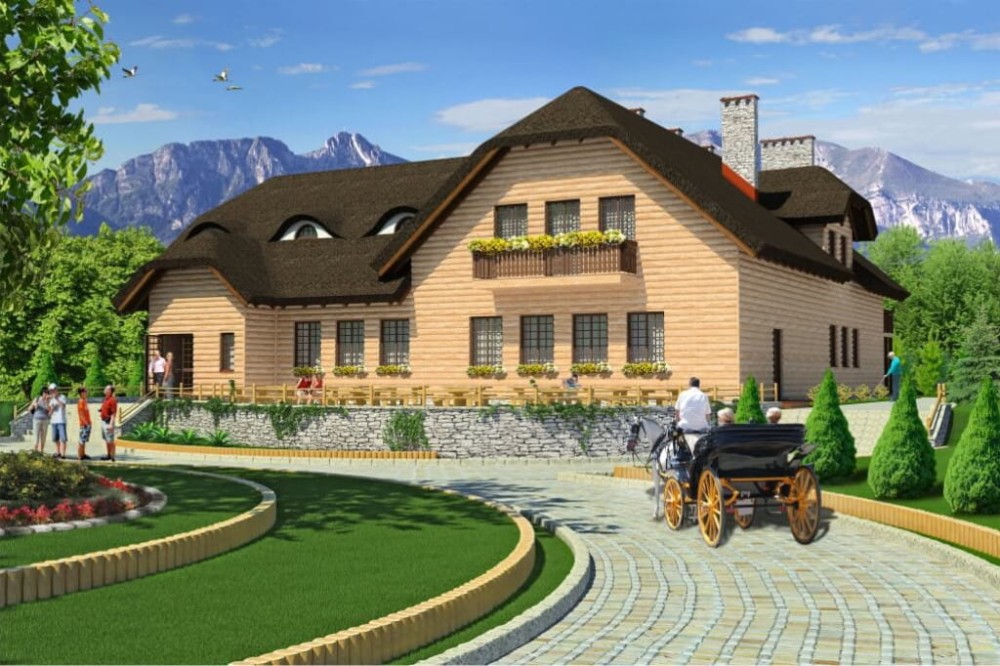

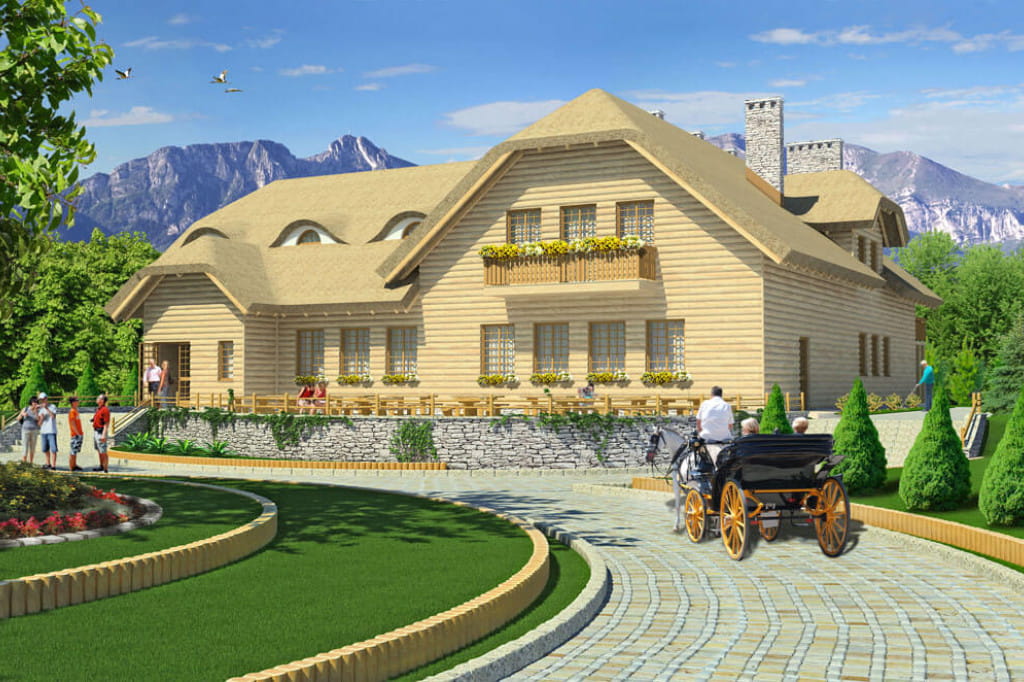

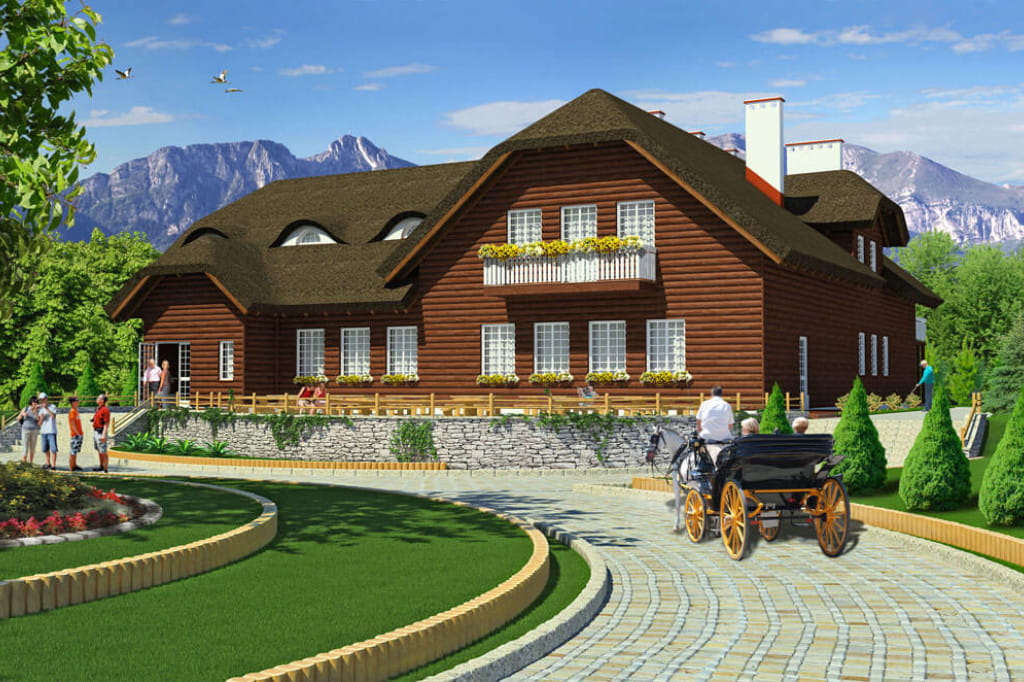

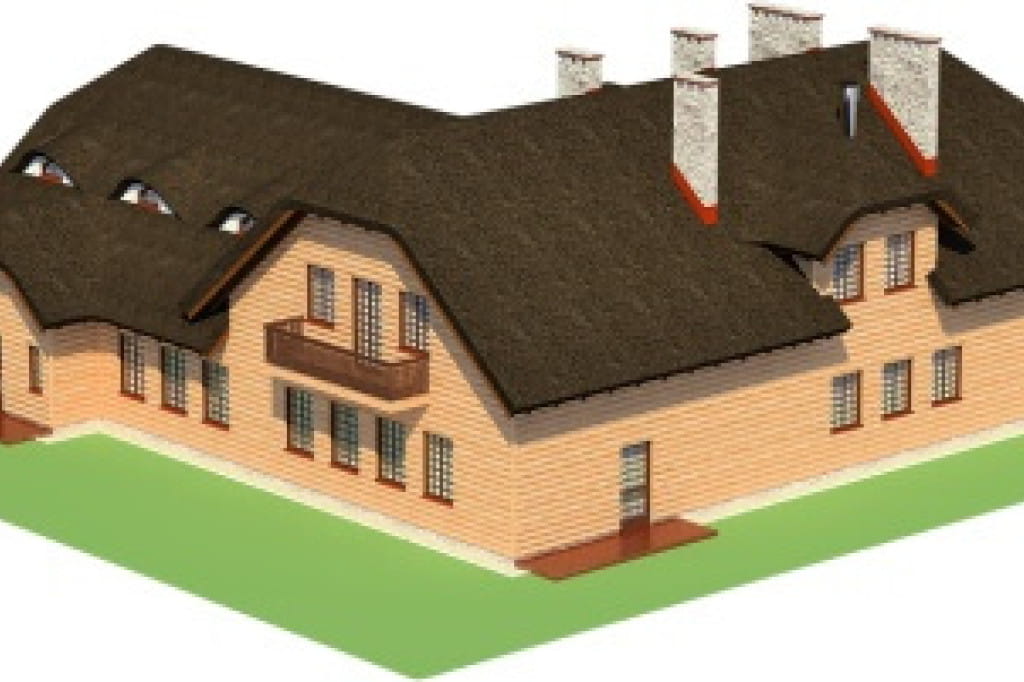

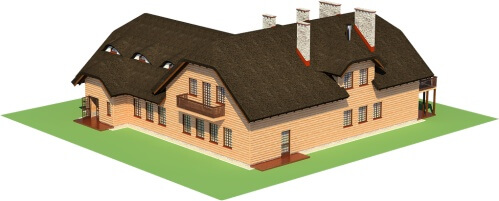

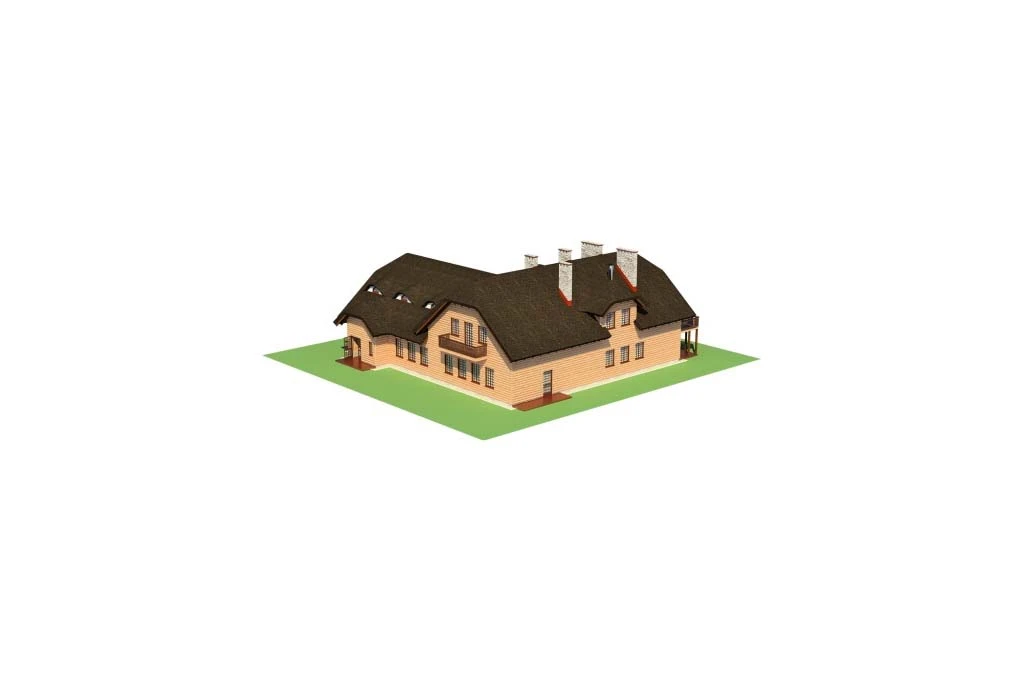

Model 3D
Bryła budynku, ze względu na kształt zbliżony do litery L jest znakomitą alternatywą dla typowych, prostych budynków. Ponadto pozwala dodatkowo na stworzenie przyjemnego zakątka od strony ogrodowej i wydzielenie tarasu ograniczonego dwoma ścianami zewnętrznymi. Styl podhalański może podkreślić zastosowanie drewnianych okładzin elewacyjnych oraz pokrycie dachu odpowiednim materiałem. Tradycyjny styl urozmaicają nowoczesne detale np. opływowe lukarny.

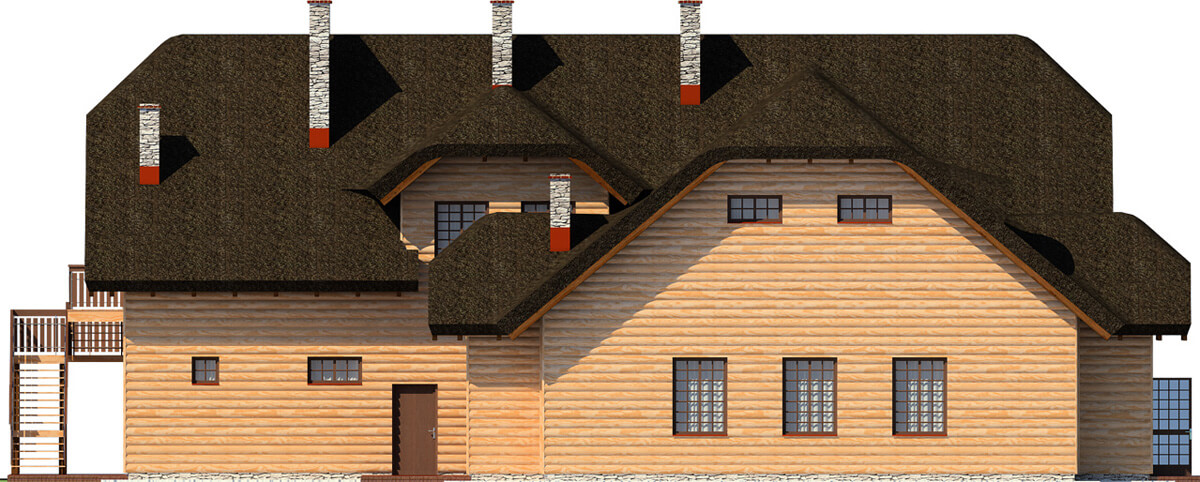

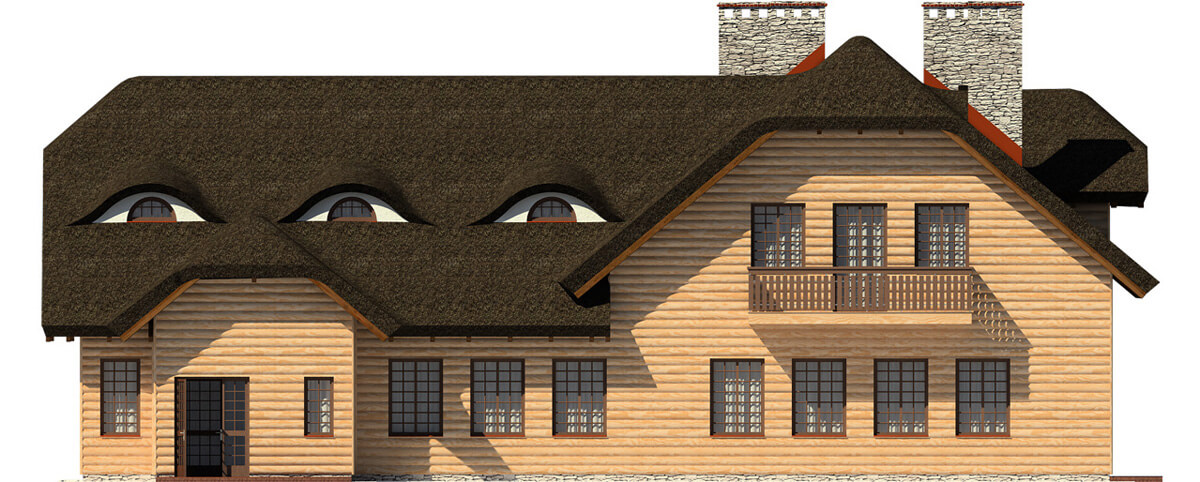

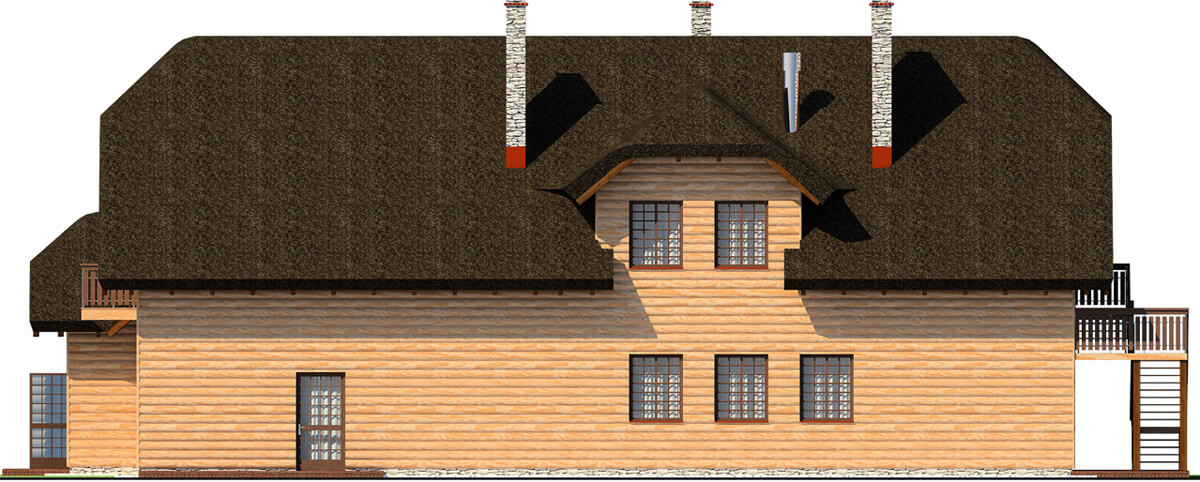

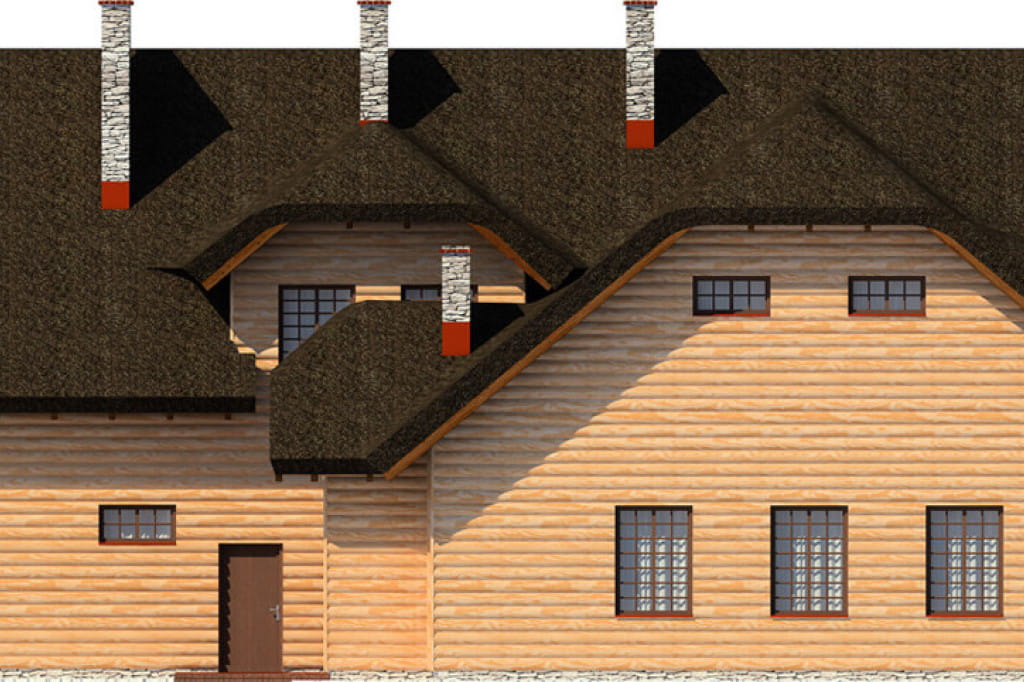

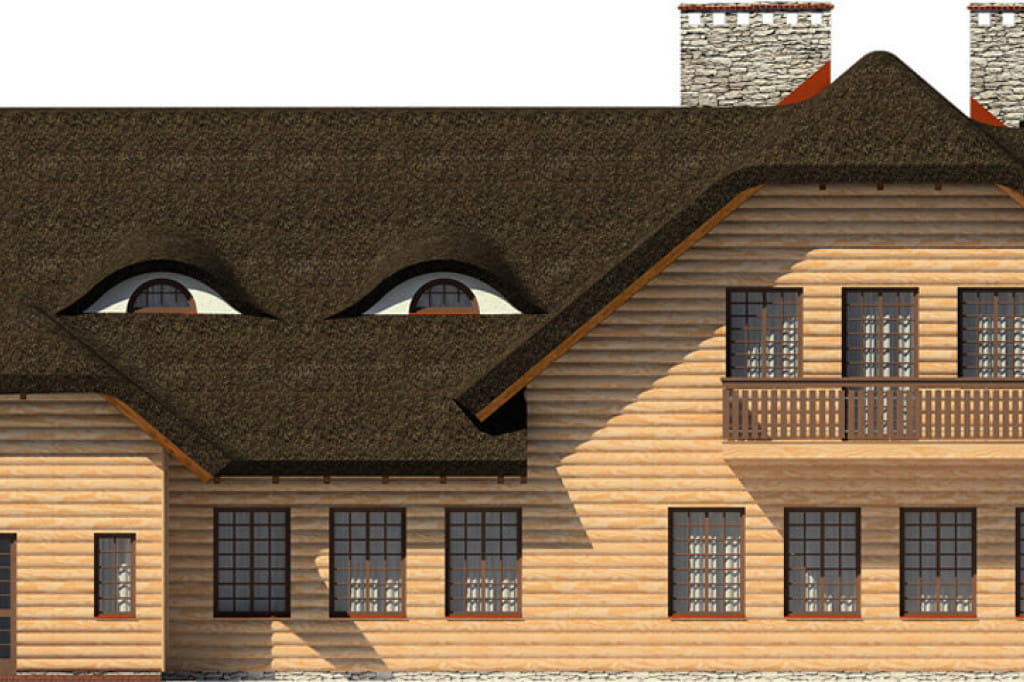

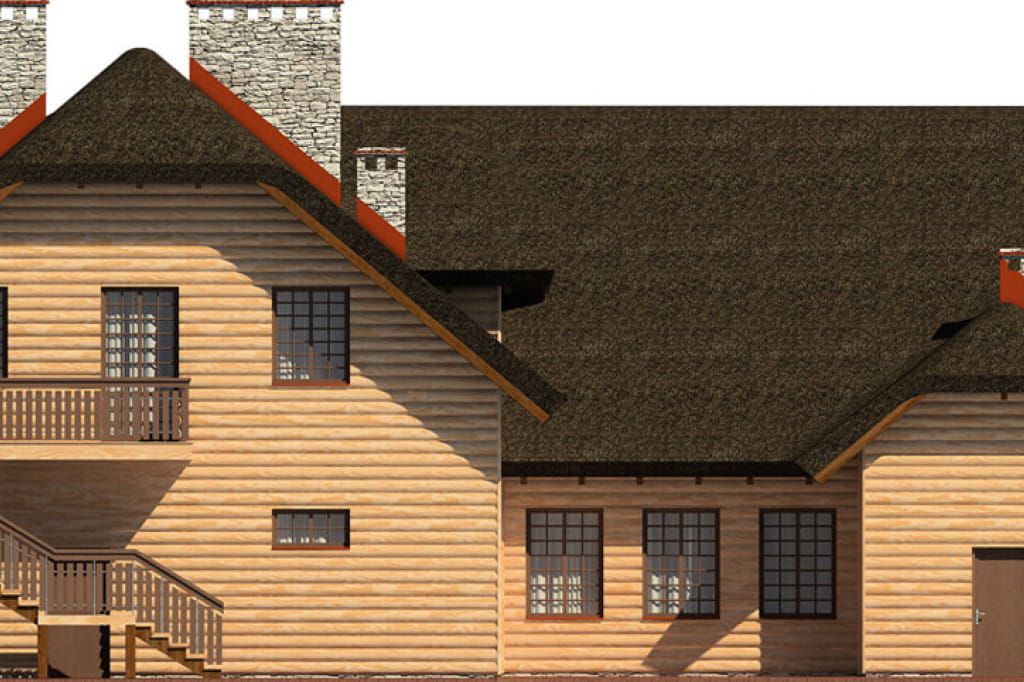

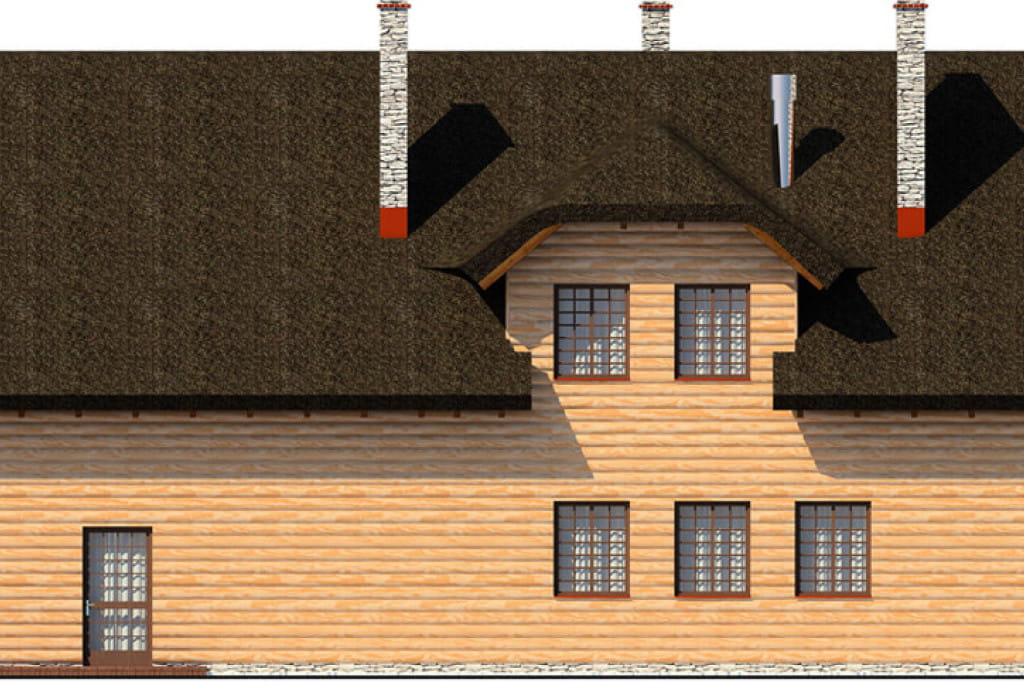

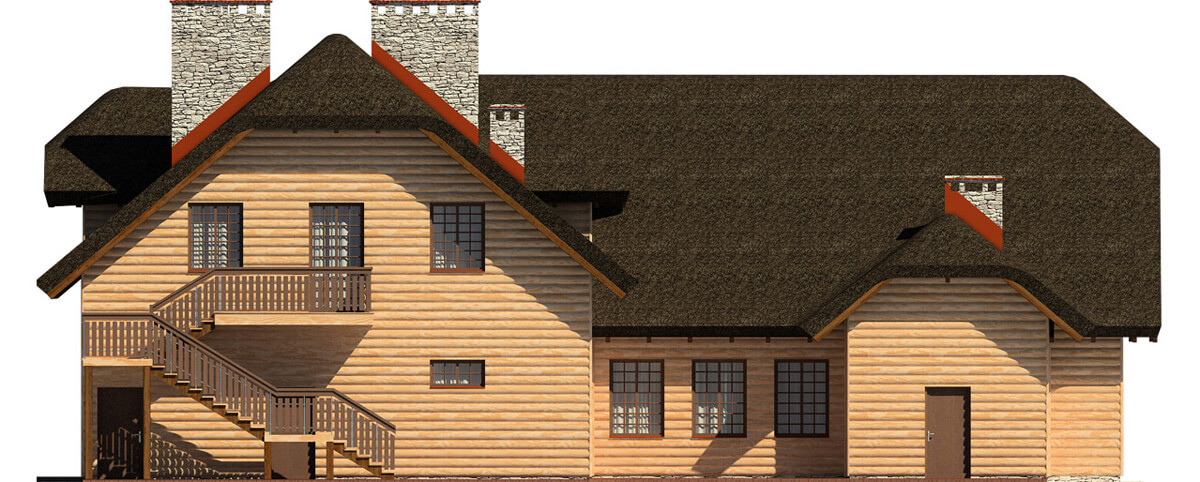

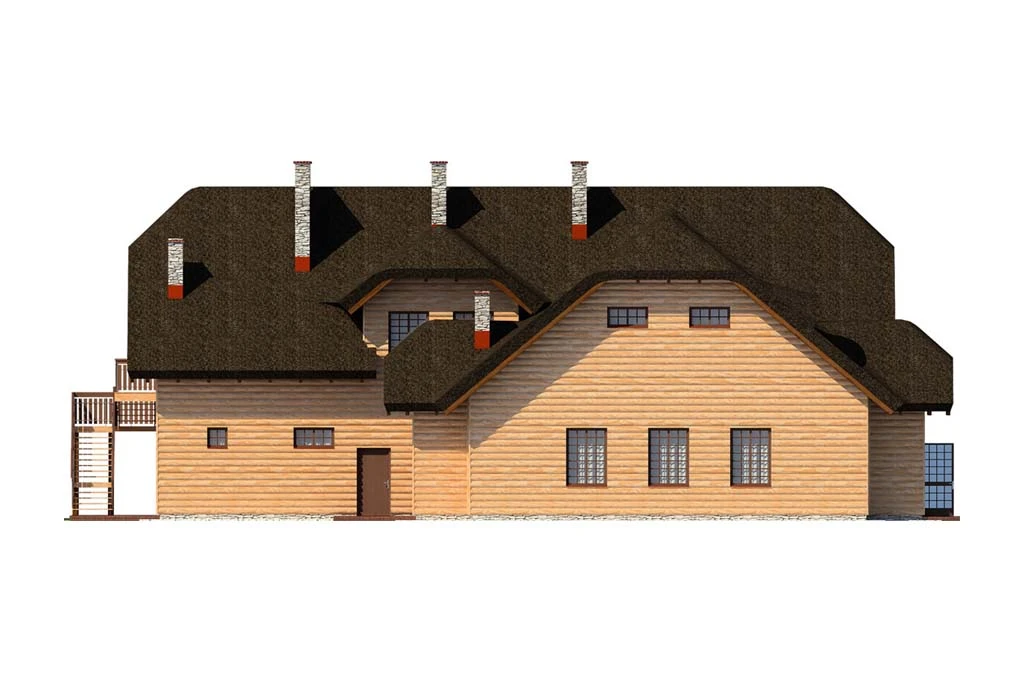

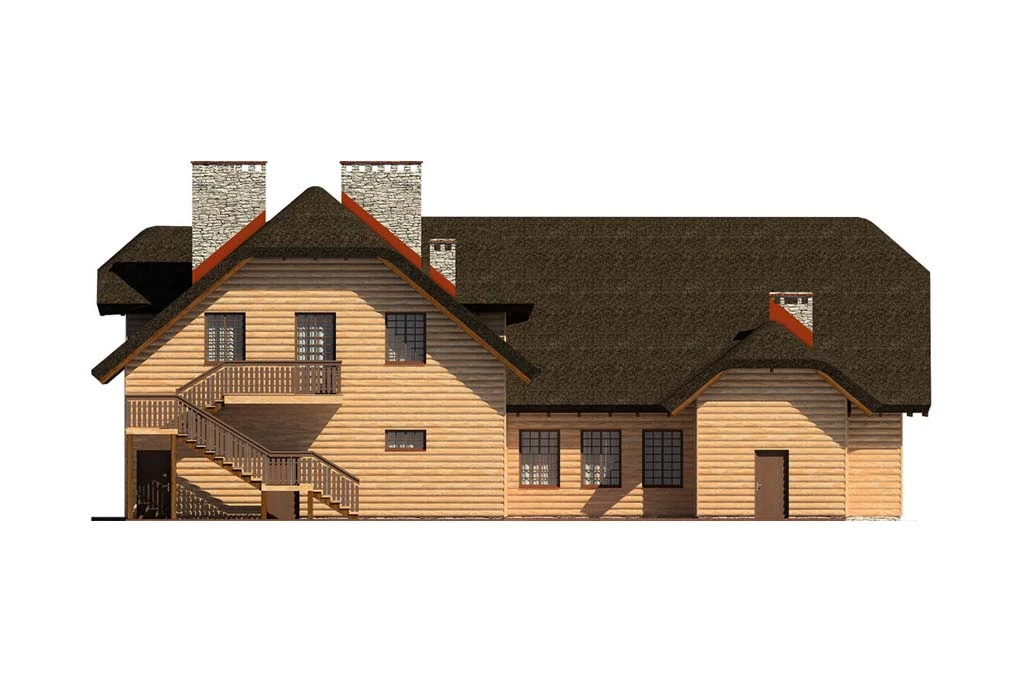

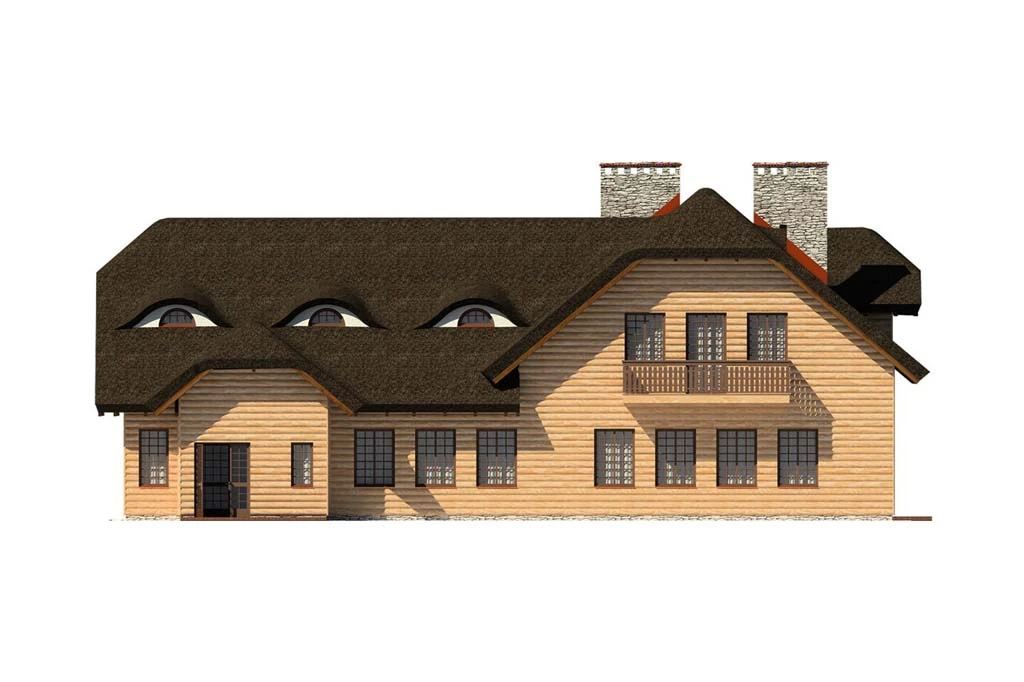

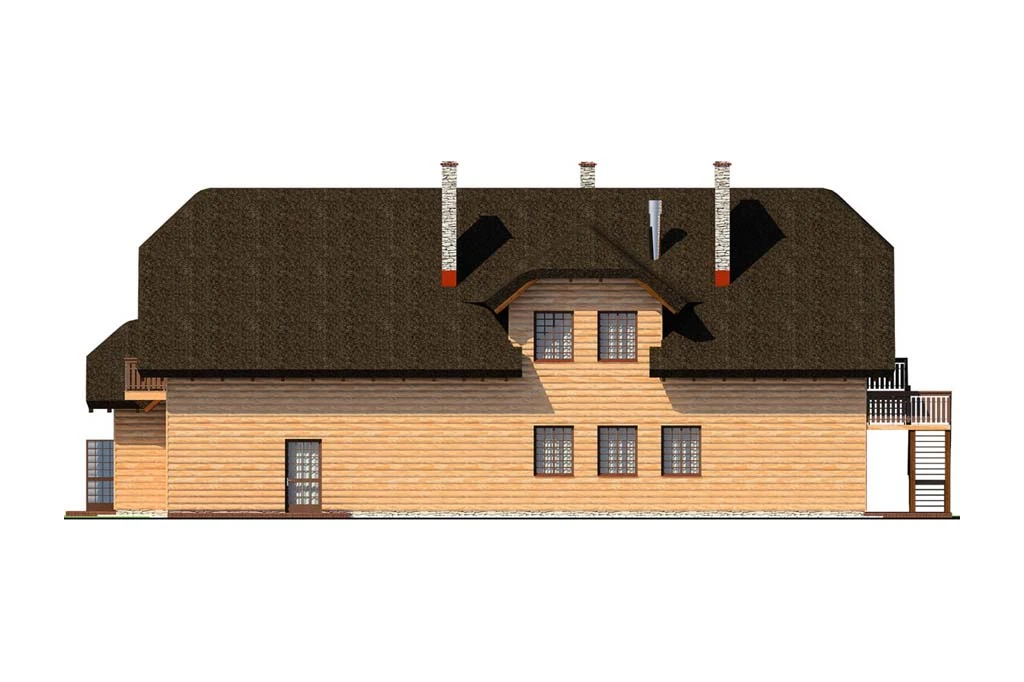

Elewacje
Informacje podstawowe
Projekt budynku gastronomicznego z zapleczem noclegowym, pełniący funkcję domu weselnego K-19, parterowy z częściowym poddaszem użytkowym, niepodpiwniczony.
Technologia: ściany zewnętrzne - płyta GKF 2x1,25 cm lub okładzina drewniana, belki drewniane 10x20 cm, wełna mineralna 20 cm, płyta OSB 1,8 cm, okładzina drewniana imitująca bal 3,2 cm.
Stropy: drewniane.
Kąt nachylenia dachu: 40°.
Ogrzewanie: parter - piec gazowy nadmuchowy, pokoje - grzejniki elektryczne
Program: sala konsumpcyjna na 80 miejsc, kuchnia, zaplecze kuchenne, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, kotłownia, antresola na 20 miejsc, 6 pokoi z łazienkami.
ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewno - wywiewna kuchni, hydranty przeciw pożarowe wewnętrzne, technologia kotłowni gazowej, technologia kotłowni c.w.u)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie, oświetlenie ewakuacyjne)
- opinie rzeczoznawców: BHP, Sanepid, P.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
- przedmiar robót budowlanych (w cenie projektu)
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie
Zdjęcia obiektu można znaleźć TUTAJ
Zobacz wersję tego projektu w technologi murowanej TUTAJ
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:

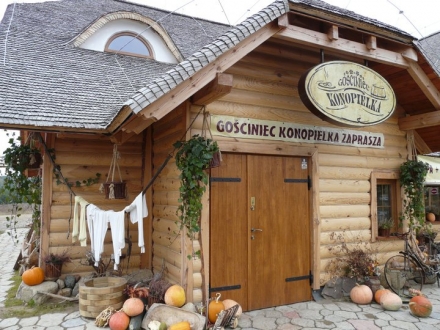

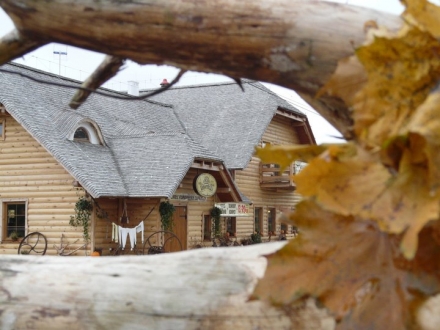

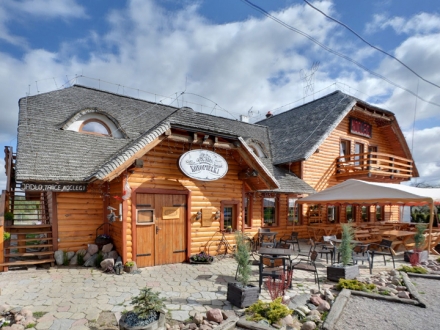

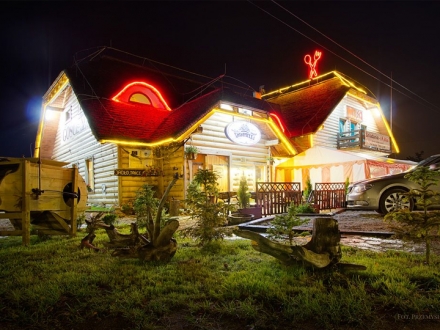

Zdjęcia z realizacji zobacz wszystkie >>
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 300 - 500
- Powierzchnia użytkowa (m²) 500 - 1000
- Powierzchnia zabudowy (m²) 300 - 500
- Kąt nachylenia dachu (°) 35 - 40
- Szerokość działki/krótszy bok (m) 30 - 40
- Wysokość budynku (m) 10 - 12
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 499.30
- Powierzchnia użytkowa (m²) 504.30
- Powierzchnia zabudowy (m²) 377.60
- Szerokość budynku/krótszy bok (m) 22
- Długość budynku/dłuższy bok (m) 23
- Wysokość budynku (m) 10.02
- Szerokość działki/krótszy bok (m) 30.60
- Kąt nachylenia dachu (°) 40°
- Rodzaj dachu dwuspadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze poddasze użytkowe
Uzupełniające parametry projektu
- Rodzaj technologii* szkieletowa / drewniana
- Układ dachu kalenicowy
- Kubatura (m³) 2642.90
- Styl podhalański
- Liczba kondygnacji 2
- Rodzaj ogrzewania gazowe
- Liczba pomieszczeń 28
- Liczba łazienek (bez WC) 6 - 10
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
