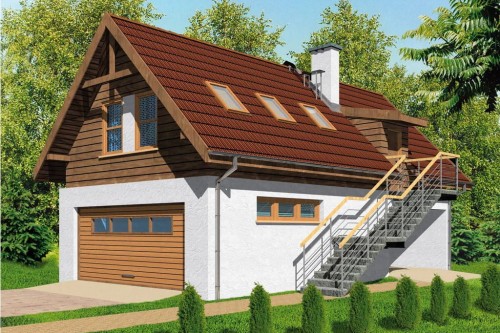

Model
Prostą bryłę zaplanowano na kształcie prostokąta, dzięki czemu budynek jest funkcjonalny i ekonomiczny. Ciekawe urozmaicenia stanowią schody zewnętrzne w nowoczesnym stylu oraz wiata samochodowa ograniczona ścianami konstrukcyjnymi zaledwie z dwóch stron. Dzięki temu budynek jest bardziej zgrabny i sprawia wrażenie lżejszego.
Elewacje
elewacja ogrodowa
elewacja frontowa
elewacja boczna
elewacja boczna
Rzut parteru

1. GARAŻ 39,8 m²

2. WIATA 24,0 m² Na parterze wydzielono garaż dwustanowiskowy oraz wiatę na jeden samochód. Strefy te posiadają wygodne połączenie dzięki umieszczeniu drzwi pomiędzy nimi, co ułatwia komunikację.

Rzut poddasza

1. WIATROŁAP 2,3 m²

2. HALL 6,3 m²

3. POKÓJ 16,6 m²

4. ŁAZIENKA 2,9 m²

5. GARDEROBA 1,5 m²

6. POKÓJ 10,3 m²

7. KUCHNIA 4,9 m² Na poddaszu zaplanowano strefę mieszkalną właściciela obiektu. Tworzą ją dwa przestronne pokoje, wydzielona kuchnia oraz obszerna łazienka z toaletą. Przestrzeń ta jest doświetlona głównie poprzez świetliki w połaci dachu.

Przekrój
Budynek jest bardzo zgrabny i dość prosty w konstrukcji. Cechuje się między innymi wyraźnie wyodrębnioną strefą mieszkalną od gospodarczej, co poprawia komfort życia.

Budynek mieszkalno-gospodarczy, parterowy z poddaszem użytkowym. Wykonany w technologii tradycyjnej. Kąt nachylenia dachu wynosi: 45°. Program: garaż, wiata, hall, kuchnia, garderoba, 2 pokoje, łazienka.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projekt budowlanych wewnętrznej instalacji sanitarnej (c.o., wod-kan, gaz)
- kosztorys inwestorski z pełnym przedmiarem robót (w cenie projektu)
- zgoda na zmiany w projekcie

Posiadamy również inną wersję tego projektu z garażem od strony podużnej i warsztatem oraz kuchnią letnia. Wersję tę można obejrzeć tutaj

Powierzchnia zabudowy: 92.40 m²
Powierzchnia użytkowa: 108.60 m²
Kubatura: 444.80 m³
Szerokość działki: 16.20 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 9
Kąt nachylenia dachu: 45°
Pokój na parterze: Nie
Wysokość budynku: 7.14 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: z garażem
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: gospodarcze, parterowe z poddaszem mieszkalnym, projekt budynku gospodarczego
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Anna Tenerowicz

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
