Budynek mieszkalno - gospodarczy
Kod: ZG-102
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

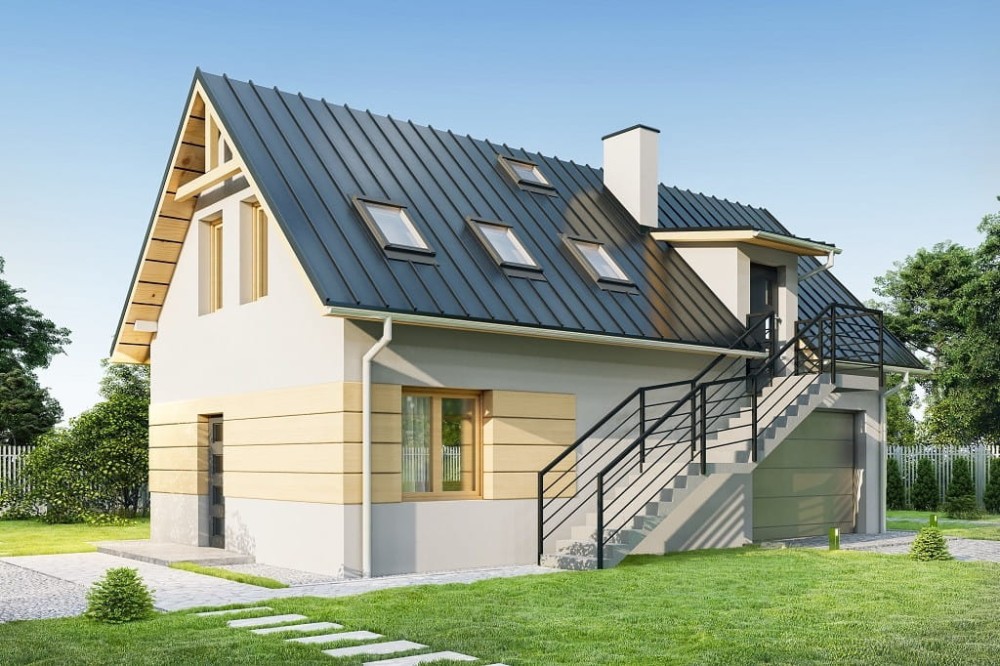

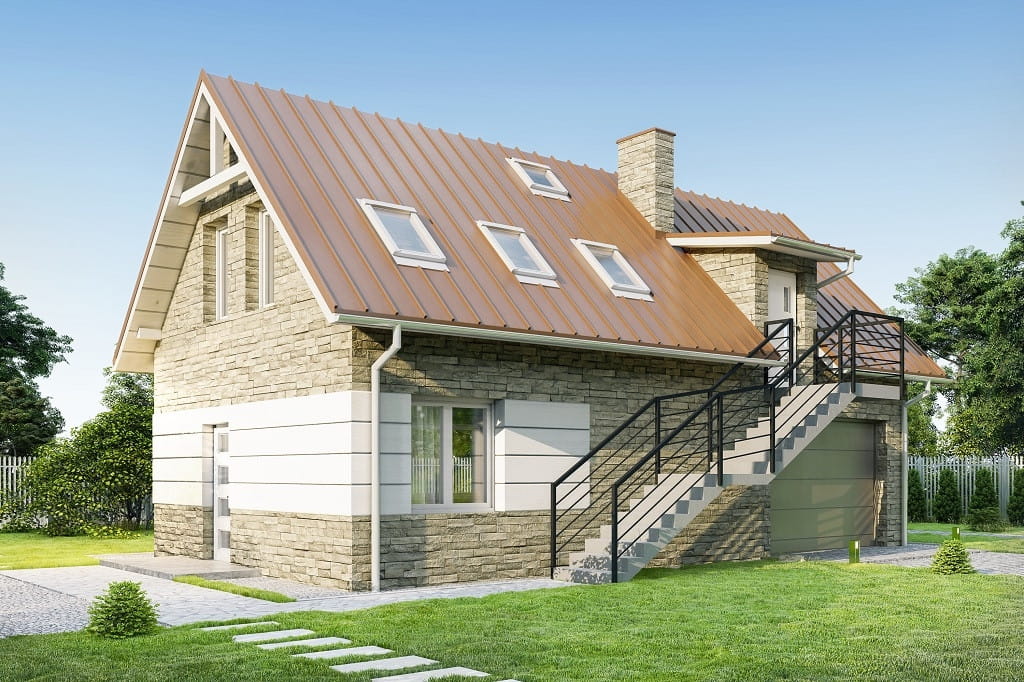

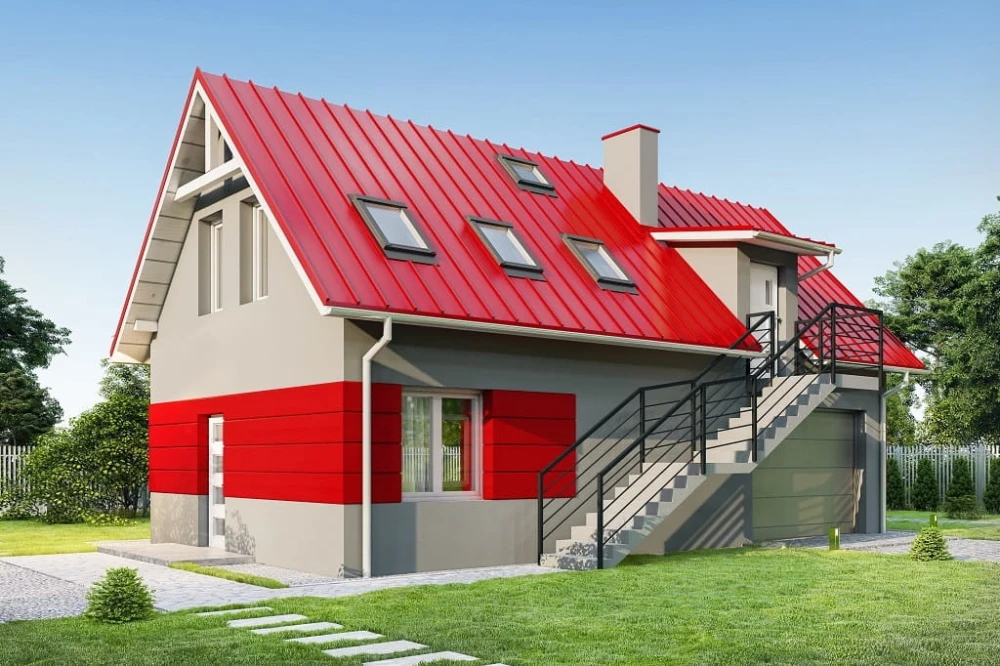

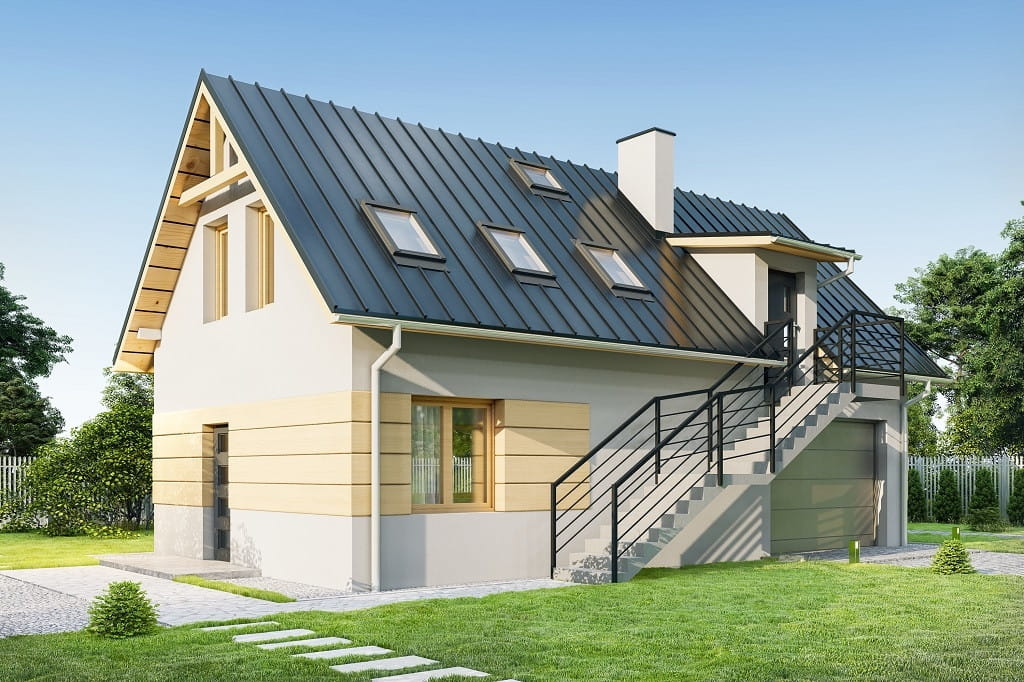

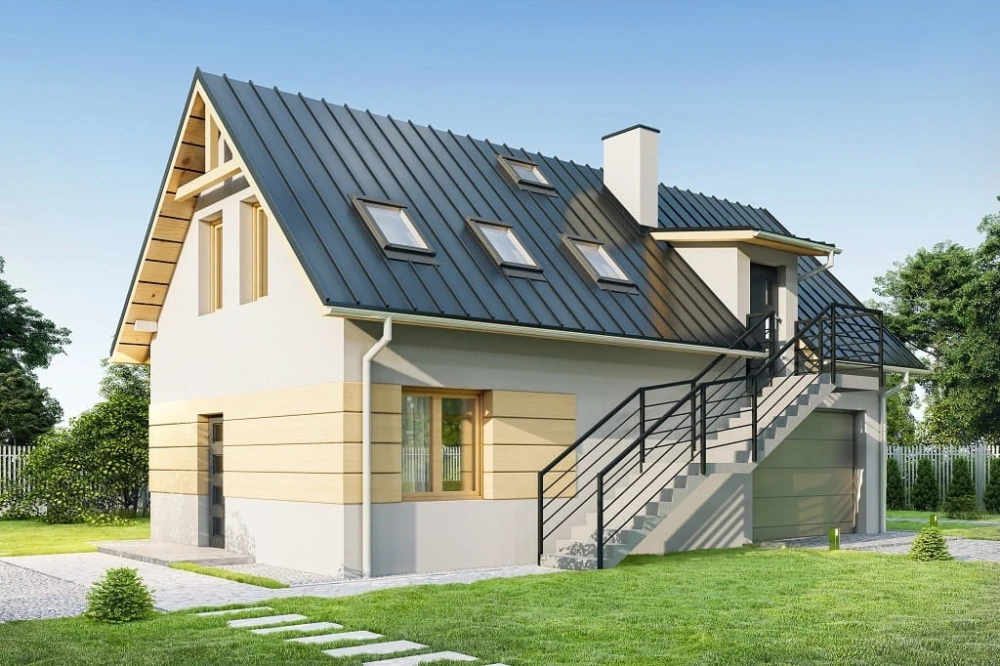

Prezentacja projektu
Opis projektu
Projekt mieszkalno-gospodarczy ZG-102 jest obiektem parterowym z poddaszem mieszkalnym. Na parterze znajduje się kuchnia letniskowa oraz warsztat. Na poddaszu znajduje się strefa mieszkalna. Projekt ogrzewany jest za pomocą kotła na paliwo gazowe. Przykryty jest dwuspadowym dachem o kącie nachylenia połaci dachowej 45°.

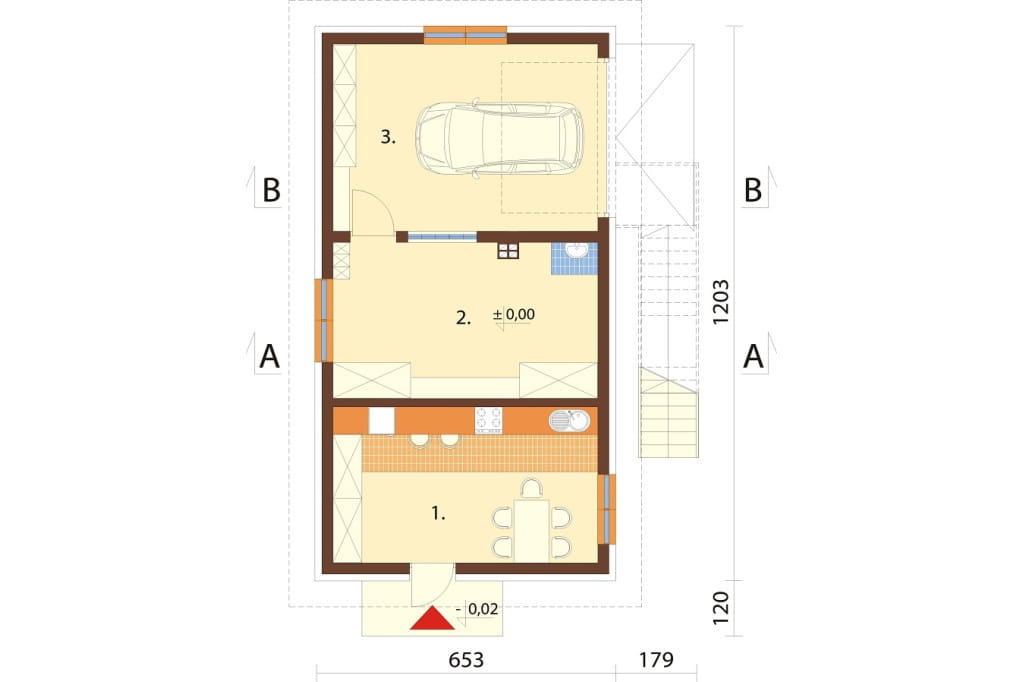

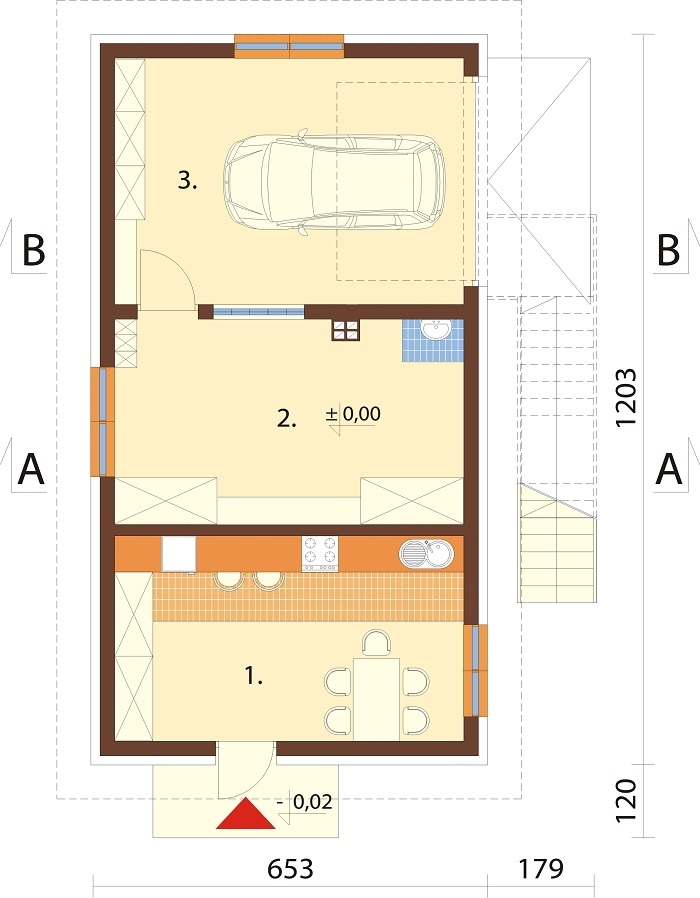

Rzut parteru
PARTER: 61,2 m2
1. Kuchnia 19,2 m2
2. Warsztat 19,0 m2
3. Garaż 23,0 m2

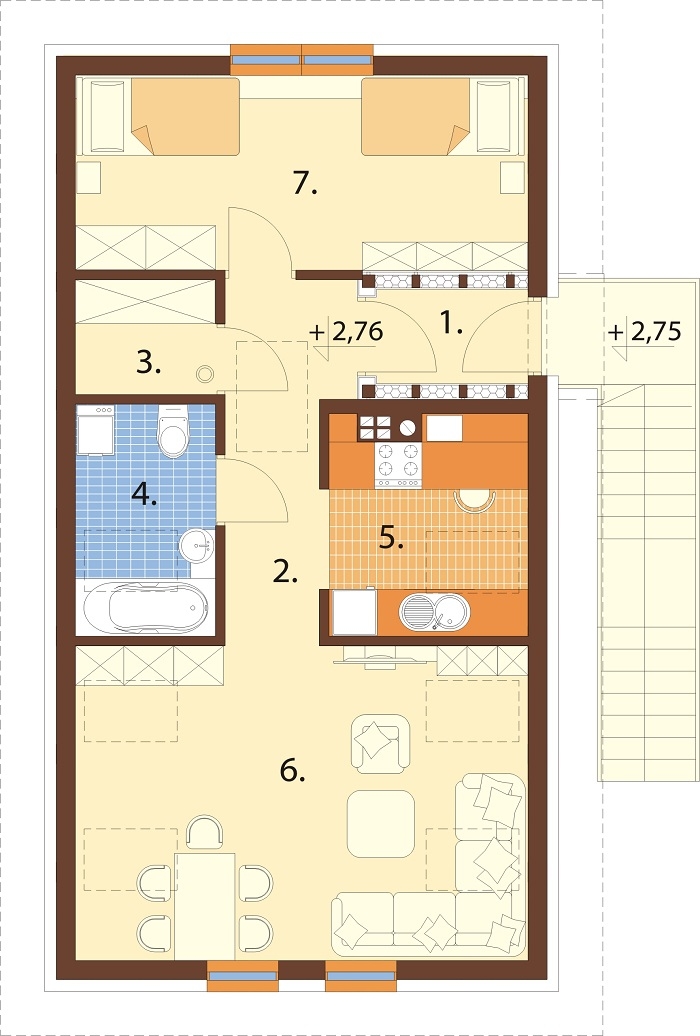

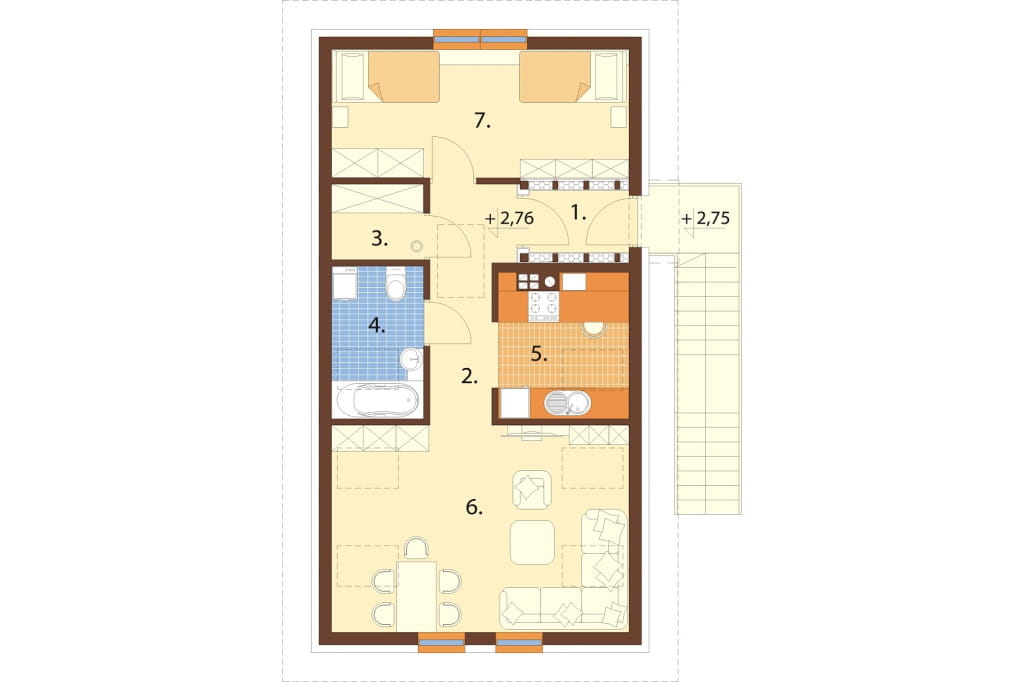

Rzut piętra / antresoli
PODDASZE: 41,3 / 58,8 m2
1. Wiatrołap 2,3 m2
2. Hall 6,2 m2
3. Garderoba 1,1 / 2,5 m2
4. Łazienka 2,3 / 5,1 m2
5. Kuchnia 4,3 / 6,0 m2
6. Pokój 15,5 / 22,7 m2
7. Pokój 9,6 / 14,0 m2

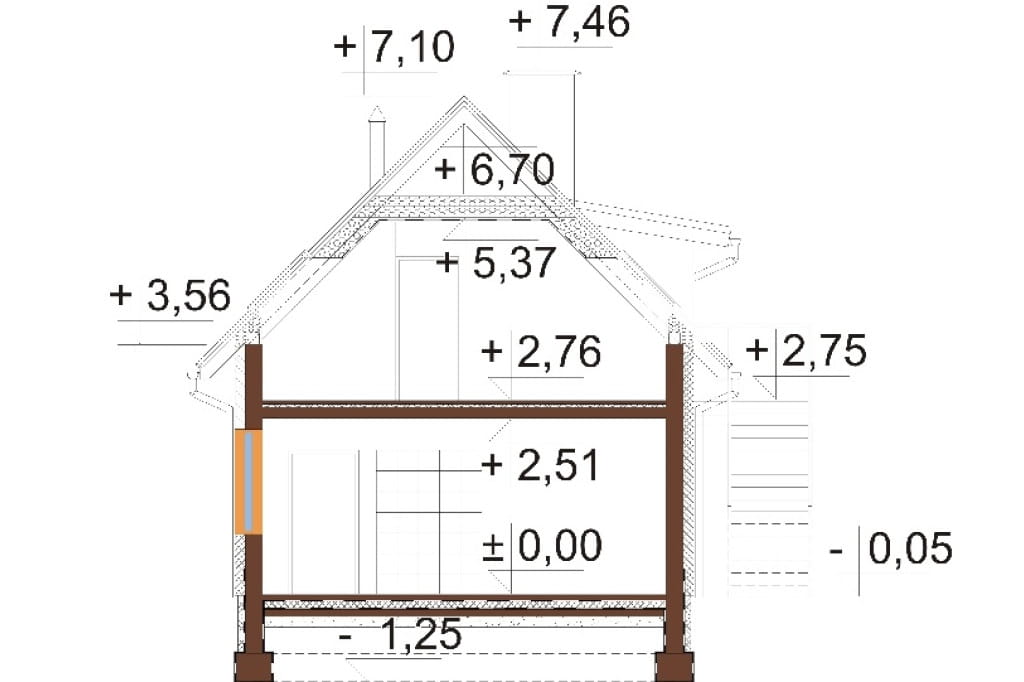

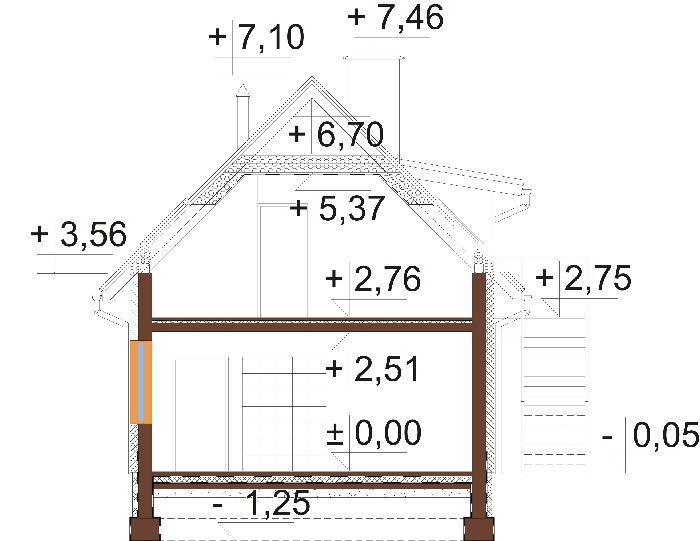

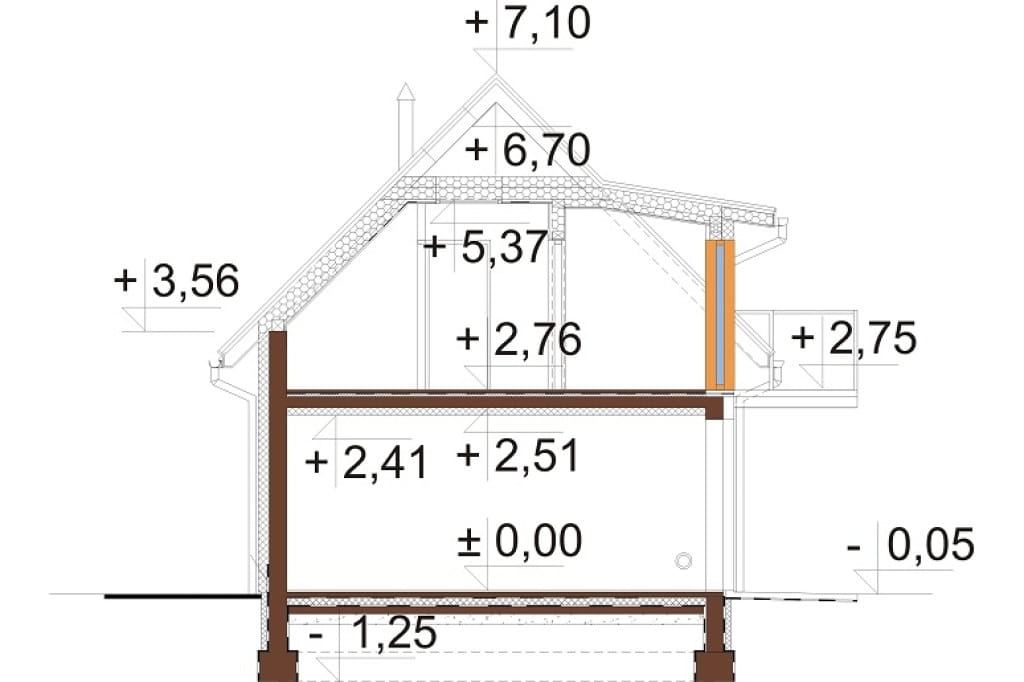

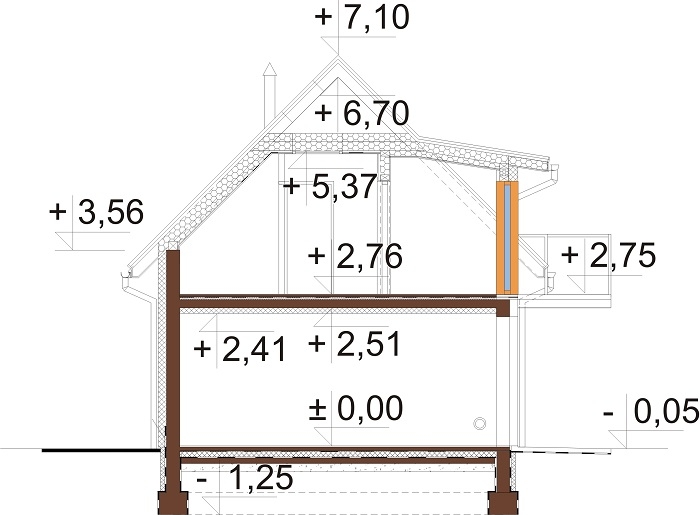

Przekrój

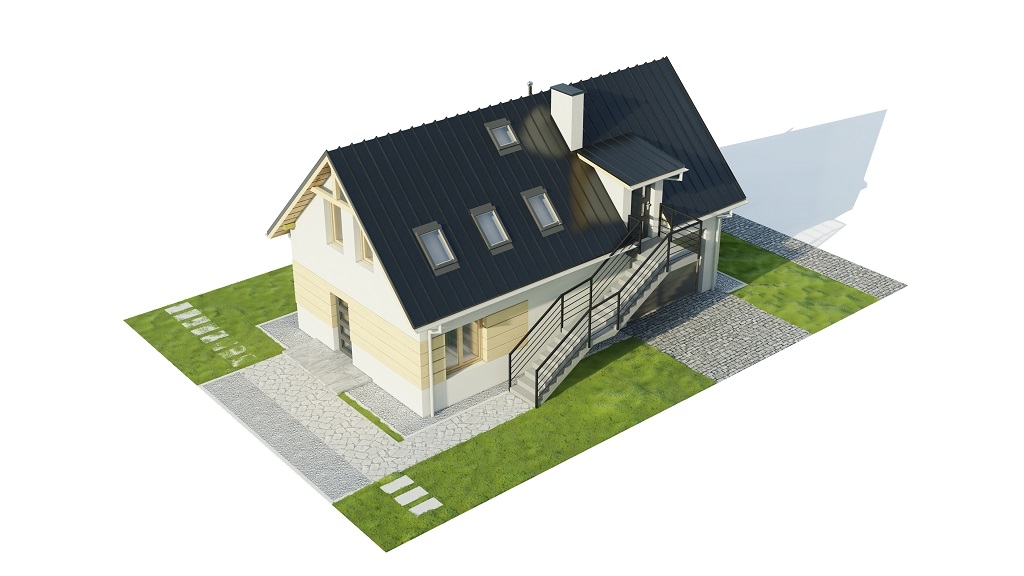

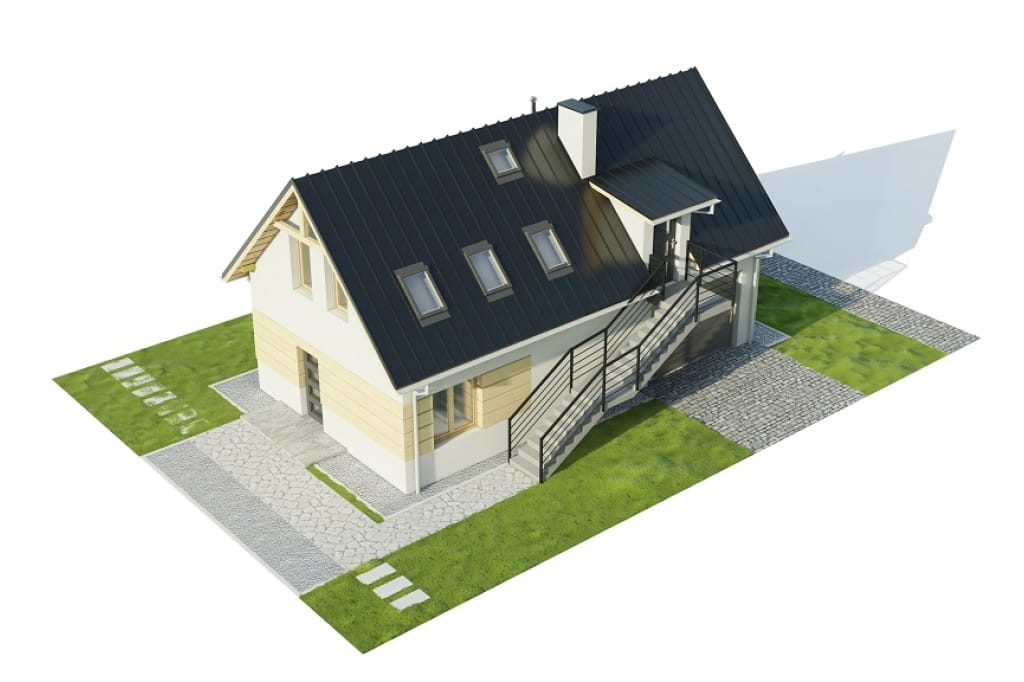

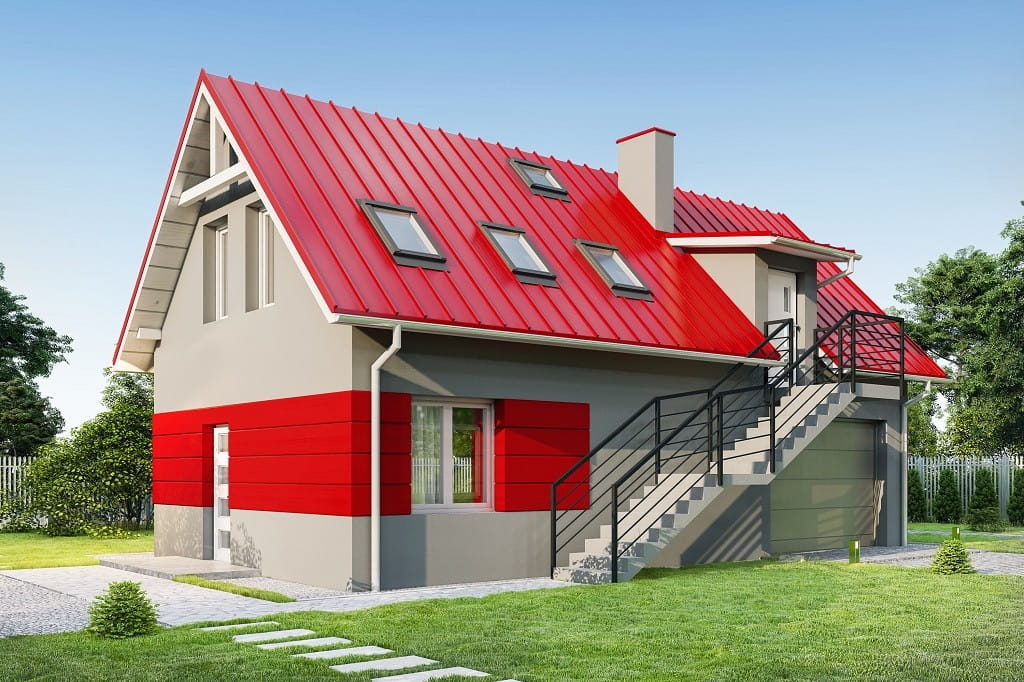

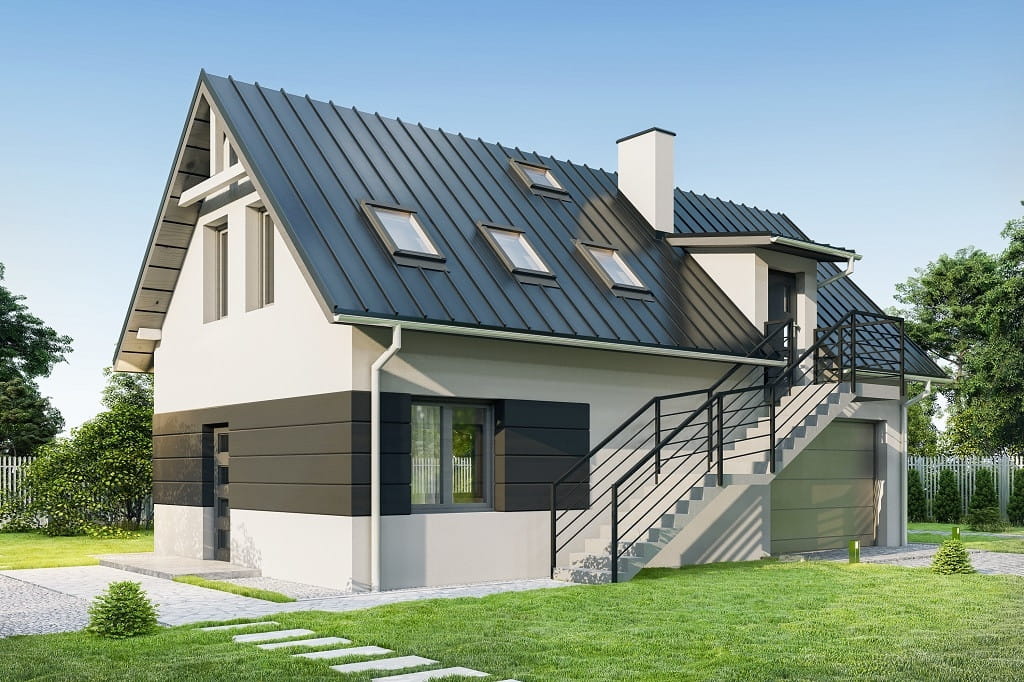

Model 3D

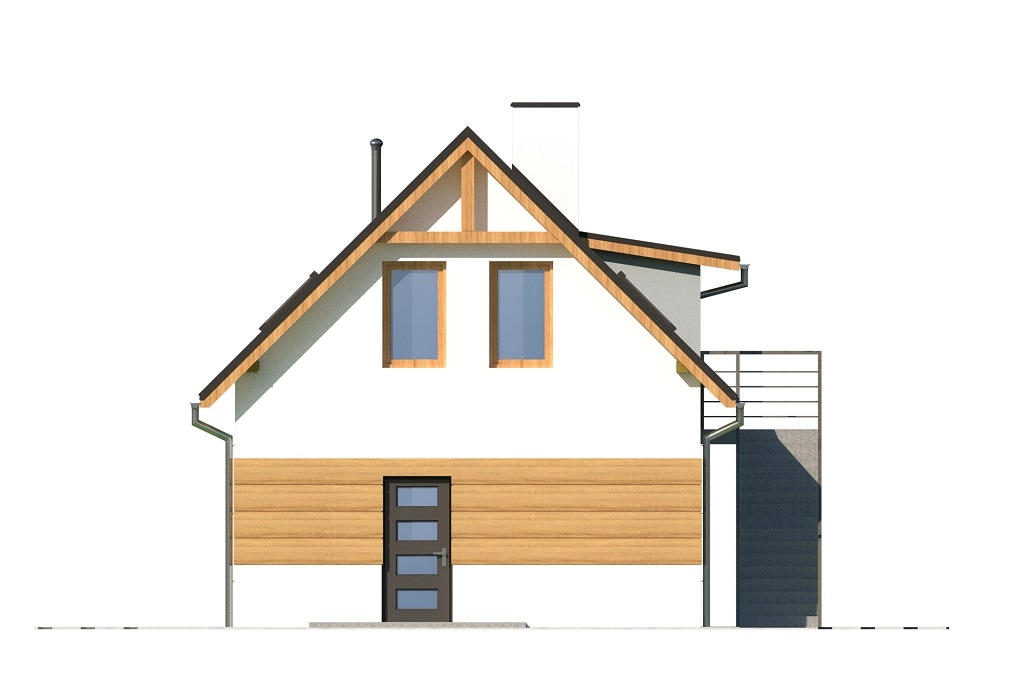

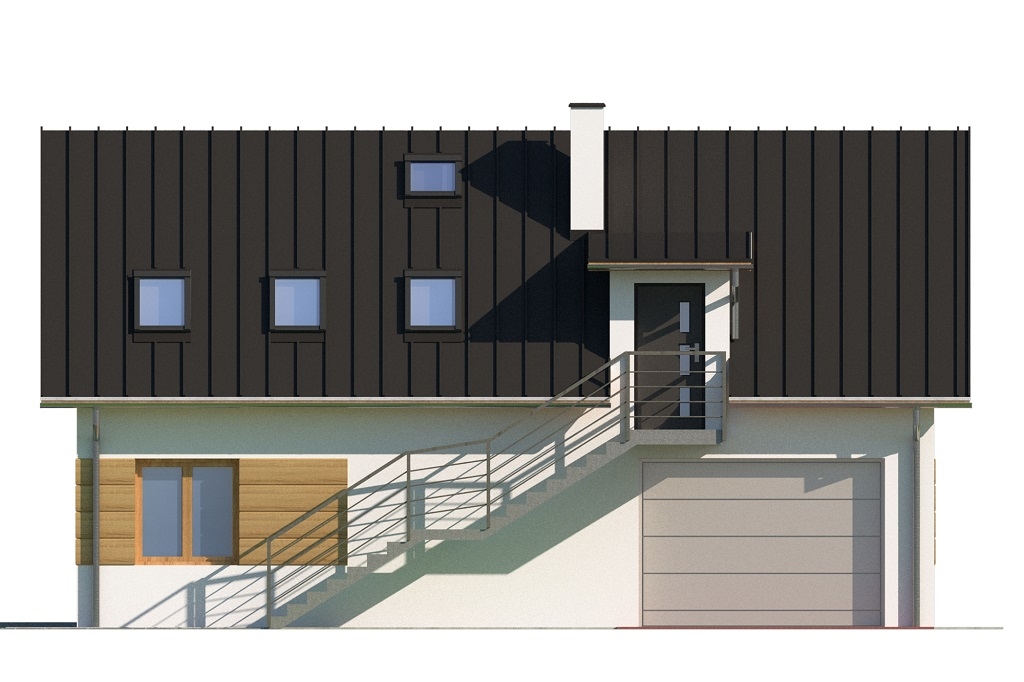

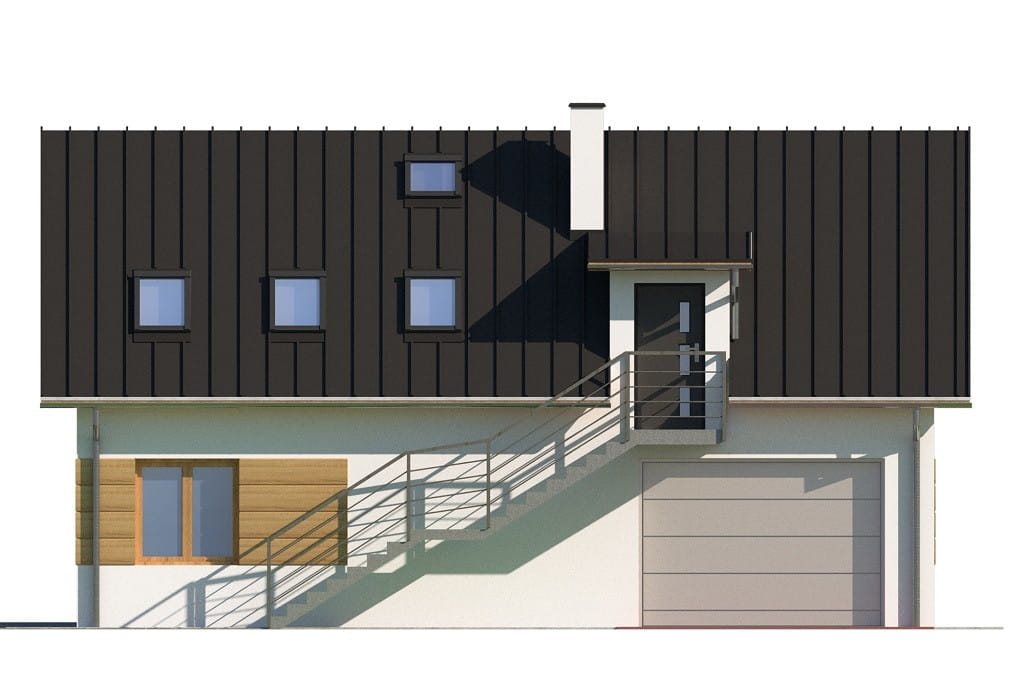

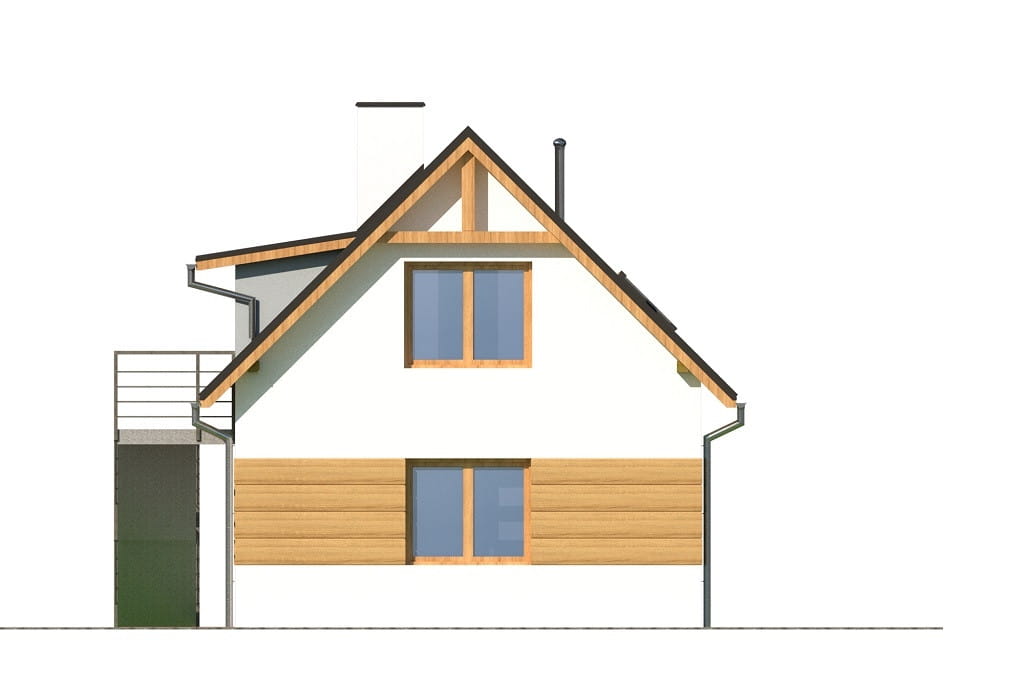

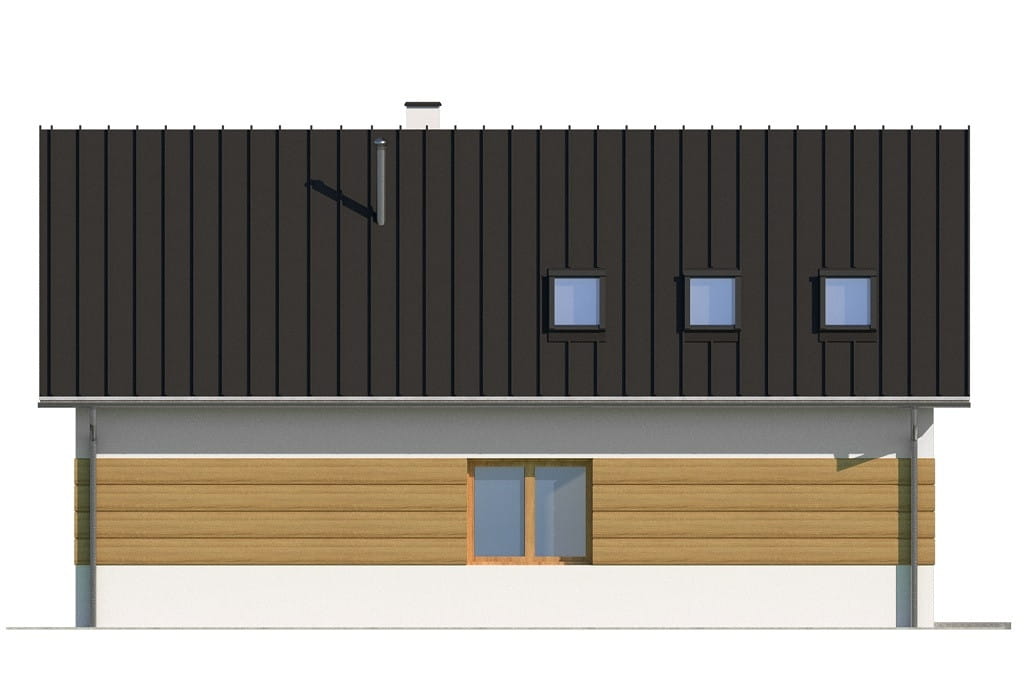

Elewacje
Informacje podstawowe
Projekt budynku mieszkalno - gospodarczego ZG-102
Obiekt jest budynkiem parterowym z poddaszem użytkowym bez podpiwniczenia. W budynku zaprojektowano zewnętrzne stalowe schody prowadzące do strefy mieszkalnej zlokalizowanej na poddaszu.
Na parterze zaprojektowano kuchnię letniskową z osobnym wejściem. W drugiej części parteru wydzielono garaż z pomieszczeniem pod warsztat.
Technologia: tradycyjna
Ściany zewnętrzne: pustak z betonu komórkowego 24 cm, styropian 15 cm, tynk zewnętrzny
Stropy w budynku: żelbetowy
Kąt nachylenia dachu: 45°
Ogrzewanie: pompa ciepła powietrze woda do co i cwu
Wentylacja: grawitacyjna
Pokrycie dachu: blachodachówka
Wysokość ścianki kolankowej: 0,87 m
Powierzchnia dachu: 135,37 m2
Program:
Parter: kuchnia letniskowa, warsztat, garaż jednostanowiskowy
Poddasze: wiatrołap, hall, garderoba, łazienka, kuchnia, 2 pokoje
W budynku zaprojektowano instalację fotowoltaiczną o mocy 4,9 kWp generującą prąd na potrzeby zasilania pompy ciepła.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Dagmara Chromniak,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej i fotowoltaicznej
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- projektowana charakterystyka energetyczna budynku
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 0 - 50
- Powierzchnia użytkowa (m²) 100 - 150
- Powierzchnia zabudowy (m²) 70 - 100
- Kąt nachylenia dachu (°) 40 - 45
- Szerokość działki/krótszy bok (m) 14 - 16
- Wysokość budynku (m) 7 - 8
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 41.30
- Powierzchnia użytkowa (m²) 102.50
- Powierzchnia zabudowy (m²) 78.55
- Szerokość budynku/krótszy bok (m) 6.53
- Długość budynku/dłuższy bok (m) 12.03
- Wysokość budynku (m) 7.15
- Szerokość działki/krótszy bok (m) 14.53
- Kąt nachylenia dachu (°) 45°
- Rodzaj dachu dwuspadowy
- Piwnica bez podpiwniczenia
- Garaż z garażem
- Poddasze poddasze użytkowe
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Układ dachu kalenicowy
- Kubatura (m³) 433.57
- Liczba kondygnacji 2
- Rodzaj ogrzewania pompa ciepła
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 0.00
- Instalacja fotowoltaiczna* tak
- Liczba pomieszczeń 10
- Liczba łazienek (bez WC) 1
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
