Budynek gastronomiczno - noclegowy
Kod: LK-59
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 2345,16 m2. Projekt budynku gastronomicznego z zapleczem noclegowym, parterowy z poddaszem użytkowym, w całości podpiwniczony. Budynek może pełnić funkcję pensjonatu, domu weselnego, konfrencyjną, wystawienniczą czy rekreacyjną. Można również zaadaptować go na dom opieki dla osób starszych.

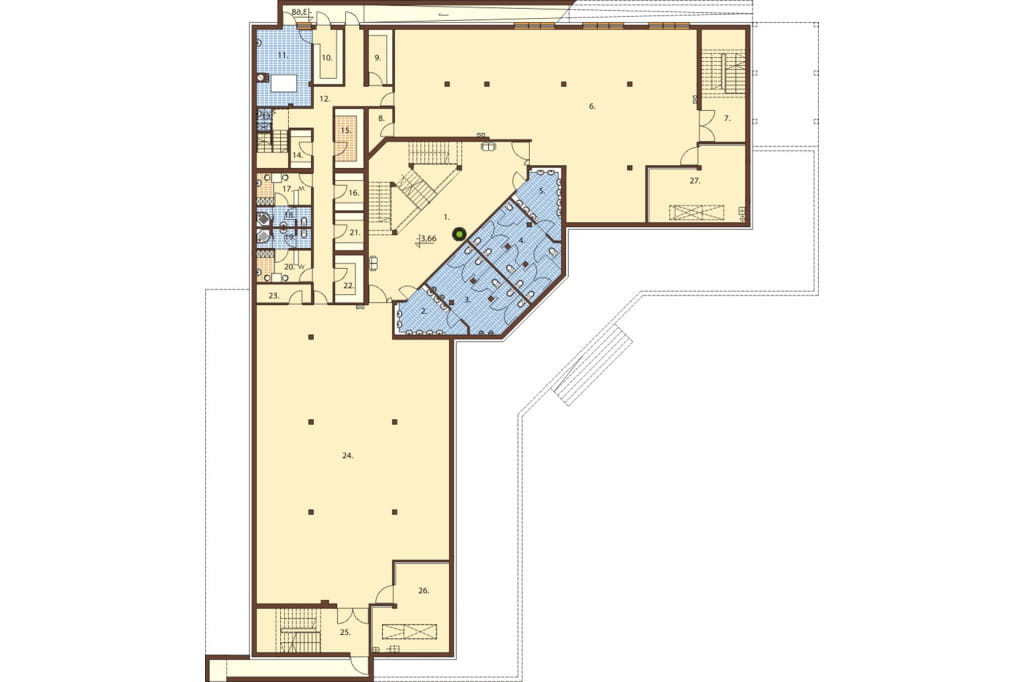

Rzut piwnicy
Piwnica: 833,31 m2
1. Hall + schody 82,07 m2
2. Przedsionek 11,14 m2
3. WC Męskie 24,04 m2
4. WC Damskie 24,04 m2
5. Przedsionek 11,14 m2
6. Pomieszczenie gospodarcze 195,37 m2
7. Klatka schodowa 23,30 m2
8. Pomieszczenie gospodarcze 2,30 m2
9. Magazyn 6,29 m2
10. Skład opału 7,69 m2
11. Kotłownia 19,31 m2
12. Korytarz 37,58 m2
13. Szafa porządkowa 1,54 m2
14. Magazyn 3,81 m2
15. Magazyn warzyw 8,15 m2
16. Magazyn produktów suchych 5,15 m2
17. Pomieszczenie socjalne 8,29 m2
18. WC + natrysk 4,98 m2
19. WC + natrysk 4,98 m2
20. Pomieszczenie socjalne 8,29 m2
21. Magazyn 5,15 m2
22. Magazyn 6,51 m2
23. Pomieszczenie gospodarcze 4,87 m2
24. Pomieszczenie gospodarcze 248,08 m2
25. Klatka schodowa 23,30 m2
26. Pomieszczenie techniczne 27,24 m2
27. Pomieszczenie techniczne 29,04 m2
Projekt posiada pełne podpiwniczenie, w którym są dwa bardzo duże pomieszczenia gospodarcze, które inwestor może wykorzystać do późniejszej adaptacji. Ponadto w piwnicy jest zaplecze kuchni, z pomieszczeniami socjalnymi dla pracowników, magazyny, kotłownia ze składem opału i pomieszczenia techniczne i węzeł sanitarny.

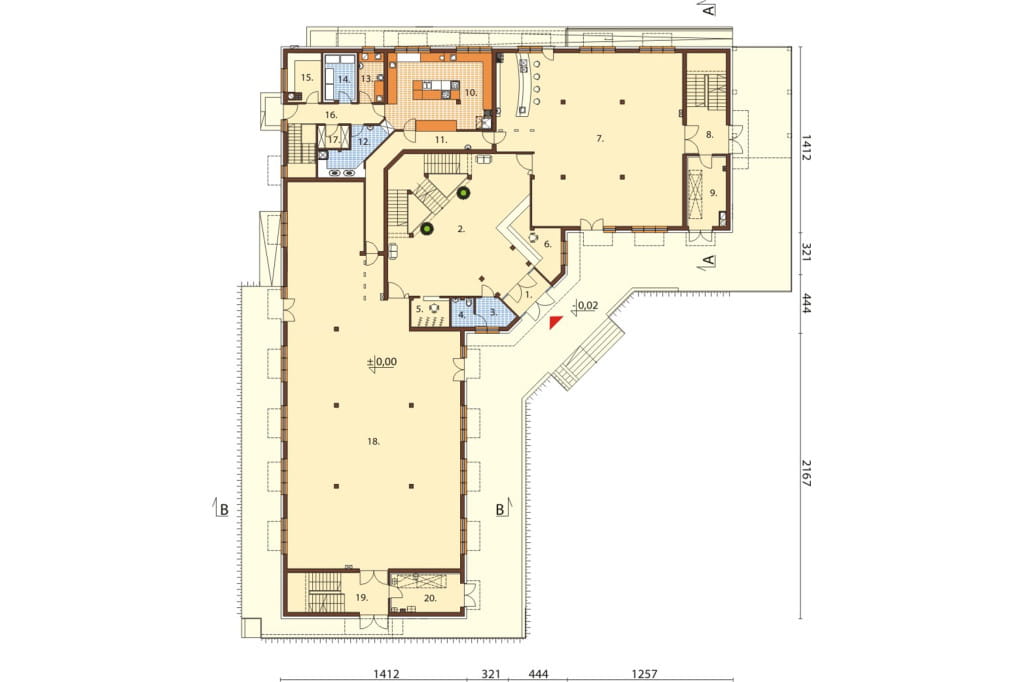

Rzut parteru
Parter: 816,25 m2
1. Wiatrołap 6,25 m2
2. Lobby + schody 94,49 m2
3. Przedsionek 5,66 m2
4. WC dla niepełnosprawnych 3,78 m2
5. Szatnia 6,08 m2
6. Recepcja 15,05 m2
7. Sala bankietowa 171,31 m2
8. Klatka schodowa 19,21 m2
9. Pomieszczenie techniczne 16,18 m2
10. Kuchnia 46,47 m2
11. Wydawalnia 22,63 m2
12. Zmywalnia 12,98 m2
13. Przygotowanie warzyw/jaj 7,20 m2
14. Magazyn chłodniczy 7,91 m2
15. Magazyn 9,03 m2
16. Korytarz 15,46 m2
17. Magazyn 4,17 m2
18. Sala bankietowa 317,00 m2
19. Klatka schodowa 19,21 m2
20. Pomieszczenie techniczne 16,18 m2
Na parterze, w lobby zaraz przy głównym wejściu jest recepcja, szatnia oraz WC dla gości i osób niepełnosprawnych. W dłuższym skrzydle zaprojektowaliśmy dużą salę bankietową na 160 gości. W drugim skrzydle jest mniejsza sala bankietowa z barem. Szybkie i sprawne obsłużenie obu sal zapewnia ulokowana między nimi kuchnia z zapleczem.

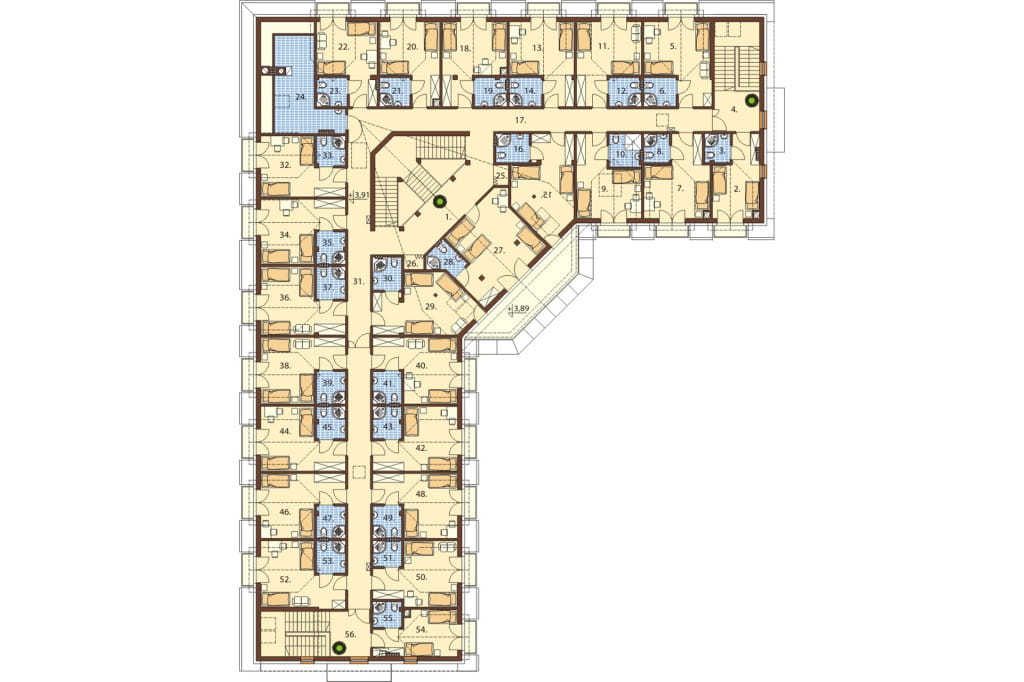

Rzut poddasza
Poddasze: 691,36 m2
1. Hall schody 38,24 m2
2. Pokój 13,25 m2
3. Łazienka 3,23 m2
4. Klatka schodowa 15,98 m2
5. Pokój 17,59 m2
6. Łazienka 4,23 m2
7. Pokój 16,92 m2
8. Łazienka 3,33 m2
9. Pokój 16,02 m2
10. Łazienka 4,74 m2
11. Pokój 16,69 m2
12. Łazienka 4,14 m2
13. Łazienka 4,23 m2
14. Pokój 16,69 m2
15. Pokój 23,15 m2
16. Łazienka 4,21 m2
17. Korytarz 59,61 m2
18. Pokój 16,67 m2
19. Łazienka 4,11 m2
20. Pokój 15,56 m2
21. Łazienka 3,99 m2
22. Pokój 15,45 m2
23. Łazienka 3,97 m2
24. Kotłownia gazowa 19,11 m2
25. Magazyn bielizny brudnej 1,36 m2
26. Magazyn bielizny czystej 1,36 m2
27. Pokój 25,54 m2
28. Łazienka 3,75 m2
29. Pokój 23,15 m2
30. Łazienka 4,21 m2
31. Korytarz 26,43 m2
32. Pokój 15,91 m2
33. Łazienka 3,85 m2
34. Pokój 17,06 m2
35. Łazienka 4,15 m2
36. Pokój 17,79 m2
37. Łazienka 4,19 m2
38. Pokój 17,15 m2
39. Łazienka 4,19 m2
40. Pokój 17,15 m2
41. Łazienka 4,17 m2
42. Pokój 16,67 m2
43. Łazienka 4,09 m2
44. Pokój 17,06 m2
45. Łazienka 4,15 m2
46. Pokój 17,06 m2
47. Łazienka 4,15 m2
48. Pokój 16,67 m2
49. Łazienka 4,09 m2
50. Pokój 16,91 m2
51. Łazienka 3,33 m2
52. Pokój 17,99 m2
53. Łazienka 4,21 m2
54. Pokój 13,25 m2
55. Łazienka 3,23 m2
56. Klatka schodowa 15,98 m2
Na poddaszu zaprojektowaliśmy 24 pokoje z łazienkami. Są to pokoje dwu i jednoosobowe, przygotowaliśmy też jeden pokój dla osoby niepełnosprawnej. Program poddasza uzupełniają magazyny na bielizną czystą i brudną oraz kotłownia gazowa.

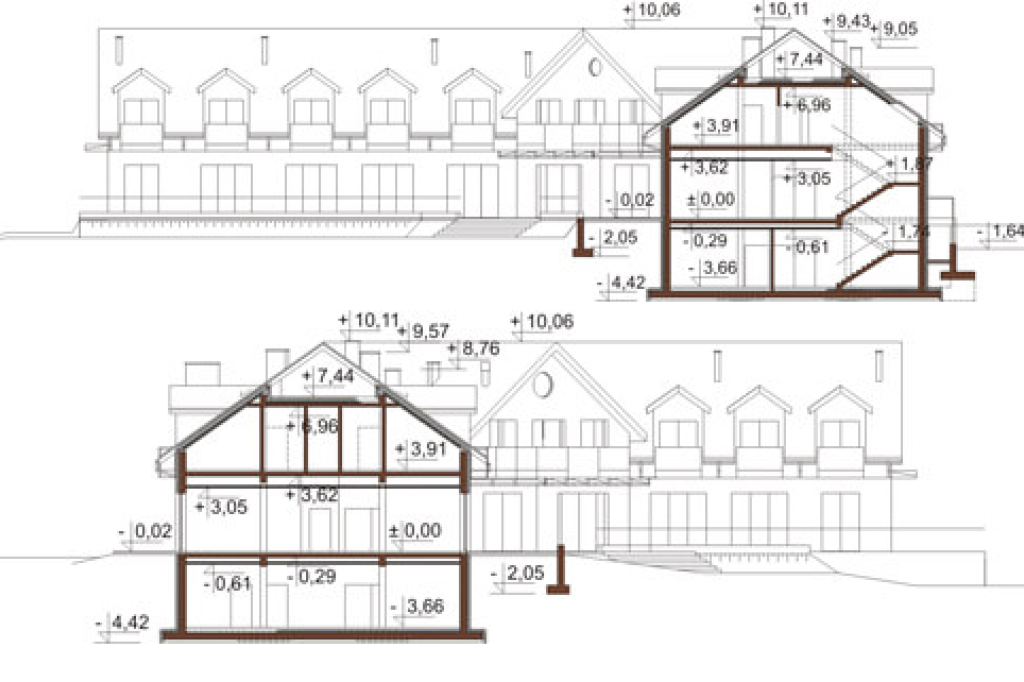

Przekrój
LK-59 to projekt dużego obiektu ncolegowo gastronomicznego z pełnym podpiwniczeniem o tradycyjnej architekturze i programie dającym duże możliwości adaptacji.

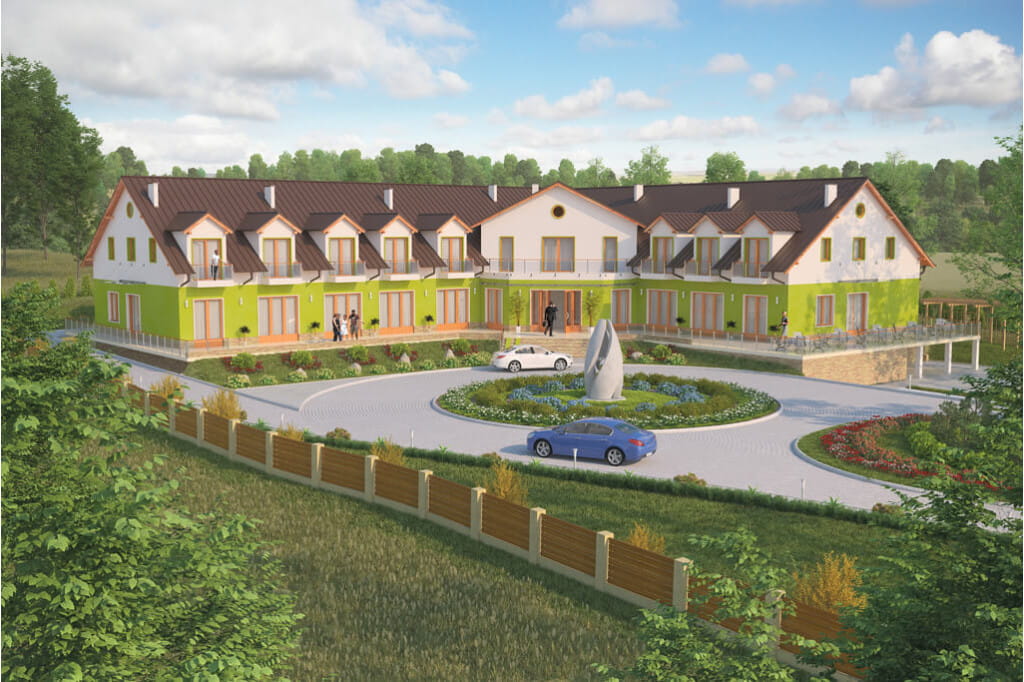

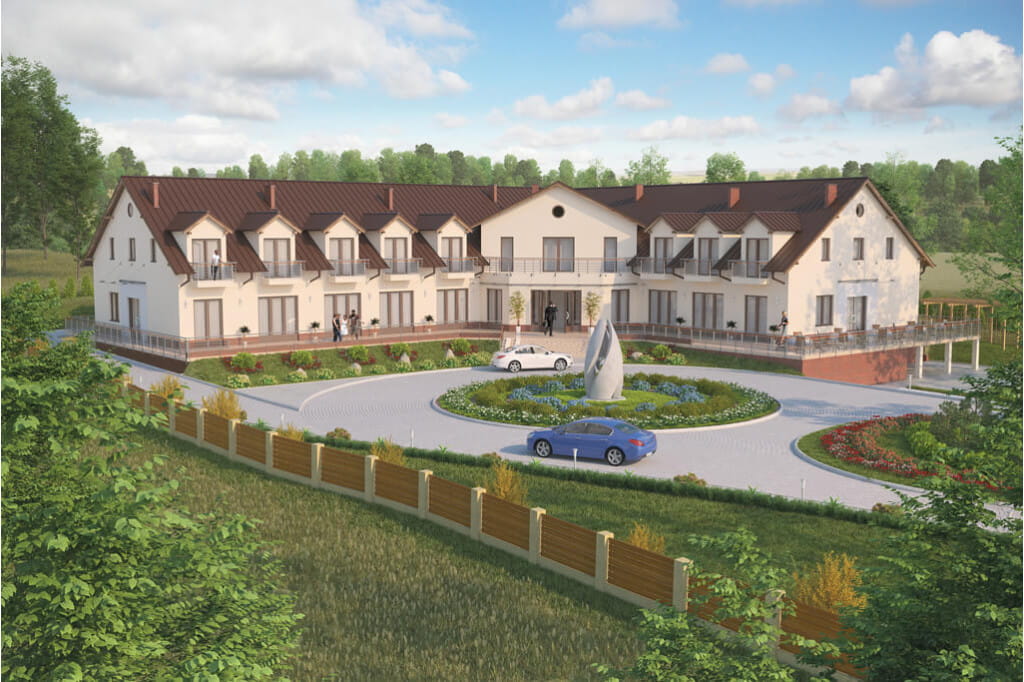

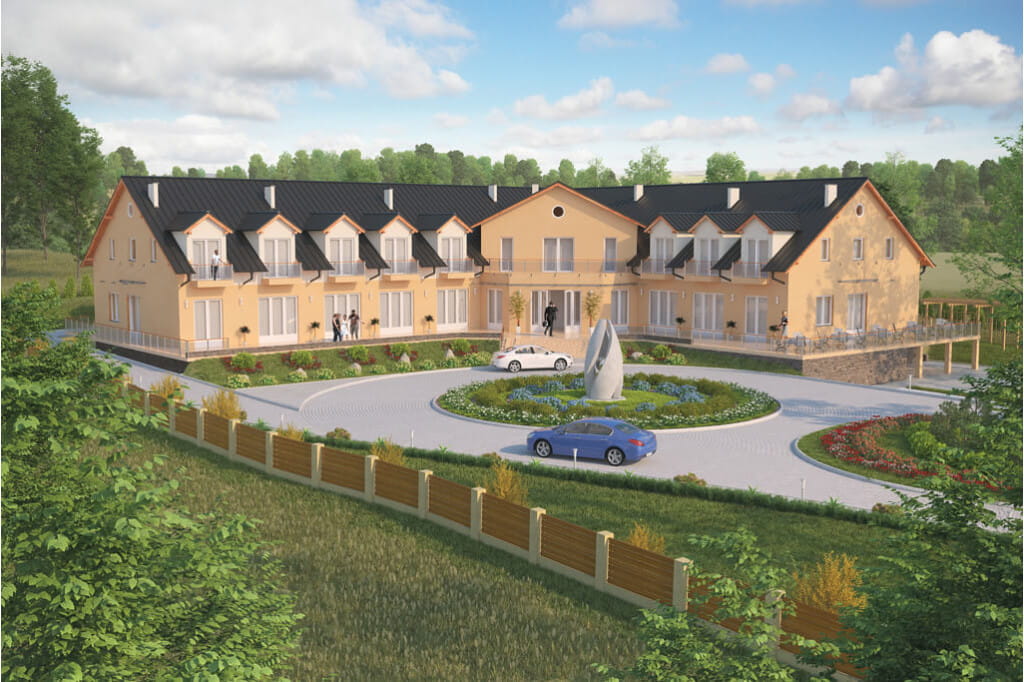

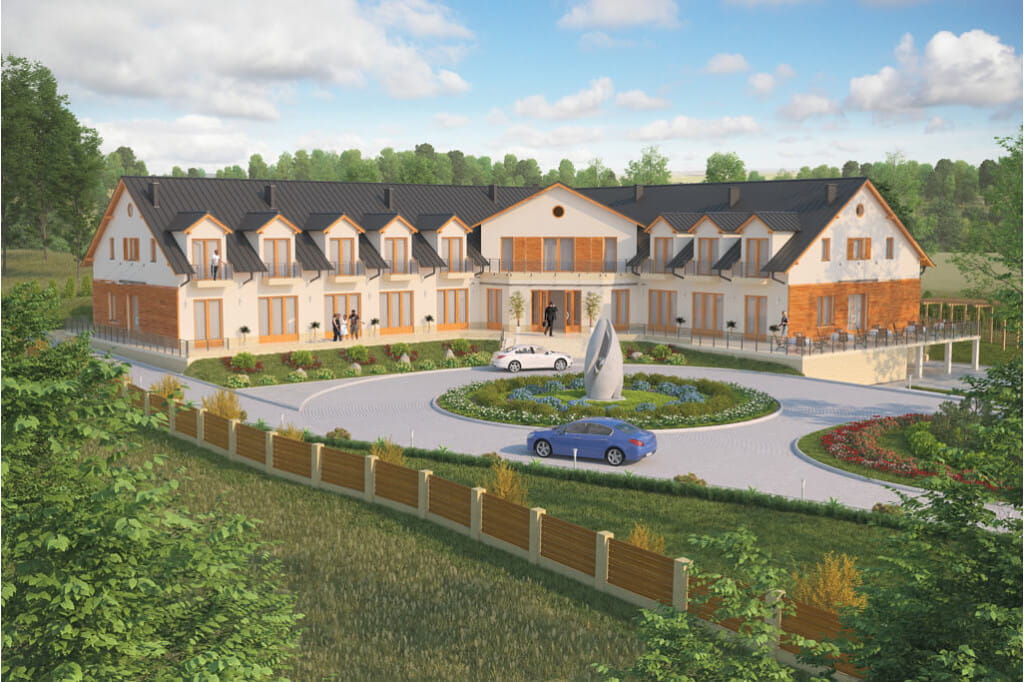

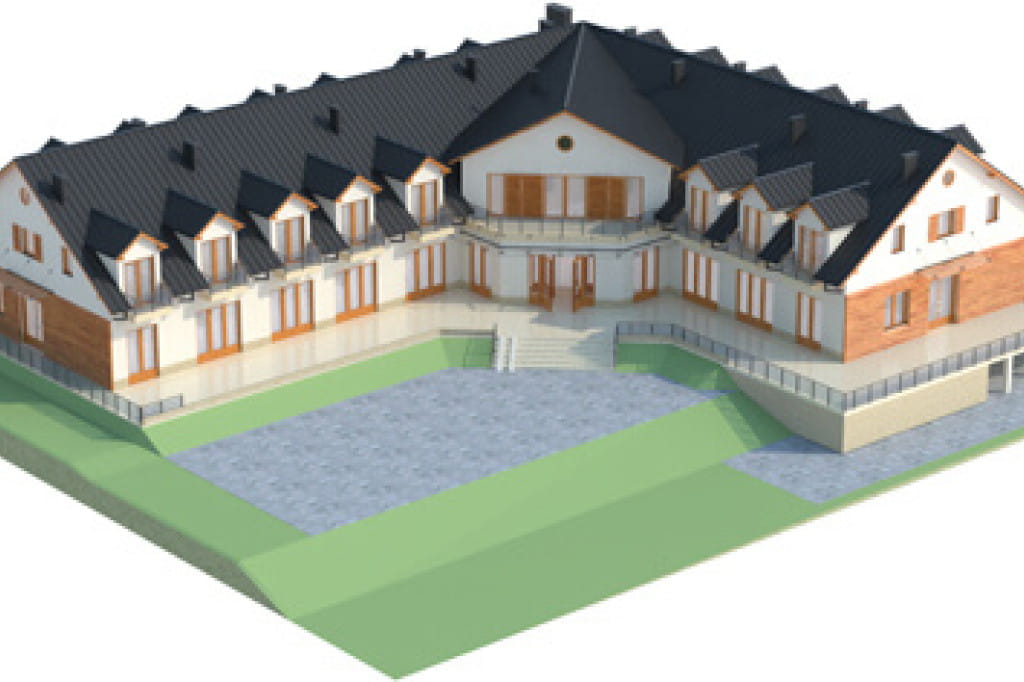

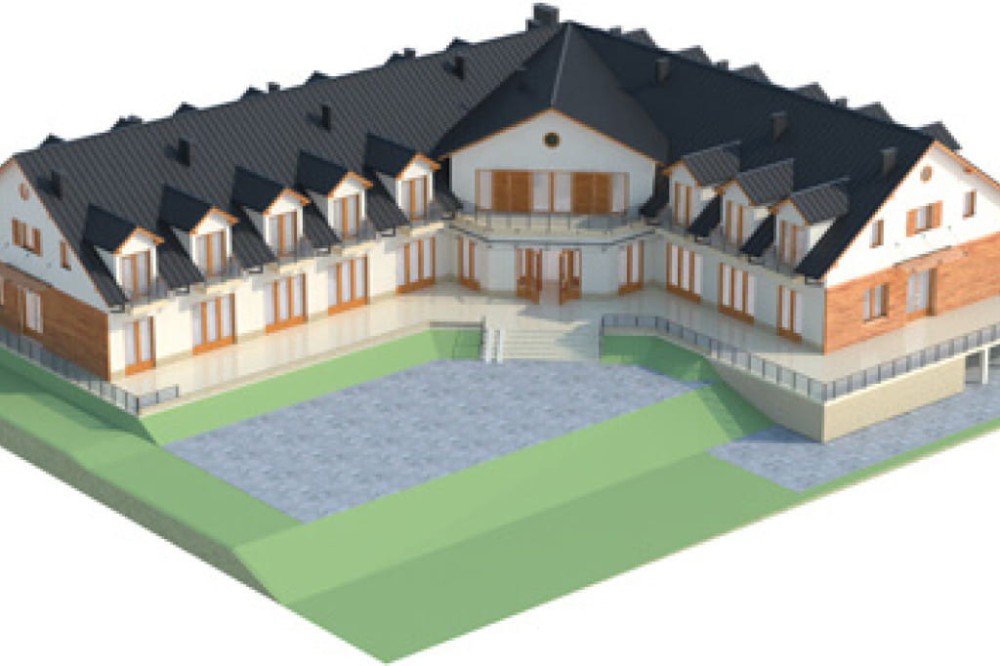

Model
Budynek posiada charakterystyczną bryłę w kształcie litery L, dzięki czemu możliwe jest stworzenie reprezentacyjnego dziedzińca, który doda prestiżu całej inwestycji. Na zbiegu dwóch skrzydeł umiejscowiliśmy efektowne, główne wejście do budynku. LK-59 ma prosty dwuspadowy dach z dużą ilością lukarn doświetlających pokoje noclegowe na poddaszu. Do realizacji projektu potrzebna będzie działka o szerokości minimum 42.40 m.

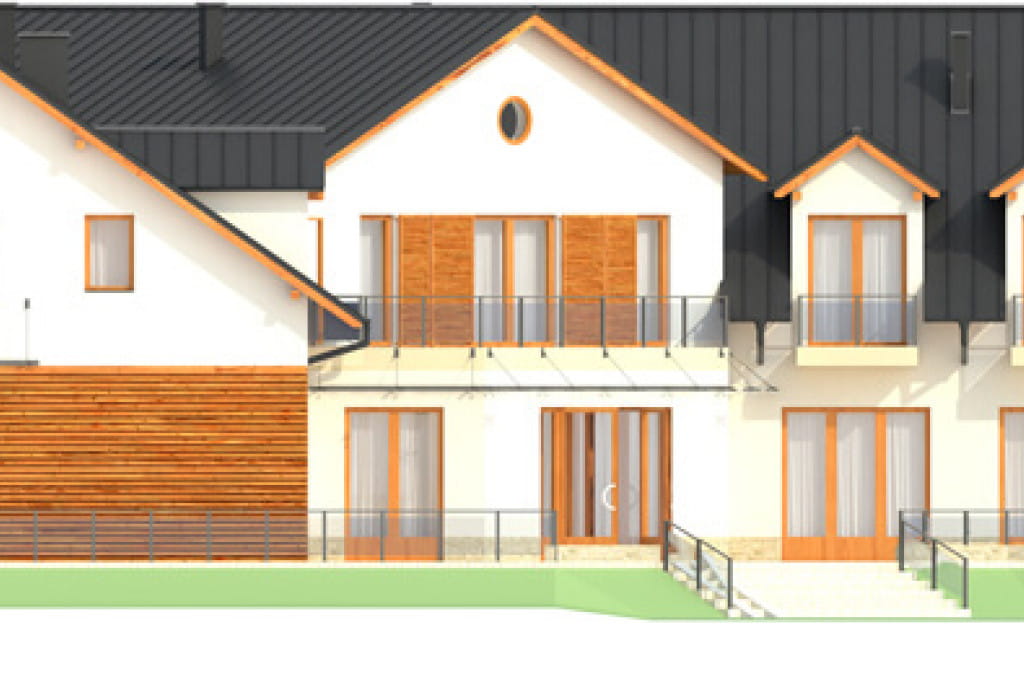

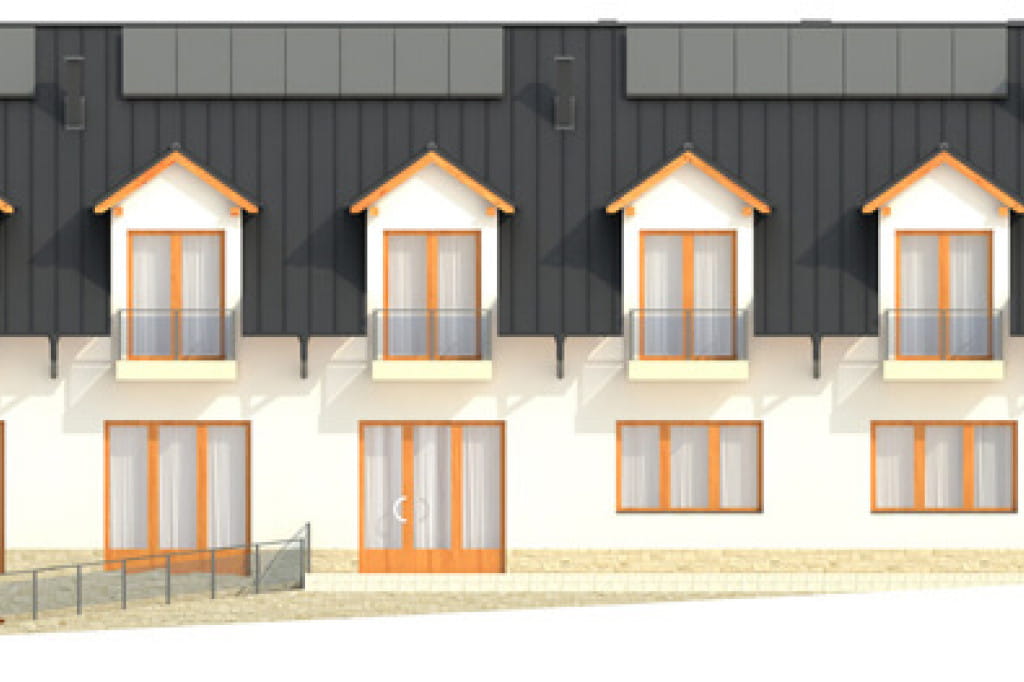

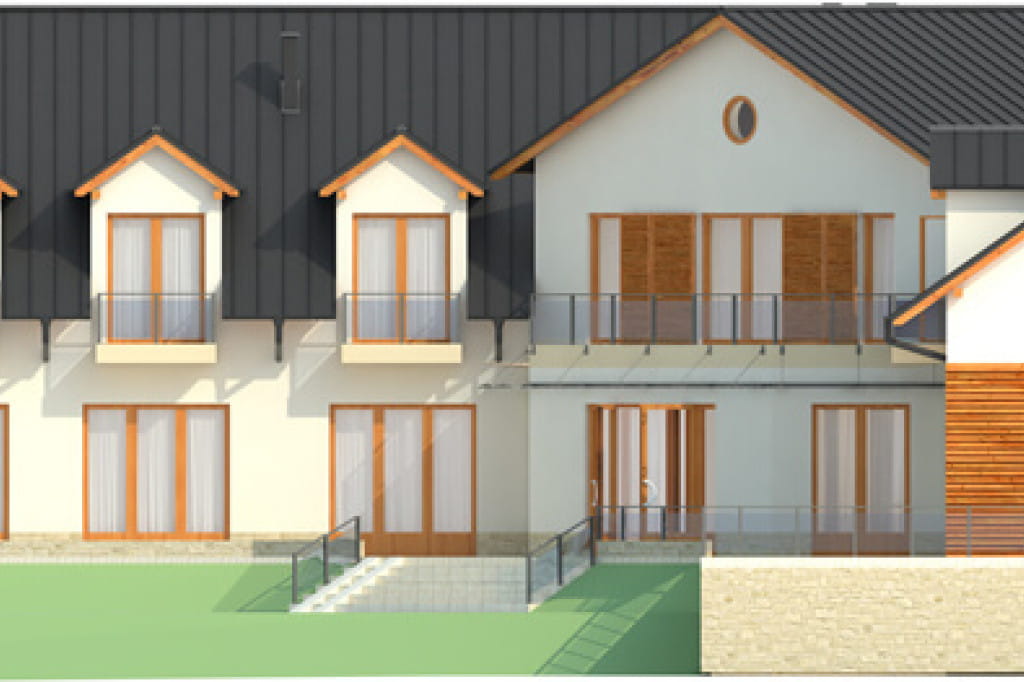

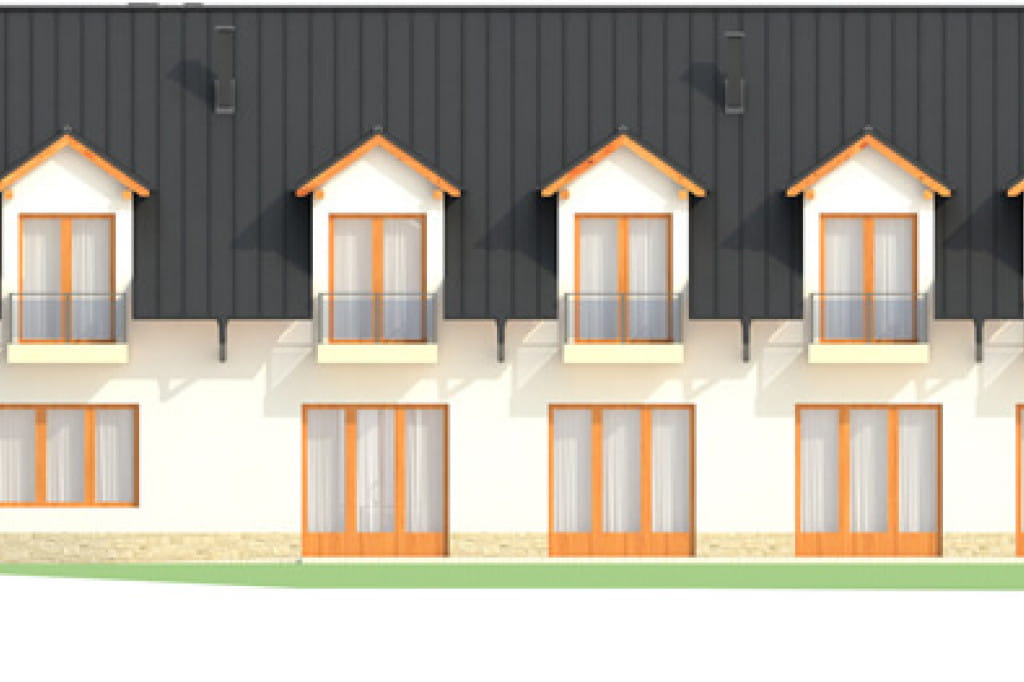

Elewacje
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne: pustak 29 cm, styropian 18 cm, tynk zewnętrzny.
Stropy: żelbetowe
Kąt nachylenia dachu: 35°
Pokrycie dachu: blacha dachówkowa
Ogrzewanie: dwie kotłownie
- kotłownia gazowa współpracująca z instalacją solarną zlokalizowana na poddaszu (ogrzewanie podłogowe na salach ogrzewanie c.w.u),
- kotłownia na paliwo stałe (pelety) zlokalizowana w piwnicach (zasilanie central wentylacyjnych, ogrzewanie poza salami)
Wentylacja mechaniczna:
sala bankietowa, restauracyjna, 2 duże pomieszczenia gospodarcze w piwnicach - wentylacja mechaniczna nawiewno wywiewna z rekuperacją (oddzielne obiegi),
kuchnia z zapleczem, toalety w piwnicy - wentylacja mechaniczna nawiewno - wywiewna.
Więźba dachowa: więżba tradycyjna płatwiowo kleszczowa
Program: sala bankietowa dla 160 osób, sala bankietowa dla 80 osób, kuchnia, zaplecze kuchenne, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, zaplecze biurowe, 24 pokoje z łazienkami: ( 22 pokoje dwuosobowe - w tym jeden dla niepełnosprawnych, 2 pokoje jednoosobowe), recepcja, pomieszczenia gospodarczxe, kotłownia gazowa, kotłownia na paliwo stałe.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna, instalacja solarna, hydranty p.poż.)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłącznik prądu, oświetlenie, awaryjne oświetlenie ewakuacyjne)
- opinie rzeczoznawców: BHP, Sanepid, P.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- projektowana charakterystyka energetyczna budynkuj
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 2000 - 3000
- Powierzchnia zabudowy (m²) 500 - 1000
- Kąt nachylenia dachu (°) 30 - 35
- Szerokość działki/krótszy bok (m) 40 - 50
- Długość działki/dłuższy bok (m) pow. 50
- Wysokość budynku (m) 10 - 12
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 2345.16
- Powierzchnia zabudowy (m²) 947.56
- Szerokość budynku/krótszy bok (m) 34.34
- Długość budynku/dłuższy bok (m) 43.44
- Wysokość budynku (m) 10.08
- Szerokość działki/krótszy bok (m) 42.34
- Długość działki/dłuższy bok (m) 51.44
- Kąt nachylenia dachu (°) 35
- Rodzaj dachu wielospadowy
- Piwnica podpiwniczony
- Garaż bez garażu
- Poddasze poddasze użytkowe
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* żelbetowy
- Pokrycie dachu* blachodachówka
- Kubatura (m³) 10419.80
- Liczba kondygnacji 3
- Rodzaj ogrzewania gazowe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 59.18
- Wentylacja* mechaniczna
- Liczba pomieszczeń 103
- Liczba wszystkich pokoi 21-30
- Liczba łazienek (bez WC) 21 - 30
Dodatkowe parametry projektu
- Winda w budynku nie
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Projekty domów można również przeglądać analizując zestawienia rzutów parterów kliknij tutaj >>
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
