Budynek gastronomiczno - noclegowy
Kod: K-59
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
K-59. Projekt hotelu, projekt motelu, projekt pensjonatu, projekt zajazdu, projekt karczmy, projekt sanatorium, projekt budynku konferencyjnego, projekt budynku noclegowego, projekt domu weselnego, projekt restauracji, projekt domu opieki, projekt domu spokojnej starości, projekt budynku SPA, projekt budynku odnowy biologicznej,

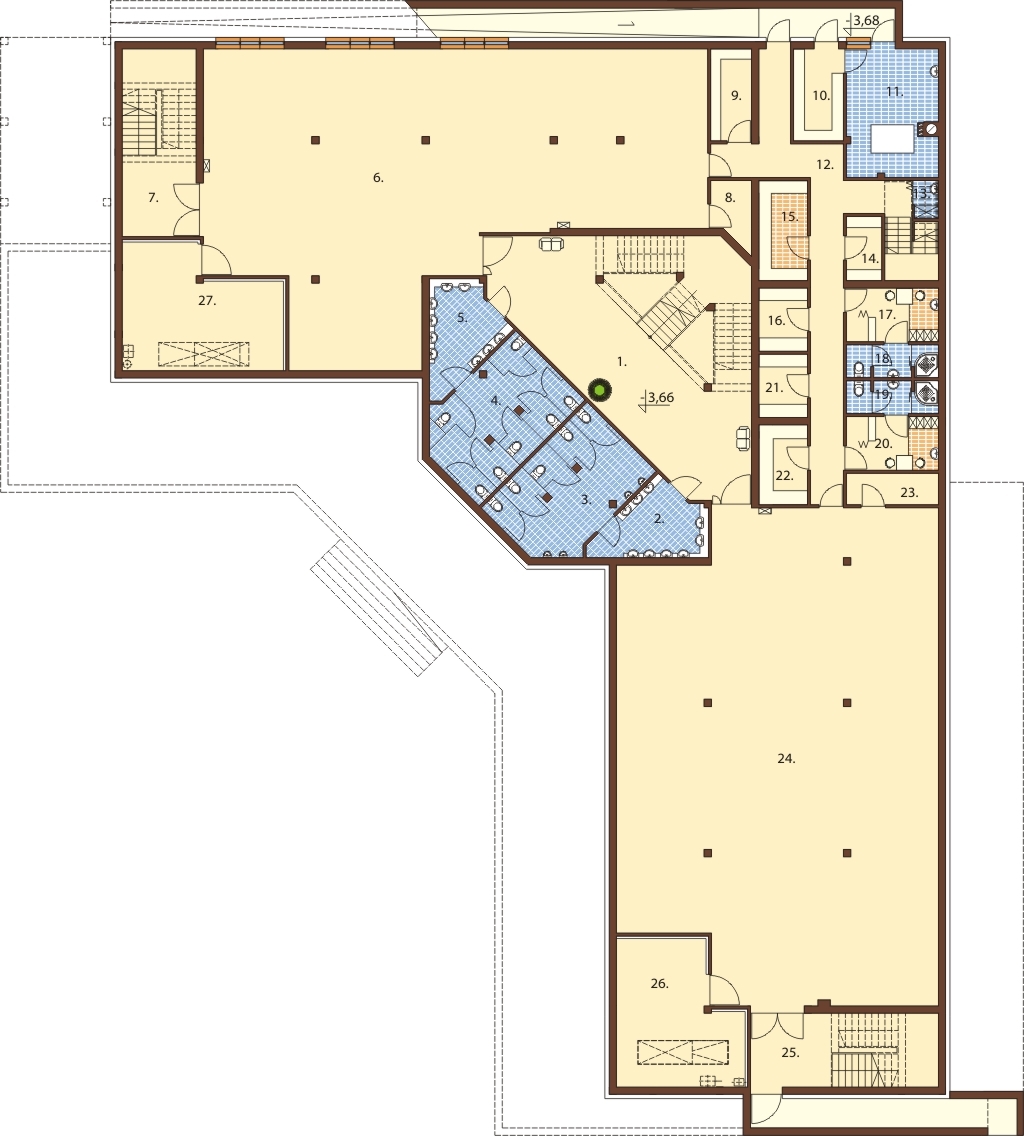

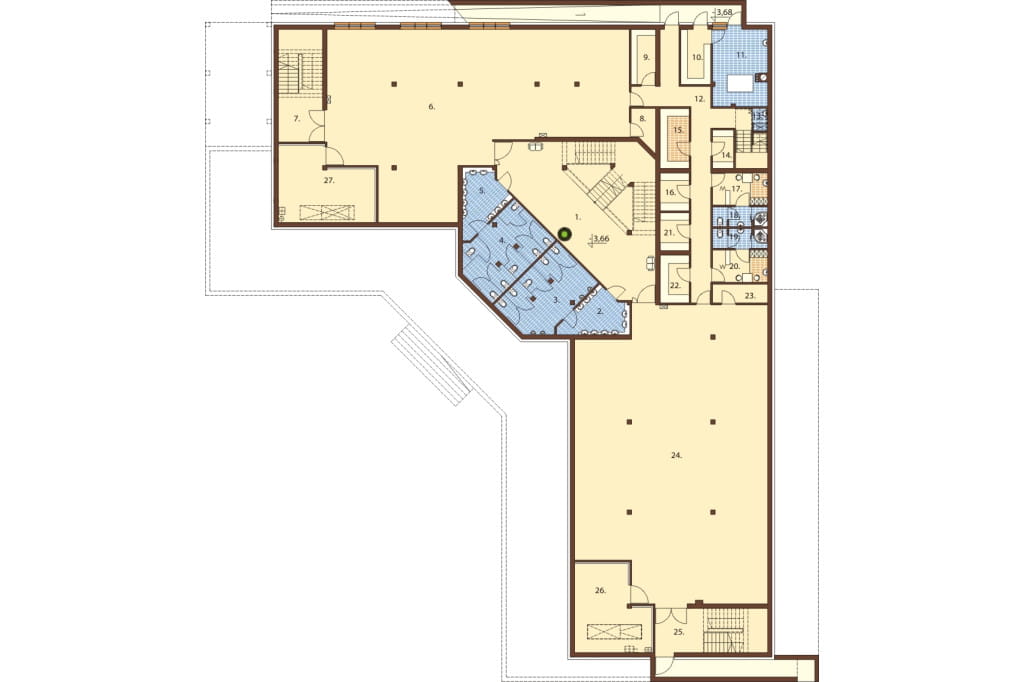

Rzut piwnicy
Piwnica: 833,31 m2
1.Hall + Schody 82,07 m2
2.Przedsionek 11,14 m2
3.WC Męskie 24,04 m2
4.WC Damskie 24,04 m2
5.Przedsionek 11,14 m2
6.Pomieszczenie gospodarcze 195,37 m2
7.Klatka schodowa 23,30 m2
8.Pomieszczenie gospodarcze 2,30 m2
9.Magazyn 6,29 m2
10. Skład opału 7,69 m2
11. Kotłownia 19,31 m2
12. Korytarz 37,58 m2
13. Szafa porządkowa 1,54 m2
14. Magazyn 3,81 m2
15. Magazyn warzyw 8,15 m2
16. Magazyn produktów suchych 5,15 m2
17. Pomieszczenie socjalne 8,29 m2
18. WC + natrysk 4,98 m2
19. WC + natrysk 4,98 m2
20. Pomieszczenie socjalne 8,29 m2
21. Magazyn 5,15 m2
22. Magazyn 6,51 m2
23. Pomieszczenie gospodarcze 4,87 m2
24. Pomieszczenie gospodarcze 248,08 m2
25. Klatka schodowa 23,30 m2
26. Pomieszczenie techniczne 27,24 m2
27. Pomieszczenie techniczne 29,04 m2
Wielką zaletą K-59 jest uniwersalne podpiwniczenie z dwoma dużymi pomieszczeniami gospodarczymi i sanitariatami. Są one bardzo przestronne i można je wykorzystać do organizacji np. wystaw. W programie piwnicy jest także kotłownia na pelety ze składem opału, szereg mniejszych pomieszczeń gospodarczych i magazynowych, zaplecze socjalne i sanitarne dla pracowników, oraz pomieszczenia pomocnicze kuchni.

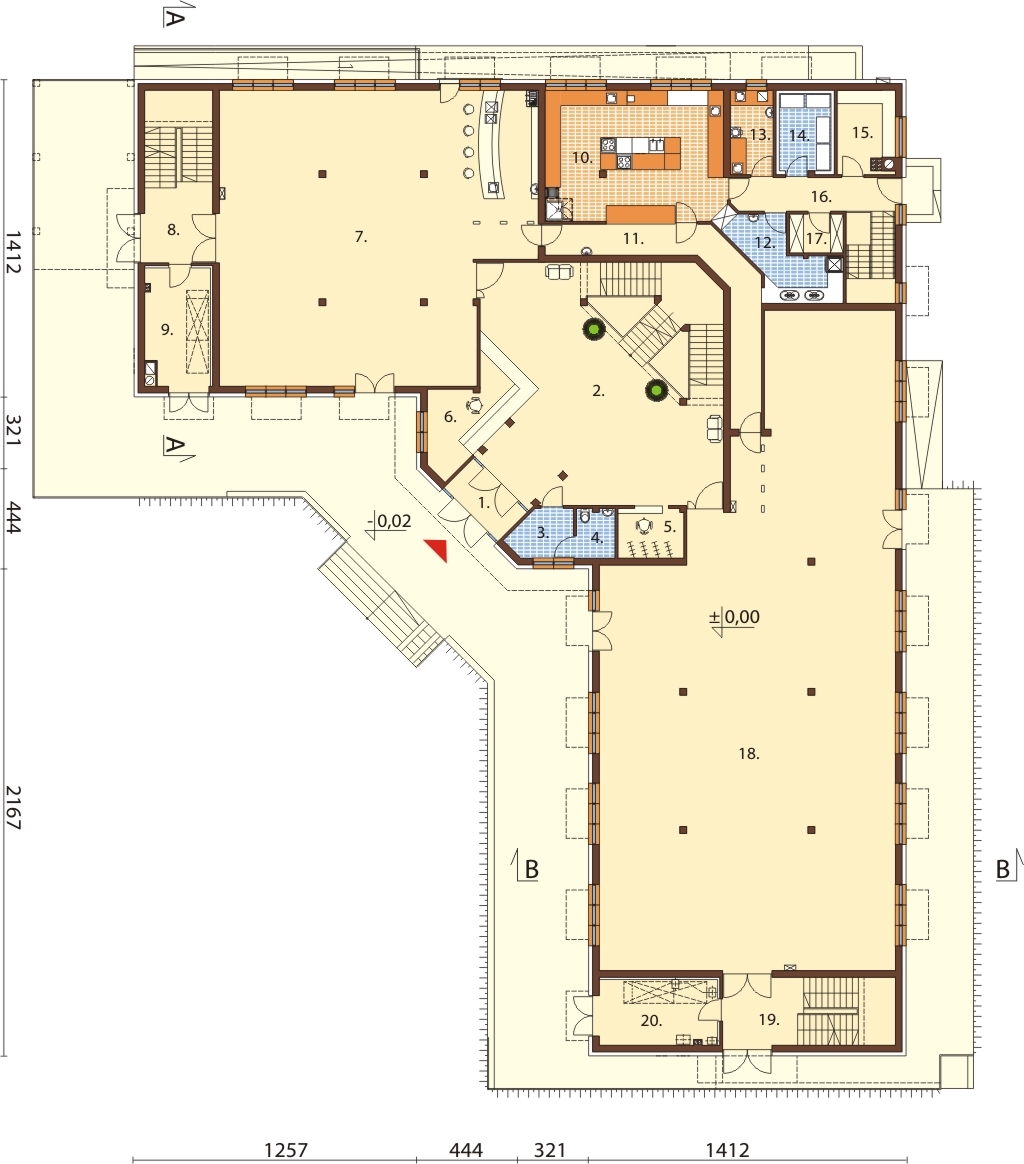

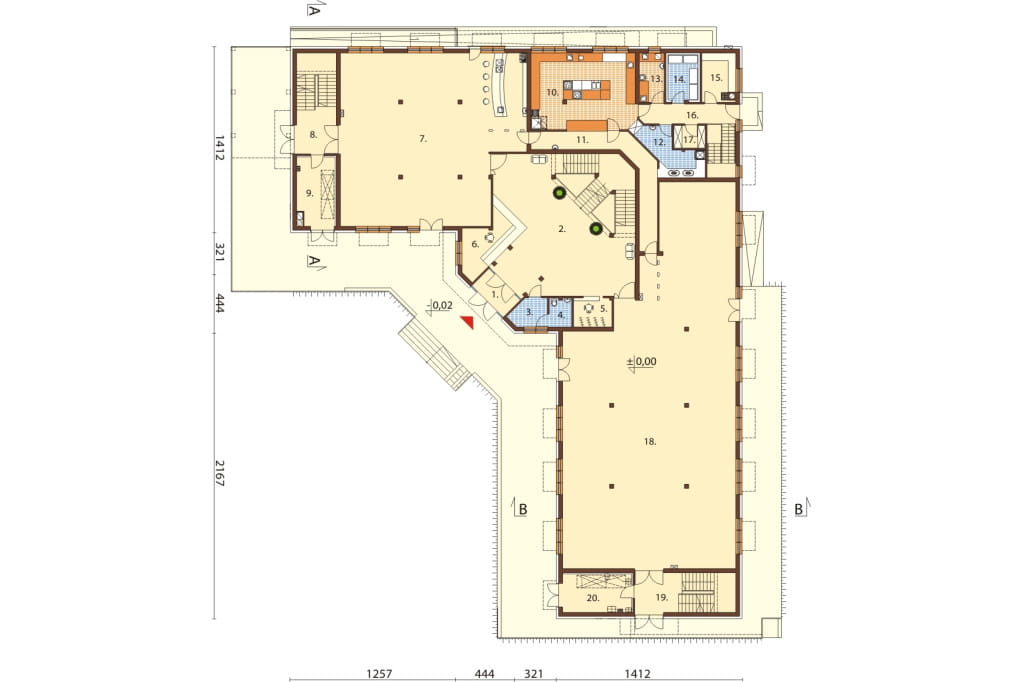

Rzut parteru

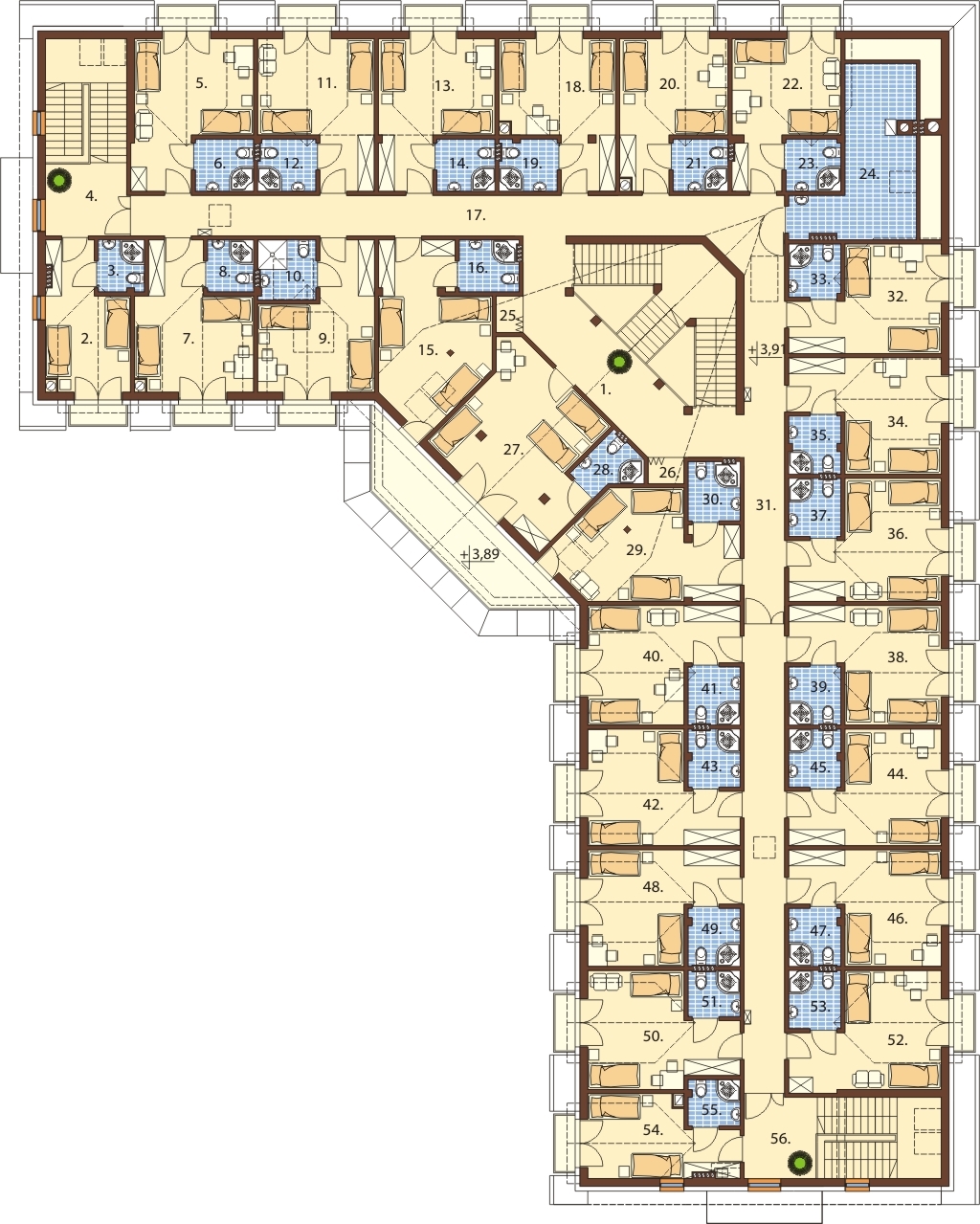

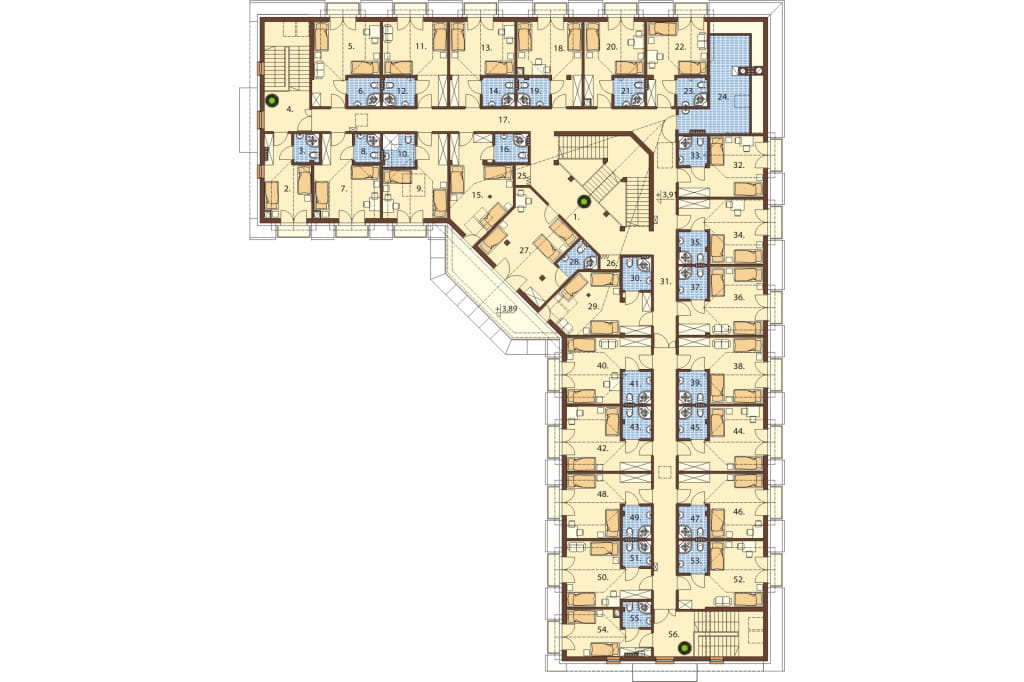

Rzut piętra / antresoli

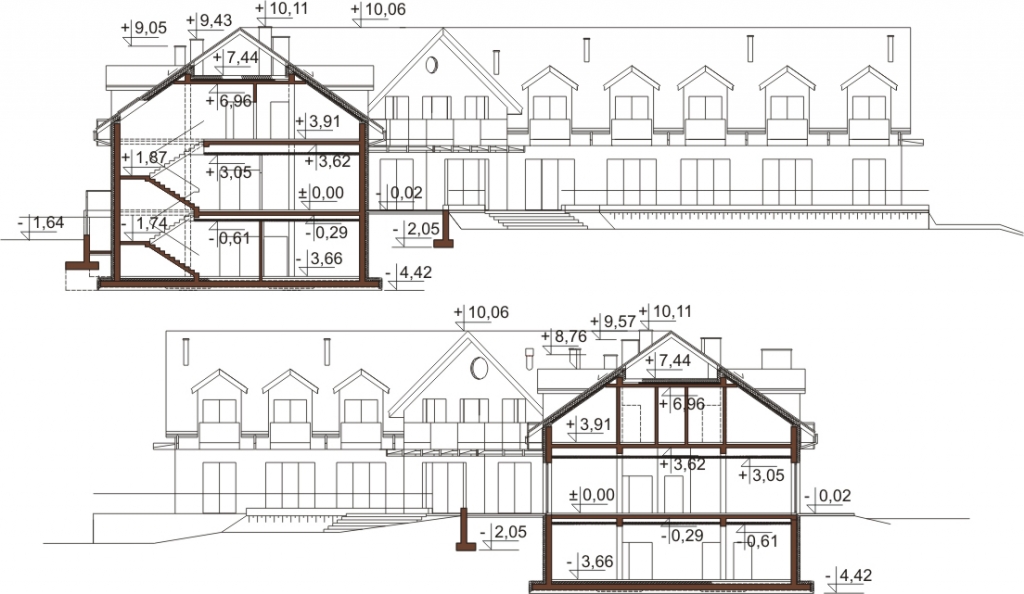

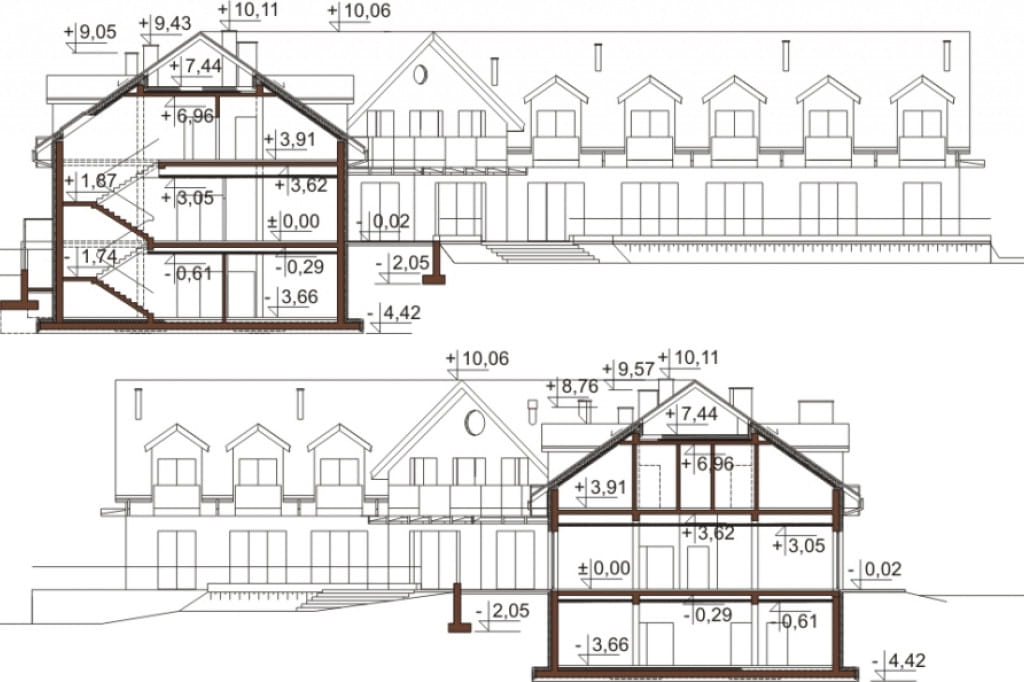

Przekrój

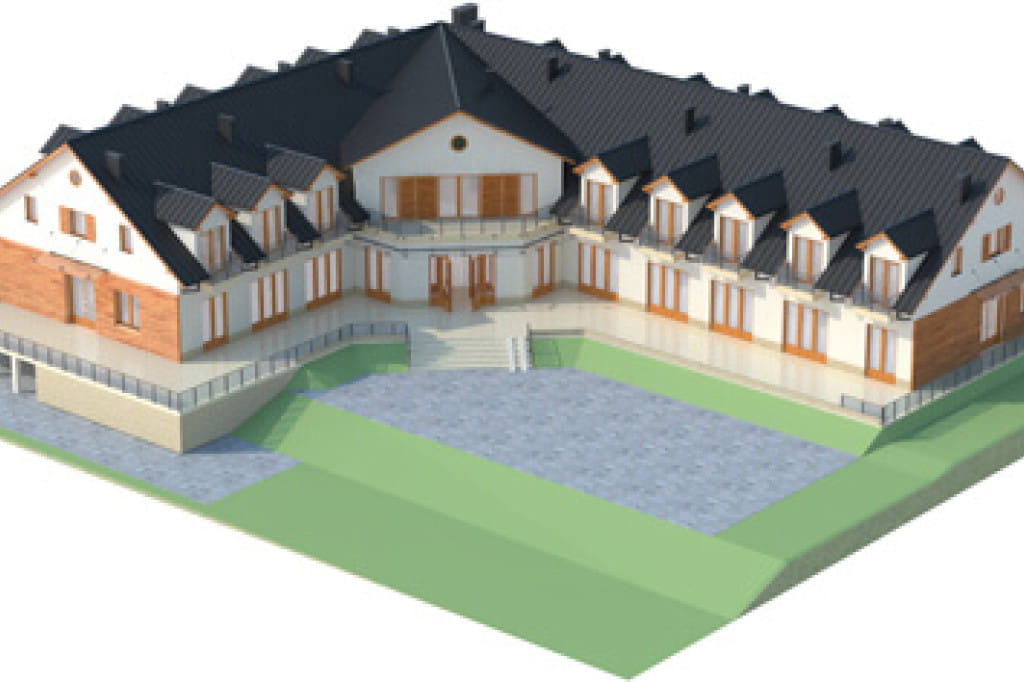

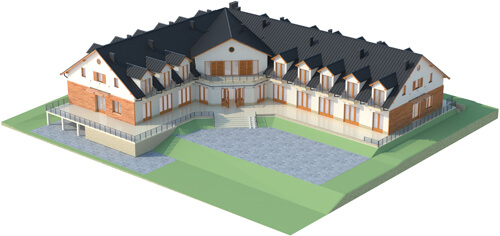

Model 3D
Prosta bryła z dwoma skrzydłami przykryta jest dwuspadowym dachem co jest ekonomicznym i łatwym w realizacji rozwiązaniem. W części centralnej na zbiegu dwóch skrzydeł zaprojektowaliśmy główne wejście do budynku. Poszczególne elewacje są minimalistyczne, można dodać im ekspresji poprzez zastosowanie odpowiednich zestawień kolorystycznych materiałów wykończeniowych. Do realizacji projektu potrzebna jest parcela o szerokości minimum 44.34 m.

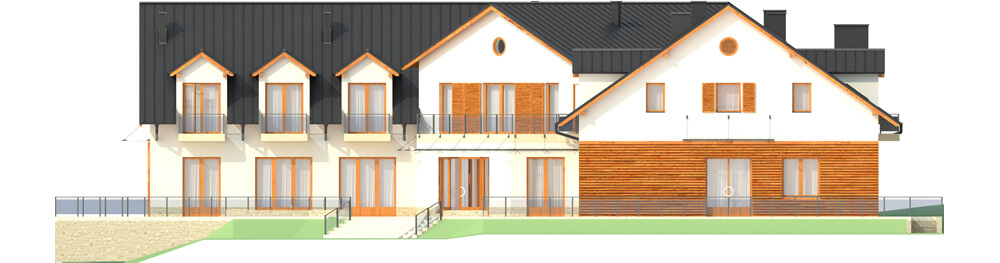

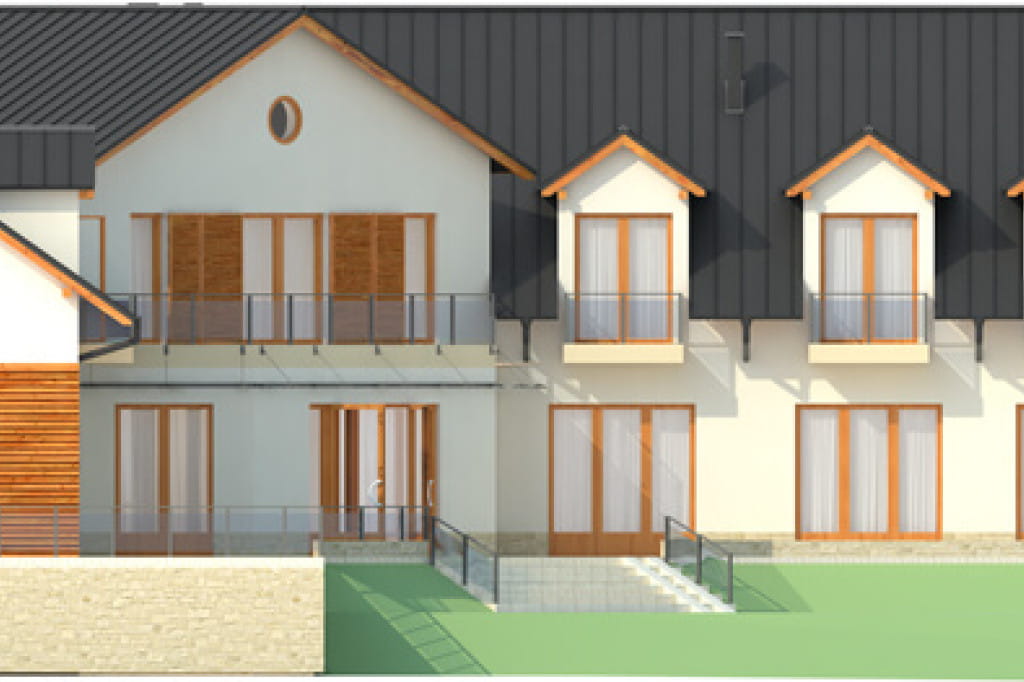

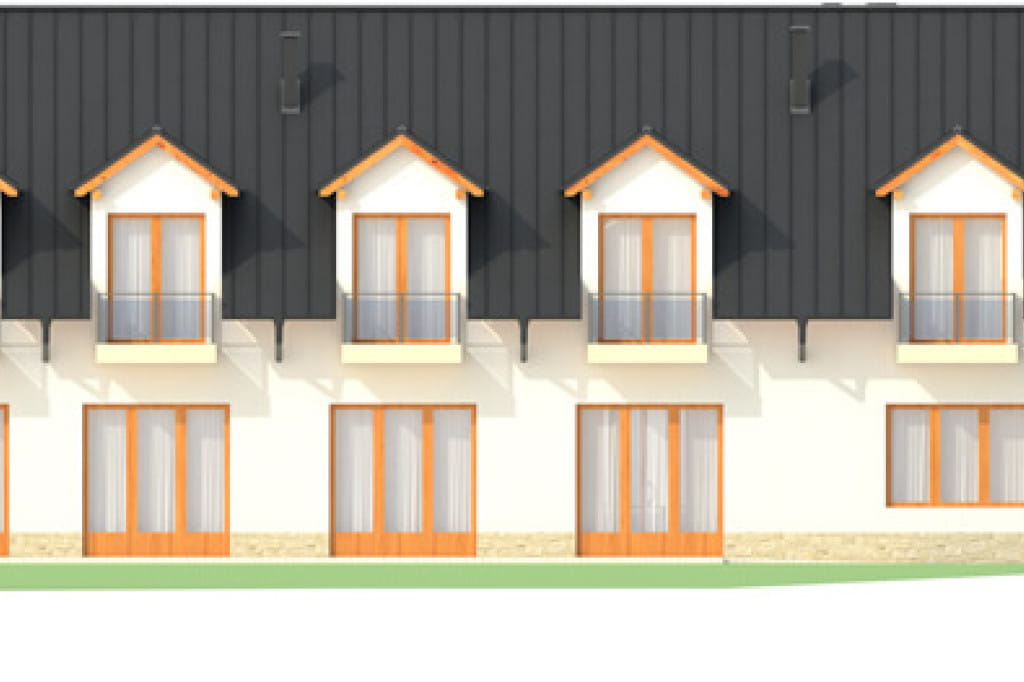

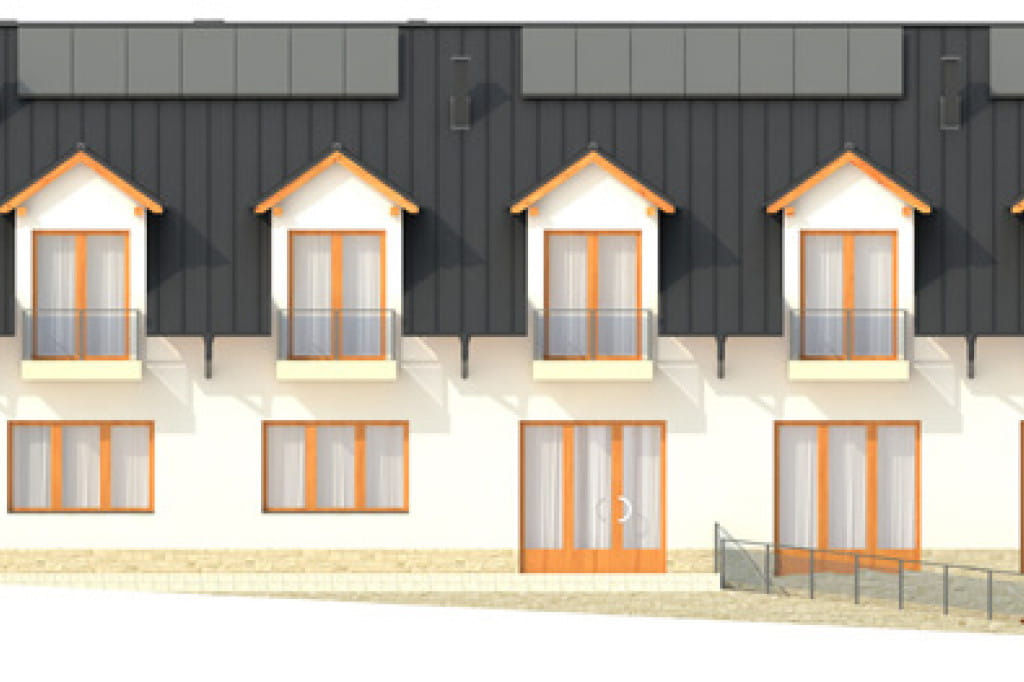

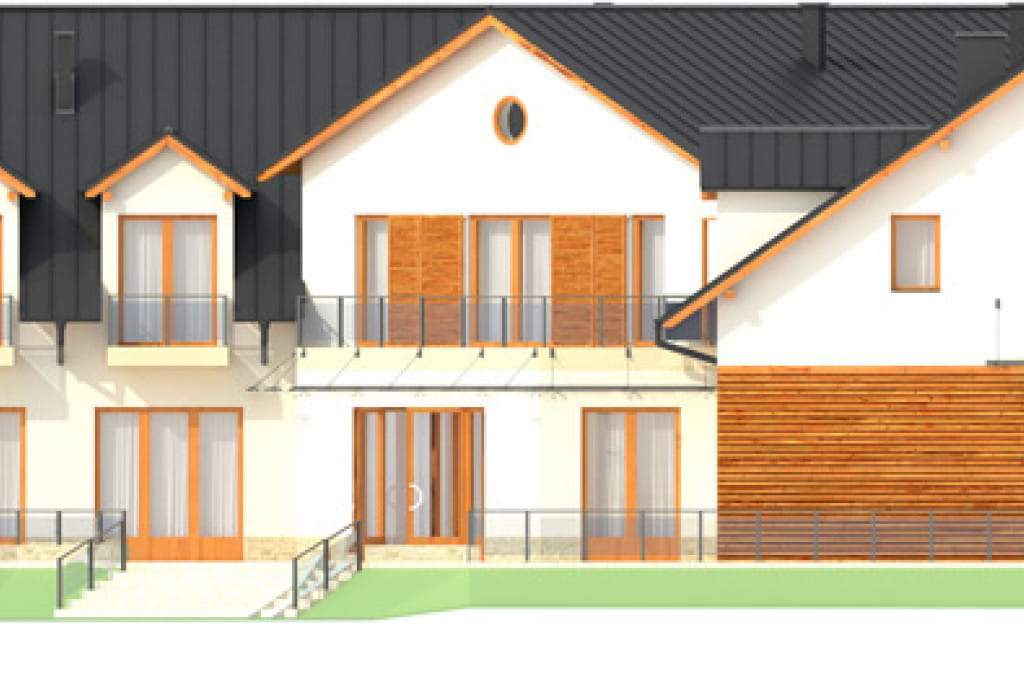

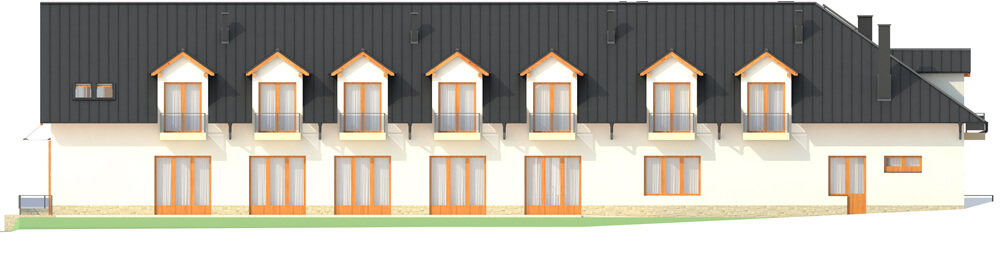

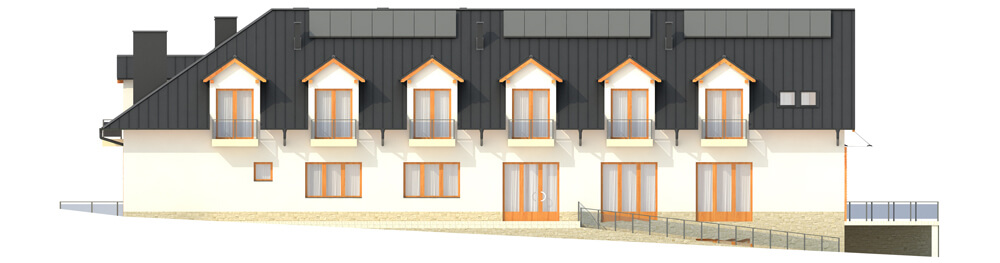

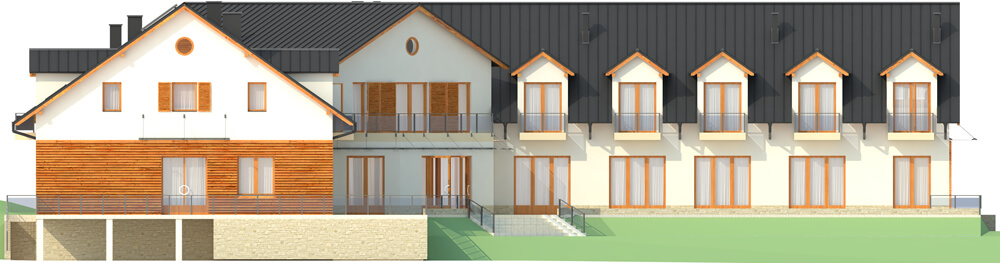

Elewacje
Informacje podstawowe
Projekt budynku gastronomicznego z zapleczem noclegowym K-59 parterowy z poddaszem użytkowym, w całości podpiwniczony. Budynek może pełnić funkcję pensjonatu, domu weselnego, konfrencyjną, wystawienniczą czy rekreacyjną. Można również zaadaptować go na dom opieki dla osób starszych.
Technologia tradycyjna: ściany zewnętrzne - pustak 29 cm, styropian 18 cm, tynk zewnętrzny.
Stropy: żelbetowe.
Kąt nachylenia dachu: 35°.
Pokrycia dachu: blacha dachówkowa
Ogrzewanie: dwie kotłownie - kotłownia gazowa współpracująca z instalacją solarną zlokalizowana na poddaszu (ogrzewanie podłogowe na salach ogrzewanie c.w.u); kotłownia na paliwo stałe (pelety) zlokalizowana w piwnicach (zasilanie central wentylacyjnych, ogrzewanie poza salami).
Wentylacja mechaniczna: sala bankietowa, restauracyjna, 2 duże pomieszczenia gospodarcze w piwnicach - wentylacja mechaniczna nawiewno wywiewna z rekuperacją (oddzielne obiegi); kuchnia z zapleczem, toalety w piwnicy - wentylacja mechaniczna nawiewno - wywiewna.
Więźba dachowa: więżba tradycyjna płatwiowo kleszczowa.
Program: sala bankietowa dla 160 osób, sala bankietowa dla 80 osób, kuchnia, zaplecze kuchenne, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, zaplecze biurowe, 24 pokoje z łazienkami: ( 22 pokoje dwuosobowe - w tym jeden dla niepełnosprawnych, 2 pokoje jednoosobowe), recepcja, pomieszczenia gospodarczxe, kotłownia gazowa, kotłownia na paliwo stałe.
ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna, instalacja solarna, hydranty p.poż.)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłącznik prądu, oświetlenie, awaryjne oświetlenie ewakuacyjne)
- opinie rzeczoznawców: BHP, Sanepid, P.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- projektowana charakterystyka energetyczna budynku
- zgoda na zmiany w projekcie
ZAPYTAJ O PROJEKT !
(012) 410 49 71
(012) 410 49 72
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 0 - 50
- Powierzchnia użytkowa (m²) 2000 - 3000
- Powierzchnia zabudowy (m²) 500 - 1000
- Kąt nachylenia dachu (°) 30 - 35
- Szerokość działki/krótszy bok (m) 40 - 50
- Wysokość budynku (m) 10 - 12
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 0.00
- Powierzchnia użytkowa (m²) 2345.16
- Powierzchnia zabudowy (m²) 947.56
- Szerokość budynku/krótszy bok (m) 34.34
- Długość budynku/dłuższy bok (m) 43.44
- Wysokość budynku (m) 10.08
- Szerokość działki/krótszy bok (m) 44.34
- Kąt nachylenia dachu (°) 35°
- Rodzaj dachu dwuspadowy
- Piwnica podpiwniczony
- Garaż bez garażu
- Poddasze poddasze użytkowe
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Układ dachu kalenicowy
- Kubatura (m³) 10419.80
- Liczba kondygnacji 3
- Rodzaj ogrzewania gazowe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 59.18
- Liczba pomieszczeń 101
- Liczba łazienek (bez WC) 21 - 30
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
