Projekt

Budynek produkcji spożywczej

Kod: LK-49
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

lub za pomocą formularza kliknij >>

LK-49 To nowoczesny, parterowy projekt budynku komercyjnego. Stworzyliśmy go z myślą o firmach zajmujących się produkcją spożywczą. Ma specjalnie do tego celu przygotowany program. Projekt wyróżnia się atrakcyjnym wyglądem, który podkreślany jest przez zastosowanie odpowiednich materiałów wykończeniowych i detali w elewacjach. Projekt po modyfikacjach w programie można przystosowywać także do innych typów działalności wytwórczej.

zobacz realizacje naszych projektów

Rzut parteru



Projekt LK-49 - rzut

Parter: 286,6 m2

1. Korytarz 9,8 m2

2. Kotłownia 6,9 m2

3. Pomieszczenie socjalne 4,5 m2

4. Łazienka z WC 4,8 m2

5. Obróbka warzyw 9,2 m2

6. Pokój śniadań 5,0 m2

7. Pomieszczenie porządkowe 2,2 m2

8. Magazyn 13,8 m2

9. Obróka mięs 9,9 m2

10. Kuchnia 33,2 m2

11. Ekspedycja 10,1 m2

12. Hala wypieków I etap 140,6 m2

13. Hala wypieków II etap 36,6 m2

Parter jest zaplanowany tak, by proces produkcji przebiegał jak najefektywniej. Dla pracowników przygotowaliśmy pełne zaplecze socjalne, na które składa się: pomieszczenie socjalne, pokój śniadań i łazienka z WC. Kotłownia jest osobnym pomieszczeniem z wejściem z zewnątrz. Produkcja jest podzielna na etapy co umożliwia sprawną jej organizację. Największą powierzchnię zajmuje hala wypieków, która podzielona jest na dwie strefy.

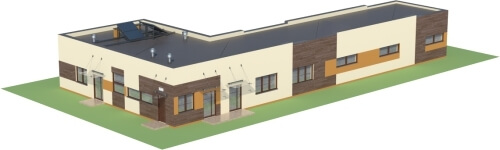

Model



Projekt LK-49 - model

Bryła budynku ma kształt odwróconej litery L, do jego realizacji potrzeba stosunkowo długiej działki, której szerokość powinna wynosić minimum 24.80 m. Poszczególne elewacje są minimalistyczne, co podkreśla nowoczesną architekturę obiektu. Efektownym detalem są szklane daszki nad poszczególnymi wejściami. LK-49 Posiada osobne wejścia do części socjalnej, produkcji, ekspedycji oraz kotłowni.



Elewacje



Projekt LK-49 - elewacja

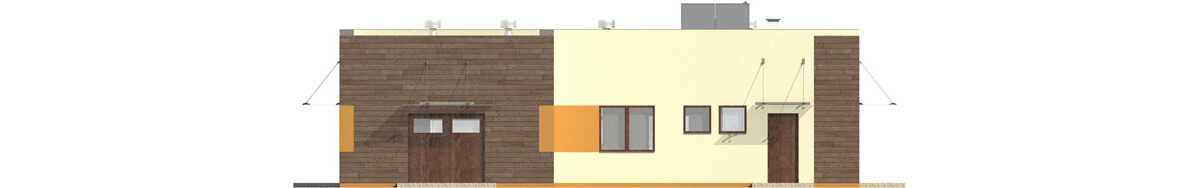

elewacja ogrodowa
Projekt LK-49 - elewacja

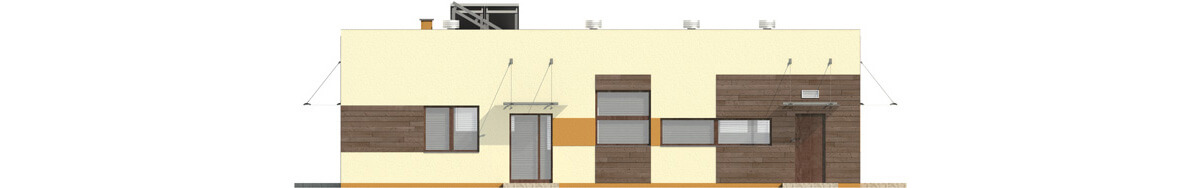

elewacja frontowa
Projekt LK-49 - elewacja

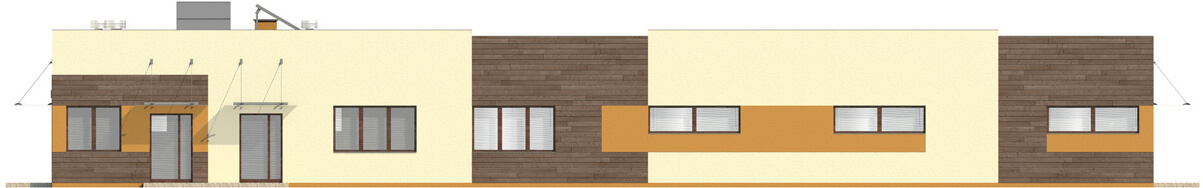

elewacja boczna
Projekt LK-49 - elewacja
elewacja boczna

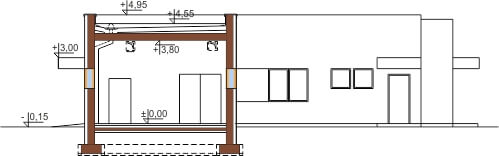

Przekrój



Projekt LK-49 - przekrój

Projekt LK-49 to parterowy projekt budynku, w którym ma się odbywać produkcja spożywcza.

Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku produkcyjnego (produkcja żywności spożywczej) LK-49, parterowy, bez podpiwniczenia.



Technologia tradycyjna: ściany zewnętrzne - pustak YTONG 30 cm, styrpian 15cm, tynk zewnętrzny. Stropodach: żelbetowy. Kąt nachylenia stropodachu: 2%.
Strop: gęstożebrowy Teriva
Ogrzewanie: gazowe
Program: hala produkcyjna, kuchnia z zapleczem, zaplecze sanitarno - socjalne, magazynowe, kotłownia, gazowa, ekspedycja.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna kuchni, pom. obróbki mięsa, pom. obróbki warzyw, hali produkcyjnej)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie



Powierzchnia zabudowy: 343.80 m²
Powierzchnia użytkowa: 286.50 m²
Kubatura: 1564.30 m³
Szerokość działki: 24.80 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 1
Liczba pomieszczeń: 13
Kąt nachylenia dachu: 2.5-3°
Pokój na parterze: Nie
Wysokość budynku: 5.1 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: gastronomiczne, komercyjne, projekt budynku usługowego, projekt budynku gastronomicznego, produkcyjne, projekty budynków produkcyjnych
Technologia: YTONG
Styl: modernistyczny

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU

8 000 PLN

KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
