Projekt

Budynek produkcji spożywczej

Kod: K-49
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

lub za pomocą formularza kliknij >>

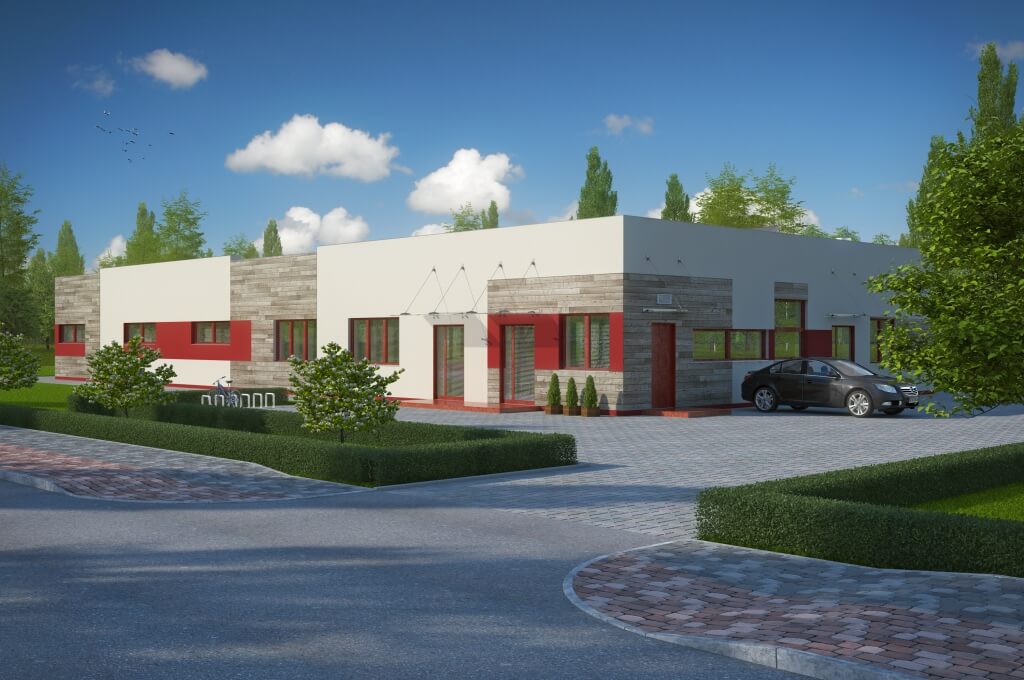

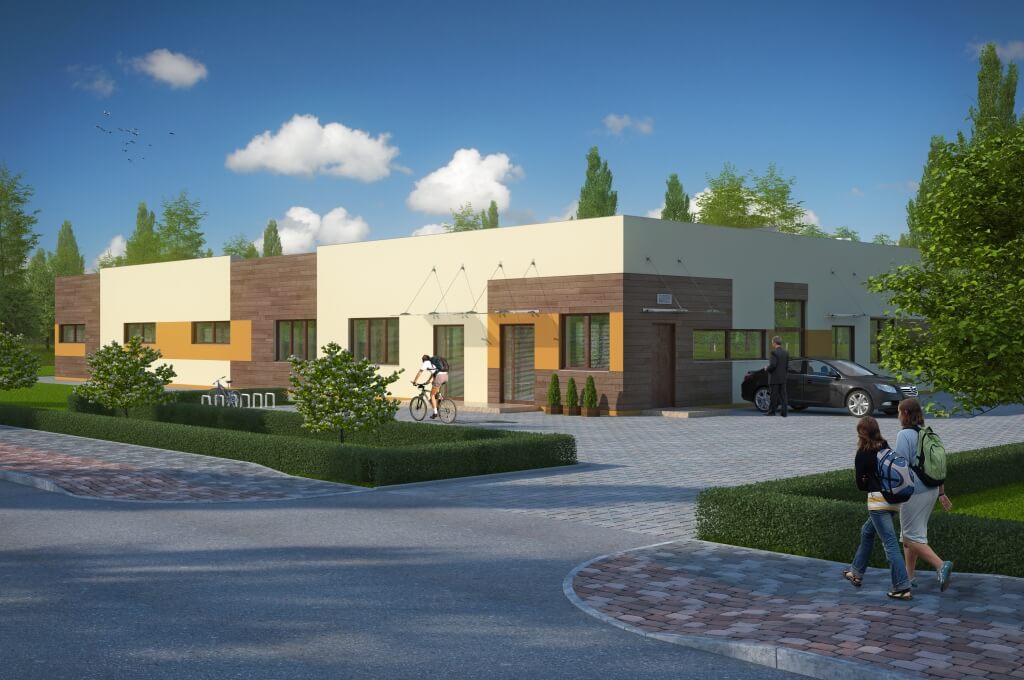

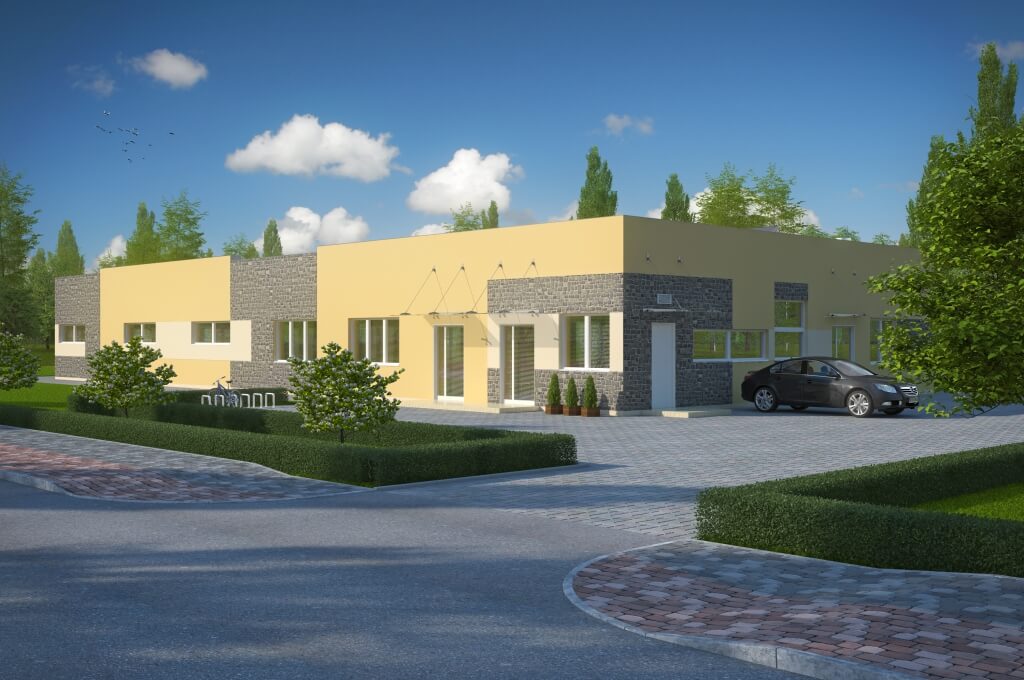

K-49 to jeden z naszych nowych projektów komercyjnych. W założeniu ma on służyć jako budynek, w którym będzie się odbywała produkcja spożywcza. Łączy w sobie nowoczesną architekturę z praktycznym programem pozwalającym na sprawną organizację procesu wytwórczego. Z zewnątrz zwraca uwagę swoją nowoczesną architekturą, którą można podkreślić przez zastosowanie odpowiednich materiałów elewacyjnych.

zobacz realizacje naszych projektów

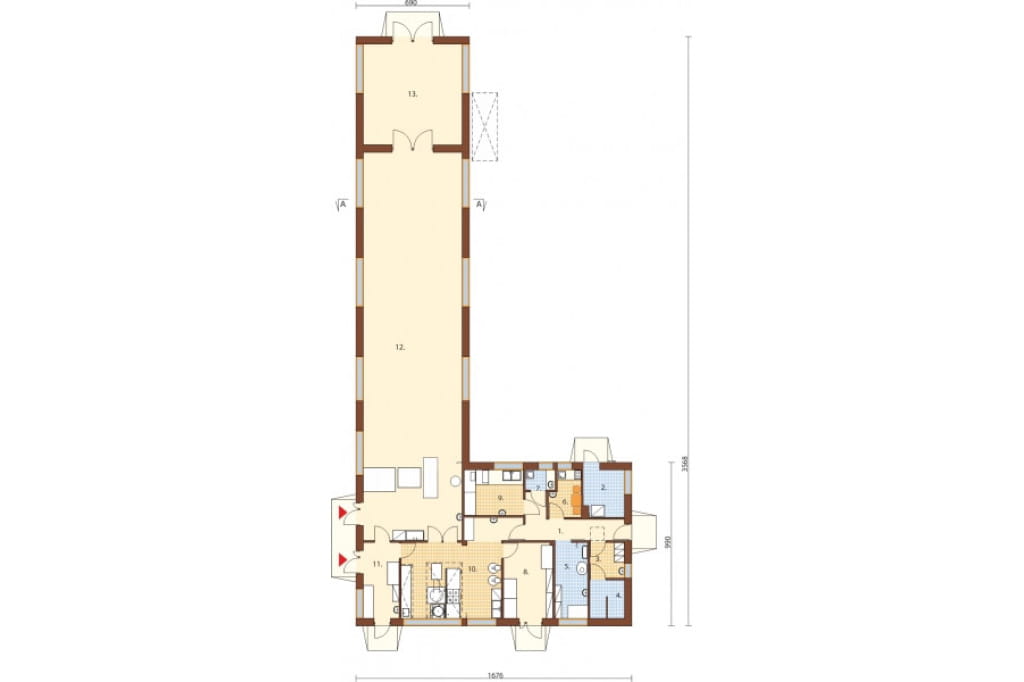

Rzut parteru



Projekt K-49 - rzut

Parter: 286,6 m2

1. Korytarz 9,8 m2

2. Kotłownia 6,9 m2

3. Pomieszczenie socjalne 4,5 m2

4. Łazienka z WC 4,8 m2

5. Obróbka warzyw 9,2 m2

6. Pokój śniadań 5,0 m2

7. Pomieszczenie porządkowe 2,2 m2

8. Magazyn 13,8 m2

9. Obróka mięs 9,9 m2

10. Kuchnia 33,2 m2

11. Ekspedycja 10,1 m2

12. Hala wypieków I etap 140,6 m2

13. Hala wypieków II etap 36,6 m2



Projekt posiada zaplecze sanitarno-socjalne, na które składa się między innymi pokój śniadań, pomieszczenie socjalne, porządkowe oraz łazienka z WC. Poszczególne fazy produkcji prowadzone są w osobnych pomieszczeniach, a hala wypieków jest podzielona na dwie strefy.

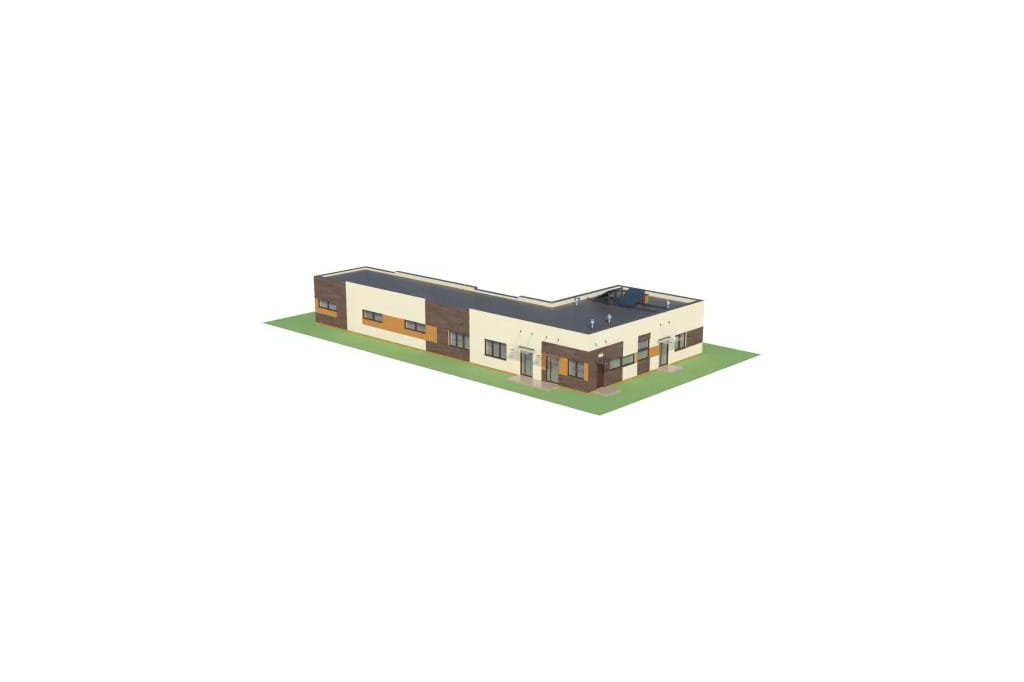

Model

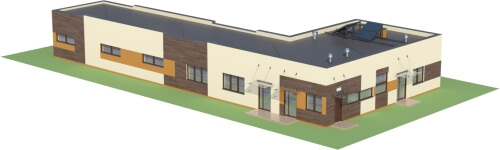

Projekt K-49 - model

Projekt K-49 ma bryłę na planie litery L. Elewacje są minimalistyczne bez zbędnych ozdobników, dzięki czemu projekt nie jest drogi w realizacji. W projekcie przewidziane są osobne wejścia do części socjalnej, ekspedycji i kotłowni. Nad każdym z nich zaprojektowaliśmy elegancki szklany daszek. Do realizacji tego projektu potrzebna będzie stosunkowo długa działka, o szerokości minimum 24.80 m.

Elewacje

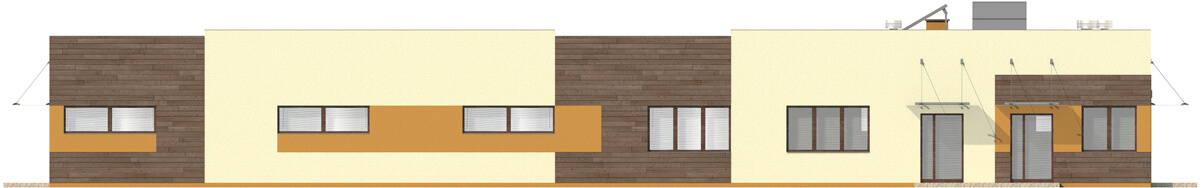

Projekt K-49 - elewacja

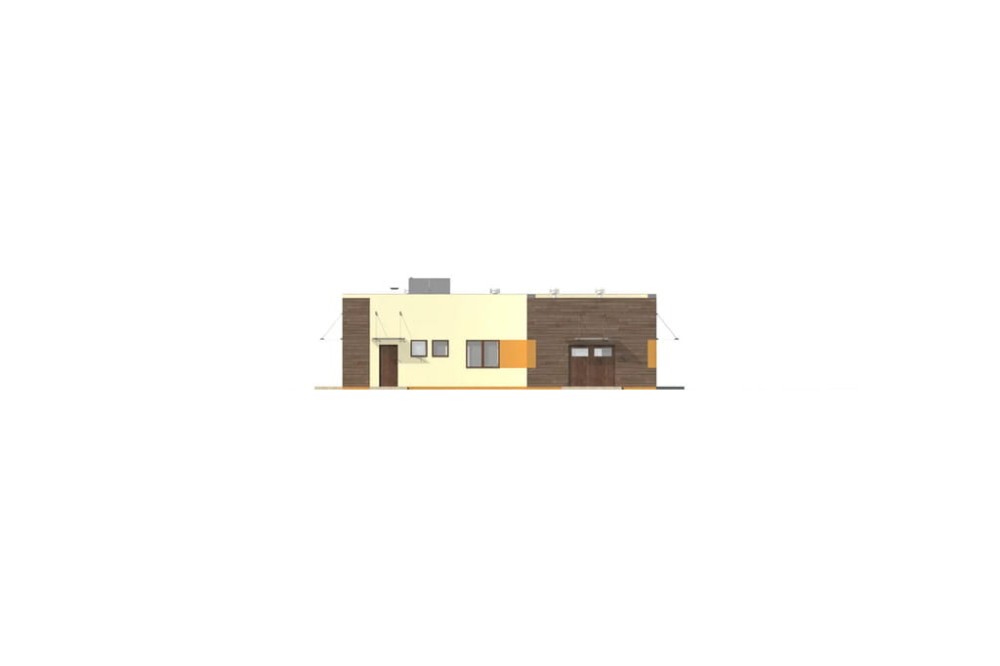

elewacja ogrodowa

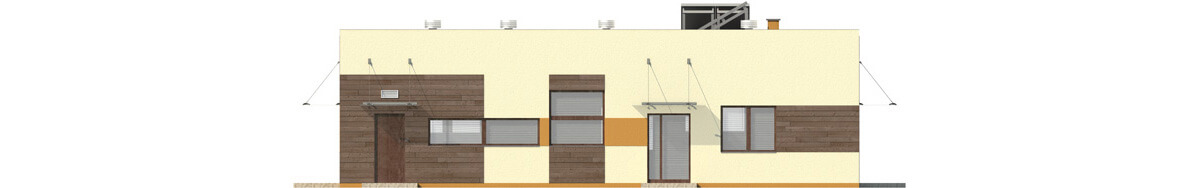

Projekt K-49 - elewacja

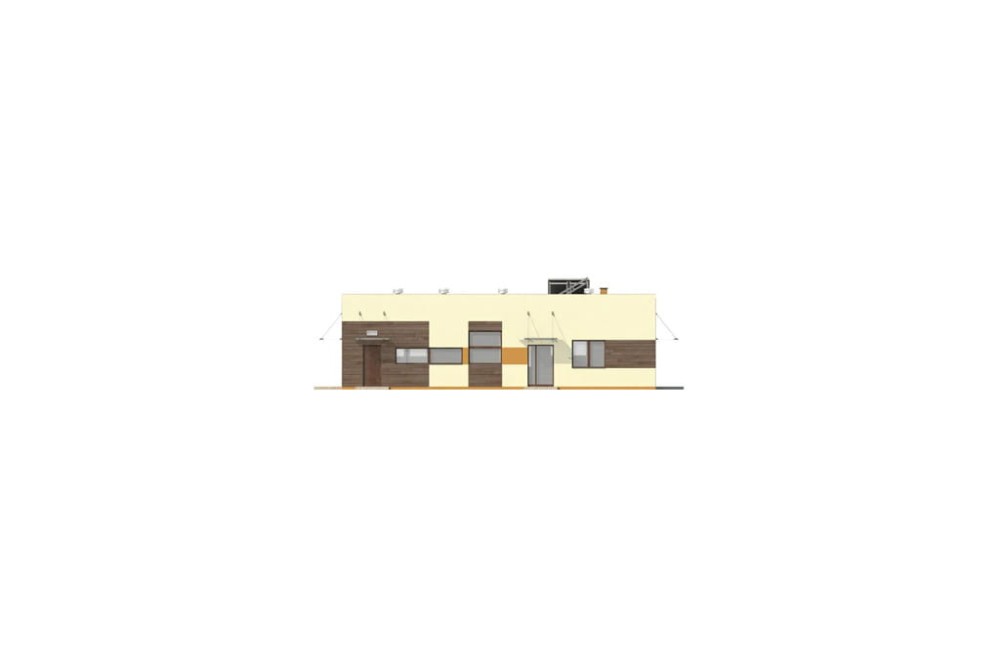

elewacja frontowa

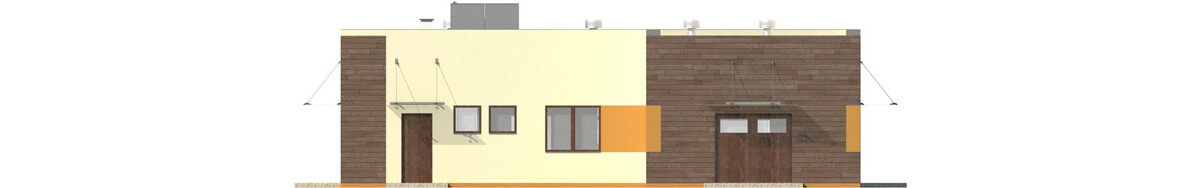

Projekt K-49 - elewacja

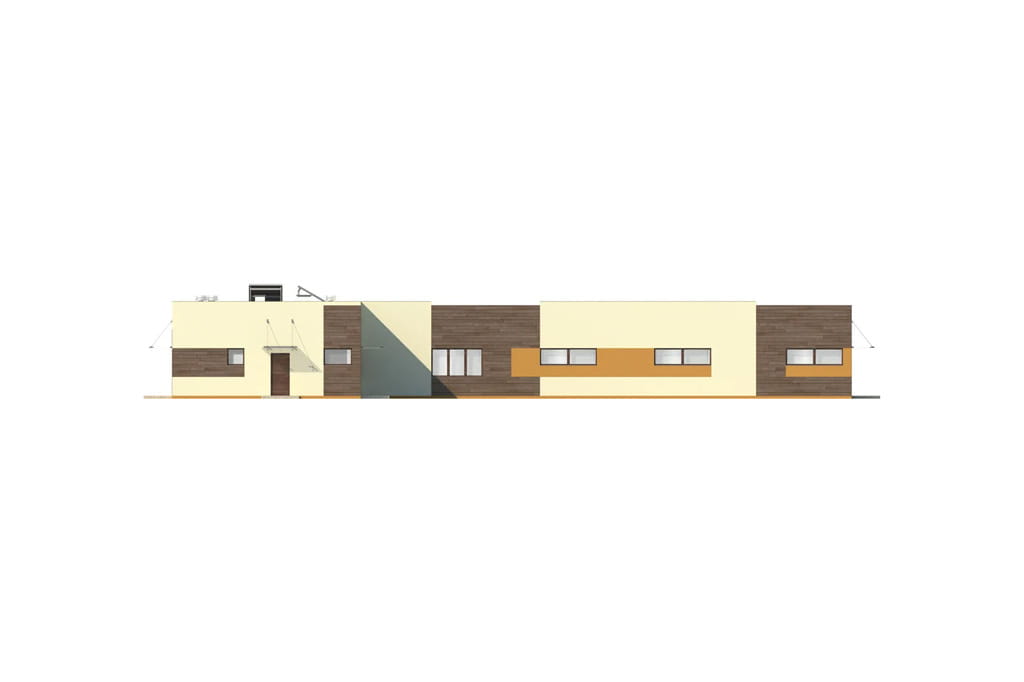

elewacja boczna
Projekt K-49 - elewacja

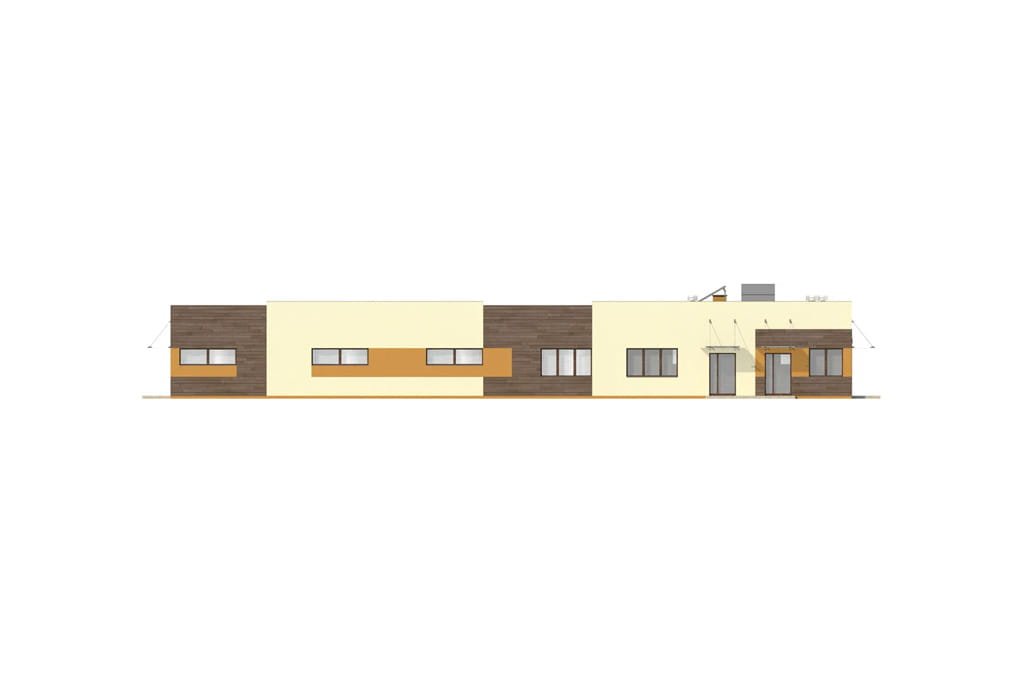

elewacja boczna

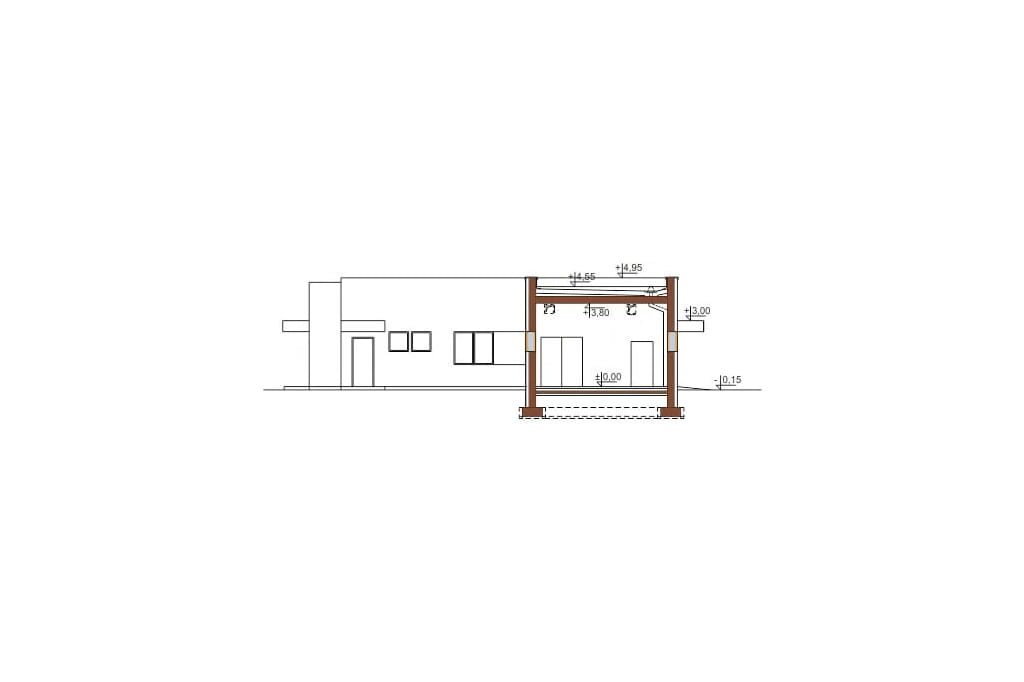

Przekrój

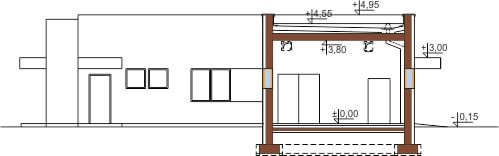

Projekt K-49 - przekrój

K-49 to wyjątkowo atrakcyjny projekt dla inwestorów, którzy pragną wybudować budynek o charakterze stricte produkcyjnym.

Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku produkcyjnego (produkcja żywności spożywczej) K-49, parterowy, bez podpiwniczenia.

Technologia tradycyjna: ściany zewnętrzne - pustak YTONG 30 cm, styrpian 15cm, tynk zewnętrzny. Stropodach: żelbetowy. Kąt nachylenia stropodachu: 2%.
Ogrzewanie: kotłownia gazowa zlokalizowana na parterze.
Program: hala produkcyjna, kuchnia z zapleczem, zaplecze sanitarno - socjalne, magazynowe, kotłownia, gazowa, ekspedycja.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna kuchni, pom. obróbki mięsa, pom. obróbki warzyw, hali produkcyjnej)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 343.80 m²
Powierzchnia użytkowa: 286.50 m²
Kubatura: 1564.30 m³
Szerokość działki: 24.80 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 1
Liczba pomieszczeń: 13
Kąt nachylenia dachu: 2,00%
Pokój na parterze: Nie
Wysokość budynku: 5.1 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: gastronomiczne, komercyjne, projekt budynku usługowego, produkcyjne, projekty budynków produkcyjnych
Technologia: YTONG
Styl: modernistyczny

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 2 400 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
