Budynek usługowo - mieszkalny
Kod: LK-34
 |
Projekt na zamówienie dostępny w terminie ustalonym z biurem skontaktuj się >> |
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 661,80 m2. Projekt budynku usługowo-mieszkalnego, z lokalami usługowymi na wynajem, przychodnią dentystyczną, oraz mieszkaniami. Budynek dwupiętrowy z poddaszem mieszkalnym bez podpiwniczenia i bez garażu.
Projekt wielorodzinnego budynku mieszkalnego z wydzieloną w parterze funkcją usługową. Cechuje go nietypowy kształt, który silnie rozszerza się w jednym kierunku. Można w nim zaplanować przychodnię dentystyczną lub np. salon fryzjerski oraz zorganizować wygodną strefę mieszkalną, dzięki stworzeniu budynku z dwoma piętrami i poddaszem. Najlepiej sprawdzi się w typowo miejskim terenie w otoczeniu innych budynków, które są utrzymane w modernistycznym charakterze. Co więcej, idealnie wpasuje się nawet w bardzo nietypowe działki. Z pewnością spodoba się każdej rodzinie, szukającej mieszkania nowoczesnego i bardzo wygodnego.

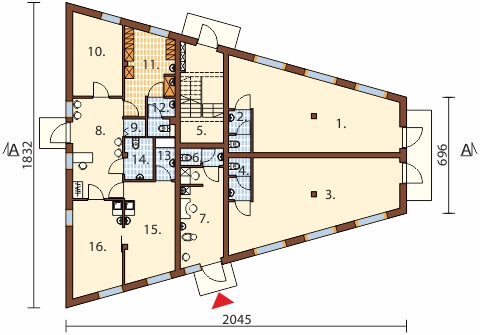

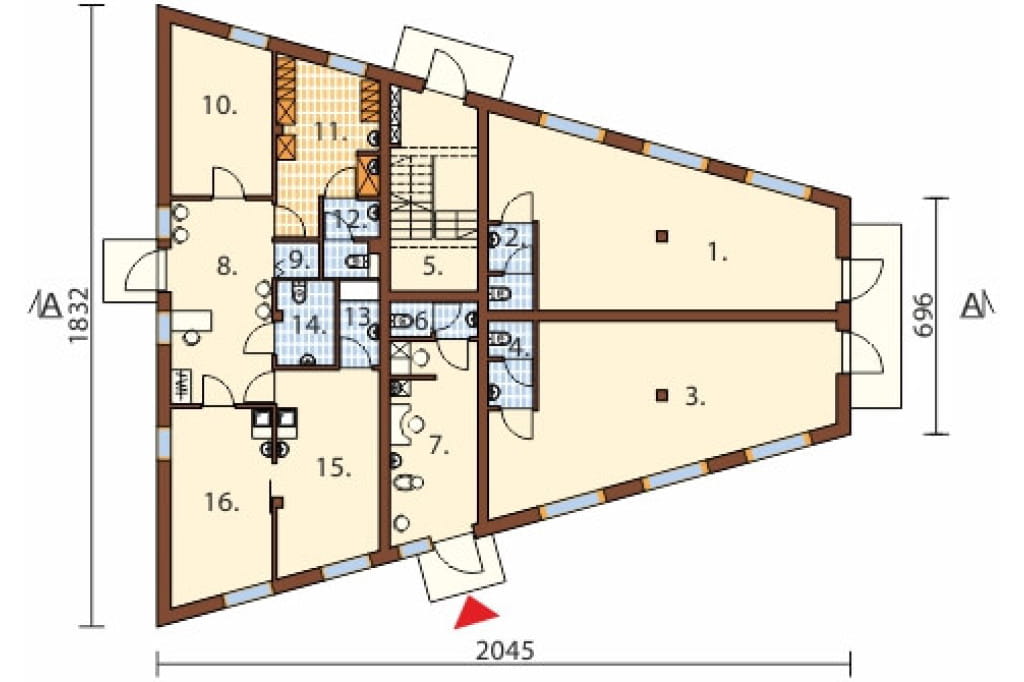

Rzut parteru
Parter: 213,40 m2
1. Lokal usługowy do adaptacji 41,9 m2
2. WC + przedsionek 3,1 m2
3. Lokal usługowy do adaptacji 41,9 m2
4. WC + przedsionek 3,1 m2
5. Klatka schodowa 15,0 m2
Fryzjer: 17,4 m2
6. WC + przedsionek 2,6 m2
7. Lokal usługowy 14,7 m2
Przychodnia dentystyczna: 91,1 m2
8. Poczekalnia 18,1 m2
9. Pomieszczenie na wózki 1,3 m2
10. Gabinet RTG 14,0 m2
11. Pomieszczenie socjalne 13,0 m2
12. WC 4,0 m2
13. Sterylizatornia 3,0 m2
14. WC 4,3 m2
15. Gabinet dentystyczny 17,4 m2
16. Gabinet dentystyczny 16,5 m2
Na parterze zaplanowano strefę typowo usługową do przeznaczenia np. pod sklep. Ponadto zorganizowano tu przychodnię dentystyczną z gabinetami, poczekalnią i zapleczem. Można ją jednak zaadaptować np. pod salon fryzjerski. Wejście do strefy mieszkalnej zostało oddzielone i zaplanowane z tyłu budynku.

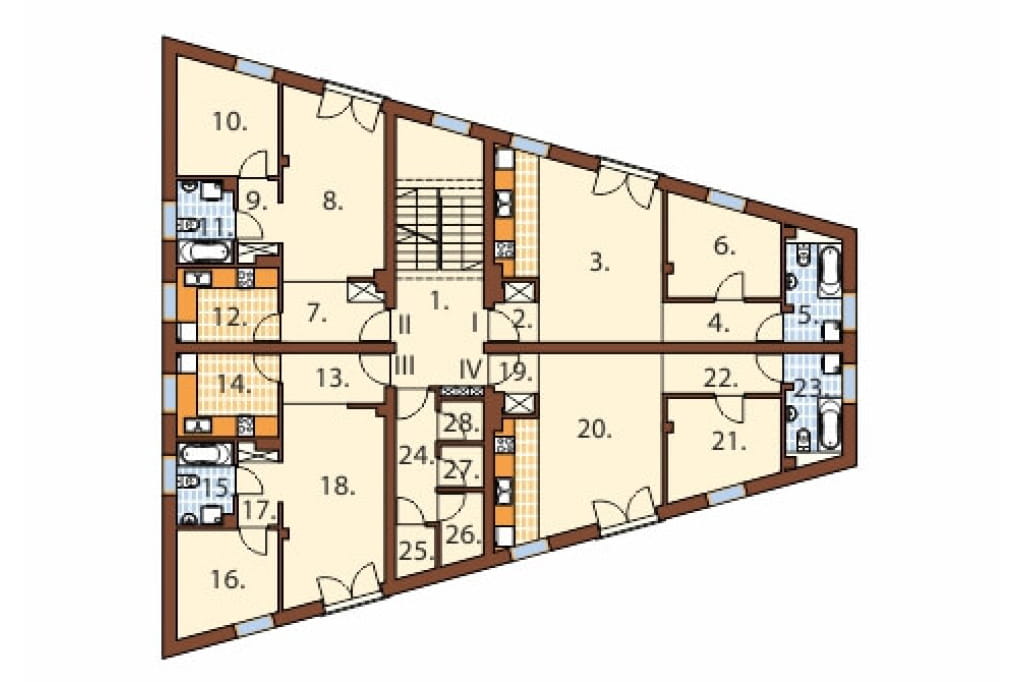

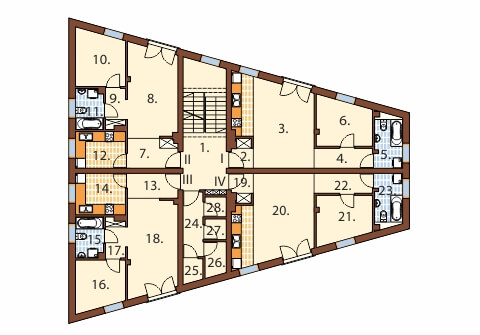

Rzut pierwszego piętra
I pietro: 208,60 m2
1. Klatka schodowa 20,2 m2
Mieszkanie I: 43,8 m2
2. Przedpokój 1,9 m2
3. Salon z aneksem kuchennym 23,2 m2
4. Przedpokój 4,2 m2
5. Łazienka 5,4 m2
6. Pokój 9,1 m2
Mieszkanie II: 44,3 m2
7. Przedpokój 5,5 m2
8. Salon 15,9 m2
9. Przedpokój 2,8 m2
10. Pokój 9,5 m2
11. Łazienka 4,0 m2
12. Kuchnia 6,6 m2
Mieszkanie III: 44,4 m2
13. Przedpokój 4,5 m2
14. Kuchnia 7,5 m2
15. Łazienka 4,0 m2
16. Pokój 8,6 m2
17. Przedpokój 2,8 m2
18. Salon 17,0 m2
Mieszkanie IV: 43,8m2
19. Przedpokój 1,9 m2
20. Salon z aneksem kuchennym 23,2 m2
21. Pokój 9,1 m2
22. Przedpokój 4,2 m2
23. Łazienka 5,4 m2
24. Korytarz 4,7 m2
25. Komórka lokatorska 1,7 m2
26. Komórka lokatorska 2,6 m2
27. Komórka lokatorska 1,6 m2
28. Komórka lokatorska 1,5 m2
Na pierwszym piętrze znajdują się cztery mieszkania prywatne. Każde z nich zaopatrzono w kuchnię, salon, pokój oraz łazienkę. Pokój dzienny otwiera się na strefę zewnętrzną poprzez zaplanowanie drzwi balkonowych, zabezpieczonych przez przylegające do ścian barierki.

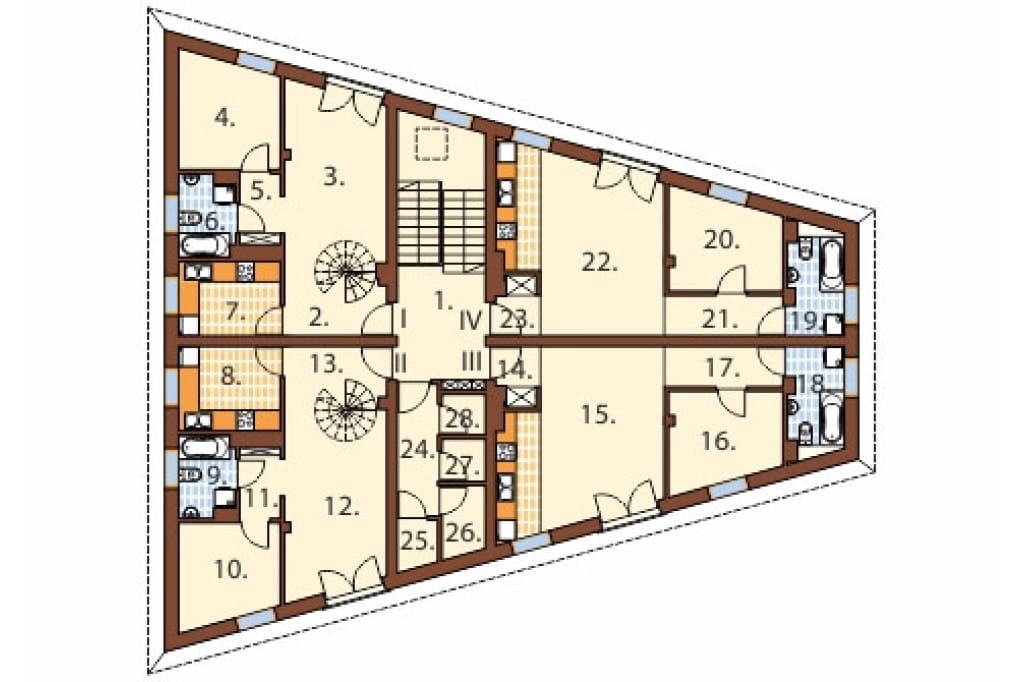

Rzut drugiego piętra
II piętro: 205,0 m2
1. Klatka schodowa 16,7 m2
Mieszkanie I: 44,3 m2 + drugi poziom: 17,5 m2
2. Przedpokój 5,5 m2
3. Salon 15,9 m2
4. Pokój 9,5 m2
5. Przedpokój 2,8 m2
6. Łazienka 4,0 m2
7. Kuchnia 6,6 m2
Mieszkanie II: 44,4 m2 + drugi poziom: 17,4 m2
8. Kuchnia 7,5 m2
9. Łazienka 4,0 m2
10. Pokój 8,6 m2
11. Przedpokój 2,8 m2
12. Salon 17,0 m2
13. Przedpokój 4,5 m2
Mieszkanie III: 43,8 m2
14. Przedpokój 1,9 m2
15. Salon z aneksem kuchennym 23,2 m2
16. Pokój 9,1 m2
17. Przedpokój 4,2 m2
18. Łazienka 5,4 m2
Mieszkanie IV: 43,8 m2
19. Łazienka 5,4 m2
20. Pokój 9,1 m2
21. Przedpokój 4,2 m2
22. Salon z aneksem kuchennym 23,2 m2
23. Przedpokój 1,9 m2
24. Korytarz 4,7 m2
25. Komórka lokatorska 1,7 m2
26. Komórka lokatorska 2,6 m2
27. Komórka lokatorska 1,6 m2
28. Komórka lokatorska 1,5 m2
Na drugim piętrze również zorganizowano cztery mieszkania, które rozmieszczeniem pomieszczeń nawiązują do tych z niższej kondygnacji. Dwa lokale posiadają jednak dodatkowe wyjście na poddasze po krętych schodach zaplanowanych w salonie.

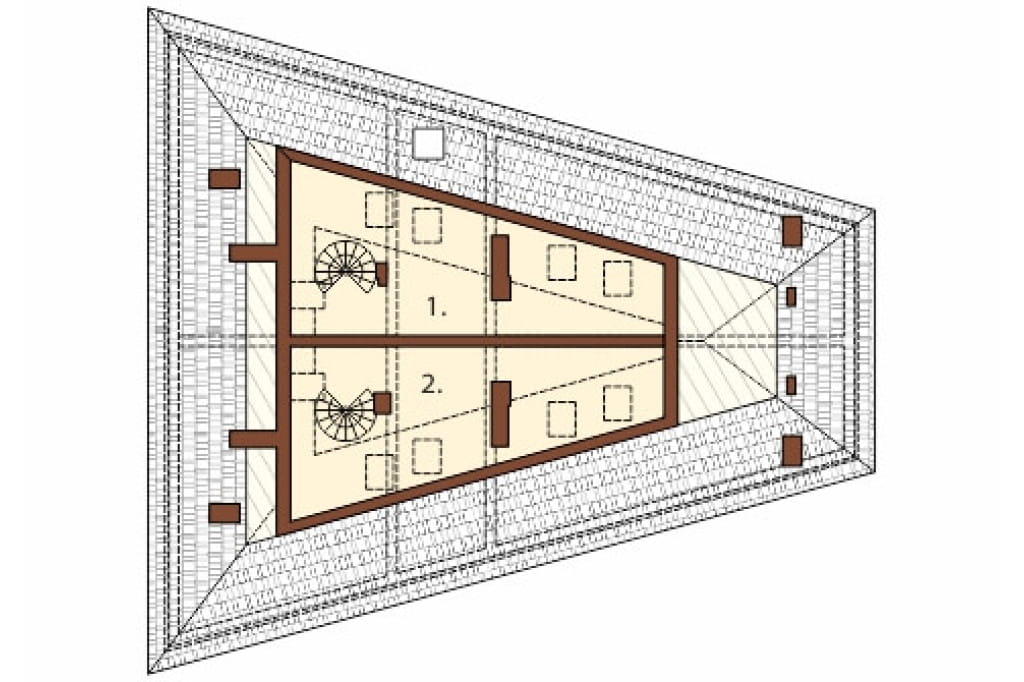

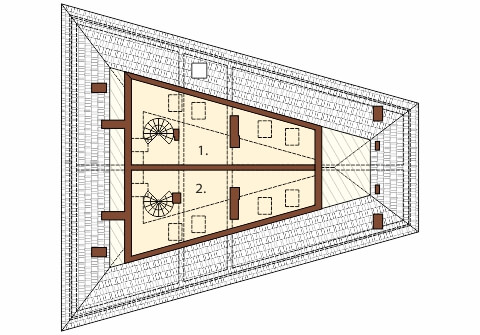

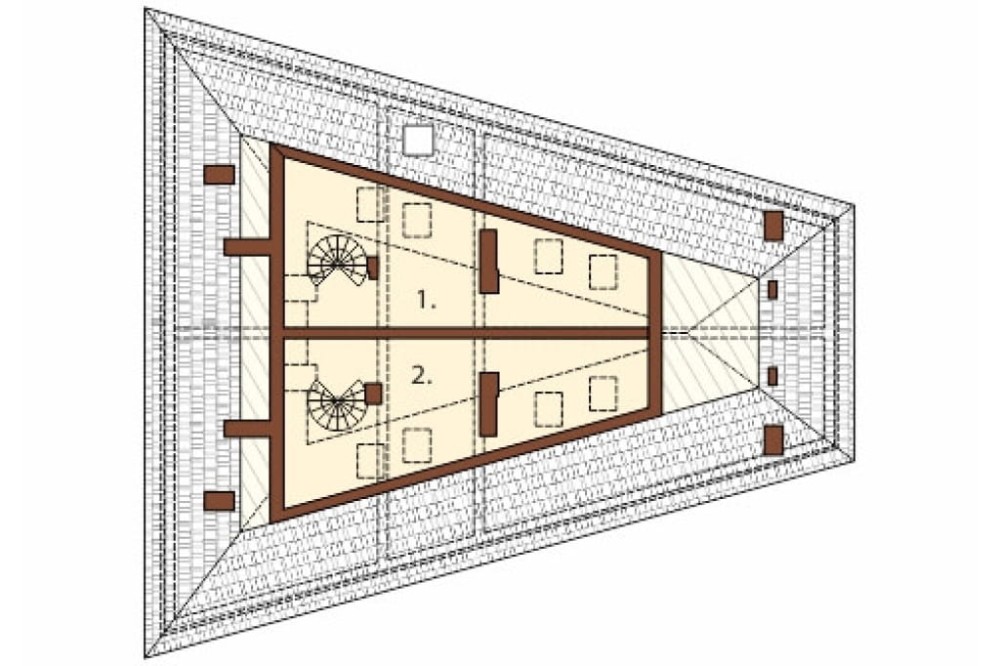

Rzut poddasza
1. Lokal mieszkalny 17,5 m2 (II poziom mieszkania nr I z II piętra)
2. Lokal mieszkalny 17,4 m2 (II poziom mieszkania nr II z II piętra)
Poddasze tworzy przestrzeń powiększająca powierzchnię użytkową dwóch lokali z niższego piętra. Zaplanowano tu dwa pomieszczenia, w których można zorganizować przyjemny pokój doświetlony połaciowo przez świetliki.

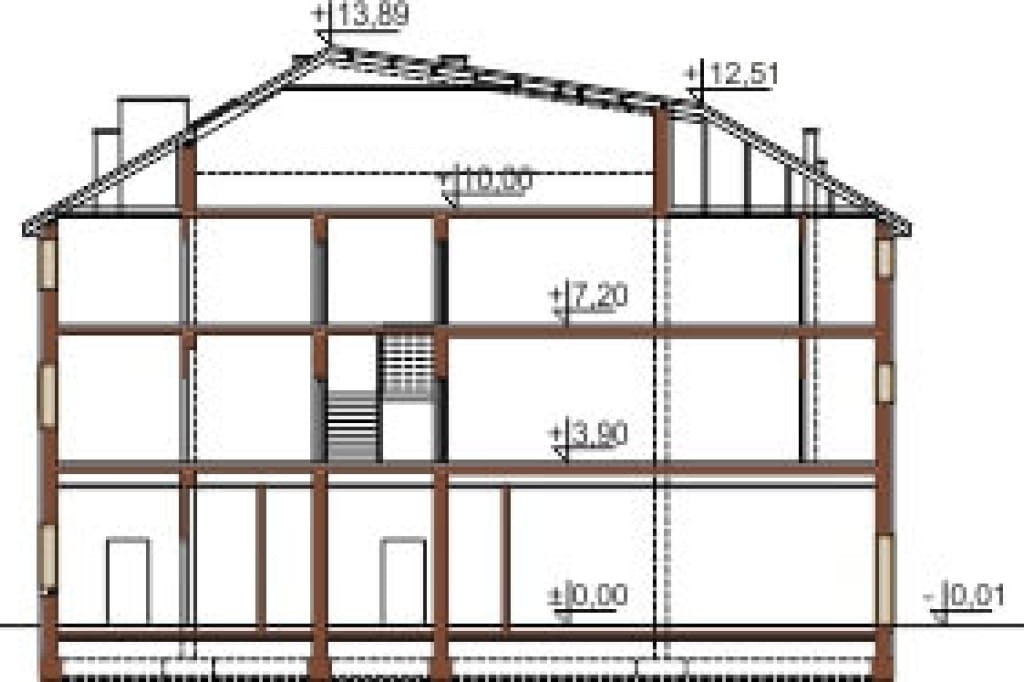

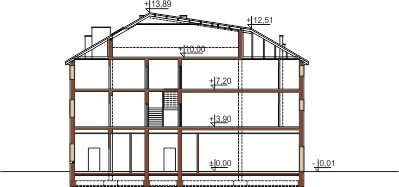

Przekrój
Budynek doskonale sprawdzi się w przestrzeni miejskiej, gdzie realizacja wolnostojących domów jednorodzinnych często jest niemożliwa. Co więcej, jego wygląd wyróżni obiekt z otoczenia i będzie stanowić ozdobę całej okolicy

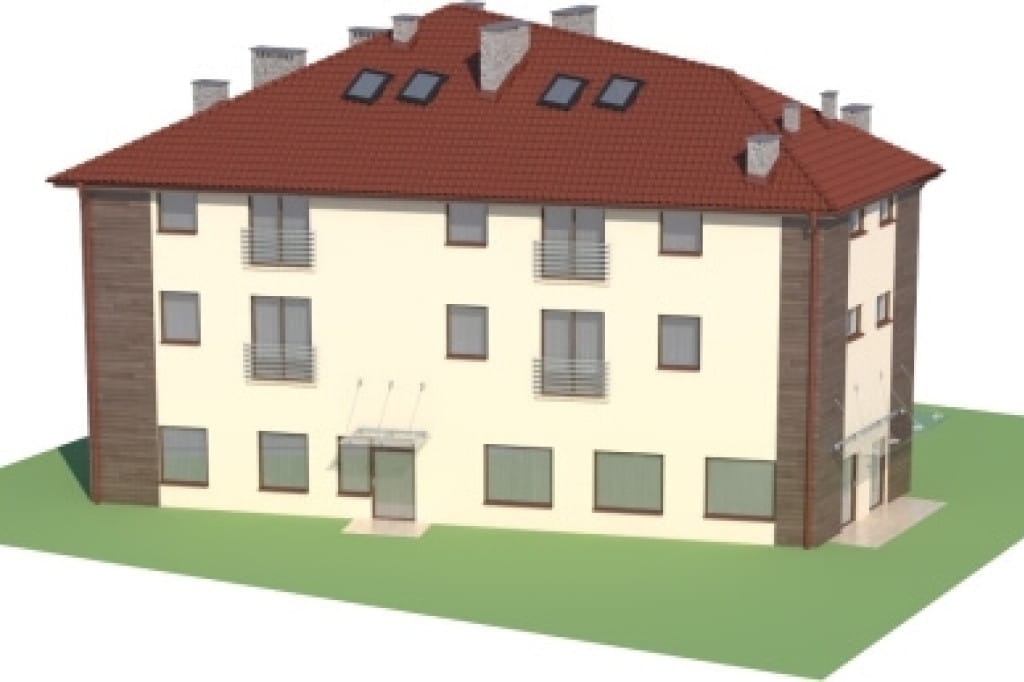

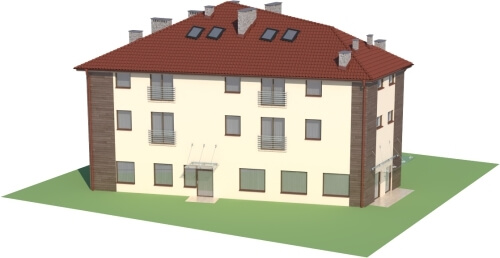

Model
Bryła budynku jest bardzo interesująca, ze względu na swój nietypowy, niepowtarzalny kształt. Dzięki temu wyróżnia się na tle innych założeń wielorodzinnych i jest doskonałym przykładem na możliwość realizacji nowoczesnego budynku z czterospadowym dachem. Połać również należy do rozwiązań bardzo atrakcyjnych - została zaprojektowana z lekkim skosem w kierunku zwężenia formy.

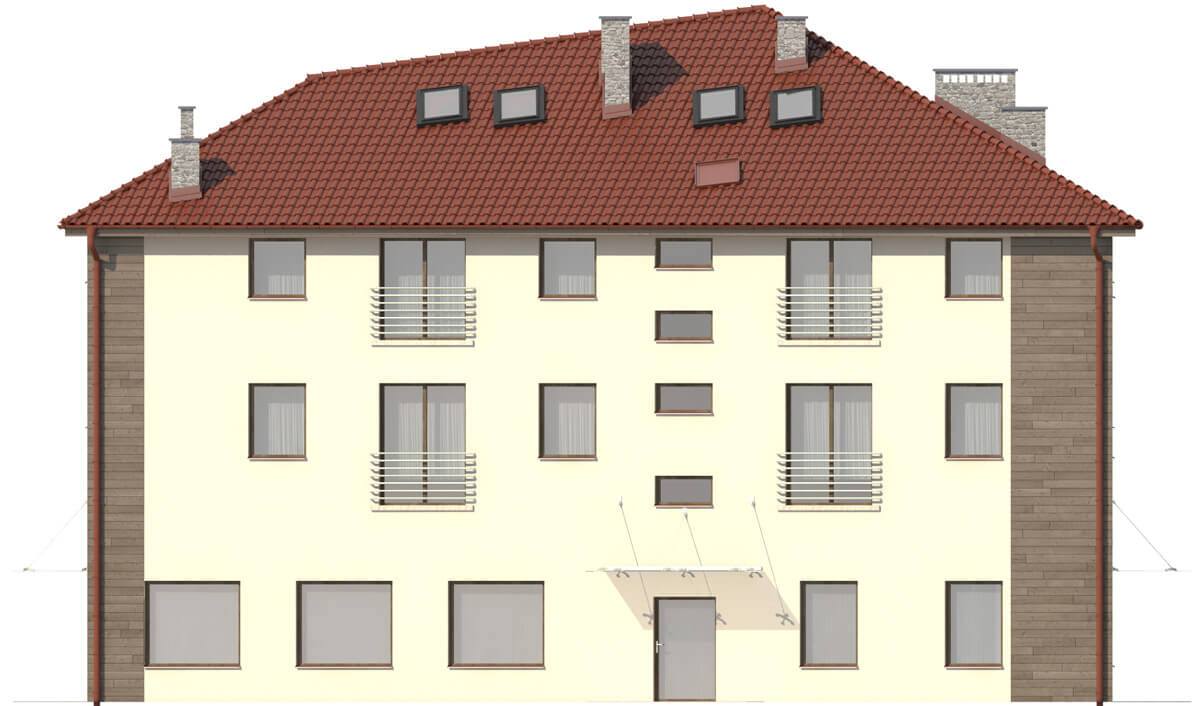

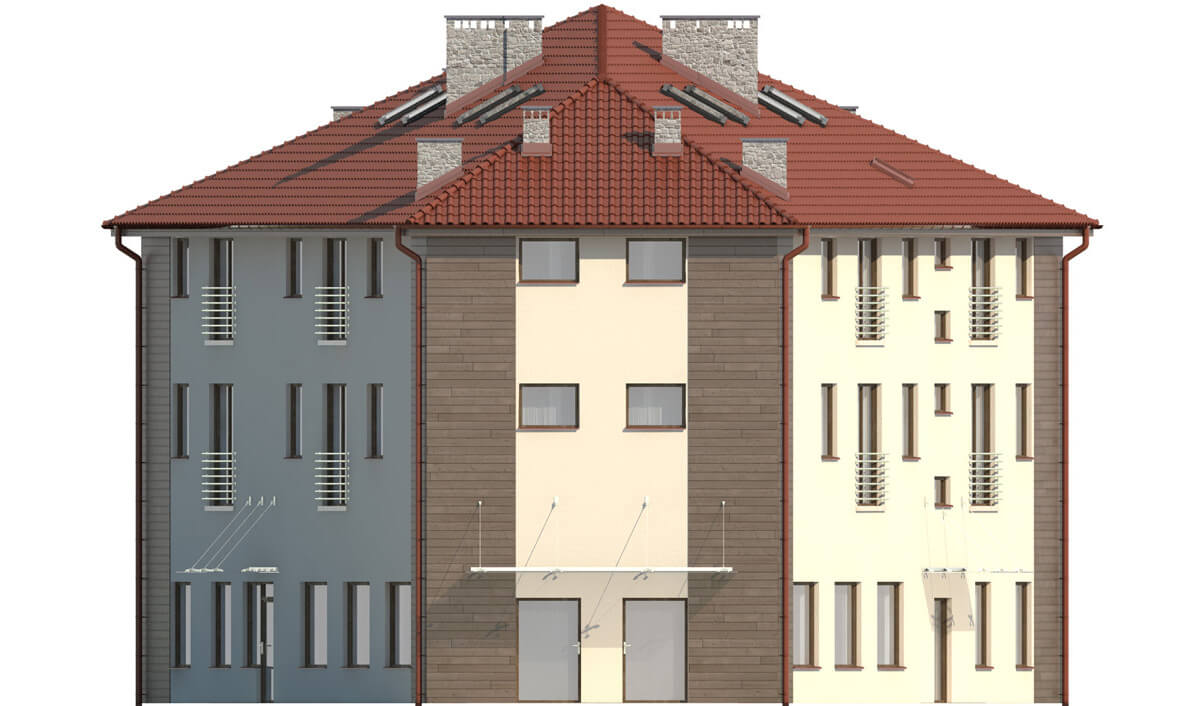

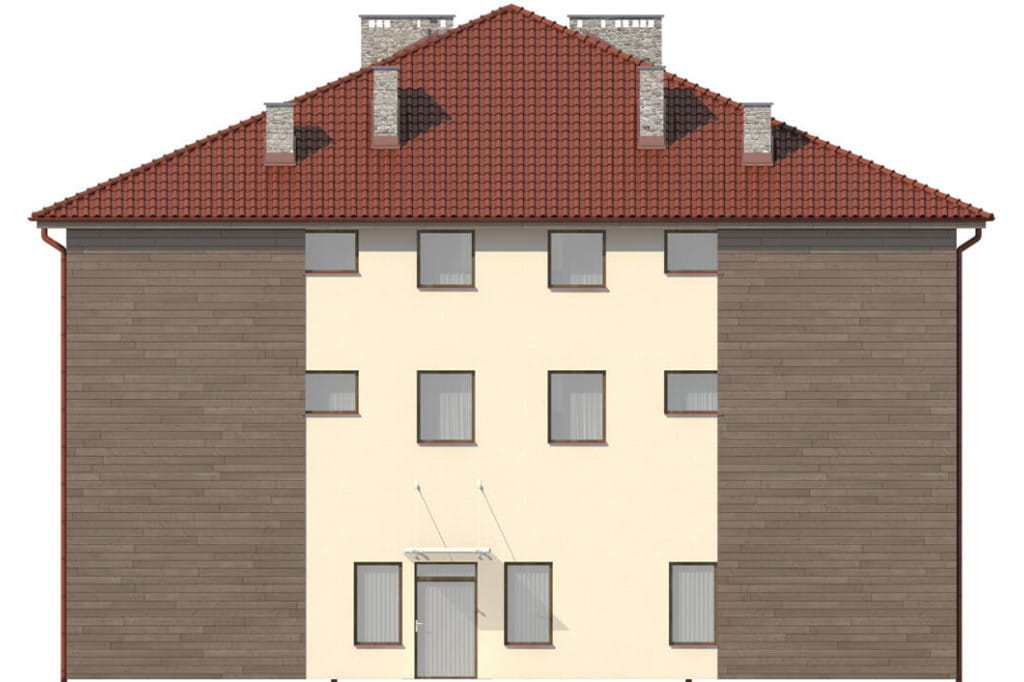

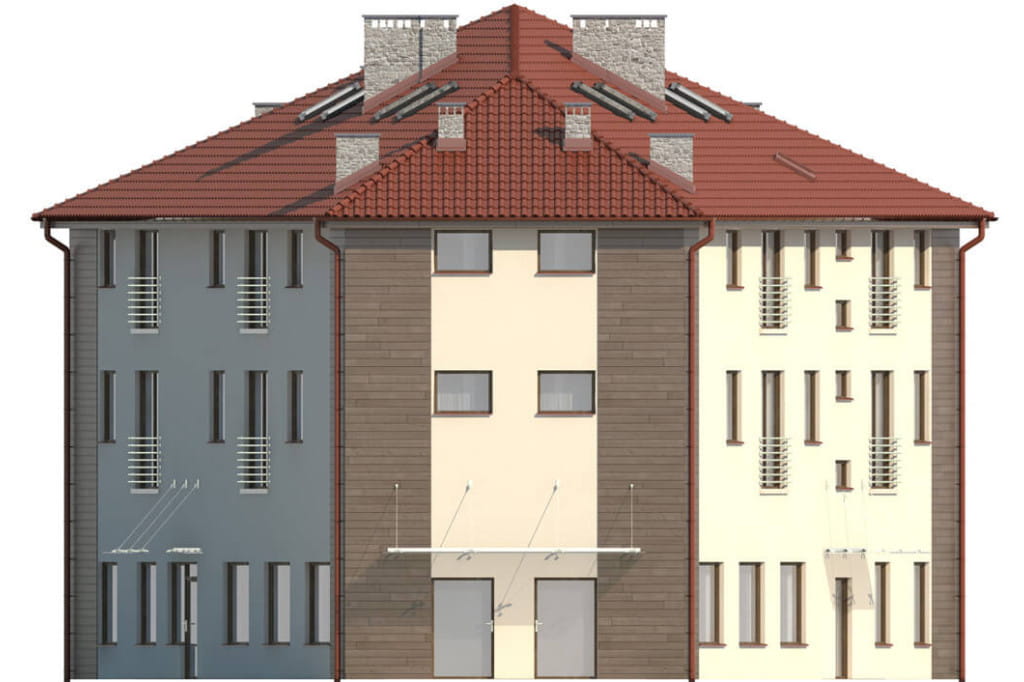

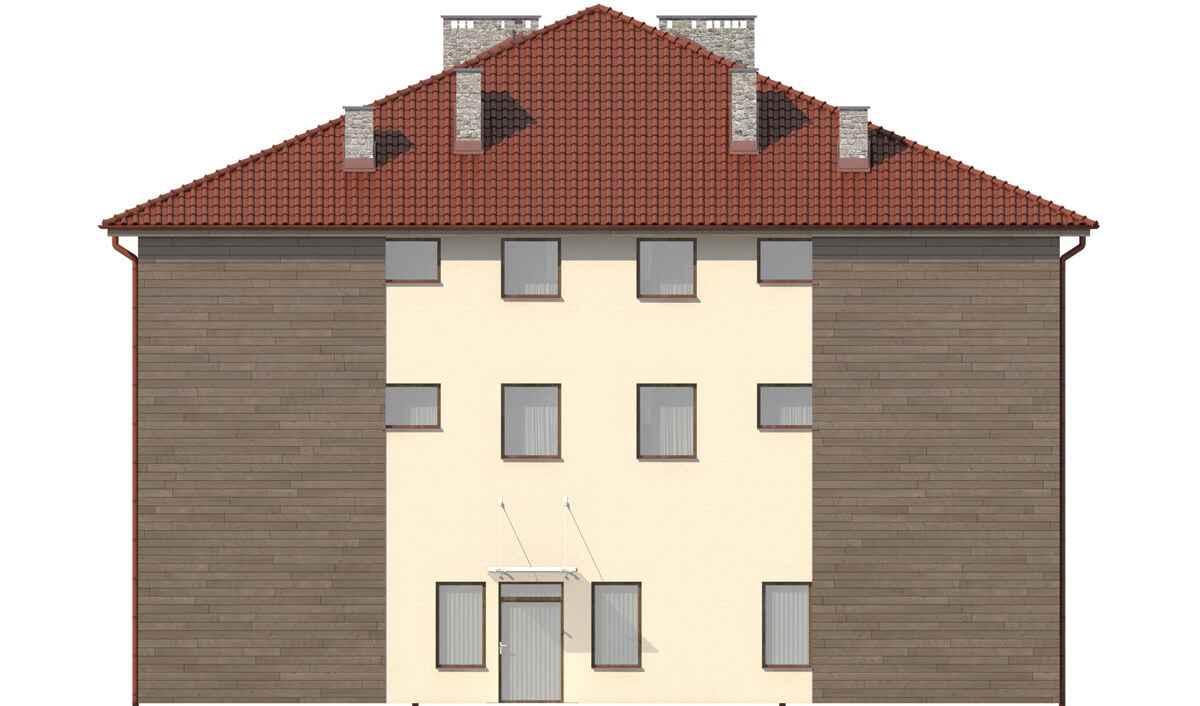

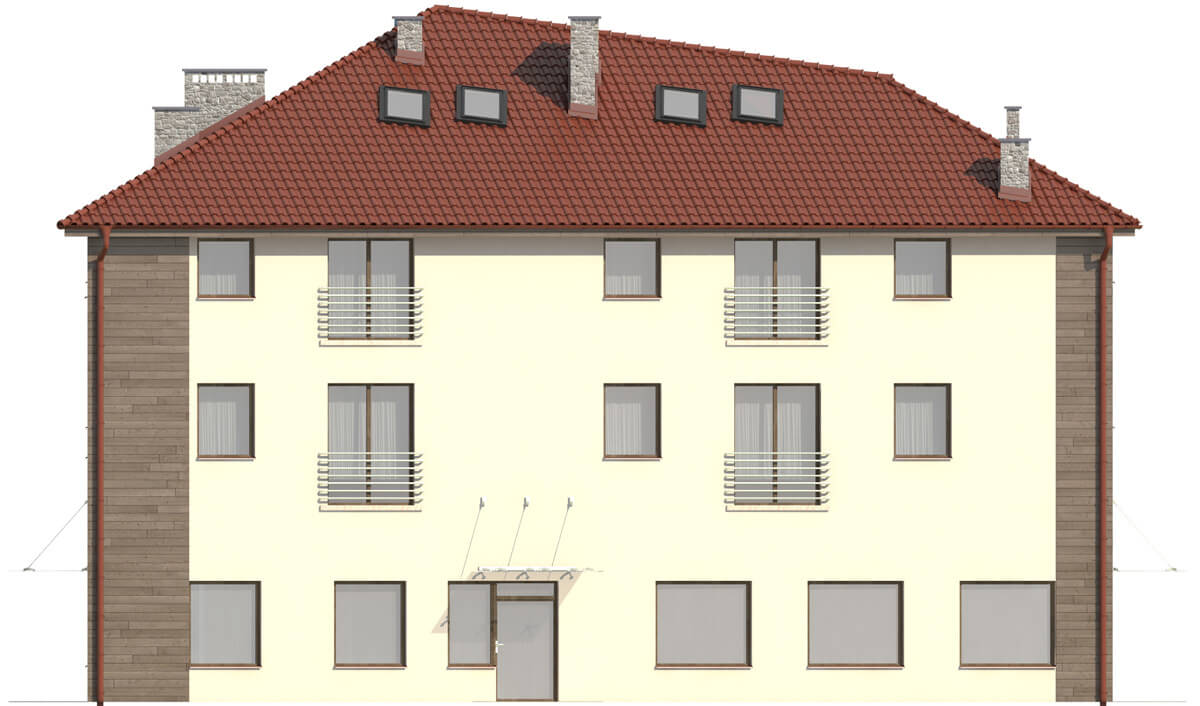

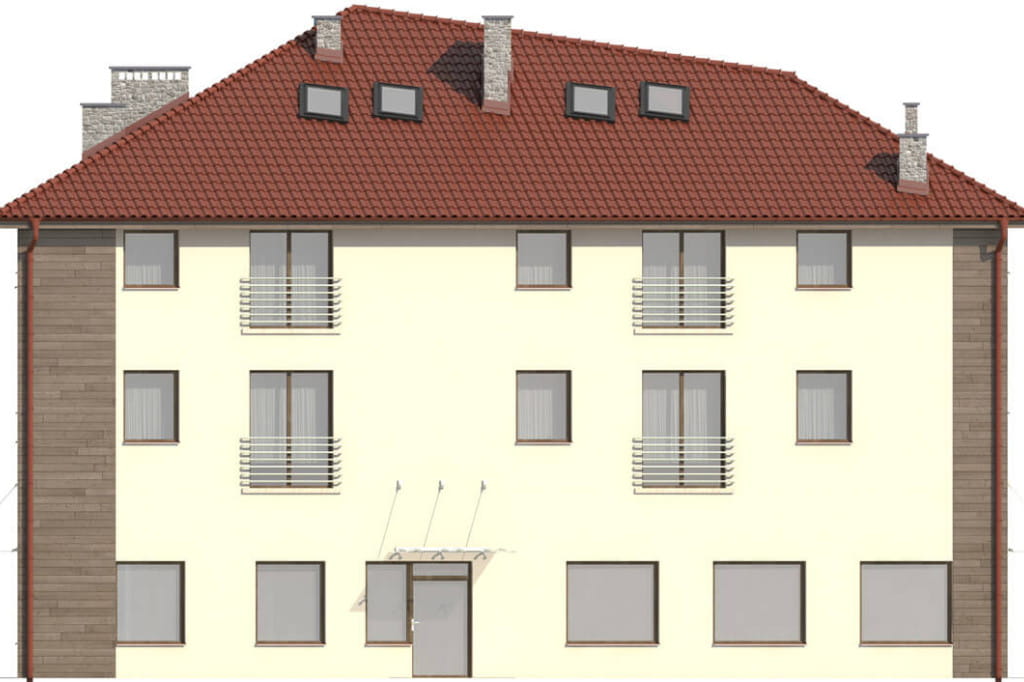

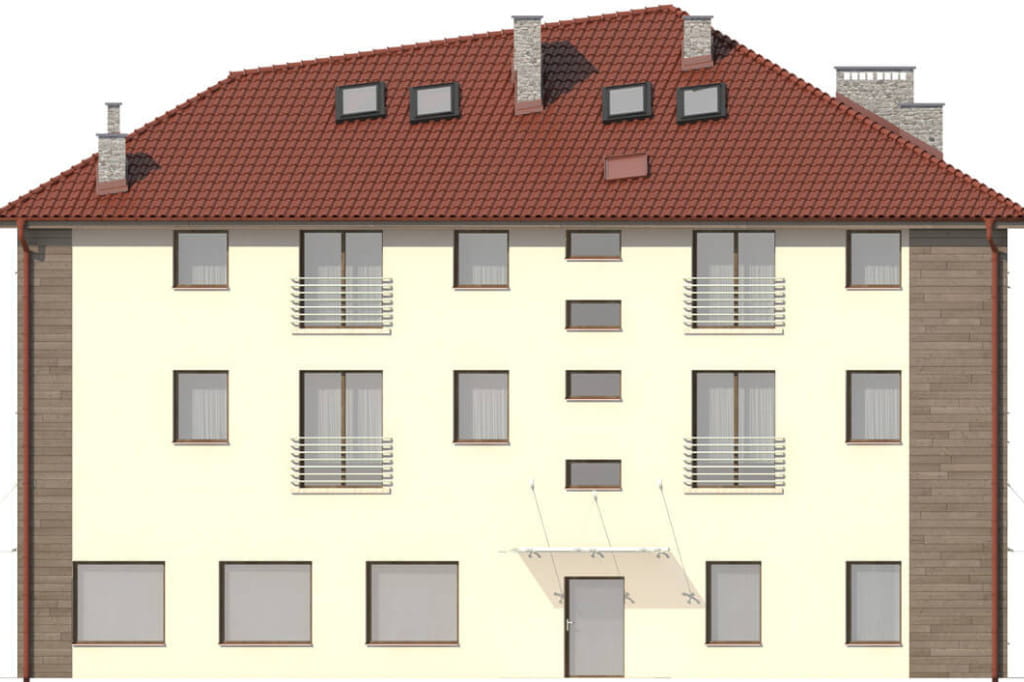

Elewacje
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 30 cm, izolacja 10 cm, tynk zewnętrzny
Stropy: żelbetowe
Kąt nachylenia dachu: 30°
Pokrycie dachu: dachówka ceramiczna
Ogrzewanie: przychodnia dentystyczna oraz każde mieszkanie ogrzewane z własnego pieca gazowego dwufunkcyjnego do c.o i c.w.u. Fryzjer oraz lokale na parterze ogrzewane elektrycznie.
Program:
Parter: 2 lokale usługowe do adaptacji pod wynajem, gabinet fryzjerski, przychodnia dentystyczna z zapleczem sanitarno - socjalnym.
Piętro: 4 mieszkania dwupokojowe II piętro: 2 mieszkania dwupokojowe, 2 mieszkania dwupoziomowe
Poddasze: drugie poziomy z dwóch mieszkań z niższej kondygnacji.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłącznik prądu, awaryjne oświetlenie ewakuacyjne)
- przedmiar robót budowlanych
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 300 - 500
- Powierzchnia użytkowa (m²) 500 - 1000
- Powierzchnia zabudowy (m²) 200 - 300
- Kąt nachylenia dachu (°) 25 - 30
- Szerokość działki/krótszy bok (m) 25 - 30
- Długość działki/dłuższy bok (m) 25 - 30
- Wysokość budynku (m) 12 - 15
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 386.5
- Powierzchnia użytkowa (m²) 661.80
- Powierzchnia zabudowy (m²) 258.40
- Szerokość budynku/krótszy bok (m) 18.32
- Długość budynku/dłuższy bok (m) 20.45
- Wysokość budynku (m) 13.9
- Szerokość działki/krótszy bok (m) 26.32
- Długość działki/dłuższy bok (m) 28.45
- Kąt nachylenia dachu (°) 30
- Rodzaj dachu wielospadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze poddasze użytkowe
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* żelbetowy
- Pokrycie dachu* dachówka ceramiczna
- Kubatura (m³) 2958.10
- Styl modernistyczny
- Liczba kondygnacji 4
- Rodzaj ogrzewania gazowe
- Liczba pomieszczeń 74
- Liczba wszystkich pokoi 6-10
- Liczba łazienek (bez WC) 6 - 10
Dodatkowe parametry projektu
- Winda w budynku nie
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
