Budynek wielorodzinny
Kod: DM-6915
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 1392,52 m2. Budynek mieszkalny wielorodzinny, podpiwniczony, z czterema kondygnacjami nadziemnymi i 24 lokalami mieszkalnymi. Technologia tradycyjna murowana, stropodach płaski o nachyleniu 1,88% – 2,53%.

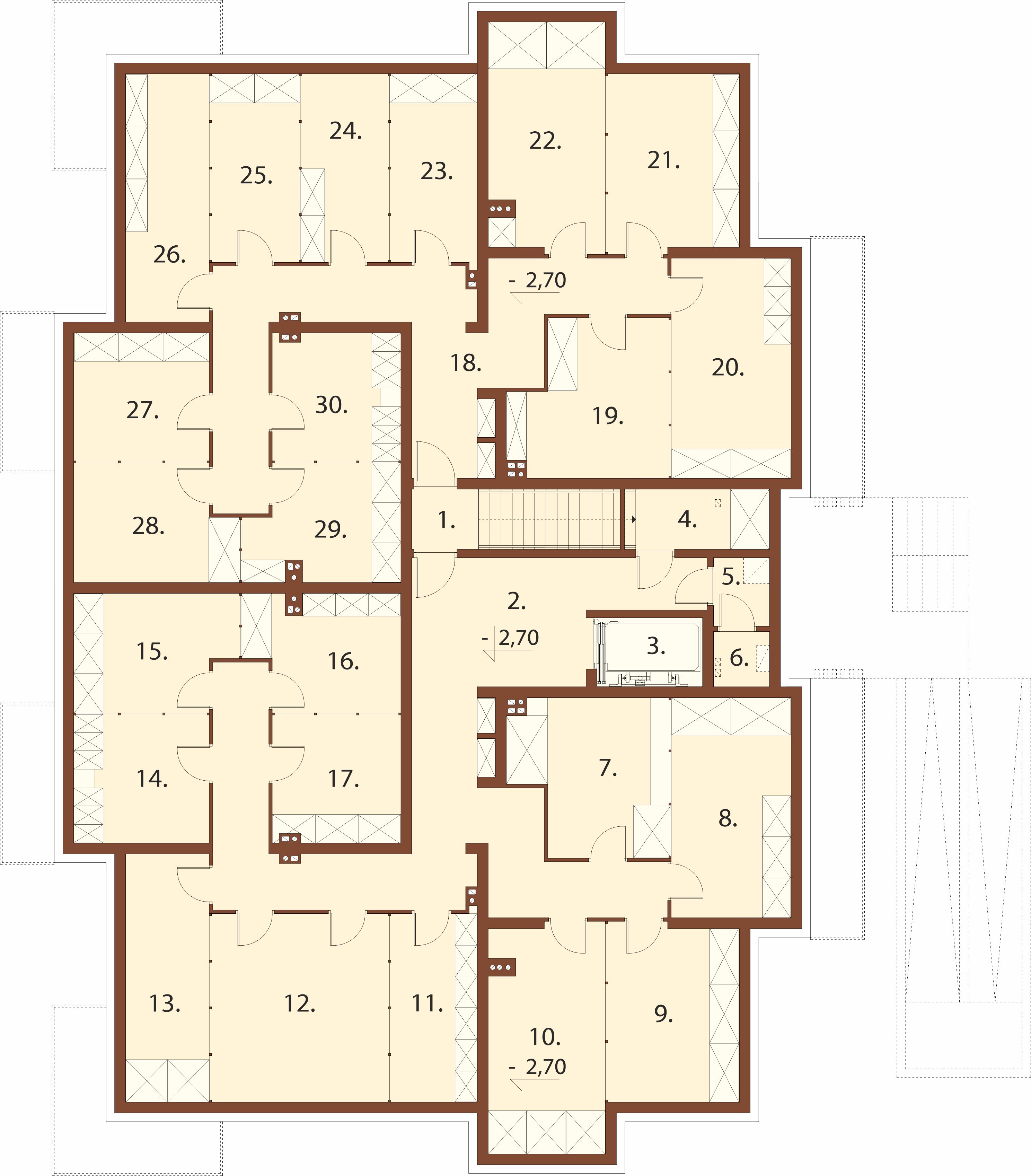

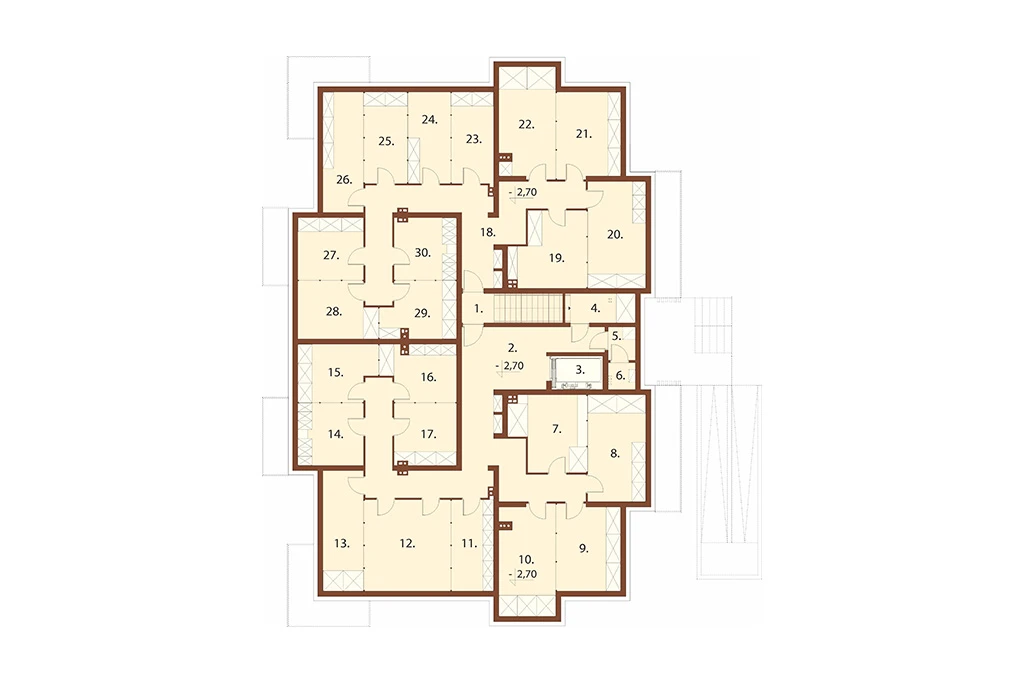

Rzut piwnicy
Piwnica: 339,48 m2
1. Klatka schodowa 6,51 m2
2. Korytarz 41,49 m2
3. Szyb windy 3,92 m2
4. Pom. techniczne sanitarne 4,51 m2
5. Pom. techniczne elektryczne 1,95 m2
6. Pom. techniczne elektryczne 1,55 m2
7. Komórka lokatorska 12,14 m2
8. Komórka lokatorska 13,96 m2
9. Komórka lokatorska 12,49 m2
10. Komórka lokatorska 13,93 m2
11. Komórka lokatorska 8,70 m2
12. Wózkownia / rowerownia 18,09 m2
13. Komórka lokatorska 10,96 m2
14. Komórka lokatorska 9,21 m2
15. Komórka lokatorska 9,69 m2
16. Komórka lokatorska 9,02 m2
17. Komórka lokatorska 8,59 m2
18. Korytarz 25,99 m2
19. Komórka lokatorska 12,14 m2
20. Komórka lokatorska 13,96 m2
21. Komórka lokatorska 12,49 m2
22. Komórka lokatorska 13,93 m2
23. Komórka lokatorska 8,70 m2
24. Komórka lokatorska 8,96 m2
25. Komórka lokatorska 9,13 m2
26. Komórka lokatorska 10,96 m2
27. Komórka lokatorska 9,21 m2
28. Komórka lokatorska 9,69 m2
29. Komórka lokatorska 9,02 m2
30. Komórka lokatorska 8,59 m2

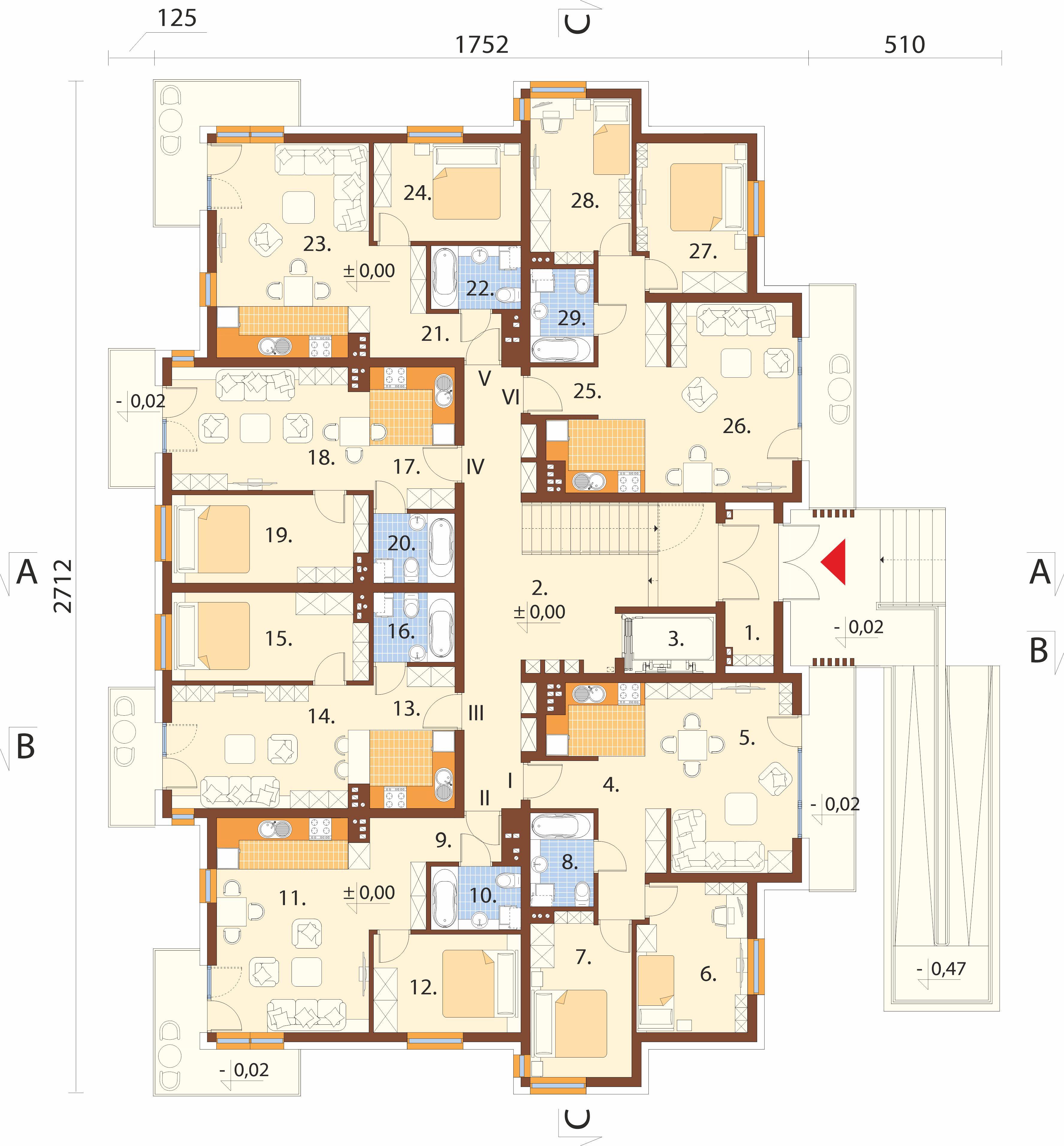

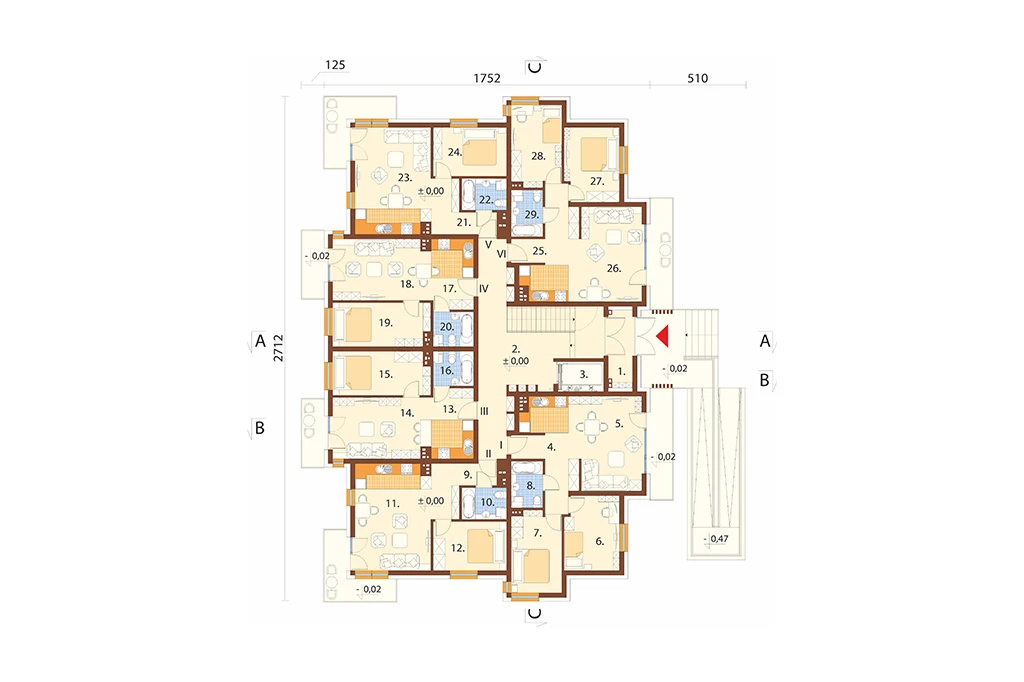

Rzut parteru
Parter: 326,77 m2
1. Wiatrołap 5,15 m2
2. Korytarz + klatka schodowa 36,62 m2
3. Szyb windy
Lokal mieszkalny I: 58,48 m2
4. Hall 8,55 m2
5. Pokój dzienny + aneks kuchenny 23,28 m2
6. Pokój 11,30 m2
7. Pokój 11,25 m2
8. Łazienka 4,10 m2
Lokal mieszkalny II: 43,53 m2
9. Hall 2,27 m2
10. Łazienka 3,94 m2
11. Pokój dzienny + aneks kuchenny 27,20 m2
12. Pokój 10,12 m2
Lokal mieszkalny III: 40,95 m2
13. Hall 3,59 m2
14. Pokój dzienny + aneks kuchenny 21,62 m2
15. Pokój 11,84 m2
16. Łazienka 3,90 m2
Lokal mieszkalny IV: 40,95 m2
17. Hall 3,59 m2
18. Pokój dzienny + aneks kuchenny 21,62 m2
19. Pokój 11,84 m2
20. Łazienka 3,90 m2
Lokal mieszkalny V: 43,53 m2
21. Hall 2,27 m2
22. Łazienka 3,94 m2
23. Pokój dzienny + aneks kuchenny 27,20 m2
24. Pokój 10,12 m2
Lokal mieszkalny VI: 58,48 m2
25. Hall 8,55 m2
26. Pokój dzienny + aneks kuchenny 23,28 m2
27. Pokój 11,30 m2
28. Pokój 11,28 m2
29. Łazienka 4,10 m2

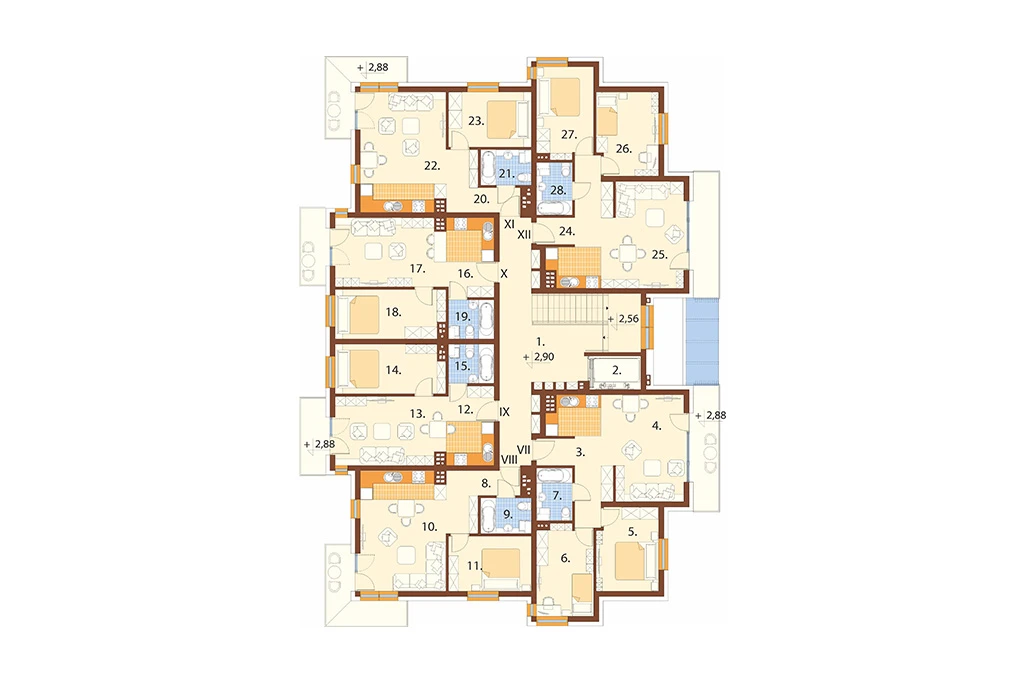

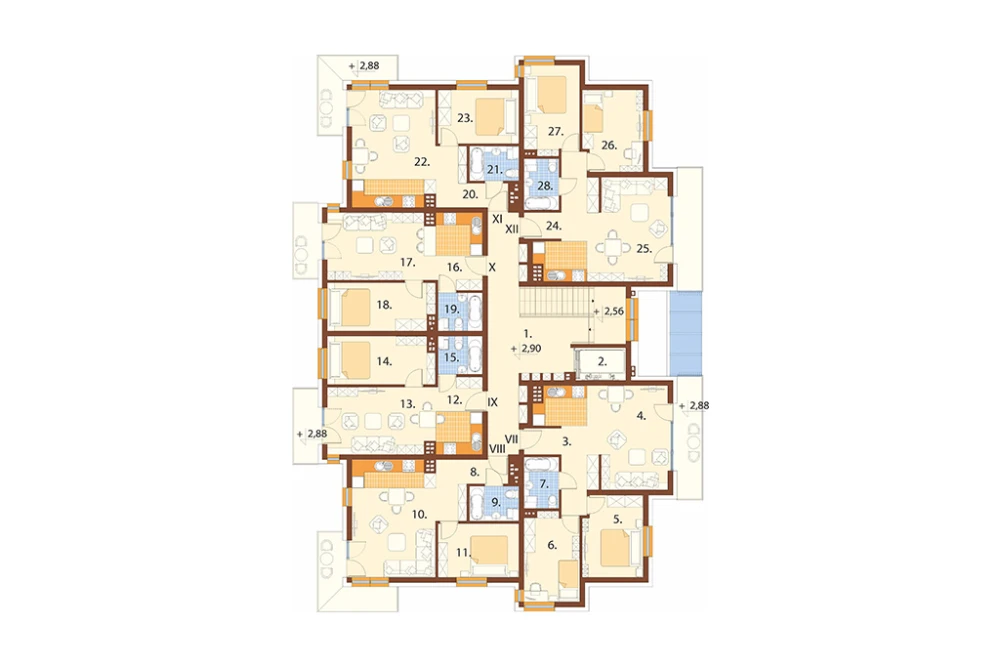

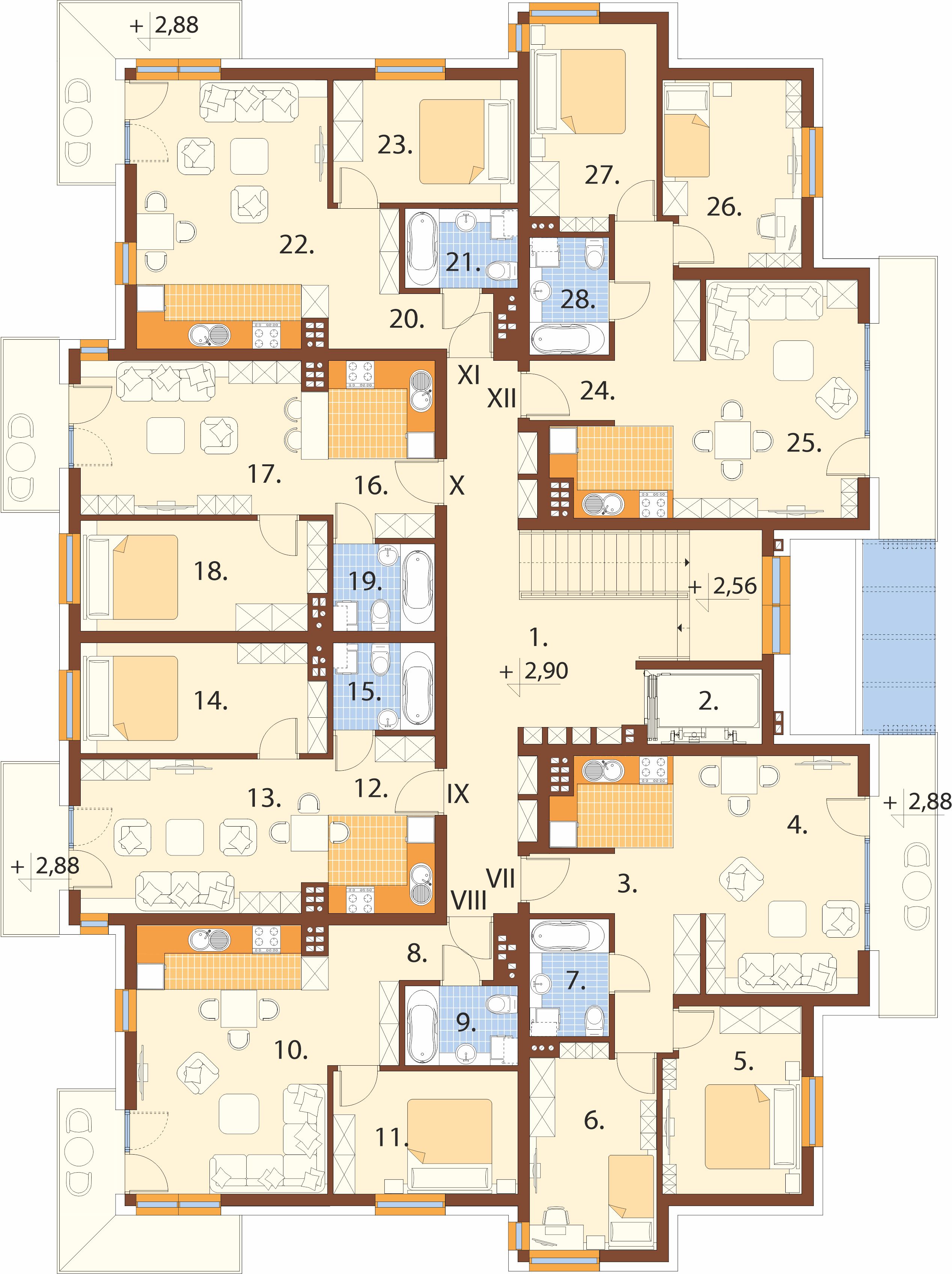

Rzut I piętra
I piętro: 321,54 m2
1. Korytarz + klatka schodowa 35,62 m2
2. Szyb windy
Lokal mieszkalny VII: 58,48 m2
3. Hall 8,55 m2
4. Pokój dzienny + aneks kuchenny 23,28 m2
5. Pokój 11,30 m2
6. Pokój 11,25 m2
7. Łazienka 4,10 m2
Lokal mieszkalny VIII: 43,53 m2
8. Hall 2,27 m2
9. Łazienka 3,94 m2
10. Pokój dzienny + aneks kuchenny 27,20 m2
11. Pokój 10,12 m2
Lokal mieszkalny IX: 40,95 m2
12. Hall 3,59 m2
13. Pokój dzienny + aneks kuchenny 21,62 m2
14. Pokój 11,84 m2
15. Łazienka 3,90 m2
Lokal mieszkalny X: 40,95 m2
16. Hall 3,59 m2
17. Pokój dzienny + aneks kuchenny 21,62 m2
18. Pokój 11,84 m2
19. Łazienka 3,90 m2
Lokal mieszkalny XI: 43,53 m2
20. Hall 2,27 m2
21. Łazienka 3,94 m2
22. Pokój dzienny + aneks kuchenny 27,20 m2
23. Pokój 10,12 m2
Lokal mieszkalny XII: 58,48 m2
24. Hall 8,55 m2
25. Pokój dzienny + aneks kuchenny 23,28 m2
26. Pokój 11,30 m2
27. Pokój 11,25 m2
28. Łazienka 4,10 m2

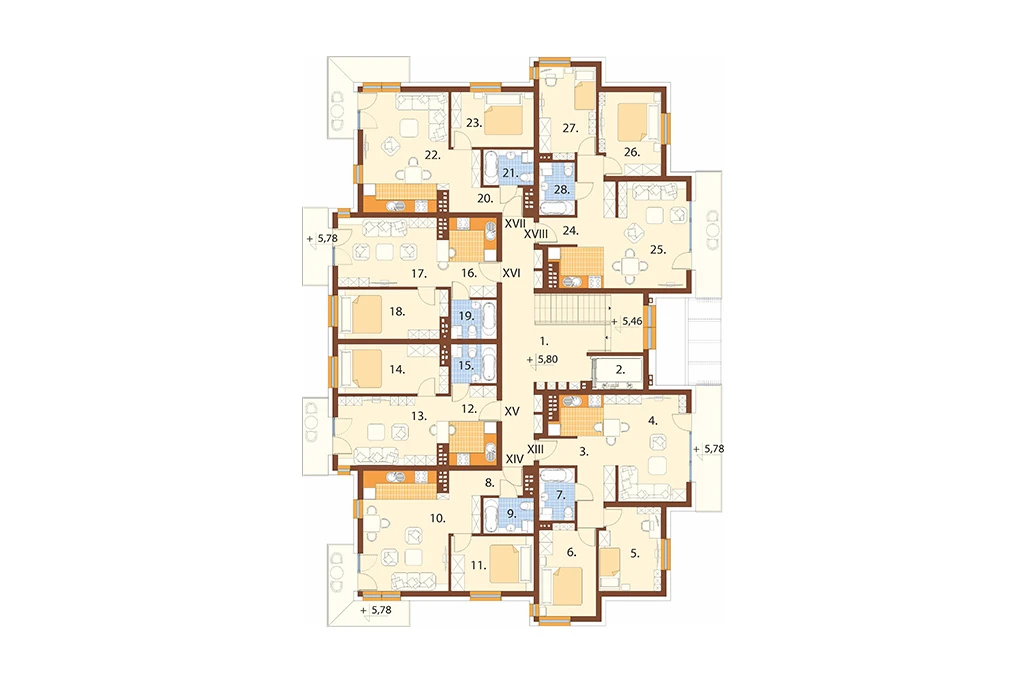

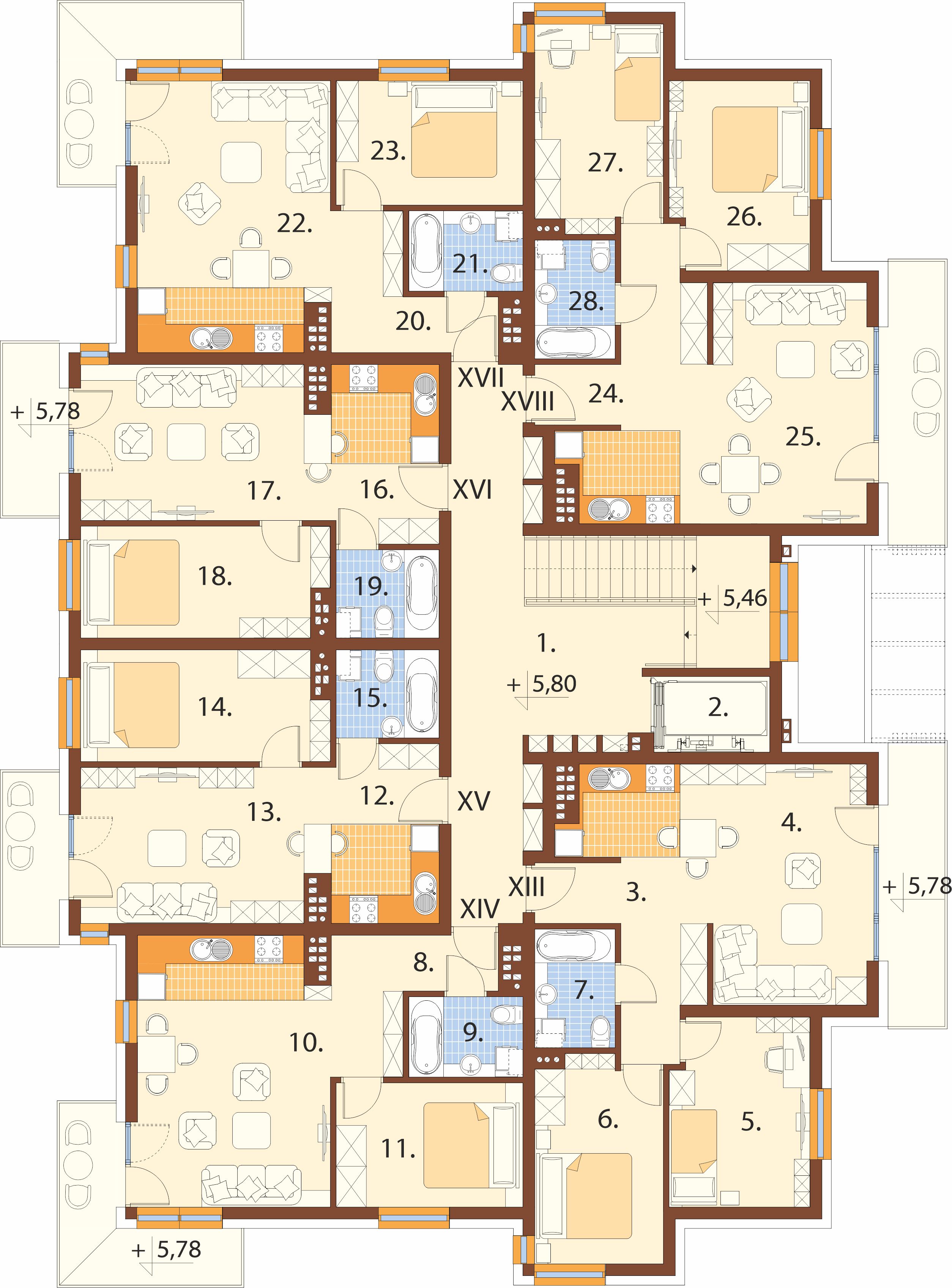

Rzut II piętra
II piętro: 319,18 m2
1. Korytarz + klatka schodowa 35,62 m2
2. Szyb windy
Lokal mieszkalny XIII: 58,27 m2
3. Hall 8,55 m2
4. Pokój dzienny + aneks kuchenny 23,07 m2
5. Pokój 11,30 m2
6. Pokój 11,25 m2
7. Łazienka 4,10 m2
Lokal mieszkalny XIV: 42,92 m2
8. Hall 2,27 m2
9. Łazienka 3,94 m2
10. Pokój dzienny + aneks kuchenny 26,59 m2
11. Pokój 10,12 m2
Lokal mieszkalny XV: 40,59 m2
12. Hall 3,59 m2
13. Pokój dzienny + aneks kuchenny 21,37 m2
14. Pokój 11,73 m2
15. Łazienka 3,90 m2
Lokal mieszkalny XVI: 40,59 m2
16. Hall 3,59 m2
17. Pokój dzienny + aneks kuchenny 21,37 m2
18. Pokój 11,73 m2
19. Łazienka 3,90 m2
Lokal mieszkalny XVII: 42,92 m2
20. Hall 2,27 m2
21. Łazienka 3,94 m2
22. Pokój dzienny + aneks kuchenny 26,59 m2
23. Pokój 10,12 m2
Lokal mieszkalny XVIII: 58,27 m2
24. Hall 8,55 m2
25. Pokój dzienny + aneks kuchenny 23,07 m2
26. Pokój 11,30 m2
27. Pokój 11,25 m2
28. Łazienka 4,10 m2

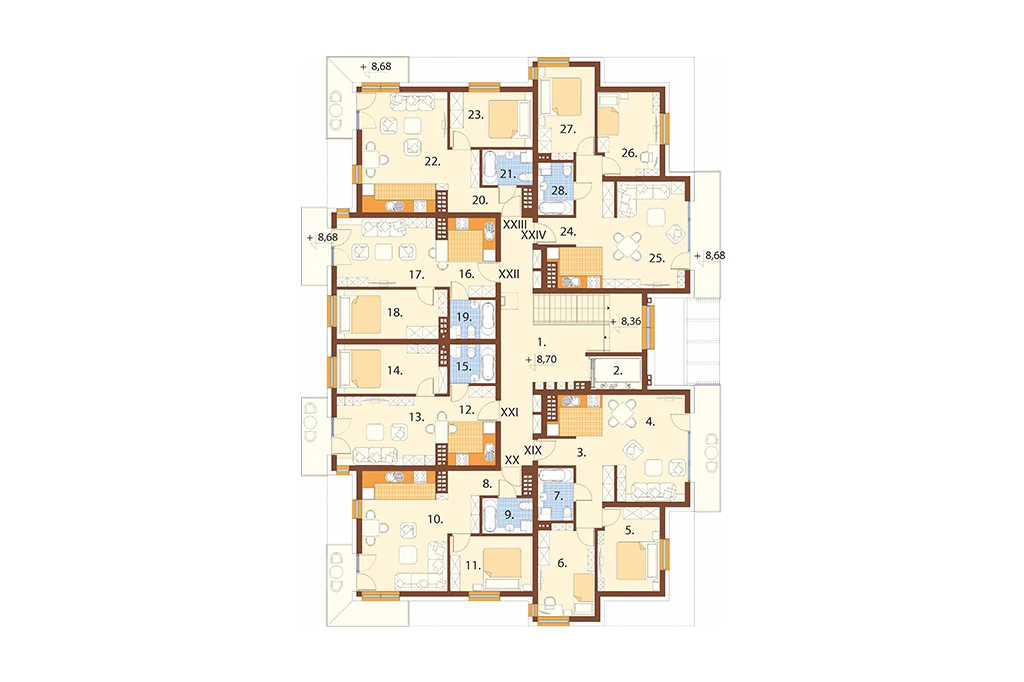

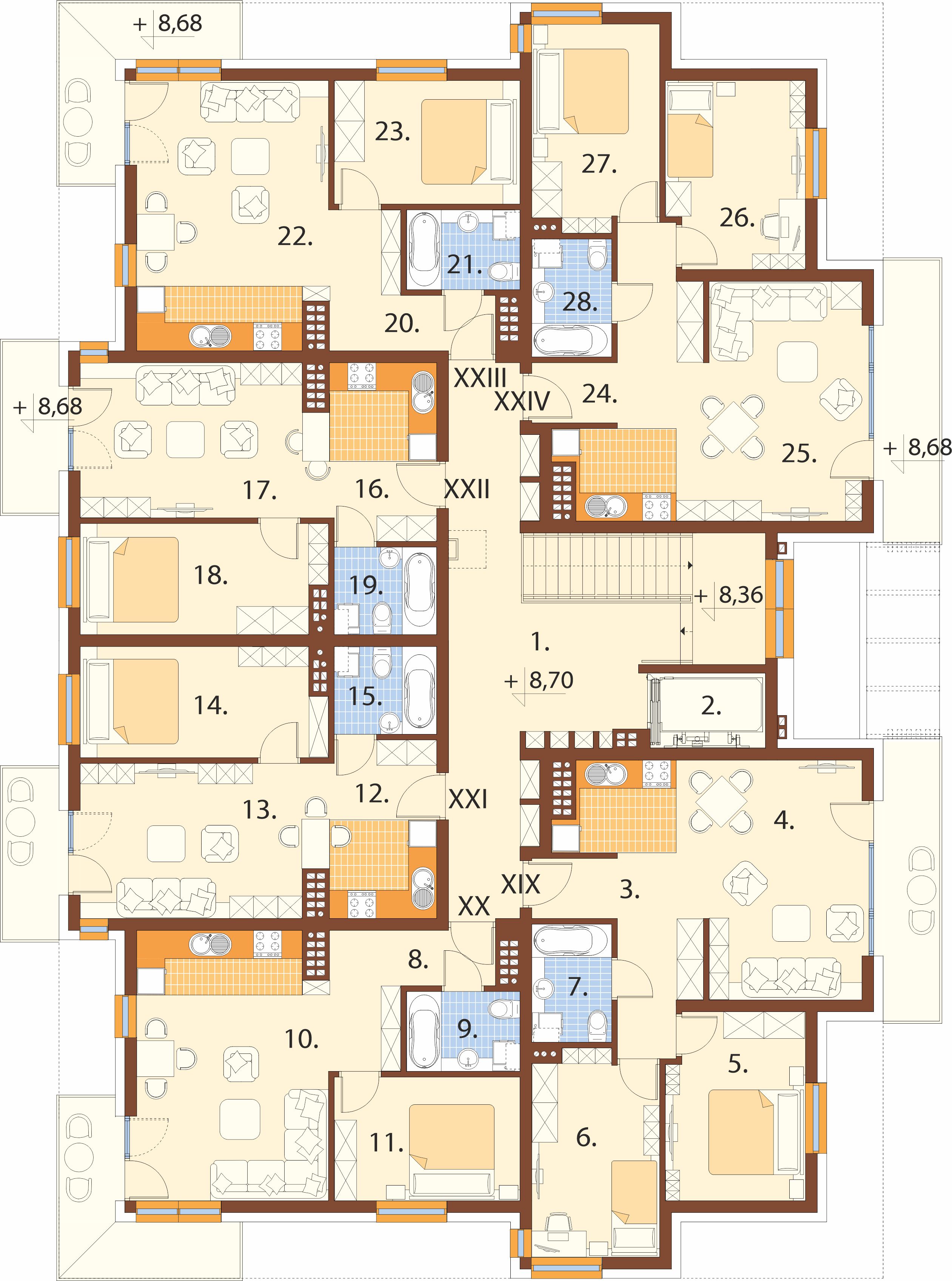

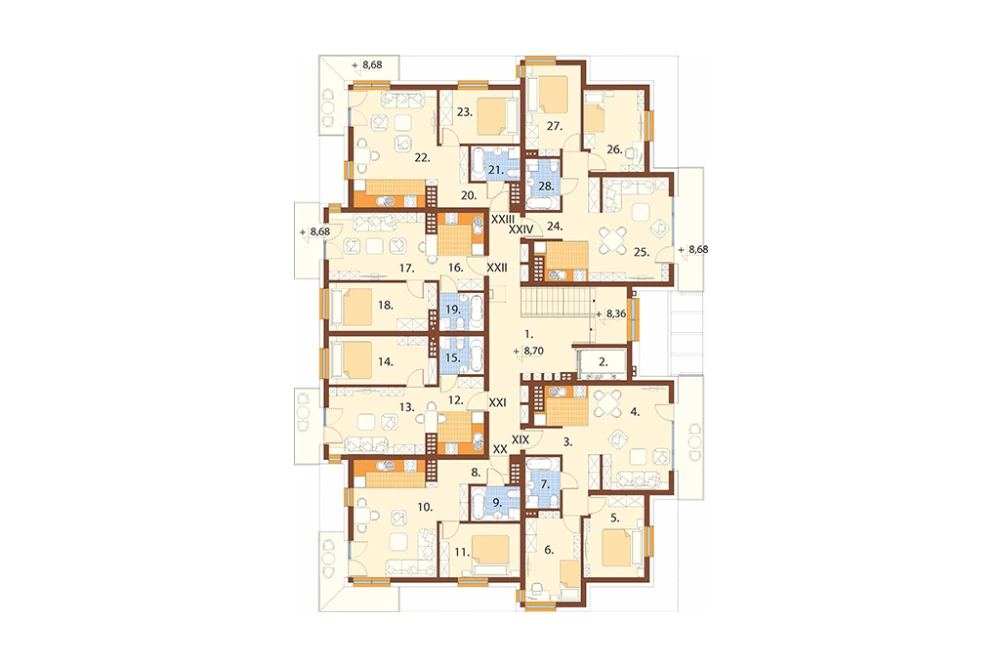

Rzut III piętra
III piętro: 309,48 m2
1. Korytarz + klatka schodowa 25,92 m2
2. Szyb windy
Lokal mieszkalny XIX: 58,27 m2
3. Hall 8,55 m2
4. Pokój dzienny + aneks kuchenny 23,07 m2
5. Pokój 11,30 m2
6. Pokój 11,25 m2
7. Łazienka 4,10 m2
Lokal mieszkalny XX: 42,92 m2
8. Hall 2,27 m2
9. Łazienka 3,94 m2
10. Pokój dzienny + aneks kuchenny 26,59 m2
11. Pokój 10,12 m2
Lokal mieszkalny XXI: 40,59 m2
12. Hall 3,59 m2
13. Pokój dzienny + aneks kuchenny 21,37 m2
14. Pokój 11,73 m2
15. Łazienka 3,90 m2
Lokal mieszkalny XXII: 40,59 m2
16. Hall 3,59 m2
17. Pokój dzienny + aneks kuchenny 21,37 m2
18. Pokój 11,73 m2
19. Łazienka 3,90 m2
Lokal mieszkalny XXIII: 42,92 m2
20. Hall 2,27 m2
21. Łazienka 3,94 m2
22. Pokój dzienny + aneks kuchenny 26,59 m2
23. Pokój 10,12 m2
Lokal mieszkalny XXIV: 58,27 m2
24. Hall 8,55 m2
25. Pokój dzienny + aneks kuchenny 23,07 m2
26. Pokój 11,30 m2
27. Pokój 11,25 m2
28. Łazienka 4,10 m2

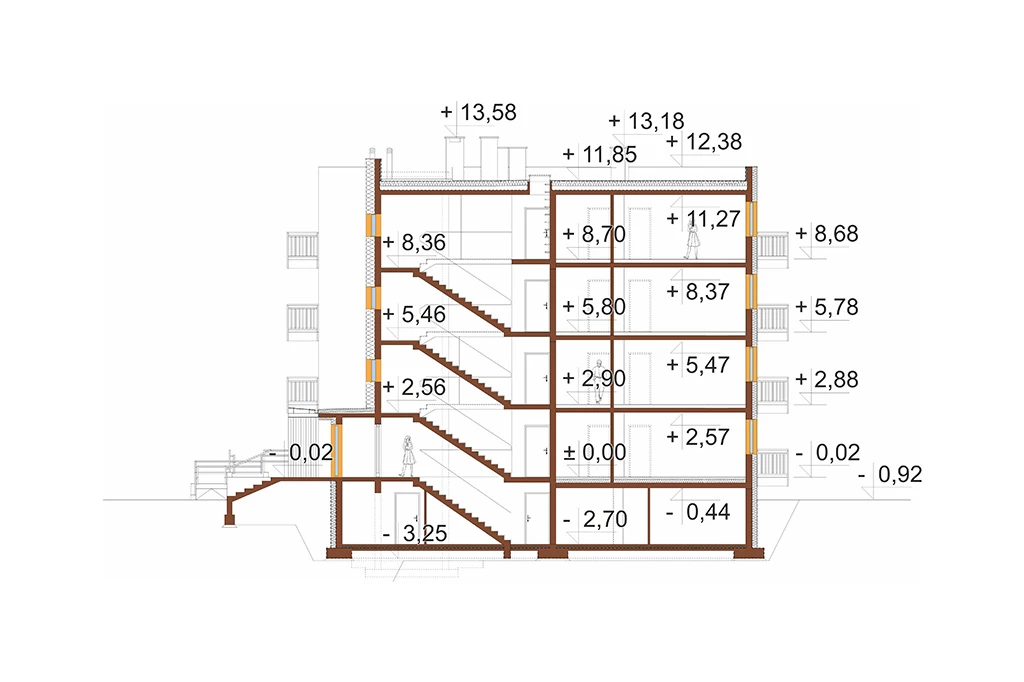

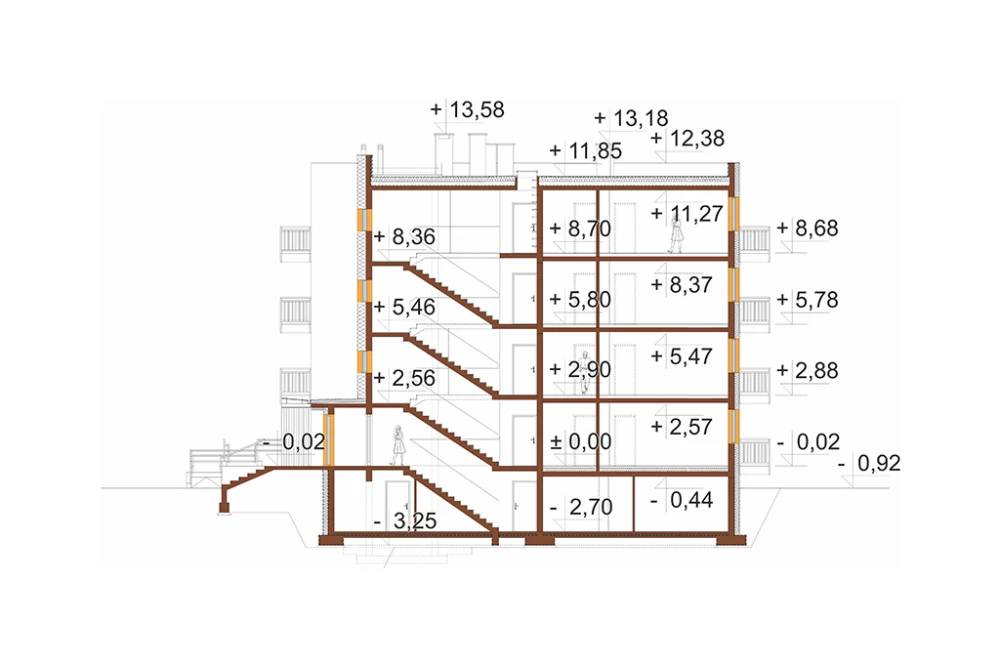

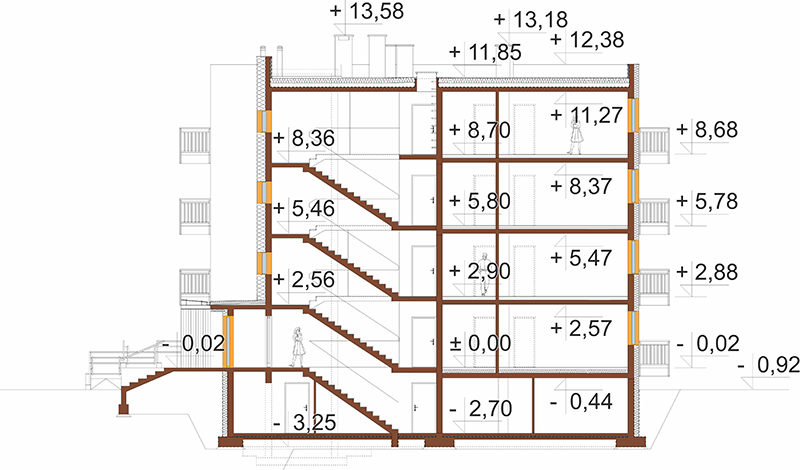

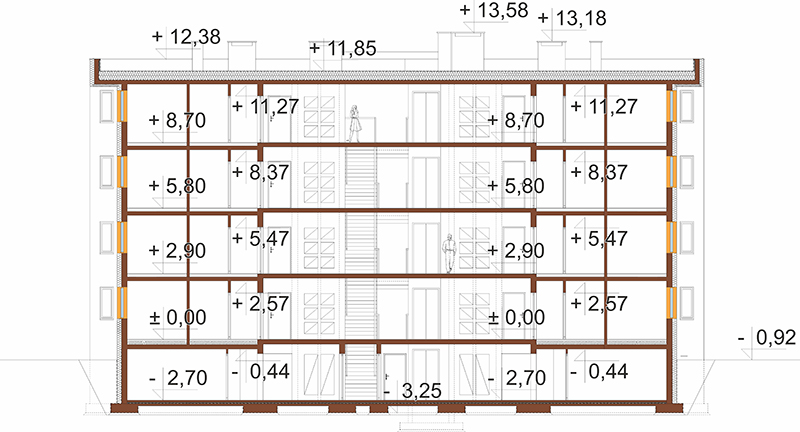

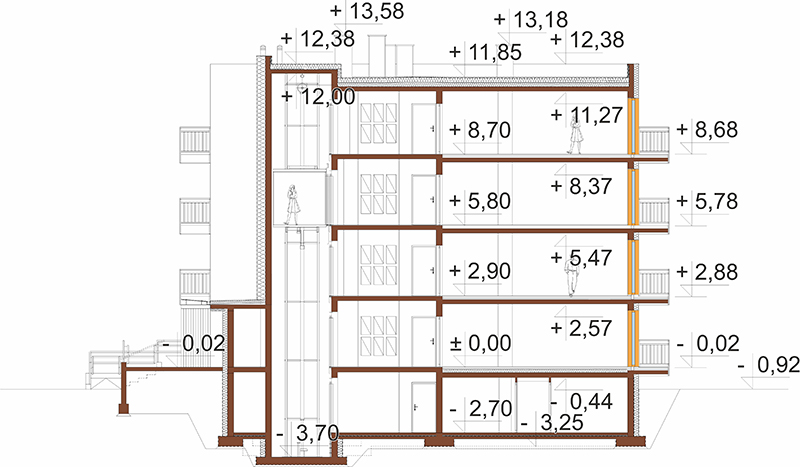

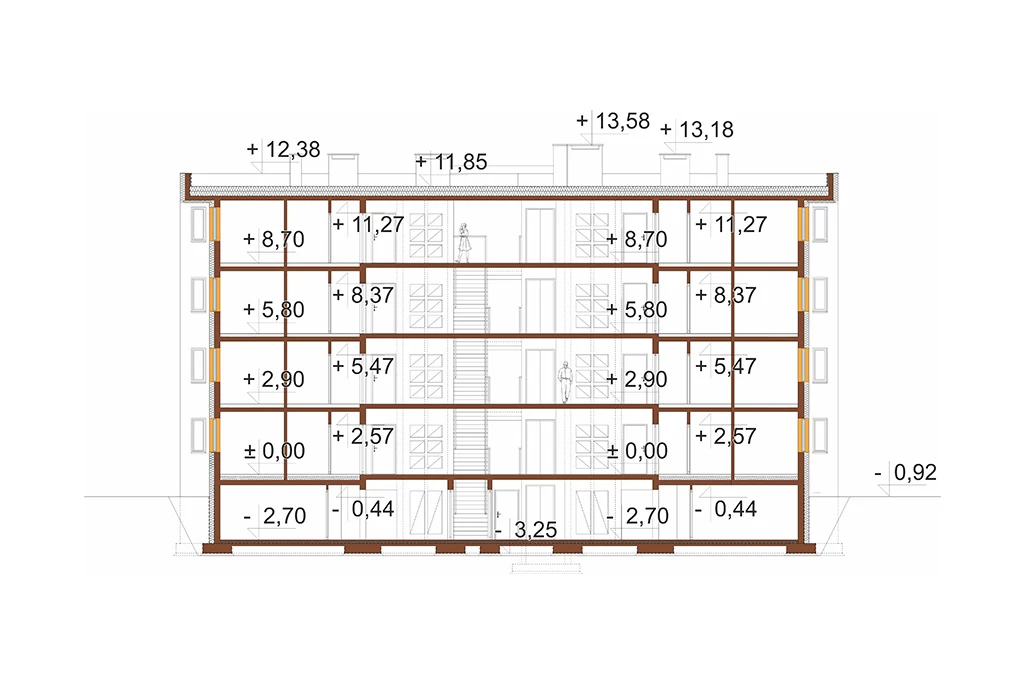

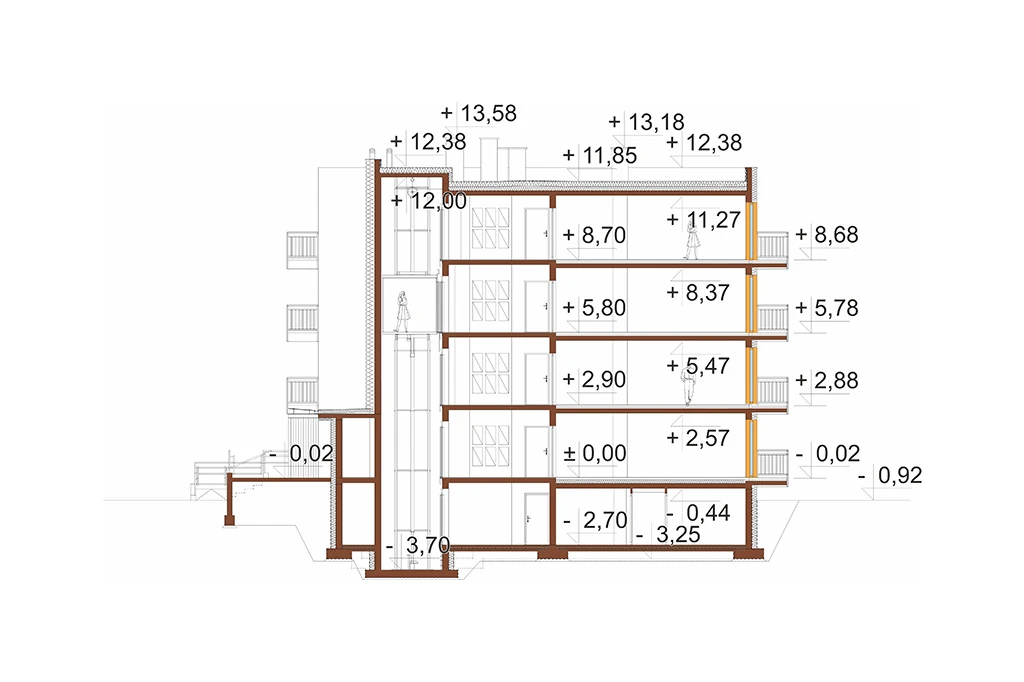

Przekroje

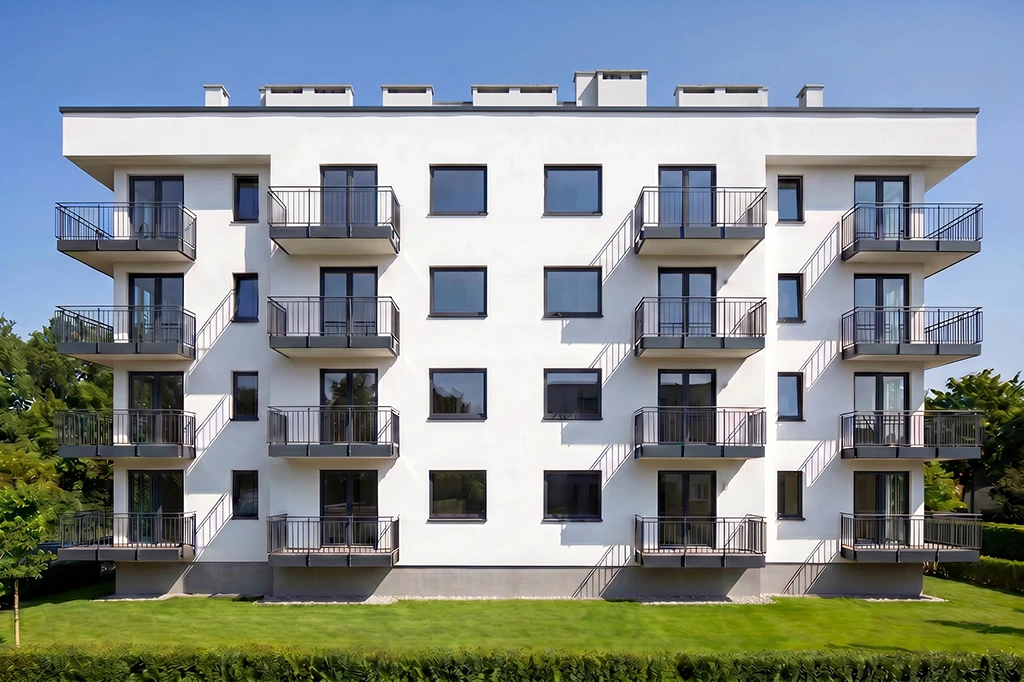

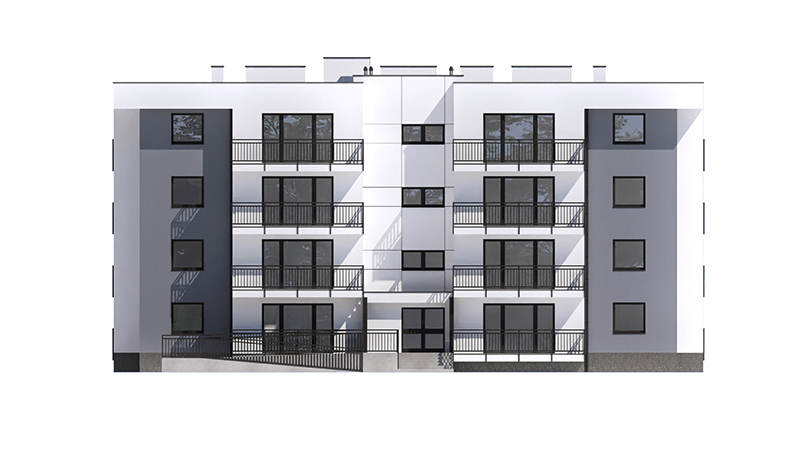

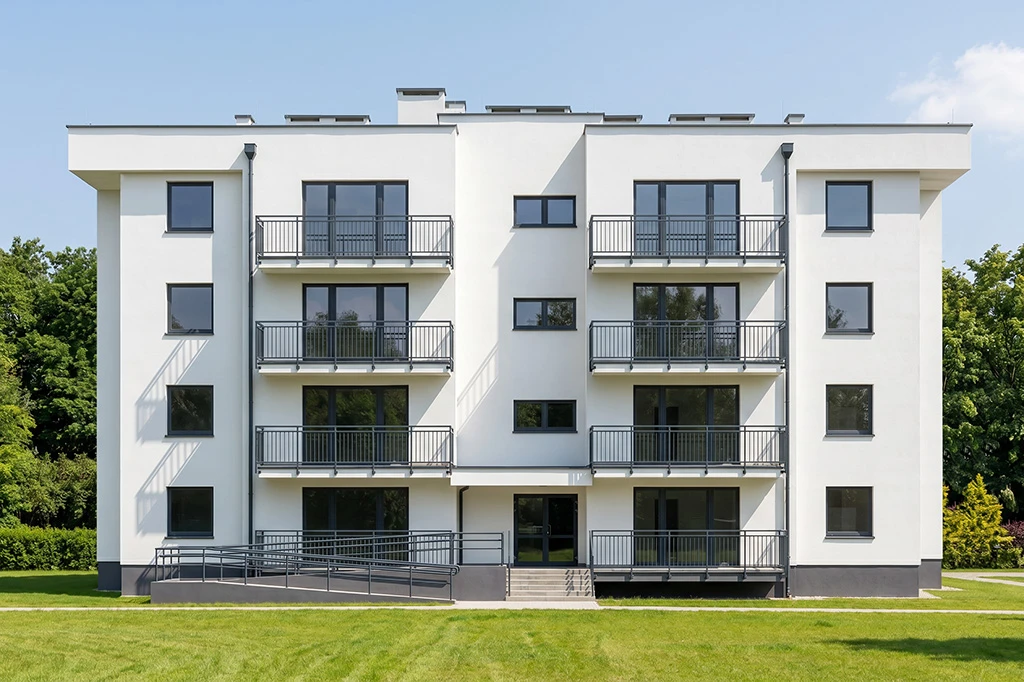

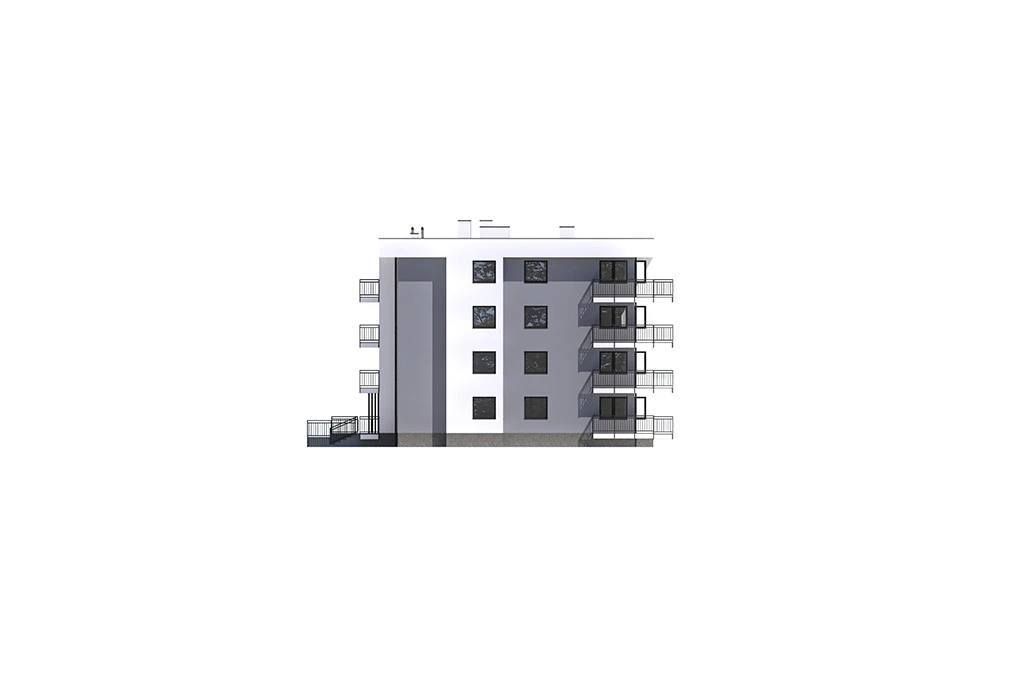

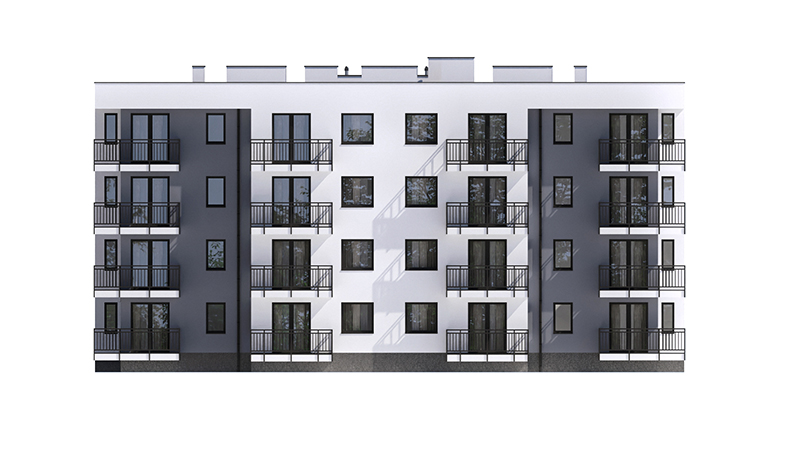

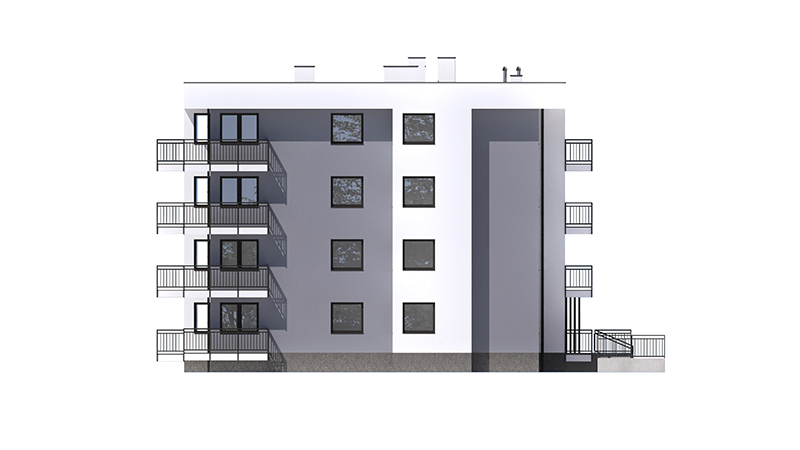

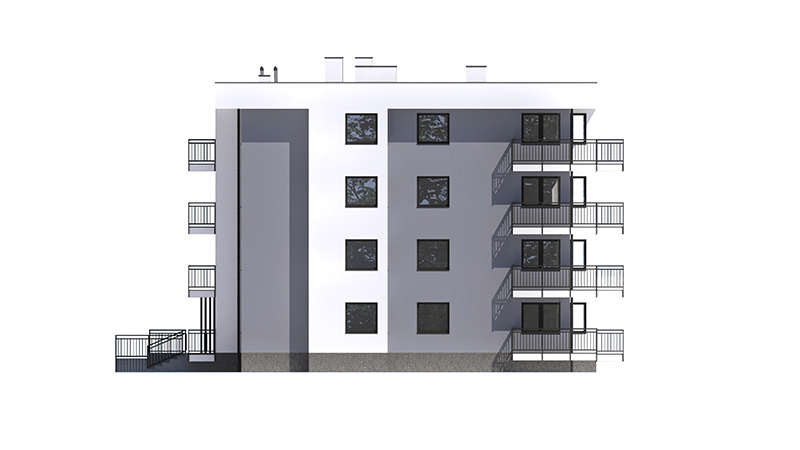

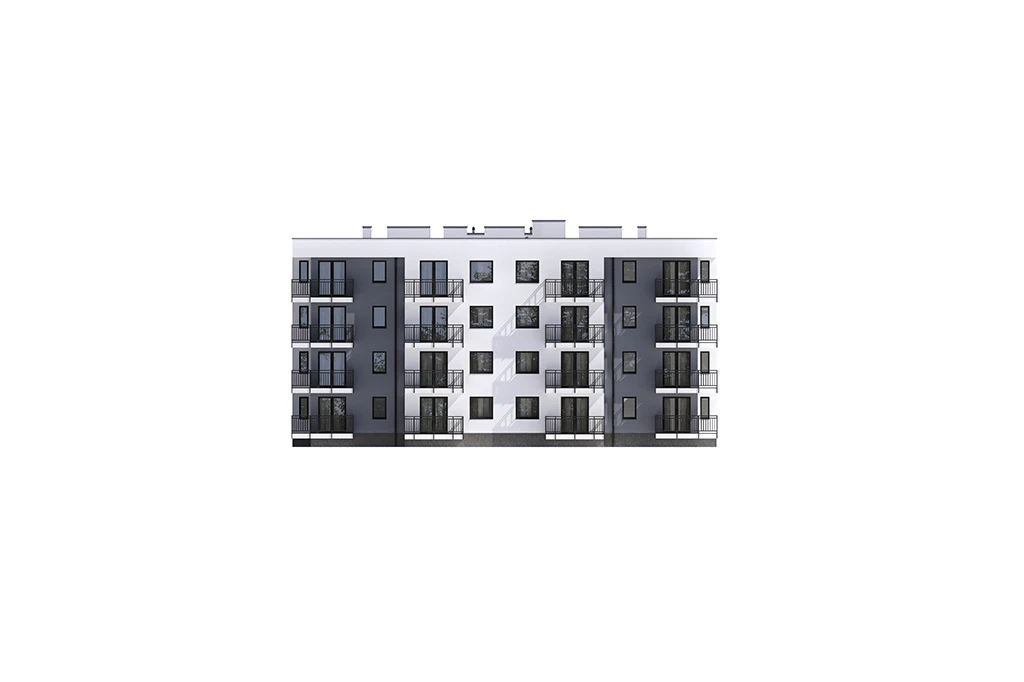

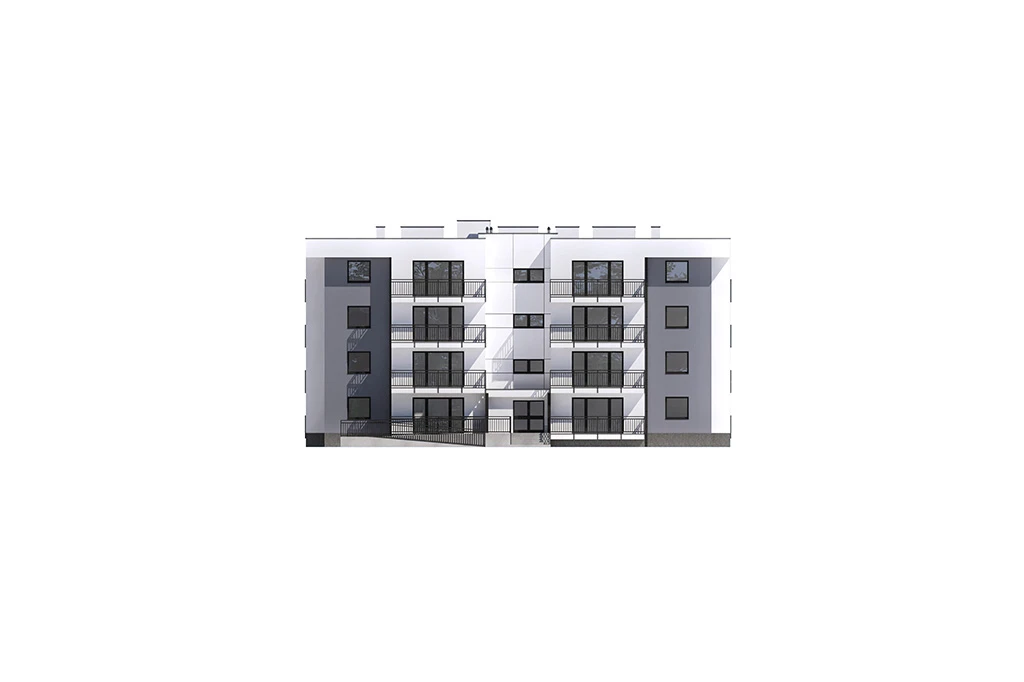

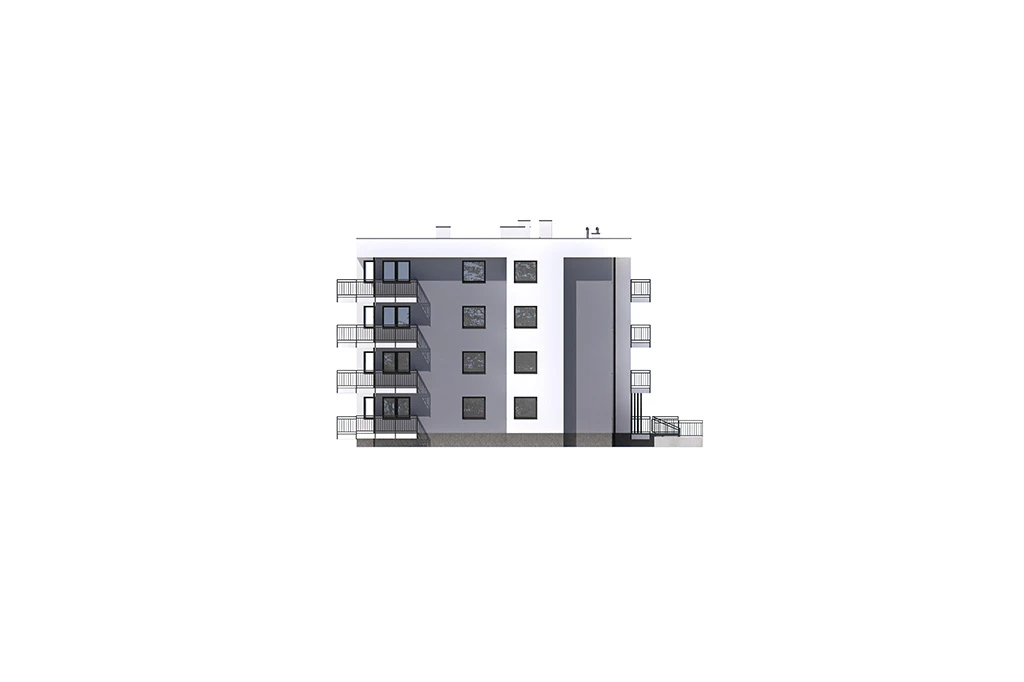

Elewacje
Informacje podstawowe
Technologia: tradycyjna, murowana
Ściany zewnętrzne: pustaki ceramiczne 25 cm, styropian 20 cm, tynk systemowy cienkowarstwowy
Strop: żelbetowy
Pokrycie dachu: stropodach płaski
Ogrzewanie: indywidualne kotły gazowe
Wentylacja: grawitacyjna
Program:
Piwnica: klatka schodowa, korytarz, szyb windy, pomieszczenia techniczne (sanitarne i dwa elektryczne), wózkownia / rowerownia, 22 komórki lokatorskie.
Parter: 6 lokali mieszkalnych, klatka schodowa, korytarz, szyb windy.
I piętro: 6 lokali mieszkalnych, klatka schodowa, korytarz, szyb windy.
II piętro: 6 lokali mieszkalnych, klatka schodowa, korytarz, szyb windy.
III piętro: 6 lokali mieszkalnych, klatka schodowa, korytarz, szyb windy.
Koszty budowy sprawdź >>
Architekt: Jaromir Mruk, Mateusz Budziakowski
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny
- projekt konstrukcyjny
- projekt instalacji sanitarnych
- projekt instalacji ogrzewania (indywidualne kotły gazowe)
- projekt instalacji elektrycznej i odgromowej
- przedmiar + zestawienie materiałów budowlanych
- projektowana charakterystyka energetyczna budynku
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 1000 - 2000
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 300 - 500
- Kąt nachylenia dachu (°) 0 - 5
- Szerokość działki/krótszy bok (m) 25 - 30
- Długość działki/dłuższy bok (m) 30 - 40
- Wysokość budynku (m) 12 - 15
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 1053.04
- Powierzchnia użytkowa (m²) 1392.52
- Powierzchnia zabudowy (m²) 358.79
- Szerokość budynku/krótszy bok (m) 17.52
- Długość budynku/dłuższy bok (m) 27.12
- Wysokość budynku (m) 13.62
- Szerokość działki/krótszy bok (m) 28.12
- Długość działki/dłuższy bok (m) 35.12
- Kąt nachylenia dachu (°) 1.45
- Rodzaj dachu płaski
- Piwnica podpiwniczony
- Garaż bez garażu
- Poddasze piętro
- Liczba sypialni na parterze 6-10
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Fundamenty ława fundamentowa
- Strop w budynku* żelbetowy
- Pokrycie dachu* papa
- Kubatura (m³) 6086.50
- Styl modernistyczny
- Liczba kondygnacji pow. 4
- Rodzaj ogrzewania gazowe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 63.26
- Instalacja fotowoltaiczna* nie
- Wentylacja* grawitacyjna
- Liczba pomieszczeń 143
- Liczba wszystkich pokoi 31-40
- Liczba łazienek (bez WC) 21 - 30
Dodatkowe parametry projektu
- Winda w budynku tak
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne nie
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
