Projekt

Centrum odnowy

Kod: LK-27
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

za pomocą formularza kliknij >>

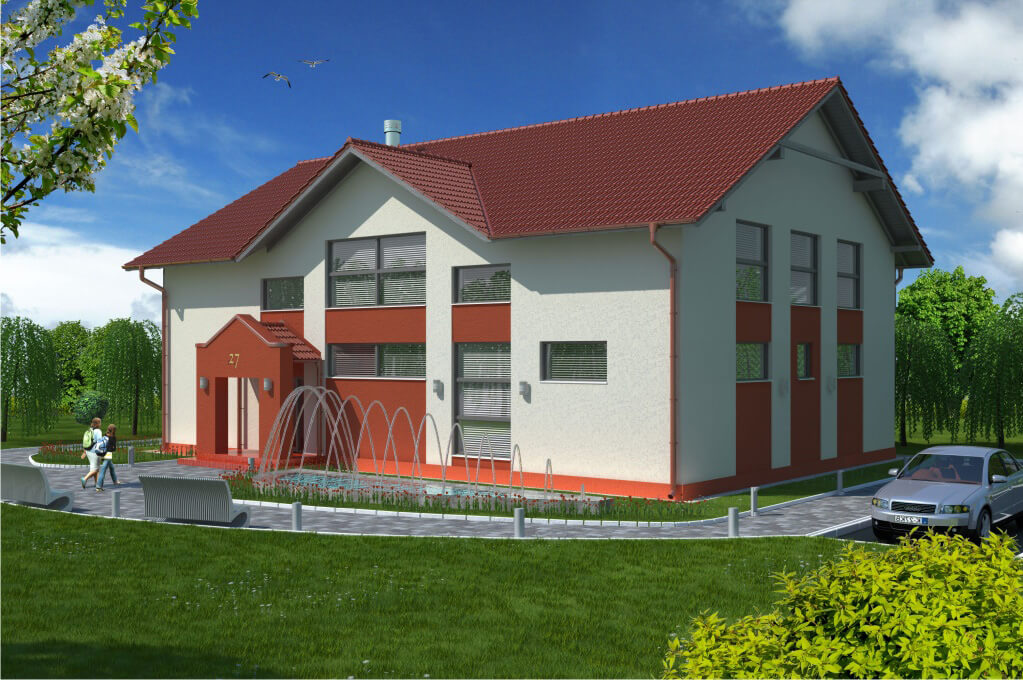

Projekt obiektu o nowoczesnym charakterze z bryłą przekrytą dwuspadowym dachem. Może on zostać zaadaptowany pod centrum odnowy biologicznej, SPA lub pełnić inną funkcję rekreacyjną. Budynek dobrze sprawdzi się w terenach poza miastem, gdzie klienci będą mogli się maksymalnie zrelaksować i z pewnością docenią bogaty program funkcjonalny możliwy do zaplanowania we wnętrzu. Obiekt poprzez nowatorskie materiały elewacyjne i minimalistyczną formę doskonale wpisuje się w nowatorskie trendy, zaś dwuspadowy dach czyni go założeniem spójnym i subtelnym.

zobacz realizacje naszych projektów

Rzut parteru



Projekt LK-27 - rzut

PARTER: 168,5 m2

1. Hall 31,5 m2

2. Recepcja 3,2 m2

3. Siłownia męska 49,3 m2

4. Szatnia męska 8,6 m2

5. WC + natrysk 8,5 m2

6. WC 3,0 m2

7. Pomieszczenie socjalne 14,9 m2

8. Szatnia 7,4 m2

9. WC + natrysk 8,5 m2

10. Sauna 4,7 m2

11. Biuro 11,4 m2

12. Solarium 5,3 m2

13. Kotłownia 6,9 m2

14. Pomieszczenie gospodarcze 2,3 m2

15. WC 3,0 m2

Główne wejście do budynku prowadzi do recepcji, w sąsiedztwie której zaplanowano siłownię, solarium oraz saunę. Znajdują się tu również pomieszczenia techniczne, wspomagające pracę ośrodka. Umieszczono tu pomieszczenie socjalne i gospodarcze, szatnie, węzły sanitarne i kotłownię dostępną z zewnątrz, poprzez zaprojektowanie osobnego wejścia znajdującego się w elewacji tylnej.

Rzut poddasza



Projekt LK-27 - rzut

PODDASZE: 181,6 m2

1. Hall 12,6 m2

2. Szatnia damska 22,0 m2

3. WC + natrysk 11,1 m2

4. Sala Fitness 135,9 m2

Poddasze doskonale nadaje się do organizacji dużej sali do fitnessu lub siłowni. W razie planowania innego programu funkcjonalnego przestrzeń ta może zostać podzielona na mniejsze pomieszczenia np. sale masażu, piękności itp. Ponadto znajduje się tu szatnia oraz łazienka z prysznicami.

Model



Projekt LK-27 - model

Forma budynku należy do założeń nieskomplikowanych. Urozmaica ją dwuspadowa połać dachu i niewielka bryła stanowiąca główne wejście. Możliwość indywidualnego doboru kolorystycznego elewacji może dodatkowo wpisać budynek w otoczenie i zespolić go z naturą, co dobrze wpłynie na odbiór obiektu przez klientów. Przestronne wnętrza z powodzeniem mogą zostać zorganizowane pod SPA, salę fitness, siłownię lub inne pomieszczenie rekreacyjne.

Elewacje



Projekt LK-27 - elewacja
elewacja ogrodowa
Projekt LK-27 - elewacja
elewacja frontowa
Projekt LK-27 - elewacja
elewacja boczna
Projekt LK-27 - elewacja
elewacja boczna

Przekrój



Projekt LK-27 - przekrój

Nieskomplikowany kształt umożliwił prostą konstrukcję, a przez to bardziej ekonomiczną budowę. Wysoka ścianka kolankowa niosąca więźbę dachową pozwoliła dodatkowo na zaplanowanie poddasza w sposób bardziej funkcjonalny.

Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku pełniący funkcję centrum rekreacji i odnowy LK-27, parterowy z poddaszem użytkowym, bez podpiwniczenia. Technologia tradycyjna: ściany zewnętrzne - pustak ceramiczny 30 cm, styropian 15 cm, tynk zewnętrzny. Strop nad parterem: żelbetowy. Kąt nachylenia dachu: 30°.
Ogrzewanie: kotłownia na paliwo stałe
Program: siłownia dla 20 osób, sala fitness dla 20 osób, sauna, solarium, pomieszczenia socjalne, zaplecze sanitarne, szatnie, biuro, kotłownia

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, wentylacja mechaniczna siłowni z szatnią, sali fitness z szatnią)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

Zobacz ten projekt w lustrzanym odbiciu

Powierzchnia zabudowy: 213.00 m²
Powierzchnia użytkowa: 350.10 m²
Kubatura: 1600.00 m³
Szerokość działki: 21.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 17
Kąt nachylenia dachu: 30
Pokój na parterze: Nie
Wysokość budynku: 9.65 m
Rodzaj ogrzewania: paliwo stałe
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: komercyjne, projekt budynku usługowego, projekt gabinetu odnowy, projekt SPA, gabinet odnowy biologicznej, projekt gabinetu odnowy biologicznej
Technologia: tradycyjna
Styl: modernistyczny

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU

2 800 PLN

KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
