Hotel
Kod: LK-21
 |
Projekt na zamówienie dostępny w terminie ustalonym z biurem skontaktuj się >> |
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

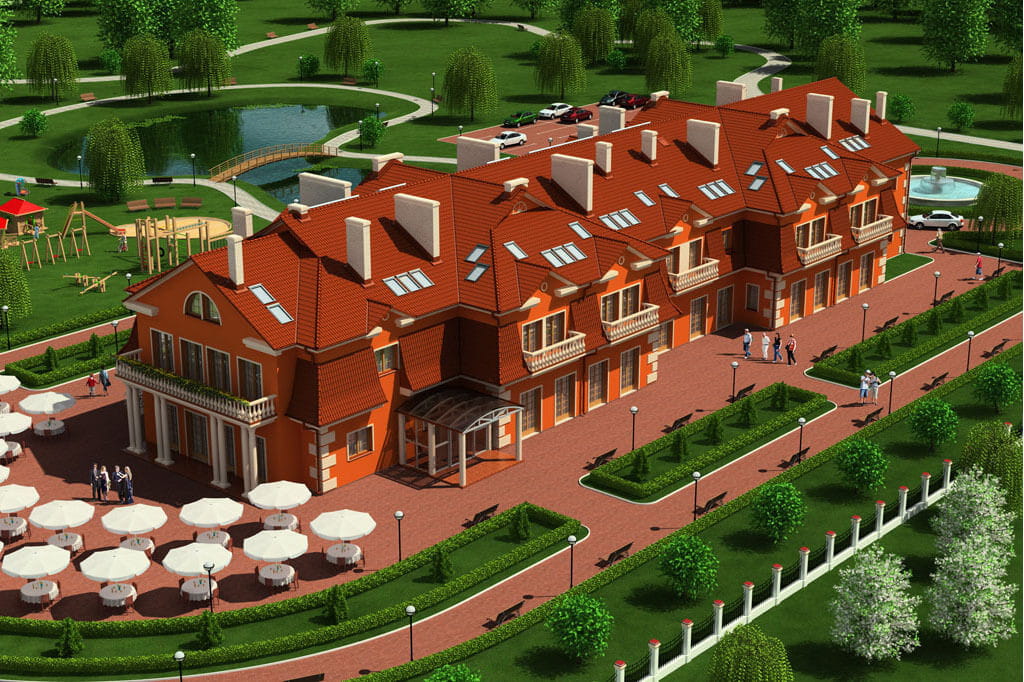

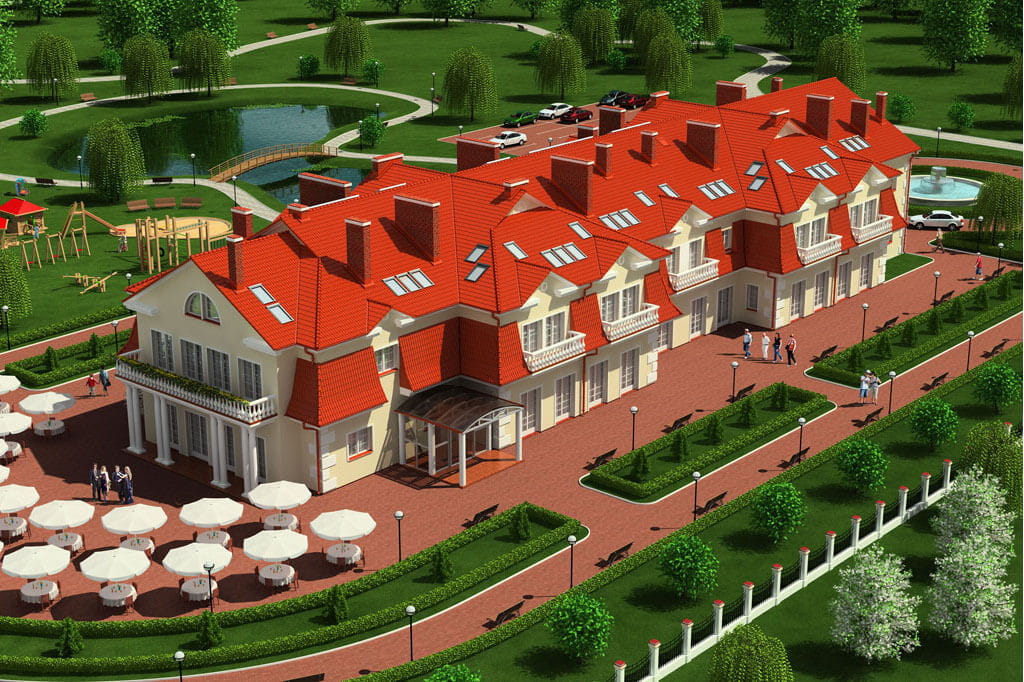

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 2 790,80 m2. Projekt budynku gastronomiczno -hotelowego, piętrowy z poddaszem użytkowym, bez podpiwniczenia. Budynek może pełnić również funkcję domu weselnego, motelu lub pensjonatu. Można go również zaadaptować na dom opieki dla osób starszych.

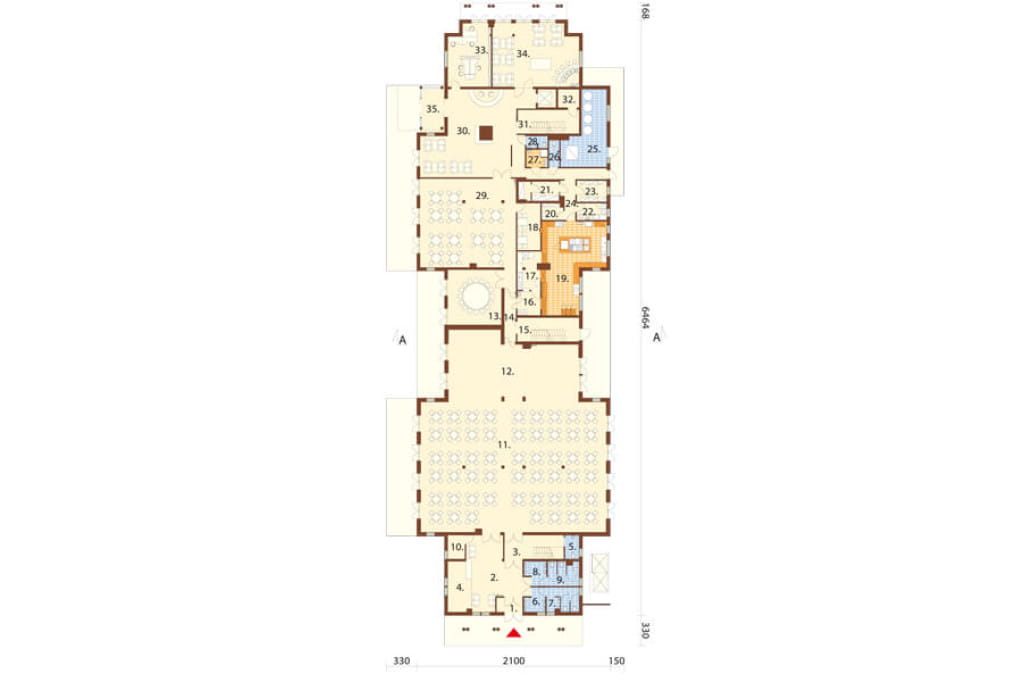

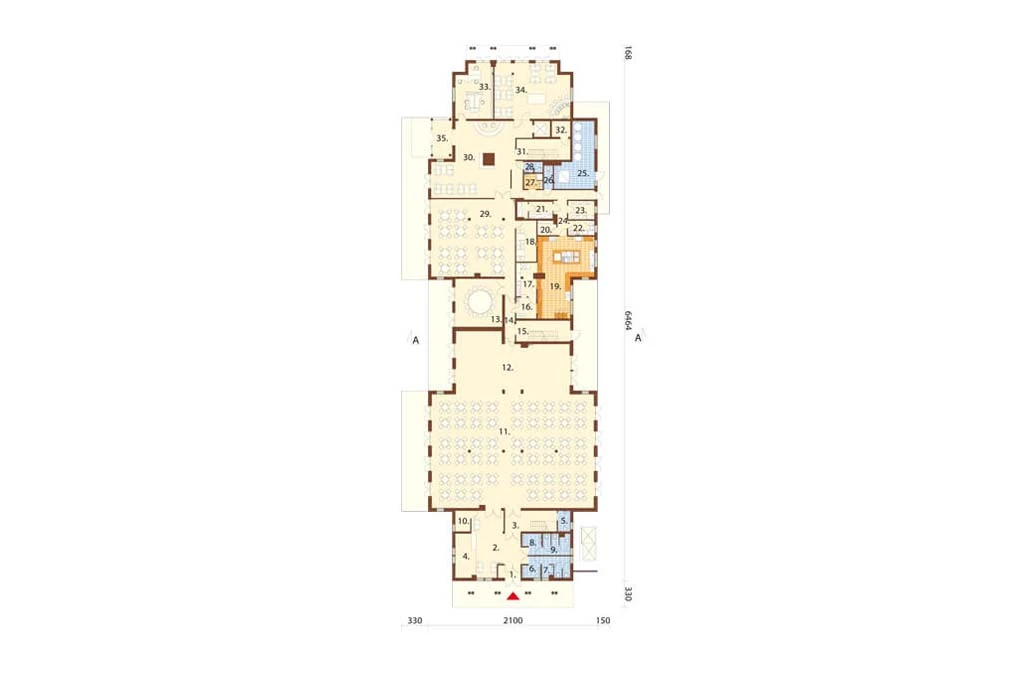

Rzut parteru
Parter: 1049,9 m2
1. Wiatrołap 4,5 m2
2. Hol 36,7 m2
3. Klatka schodowa 19,0 m2
4. Szatnia 14,3 m2
5. WC dla niepełnosprawnych 4,0 m2
6. Przedsionek 5,4 m2
7. WC męski 9,3 m2
8. Przedsionek 5,7 m2
9. WC damski 8,9 m2
10. Magazyn 4,9 m2
11. Sala bankietowa 284,5 m2
12. Sala taneczna 95,5 m2
13. Sala konferencyjna 35,0 m2
14. Korytarz 6,7 m2
15. Klatka schodowa 19,5 m2
16. Rozdzielnia kelnerska 6,7 m2
17. Zmywalnia 10,4 m2
18. Pokój personelu 13,0 m2
19. Kuchnia 56,2 m2
20. Magazyn 4,2 m2
21. Chłodnia 9,8 m2
22. Obieralnia warzyw / wyparzalnia jaj 6,1 m2
23. Magazyn 7,7 m2
24. Korytarz 16,4 m2
25. Kotłownia gazowa 30,8 m2
26. WC personelu 3,2 m2
27. Pom. socjalne dla pracowników kuchennych 4,5 m2
28. WC męski 3,0 m2
29. Restauracja 103,4 m2
30. Hol z recepcją 92,9 m2
31. Klatka schodowa 18,7 m2
32. Pomieszczenie windy 4,6 m2
33. Biuro 30,2 m2
34. Kawiarnia 62,9 m2
35. Wiatrołap 11,3 m2

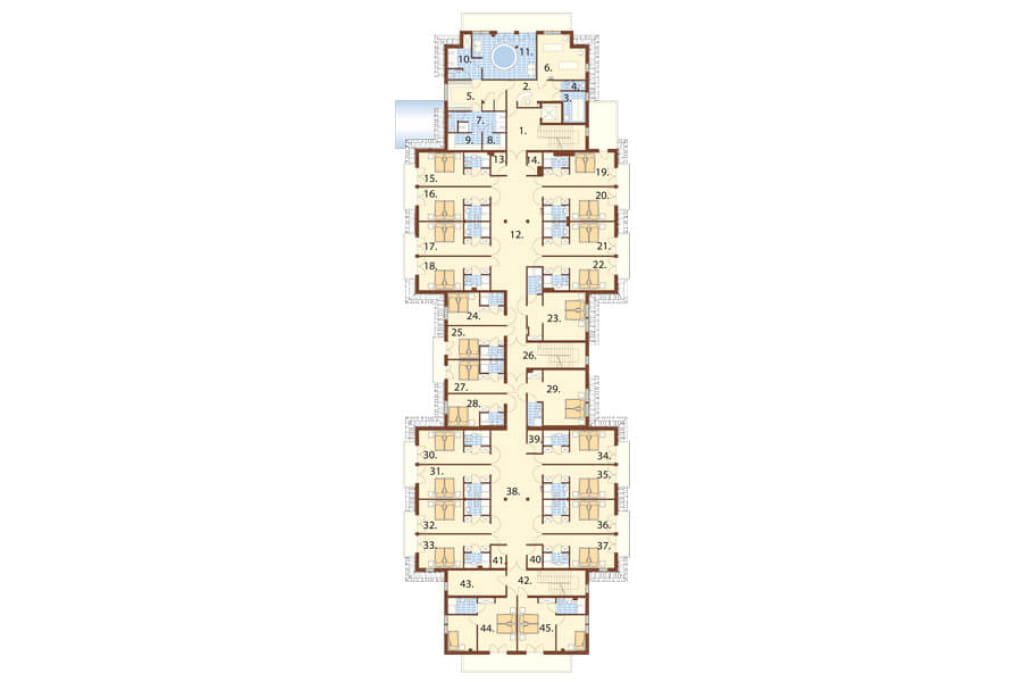

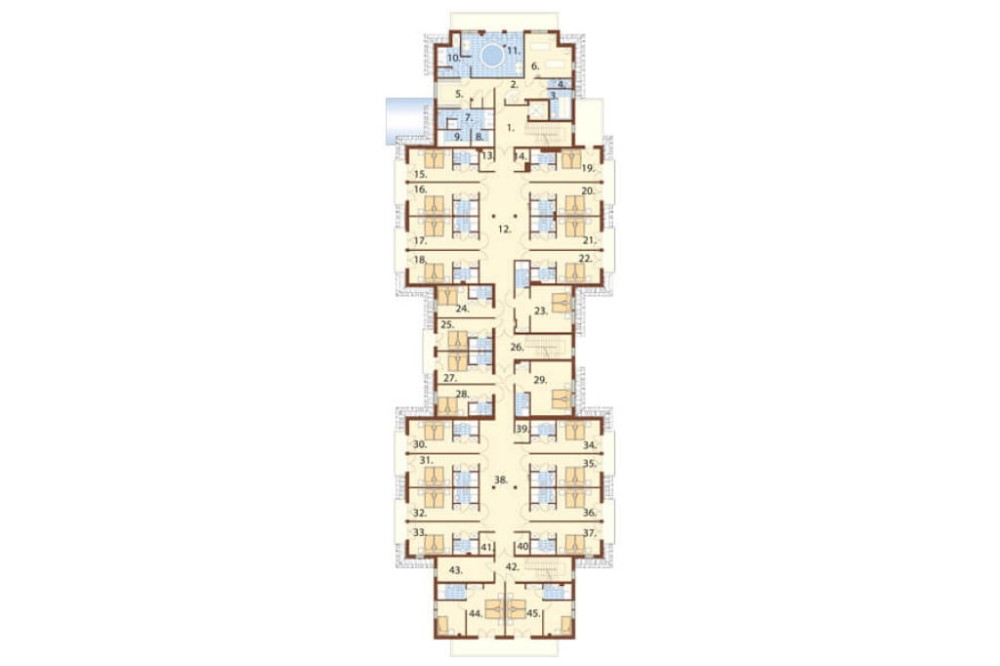

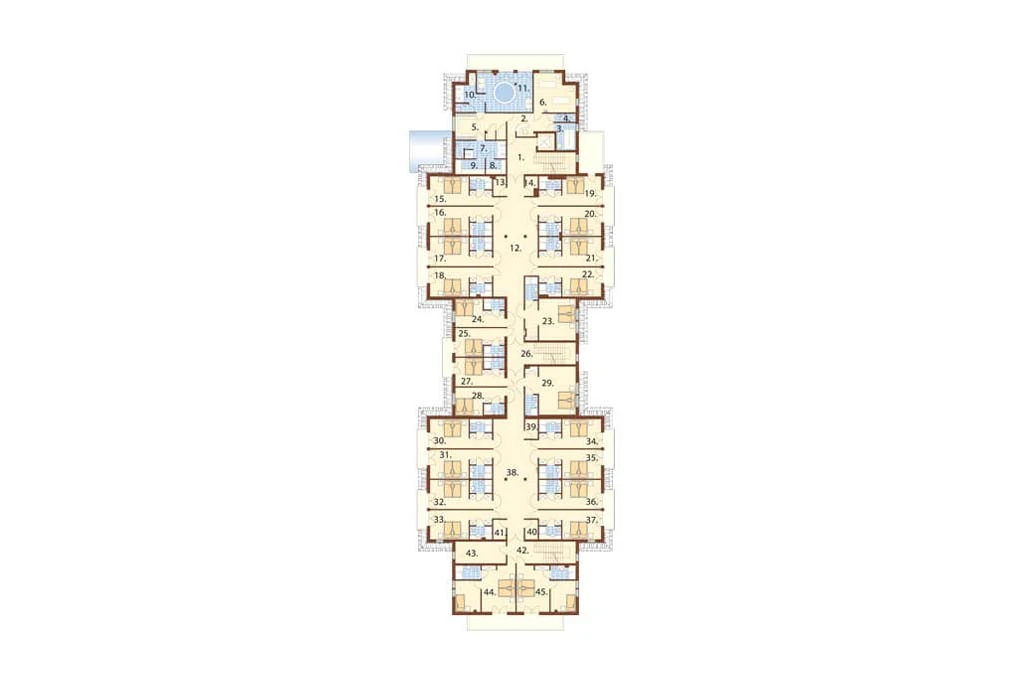

Rzut pierwszego piętra
I piętro: 979,4 m2
1. Korytarz + 1/2 schody 23,9 m2
2. Recepcja 13,8 m2
3. Solarium 7,5 m2
4. WC 2,3 m2
5. Szatnia + przebieralnia 18,8 m2
6. Gabinet zabiegowy 21,0 m2
7. Natryski + WC 12,3 m2
8. Sauna 4,2 m2
9. Sauna 6,1 m2
10. Natryski + WC 10,9 m2
11. Jacuzzi 28,3 m2
12. Korytarz 71,4 m2
13. Magazyn 3,5 m2
14. Magazyn 3,2 m2
15. Pokój hotelowy z łazienką 24,9 m2
16. Pokój hotelowy z łazienką 24,9 m2
17. Pokój hotelowy z łazienką 24,9 m2
18. Pokój hotelowy z łazienką 24,8 m2
19. Pokój hotelowy z łazienką 24,2 m2
20. Pokój hotelowy z łazienką 24,8 m2
21. Pokój hotelowy z łazienką 24,8 m2
22. Pokój hotelowy z łazienką 24,6 m2
23. Pokój hotelowy z łazienką 33,1 m2
24. Pokój hotelowy z łazienką 19,2 m2
25. Pokój hotelowy z łazienką 19,4 m2
26. Komunikacja + 1/2 schody 19,2 m2
27. Pokój hotelowy z łazienką 19,4 m2
28. Pokój hotelowy z łazienką 18,9 m2
29. Pokój hotelowy z łazienką 33,6 m2
30. Pokój hotelowy z łazienką 24,9 m2
31. Pokój hotelowy z łazienką 24,9 m2
32. Pokój hotelowy z łazienką 24,9 m2
33. Pokój hotelowy z łazienką 24,8 m2
34. Pokój hotelowy z łazienką 24,9 m2
35. Pokój hotelowy z łazienką 24,9 m2
36. Pokój hotelowy z łazienką 24,9 m2
37. Pokój hotelowy z łazienką 24,9 m2
38. Korytarz 72,3 m2
39. Magazyn 3,6 m2
40. Magazyn 3,6 m2
41. Magazyn 3,6 m2
42. Komunikacja + 1/2 schody 18,0 m2
43. Magazyn 15,7 m2
44. Pokój hotelowy z łazienką 38,2 m2
45. Pokój hotelowy z łazienką 37,4 m2

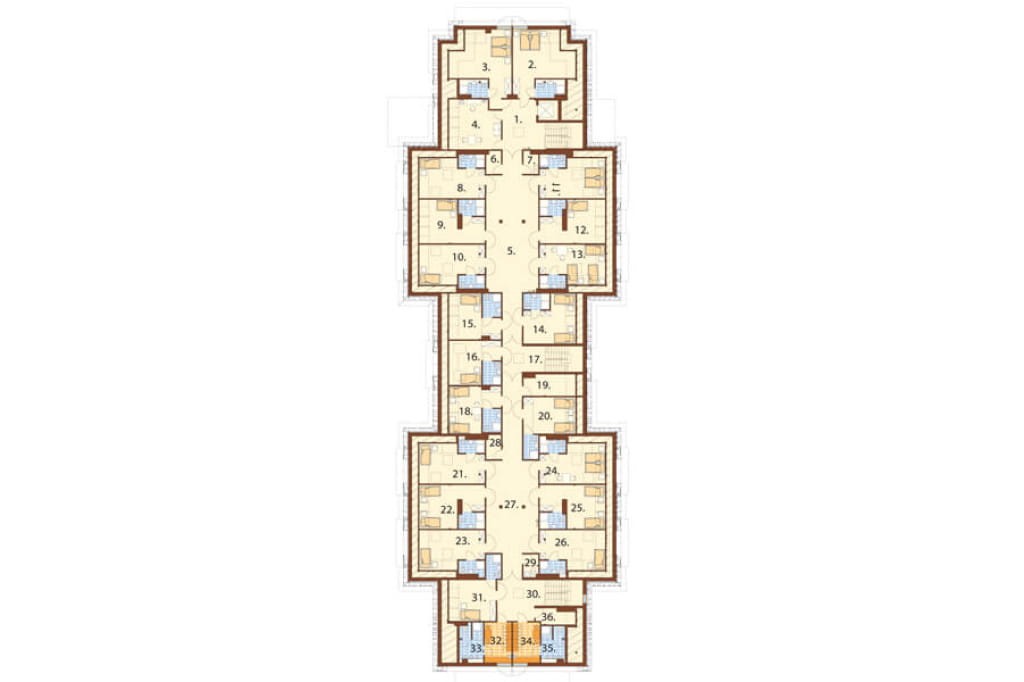

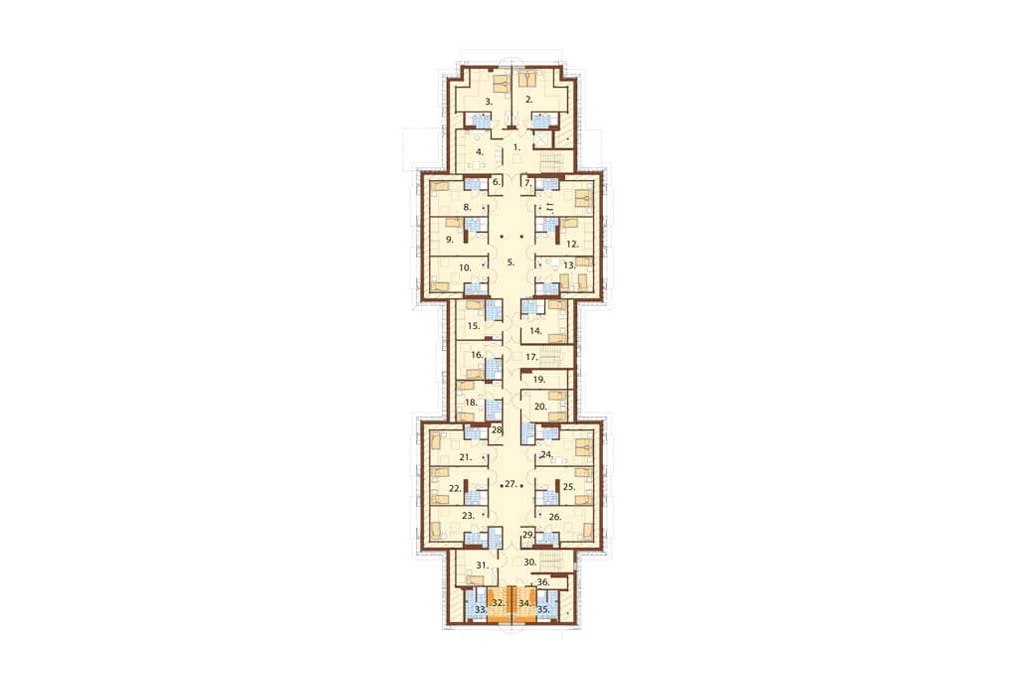

Rzut poddasza
Poddasze: 761,5 m2
1. Komunikacja + schody 31,4 m2
2. Pokój hotelowy z łazienką 30,8 m2
3. Pokój hotelowy z łazienką 32,1 m2
4. Fryzjer z manicure 20,5 m2
5. Korytarz 74,6 m2
6. Magazyn 3,5 m2
7. Magazyn 2,8 m2
8. Pokój hotelowy z łazienką 20,7 m2
9. Pokój hotelowy z łazienką 24,0 m2
10. Pokój hotelowy z łazienką 20,7 m2
11. Pokój hotelowy z łazienką 20,7 m2
12. Pokój hotelowy z łazienką 23,8 m2
13. Pokój hotelowy z łazienką 20,7 m2
14. Pokój hotelowy z łazienką 21,5 m2
15. Pokój hotelowy z łazienką 19,0 m2
16. Pokój hotelowy z łazienką 18,9 m2
17. Komunikacja + schody 24,9 m2
18. Pokój hotelowy z łazienką 19,5 m2
19. Magazyn 9,1 m2
20. Pokój hotelowy z łazienką 19,8 m2
21. Pokój hotelowy z łazienką 21,0 m2
22. Pokój hotelowy z łazienką 24,0 m2
23. Pokój hotelowy z łazienką 21,0 m2
24. Pokój hotelowy z łazienką 21,0 m2
25. Pokój hotelowy z łazienką 24,0 m2
26. Pokój hotelowy z łazienką 21,0 m2
27. Korytarz 68,7 m2
28. Magazyn 3,7 m2
29. Magazyn 3,5 m2
30. Komunikacja + schody 30,1 m2
31. Pokój hotelowy z łazienką 19,8 m2
32. Pomieszczenie socjalne 11,2 m2
33. Łazienka 9,1 m2
34. Pomieszczenie socjalne 11,2 m2
35. Łazienka 8,5 m2
36. Serwerownia 4,7 m2

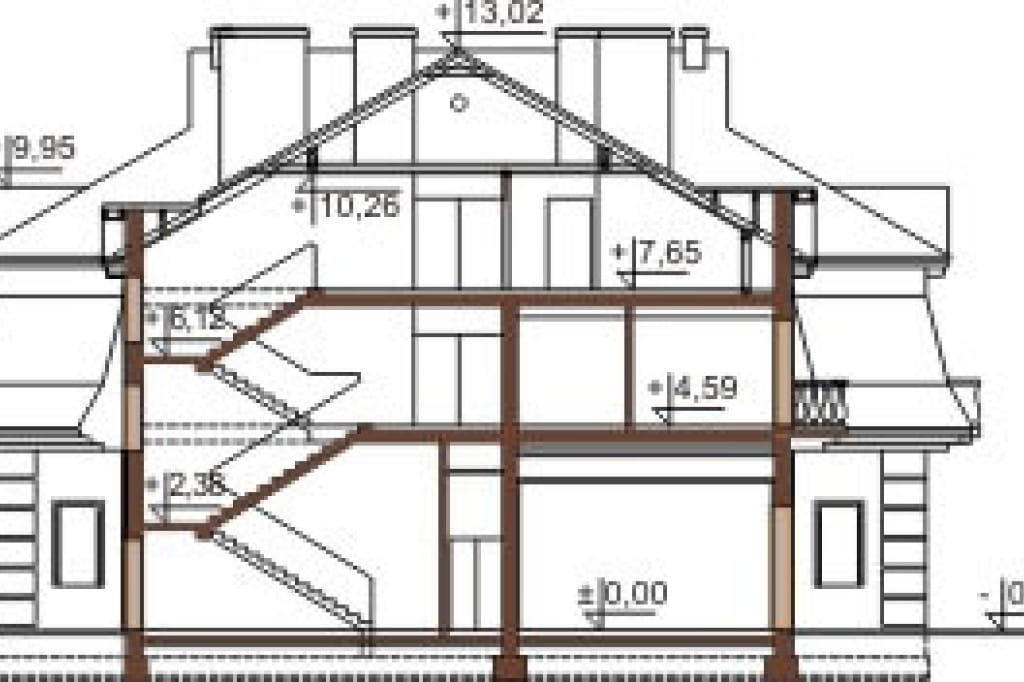

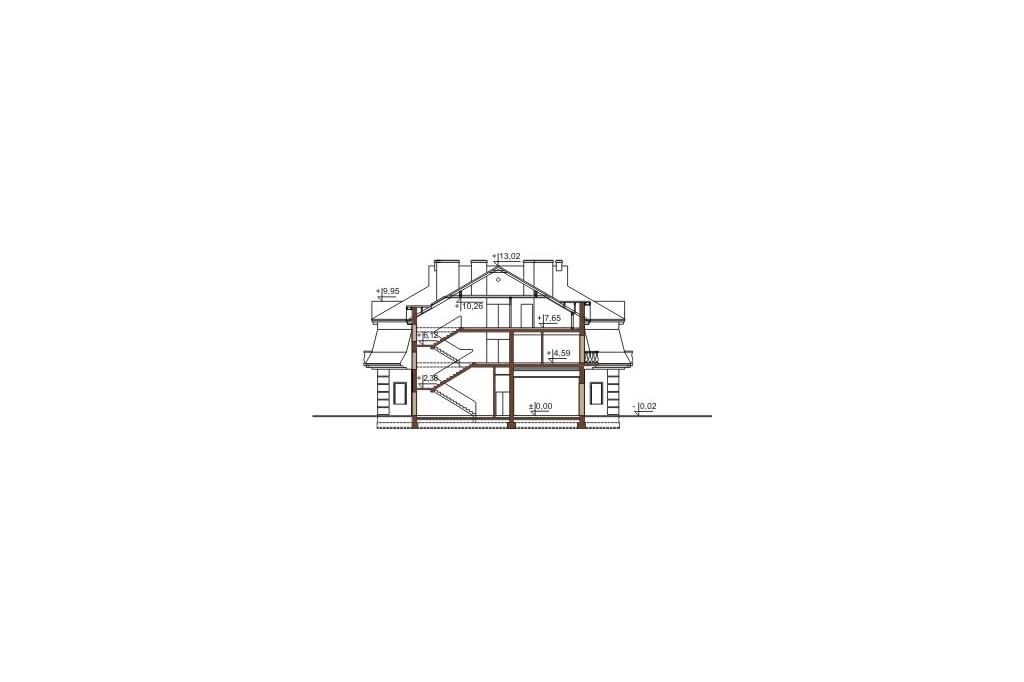

Przekrój

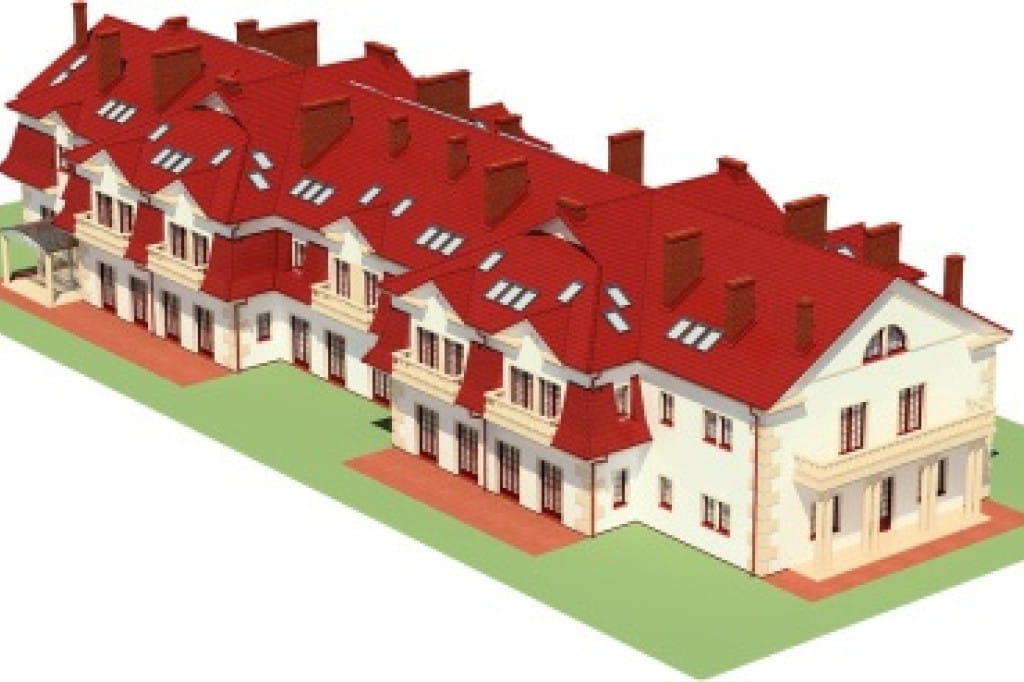

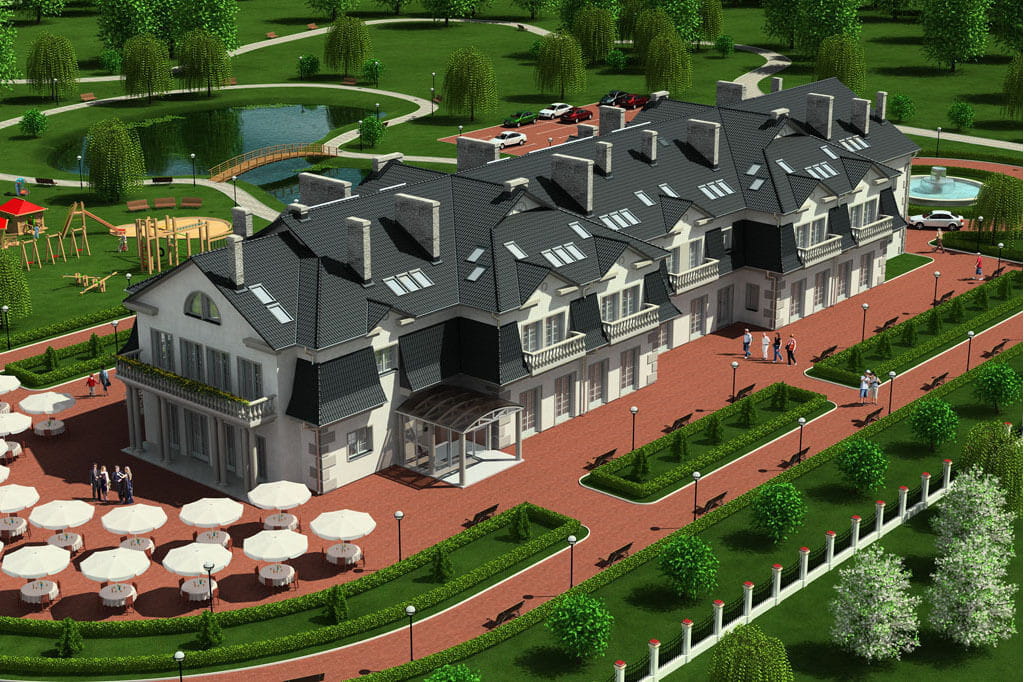

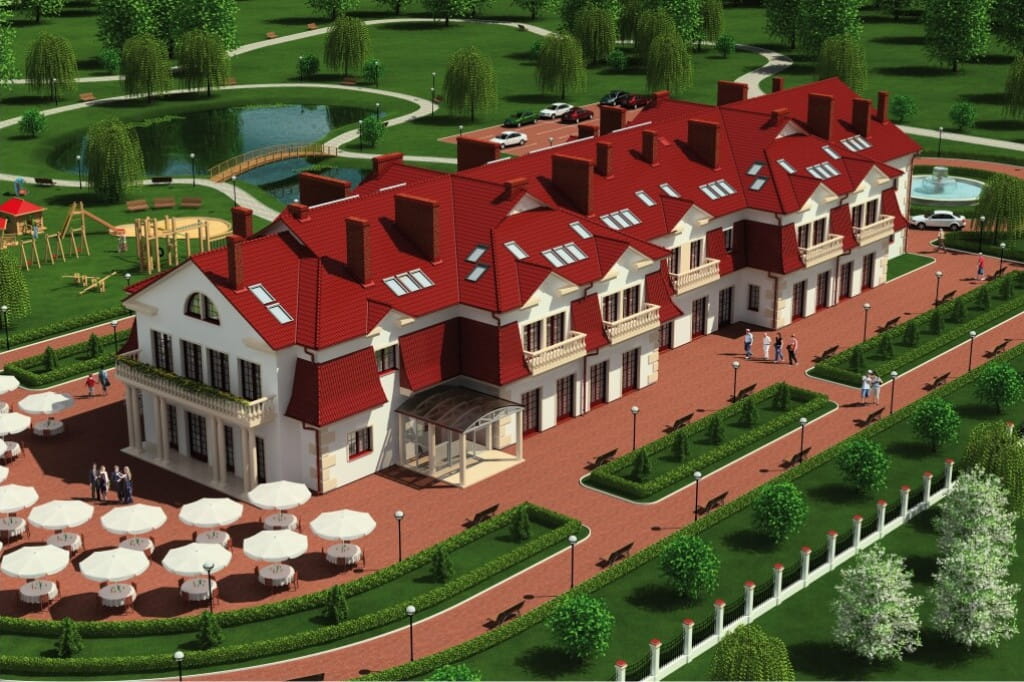

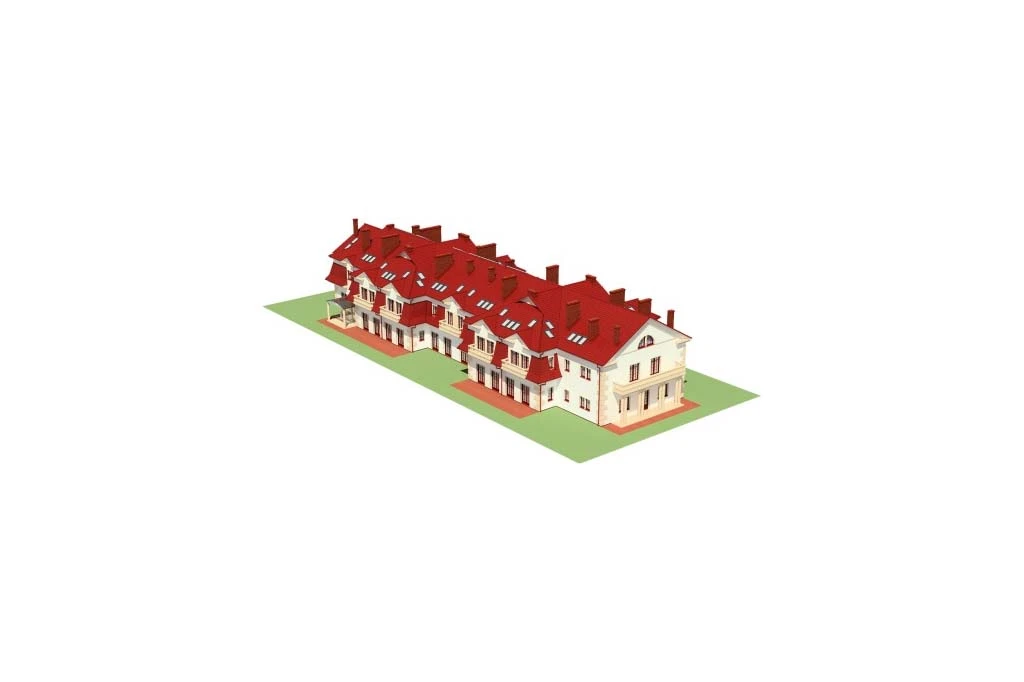

Model

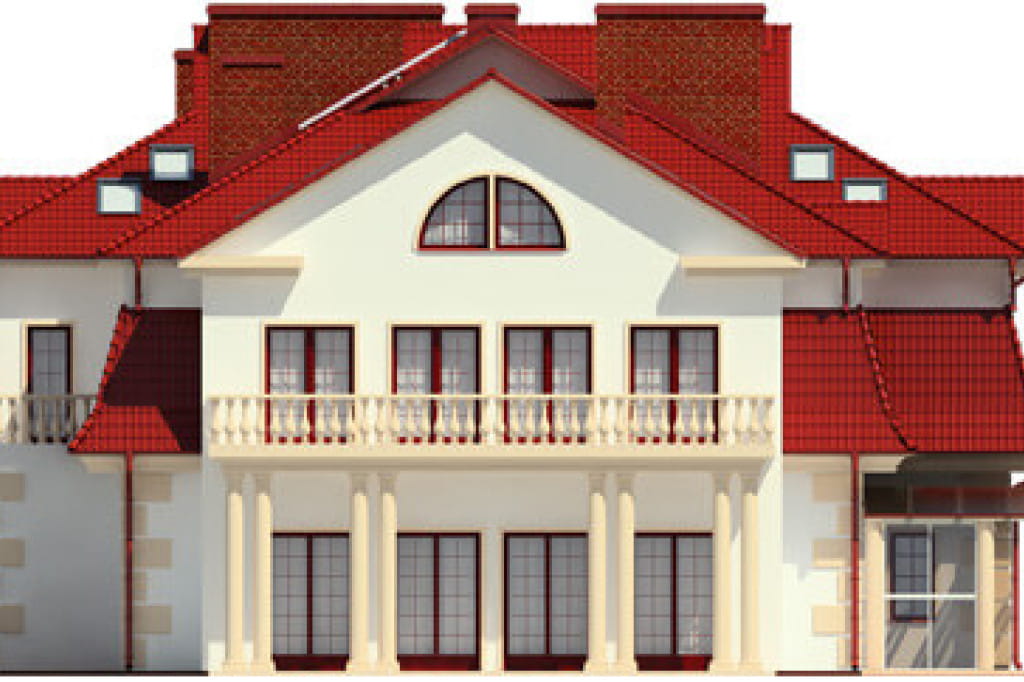

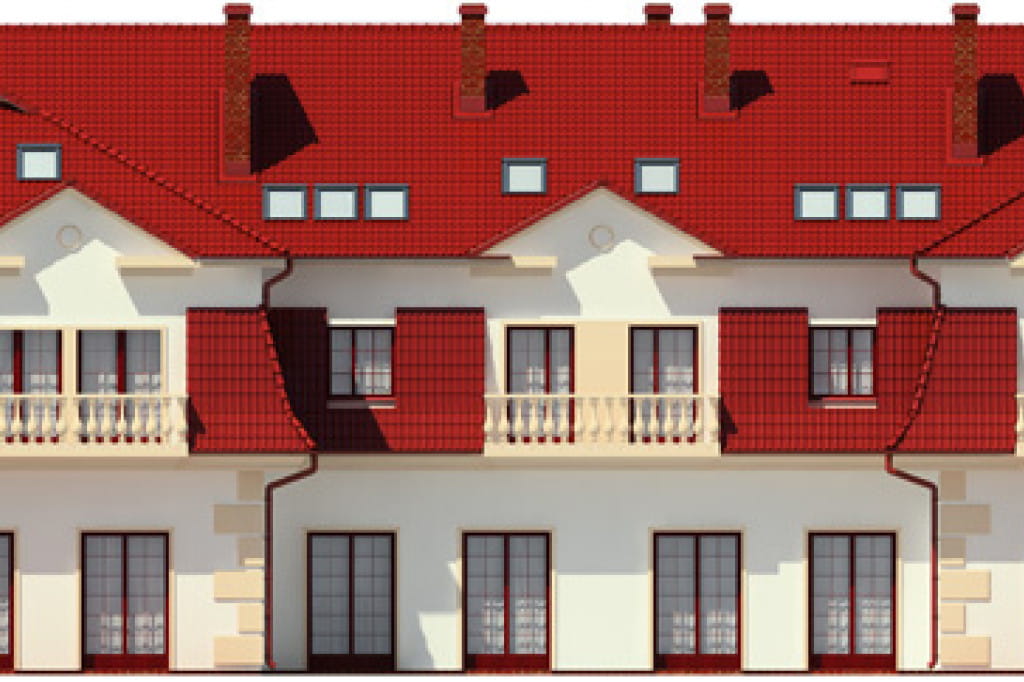

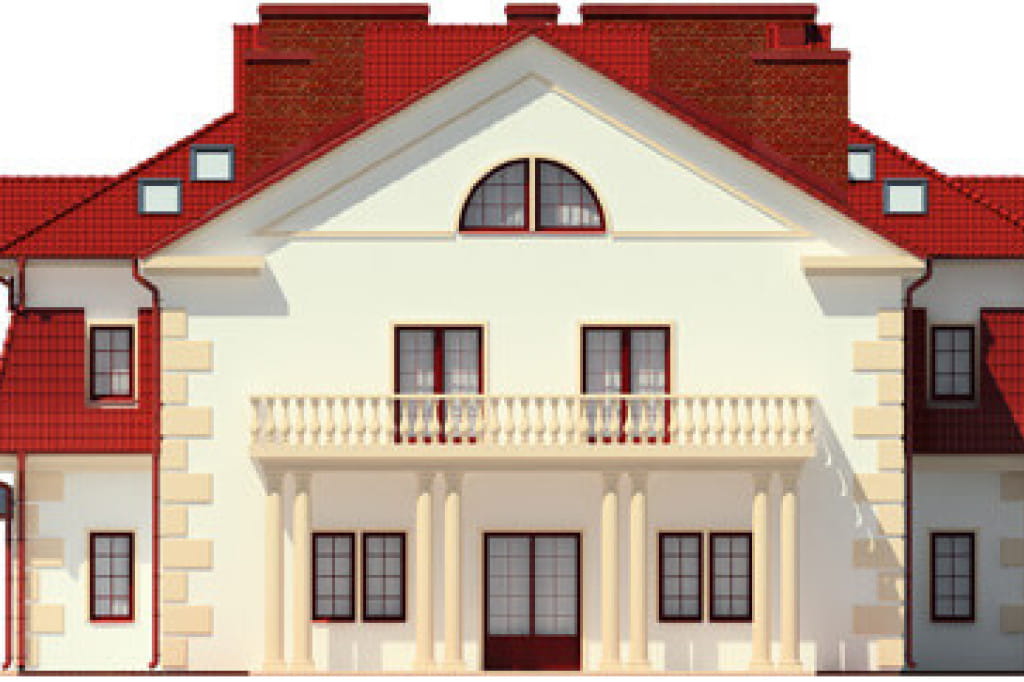

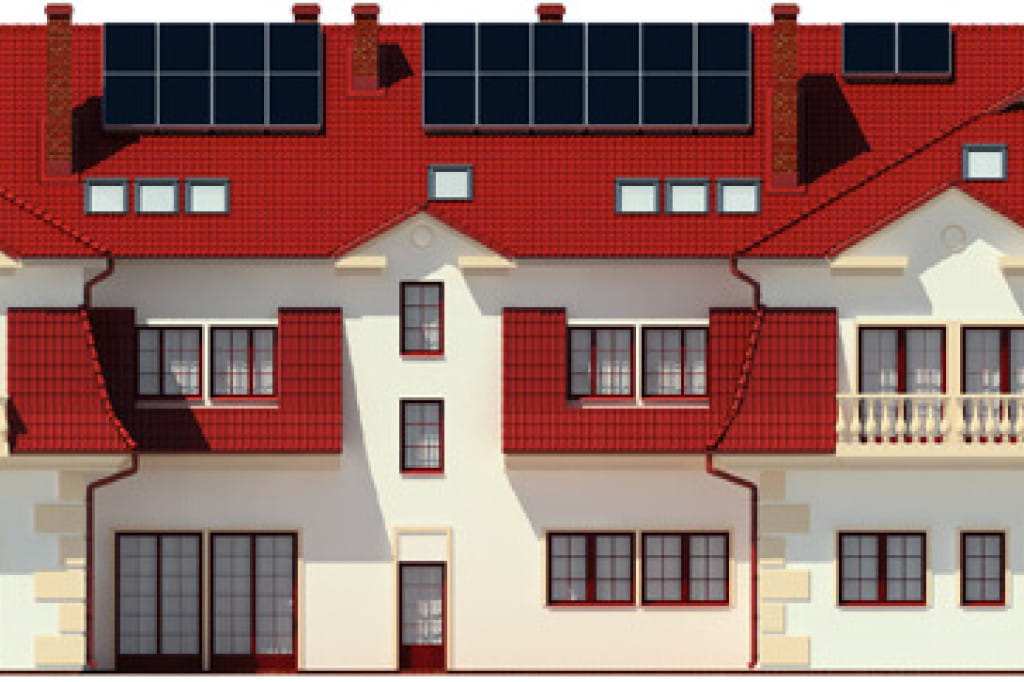

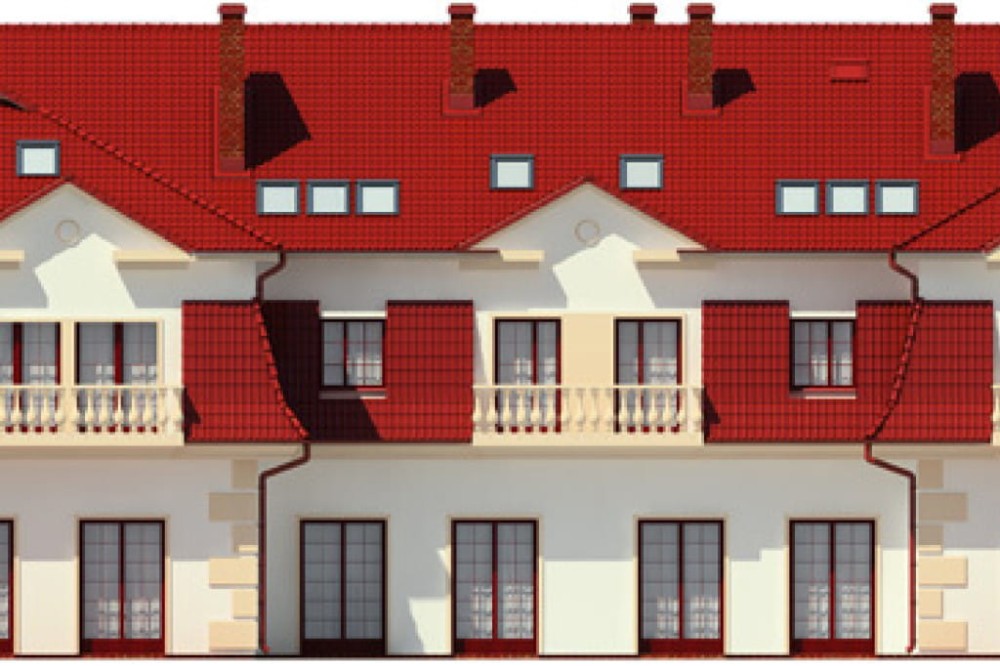

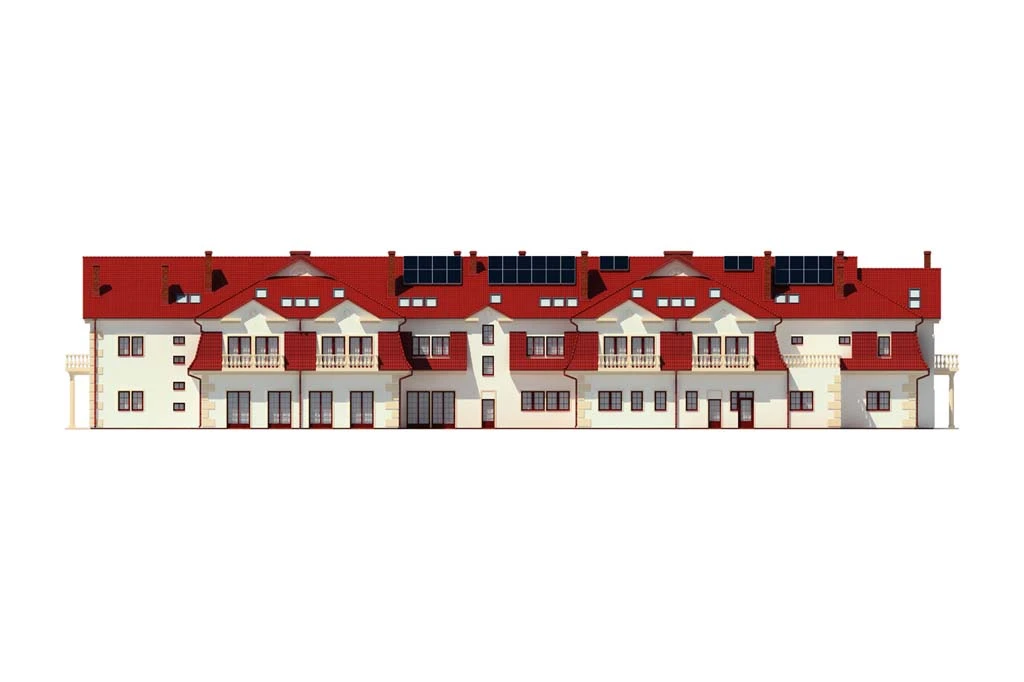

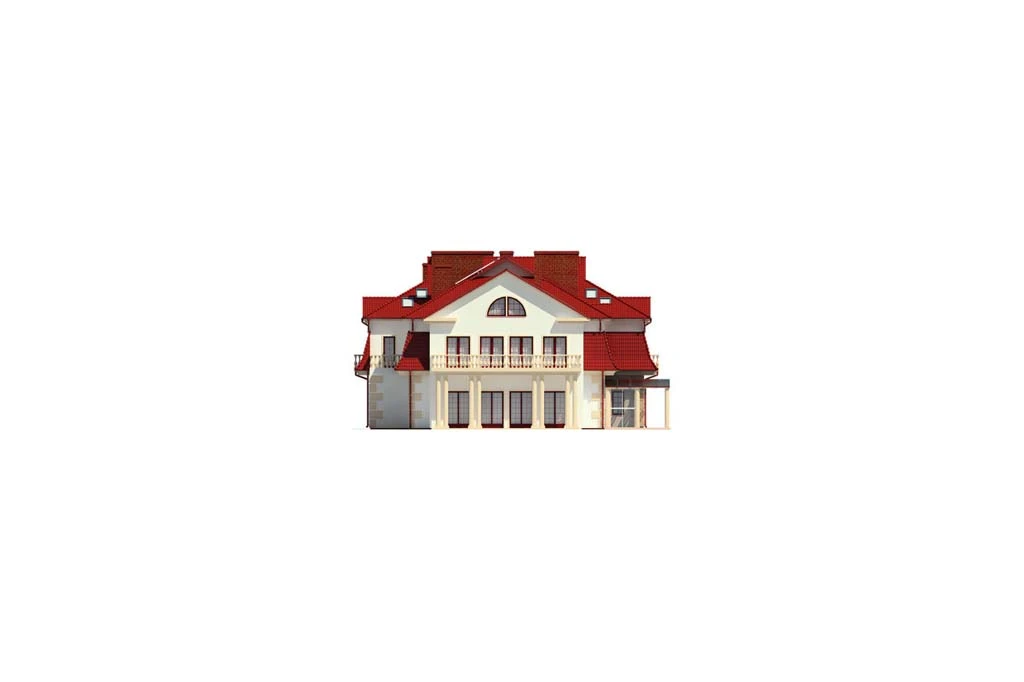

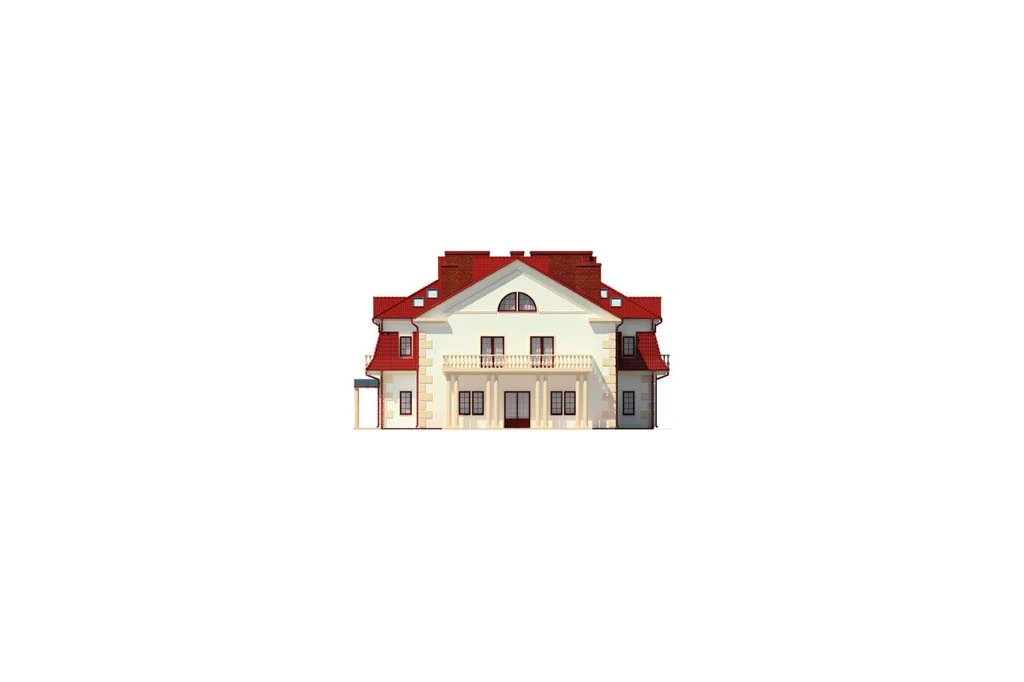

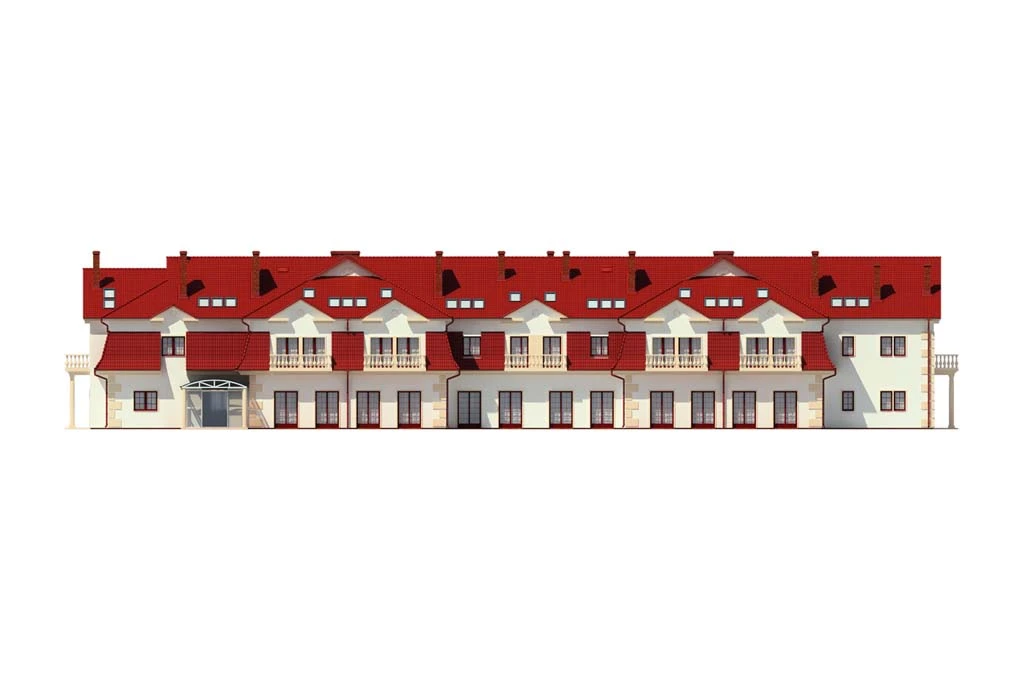

Elewacje
Informacje podstawowe
Technologia: YTONG
Materiały ścian zewnętrznych: pustaki z betonu komórkowego 24 cm, styropian 12 cm, tynk zewnętrzny
Stropy: TERIVA
Kąt nachylenia dachu: 30°
Ogrzewanie: sala bankietowa oraz taneczna ogrzewane za pomocą centrali LENOX umieszczonej poza budynkiem, pozostałe pomieszczenia - kotłownia gazowa. Podgrzewanie ciepłej wody użytkowej wspomagane jest przez instalację solarną złożoną z 32 kolektorów słonecznych umieszczonych na dachu budynku.
Program: sala bankietowa dla 200 osób, sala taneczna, restauracja dla 50 osób, kawiarnia, kuchnia, zaplecze kuchenne, zaplecze sanitarne, zaplecze socjalne, zaplecze biurowe, zaplecze magazynowe, jacuzzi, 2 sauny, pomieszczenia solarium, gabinet zabiegowy, salon fryzjerski, 44 pokoje z łazienkami dla 109 osób, kotłownia gazowa, serwerownia, winda osobowa.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, instalacja solarna, wentylacja mechaniczna nawiewno - wywiewna kuchni, wentylacja mechaniczna połączona z klimatyzacją sali bankietowej, hydranty przeciw pożarowe wewnętrzne, projekt kotłowni gazowej, klimatyzacja recepcji, sali konferencyjnej, kawiarni, restauracji)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: przeciw pożarowe wyłączniki prądu, oświetlenie, oświetlenie ewakuacyjne, system SAP, klapy dymowe sterowane za pomocą czujek dymowych oraz systemu SAP)
- opinie rzeczoznawców: BHP, Sanepid, P.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 2000 - 3000
- Powierzchnia zabudowy (m²) 1000 - 2000
- Kąt nachylenia dachu (°) 25 - 30
- Szerokość działki/krótszy bok (m) 25 - 30
- Długość działki/dłuższy bok (m) pow. 50
- Wysokość budynku (m) 12 - 15
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 27910.80
- Powierzchnia zabudowy (m²) 1173.00
- Szerokość budynku/krótszy bok (m) 21
- Długość budynku/dłuższy bok (m) 64.64
- Wysokość budynku (m) 13.04
- Szerokość działki/krótszy bok (m) 29.80
- Długość działki/dłuższy bok (m) 73.44
- Kąt nachylenia dachu (°) 30
- Rodzaj dachu dwuspadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze poddasze użytkowe
- Liczba sypialni na parterze 0
Uzupełniające parametry projektu
- Rodzaj technologii* YTONG
- Fundamenty ława fundamentowa
- Strop w budynku* teriva
- Układ dachu kalenicowy
- Pokrycie dachu* blachodachówka
- Kubatura (m³) 12022.00
- Liczba kondygnacji 3
- Rodzaj ogrzewania gazowe
- Wentylacja* grawitacyjna
- Liczba pomieszczeń 138
- Liczba wszystkich pokoi 41-50
- Liczba łazienek (bez WC) 41 - 50
Dodatkowe parametry projektu
- Winda w budynku tak
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Projekty domów można również przeglądać analizując zestawienia rzutów parterów kliknij tutaj >>
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
