Pensjonat
Kod: K-20
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt na zamówienie dostępny w terminie ustalonym z biurem skontaktuj się >> |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
K-20. Projekt pensjonatu, projekt hotelu, projekt motelu, projekt zajazdu, projekt budynku noclegowego, projekt budynku SPA, projekt budynku odnowy biologicznej, projekt restauracji, projekt sanatorium, projekt budynku apartamentowego,

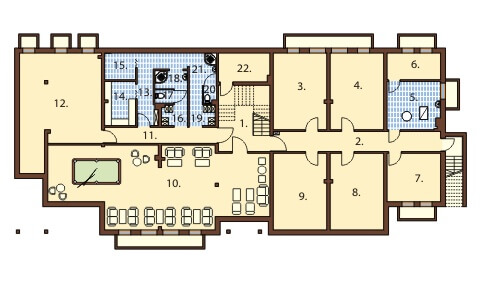

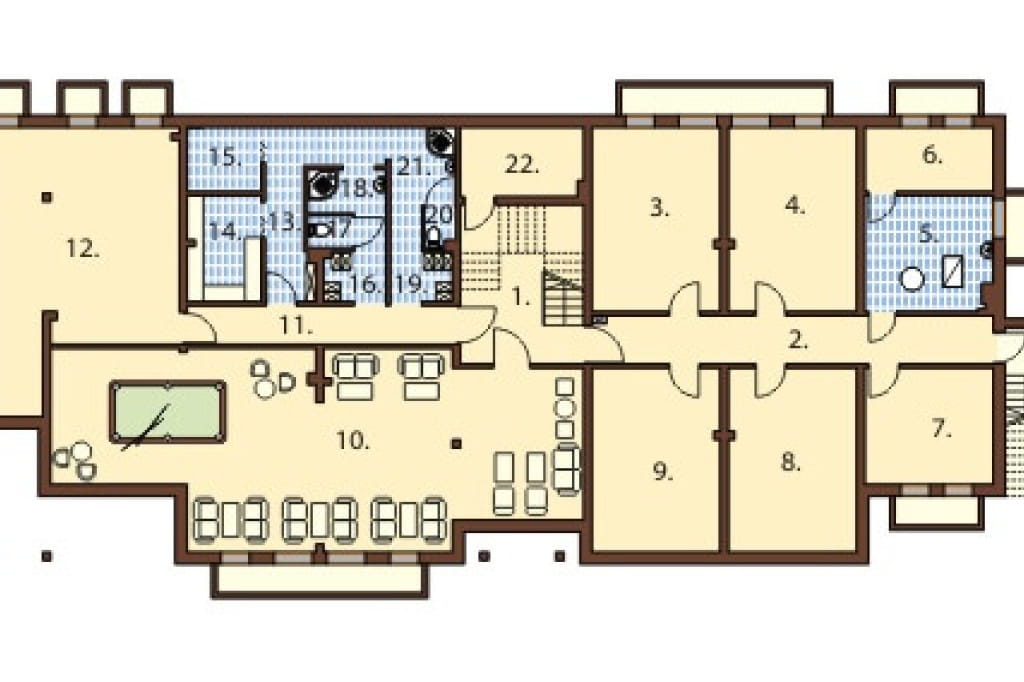

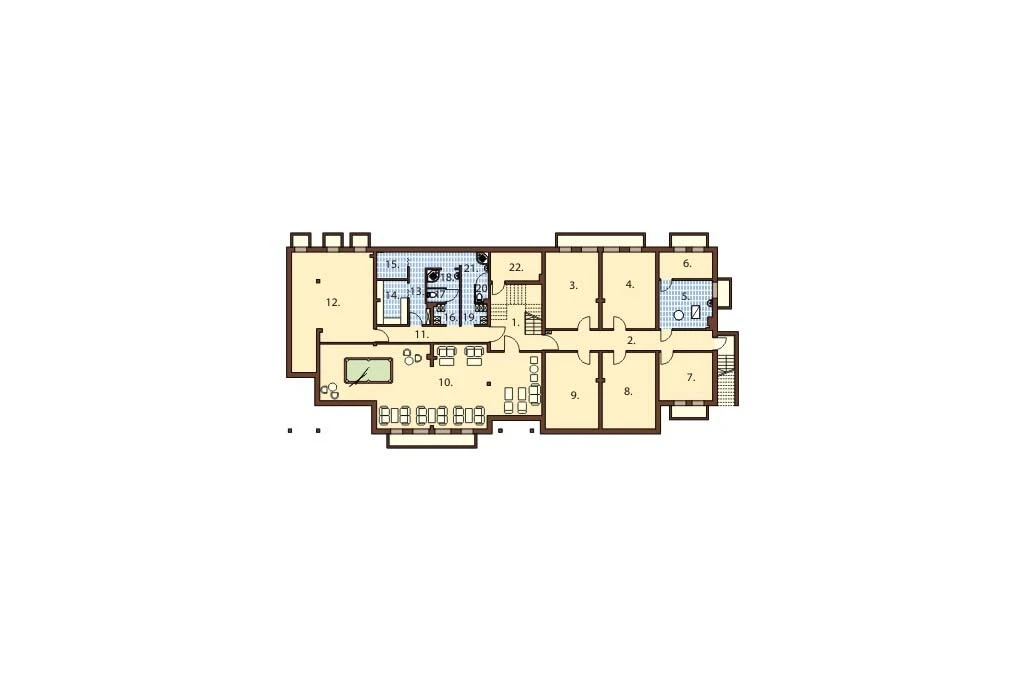

Rzut piwnicy
1. Hall + schody 13,6 m2
2. Korytrz 18,7 m2
3. Pom. gospodarcze 22,8 m2
4. Pom. gospodarcze 22,8 m2
5. Kotłownia olejowa 14,1 m2
6. Magazyn oleju 8,0 m2
7. Pom. gospodarcze 14,5 m2
8. Pom. gospodarcze 22,8 m2
9. Pom. gospodarcze 22,8 m2
10. Sala bilardowa 88,7 m2
11. Korytarz 9,9 m2
12. Siłownia 44,8 m2
13. Korytarz 10,1 m2
14. Sauna 7,6 m2
15. Solarium 4,6 m2
16. Przebieralnia 2,6 m2
17. WC damskie 1,4 m2
18. Natrysk damski 4,5 m2
19. Przebieralnia 3,0 m2
20. WC męskie 1,2 m2
21. Natrysk męski 6,4 m2
22. Mag. bielizny brudnej 8,2 m2
W podpiwniczeniu budynku zorganizowano salę bilardową z kącikiem do innych gier oraz telewizorem. Można go również z powodzeniem przekształcić w pokój zabaw dla dzieci. Strefa ta jest doświetlona światłem słonecznym, dzięki utworzeniu specjalnej studzienki. Znajdują się tu również: sauna, solarium, toalety oraz przebieralnię. W drugiej części piwnicy zaplanowano pomieszczenia gospodarcze, idealne do przechowywania np. sprzętów, narzędzi, środków czystości.

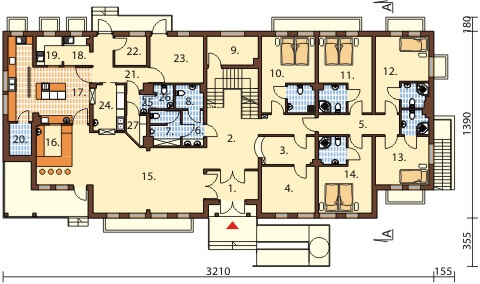

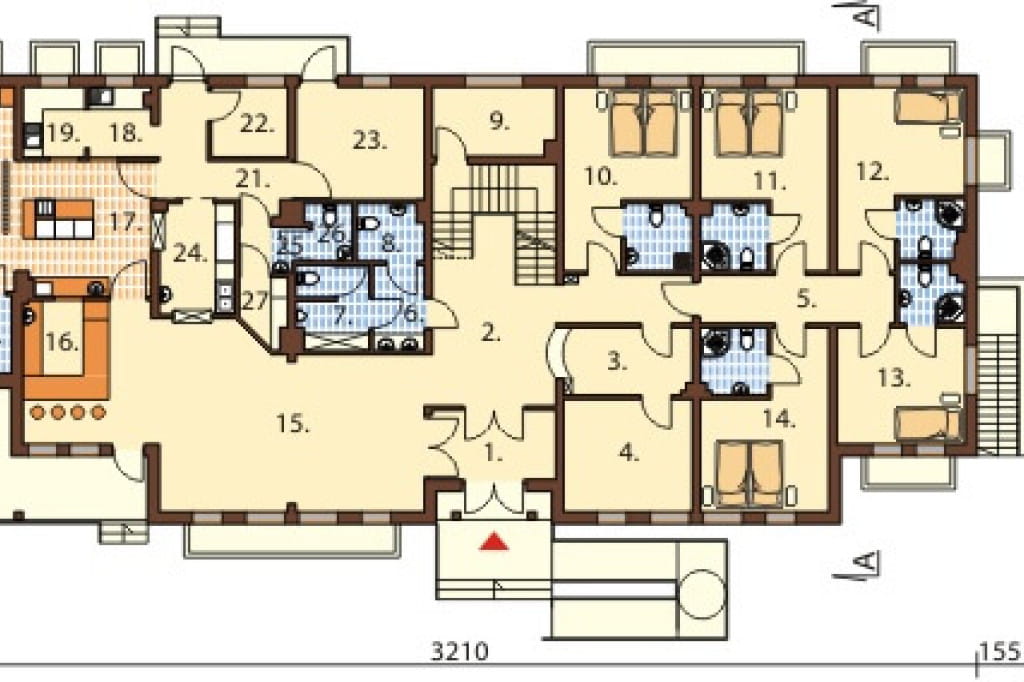

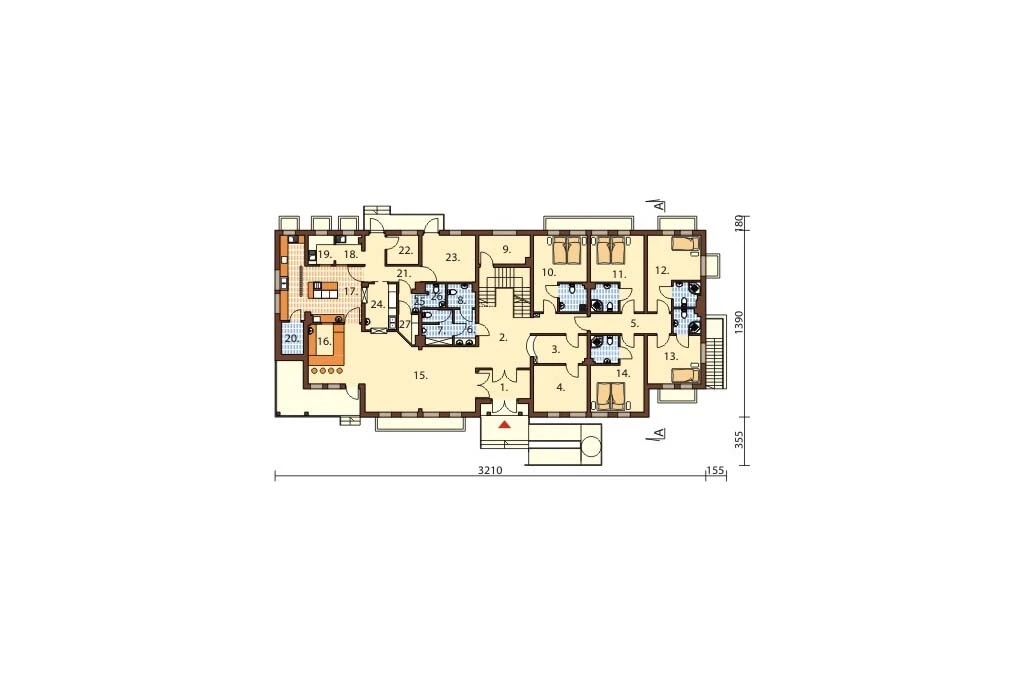

Rzut parteru
1. Wiatrołap + komunikacja 8,3 m2
2. Hall + komunikacja 35,1 m2
3. Recepcja 8,3 m2
4. Zaplecze recepcji 14,0 m2
5. Korytarz 9,1 m2
6. Przedsionek WC 4,2 m2
7. WC męskie 5,6 m2
8. WC damskie i dla osób niepełnosprawnych 3,6 m2
9. Pokój kierownika 8,1 m2
10. Pokój z łazienką dla osób niepełnosprawnych 22,3 m2
11. Pokój z łazienką 22,2 m2
12. Pokój z łazienką 21,3 m2
13. Pokój z łazienką 18,1 m2
14. Pokój z łazienką 22,3 m2
15. Sala restauracyjna 43,4 m2
16. Sala barowa 17,8 m2
17. Kuchnia 29,2 m2
18. Pom. obróbki warzyw 4,1 m2
19. Wyparzalnia jaj 4,2 m2
20. Chłodnia 4,0 m2
21. Korytarz 9,1 m2
22. Magazyn 5,2 m2
23. Magazyn 14,0 m2
24. Zmywalnia naczyń stołowych 8,1 m2
25. Przedsionek 2,9 m2
26. WC personelu 2,4 m2
27. Szatnia 2,7 m2
Parter tworzą pokoje mieszkalne z prywatnymi łazienkami - w tym jeden dla osób niepełnosprawnych, recepcja, zaplecze dla pracowników oraz pomieszczenia gastronomiczne. W restauracji wydzielono miejsce na bar w narożu i zapewniono bezpośrednie połączenie z kuchnią i magazynami dostępnymi również z tylnej strony budynku.

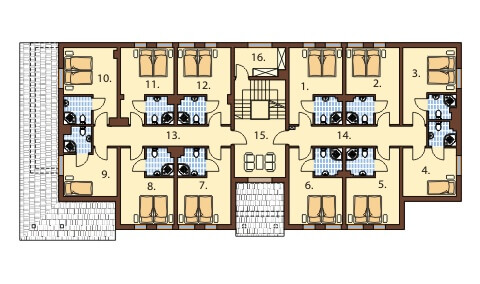

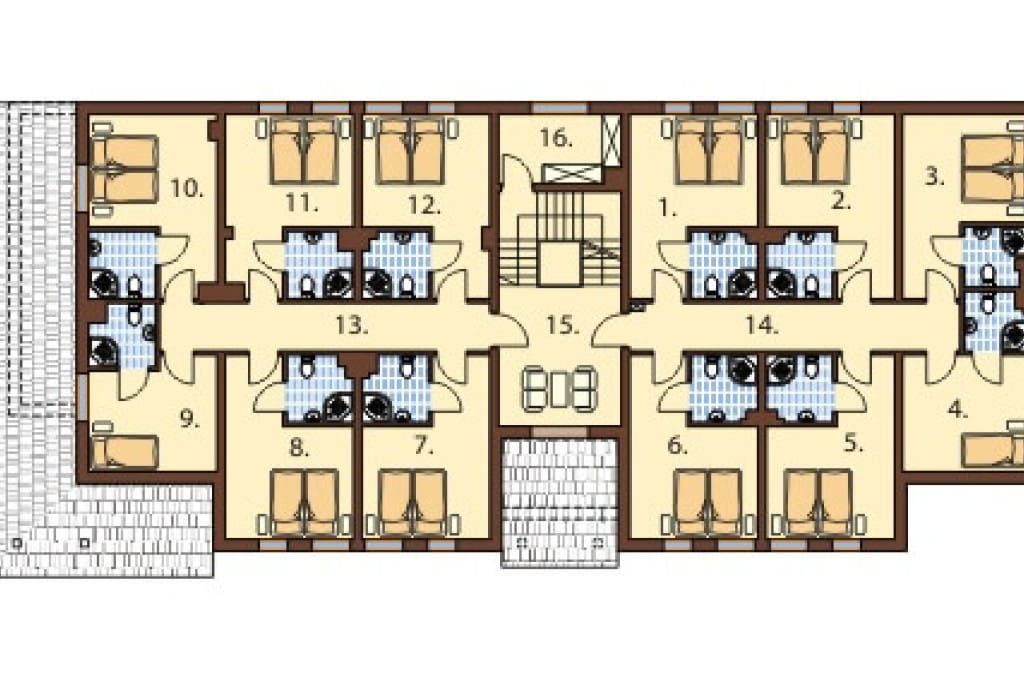

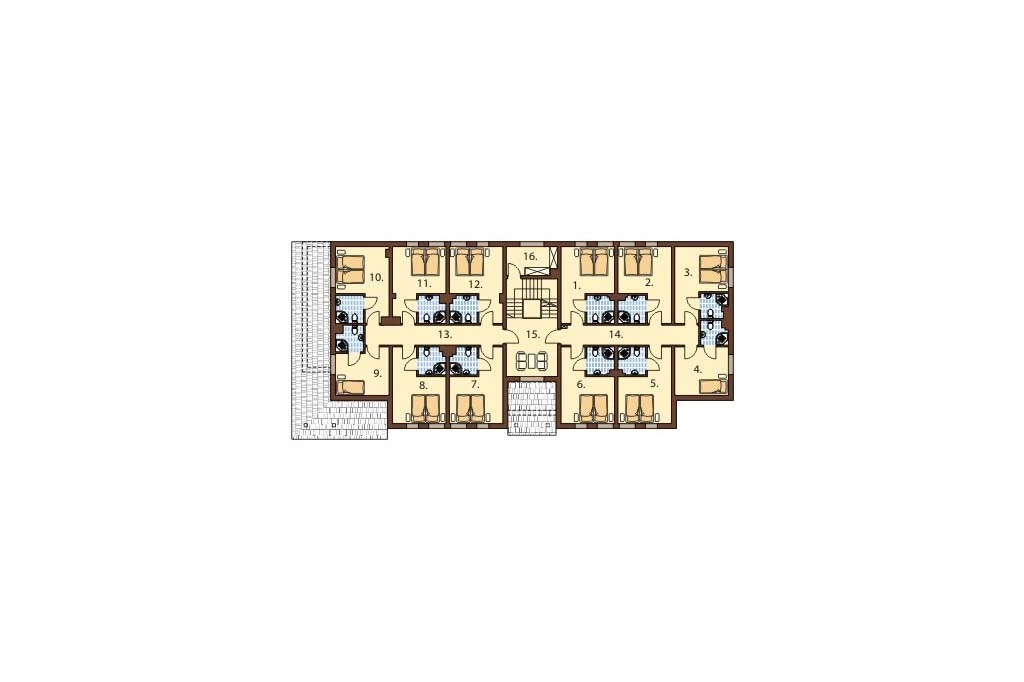

Rzut pierwszego piętra
1. Pokój z łazienką 22,2 m2
2. Pokój z łazienką 22,1 m2
3. Pokój z łazienką 21,2 m2
4. Pokój z łazienką 18,0 m2
5. Pokój z łazienką 22,2 m2
6. Pokój z łazienką 22,2 m2
7. Pokój z łazienką 22,1 m2
8. Pokój z łazienką 22,1 m2
9. Pokój z łazienką 17,2 m2
10. Pokój z łazienką 21,8 m2
11. Pokój z łazienką 21,5 m2
12. Pokój z łazienką 22,0 m2
13. Korytarz 15,4 m2
14. Korytarz 15,4 m2
15. Hall + komunikacja 27,0 m2
16. Mag. bielizny czystej i środków czystości 8,0 m2
Na pierwszym piętrze zaplanowano aż dwanaście pokoi jedno lub dwuosobowych z prywatnymi łazienkami oraz zaplecze na środki czystości. Pokoje są przestronne i komfortowe, dzięki łazience w każdym z nich, co pozwala na zachowanie prywatności gości hotelowych.

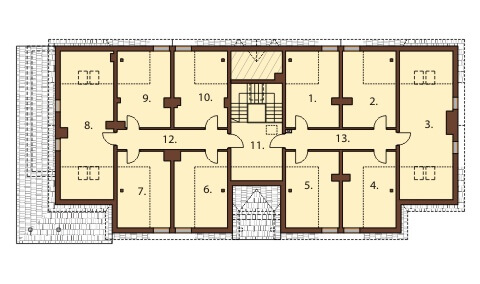

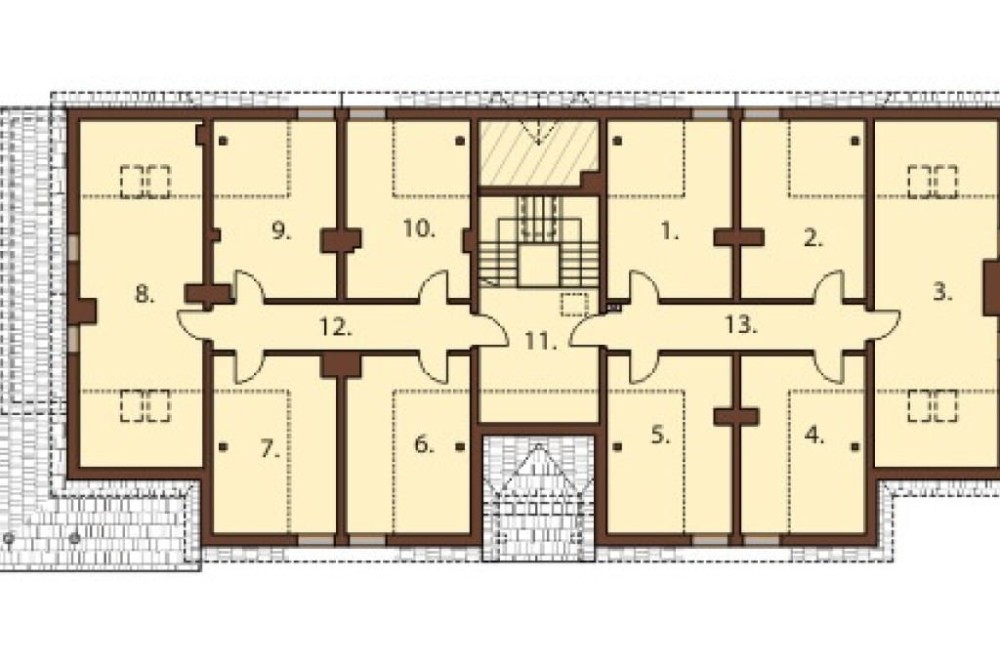

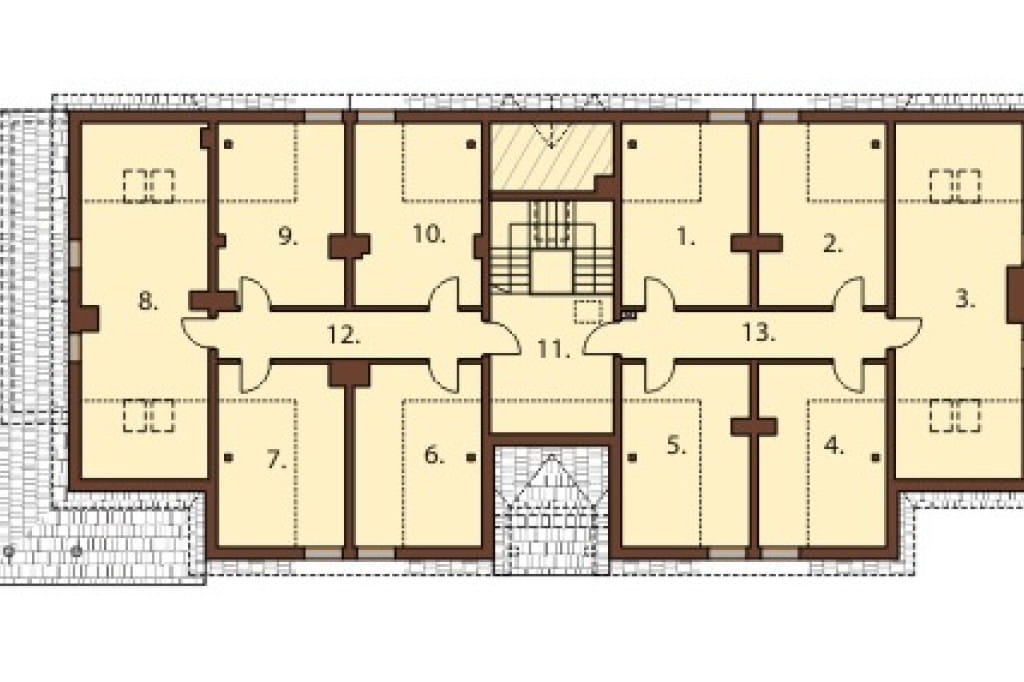

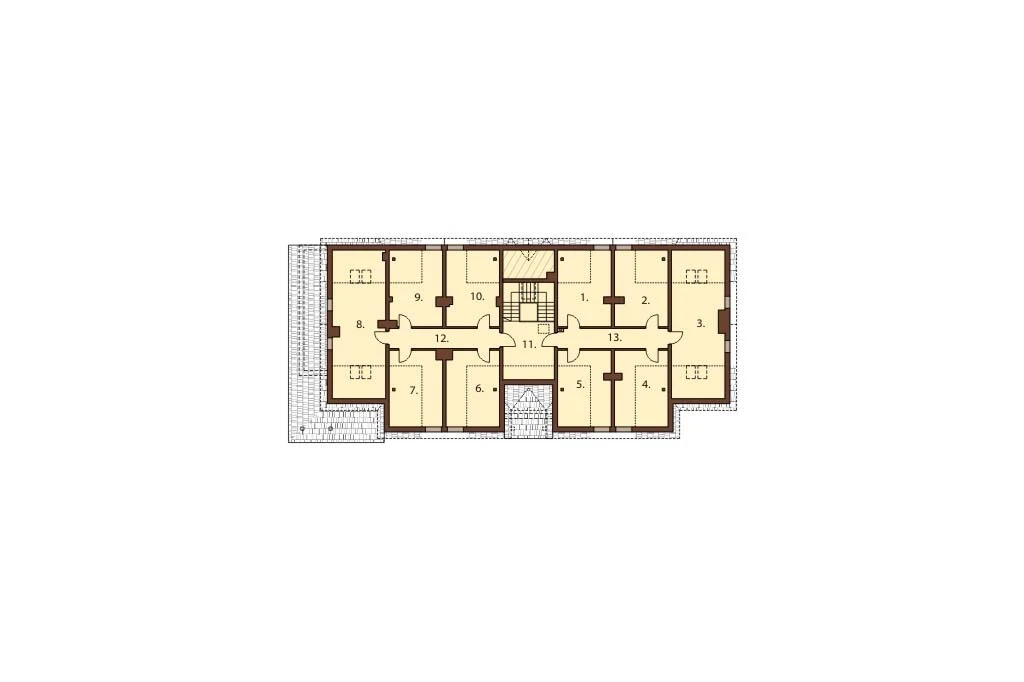

Rzut piętra / antresoli
1. Pomieszczenie 16,6 m2
2. Pomieszczenie 16,5 m2
3. Pomieszczenie 23,9 m2
4. Pomieszczenie 11,5 m2
5. Pomieszczenie 11,5 m2
6. Pomieszczenie 11,4 m2
7. Pomieszczenie 11,4 m2
8. Pomieszczenie 23,9 m2
9. Pomieszczenie 16,1 m2
10. Pomieszczenie 16,4 m2
11. Hall + schody 26,0 m2
12. Korytarz 12,4 m2
13. Korytarz 12,4 m2 Istnieje możliwość adaptacji poddasza, dzięki czemu przestrzeń użytkowa hotelu zwiększy się o dodatkowe 320m
14. W przestrzeni tej można utworzyć dziewięć kolejnych pokoi, również z prywatnymi łazienkami.

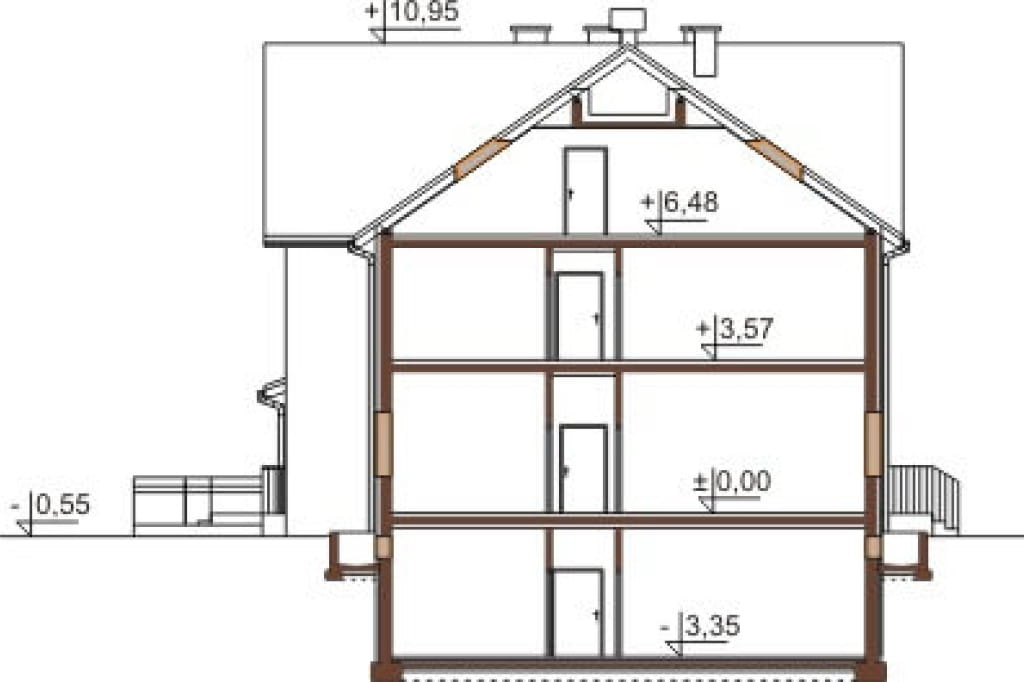

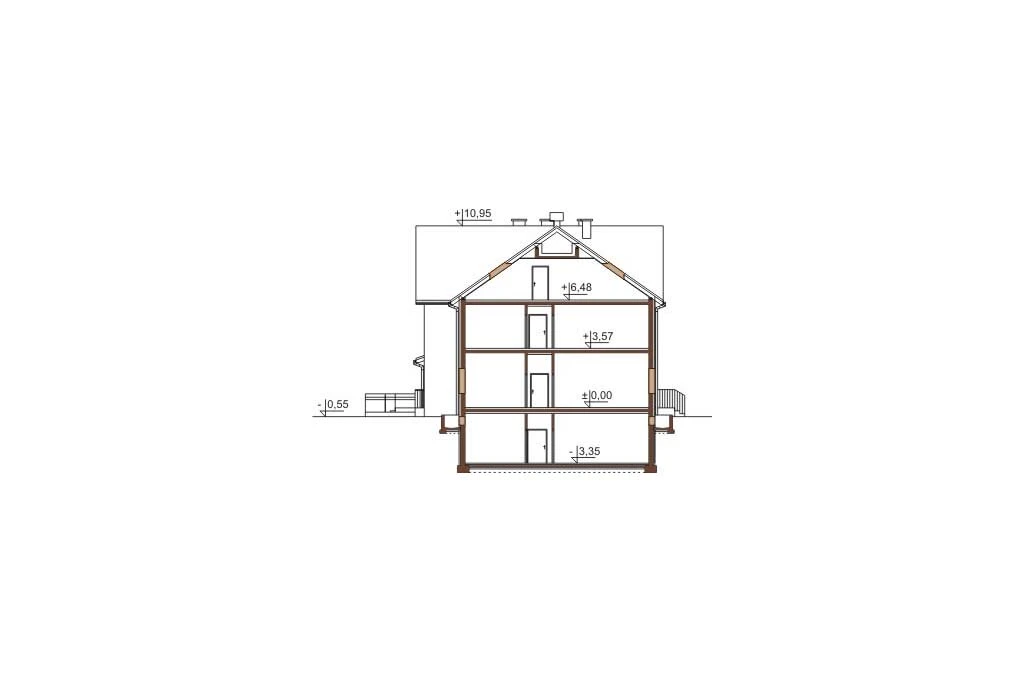

Przekrój

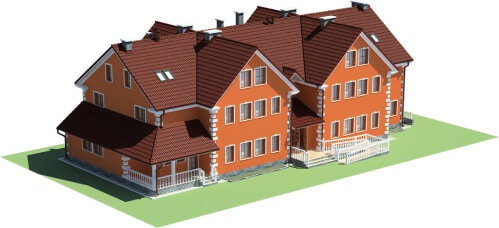

Model 3D

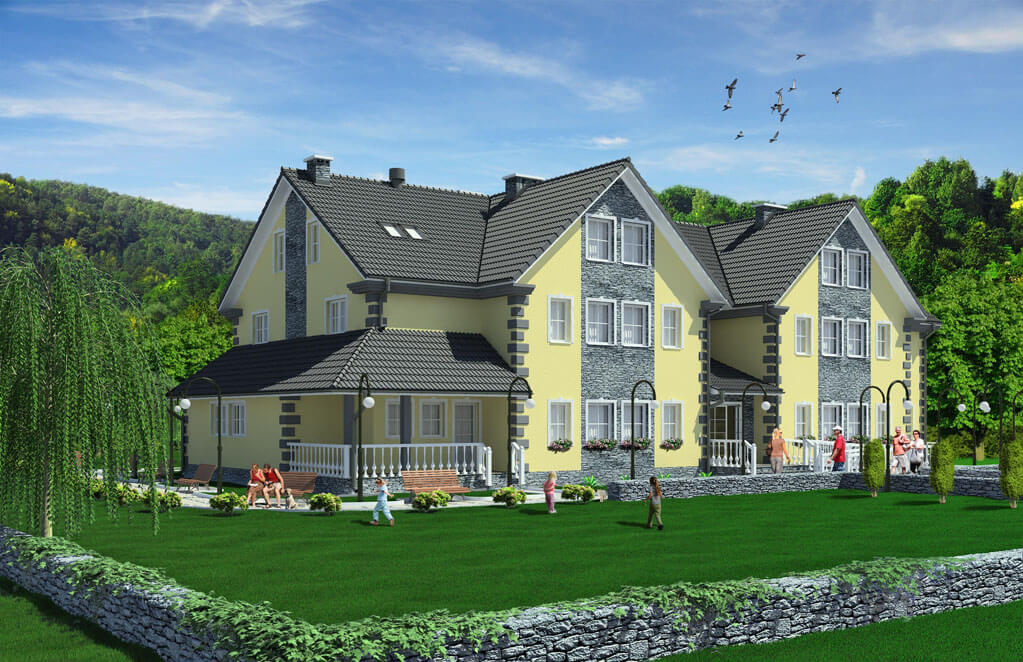

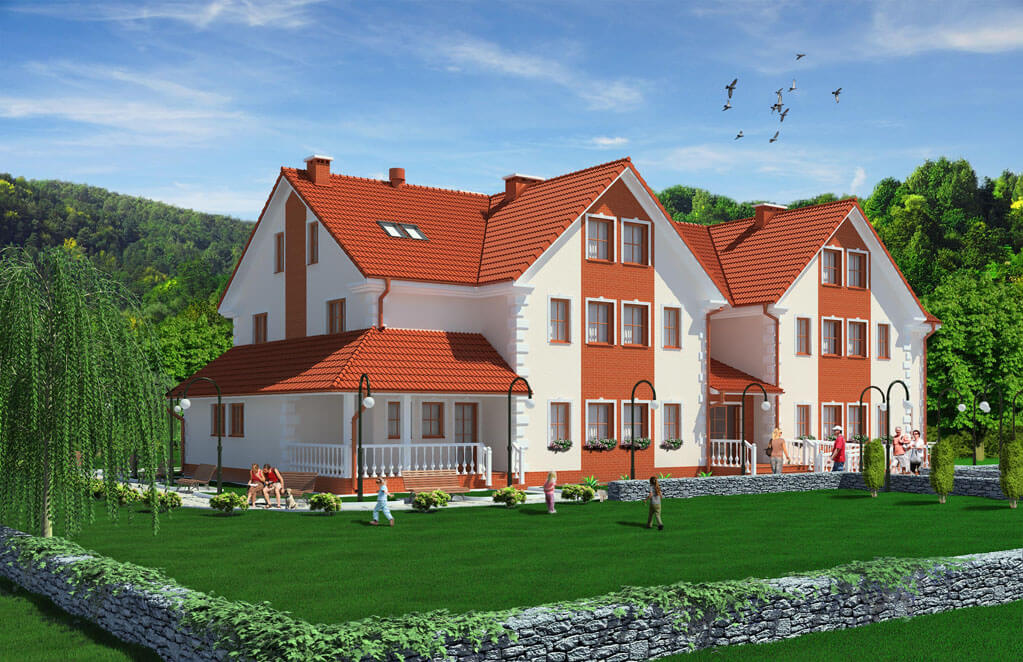

Bryła budynku jest niezwykle zgrabna, dzięki ciekawej połaci dachowej, która sprawia wrażenie zespolonej z przenikających się osobnych zadaszeń. Urozmaica to formę oraz podkreśla charakterystyczny podhalański styl. Odpowiednia kolorystyka i faktury okładzin elewacyjnych mogą znakomicie zespolić budynek z krajobrazem. Wydłużony kształt pozwoli dodatkowo na organizację strefy zewnętrznej w sposób bardziej funkcjonalny i elastyczny.

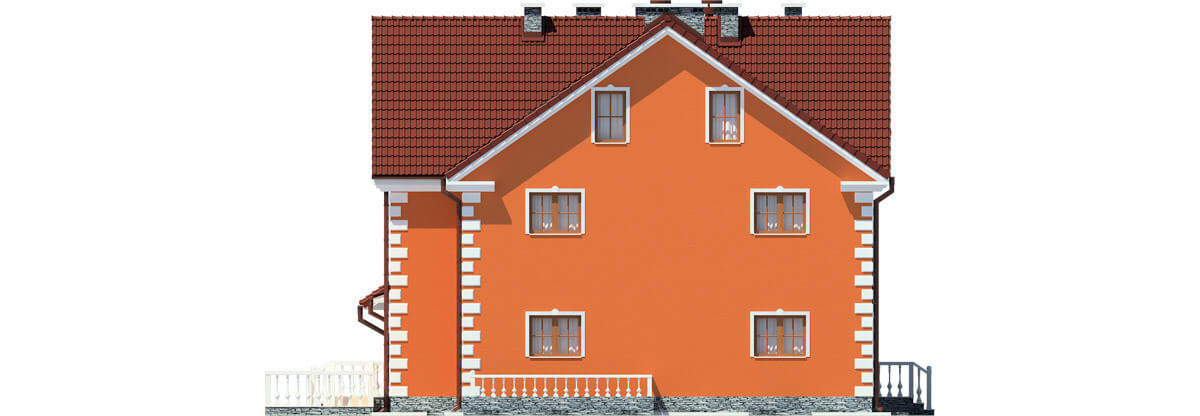

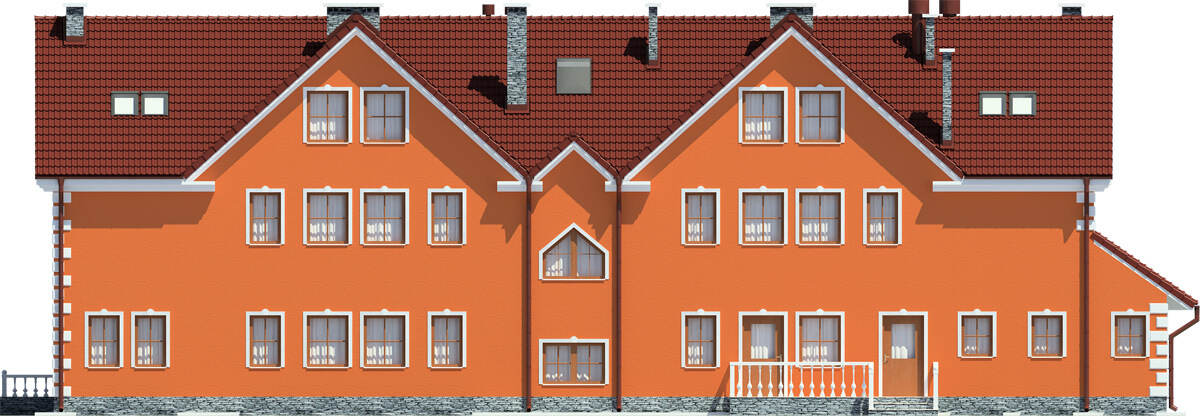

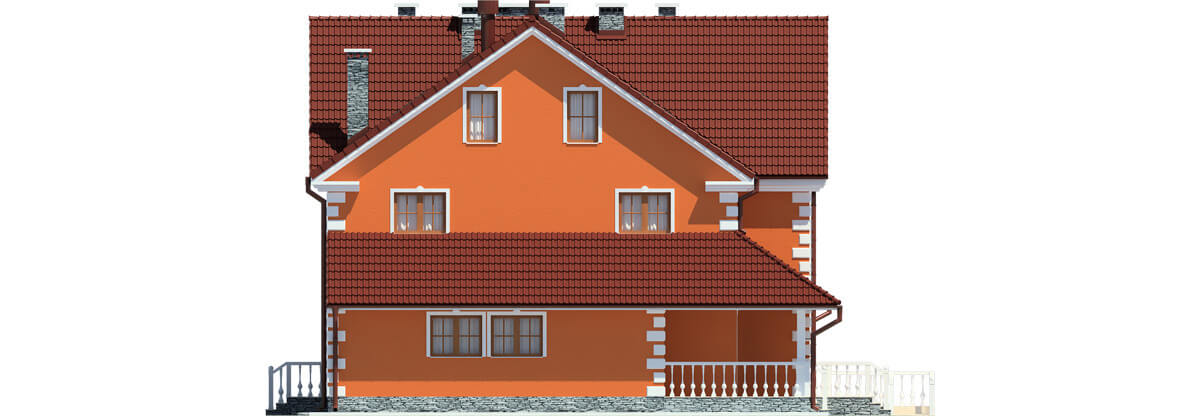

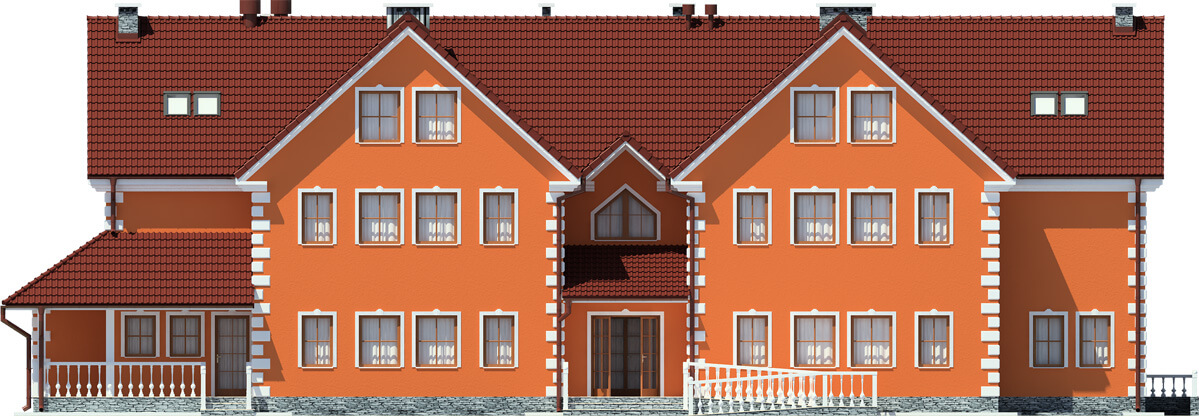

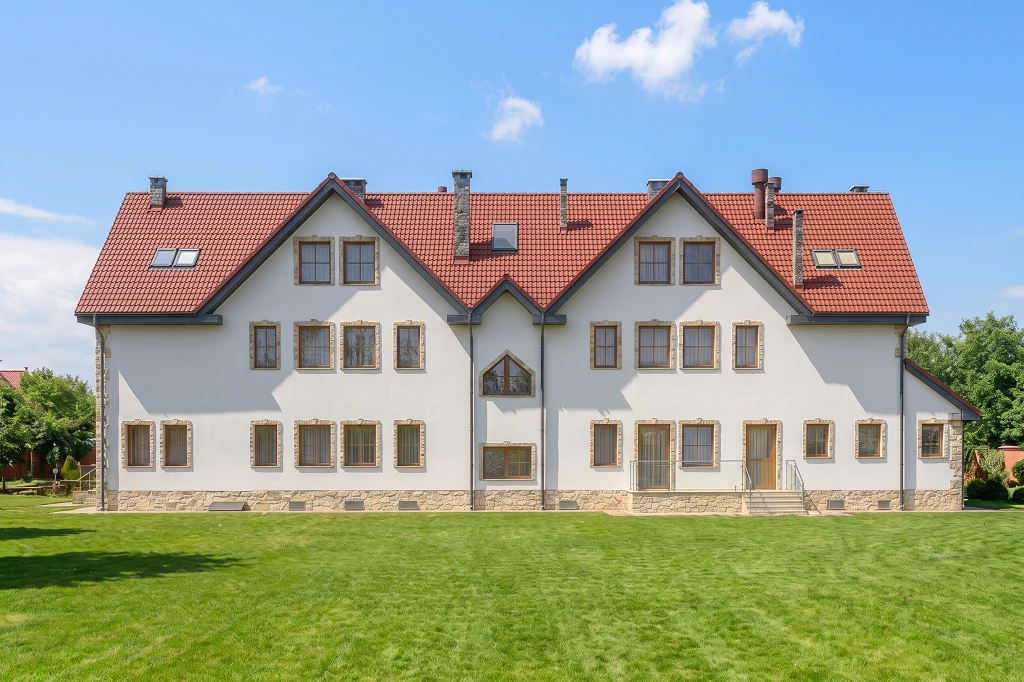

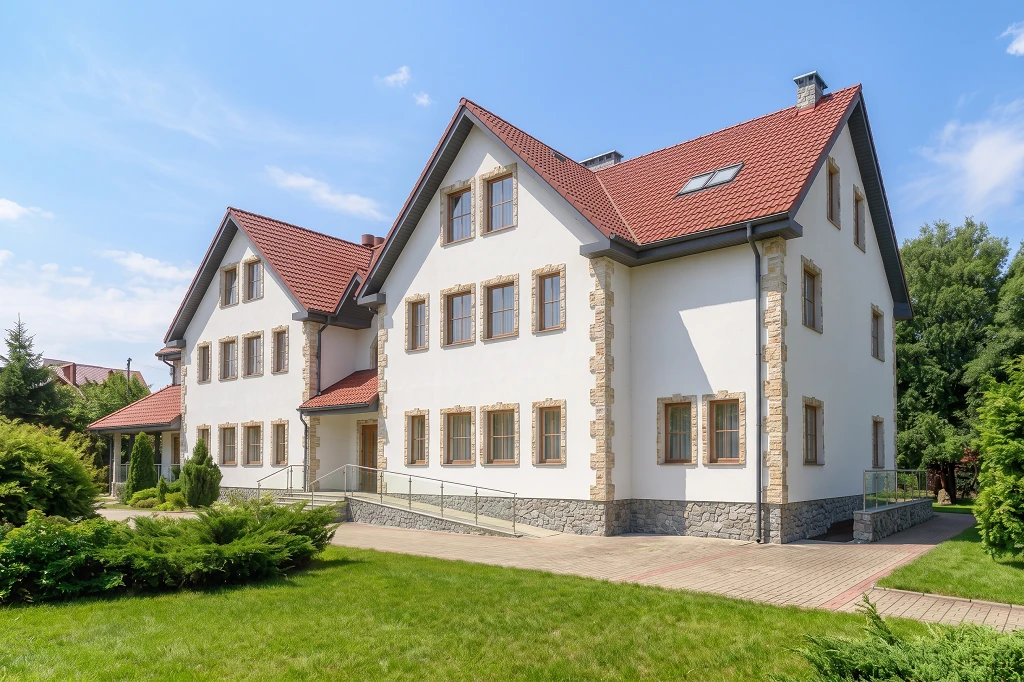

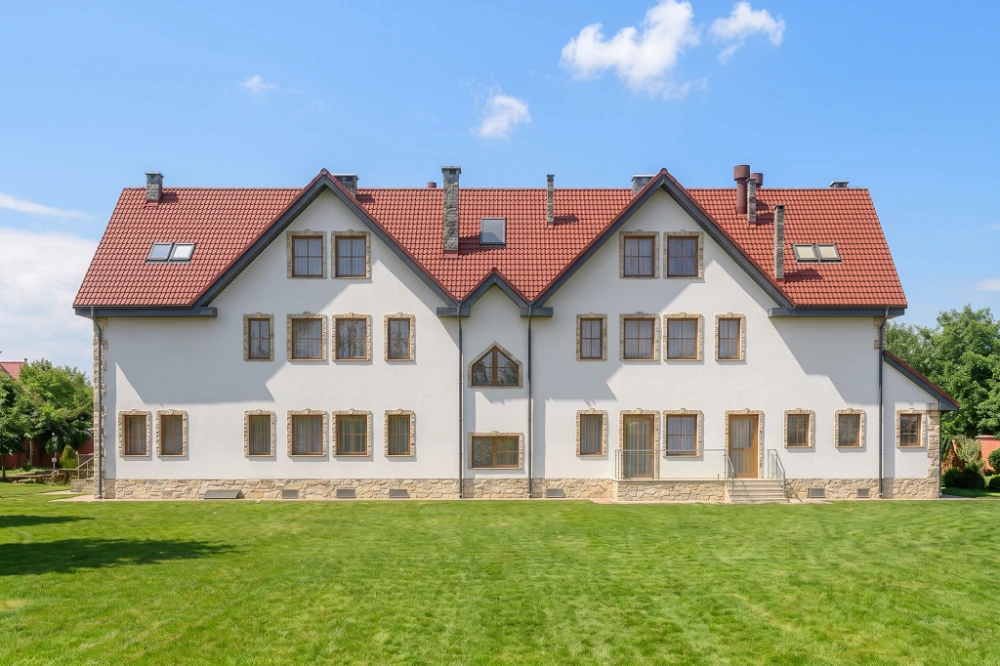

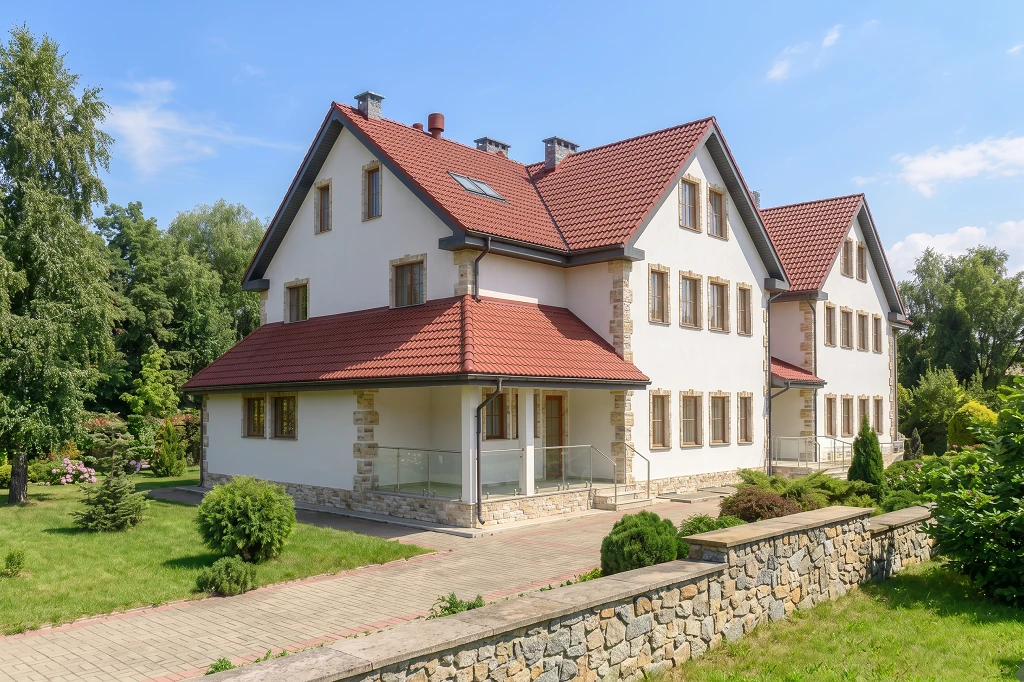

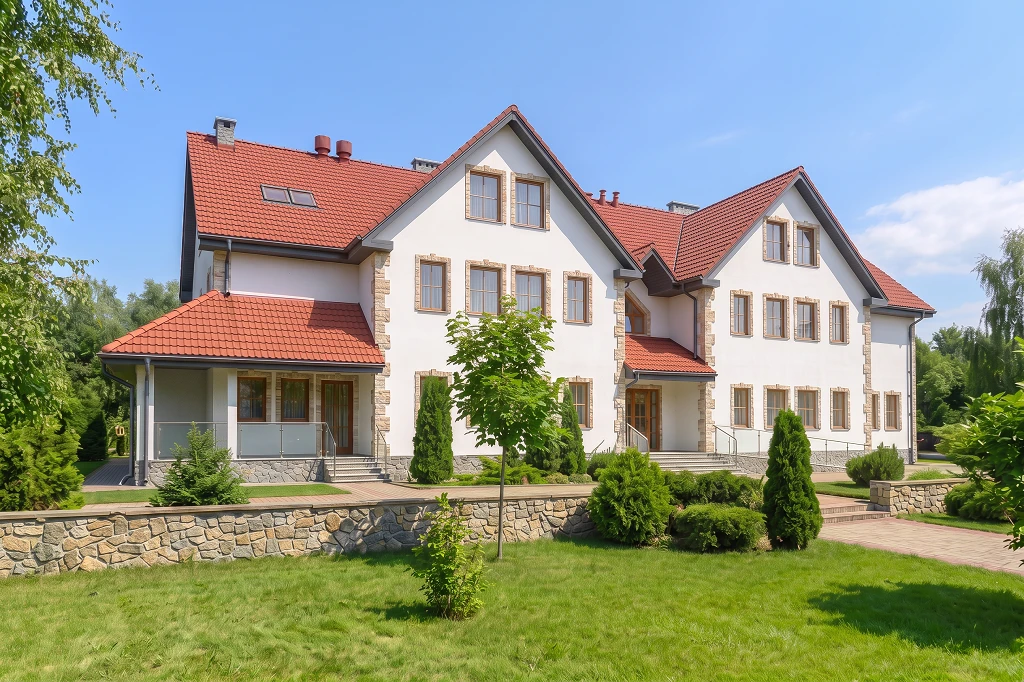

Elewacje
Informacje podstawowe
Projekt budynku hotelowo - gastronomicznego pełniący funkcję pensjonatu K-20, piętrowy z poddaszem nieużytkowym (do adaptacji), podpiwniczony. Budynek można również zaadaptować na dom opieki dla osób starszych.
Technologia: ściany zewnętrzne - pustak SUPOREX 24 cm, styropian 12 cm, tynk zewnętrzny.
Stropy: żelbetowe. Kąt nachylenia dachu: 35°,42°.
Program: sala konsumpcyjna, sala barowa, kuchnia, zaplecze kuchenne, zaplecze socjalne, zaplecze sanitarne, zaplecze magazynowe, recepcja, 17 pokoi z łazienkami, sala bilardowa, siłownia, sauna, solarium, kotłownia olejowa.
ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewno - wywiewna kuchni, hydranty przeciw pożarowe wewnętrzne, projekt kotłowni)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie, oświetlenie ewakuacyjne, klapa dymowa sterowana za pomocą czujek dymowych)
- opinie rzeczoznawców: BHP, Sanepid, P.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
- kosztorys inwestorski z pełnym przedmiarem robót (w cenie projektu)
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Dawid Skowron,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 500 - 1000
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 300 - 500
- Kąt nachylenia dachu (°) 30 - 35
- Szerokość działki/krótszy bok (m) 20 - 25
- Wysokość budynku (m) 10 - 12
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 670.30
- Powierzchnia użytkowa (m²) 1023.40
- Powierzchnia zabudowy (m²) 445.80
- Szerokość budynku/krótszy bok (m) 14
- Długość budynku/dłuższy bok (m) 32
- Wysokość budynku (m) 11.5
- Szerokość działki/krótszy bok (m) 22.95
- Kąt nachylenia dachu (°) 35°,42°
- Rodzaj dachu dwuspadowy
- Piwnica podpiwniczony
- Garaż bez garażu
- Poddasze poddasze nieużytkowe do adaptacji
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Układ dachu kalenicowy
- Kubatura (m³) 4690.00
- Styl podhalański
- Liczba kondygnacji 3
- Rodzaj ogrzewania paliwo stałe
- Liczba pomieszczeń 56
- Liczba łazienek (bez WC) 16 - 20
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
