Pensjonat
Kod: LK-20
 |
Projekt na zamówienie dostępny w terminie ustalonym z biurem skontaktuj się >> |
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 1 023,10 m2. Projekt budynku hotelowo - gastronomicznego pełniący funkcję pensjonatu, piętrowy z poddaszem nieużytkowym (do adaptacji), podpiwniczony. Budynek można również zaadaptować na dom opieki dla osób starszych.
LK-20 to projekt średniej wielkości pensjonatu z pełnym podpiwniczeniem. Jego wielką zaletą jest możliwości późniejszej adaptacji poddasza, np. na dodatkowe pokoje dla gości. Dzięki tradycyjnej architekturze znakomicie będzie pasował do architektury miejscowości wypoczynkowych, a bogaty program sprawia, że inwestor może zaoferować gościom szereg dodatkowych usług. Warto dodać, że LK-20 posiada wąską bryłę, dzięki czemu nie trzeba szerokiej działki do jego realizacji.

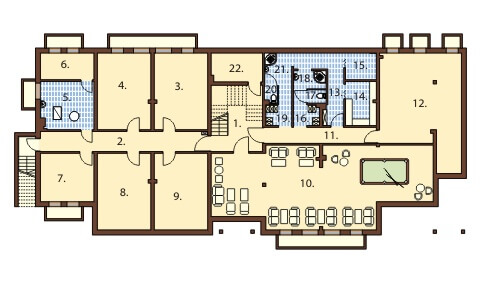

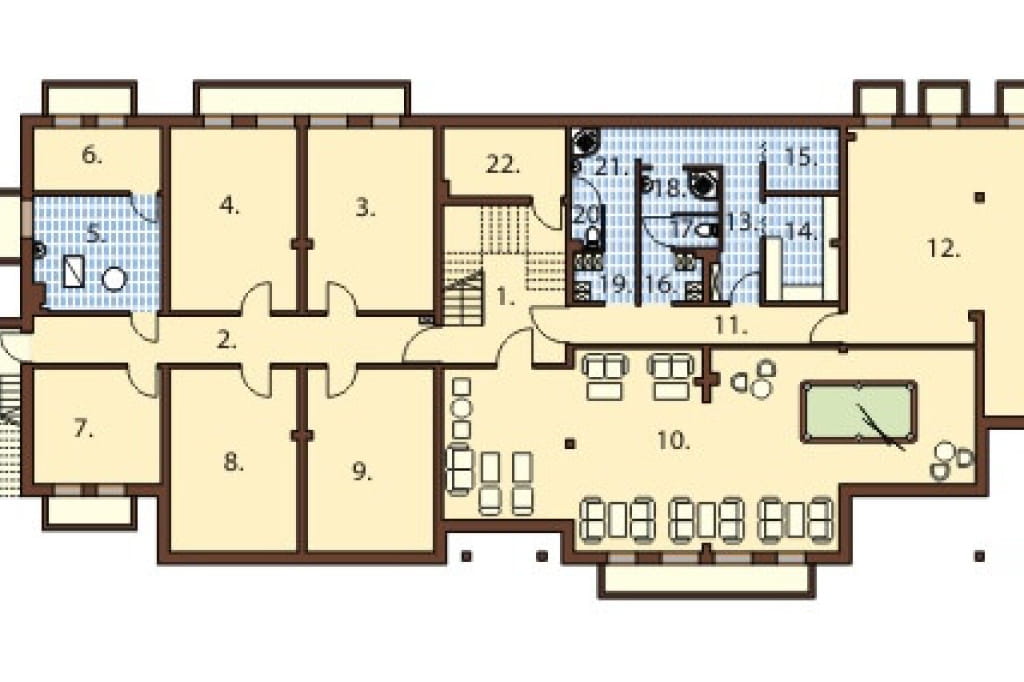

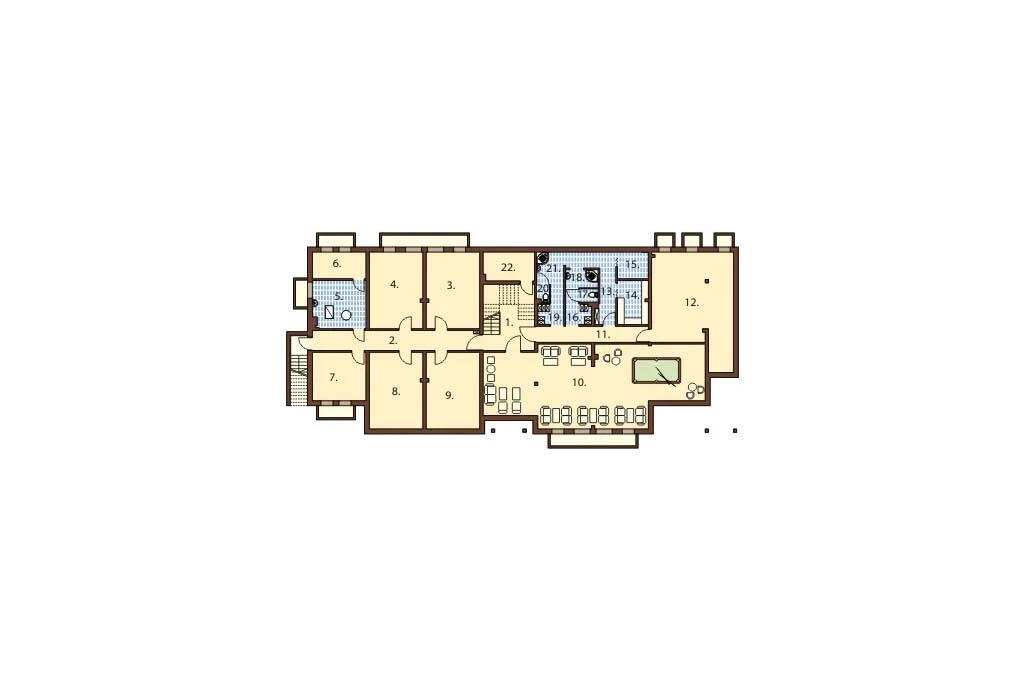

Rzut piwnicy
Piwnica: 353,1 m2
1. Hol + schody 13,6 m2
2. Korytarz 18,7 m2
3. Pom. gospodarcze 22,8 m2
4. Pom. gospodarcze 22,8 m2
5. Kotłownia olejowa 14,1 m2
6. Magazyn oleju 8,0 m2
7. Pom. gospodarcze 14,5 m2
8. Pom. gospodarcze 22,8 m2
9. Pom. gospodarcze 22,8 m2
10. Sala bilardowa 88,7 m2
11. Korytarz 9,9 m2
12. Siłownia 44,8 m2
13. Korytarz 10,1 m2
14. Sauna 7,6 m2
15. Solarium 4,6 m2
16. Przebieralnia 2,6 m2
17. WC damskie 1,4 m2
18. Natrysk damski 4,5 m2
19. Przebieralnia 3,0 m2
20. WC męskie 1,2 m2
21. Natrysk męski 6,4 m2
22. Mag. bielizny brudnej 8,2 m2
W piwnicy zaprojektowaliśmy bogatą strefę rekreacyjną. Jest tu duża sala bilardowa, siłownia, sauna, solarium, natryski, oraz szereg pomieszczeń gospodarczych i kotłownia.

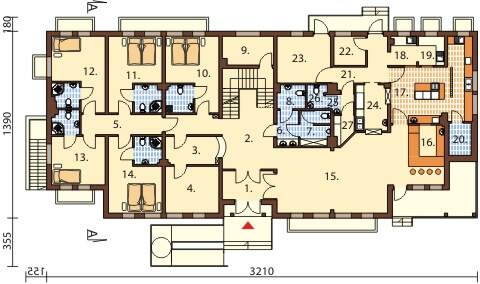

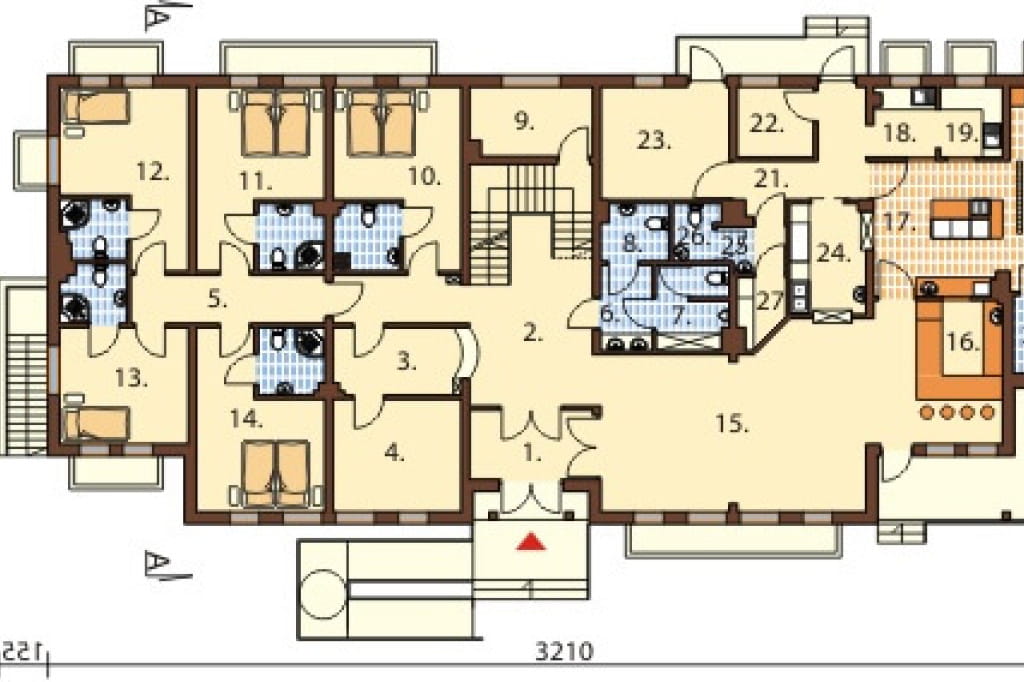

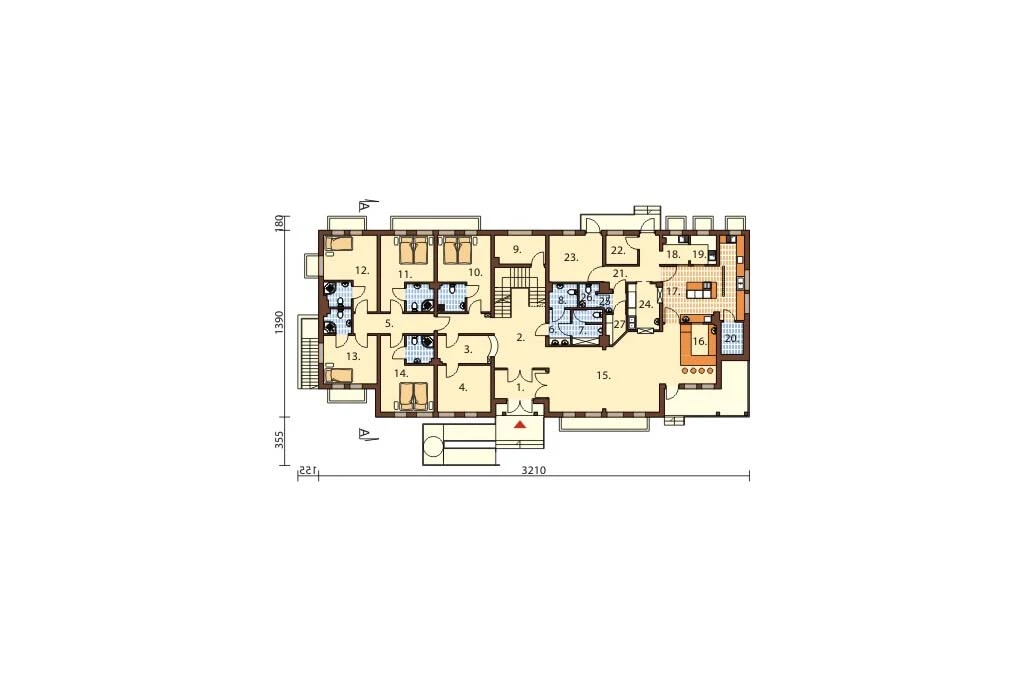

Rzut parteru
Parter: 349,6 m2
1. Wiatrołap + komunikacja 8,3 m2
2. Hol + komunikacja 35,1 m2
3. Recepcja 8,3 m2
4. Zaplecze recepcji 14,0 m2
5. Korytarz 9,1 m2
6. Przedsionek WC 4,2 m2
7. WC męskie 5,6 m2
8. WC damskie i dla osób niepełnosprawnych 3,6 m2
9. Pokój kierownika 8,1 m2
10. Pokój z łazienką dla osób niepełnosprawnych 22,3 m2
11. Pokój z łazienką 22,2 m2
12. Pokój z łazienką 21,3 m2
13. Pokój z łazienką 18,1 m2
14. Pokój z łazienką 22,3 m2
15. Sala restauracyjna 43,4 m2
16. Sala barowa 17,8 m2
17. Kuchnia 29,2 m2
18. Pom. obróbki warzyw 4,1 m2
19. Wyparzalnia jaj 4,2 m2
20. Chłodnia 4,0 m2
21. Korytarz 9,1 m2
22. Magazyn 5,2 m2
23. Magazyn 14,0 m2
24. Zmywalnia naczyń stołowych 8,1 m2
25. Przedsionek 2,9 m2
26. WC personelu 2,4 m2
27. Szatnia 2,7 m2
Na parterze zaprojektowaliśmy recepcję, pomieszczenia dla personelu, salę restauracyjną z wydzielonym barem oraz kuchnię z pełnym zapleczem. Do dyspozycji gości jest pięć pokoi w tym jeden dostosowany do potrzeb osób niepełnosprawnych.

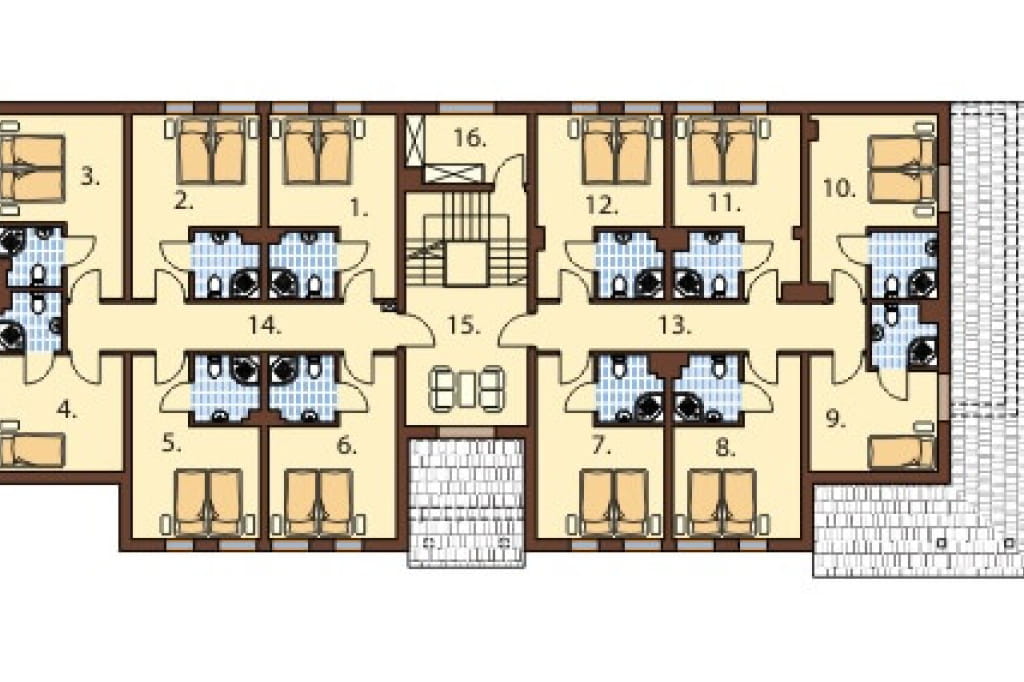

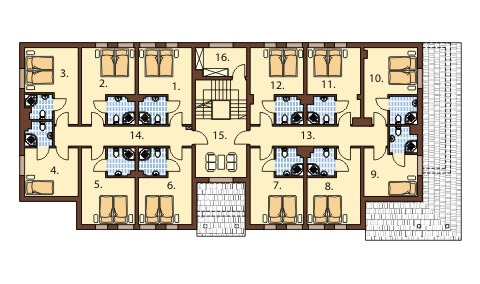

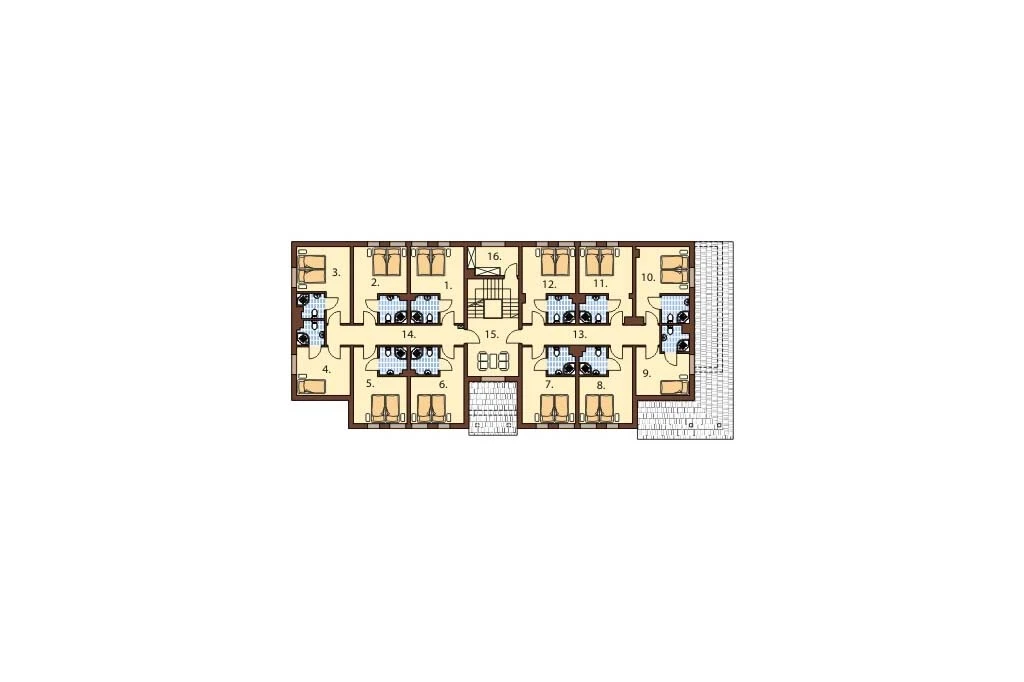

Rzut pierwszego piętra
I piętro: 320,4 m2
1. Pokój z łazienką 22,2 m2
2. Pokój z łazienką 22,1 m2
3. Pokój z łazienką 21,2 m2
4. Pokój z łazienką 18,0 m2
5. Pokój z łazienką 22,2 m2
6. Pokój z łazienką 22,2 m2
7. Pokój z łazienką 22,1 m2
8. Pokój z łazienką 22,1 m2
9. Pokój z łazienką 17,2 m2
10. Pokój z łazienką 21,8 m2
11. Pokój z łazienką 21,5 m2
12. Pokój z łazienką 22,0 m2
13. Korytarz 15,4 m2
14. Korytarz 15,4 m2
15. Hol + komunikacja 27,0 m2
16. Mag. bielizny czystej i środków czystości 8,0 m2
Na pierwszym piętrze zaprojektowaliśmy pokoje dla gości. Jest ich dwanaście, a każdy posiada własną łazienkę. Przy schodach znajduje się magazyn środków czystości i bielizny czystej, który pomoże personelu w utrzymaniu należytego porządku.

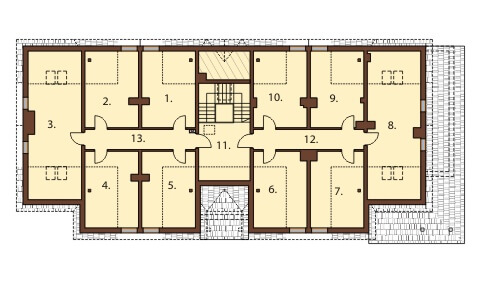

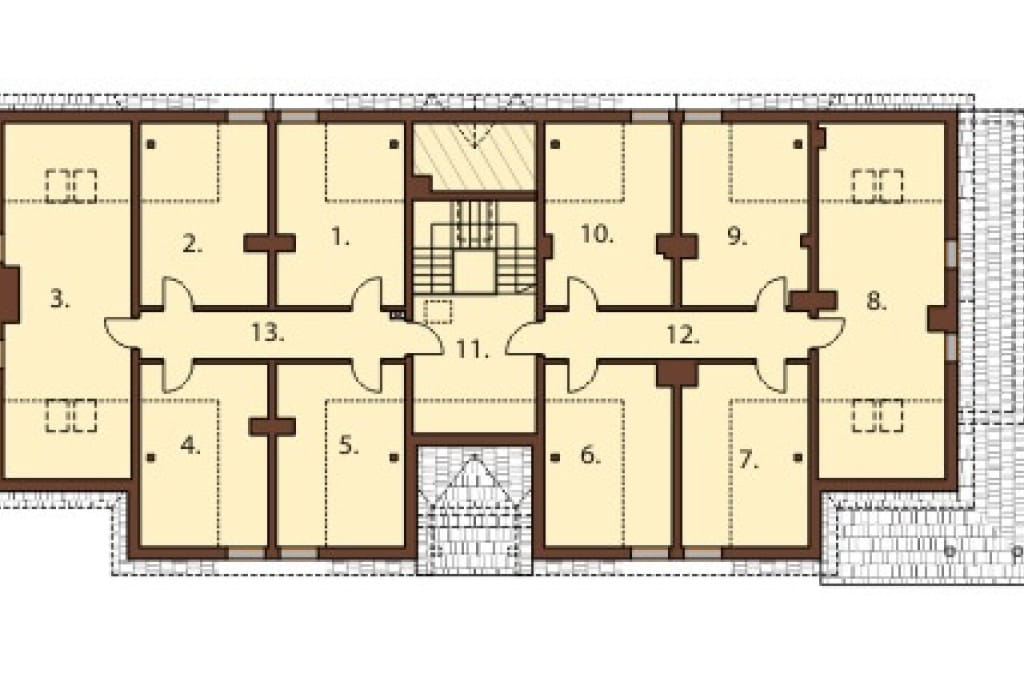

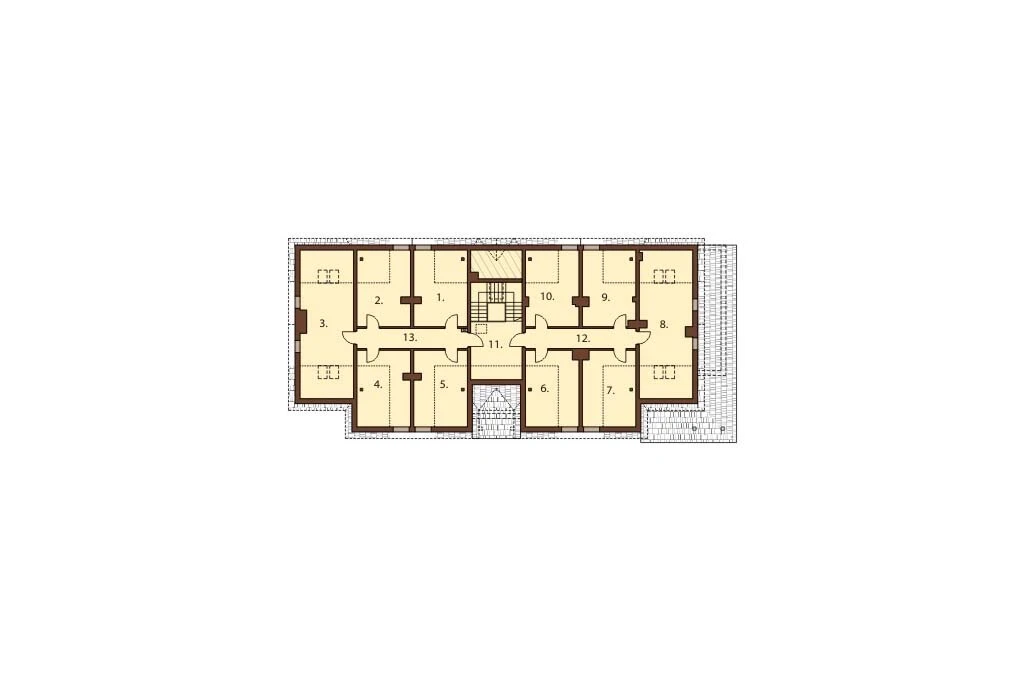

Rzut poddasza
Poddasze nieużytkowe - do adaptacji: 210,0 m2
1. Pomieszczenie 16,6 m2
2. Pomieszczenie 16,5 m2
3. Pomieszczenie 23,9 m2
4. Pomieszczenie 11,5 m2
5. Pomieszczenie 11,5 m2
6. Pomieszczenie 11,4 m2
7. Pomieszczenie 11,4 m2
8. Pomieszczenie 23,9 m2
9. Pomieszczenie 16,1 m2
10. Pomieszczenie 16,4 m2
11. Hol + schody 26,0 m2
12. Korytarz 12,4 m2
13. Korytarz 12,4 m2
Poddasze nieużytkowe umożliwia późniejszą rozbudowę potencjału noclegowego pensjonatu. Można tu z powodzeniem urządzić dodatkowe pokoje dla gości.

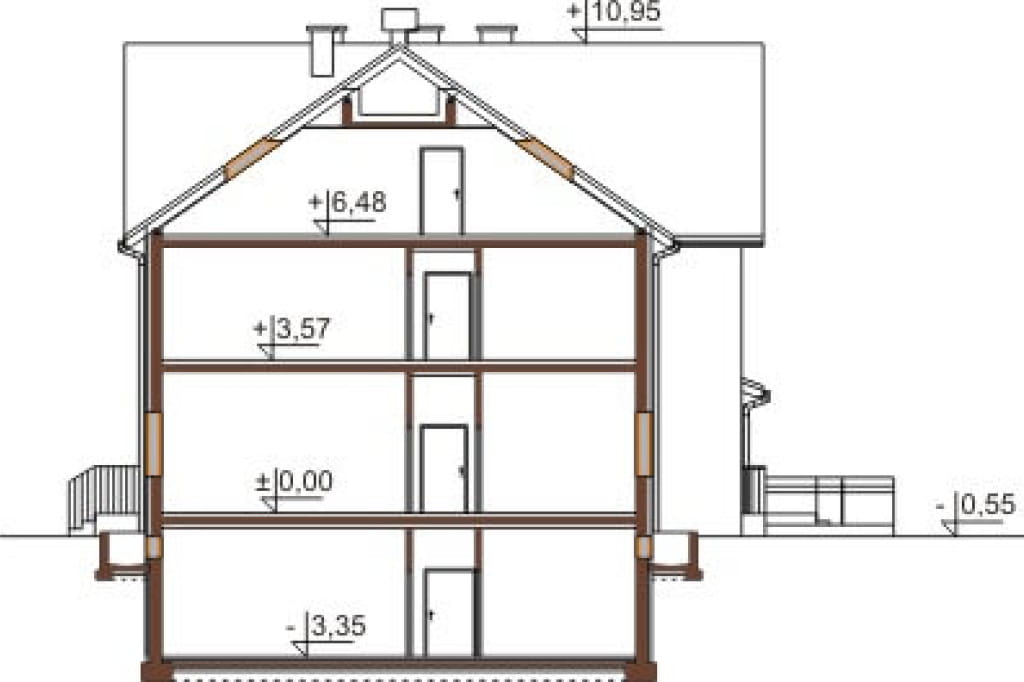

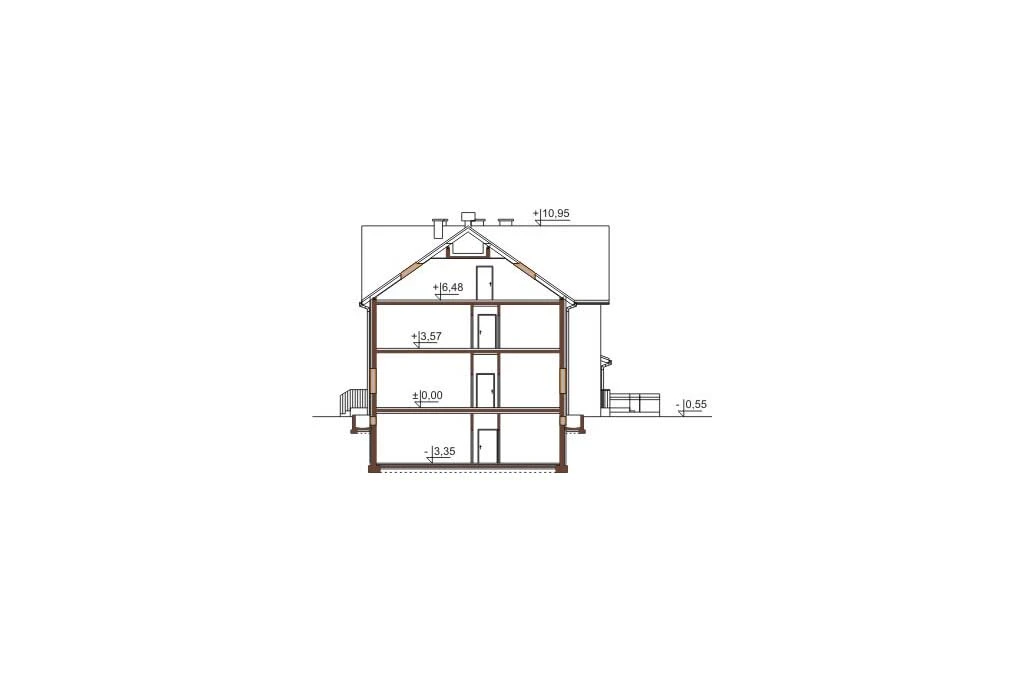

Przekrój
To projekt średniej wielkości pensjonatu, z możliwością późniejszej adaptacji poddasza.

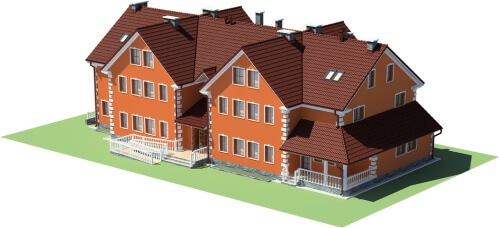

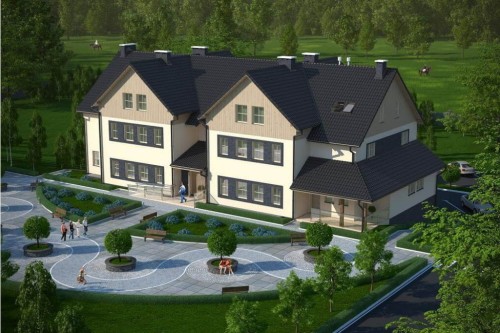

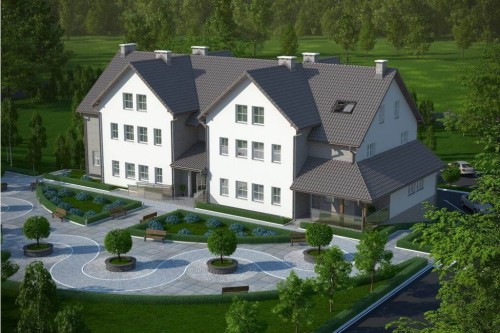

Model
Bryła budynku nie jest skomplikowana, stworzyliśmy ją na planie prostokąta. Ciekawie w LK-20 prezentuje się dach, którego połacie sprawiają wrażenie przenikających się nawzajem. Tradycyjnej architekturze można dodać dynamiki poprzez zastosowanie odpowiednich materiałów wykończeniowych. LK-20 to doskonały projekt dla inwestorów, którzy mają stosunkowo wąską działkę, do jego realizacji potrzeba parceli o szerokości min 26.70 m.

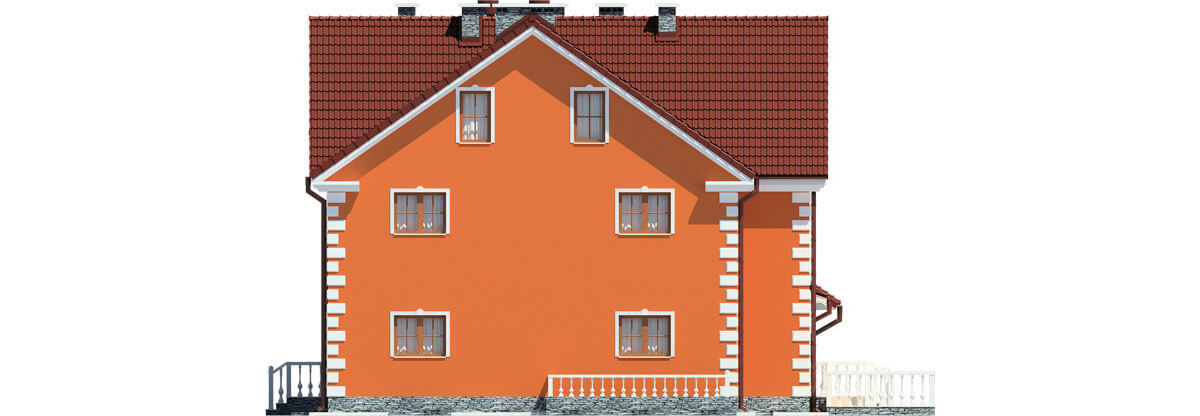

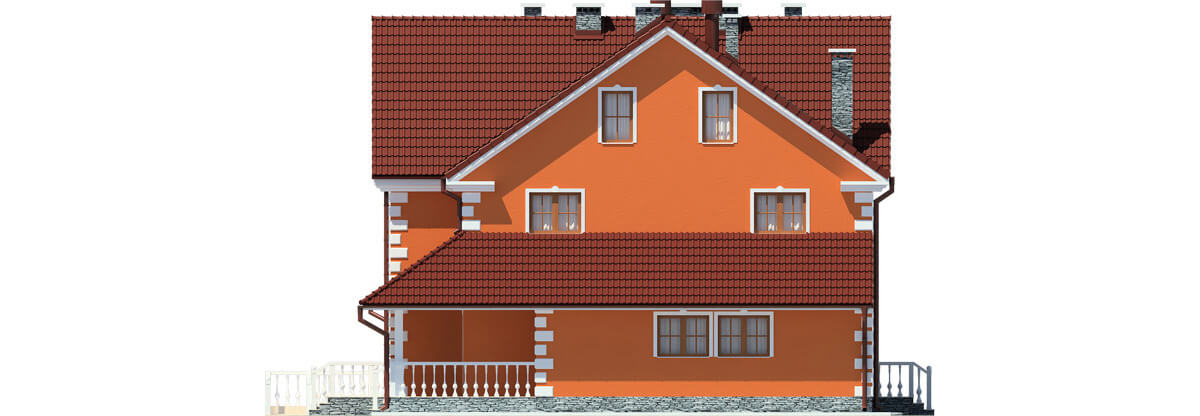

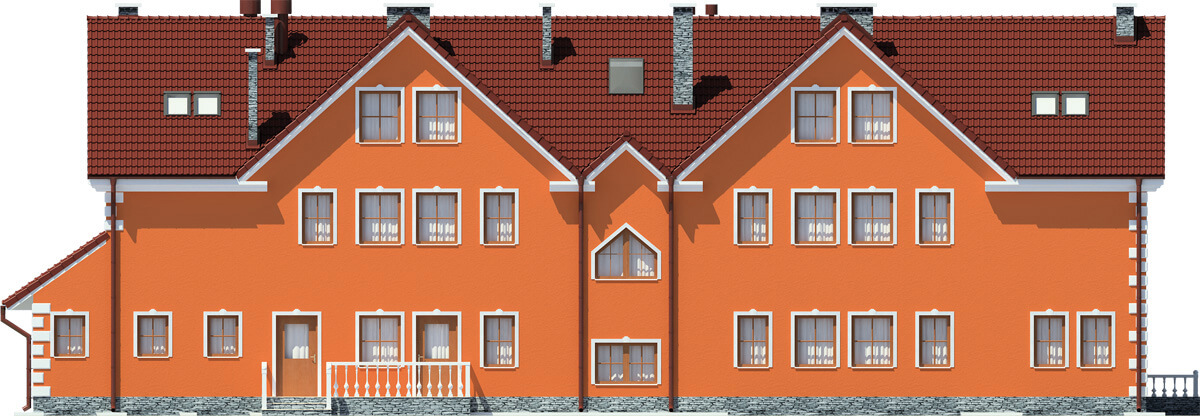

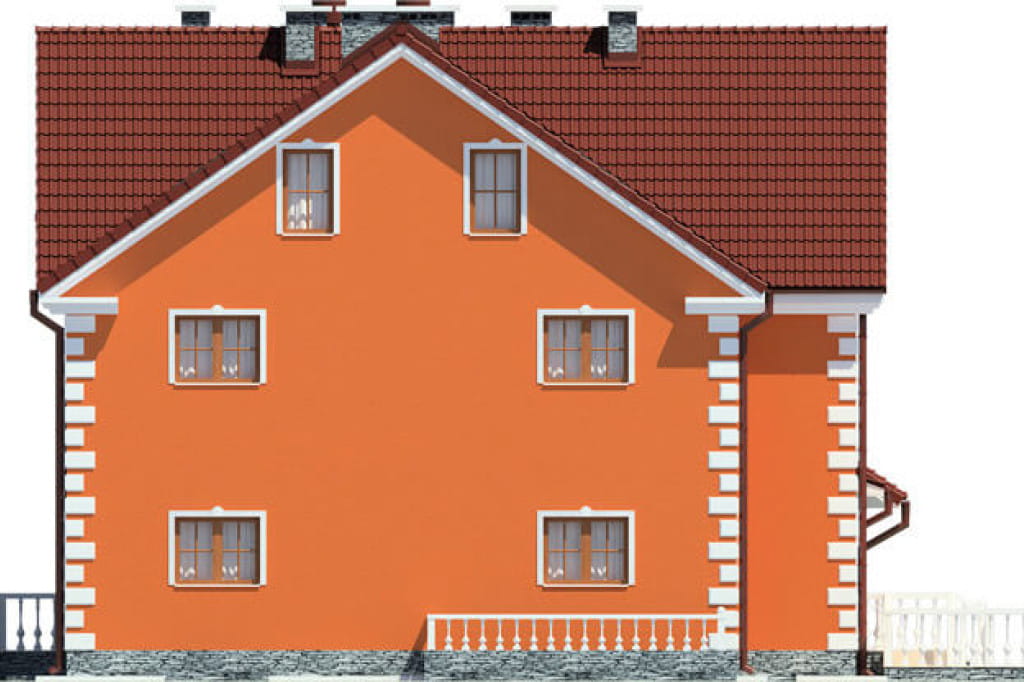

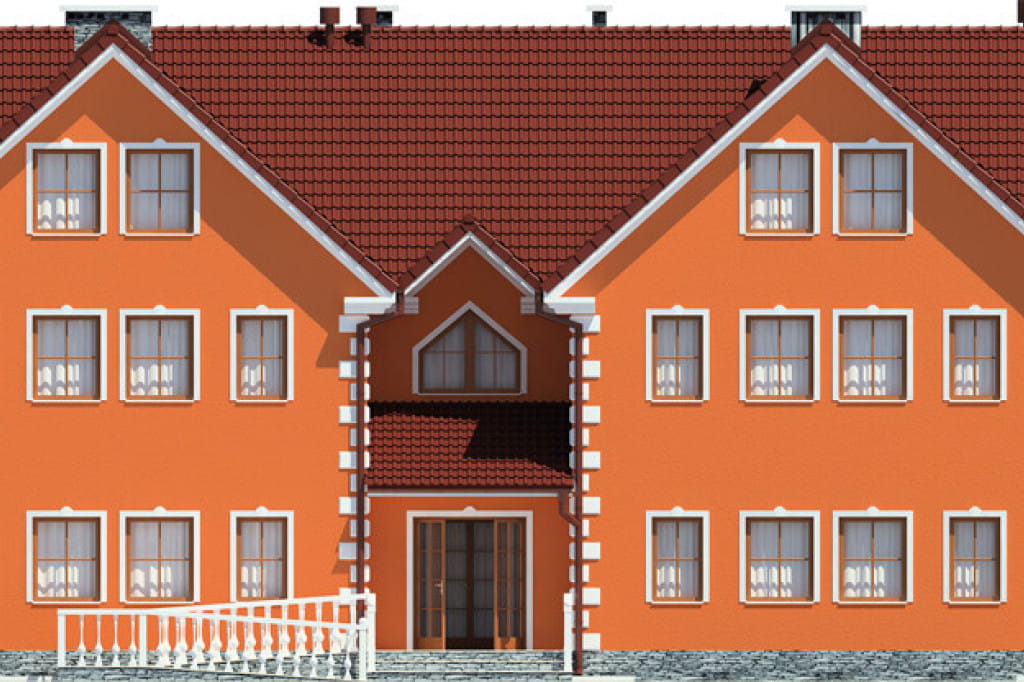

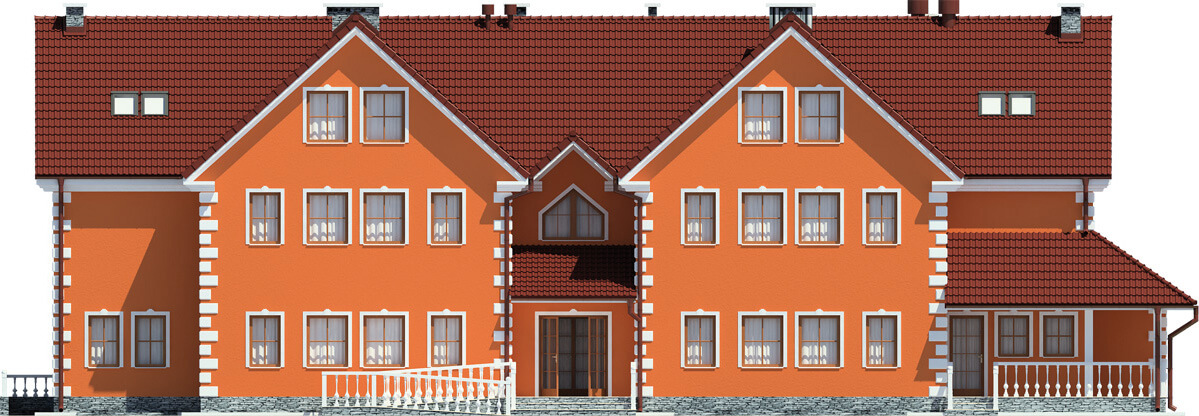

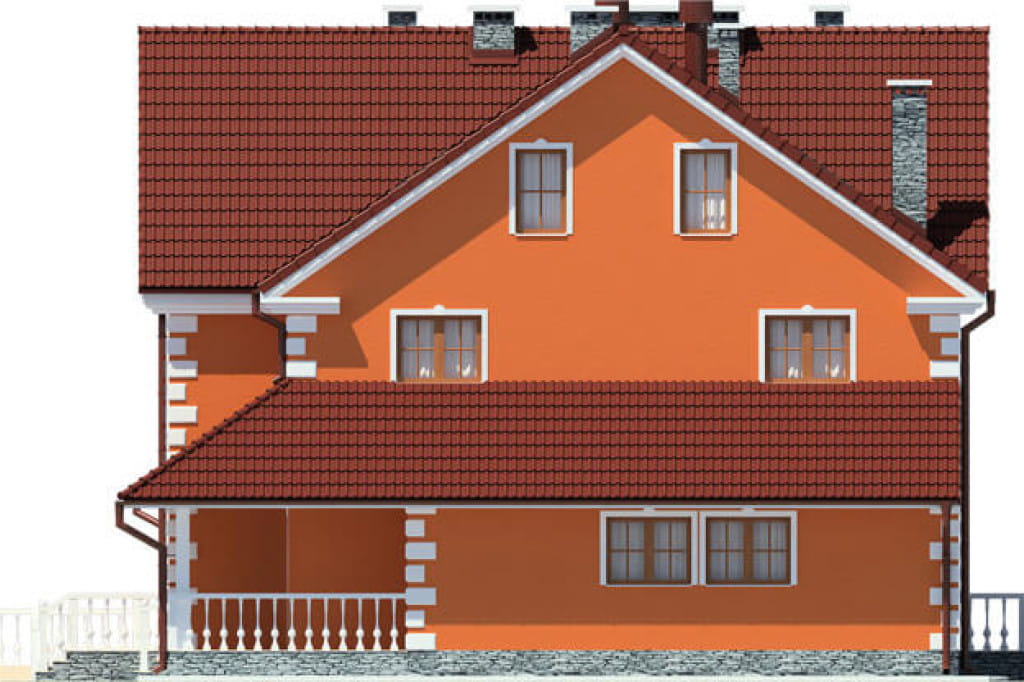

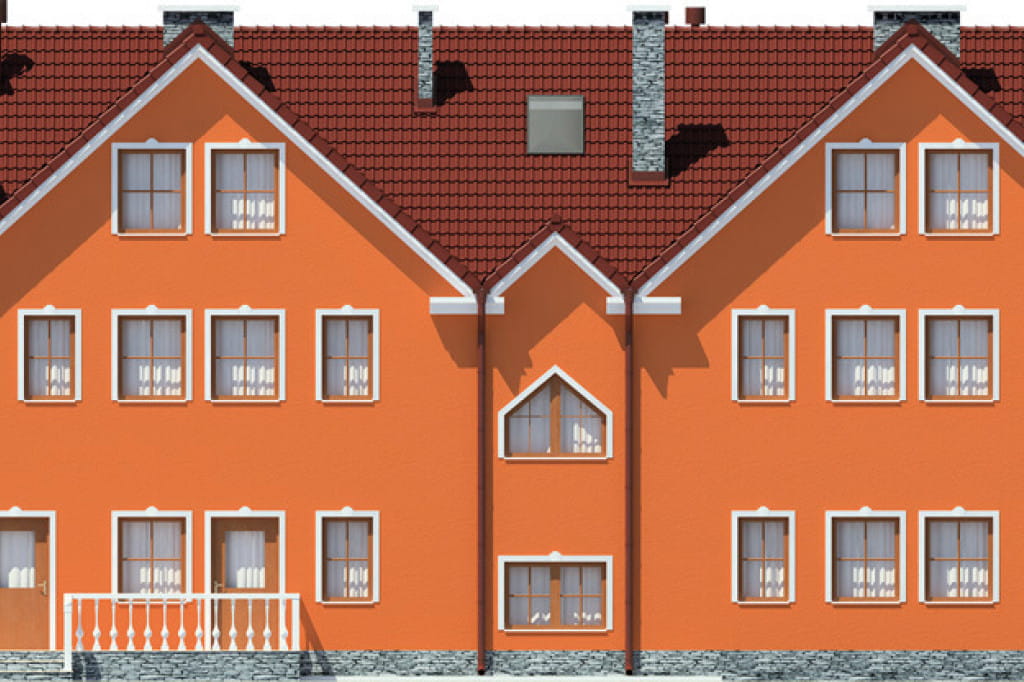

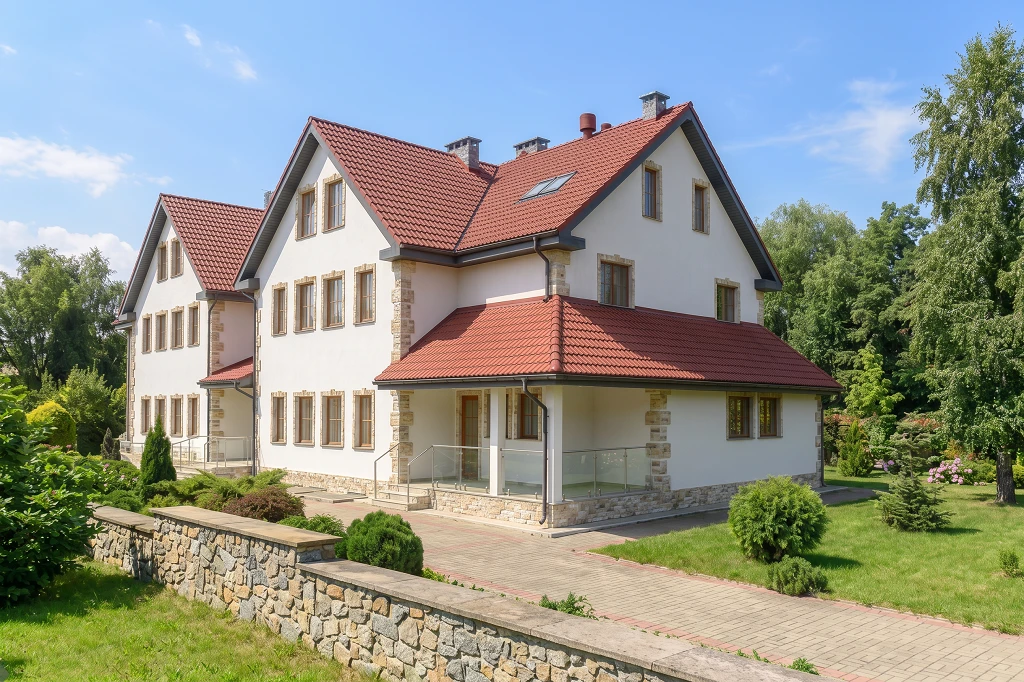

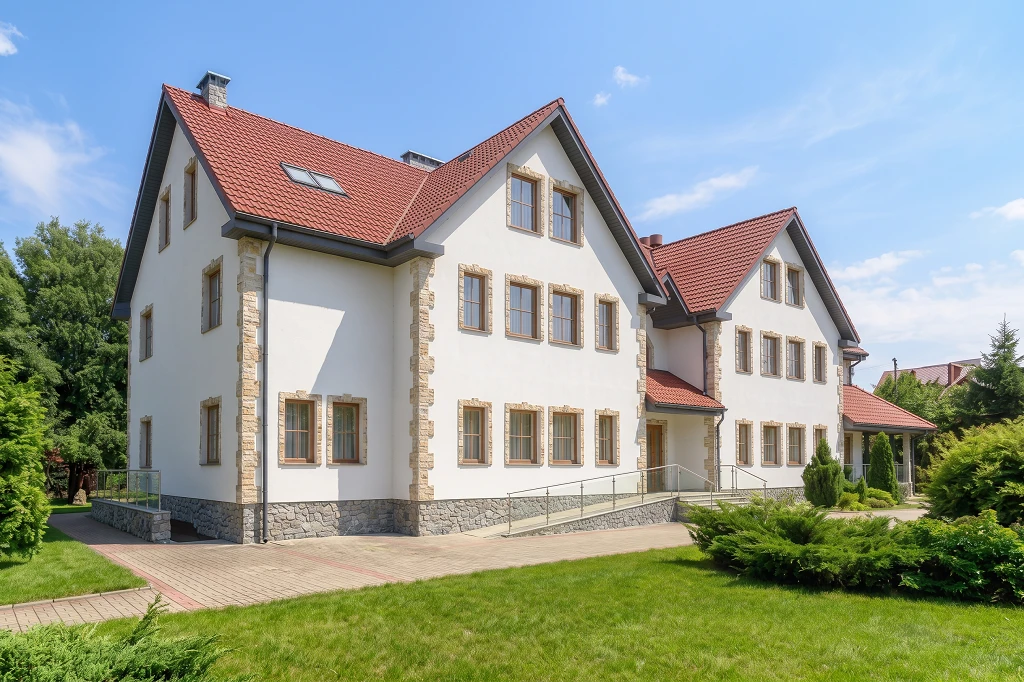

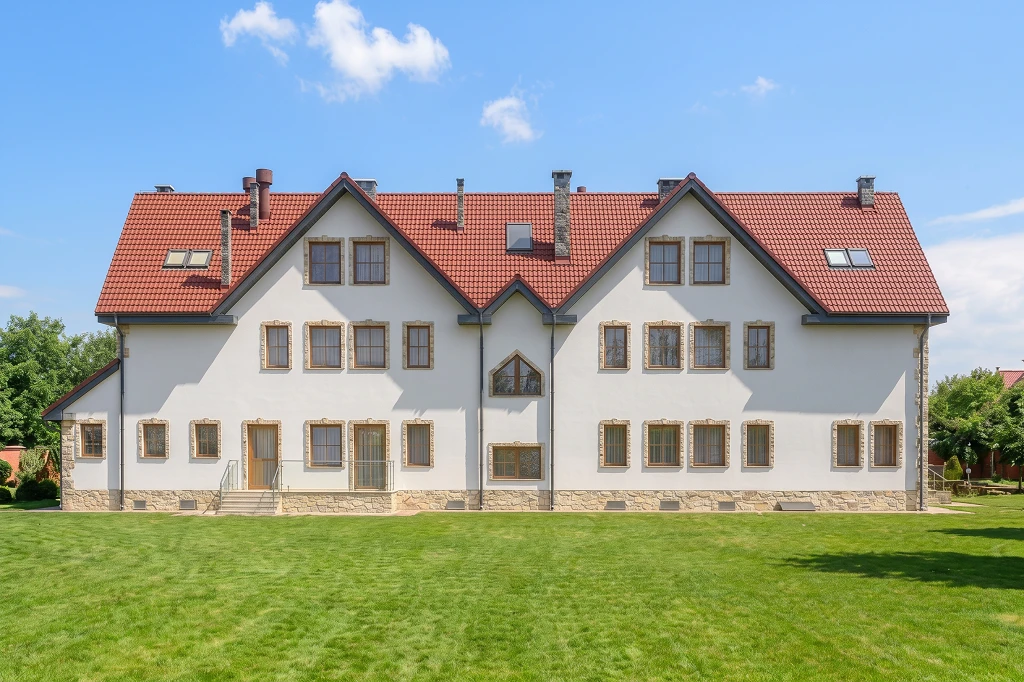

Elewacje
Informacje podstawowe
Technologia: tradycyjna
Materiały ścian zewnętrznych: pustak SUPOREX 24 cm, styropian 12 cm, tynk zewnętrzny
Stropy: żelbetowe
Kąt nachylenia dachu: 35°, 42°
Program: sala konsumpcyjna, sala barowa, kuchnia, zaplecze kuchenne, zaplecze socjalne, zaplecze sanitarne, zaplecze magazynowe, recepcja, 17 pokoi z łazienkami, sala bilardowa, siłownia, sauna, solarium, kotłownia olejowa.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Dawid Skowron
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewno - wywiewna kuchni, hydranty przeciw pożarowe wewnętrzne, projekt kotłowni)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie, oświetlenie ewakuacyjne, klapa dymowa sterowana za pomocą czujek dymowych)
- opinie rzeczoznawców: BHP, Sanepid, P.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 300 - 500
- Kąt nachylenia dachu (°) 30 - 35
- Szerokość działki/krótszy bok (m) 20 - 25
- Długość działki/dłuższy bok (m) 40 - 50
- Wysokość budynku (m) 10 - 12
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 1023.10
- Powierzchnia zabudowy (m²) 445.80
- Szerokość budynku/krótszy bok (m) 13.90
- Długość budynku/dłuższy bok (m) 32.10
- Wysokość budynku (m) 11.5
- Szerokość działki/krótszy bok (m) 22.95
- Długość działki/dłuższy bok (m) 40.10
- Kąt nachylenia dachu (°) 35°, 42°
- Rodzaj dachu dwuspadowy
- Piwnica podpiwniczony
- Garaż bez garażu
- Poddasze poddasze nieużytkowe do adaptacji
- Liczba sypialni na parterze 5
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Fundamenty ława fundamentowa
- Strop w budynku* żelbetowy
- Układ dachu kalenicowy
- Pokrycie dachu* blachodachówka
- Kubatura (m³) 4690.00
- Styl podhalański
- Liczba kondygnacji 4
- Wentylacja* grawitacyjna
- Liczba pomieszczeń 56
- Liczba wszystkich pokoi 16-20
- Liczba łazienek (bez WC) 16 - 20
Dodatkowe parametry projektu
- Winda w budynku nie
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Projekty domów można również przeglądać analizując zestawienia rzutów parterów kliknij tutaj >>
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
