Restauracja, Dom weselny K-18 Restauracja, Dom weselny

Kod: LK-18
uzyskujemy pozwolenia na budowę Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06
PN - PT po 16: 602 62 95 77
SB - ND od 8 do 22: 602 62 95 77

Projekt obiektu gastronomicznego, mogącego pełnić również rolę niewielkiego pensjonatu, ze względu na zorganizowanie w strefie poddasza zaplecza noclegowego. Jego styl nawiązuje do założeń podhalańskich, dzięki czemu doskonale sprawdzi się w terenie poza miastem. Obiekt można przystosować do pełnienia funkcji domu weselnego, zajazdu lub karczmy. We wnętrzu zaplanowano dwie strefy, w których można zorganizować np. salę konsumpcyjną oraz do tańca. Budynek jest więc bardzo funkcjonalny, a przy tym atrakcyjny wizualnie. Konstrukcję oparto na słupach nośnych, dzięki czemu istnieje możliwość zaplanowania w parterze otwartej przestrzeni restauracyjnej.

uzyskujemy pozwolenia na budowę dla naszych klientów

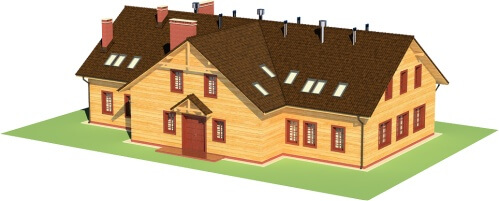

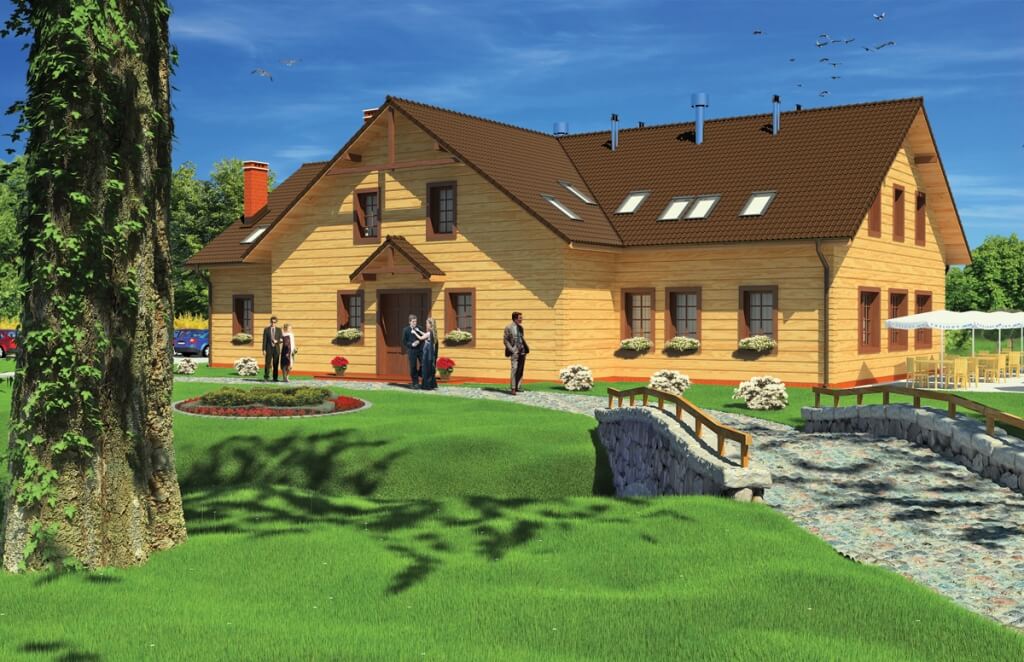

Model



Bryła budynku nie należy do skomplikowanych w rzucie. Dodatkowo przykrywa ją dwuspadowy dach, który idealnie podkreśla podhalański styl. Główne wejście do obiektu zostało zaplanowane w osiowo zaprojektowanym wysunięciu części formy, dzięki czemu jest ono bardziej reprezentacyjne. Całe wnętrze znakomicie doświetlają duże okna zorganizowane w każdej elewacji.

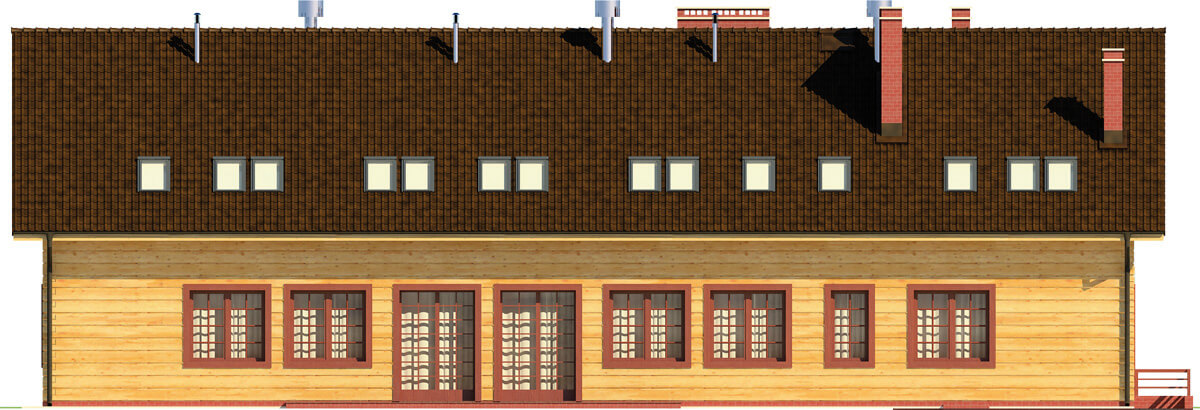

Elewacje



elewacja ogrodowa

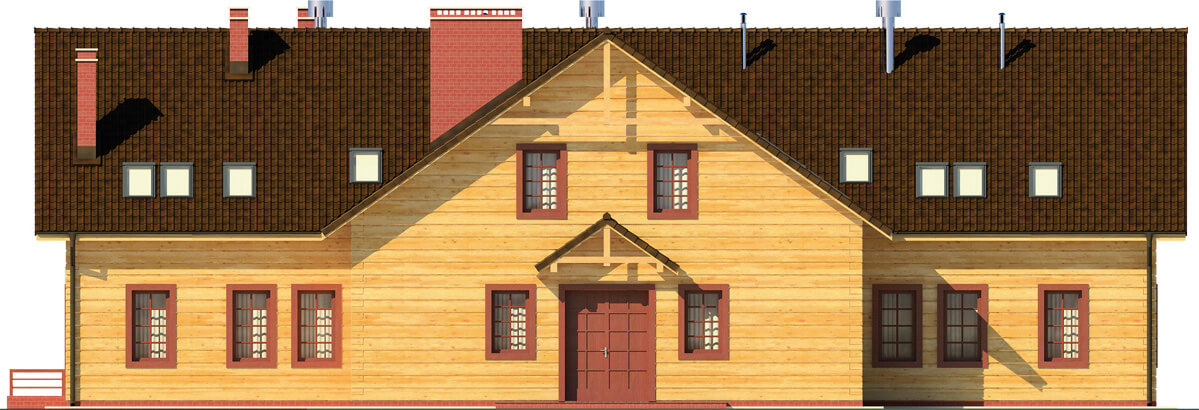

elewacja frontowa

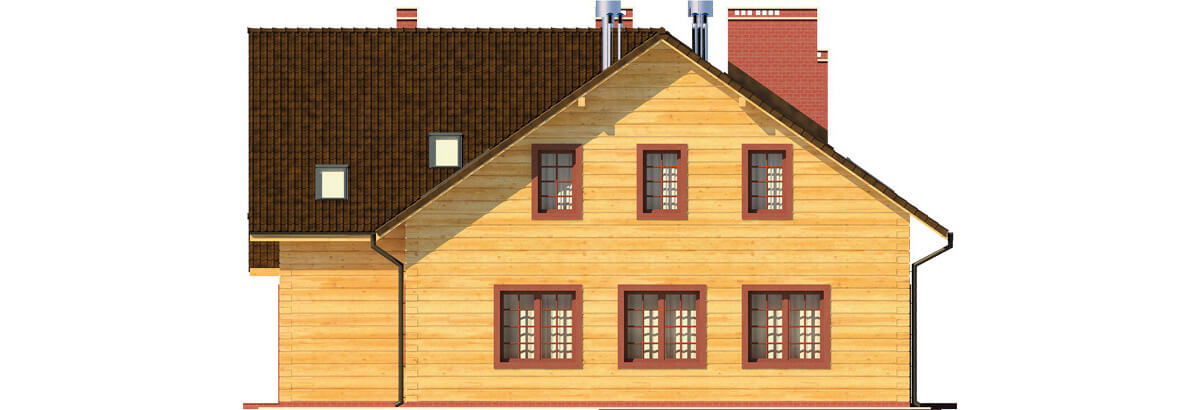

elewacja boczna
elewacja boczna

Rzut piwnicy



Powiększ rzut

1. Komunikacja 8,9 m2

2. Kotłownia 23,2 m2

Budynek został częściowo podpiwniczony. Zaplanowano tu kotłownię dostępną z zewnątrz obiektu. W razie potrzeb przestrzeń ta może zostać powiększona poprzez np. zorganizowanie podpiwniczenia całościowego.

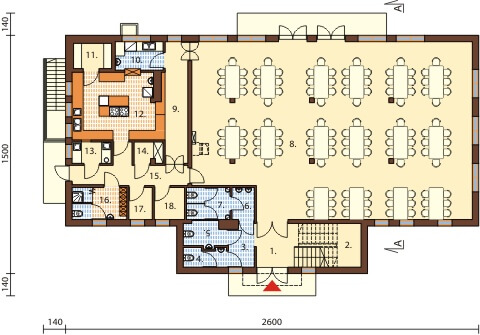

Rzut parteru



Powiększ rzut

1. Hall 7,0 m2

2. Szatnia 2,8 m2

3. Hall WC 4,3 m2

4. WC damski 3,0 m2

5. WC damski i dla osób niepełnosprawnych 3,8 m2

6. Przedsionek 2,8 m2

7. WC męski 5,6 m2

8. Sala bankietowa 188,7 m2

9. Rozdzielnia kelnerska 10,8 m2

10. Zmywalnia 5,4 m2

11. Magazyn / chłodnia 3,8 m2

12. Kuchnia 24,3 m2

13. Pomieszczenie do obróbki warzyw i jaj 3,2 m2

14. Magazyn artykułów spożywczych 2,4 m2

15. Korytarz 11,1 m2

16. Pomieszczenie socjalne z natryskiem i WC 6,9 m2

17. Magazyn zasobów kuchennych 3,0 m2

18. Archiwum 3,9 m2

Na parterze zaplanowano otwartą strefę, w której można zorganizować salę restauracyjną oraz mniejszą przestrzeń z przeznaczeniem pod np. salę taneczną. Wspomagają ją magazyny, kuchnia,, zmywalnia , węzły sanitarne oraz pomieszczenie socjalne.

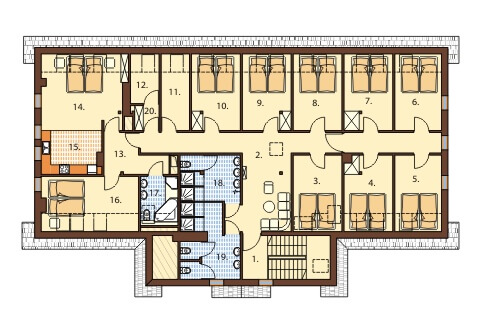

Rzut poddasza



Powiększ rzut

1. Komunikacja 14,9 m2

2. Hall 41,6 m2

3. Pokój 12,7 m2

4. Pokój 11,1 m2

5. Pokój 11,5 m2

6. Pokój 11,5 m2

7. Pokój 11,3 m2

8. Pokój 11,3 m2

9. Pokój 11,3 m2

10. Pokój 11,1 m2

11. Pomieszczenie gospodarcze 6,6 m2

12. Magazyn bielizny czystej 3,6 m2

13. Hall 8,1 m2

14. Pokój 19,0 m2

15. Kuchnia 10,6 m2

16. Pokój 14,1 m2

17. Łazienka 5,9 m2

18. Łazienka damska 15,9 m2

19. Łazienka męska 9,8 m2

20. Magazyn bielizny brudnej 2,5 m2

Na poddaszu zorganizowano strefę noclegową z pokojami przeznaczonymi pod wynajem. Zaplanowano tu osiem pokoi dwuosobowych, które zostały doświetlone przez świetliki umieszczone w połaci dachu. Łazienki stanowią osobne pomieszczenie, do których prowadzi hall z kącikiem wypoczynkowym i telewizyjnym. Ponadto zaprojektowano tu wyodrębnioną strefę mieszkalną dla właściciela obiektu.

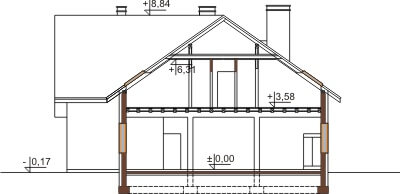

Przekrój



Powiększ przekrój

Duża powierzchnia użytkowa umożliwia organizację zarówno pomieszczeń przeznaczonych do konsumpcji, jak i pokoi pod wynajem. Do atutów należy również zaprojektowania wyodrębnionego mieszkania na poddaszu.

Projekt budynku gastronomicznego z zapleczem noclegowym, pełniący funkcję domu weselnego LK-18, parterowy z poddaszem użytkowym, częściowo podpiwniczony. Technologia: ściany zewnętrzne - pustak SUPOREX 24 cm, styropian 13 cm, okładzina drewniana 3 cm. Stropy: nad piwnicą oraz częścią kuchenną parteru - żelbetowy; nad częścią konsumpcyjną - drewniany. Kąt nachylenia dachu: 35°.
Ogrzewanie: na paliwo stałe (eko-groszek), dwa piece; jeden ogrzewający salę bankietową, drugi pozostałe pomieszczenia
Program: sala konsumpcyjna na 140 osób, kuchnia, zaplecze kuchenne, zaplecze socjalne, zaplecze sanitarne, zaplecze magazynowe, kotłownia, 8 pokoi, apartament: salon z aneksem kuchennym, pokojem i łazienką.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,c.w.u., wentylacja mechaniczna nawiewno - wywiewna kuchni, wentylacja mechaniczna nawiewno - wywiewna na sali bankietowej, hydranty p.poż., projekt kotłowni)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie, oświetlenie ewakuacyjne)
- opinie rzeczoznawców: BHP, Sanepid, P.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
- kosztorys inwestorski z pełnym przedmiarem robót (w cenie projektu)
- charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

Zobacz ten projekt w lustrzanym odbiciu

ZAPYTAJ O PROJEKT !
(012) 410 49 71
(012) 410 49 72

Powierzchnia zabudowy: 348.00 m²
Powierzchnia użytkowa: 569.10 m²
Kubatura: 2361.50 m³
Szerokość działki: 23.00 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 33
Pokój na parterze: Nie
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: częściowo podpiwniczony
Poddasze: poddasze użytkowe
Typ: gastronomiczne, handlowo-usługowe, komercyjne, projekt karczmy, projekt budynku handlowo-usługowego, projekt budynku usługowego, projekt zajazdu, projekt domu weselnego, restauracja, projekt restauracji
Technologia: tradycyjna
Styl: podhalański

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
