Restauracja, Dom weselny
Kod: K-18
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt na zamówienie dostępny w terminie ustalonym z biurem skontaktuj się >> |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
K-18. Projekt restauracji, projekt domu weselnego, projekt karczmy, projekt zajazdu, projekt budynku konferencyjnego, projekt baru, projekt pensjonatu, projekt hotelu, projekt motelu, projekt noclegowni,

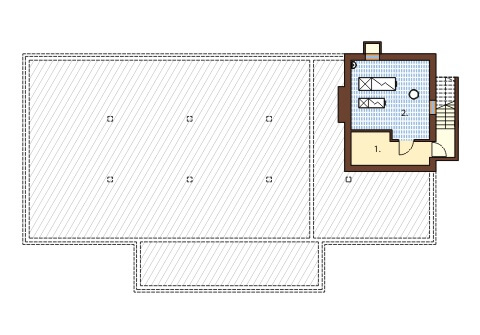

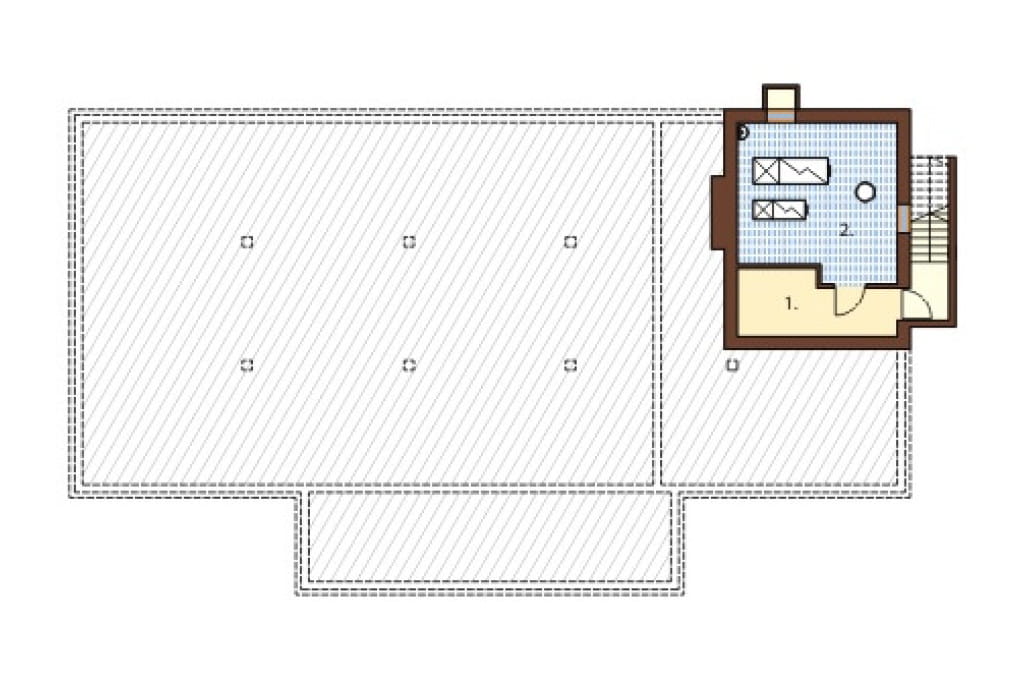

Rzut piwnicy
1. Komunikacja 8,9 m2
2. Kotłownia 23,2 m2
Częściowe podpiwniczenie budynku pozwoliło na organizację w tej strefie kotłowni. W razie potrzeb piwnicę można powiększyć i zaplanować w niej dodatkowe magazyny i pomieszczenia gospodarcze.

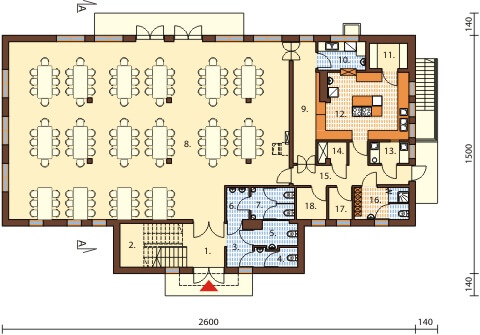

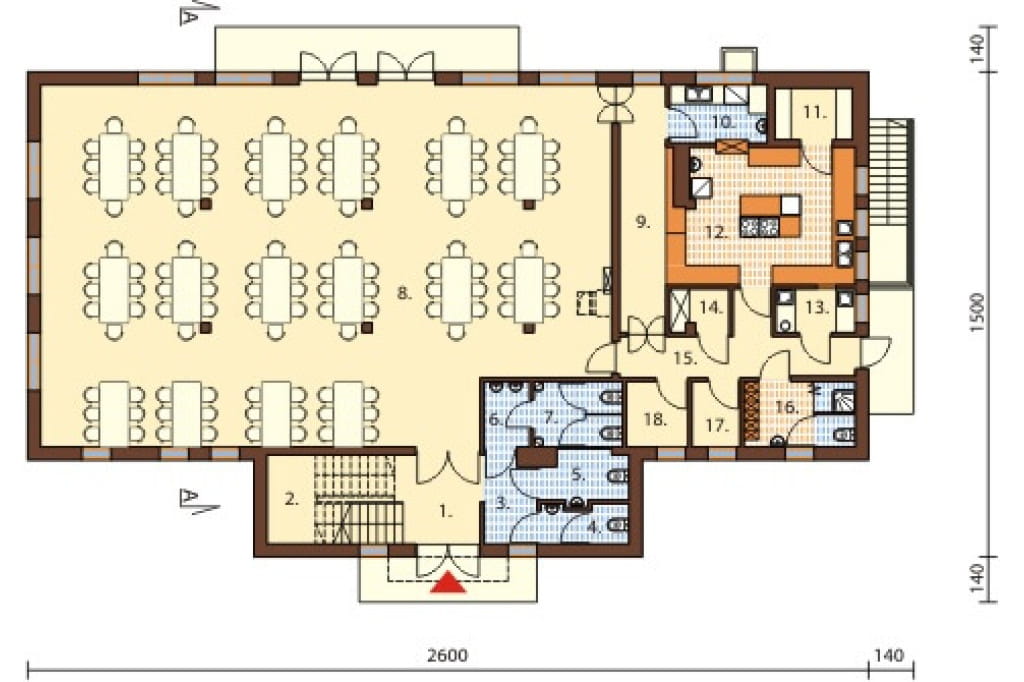

Rzut parteru
1. Hall 7,0 m2
2. Szatnia 2,8 m2
3. Hall WC 4,3 m2
4. WC damski 3,0 m2
5. WC damski i dla osób niepełnosprawnych 3,8 m2
6. Przedsionek 2,8 m2
7. WC męski 5,6 m2
8. Sala bankietowa 188,7 m2
9. Rozdzielnia kelnerska 10,8 m2
10. Zmywalnia 5,4 m2
11. Magazyn / chłodnia 3,8 m2
12. Kuchnia 24,3 m2
13. Pomieszczenie do obróbki warzyw i jaj 3,2 m2
14. Magazyn artykułów spożywczych 2,4 m2
15. Korytarz 11,1 m2
16. Pomieszczenie socjalne z natryskiem i WC 6,9 m2
17. Magazyn zasobów kuchennych 3,0 m2
18. Archiwum 3,9 m2
Parter tworzą dwie strefy - otwarta z przeznaczeniem na salą restauracyjną i taneczną oraz odizolowana strefa zamknięta dla gości. Na zaplecze składają się więc pomieszczenia wymagane do poprawnego działania obiektu gastronomicznego tj. kuchnia, zmywalnia, magazyny, pomieszczenie socjalne oraz toalety dla gości z dostępem przy głównym wejściu.

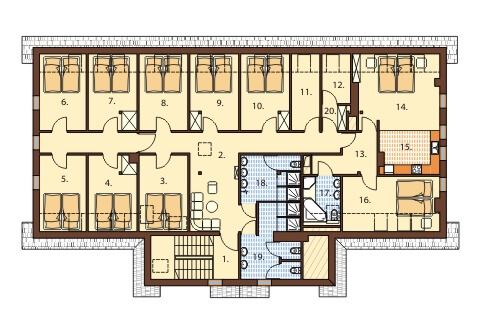

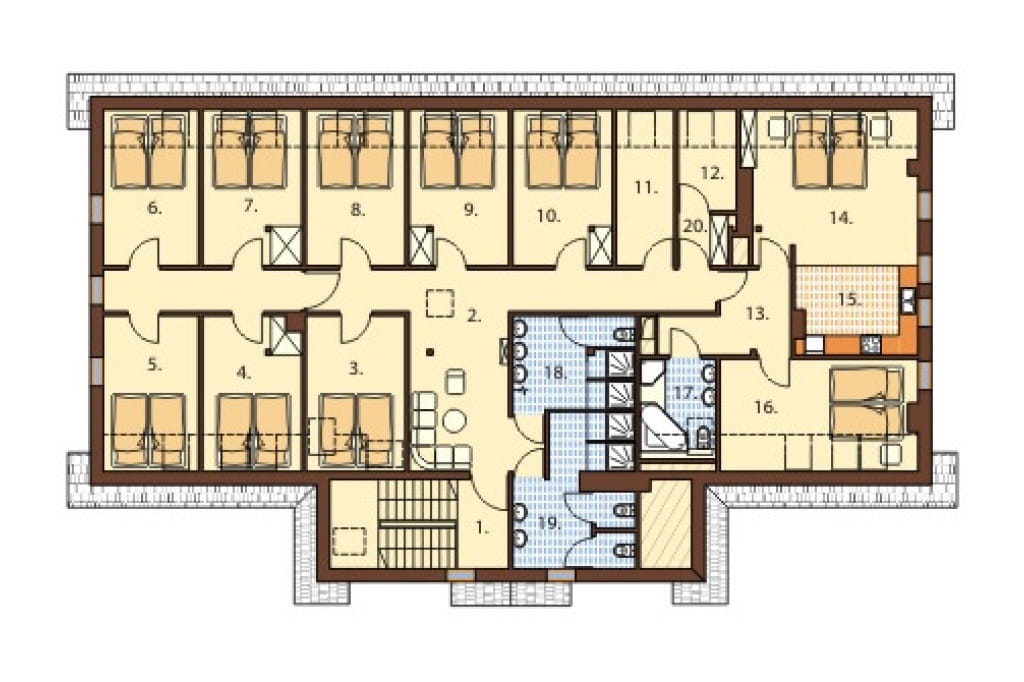

Rzut piętra / antresoli
1. Komunikacja 14,9 m2
2. Hall 41,6 m2
3. Pokój 12,7 m2
4. Pokój 11,1 m2
5. Pokój 11,5 m2
6. Pokój 11,5 m2
7. Pokój 11,3 m2
8. Pokój 11,3 m2
9. Pokój 11,3 m2
10. Pokój 11,1 m2
11. Pomieszczenie gospodarcze 6,6 m2
12. Magazyn bielizny czystej 3,6 m2
13. Hall 8,1 m2
14. Pokój 19,0 m2
15. Kuchnia 10,6 m2
16. Pokój 14,1 m2
17. Łazienka 5,9 m2
18. Łazienka damska 15,9 m2
19. Łazienka męska 9,8 m2
20. Magazyn bielizny brudnej 2,5 m2
Na poddaszu zorganizowano wyodrębnioną strefę noclegową. Osiem wygodnych, dwuosobowych pokoi bez łazienek jest doświetlonych poprzez świetliki w połaci dachu. Zaplanowano tu też łazienki z prysznicami oraz hall z kącikiem wypoczynkowym i telewizyjnym.

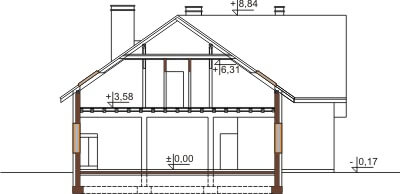

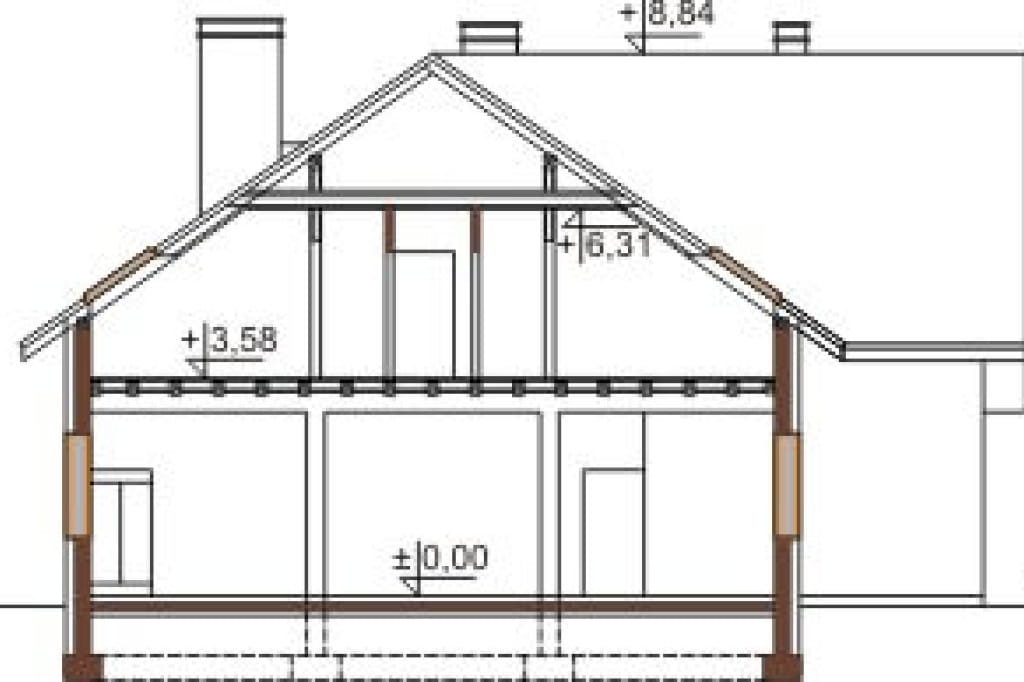

Przekrój

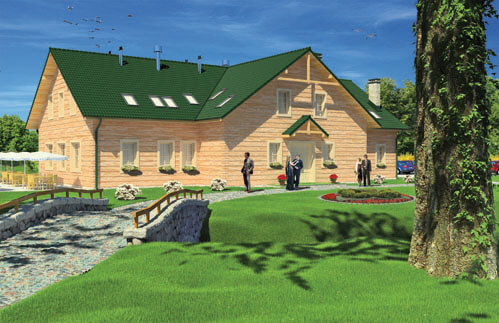

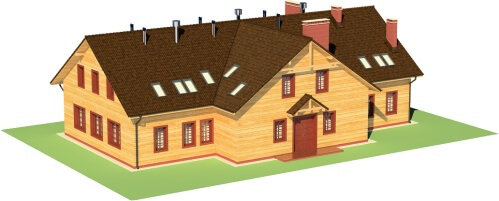

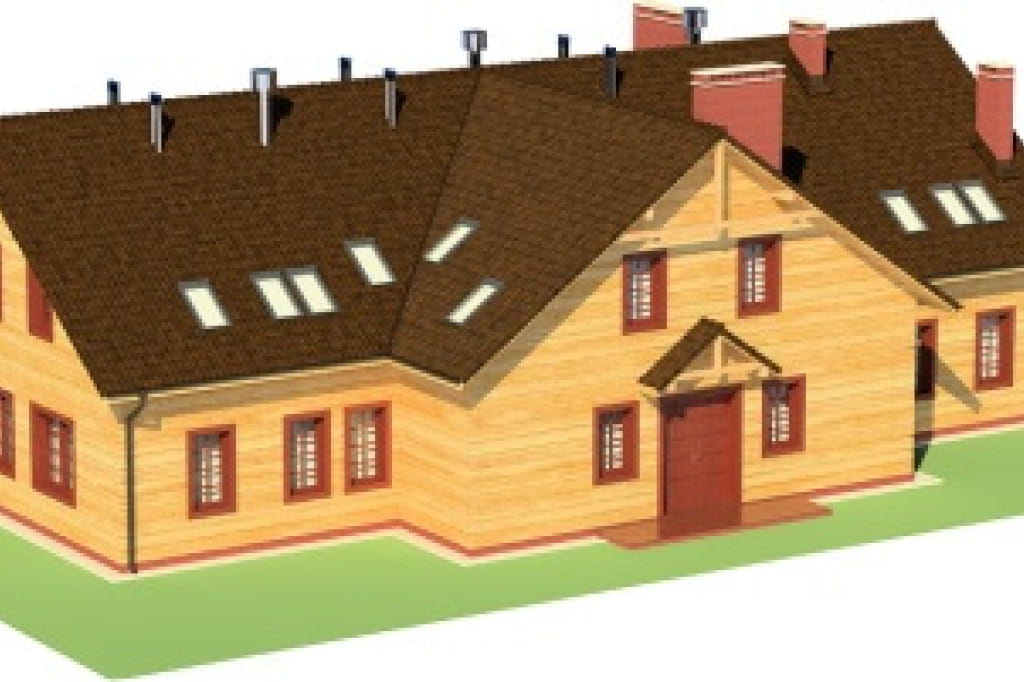

Model 3D

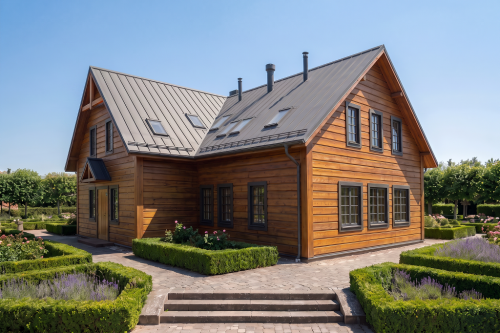

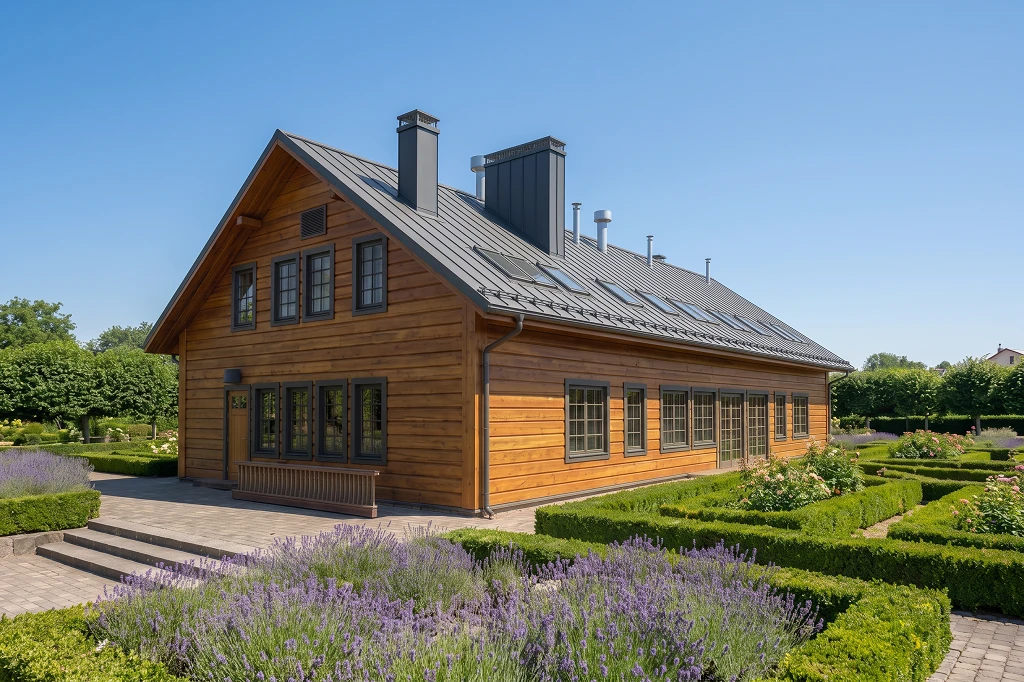

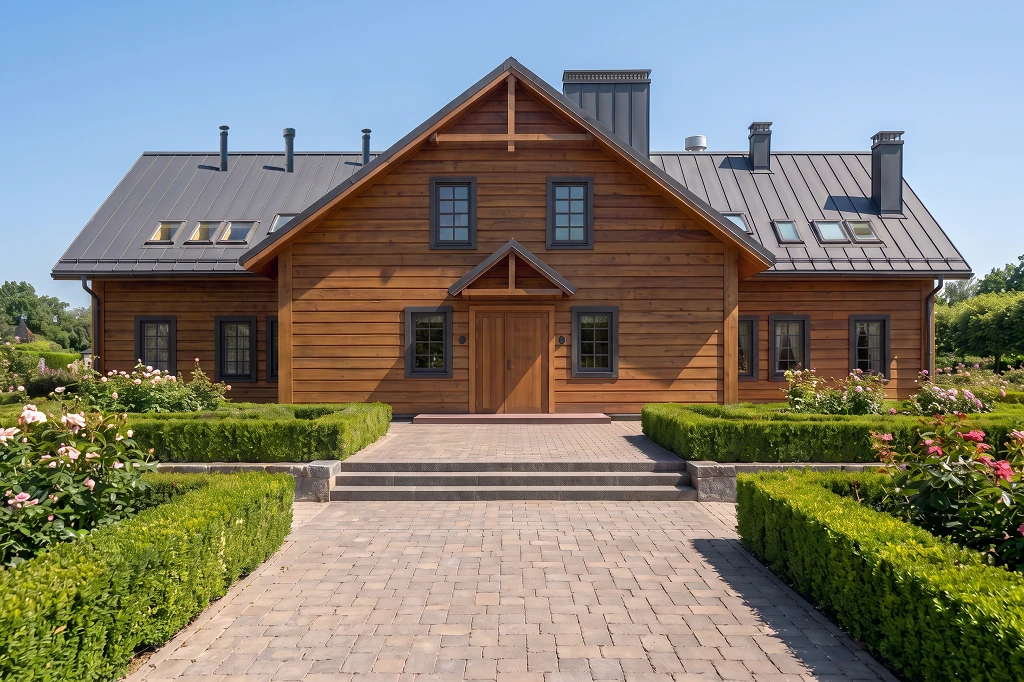

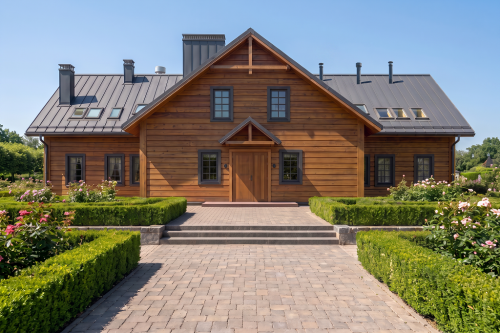

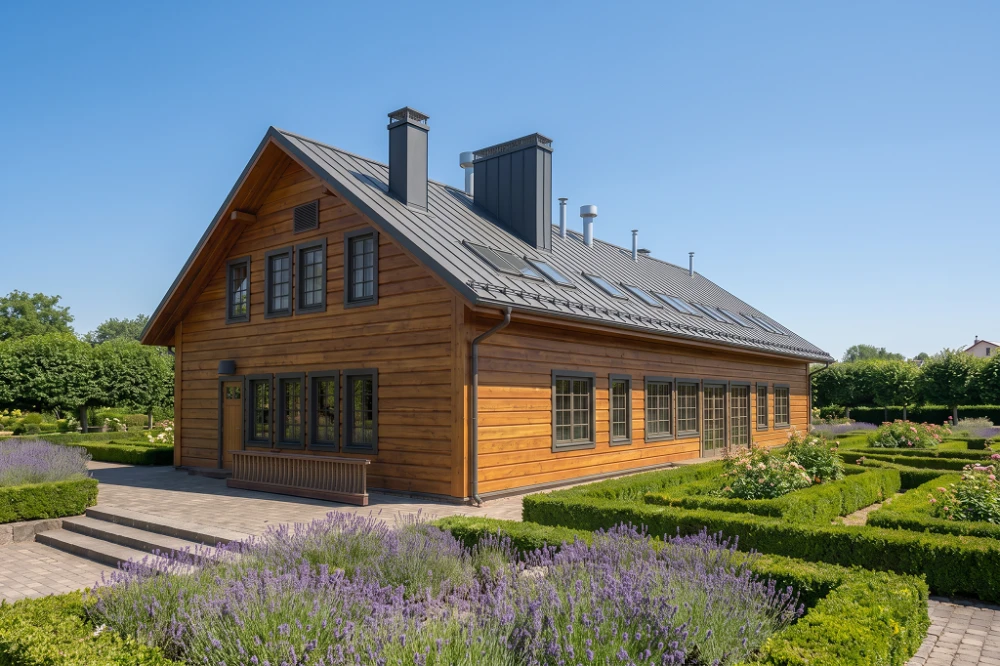

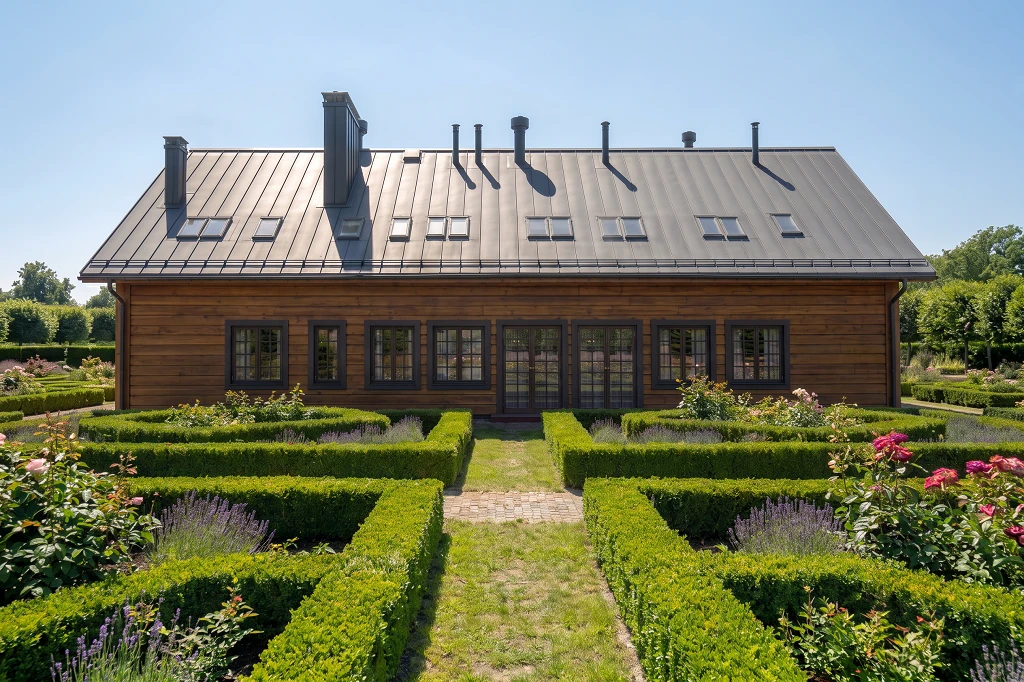

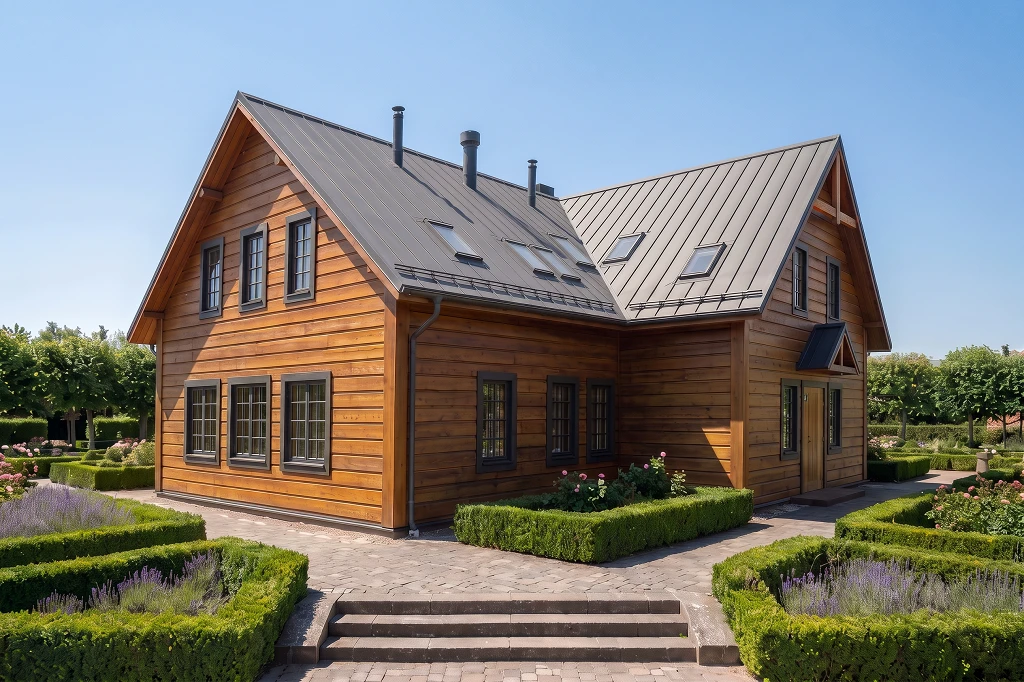

Bryła budynku wyraża styl podhalański i nie jest skomplikowana w rzucie. Dwuspadowy dach oraz proponowane drewniane wykończenie elewacji doskonale podkreślają formę obiektu. Urozmaicenie stanowi wysunięcie z głównym wejściem, umieszczone symetrycznie w elewacji frontowej. Detale architektoniczne np. widoczny fragment konstrukcji więźby dachowej nawiązują do najlepszych cech tradycyjnego budownictwa.

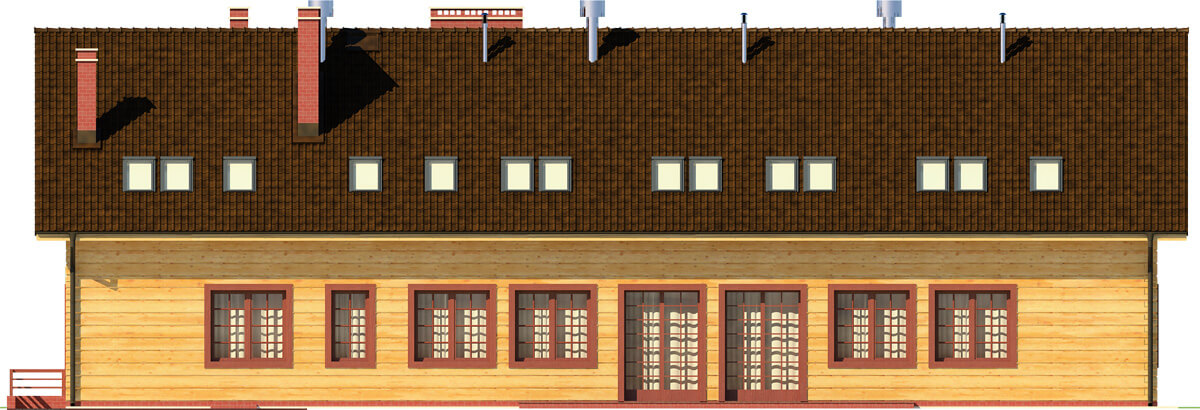

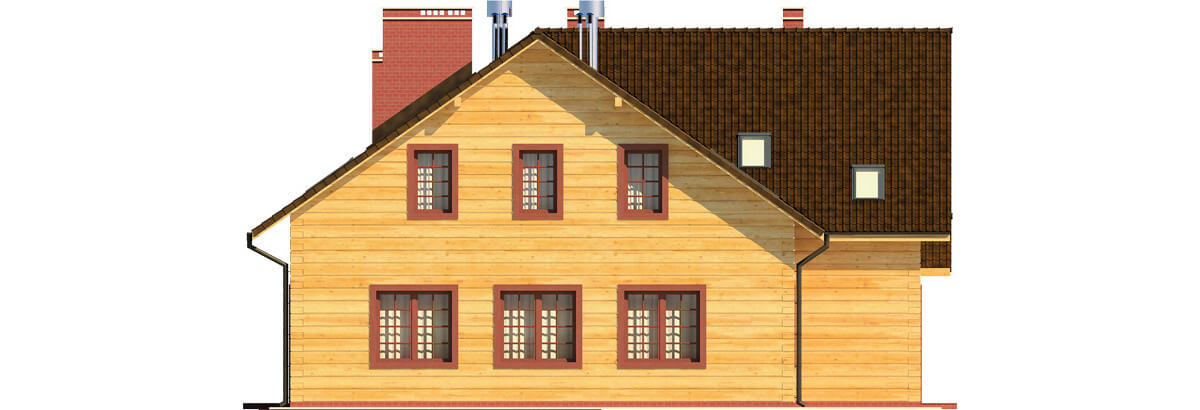

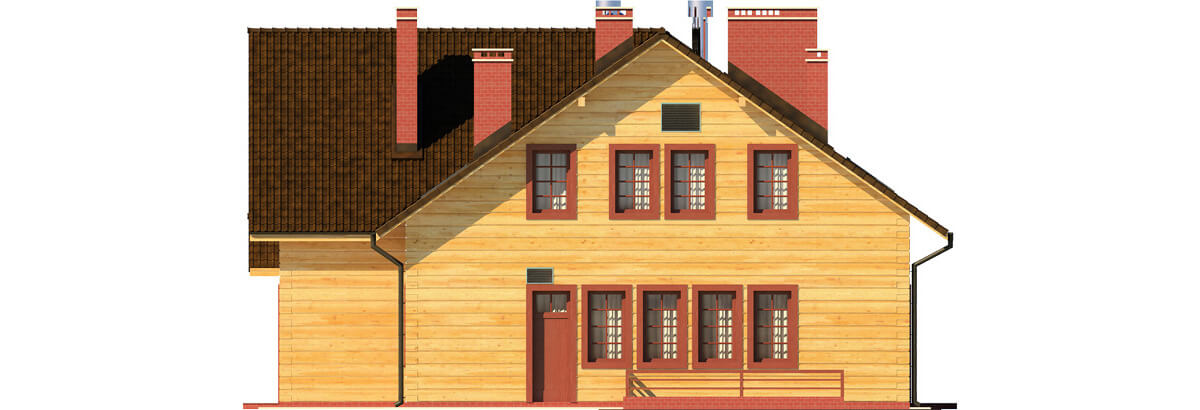

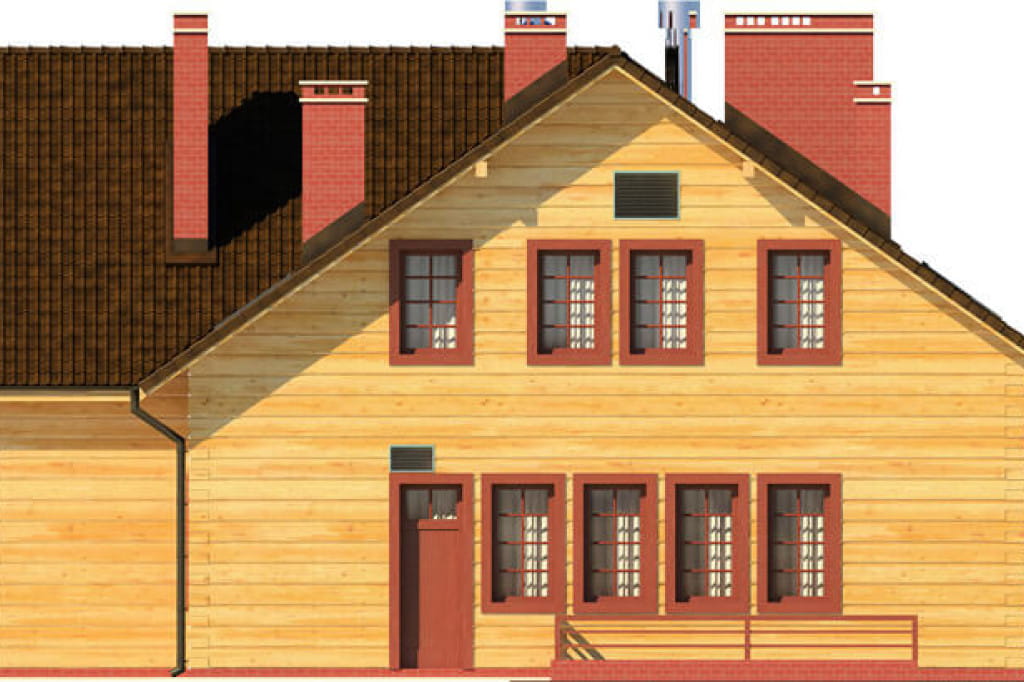

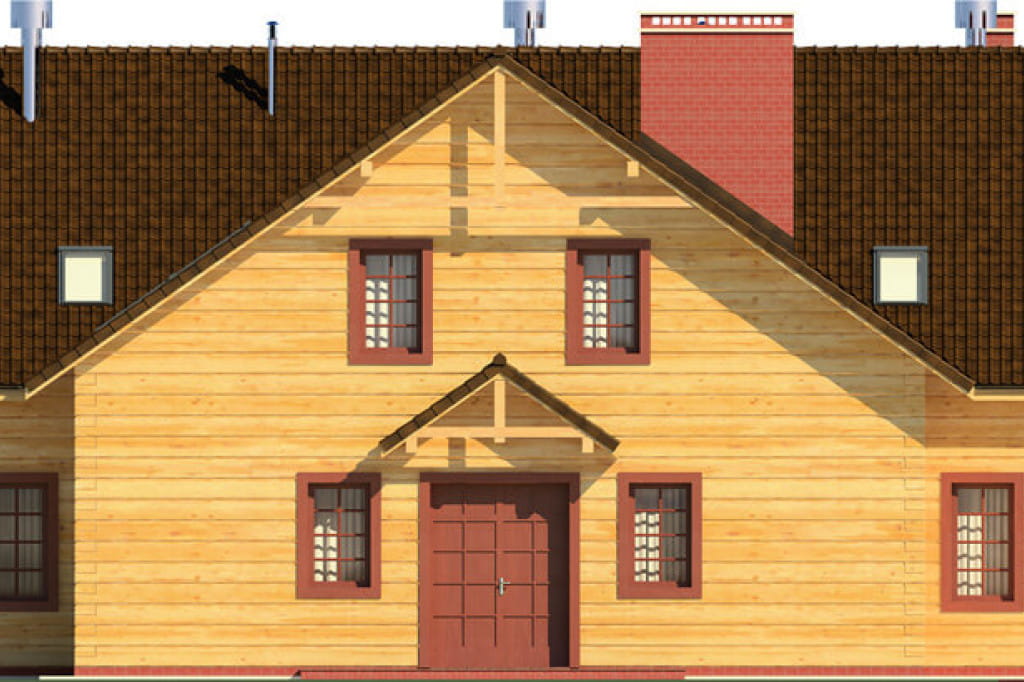

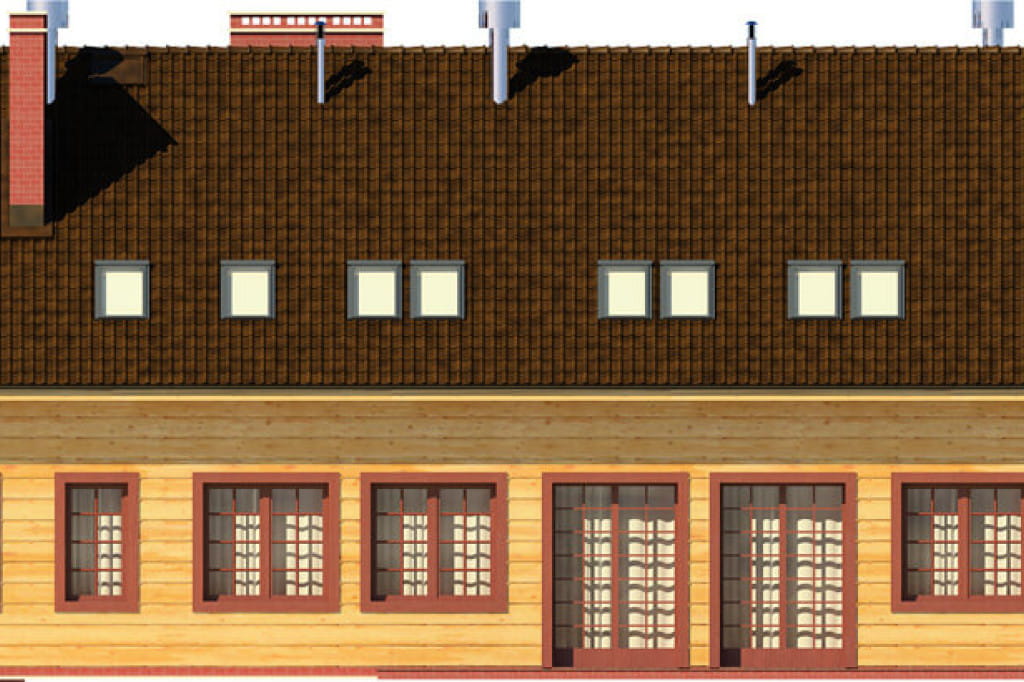

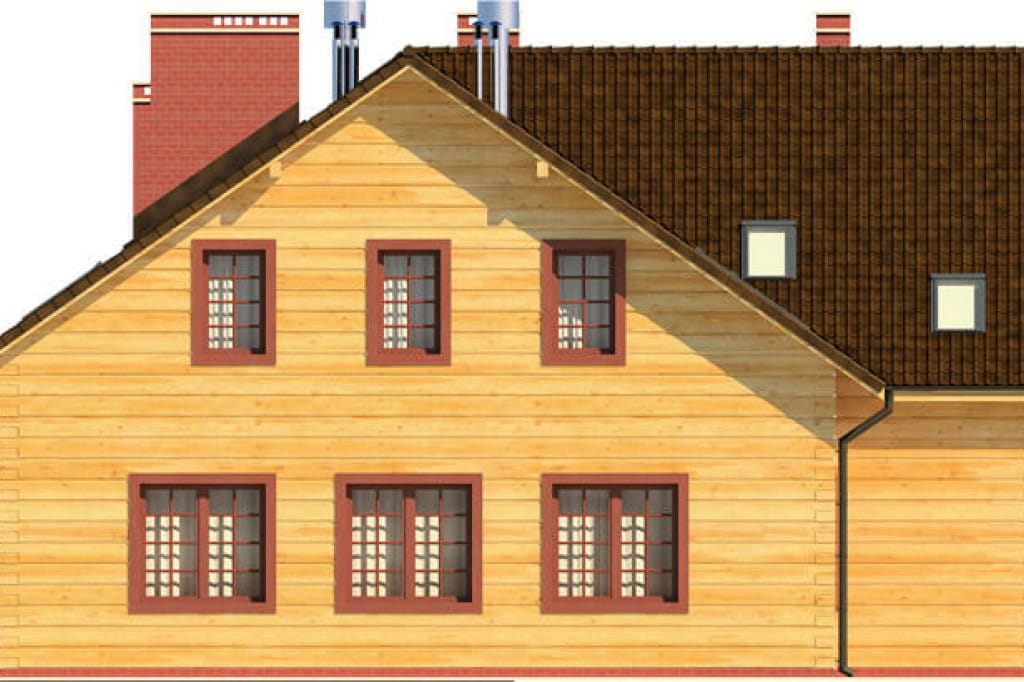

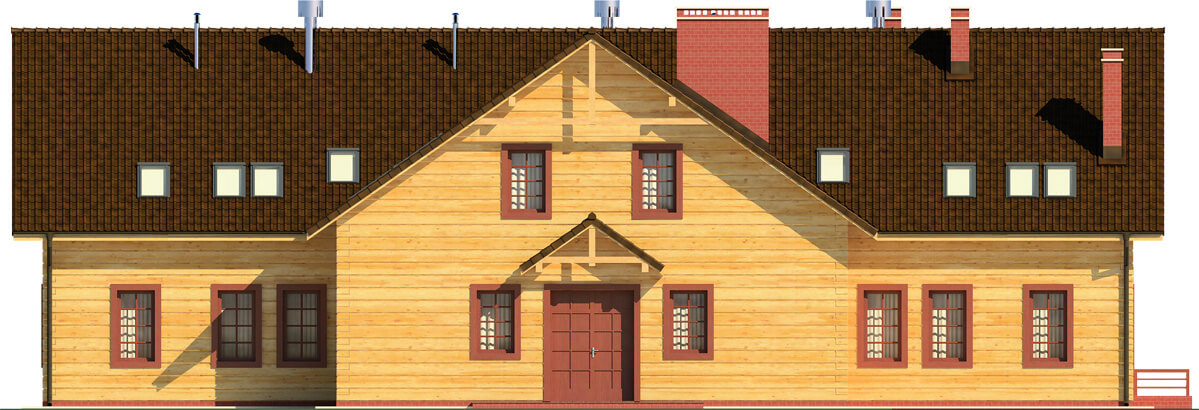

Elewacje
Informacje podstawowe
Projekt budynku gastronomicznego z zapleczem noclegowym, pełniący funkcję domu weselnego K-18, parterowy z poddaszem użytkowym, częściowo podpiwniczony. Technologia: ściany zewnętrzne - pustak SUPOREX 24 cm, styropian 13 cm, okładzina drewniana 3 cm. Stropy: nad piwnicą oraz częścią kuchenną parteru - żelbetowy; nad częścią konsumpcyjną - drewniany. Kąt nachylenia dachu: 35°.
Ogrzewanie: na paliwo stałe (eko-groszek), dwa piece; jeden ogrzewający salę bankietową, drugi pozostałe pomieszczenia
Program: sala konsumpcyjna na 140 osób, kuchnia, zaplecze kuchenne, zaplecze socjalne, zaplecze sanitarne, zaplecze magazynowe, kotłownia, 8 pokoi, apartament: salon z aneksem kuchennym, pokojem i łazienką.
ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,c.w.u., wentylacja mechaniczna nawiewno - wywiewna kuchni, wentylacja mechaniczna nawiewno - wywiewna na sali bankietowej, hydranty p.poż., projekt kotłowni)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie, oświetlenie ewakuacyjne)
- opinie rzeczoznawców: BHP, Sanepid, P.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
- kosztorys inwestorski z pełnym przedmiarem robót (w cenie projektu)
- charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
Zdjęcia z realizacji zobacz wszystkie >>
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 500 - 1000
- Powierzchnia użytkowa (m²) 500 - 1000
- Powierzchnia zabudowy (m²) 300 - 500
- Kąt nachylenia dachu (°) 30 - 35
- Szerokość działki/krótszy bok (m) 20 - 25
- Wysokość budynku (m) 9 - 10
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 530.40
- Powierzchnia użytkowa (m²) 569.10
- Powierzchnia zabudowy (m²) 348.00
- Szerokość budynku/krótszy bok (m) 15
- Długość budynku/dłuższy bok (m) 26
- Wysokość budynku (m) 9.01
- Szerokość działki/krótszy bok (m) 23.00
- Kąt nachylenia dachu (°) 35°
- Rodzaj dachu dwuspadowy
- Piwnica częściowo podpiwniczony
- Garaż bez garażu
- Poddasze poddasze użytkowe
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Układ dachu kalenicowy
- Kubatura (m³) 2361.50
- Styl podhalański
- Liczba kondygnacji 2
- Rodzaj ogrzewania paliwo stałe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 231.67
- Liczba pomieszczeń 33
- Liczba łazienek (bez WC) 3
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
