Restauracja, bar

14 250,00 zł

	Projekt na zamówienie dostępny w terminie ustalonym z biurem skontaktuj się >>
	W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >>
	Parametry projektu zobacz >>
	Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >>
	Odbicie lustrzane projektu zobacz >>
	Koszty budowy zobacz >>
	Forum dotyczące tego projektu zobacz >>

Przejdź do opisu projektu i spaceru 3D

	Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >>
	Adaptacja i pozwolenie na budowę zobacz >>
	Jeśli masz pytanie napisz >>

Napisz jeśli masz pytanie

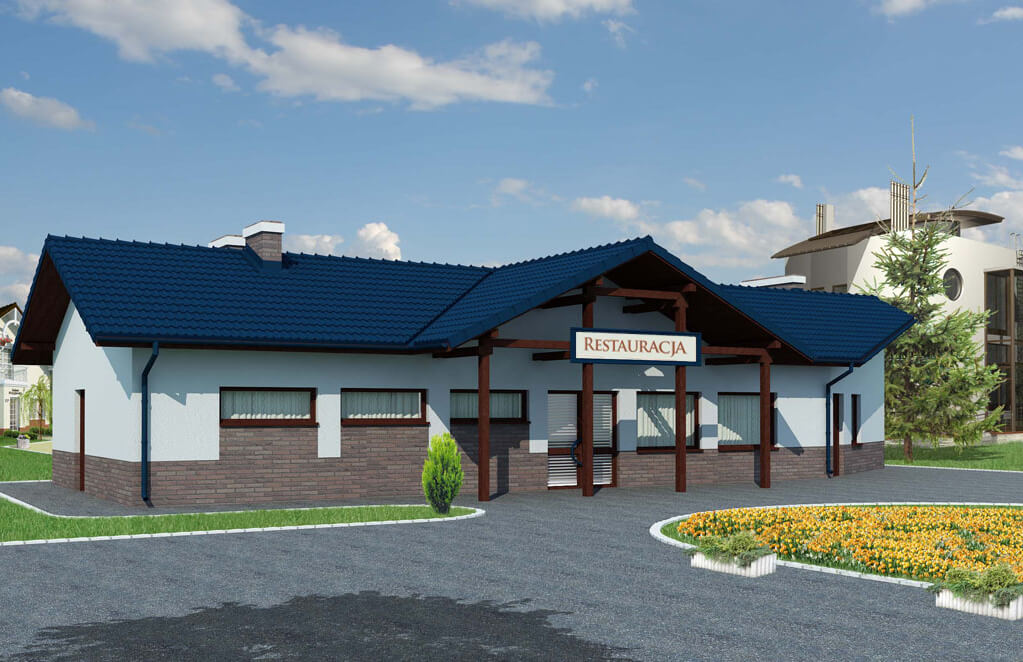

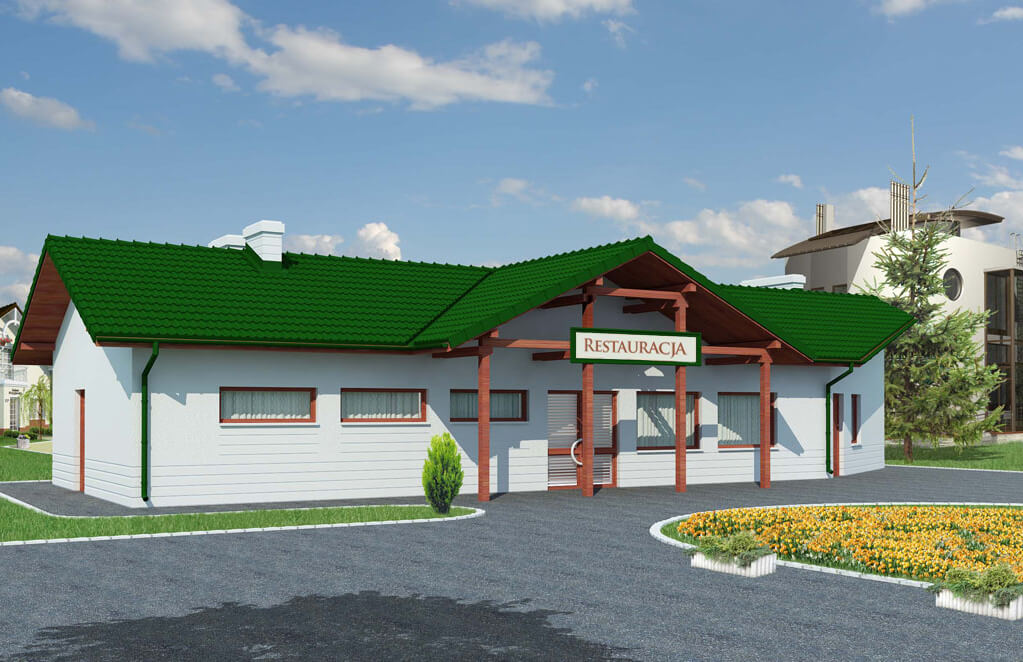

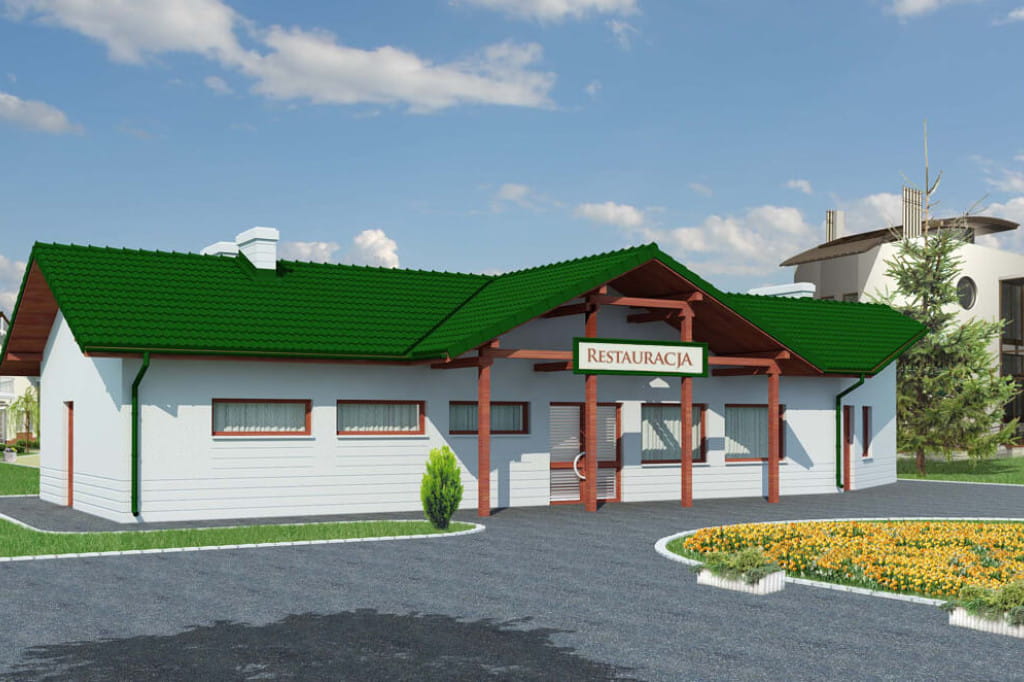

Prezentacja projektu

Opis projektu

Powierzchnia użytkowa: 147,30 m². Budynek parterowy, bez podpiwniczenia..

Projekt komercyjnego budynku handlowo-usługowego, który doskonale sprawdzi się dla osób chcących wybudować restaurację, bar lub obiekt rekreacyjny. Pierwotna prostota formy została urozmaicona poprzez ścięcie jednej ściany w narożu. Ten nieskomplikowany zabieg umożliwił na stworzenie budynku niepowtarzalnego, a jego wydłużona forma pozwoli na realizację na wąskiej działce. Dodatkowy atut stanowi zaplanowanie oparcia jego konstrukcji w większości na ścianach zewnętrznych, co korzystnie wpłynie zarówno na koszt, jak i łatwość w późniejszej organizacji przestrzeni wewnętrznej.

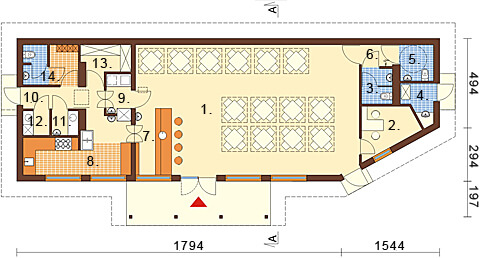

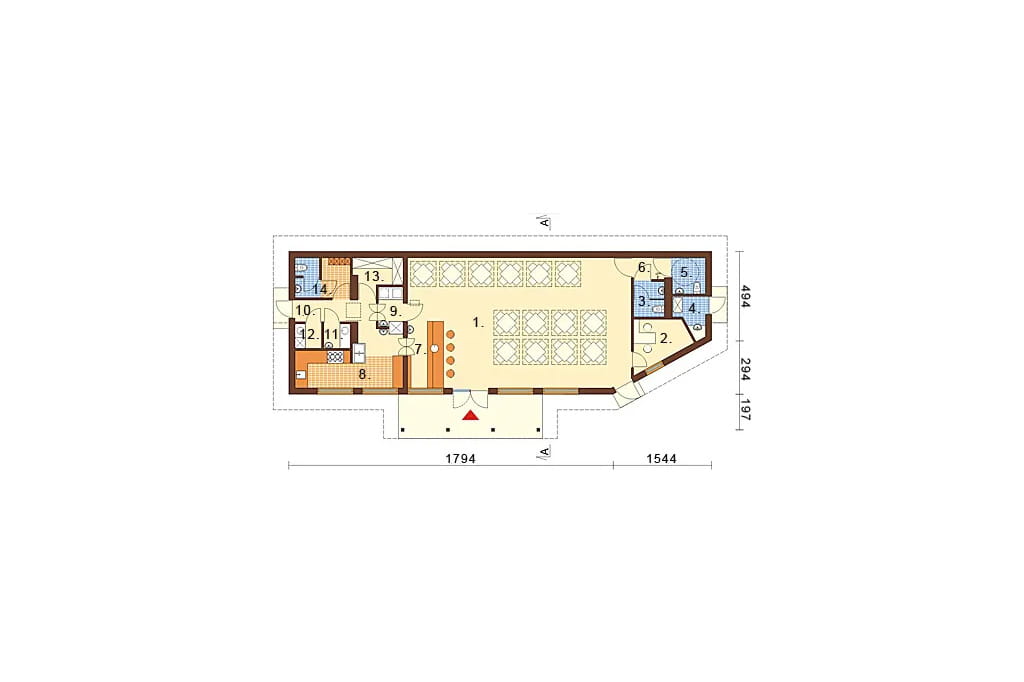

Rzut parteru

Powiększ rzut

Parter:
1. Sala konsumpcyjna 81,4 m²
2. Biuro 7,0 m²
3. Wc 3,3 m²
4. Kotłownia 3,3 m²
5. Wc dla niepełnosprawnych 3,7 m²
6. Przedsionek 2,0 m²
7. Bar 7,4 m²
8. Kuchnia 15,9 m²
9. Zmywalnia 3,1 m²
10. Korytarz 5,3 m²
11. Obieralnia 2,0 m²
12. Pomieszczenie do wyparzania jaj 2,0 m²
13. Magazyn 5,0 m²
14. Pomieszczenie socjalne 6,4 m²

Forma budynku należy do założeń spokojnych. Dynamizmu dodaje załamanie ściany zewnętrznej w narożu oraz zaplanowanie zadaszenia głównego wejścia wspartego przez smukłe słupki. Nadaje to założeniu lekkości i doskonale chroni przed niekorzystnymi warunkami atmosferycznymi. Wnętrze budynku zostało doświetlone frontalnie, dzięki czemu panuje w nim bardzo przyjemny klimat. Forma doskonale sprawdzi się na terenach poza miastem, gdzie będzie stanowić wrażenie niezwykle estetycznej.

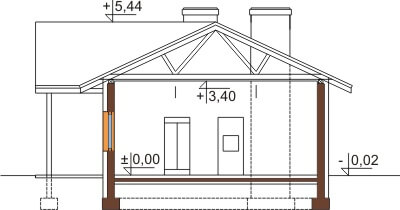

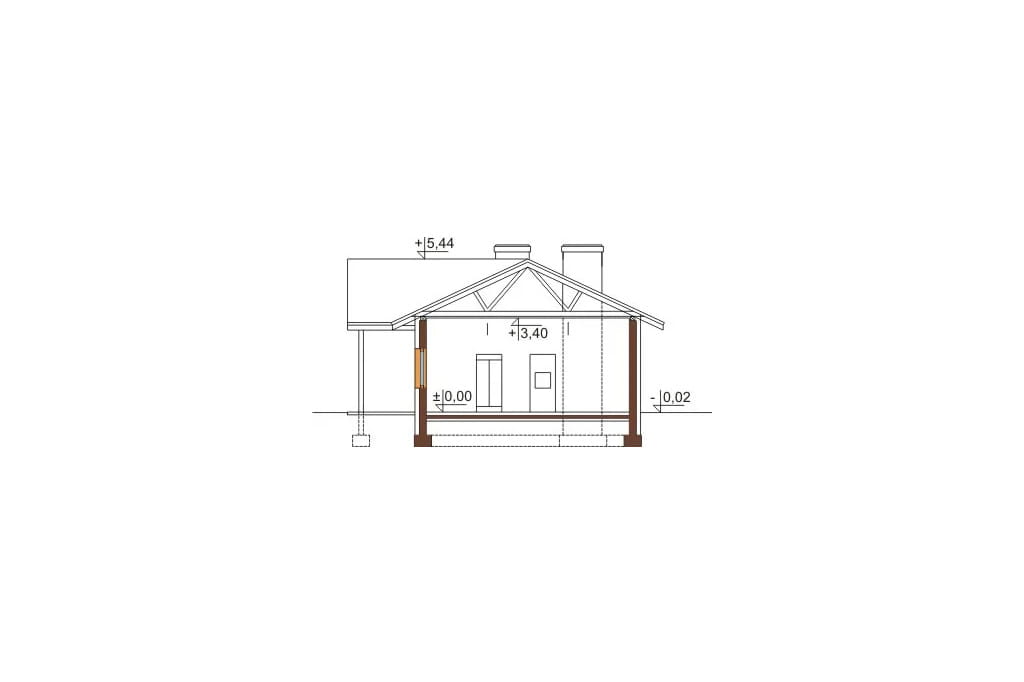

Przekrój

A-A

Budynek należy do bardzo prostych w konstrukcji, a przez to ekonomicznych i elastycznych. Jest to rzecz niezwykle istotna, umożliwiająca stworzenie budynku atrakcyjnego i bardzo funkcjonalnego.

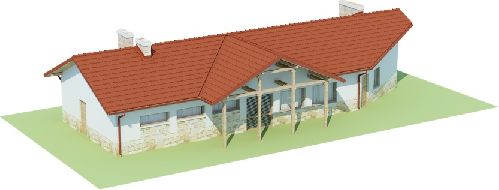

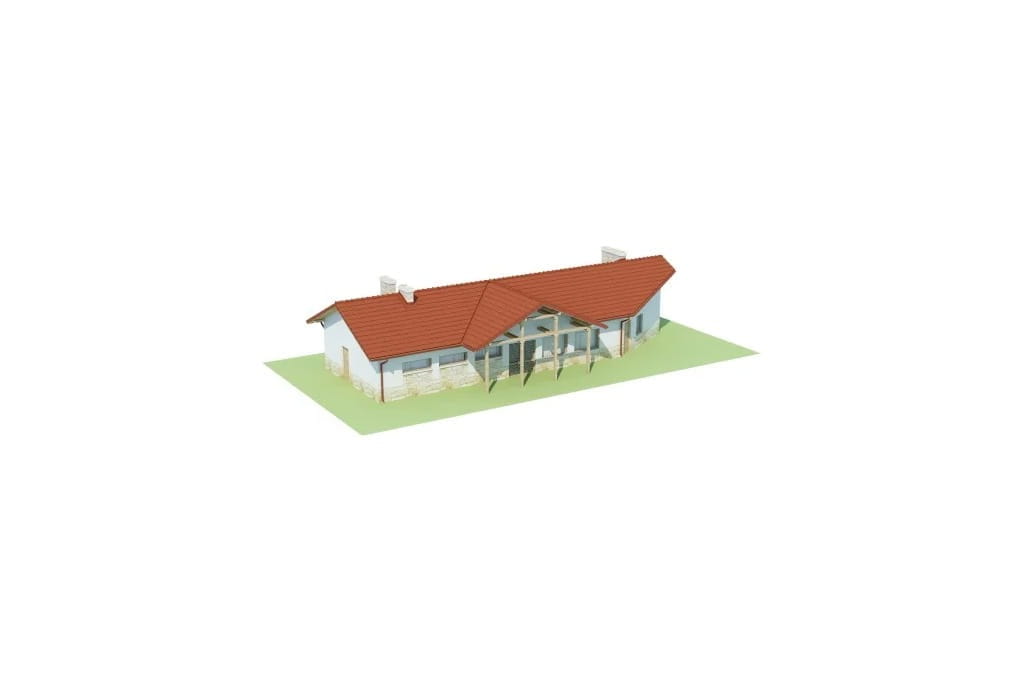

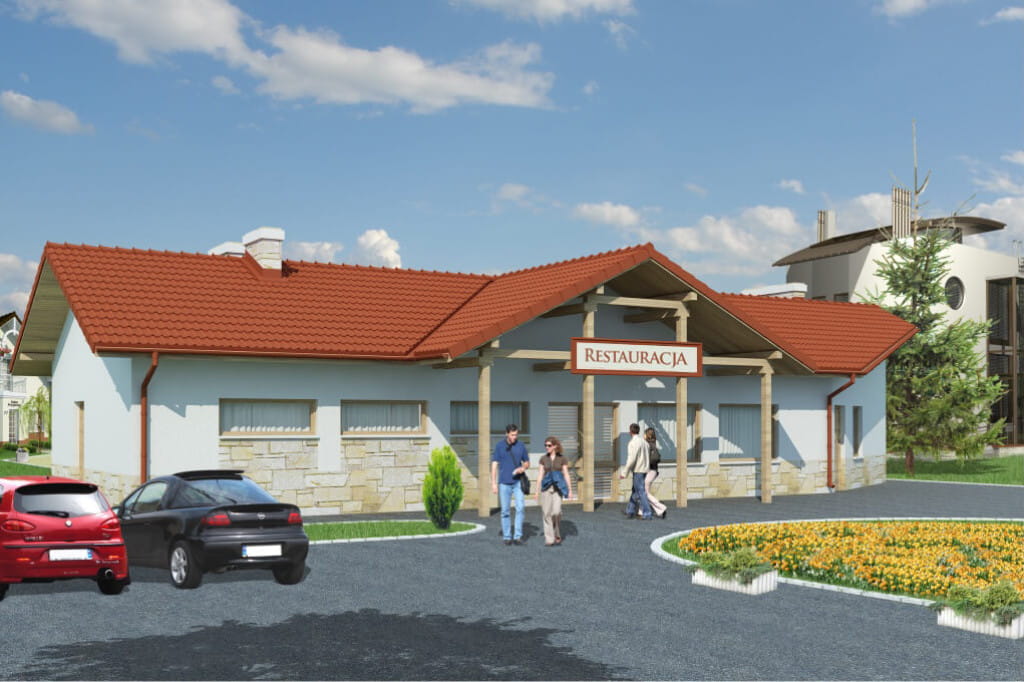

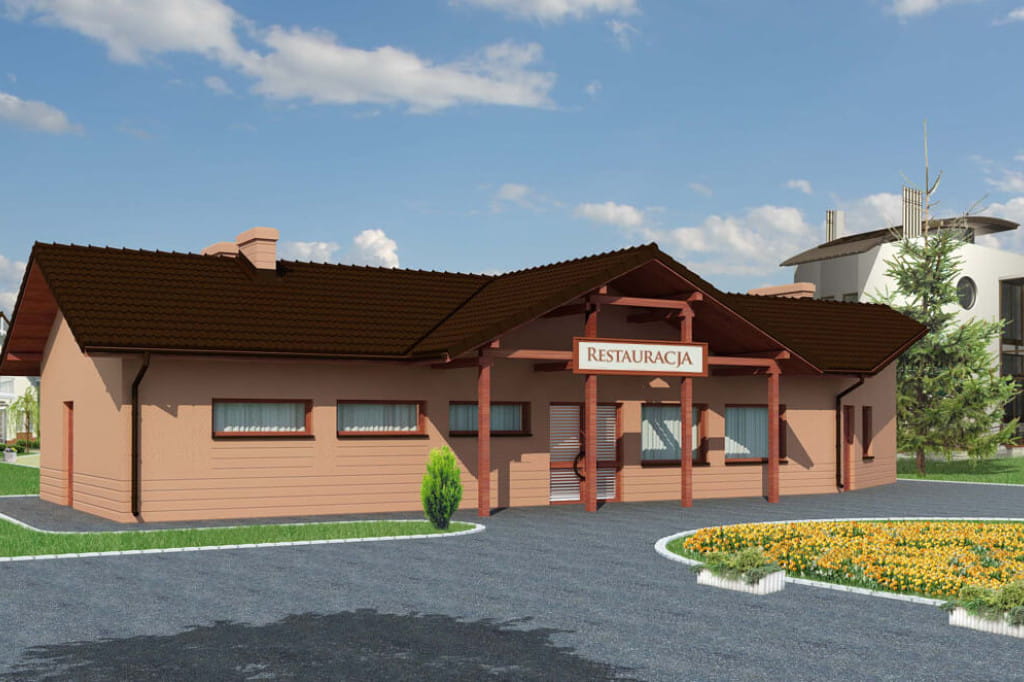

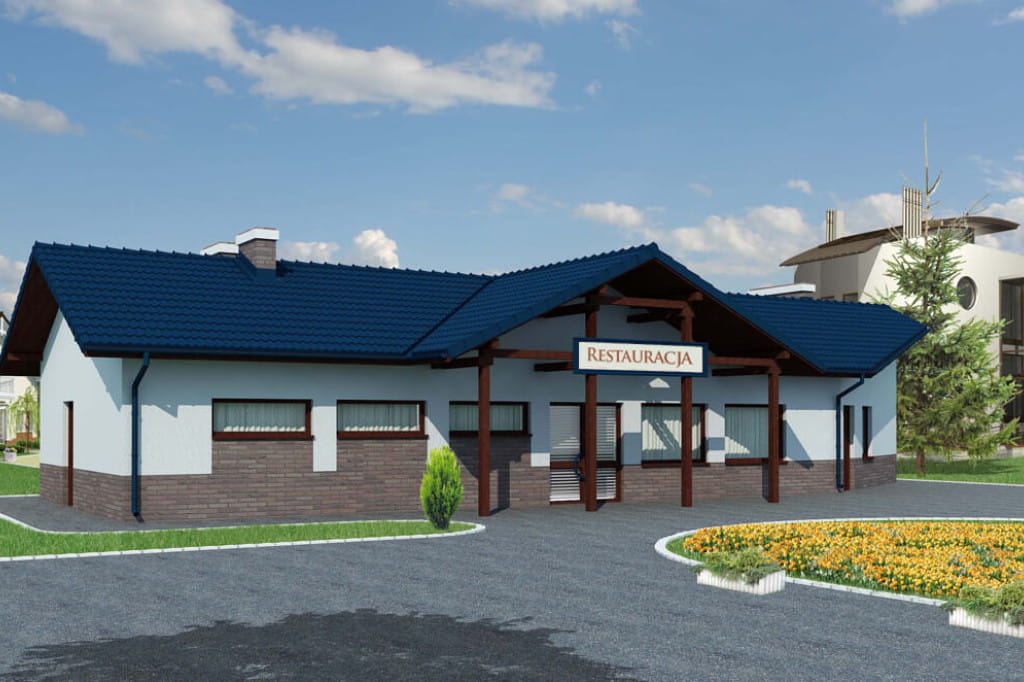

Model

Elewacje

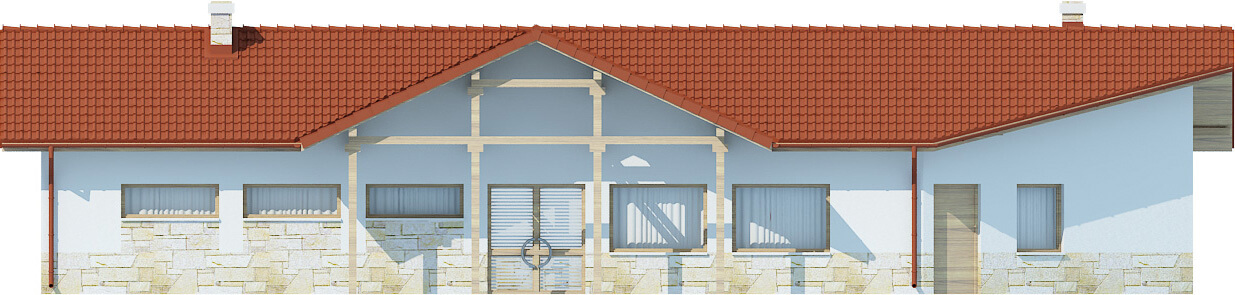

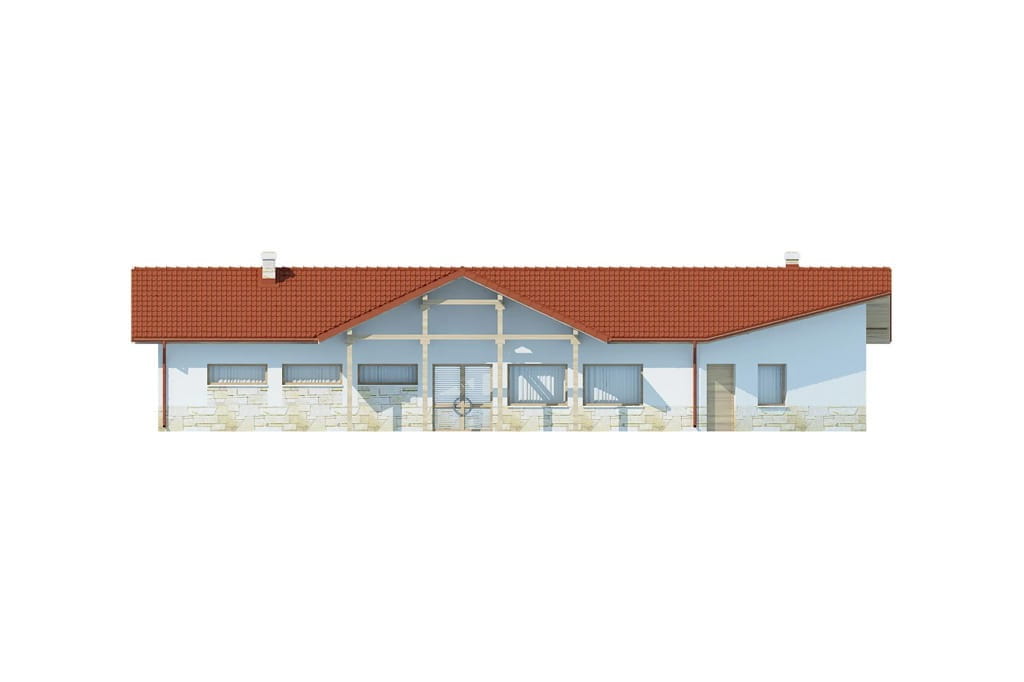

Elewacja frontowa

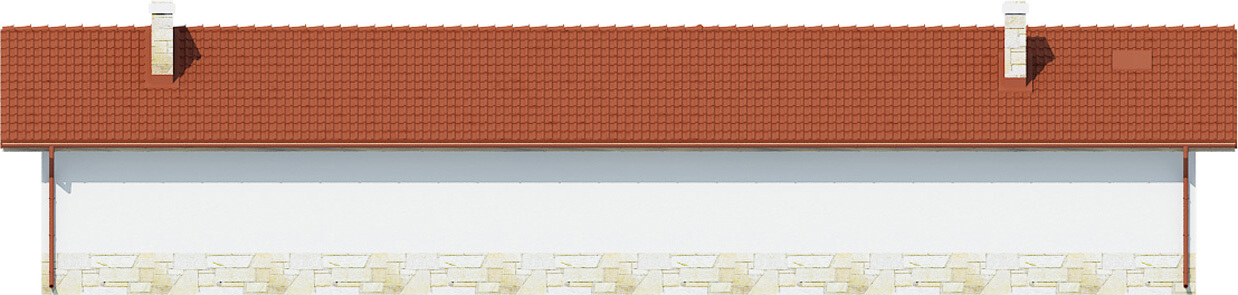

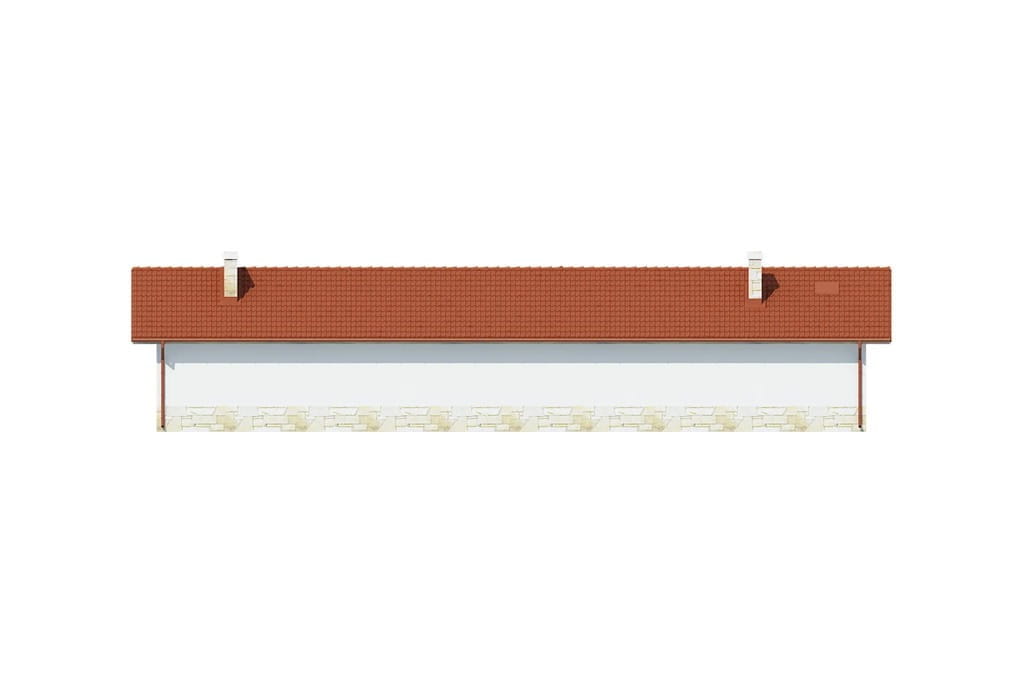

Elewacja ogrodowa

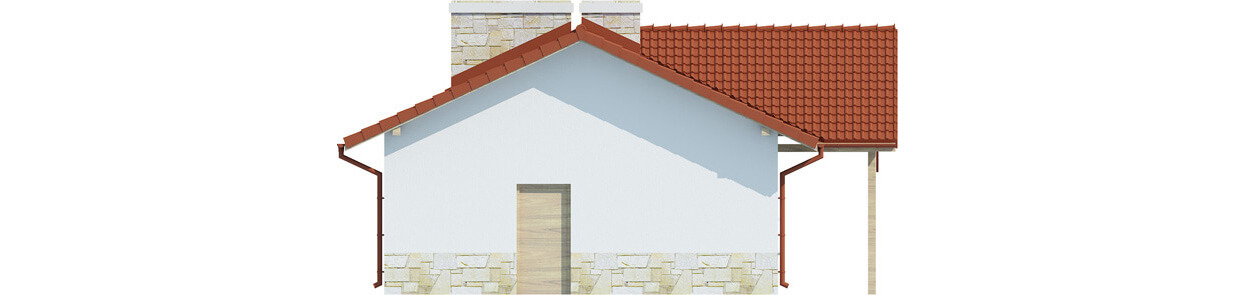

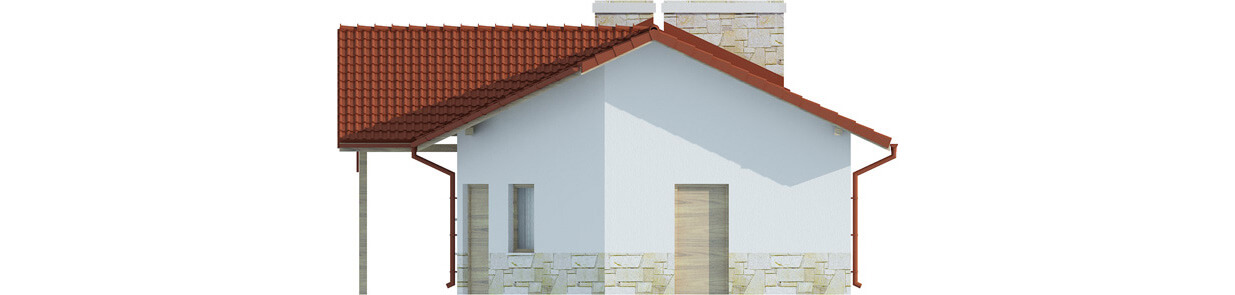

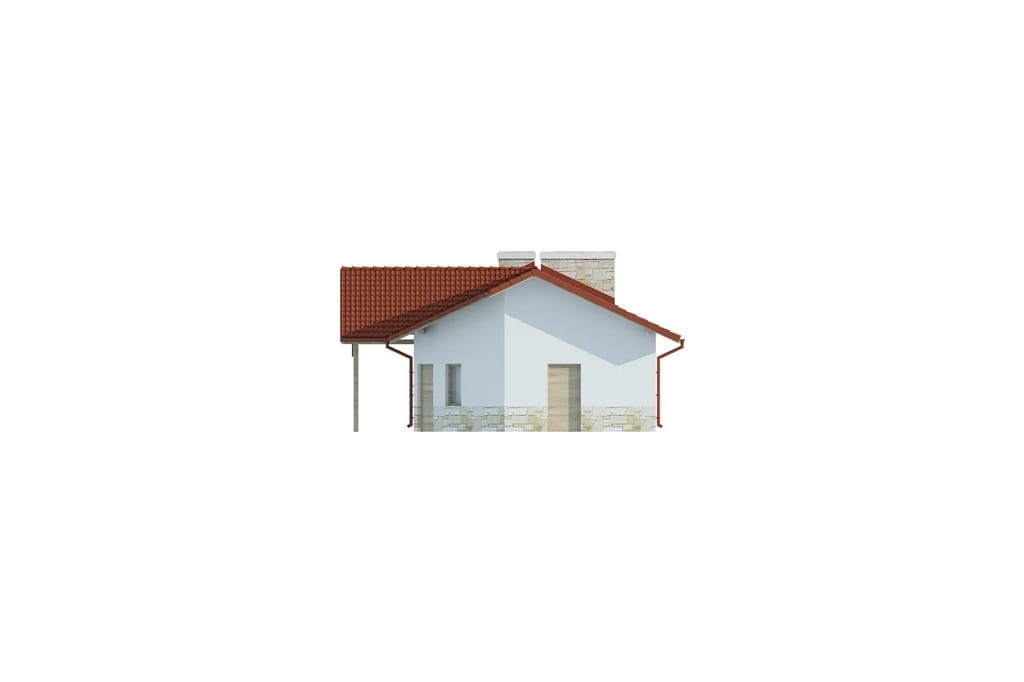

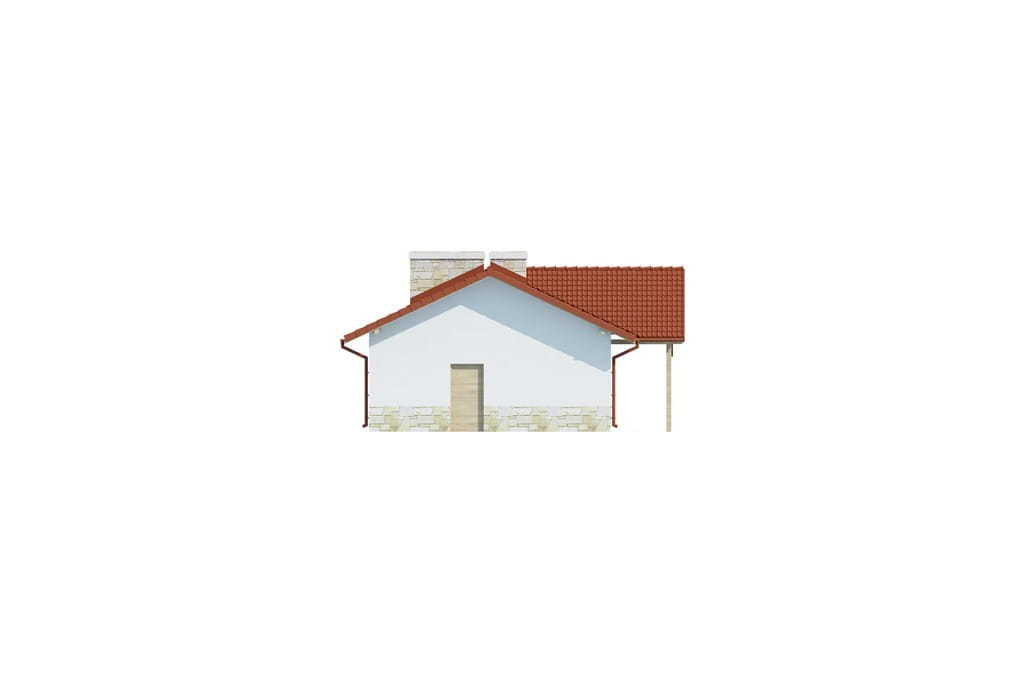

Elewacja boczna

Informacje podstawowe

Technologia: tradycyjna

Ściany zewnętrzne: beton komórkowy 24 cm, styropian 15 cm, tynk zewnętrzny

Ogrzewanie: pompa ciepła do co i cwu

Kąt nachylenia dachu: 25°

Program: sala konsumpcyjna, zaplecze kuchenne, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, kotłownia.

Dla projektu dostępna jest również alternatywna więźba dachowa z prefabrykowanych dźwigarów dachowych z użyciem płytek kolczastych Firmy MITEK INDUSTRIES POLSKA. Do projektu dołączona jest również wycena wykonania dachu w tej technologi.

Koszty budowy sprawdź >>

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk

Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Zawartość projektu sprawdź szczegóły >>

Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:

projekt architektoniczny budowlany
projekt konstrukcyjny budowlany
projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, c.w.u., wentylacja mechaniczna nawiewno - wywiewna kuchni, sali konsumpcyjnej)
projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
projektowana charakterystyka energetyczna
zestawienie materiałów budowlanych
zgoda na zmiany w projekcie

Ogólne kategorie, do których należy ten projekt

Powierzchnia użytkowa (m²) 100 - 150
Powierzchnia zabudowy (m²) 150 - 200
Kąt nachylenia dachu (°) 20 - 25
Szerokość działki/krótszy bok (m) 14 - 16
Wysokość budynku (m) 5 - 6

Podstawowe parametry projektu

Powierzchnia mieszkalna (m²) 144.00
Powierzchnia użytkowa (m²) 147.30
Powierzchnia zabudowy (m²) 191.80
Szerokość budynku/krótszy bok (m) 7.88
Długość budynku/dłuższy bok (m) 23.38
Wysokość budynku (m) 5.46
Szerokość działki/krótszy bok (m) 14.88
Kąt nachylenia dachu (°) 25
Rodzaj dachu dwuspadowy
Piwnica bez podpiwniczenia
Garaż bez garażu
Poddasze brak poddasza

Uzupełniające parametry projektu

Rodzaj technologii* tradycyjna
Strop w budynku* żelbetowy
Układ dachu kalenicowy
Kubatura (m³) 597.50
Liczba kondygnacji 1
Wentylacja* grawitacyjna
Liczba pomieszczeń 14

Dodatkowe parametry projektu

Winda w budynku nie
Przystosowany dla osób niepełnosprawnych tak
Pomieszczenie socjalne tak

* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
