Restauracja, bar

14 250,00 zł

	Projekt na zamówienie dostępny w terminie ustalonym z biurem skontaktuj się >>
	W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >>
	Parametry projektu zobacz >>
	Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >>
	Odbicie lustrzane projektu zobacz >>
	Koszty budowy zobacz >>
	Forum dotyczące tego projektu zobacz >>

Przejdź do opisu projektu i spaceru 3D

	Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >>
	Adaptacja i pozwolenie na budowę zobacz >>
	Jeśli masz pytanie napisz >>

Napisz jeśli masz pytanie

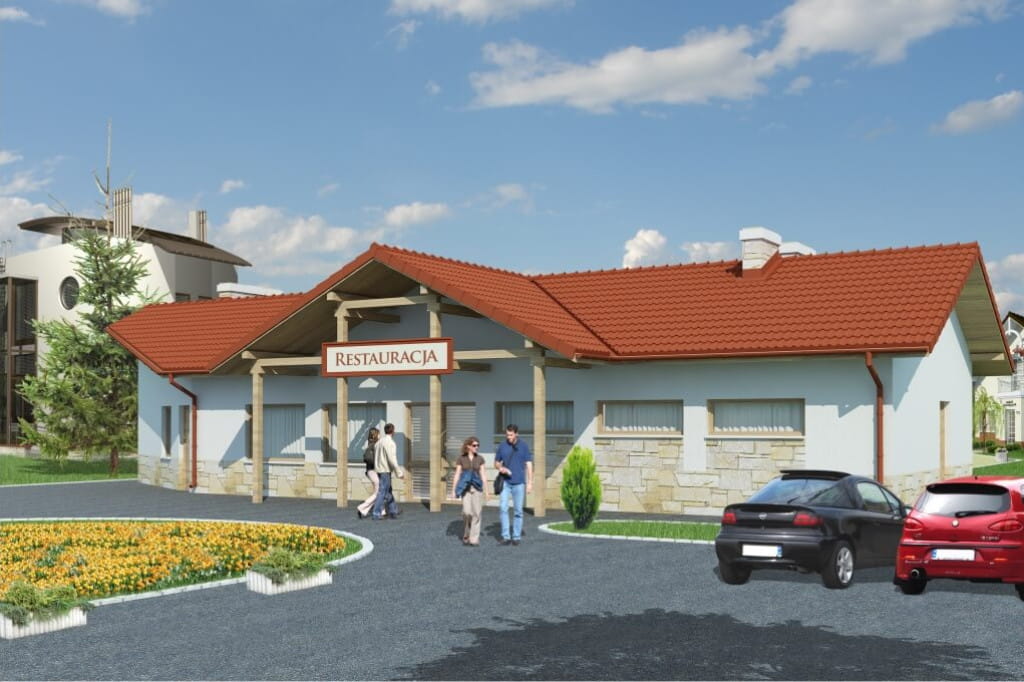

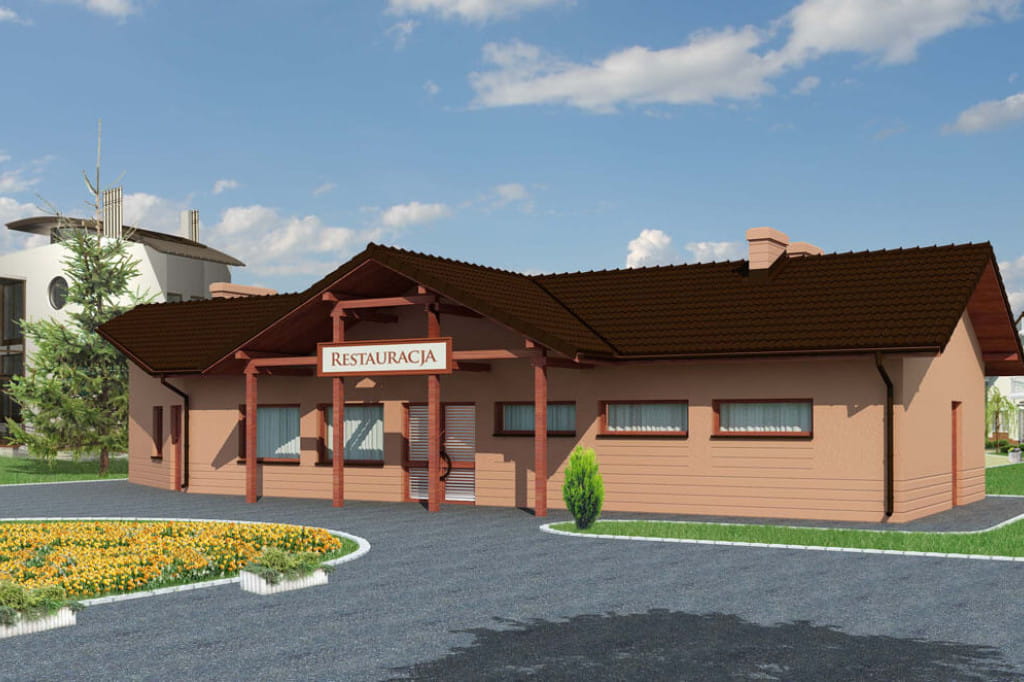

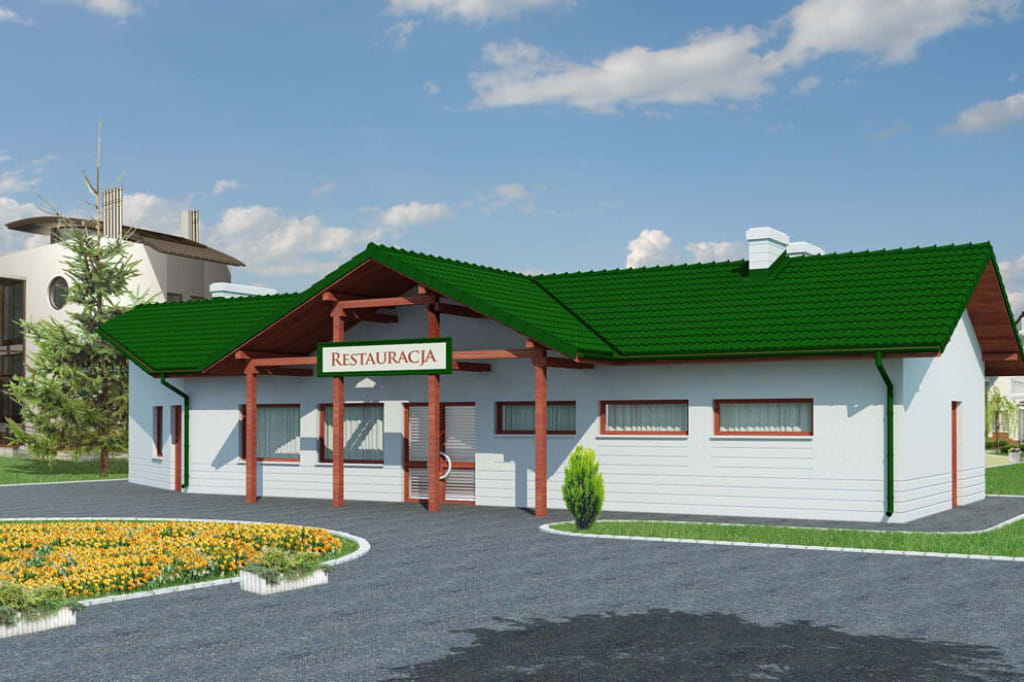

Prezentacja projektu

Opis projektu

Powierzchnia użytkowa: 147,30 m². Budynek parterowy, bez podpiwniczenia.

Komercyjny budynek handlowo-usługowy z przeznaczeniem pod restaurację lub obiekt rekreacyjny. Wyróżnia go ciekawy kształt bryły, która jest stosunkowo prosta, urozmaicona poprzez załamanie narożnika jednej ściany. Dzięki temu nieskomplikowanemu zabiegowi obiekt stał się niepowtarzalny i ciekawszy w ogólnym odbiorze. Jest on znakomity do realizacji na wąskich działkach ze względu na swój bardzo wysłużony kształt. Należy do budynków bardzo elastycznych w kształtowaniu wnętrza ze względu na oparcie konstrukcji na ścianach zewnętrznych.

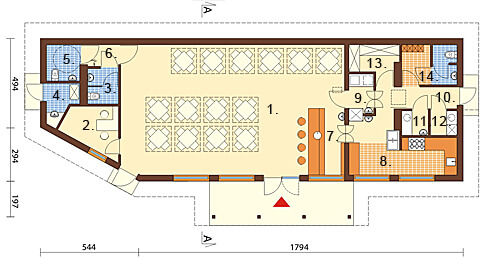

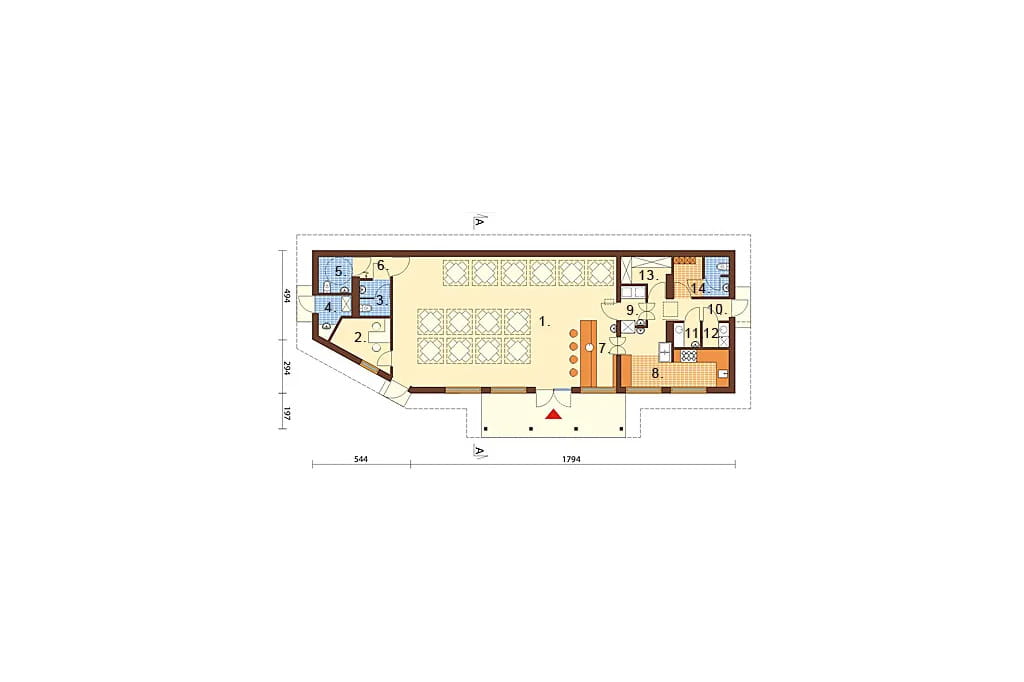

Rzut parteru

Powiększ rzut

Parter:
1. Sala konsumpcyjna 81,4 m²
2. Biuro 7,0 m²
3. Wc 3,3 m²
4. Kotłownia 3,3 m²
5. Wc dla niepełnosprawnych 3,7 m²
6. Przedsionek 2,0 m²
7. Bar 7,4 m²
8. Kuchnia 15,9 m²
9. Zmywalnia 3,1 m²
10. Korytarz 5,3 m²
11. Obieralnia 2,0 m²
12. Pomieszczenie do wyparzania jaj 2,0 m²
13. Magazyn 5,0 m²
14. Pomieszczenie socjalne 6,4 m²

Na parterze zaplanowano bardzo przestronną salę konsumpcyjną, która może się sprawdzić również przy organizacji wesel lub bankietów. W jej narożu, tuż przy wejściu umieszczono bar, bezpośrednio łączący się z kuchnią, co zdecydowanie ułatwia pracę personelowi. Zaplecze tworzą ponadto pomieszczenia socjalne, magazyny, toalety dla gości i pracowników oraz wygodne biuro właściciela.

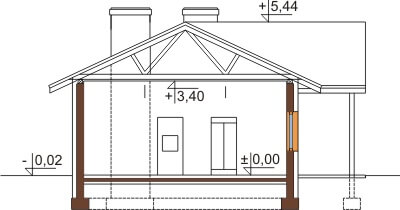

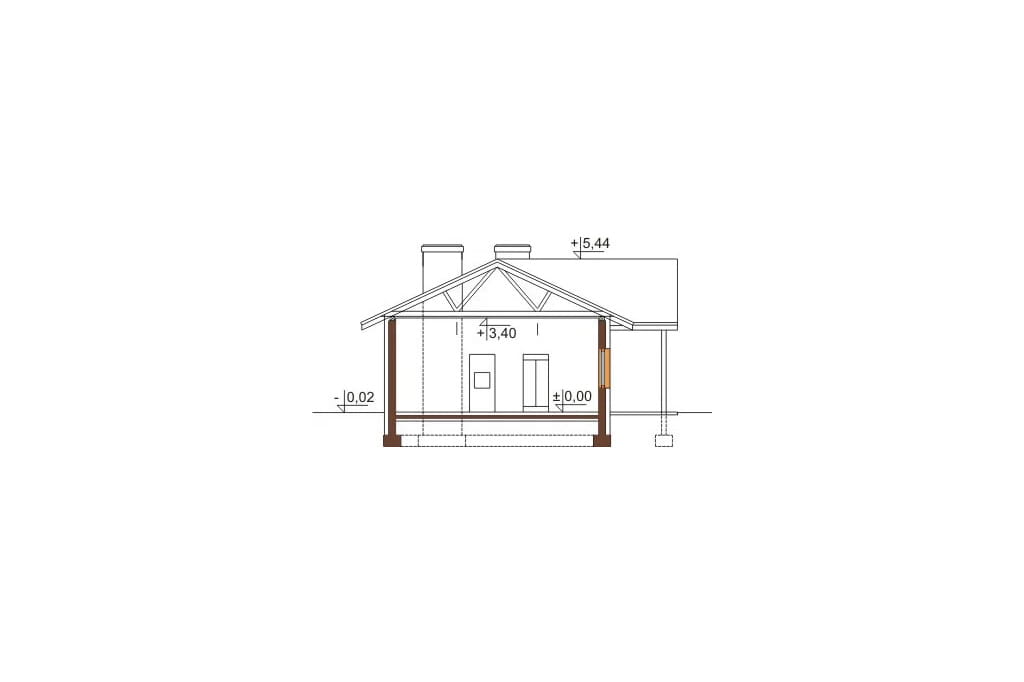

Przekrój

A-A

Konstrukcja budynku jest bardzo prosta i ekonomiczna, a mimo to atrakcyjna wizualnie. Elastyczność i funkcjonalność z pewnością pozwolą na lepsze dostosowanie obiektu do potrzeb każdej osoby.

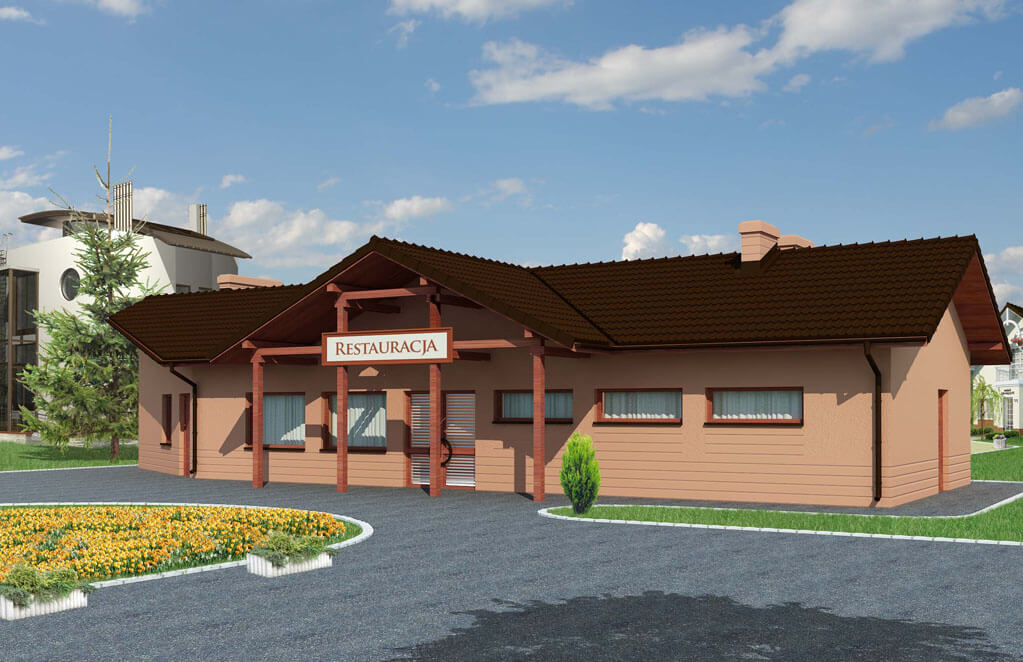

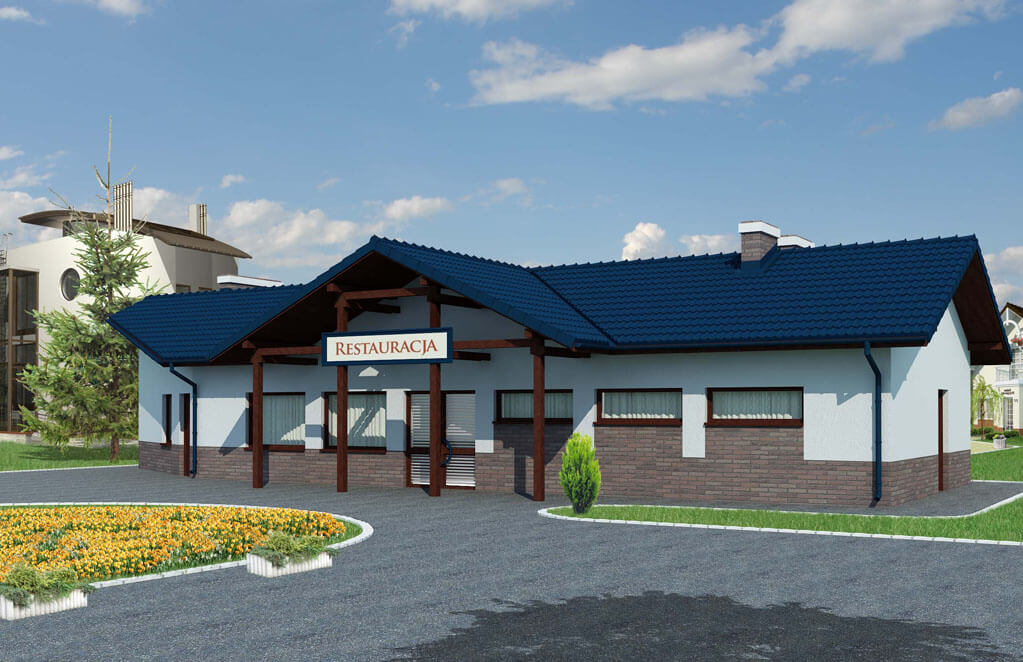

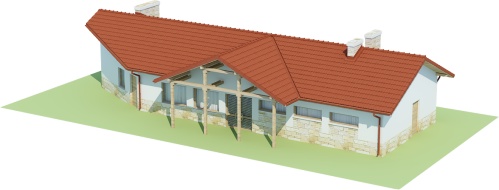

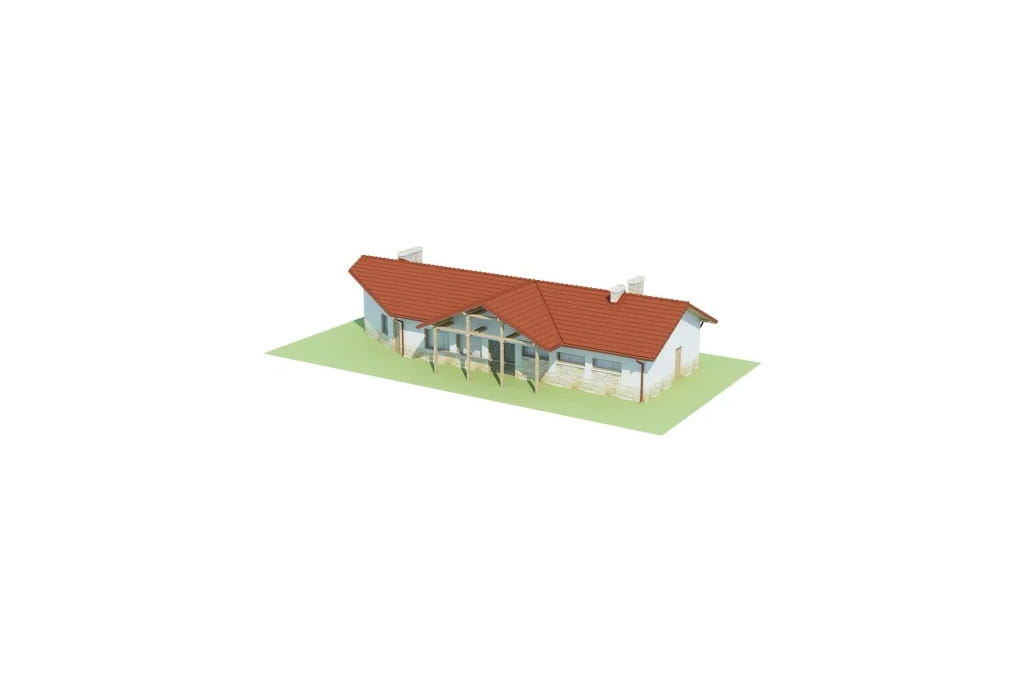

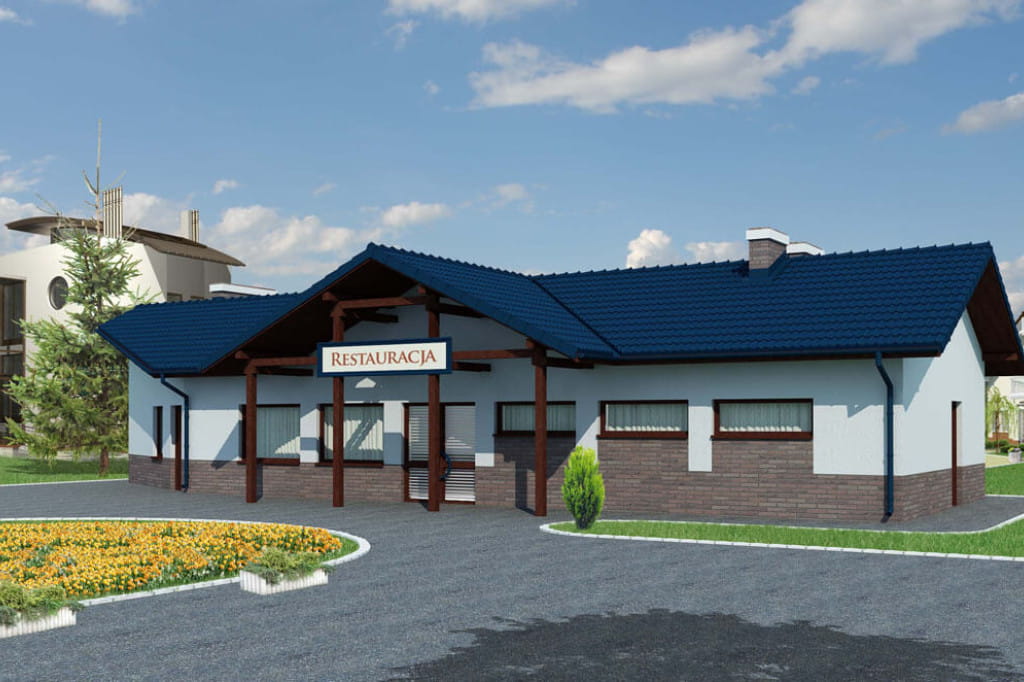

Model

Formę budynku wzbogacono dzięki załamaniu prostego kształtu w jednej ścianie zewnętrznej. Główne wejście zostało zadaszone przez osobny daszek wsparty na drewnianych słupkach, tworzących dodatkowy atut wizualny. Bryła sprawia wrażenie bardzo estetycznej i przyjaznej dla klientów, co z pewnością wpłynie na ilość gości. Co więcej, doświetlenie wnętrza jedynie poprzez elewację frontową stworzy w nim niezwykle przyjemny klimat.

Elewacje

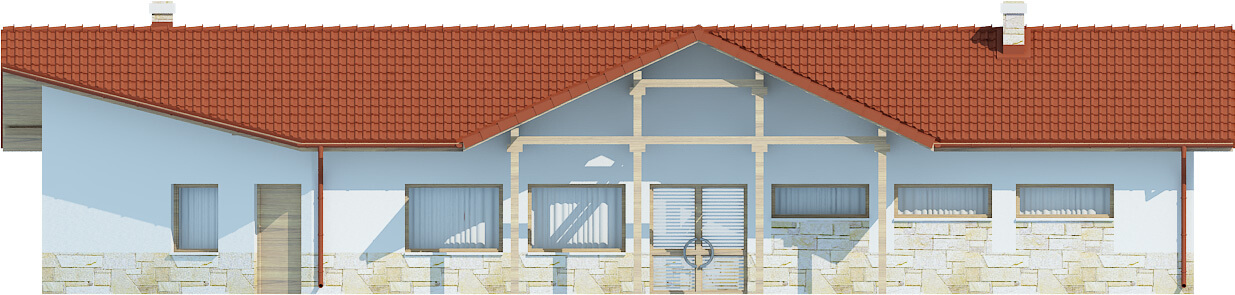

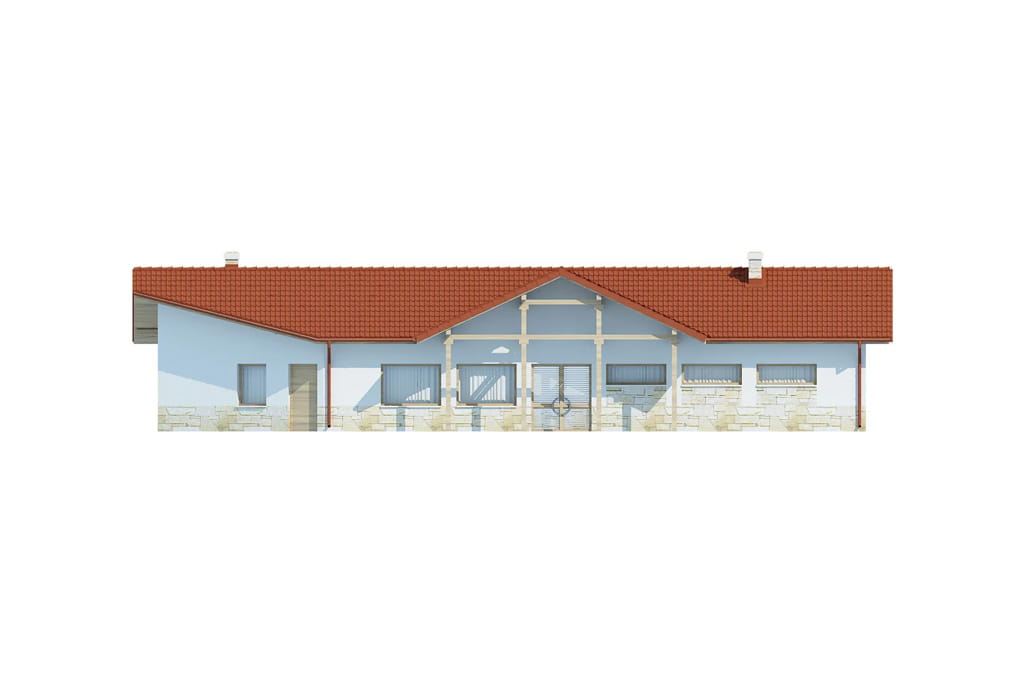

Elewacja frontowa

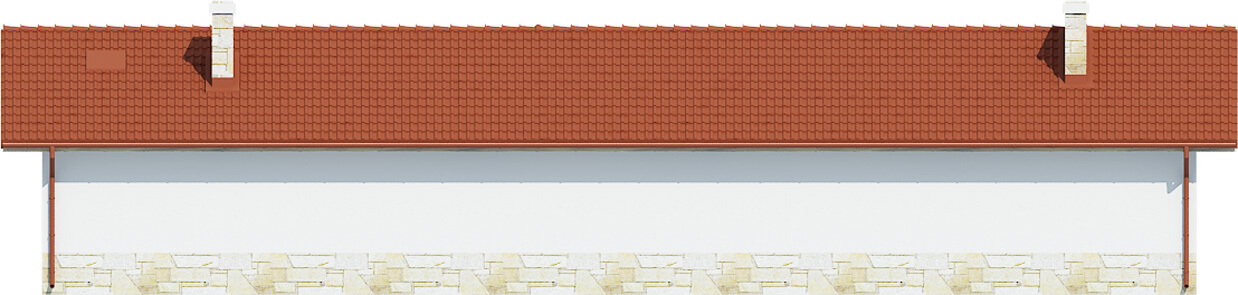

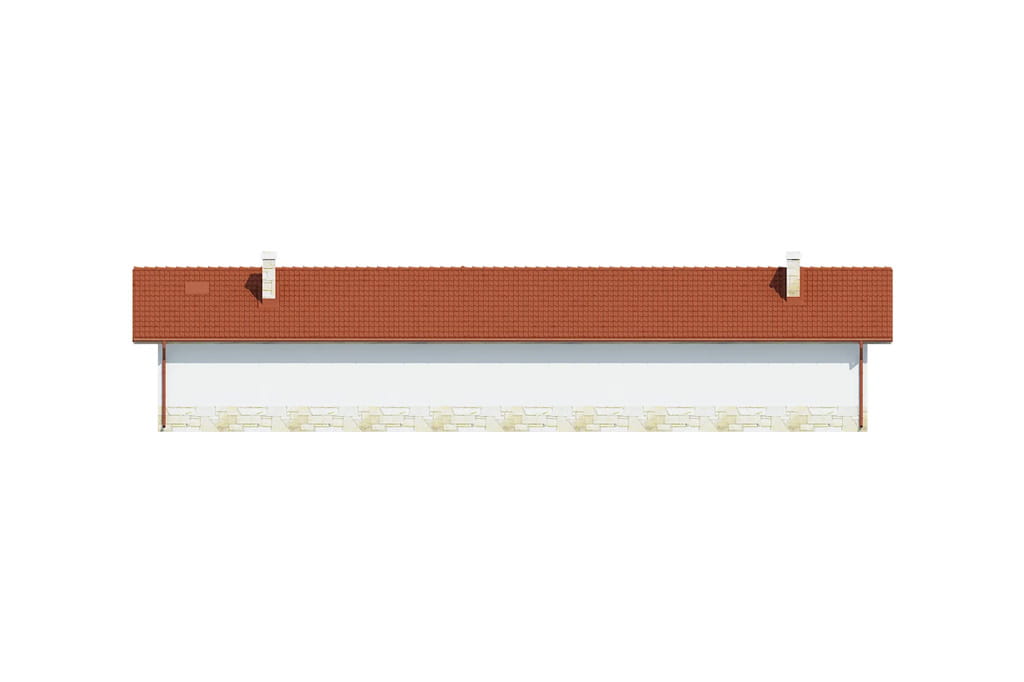

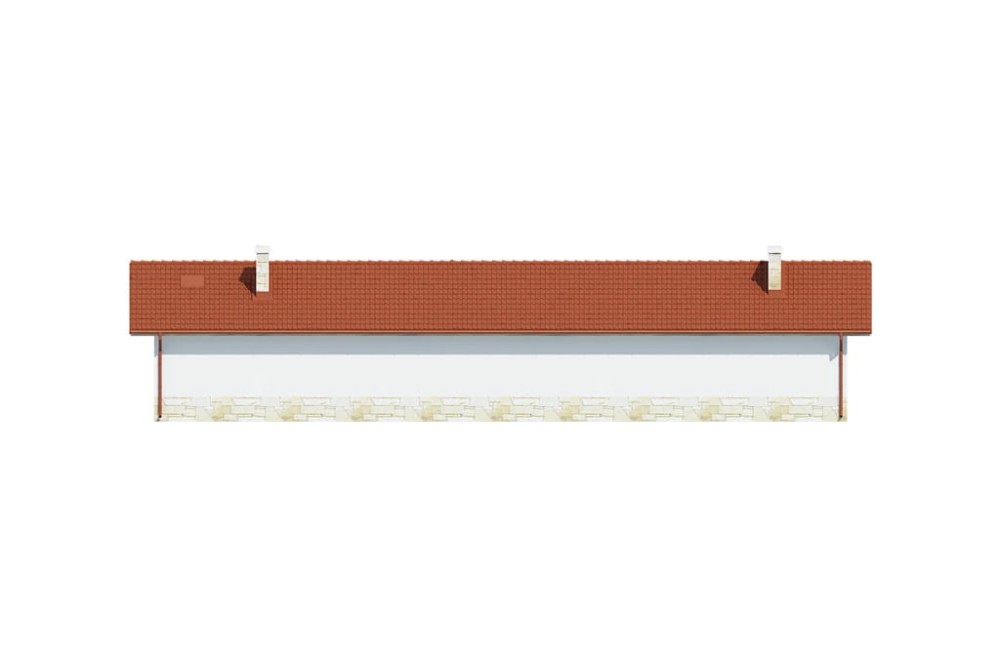

Elewacja ogrodowa

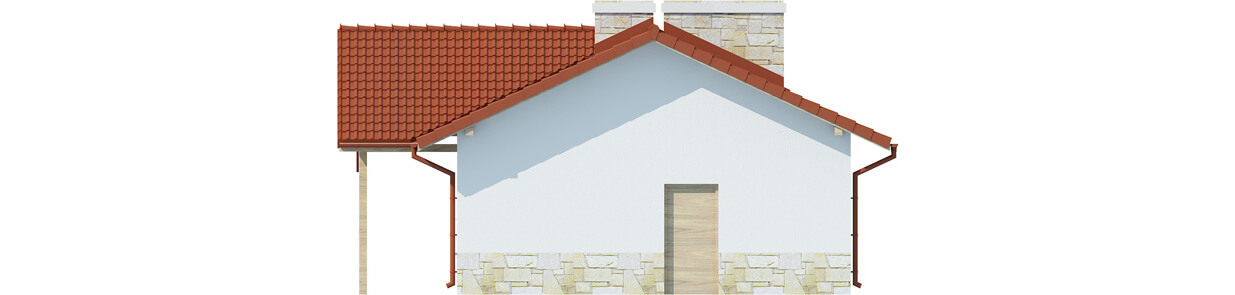

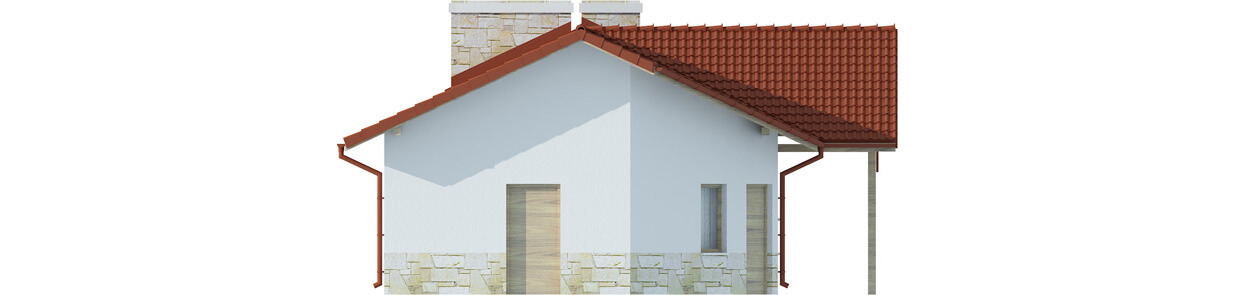

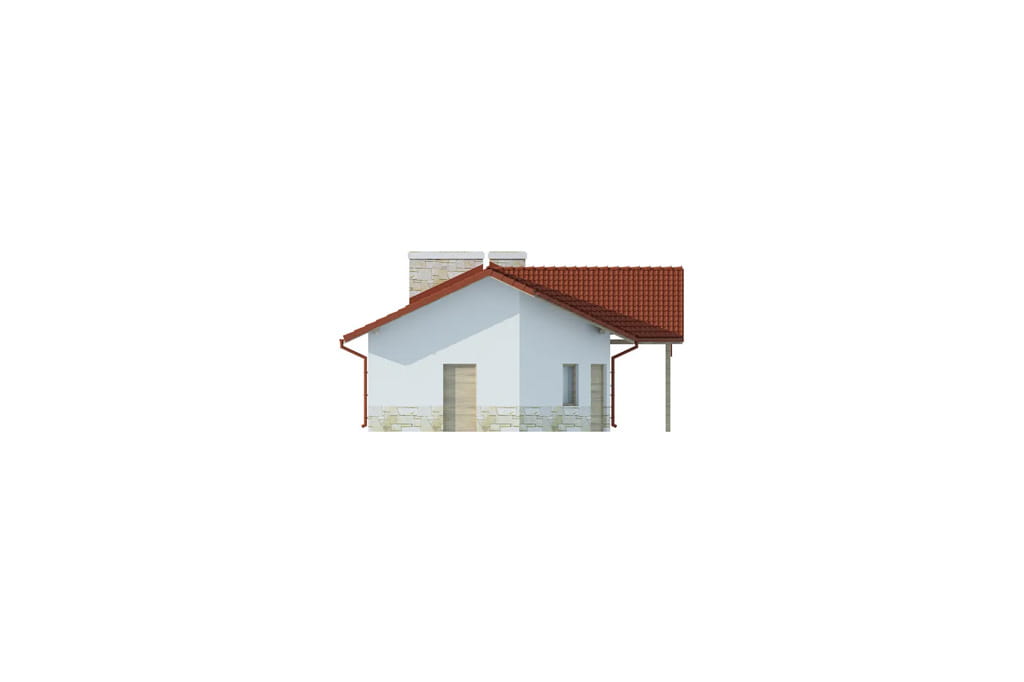

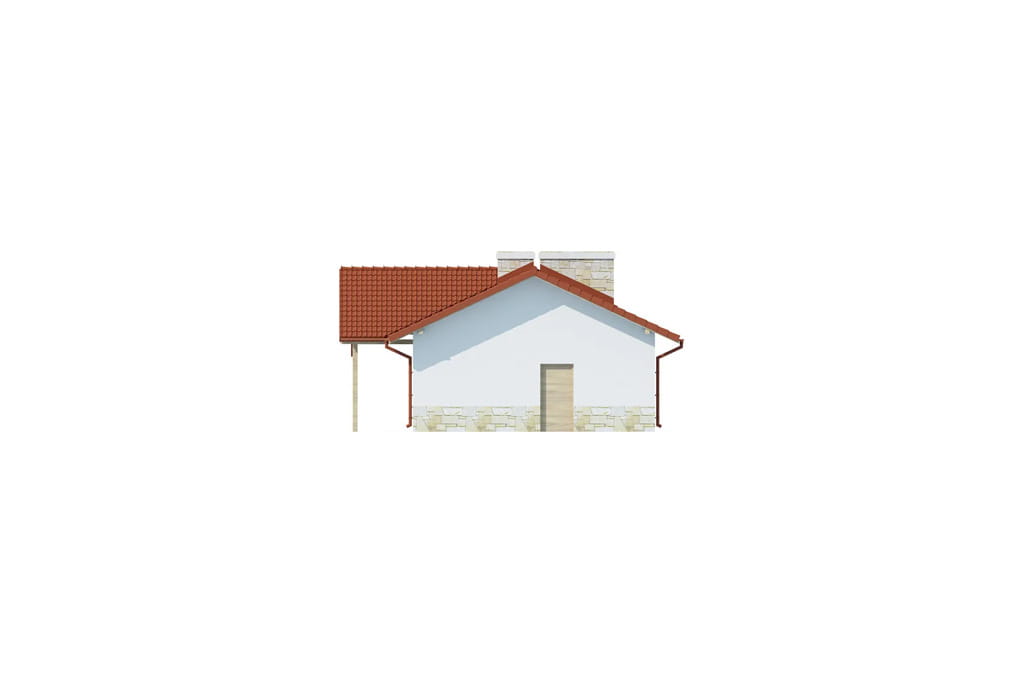

Elewacja boczna

Informacje podstawowe

Technologia: tradycyjna

Ściany zewnętrzne: beton komórkowy 24 cm, styropian 15 cm, tynk zewnętrzny

Ogrzewanie: pompa ciepła do co i cwu

Kąt nachylenia dachu: 25°

Program: sala konsumpcyjna, zaplecze kuchenne, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, kotłownia.

Dla projektu dostępna jest również alternatywna więźba dachowa z prefabrykowanych dźwigarów dachowych z użyciem płytek kolczastych Firmy MITEK INDUSTRIES POLSKA. Do projektu dołączona jest również wycena wykonania dachu w tej technologi.

Koszty budowy sprawdź >>

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk

Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Zawartość projektu sprawdź szczegóły >>

Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:

projekt architektoniczny budowlany
projekt konstrukcyjny budowlany
projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, c.w.u., wentylacja mechaniczna nawiewno - wywiewna kuchni, sali konsumpcyjnej)
projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
projektowana charakterystyka energetyczna
zestawienie materiałów budowlanych
zgoda na zmiany w projekcie

Ogólne kategorie, do których należy ten projekt

Powierzchnia użytkowa (m²) 100 - 150
Powierzchnia zabudowy (m²) 150 - 200
Kąt nachylenia dachu (°) 20 - 25
Szerokość działki/krótszy bok (m) 14 - 16
Wysokość budynku (m) 5 - 6

Podstawowe parametry projektu

Powierzchnia mieszkalna (m²) 144.00
Powierzchnia użytkowa (m²) 147.30
Powierzchnia zabudowy (m²) 191.80
Szerokość budynku/krótszy bok (m) 7.88
Długość budynku/dłuższy bok (m) 23.38
Wysokość budynku (m) 5.46
Szerokość działki/krótszy bok (m) 14.88
Kąt nachylenia dachu (°) 25
Rodzaj dachu dwuspadowy
Piwnica bez podpiwniczenia
Garaż bez garażu
Poddasze brak poddasza

Uzupełniające parametry projektu

Rodzaj technologii* tradycyjna
Strop w budynku* żelbetowy
Układ dachu kalenicowy
Kubatura (m³) 597.50
Liczba kondygnacji 1
Wentylacja* grawitacyjna
Liczba pomieszczeń 14

Dodatkowe parametry projektu

Winda w budynku nie
Przystosowany dla osób niepełnosprawnych tak
Pomieszczenie socjalne tak

* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
