Projekt wielofunkcyjnego budynku gospodarczego o symetrycznej bryle i tradycyjnym charakterze. Jest on założeniem niezwykle elastycznym w kształtowaniu przestrzeni wewnętrznej i pozwoli na dostosowanie budynku do potrzeb wszystkich użytkowników. Bardzo prosta konstrukcja domu i dwuspadowy dach stanowią rozwiązanie ekonomiczne i niezwykle ustawne. Połać urozmaicają dwie lukarny dodatkowo doświetlające przestrzeń poddasza. Budynek przy zachowaniu maksymalnej prostoty jest bardzo atrakcyjny wizualnie.

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

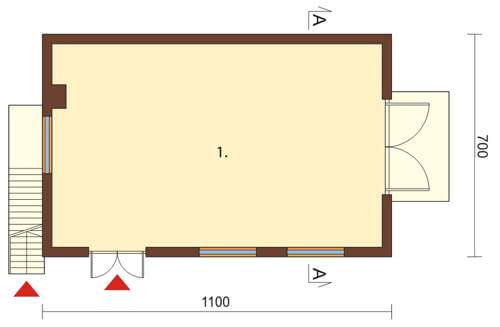

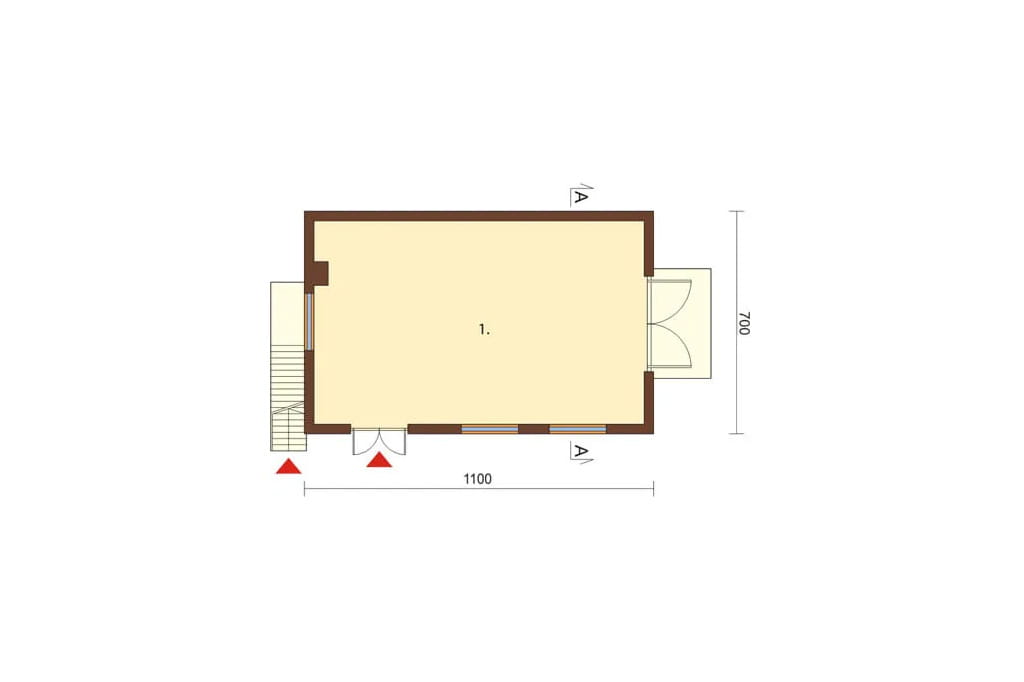

Rzut parteru



Projekt ZG-18 - rzut

1. POMIESZCZENIE GOSPODARCZE 65,0 m²

Na parterze przestrzeń można zaplanować w sposób dowolny. Może pozostać otwarta lub podzielona na mniejsze pomieszczenia poprzez zaplanowanie dodatkowych ścianek działowych. Prowadzą do niej dwa osobne wejścia.

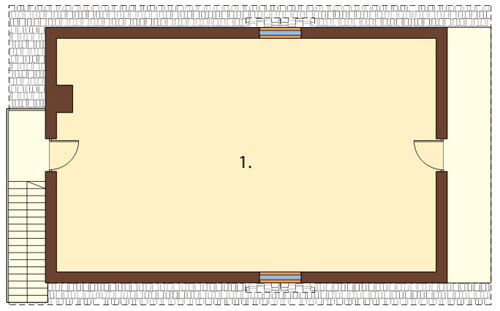

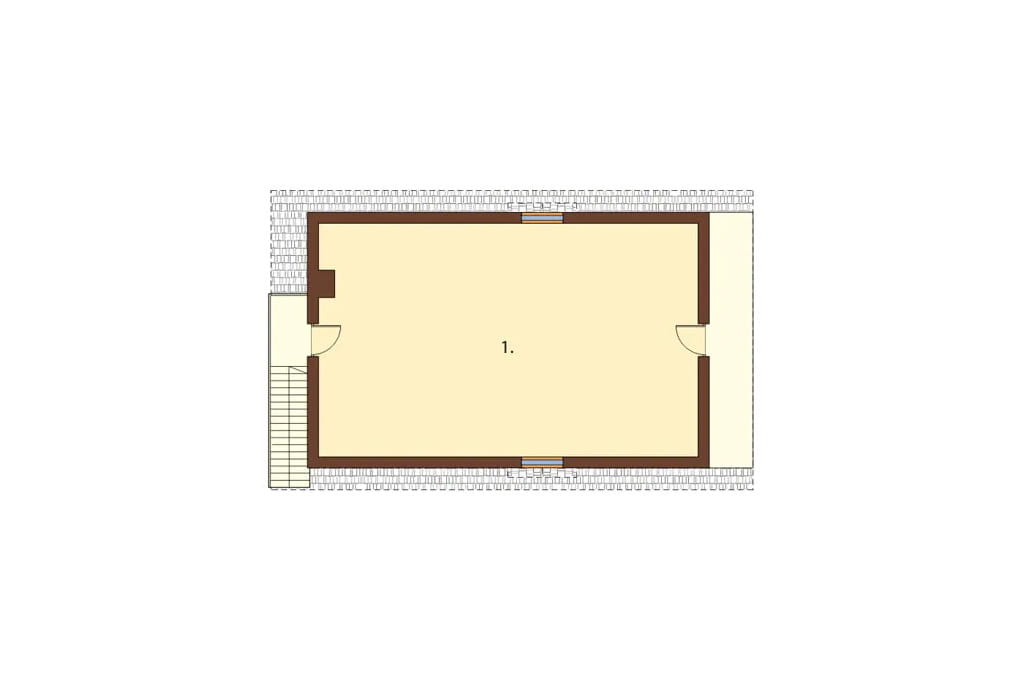

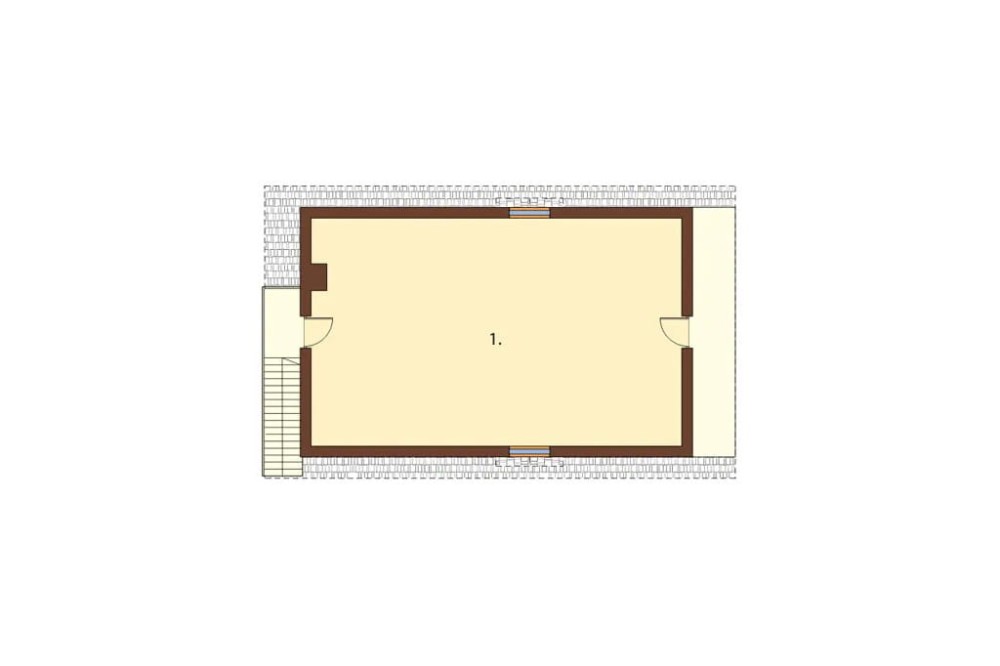

Rzut poddasza



Projekt ZG-18 - rzut

1. STRYCH 32,5 m²

Poddasze, podobnie jak parter jest otwarty i elastyczny w kształtowaniu. Dostęp do niego zapewniają schody zewnętrzne, a przestrzeń dodatkowo powiększa przestronny balkon w elewacji bocznej.

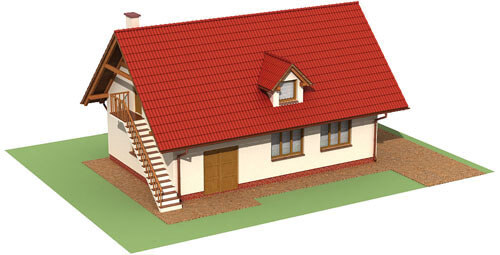

Model

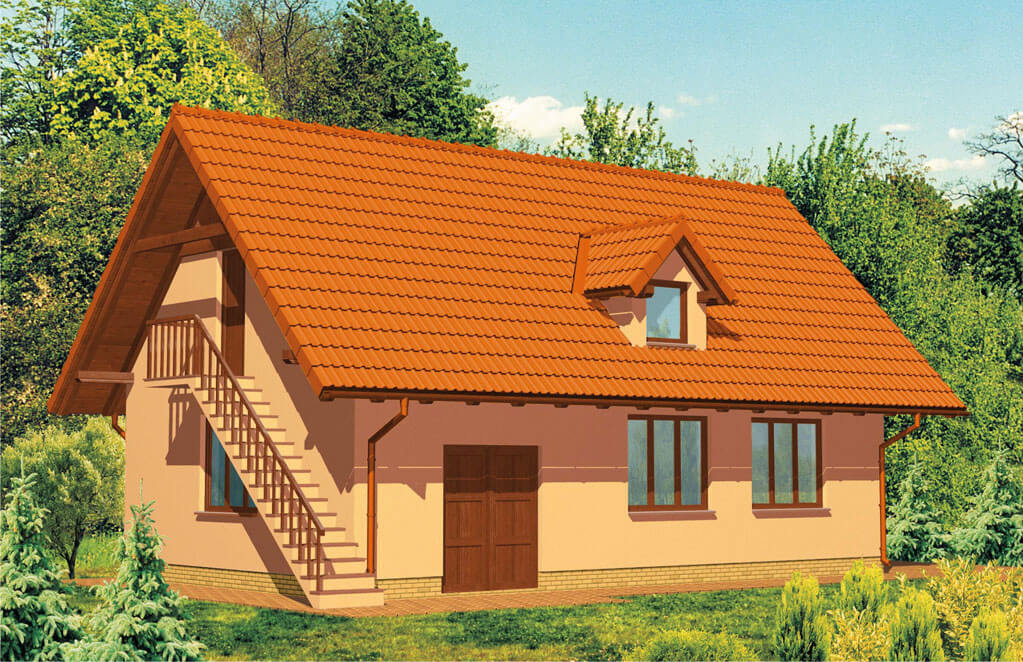

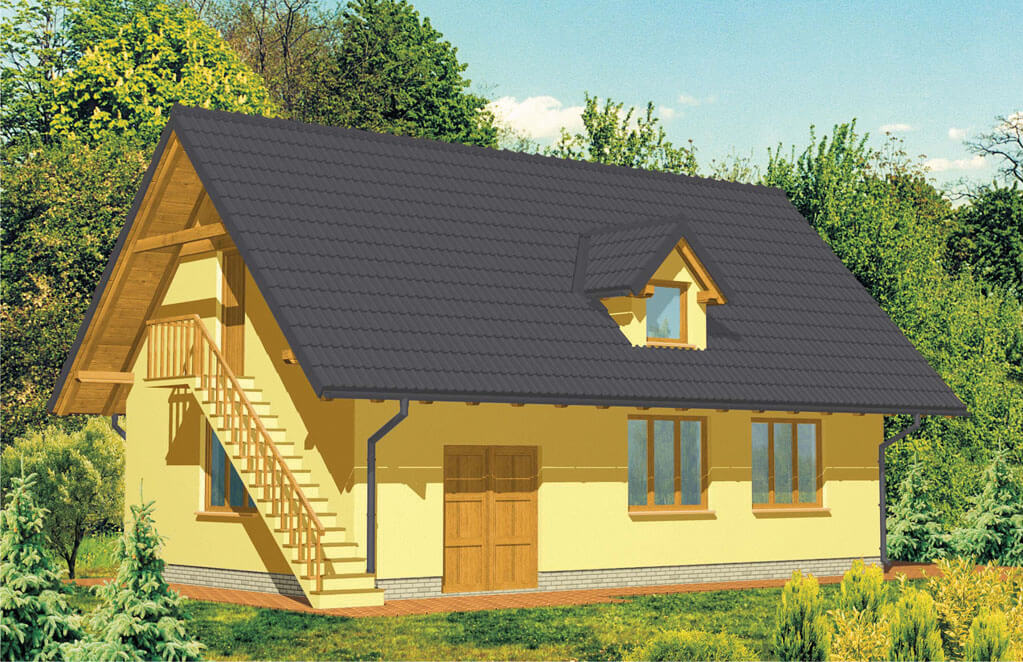

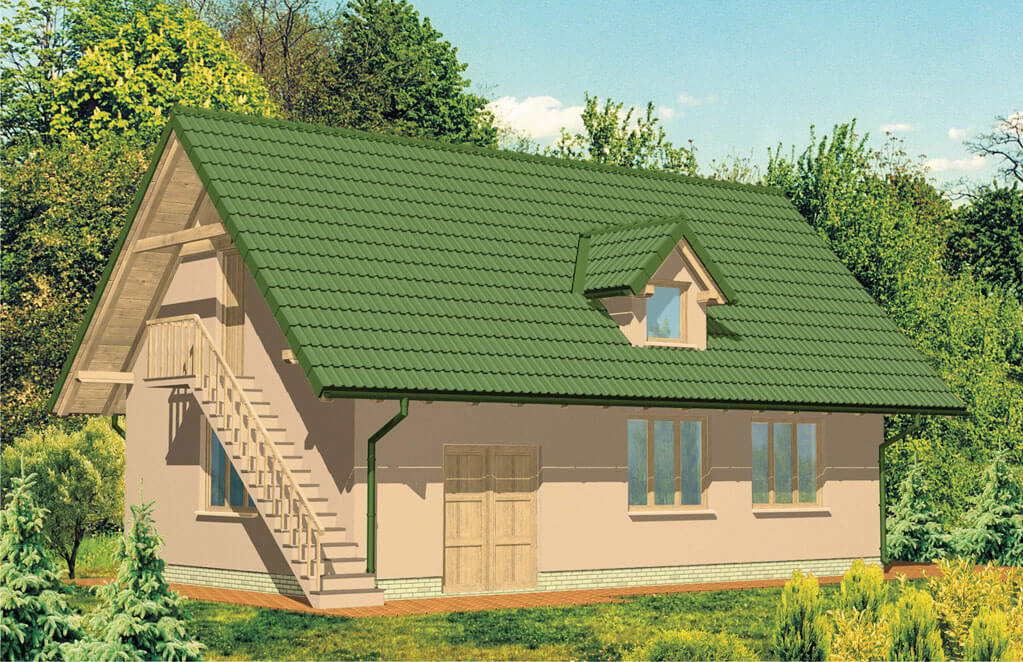

Projekt ZG-18 - model Bryła budynku bez przesunięć jest bardzo funkcjonalna. Dodatkowo umożliwia mniejsze straty ciepła ze względu na ograniczenie mostków termicznych, często pojawiających się przy dużej liczbie załamań. Forma jest przy tym bardzo zgrabna, przekryta dachem o dość dużym nachyleniu połaci i z dodatkowymi dwoma lukarnami umieszczonymi osiowo w elewacji frontowej i ogrodowej.

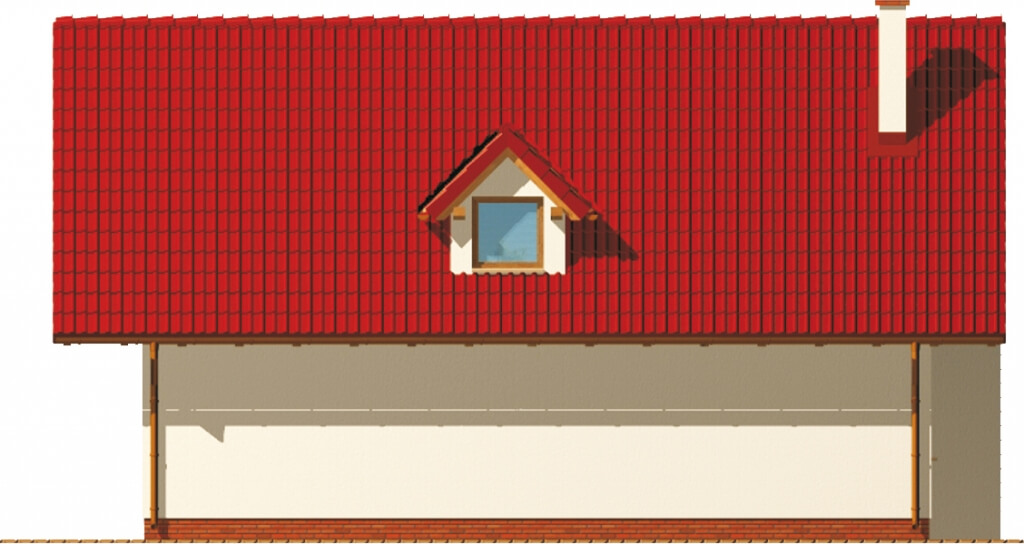

Elewacje



Projekt ZG-18 - elewacja

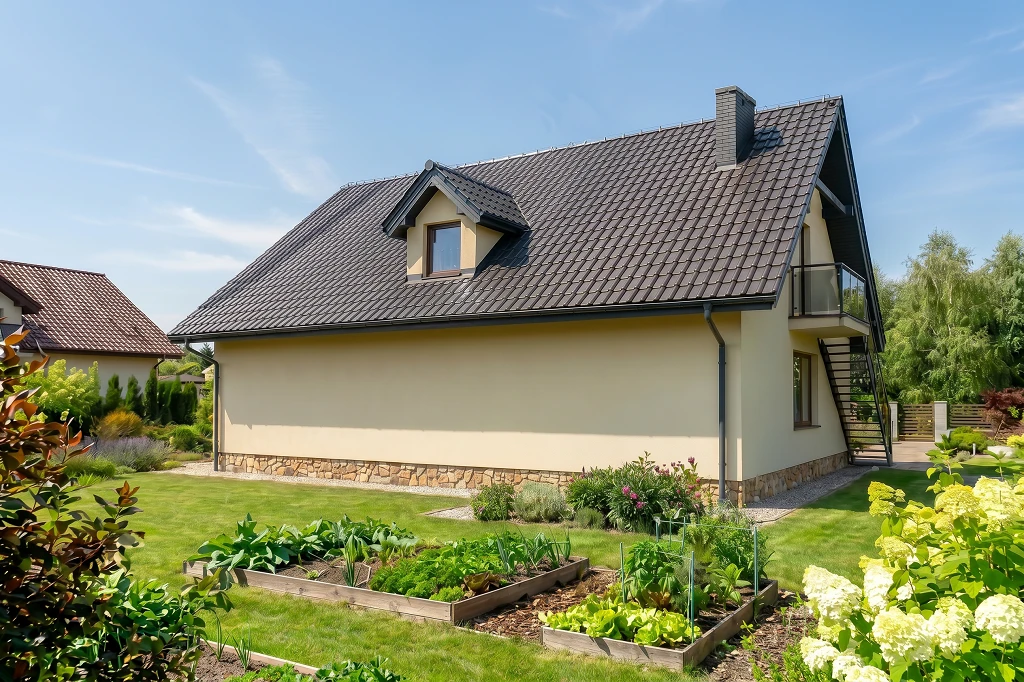

elewacja ogrodowa
Projekt ZG-18 - elewacja

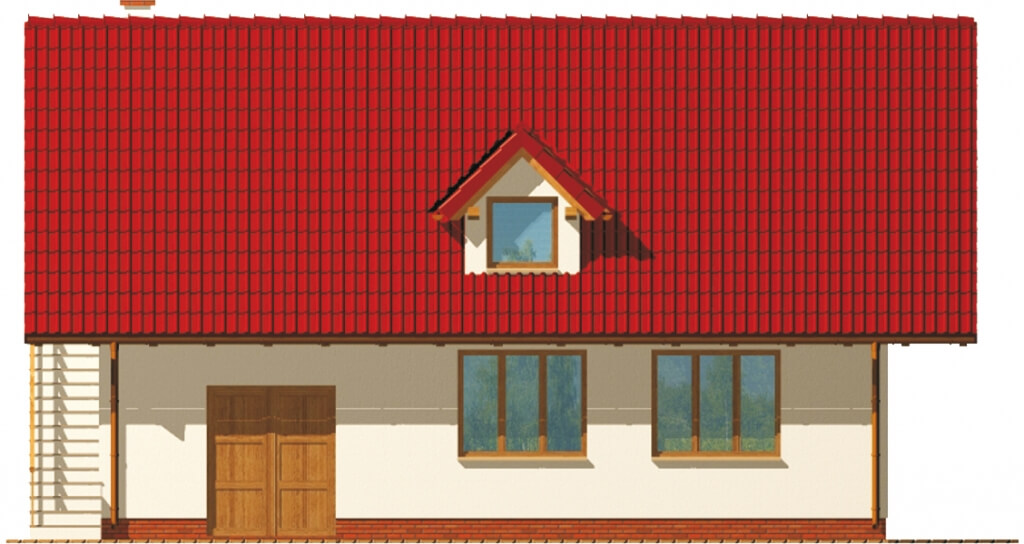

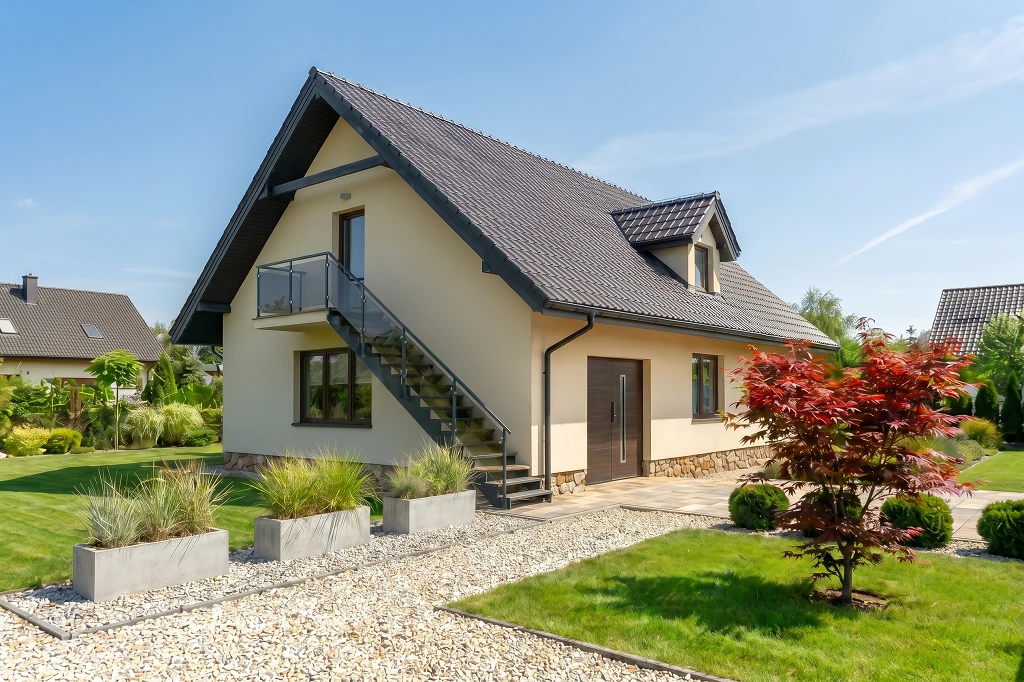

elewacja frontowa
Projekt ZG-18 - elewacja

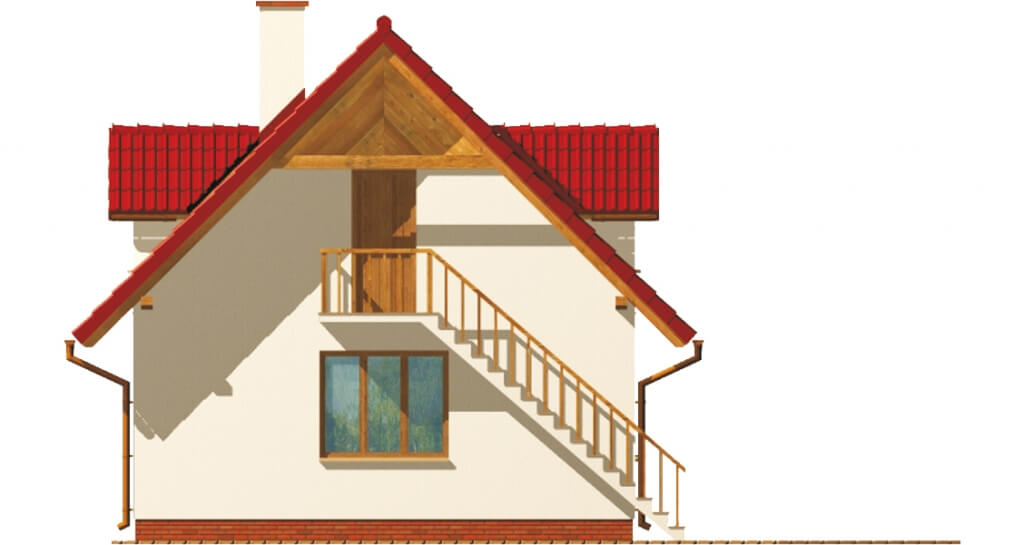

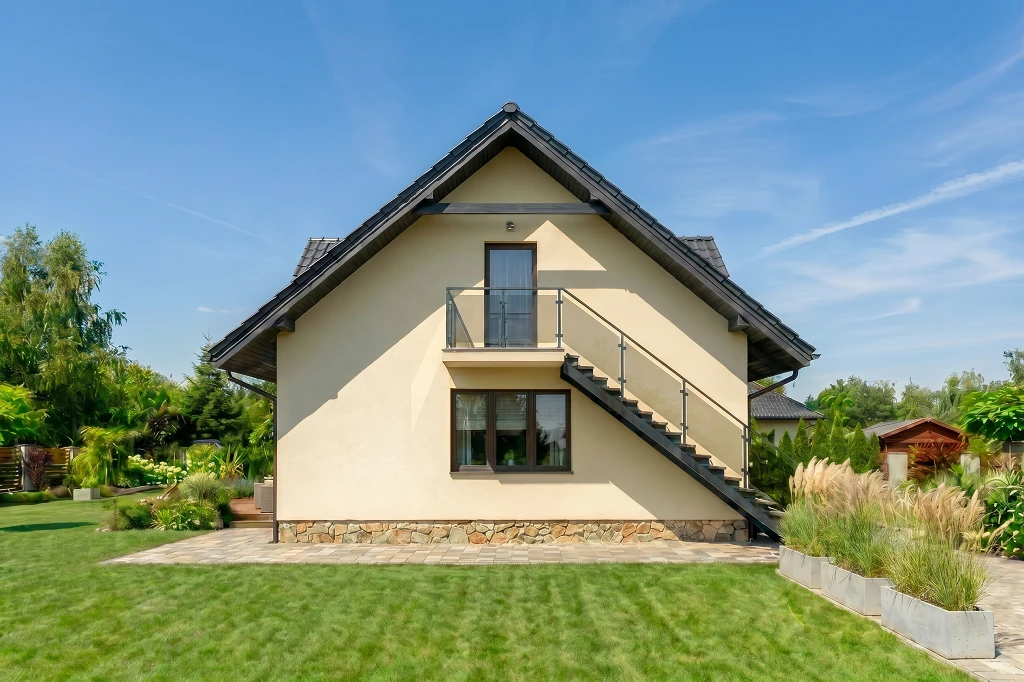

elewacja boczna
Projekt ZG-18 - elewacja

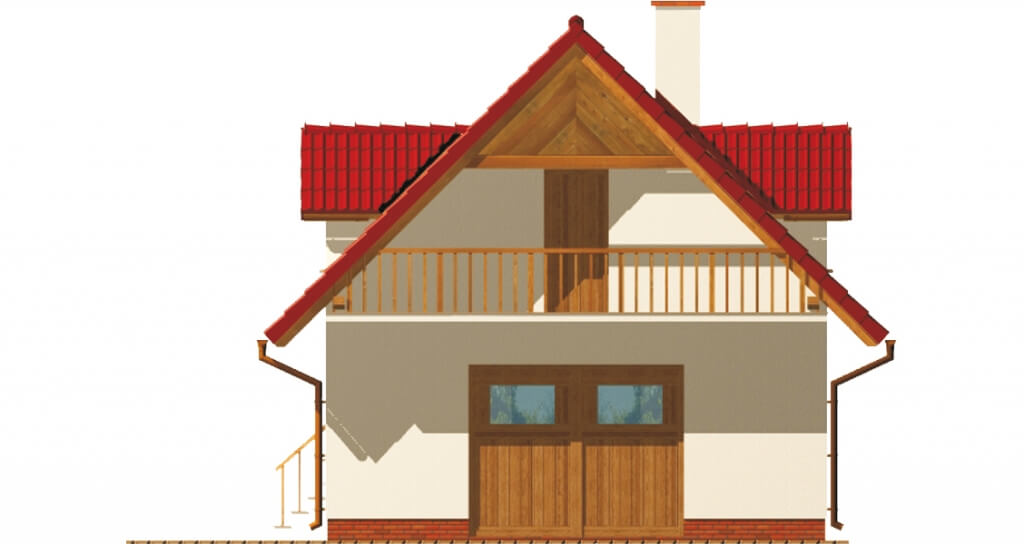

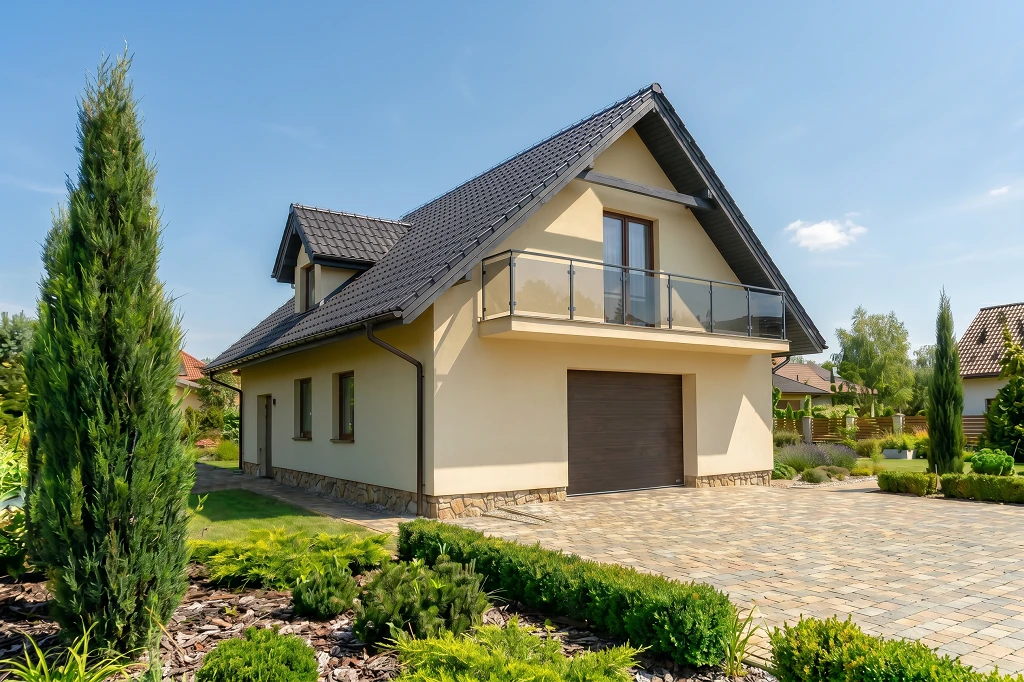

elewacja boczna

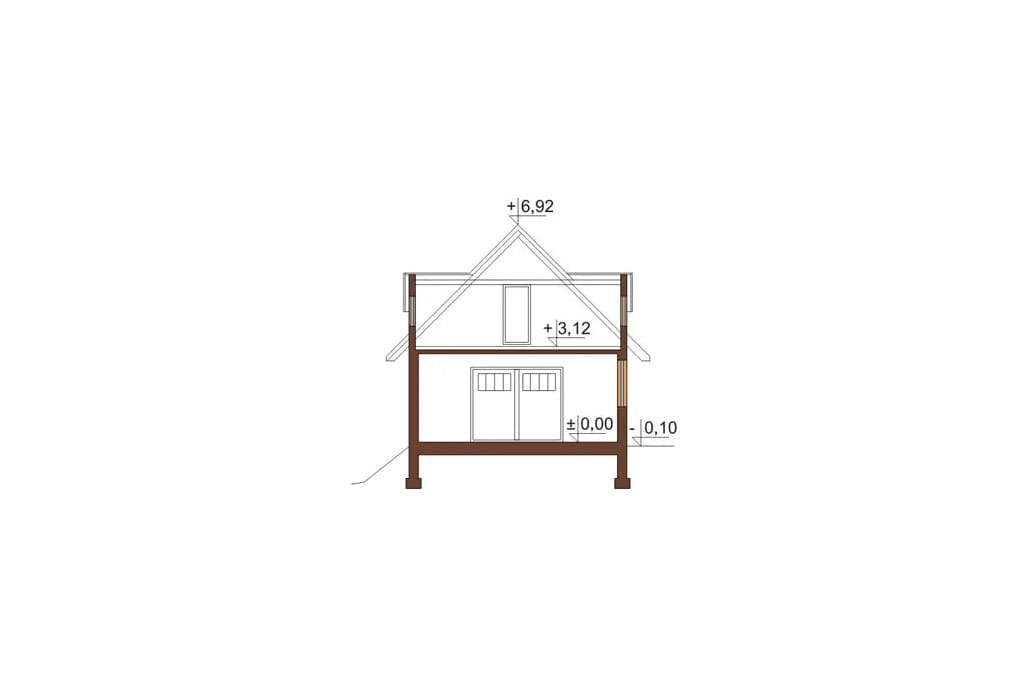

Przekrój



Projekt ZG-18 - przekrój
Symetryczna bryła i bardzo prosta konstrukcja oparta na ścianach zewnętrznych korzystnie wpłynie na ekonomiczność budowy i ograniczenie strat energii. Elastyczność wnętrza jest dodatkowym atutem całego projektu.
Zadaj pytanie dotyczące tego projektu  kliknij

Budynek gospodarczy wielofunkcyjny, parterowy bez podpiwniczenia, z poddaszem użytkowym. Wykonany w technologii tradycyjnej. Kąt nachylenia dachu wynosi 45°. Program: pomieszczenie gospodarcze, strych.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- kosztorys inwestorski z pełnym przedmiarem robót (w cenie projektu)
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 77.00 m²
Powierzchnia użytkowa: 97.50 m²
Kubatura: 330.00 m³
Szerokość działki: 14.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 2
Kąt nachylenia dachu: 45°
Pokój na parterze: Nie
Wysokość budynku: 7.02 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: z garażem
Piwnica: bez podpiwniczenia
Poddasze: strych
Typ: gospodarcze, projekt budynku gospodarczego
Technologia: tradycyjna

Architekt: Teresa Jakubowska
