Budynek produkcyjno-magazynowo-usługowy
Kod: LK-170 u
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu

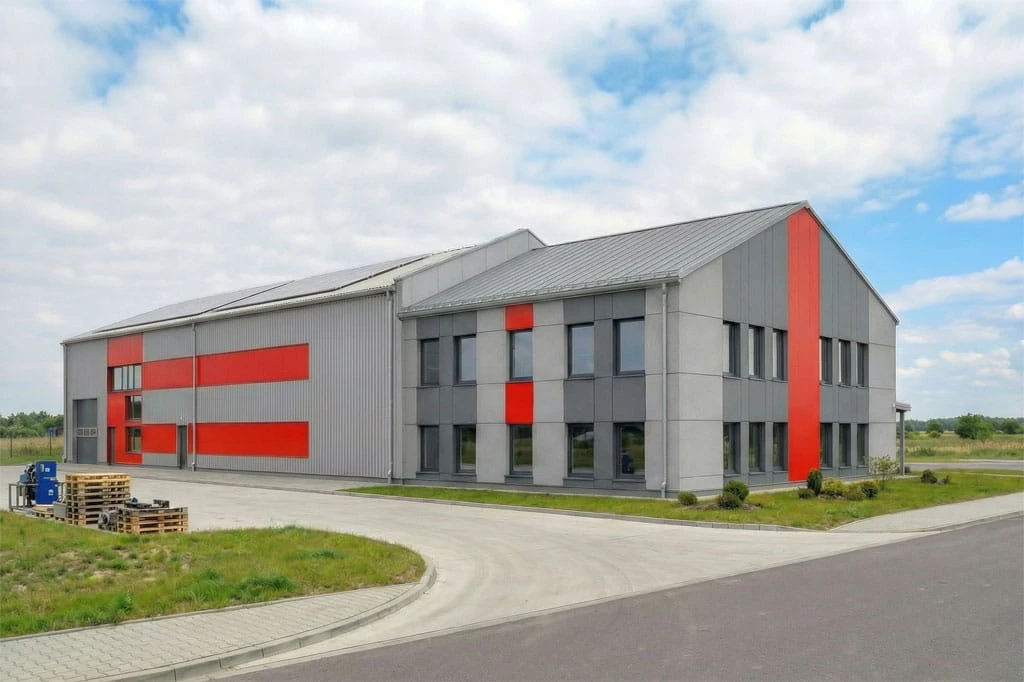

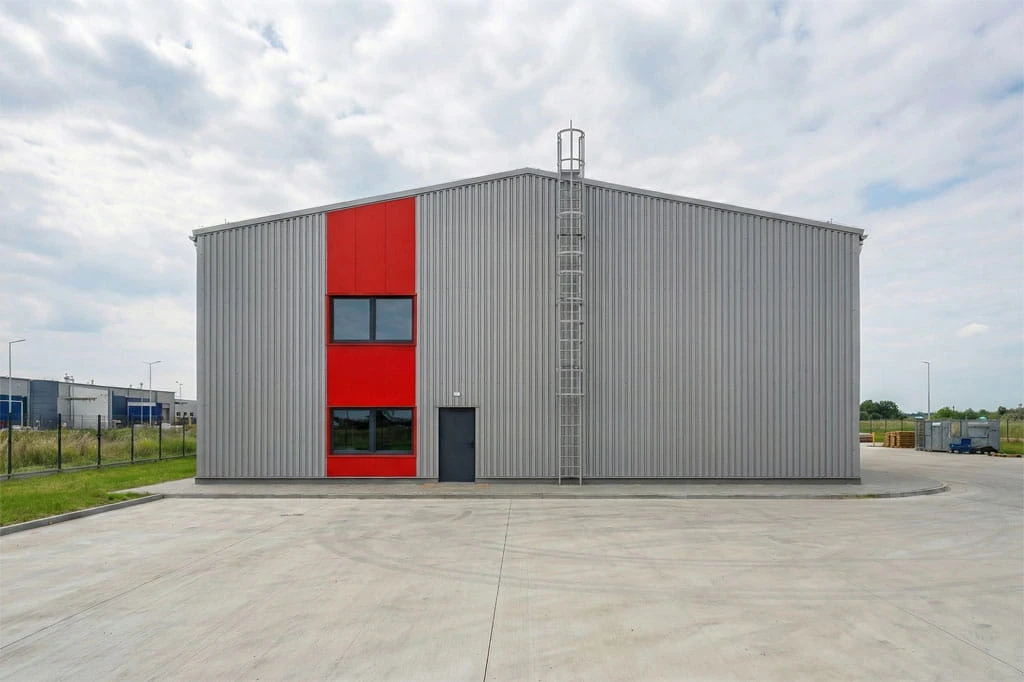

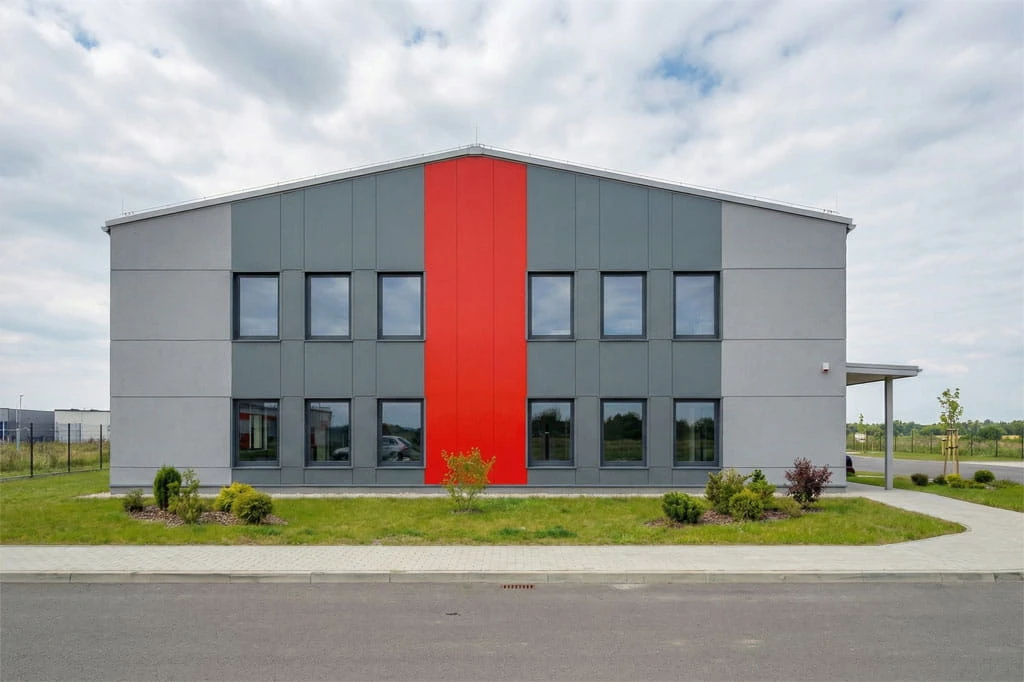

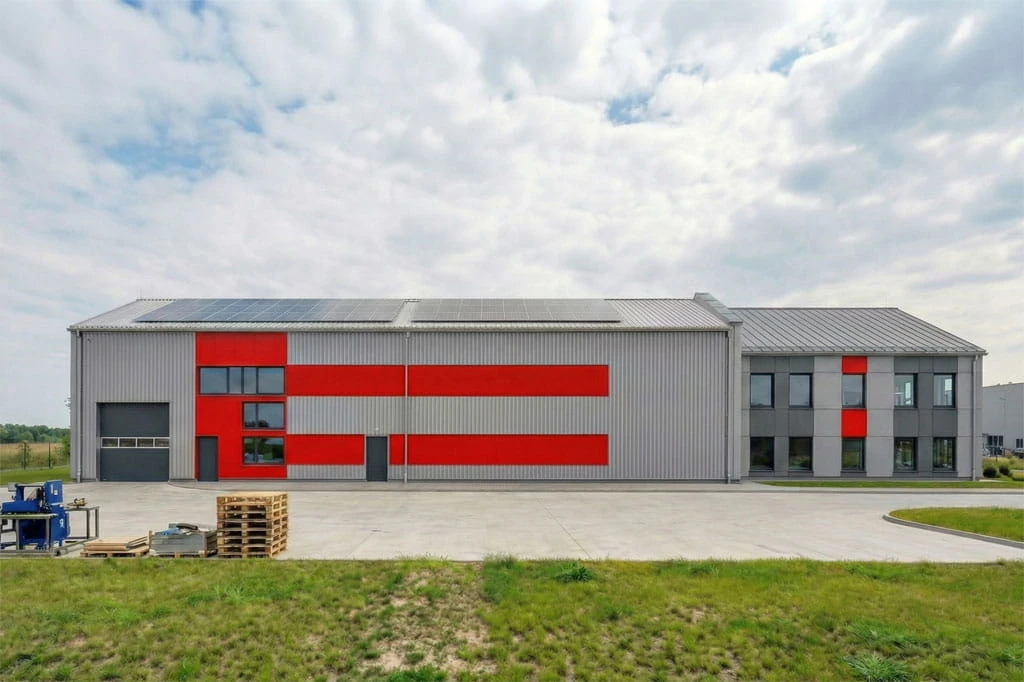

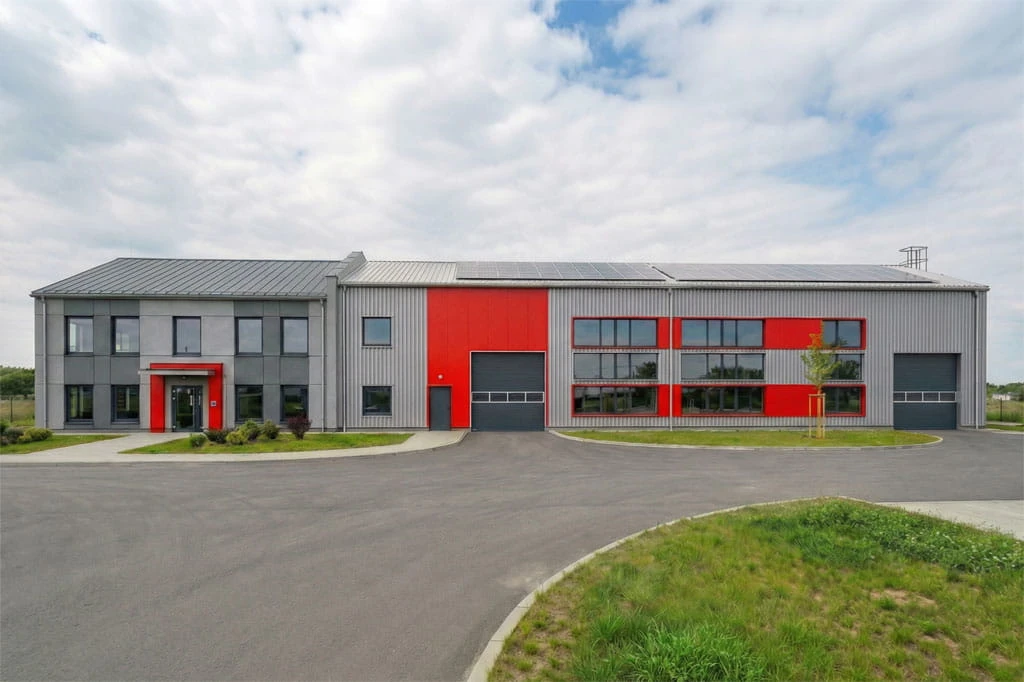

Budynek pełniący funkcję produkcyjno - magazynowo - usługową (biurową). Składa się z dwóch części: dwukondygnacyjnego budynku biurowo-laboratoryjnego (część usługowa) i jednokondygnacyjnej hali magazynowo-produkcyjnej (część produkcyjno-magazynowa). Przewidywane zatrudnienie około 15-20 pracowników. W części usługowej zaprojektowano zaplecze dla pracowników biurowych.

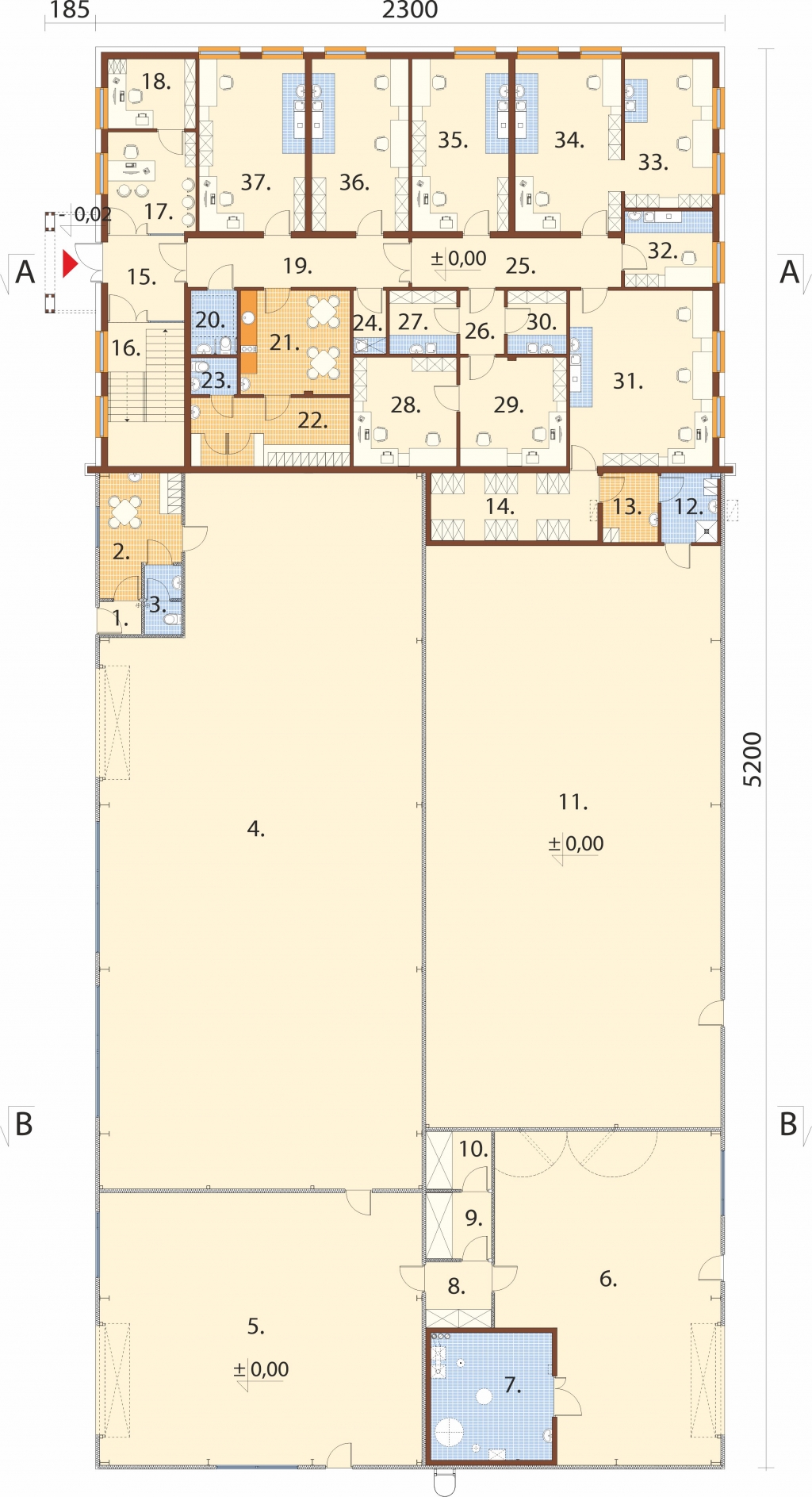

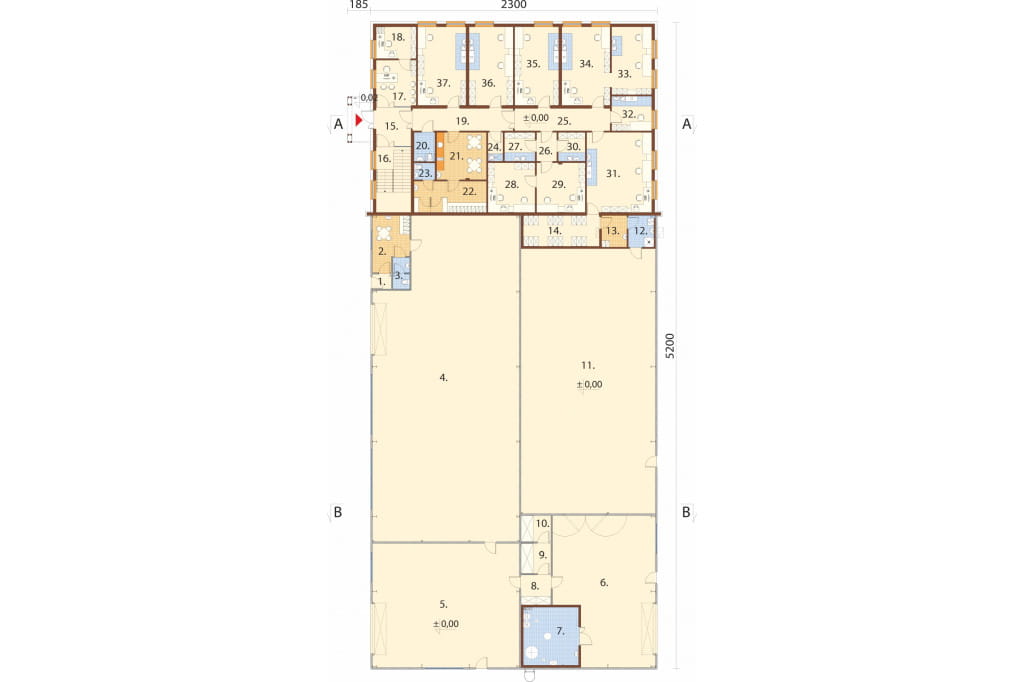

Rzut parteru
Parter: 1106,77 m2
Budynek produkcyjno-magazynowy
1. Wiatrołap 1,83 m2
2. Szatnia personelu 11,76 m2
3. WC personelu 3,35 m2
4. Pom. produkcyjne + mag, 289,67 m2
5. Pom. produkcyjne 117,42 m2
6. Pom. produkcyjne 89,35 m2
7. Kotłownia gazowa 20,10 m2
8. Magazyn 5,73 m2
9. Zbiornik przygotowawczy 5,80 m2
10. Pasteryzator 5,07 m2
11. Pom. produkcyjne 229,55 m2
12. Śluza 5,04 m2
13. Przebieralnia 4,95 m2
14. Serwerownia 14,81 m2
Budynek usług. (laboratyjno-biurowy)
15. Wiatrołap 8,22 m2
16. Klatka schodowa 14,40 m2
17. Recepcja 11,43 m2
18. Zaplecze recepcji 7,99 m2
19. Korytarz 14,15 m2
20. WC ogólnodostępne 3,79 m2
21. Pokój śniadań 14,92 m2
22. Szatnia personelu 14,27 m2
23. WC personelu 2,14 m2
24. Pom. porządkowe 2,64 m2
25. Korytarz 13,41 m2
26. Przedsionek 3,60 m2
27. Laboratorium 1 5,51 m2
28. Laboratorium 2 14,77 m2
29. Laboratorium 3 15,24 m2
30. Laboratorium 4 4,83 m2
31. Laboratorium 5 33,10 m2
32. Laboratorium 6 8,71 m2
33. Laboratorium 7 17,20 m2
34. Laboratorium 8 24,07 m2
35. Laboratorium 9 21,94 m2
36. Laboratorium 10 21,94 m2
37. Laboratorium 11 24,07 m2

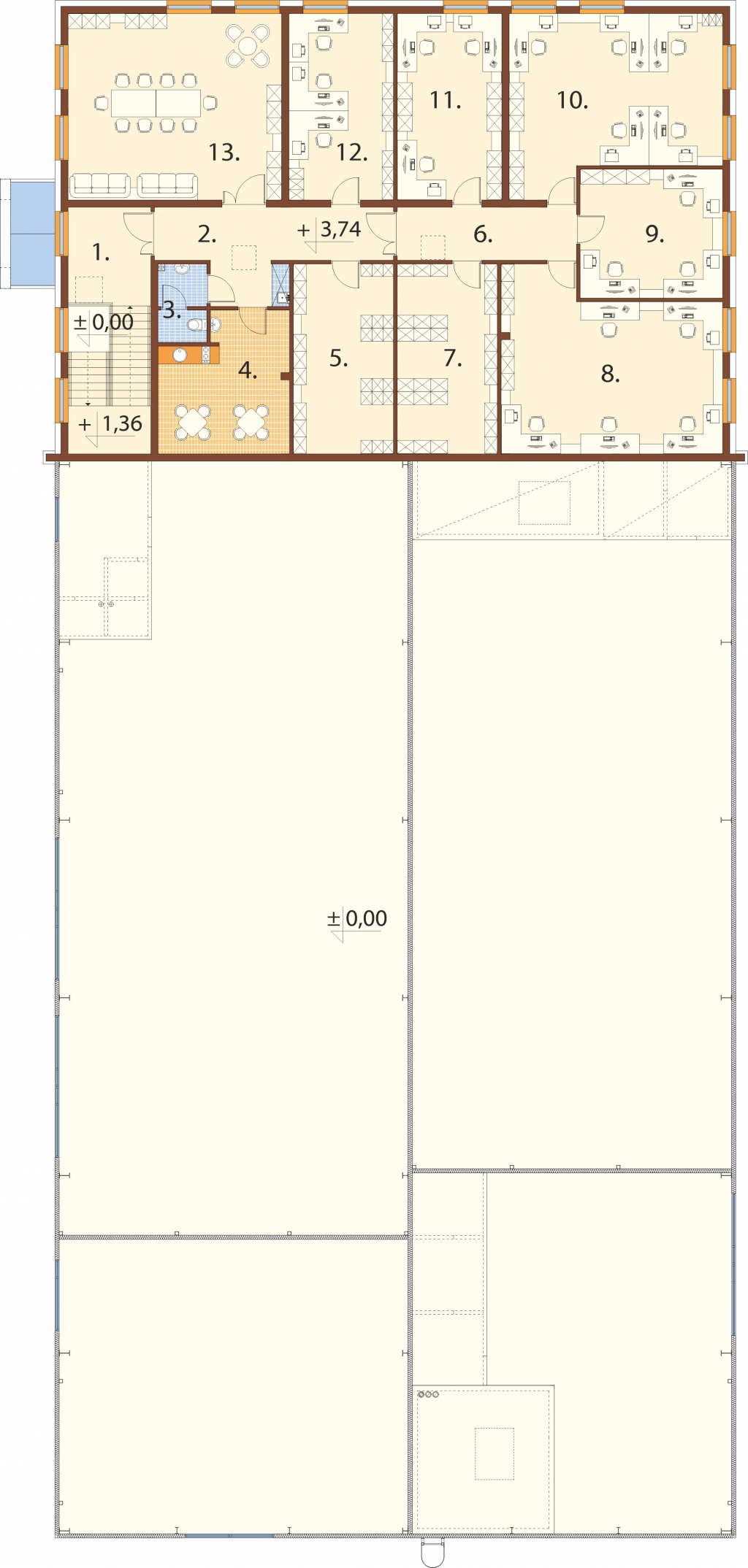

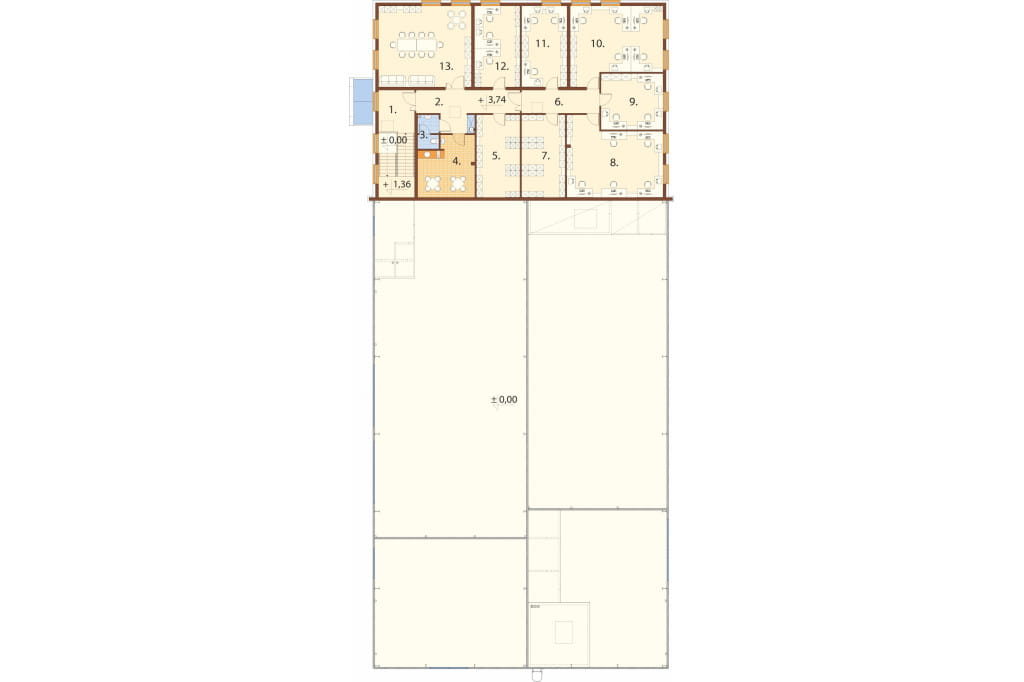

Rzut pierwszego piętra
I pietro: 300,86 m2
Budynek usług. (laboratyjno-biurowy)
1. Klatka schodowa 16,04 m2
2. Korytarz 18,16 m2
3. WC 4,09 m2
4. Pokój śniadań 19,09 m2
5. Archiwum 1 21,40 m2
6. Korytarz 10,59 m2
7. Archiwum 2 21,40 m2
8. Pokój biurowy 1 41,28 m2
9. Pokój biurowy 2 20,64 m2
10. Pokój biurowy 3 39,28 m2
11. Pokój biurowy 4 21,94 m2
12. Pokój biurowy 5 21,94 m2
13. Pokój konferencyjny 45,01 m2

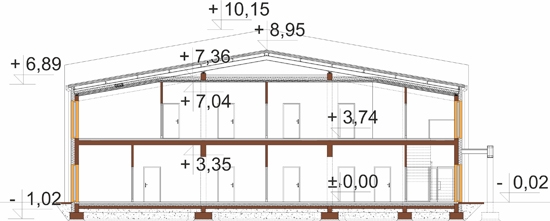

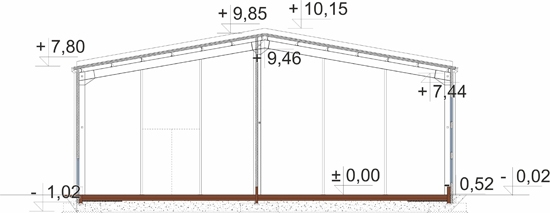

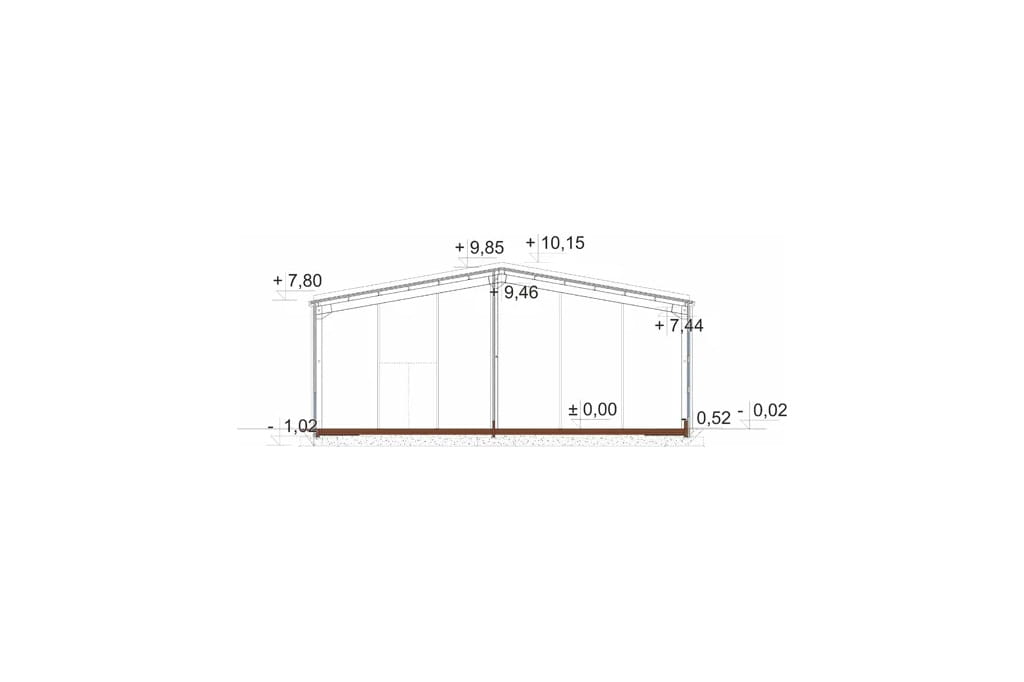

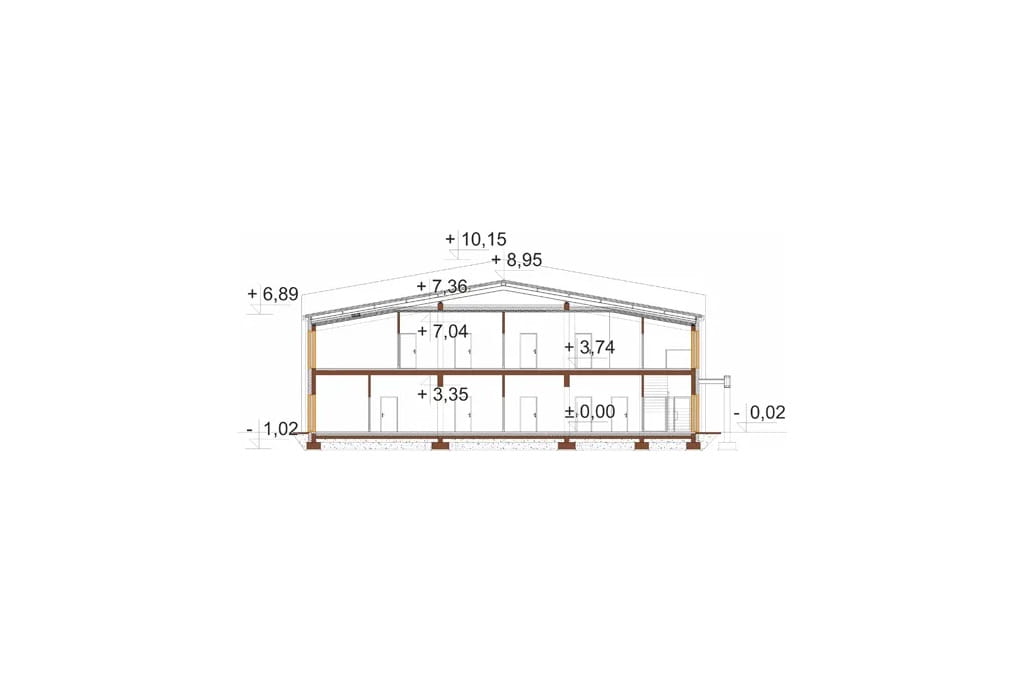

Przekrój
Informacje podstawowe
Projekt budynku produkcyjno-magazynowo-usługowego LK-170
Budynek pełniący funkcję produkcyjno - magazynowo - usługową (biurową). Składa się z dwóch części:
dwukondygnacyjnego budynku biurowo-laboratoryjnego (część usługowa) i jednokondygnacyjnej hali magazynowo-produkcyjnej (część produkcyjno-magazynowa). Przewidywane zatrudnienie około 15-20 pracowników. W części usługowej zaprojektowano zaplecze dla pracowników biurowych.
Technologia: tradycyjna (część usługowa), stalowa (część produkcyjno-magazynowa)
Ściany zewnętrzne:
- część część usługowa: bloczek z betonu komórkowego 24 cm, styropian 20 cm, tynk cienkowarstwowy
- część produkcyjno-magazynowa: płyta warstwowa z rdzeniem poliuretanowym 14 cm, konstrukcja stalowa
Strop w części biurowej: płyta kanałowa
Ogrzewanie: gazowe
Wentylacja: mechaniczna z rekuperacją i grawitacyjna
Pokrycie dachu:
- część usługowa: dachowa płyta warstwowa z rdzeniem poliuretanowym
- część produkcyjno-magazynowa: dachowa płyta warstwowa z rdzeniem poliuretanowym
Program:
- parter: część usługowa (biurowa i laboratoryjna) - wiatrołap, recepcja, zaplecze recepcji, korytarz, klatka schodowa, WC ogólnodostępne, pokój śniadań personelu, szatnia personelu (z WC), pomieszczenie porządkowe oraz 12 pomieszczeń laboratoryjnych. Część produkcyjno - magazynowa ? wiatrołap, szatnia personelu ( z WC ), 4 pomieszczenia produkcyjne, kotłownia gazowa, magazyn, zbiornik przygotowawczy, pasteryzator, śluza, przebieralnia oraz serwerownia.
- piętro: część usługowa ? klatka schodowa, korytarz, WC, pokój śniadań, 2 pomieszczenia archiwum, 5 pokoi biurowych oraz pokój konferencyjny.
Koszty budowy sprawdź >>
Architekt: Jaromir Mruk, Mateusz Budziakowski,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny
- projekt konstrukcyjny
- projekt wewnętrznych instalacji sanitarnych
- projekt wewnętrznych instalacji ogrzewania (gazowe)
- projekt wewnętrznej instalacji wentylacji mechanicznej z rekuperacją
- projekt wewnętrznej instalacji elektrycznej, instalacji odgromowej
- projekt wewnętrznej instalacji fotowoltaicznej o mocy 40 kWp
- projekt wewnętrznej instalacji klimatyzacji (serwerownia)
- przedmiar + zestawienie materiałów budowlanych
- projektowana charakterystyka energetyczna budynku
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 0 - 50
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 1000 - 2000
- Kąt nachylenia dachu (°) 5 - 10
- Szerokość działki/krótszy bok (m) 30 - 40
- Wysokość budynku (m) 8 - 9
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 0.00
- Powierzchnia użytkowa (m²) 1407.63
- Powierzchnia zabudowy (m²) 1196.35
- Szerokość budynku/krótszy bok (m) 23,00
- Długość budynku/dłuższy bok (m) 52,00
- Wysokość budynku (m) 9,87
- Szerokość działki/krótszy bok (m) 31.00
- Kąt nachylenia dachu (°) 10
- Rodzaj dachu dwuspadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze piętro
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Kubatura (m³) 10703.60
- Liczba kondygnacji 2
- Rodzaj ogrzewania gazowe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 48,14
- Instalacja fotowoltaiczna* tak
- Liczba pomieszczeń 50
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
