Budynek produkcyjno-magazynowo-usługowy

19 150,00 zł

Tak niską cenę gwarantujemy do 20 grudnia 2025

	W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >>
	Parametry projektu zobacz >>
	Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia
	Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >>
	Odbicie lustrzane projektu zobacz >>
	Koszty budowy zobacz >>
	Forum dotyczące tego projektu zobacz >>

Przejdź do opisu projektu i spaceru 3D

	Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >>
	Adaptacja i pozwolenie na budowę zobacz >>
	Jeśli masz pytanie napisz >>

Napisz jeśli masz pytanie

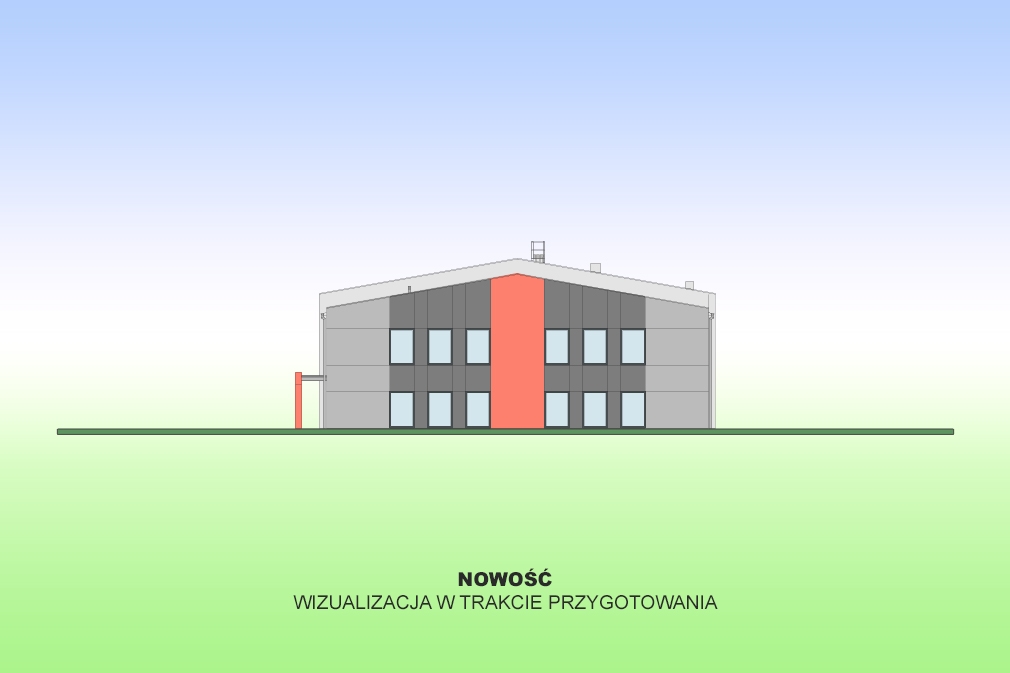

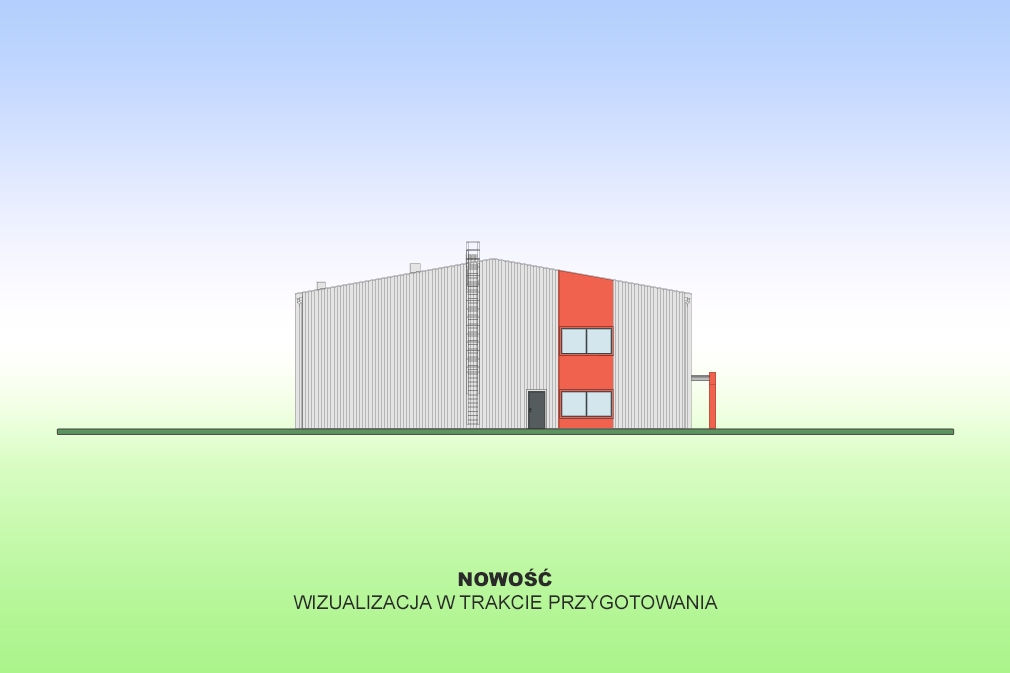

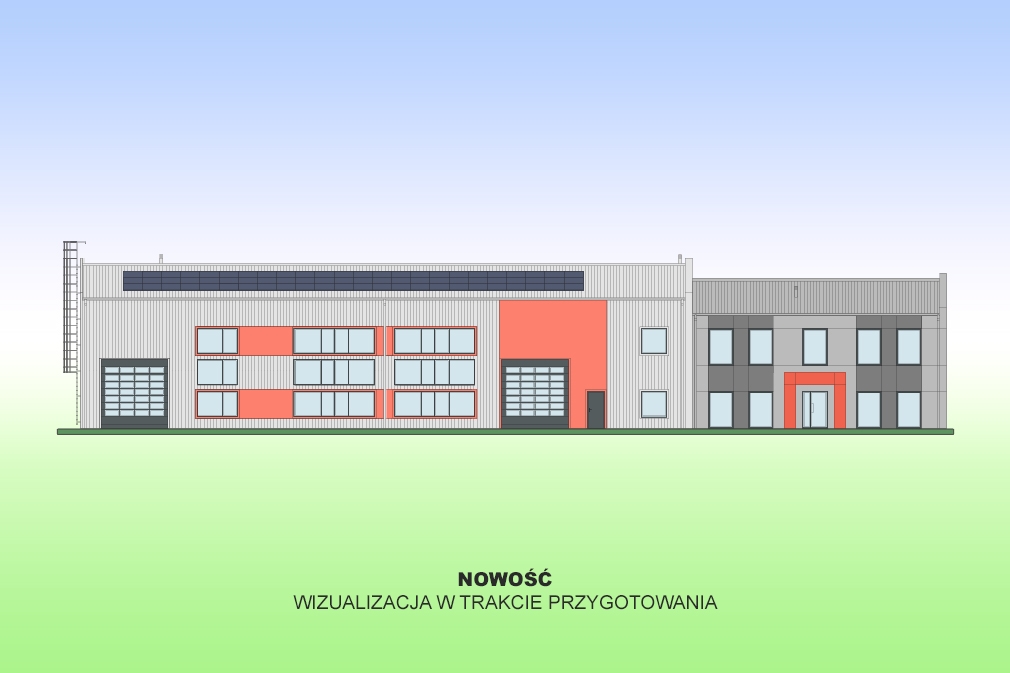

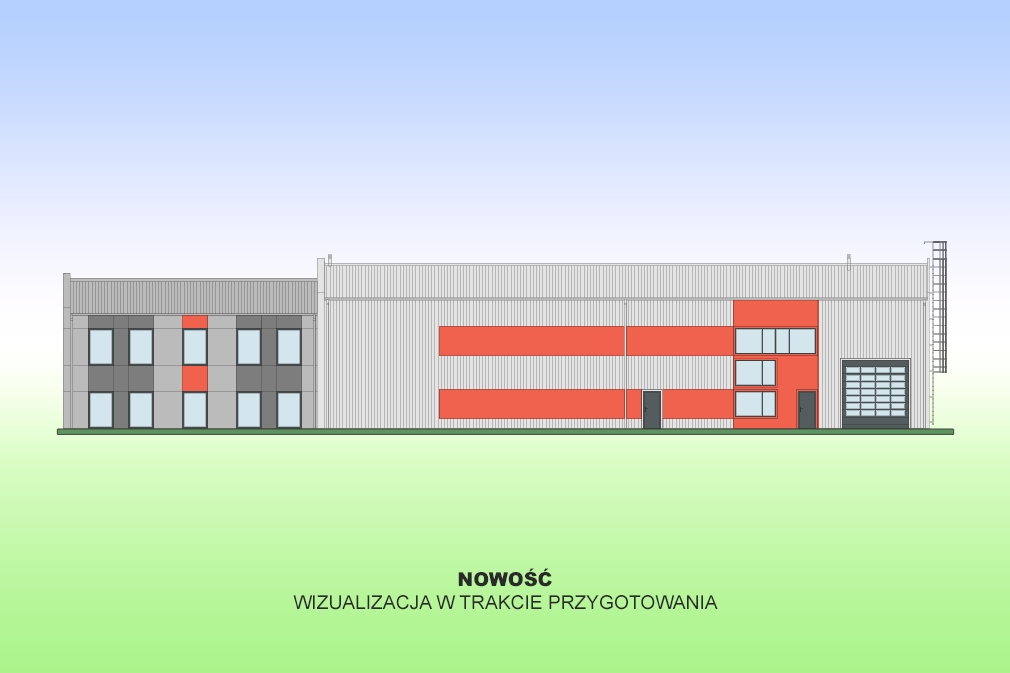

Prezentacja projektu

Opis projektu

Powierzchnia użytkowa: 1407,63 m². Budynek pełniący funkcję produkcyjno - magazynowo - usługową (biurową). Składa się z dwóch części: dwukondygnacyjnego budynku biurowo-laboratoryjnego (część usługowa) i jednokondygnacyjnej hali magazynowo-produkcyjnej (część produkcyjno-magazynowa). Przewidywane zatrudnienie około 15-20 pracowników. W części usługowej zaprojektowano zaplecze dla pracowników biurowych.

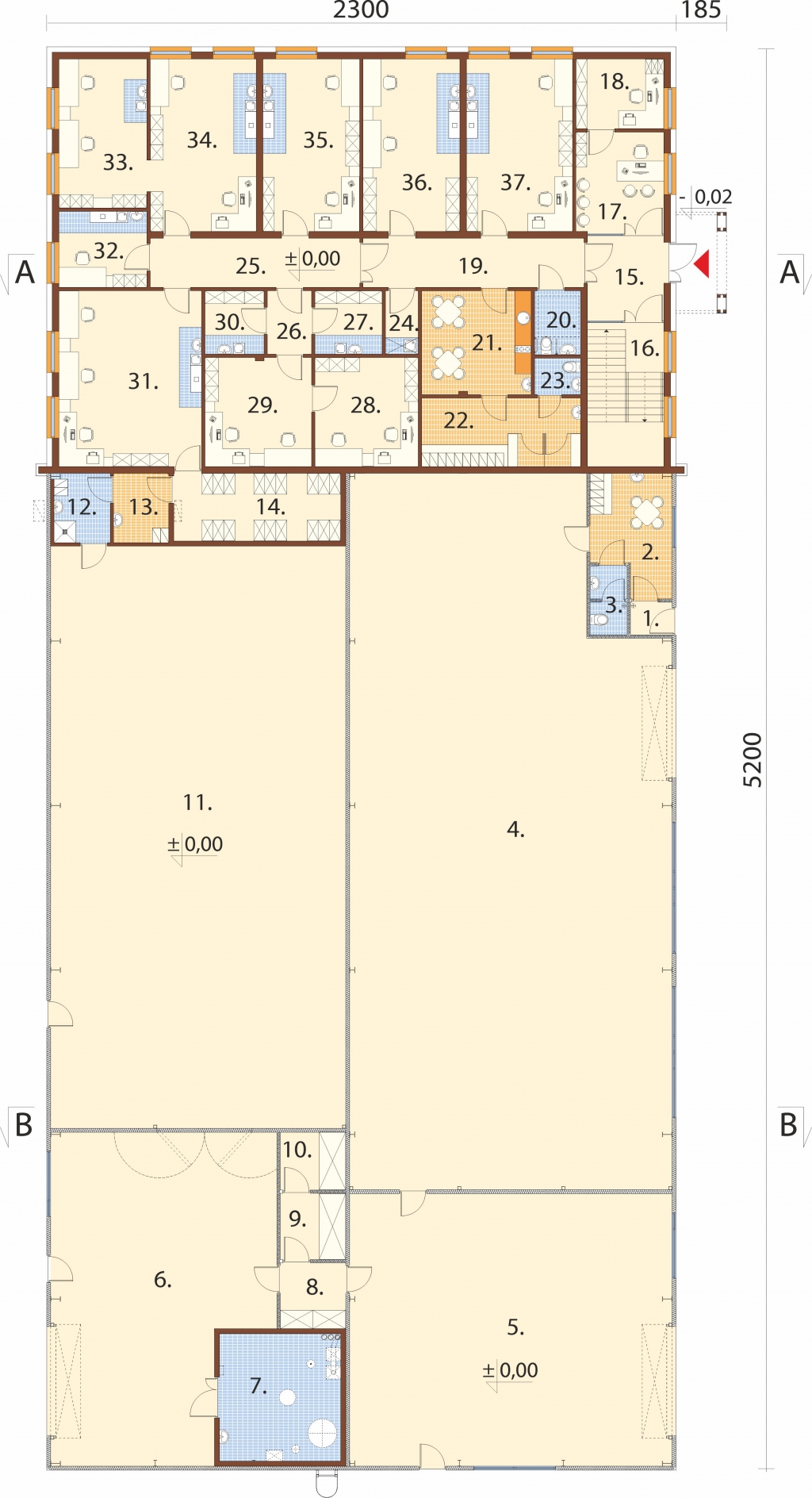

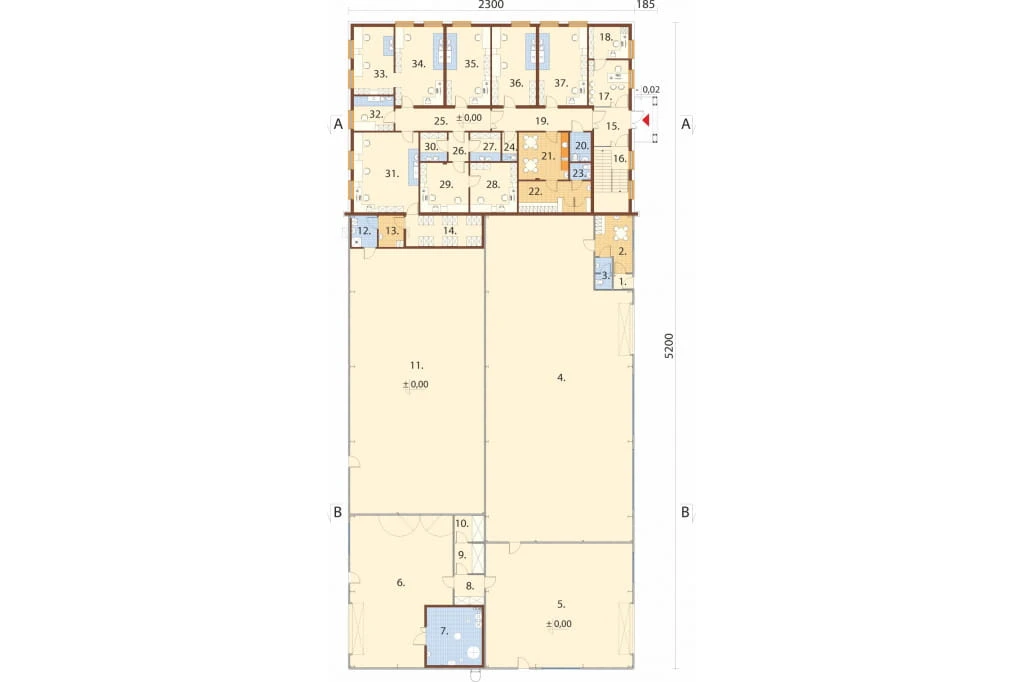

Rzut parteru

Powiększ rzut

Parter: 1106,77 m²
Budynek produkcyjno-magazynowy
1. Wiatrołap 1,83 m²
2. Szatnia personelu 11,76 m²
3. WC personelu 3,35 m²
4. Pom. produkcyjne + mag. 289,67 m²
5. Pom. produkcyjne 117,42 m²
6. Pom. produkcyjne 89,35 m²
7. Kotłownia gazowa 20,10 m²
8. Magazyn 5,73 m²
9. Zbiornik przygotowawczy 5,80 m²
10. Pasteryzator 5,07 m²
11. Pom. produkcyjne 229,55 m²
12. Śluza 5,04 m²
13. Przebieralnia 4,95 m²
14. Serwerownia 14,81 m²

Budynek usług. (laboratoryjno-biurowy)
15. Wiatrołap 8,22 m²
16. Klatka schodowa 14,40 m²
17. Recepcja 11,43 m²
18. Zaplecze recepcji 7,99 m²
19. Korytarz 14,15 m²
20. WC ogólnodostępne 3,79 m²
21. Pokój śniadań 14,92 m²
22. Szatnia personelu 14,27 m²
23. WC personelu 2,14 m²
24. Pom. porządkowe 2,64 m²
25. Korytarz 13,41 m²
26. Przedsionek 3,60 m²
27. Laboratorium 1 5,51 m²
28. Laboratorium 2 14,77 m²
29. Laboratorium 3 15,24 m²
30. Laboratorium 4 4,83 m²
31. Laboratorium 5 33,10 m²
32. Laboratorium 6 8,71 m²
33. Laboratorium 7 17,20 m²
34. Laboratorium 8 24,07 m²
35. Laboratorium 9 21,94 m²
36. Laboratorium 10 21,94 m²
37. Laboratorium 11 24,07 m²

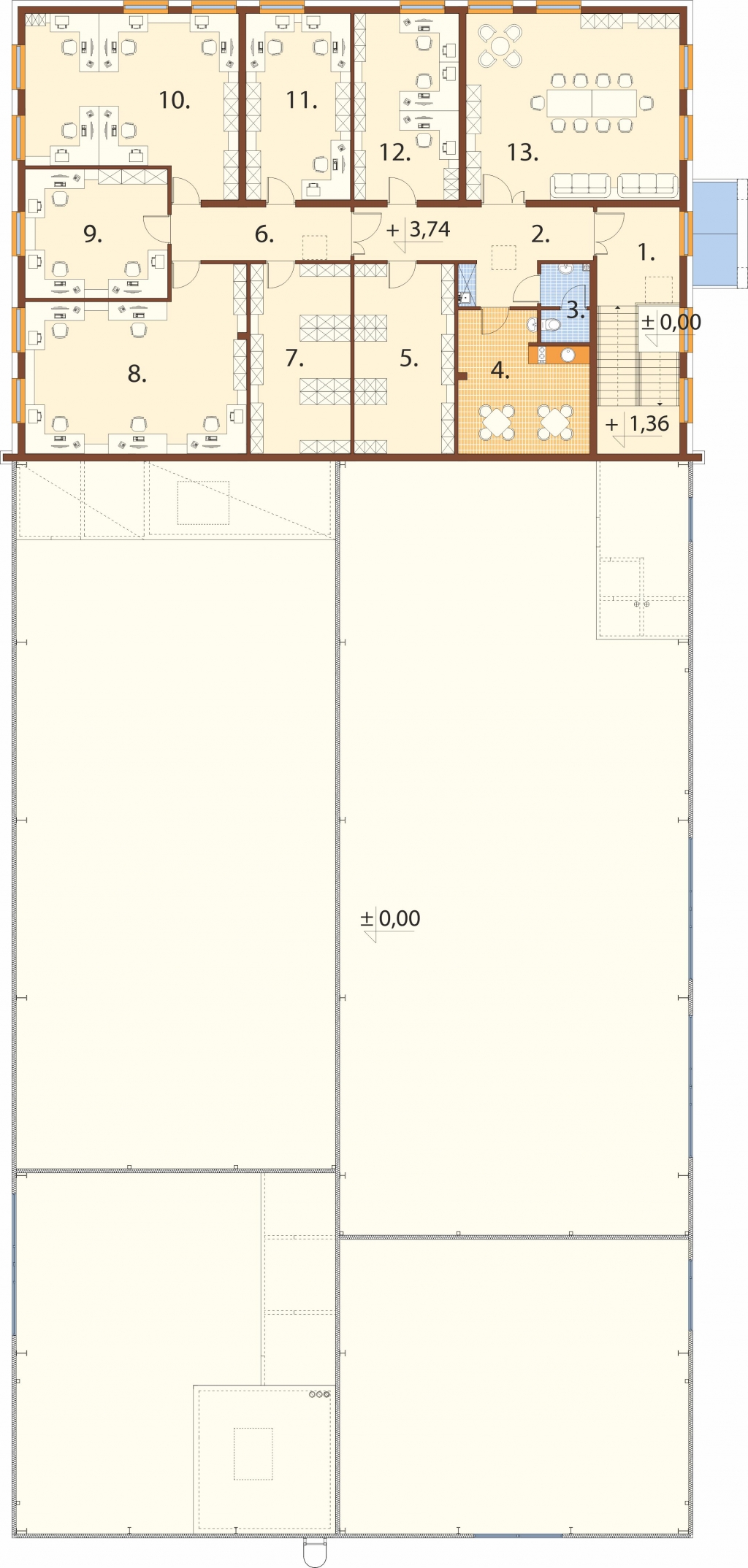

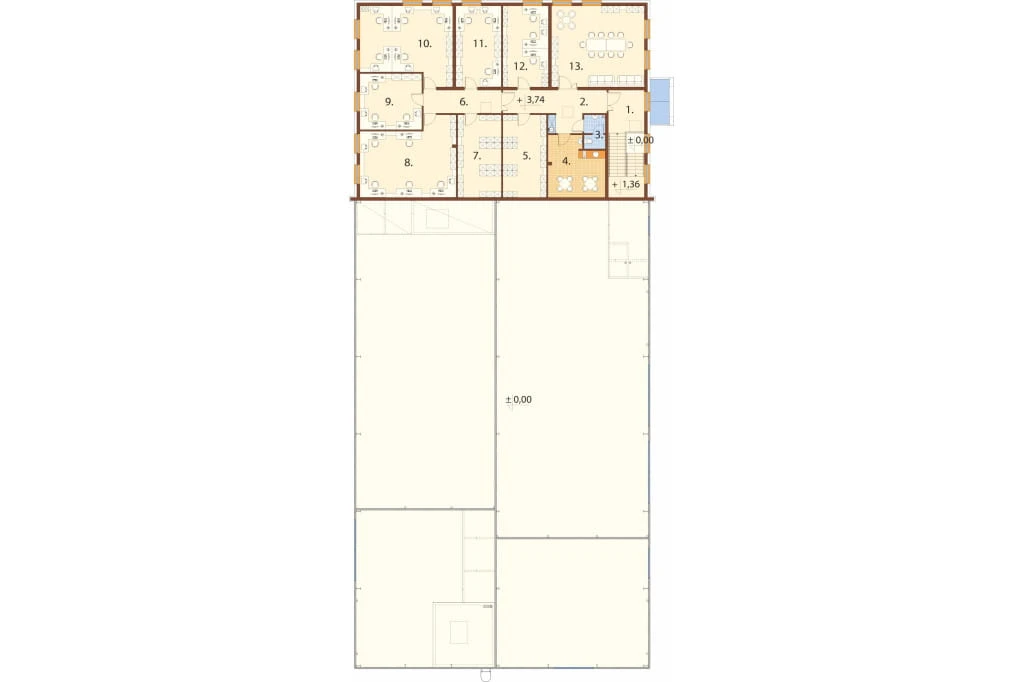

Rzut piętra

Powiększ rzut

Piętro: 300,86 m²
Budynek usług. (laboratyjno-biurowy)
1. Klatka schodowa 16,04 m²
2. Korytarz 18,16 m²
3. WC 4,09 m²
4. Pokój śniadań 19,09 m²
5. Archiwum 1 21,40 m²
6. Korytarz 10,59 m²
7. Archiwum 2 21,40 m²
8. Pokój biurowy 1 41,28 m²
9. Pokój biurowy 2 20,64 m²
10. Pokój biurowy 3 39,28 m²
11. Pokój biurowy 4 21,94 m²
12. Pokój biurowy 5 21,94 m²
13. Pokój konferencyjny 45,01 m²

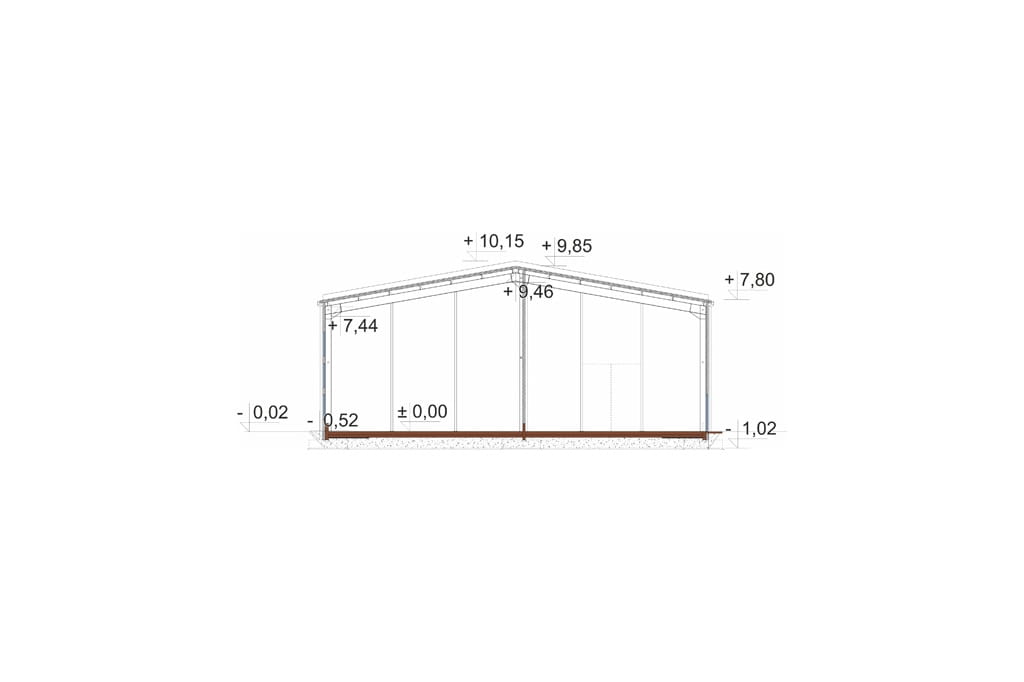

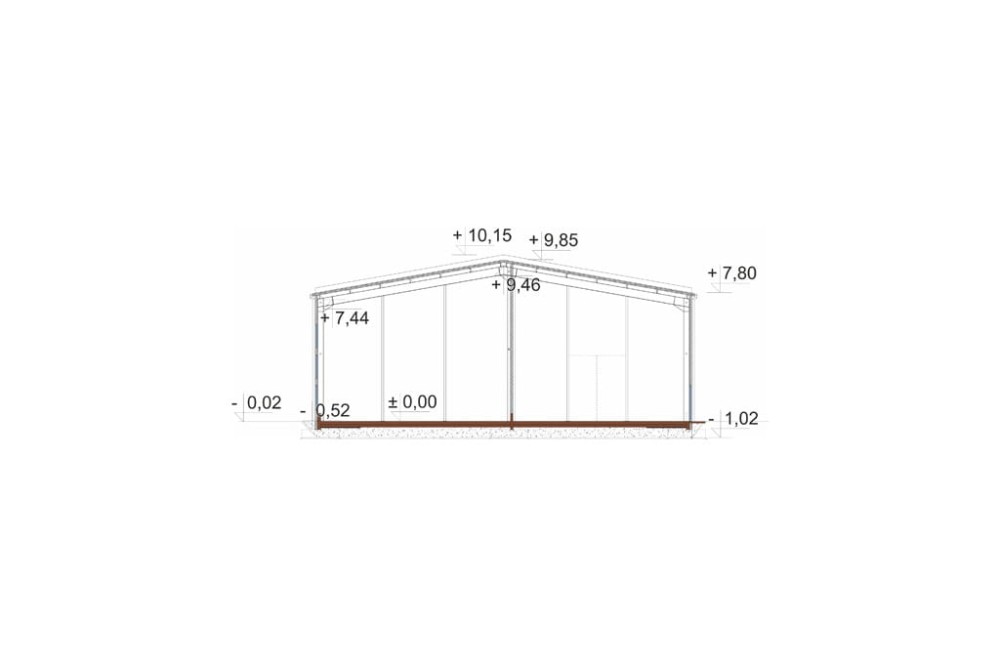

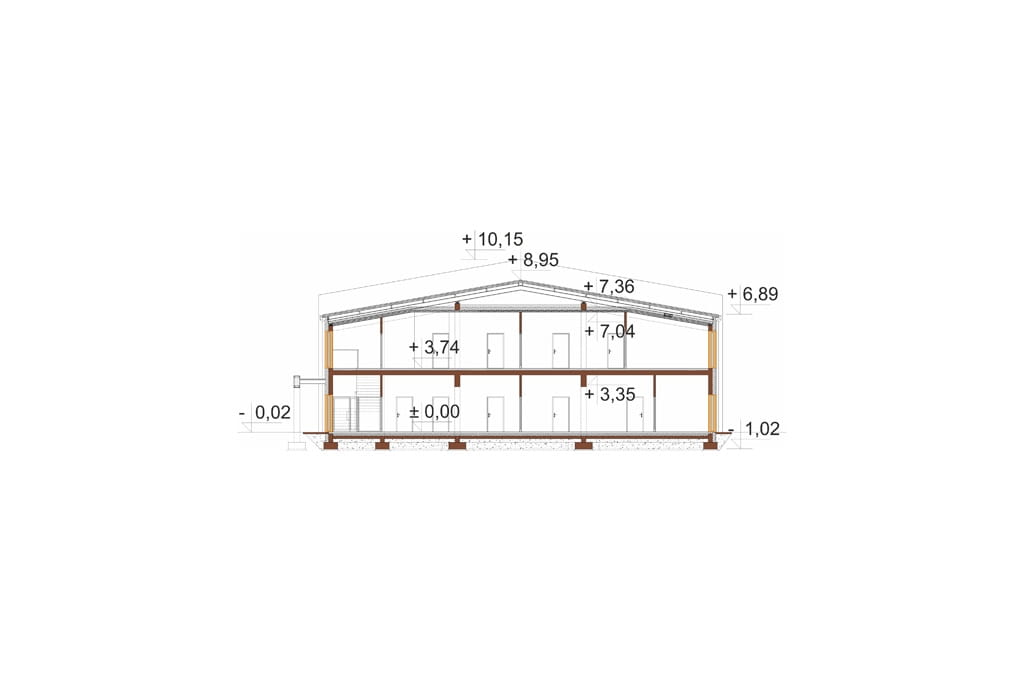

Przekrój

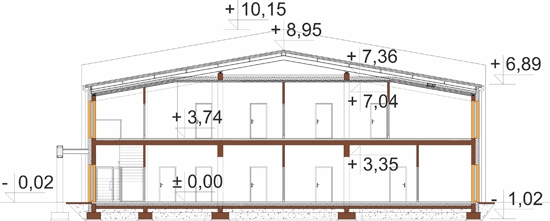

A-A

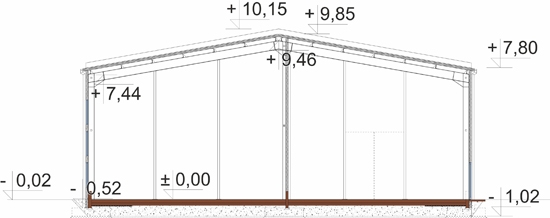

B-B

Informacje podstawowe

Technologia: tradycyjna (część usługowa), stalowa (część produkcyjno-magazynowa)

Ściany zewnętrzne:
Część usługowa: bloczek z betonu komórkowego 24 cm, styropian 20 cm, tynk cienkowarstwowy
Część produkcyjno-magazynowa: płyta warstwowa z rdzeniem poliuretanowym 14 cm, konstrukcja stalowa

Strop w części biurowej: płyta kanałowa

Ogrzewanie: gazowe

Wentylacja: mechaniczna z rekuperacją i grawitacyjna

Pokrycie dachu:
Część usługowa: dachowa płyta warstwowa z rdzeniem poliuretanowym
Część produkcyjno-magazynowa: dachowa płyta warstwowa z rdzeniem poliuretanowym

Program:
Parter – część usługowa (biurowa i laboratoryjna):wiatrołap, recepcja, zaplecze recepcji, korytarz, klatka schodowa, WC ogólnodostępne, pokój śniadań personelu, szatnia personelu (z WC), pomieszczenie porządkowe oraz 12 pomieszczeń laboratoryjnych.
Parter – część produkcyjno-magazynowa: wiatrołap, szatnia personelu (z WC), 4 pomieszczenia produkcyjne, kotłownia gazowa, magazyn, zbiornik przygotowawczy, pasteryzator, śluza, przebieralnia oraz serwerownia.
Piętro – część usługowa: klatka schodowa, korytarz, WC, pokój śniadań, 2 pomieszczenia archiwum, 5 pokoi biurowych oraz pokój konferencyjny.

Koszty budowy sprawdź >>

Architekt: Jaromir Mruk, Mateusz Budziakowski

Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Zawartość projektu sprawdź szczegóły >>

Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:

projekt architektoniczny
projekt konstrukcyjny
projekt wewnętrznych instalacji sanitarnych
projekt wewnętrznych instalacji ogrzewania (gazowe)
projekt wewnętrznej instalacji wentylacji mechanicznej z rekuperacją
projekt wewnętrznej instalacji elektrycznej, instalacji odgromowej
projekt wewnętrznej instalacji fotowoltaicznej o mocy 40 kWp
projekt wewnętrznej instalacji klimatyzacji (serwerownia)
przedmiar + zestawienie materiałów budowlanych
projektowana charakterystyka energetyczna budynku
zgoda na zmiany w projekcie

Ogólne kategorie, do których należy ten projekt

Powierzchnia użytkowa (m²) 1000 - 2000
Powierzchnia zabudowy (m²) 1000 - 2000
Kąt nachylenia dachu (°) 5 - 10
Szerokość działki/krótszy bok (m) 30 - 40
Wysokość budynku (m) 9 - 10

Podstawowe parametry projektu

Powierzchnia użytkowa (m²) 1407.63
Powierzchnia zabudowy (m²) 1196.35
Szerokość budynku/krótszy bok (m) 23.00
Długość budynku/dłuższy bok (m) 52.00
Wysokość budynku (m) 9.87
Szerokość działki/krótszy bok (m) 31.00
Kąt nachylenia dachu (°) 10
Rodzaj dachu dwuspadowy
Piwnica bez podpiwniczenia
Garaż bez garażu
Poddasze piętro

Uzupełniające parametry projektu

Rodzaj technologii* tradycyjna / stalowa
Strop w budynku* płyta kanałowa
Pokrycie dachu* płyta warstwowa
Kubatura (m³) 10703.60
Liczba kondygnacji 2
Rodzaj ogrzewania gazowe
Wskaźnik energii pierwotnej (kWh/(m²·rok)) 48,14
Instalacja fotowoltaiczna* tak
Wentylacja* mechaniczna
Liczba pomieszczeń 50

Dodatkowe parametry projektu

Winda w budynku nie
Przystosowany dla osób niepełnosprawnych tak
Garaż podziemny nie
Pomieszczenie socjalne tak

* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
