Bar

Kod: LK-03

9 000,00 zł

	Projekt na zamówienie dostępny w terminie ustalonym z biurem skontaktuj się >>
	W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >>
	Parametry projektu zobacz >>
	Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >>
	Odbicie lustrzane projektu zobacz >>
	Koszty budowy zobacz >>
	Forum dotyczące tego projektu zobacz >>

Przejdź do opisu projektu i spaceru 3D

	Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >>
	Adaptacja i pozwolenie na budowę zobacz >>
	Jeśli masz pytanie napisz >>

Napisz jeśli masz pytanie

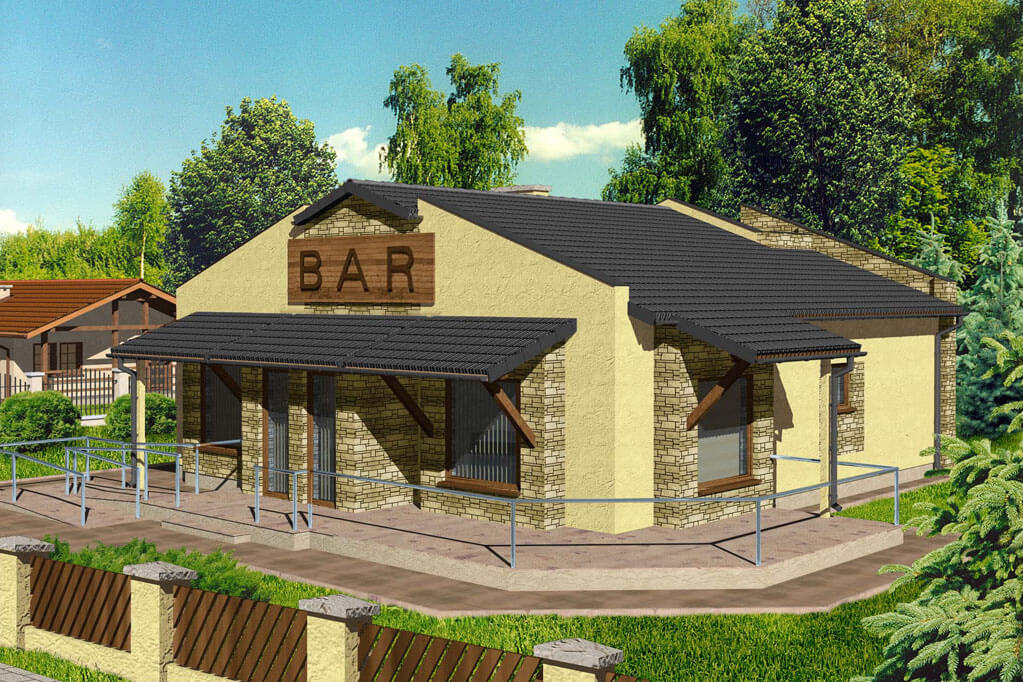

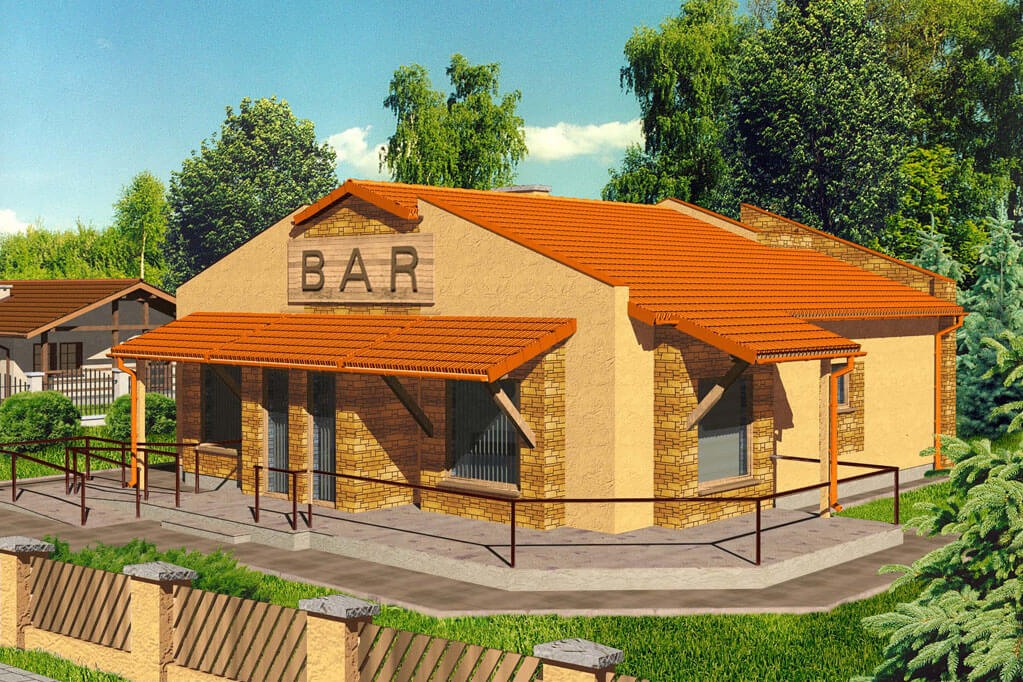

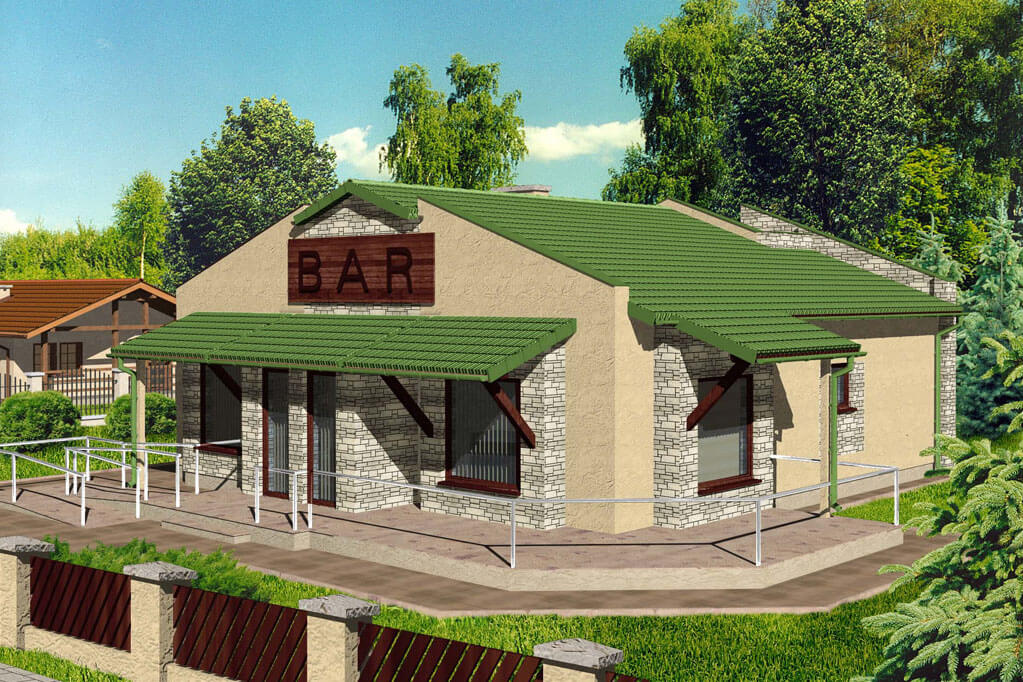

Prezentacja projektu

Opis projektu

Powierzchnia użytkowa: 112,10 m². Obiekt parterowy, bez podpiwniczenia. W budynku przewiduje się obsługę kateringową. Budynek można dostosować do pełnego wytwarzania potraw.

Projekt obiektu handlowo-usługowego z przeznaczeniem pod budynek gastronomiczny. Swój interesujący wygląd zawdzięcza elewacjom ukształtowanym w sposób niezwykle ciekawy, poprzez zastosowanie różnych okładzin wykończeniowych, których barwy można dostosować do indywidualnego charakteru właściciela. Wejście do budynku zadaszono poprzez budowę osobnego daszku, wspartego poprzez drewnianą konstrukcję. Dzięki temu witryna oraz wejście są bardzo dobrze chronione przez deszczem lub śniegiem. Co ważne, obiekt jest dostosowany do przyjmowania osób niepełnosprawnych, co z pewnością wpłynie na opinię o tym miejscu.

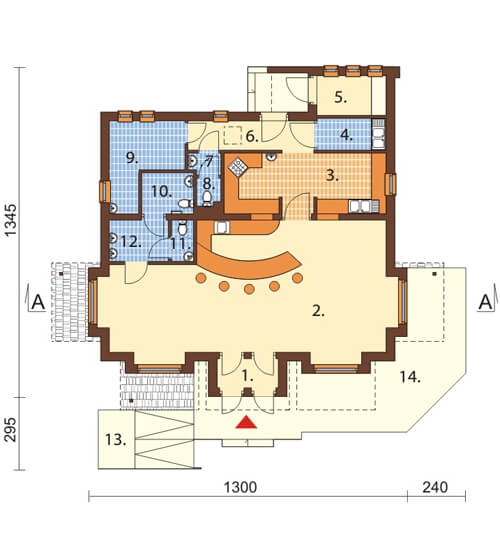

Rzut parteru

Powiększ rzut

Parter:
1. Wiatrołap 3,0 m²
2. Bar 58,8 m²
3. Pom. podgrzewania posiłków 16,3 m²
4. Pomieszczenie mycia pojemników 3,7 m²
5. Magazyn 4,6 m²
6. Korytarz 6,2 m²
7. Przedsionek 1,1 m²
8. WC personel 1,1 m²
9. Szatnia personelu + kotłownia 8,5 m²
10. WC męski i dla niepełnospr. 3,4 m²
11. WC damski 1,5 m²
12. Przedsionek 4,1 m²
13. Pochylnia 9,4 m²
14. Taras 34,1 m²

Na parterze wyodrębniono strefę przyjmowania gości oraz część wspomagającą pracę całego obiektu. Salę konsumpcyjna można dowolnie dostosować do odpowiedniej funkcji - jej przestrzeń umożliwi zarówno zaplanowanie stolików, jak i baru. Zaplecze tworzy kuchnia, węzły sanitarne dla gości i pracowników, pomieszczenia techniczne i magazyn dostępny z tyłu budynku.

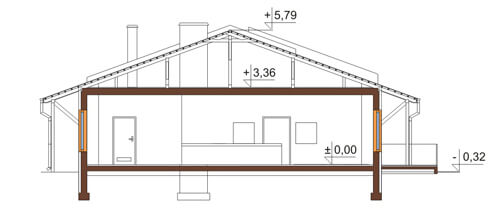

Przekrój

A-A

Budynek należy do założeń bardzo atrakcyjnych. Główne jego zalety to ciekawy wygląd zewnętrzny oraz funkcjonalnie rozplanowane wnętrze, umożliwiające wygodną organizację pracy.

Elewacje

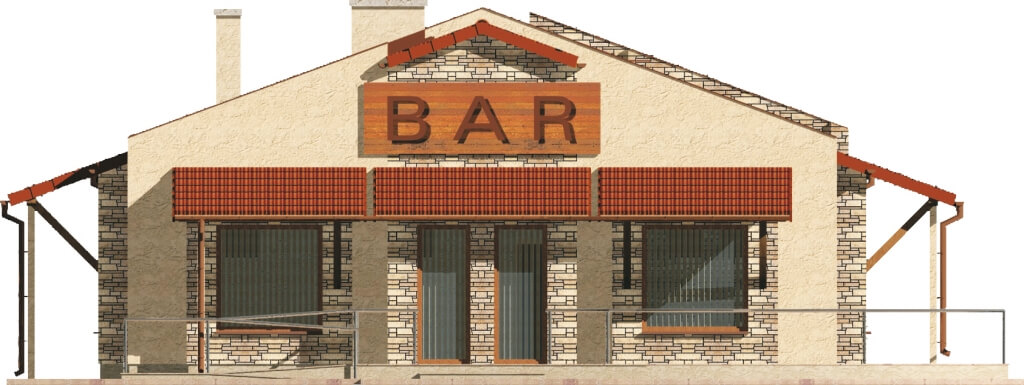

Elewacja frontowa

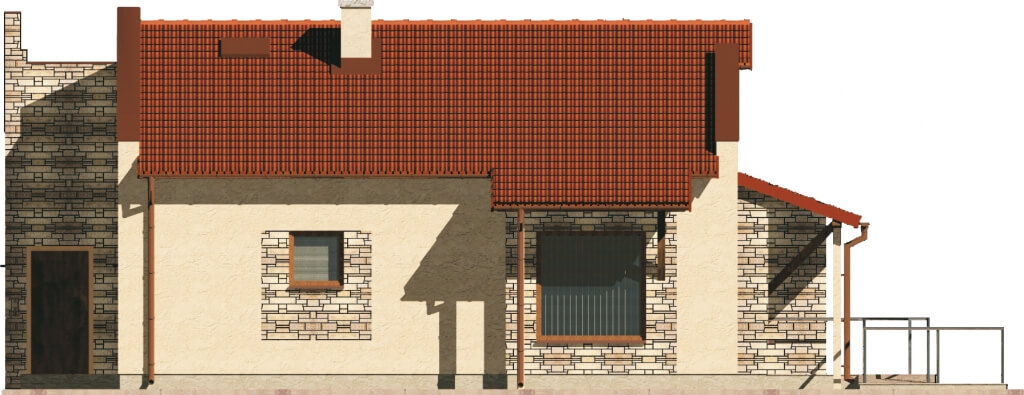

Elewacja ogrodowa

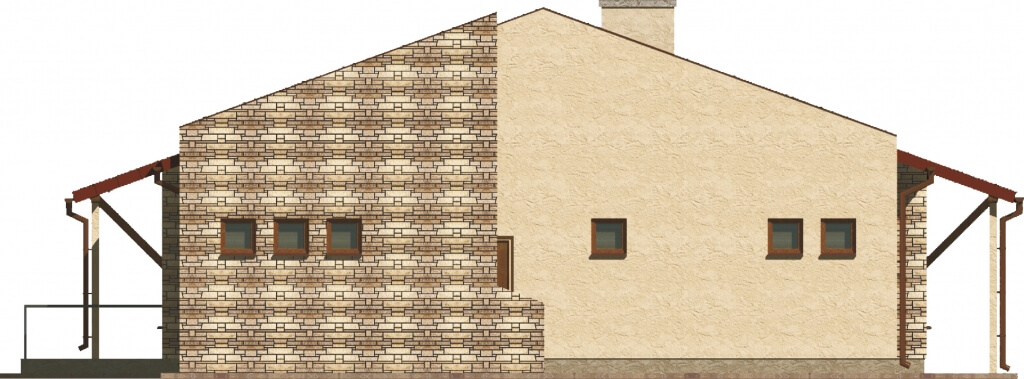

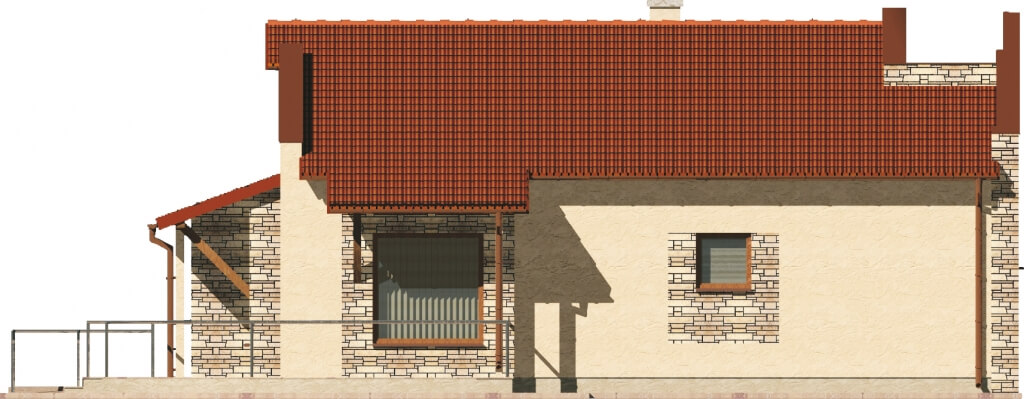

Elewacja boczna

Informacje podstawowe

Technologia: tradycyjna

Ściany zewnętrzne: pustak POROTHERM 25 cm, styropian 10 cm, tynk zewnętrzny.

Stropy w budynku: żelbetowe

Kąt nachylenia dachu: 20°

Program: bar, pomieszczenie podgrzewania posiłków, magazyn, toalety, szatnia personelu.

Dysponujemy również wersją tego projektu z dachem o nachyleniu 35 stopni oraz kotłownią na paliwo stałe w częściowym podpiwniczeniu.

Koszty budowy sprawdź >>

Architekt: Ewa Ferfecka-Homola, Kinga Ściegienny

Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Zawartość projektu sprawdź szczegóły >>

Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:

Zawartość projektu dostepna do ustalenia z biurem.

Ogólne kategorie, do których należy ten projekt

Powierzchnia użytkowa (m²) 100 - 150
Powierzchnia zabudowy (m²) 120 - 150
Kąt nachylenia dachu (°) 15 - 20
Szerokość działki/krótszy bok (m) 20 - 25
Wysokość budynku (m) 6 - 7

Podstawowe parametry projektu

Powierzchnia użytkowa (m²) 112.10
Powierzchnia zabudowy (m²) 139.00
Szerokość budynku/krótszy bok (m) 13
Długość budynku/dłuższy bok (m) 13.45
Wysokość budynku (m) 6.11
Szerokość działki/krótszy bok (m) 21.00
Kąt nachylenia dachu (°) 20
Rodzaj dachu dwuspadowy
Piwnica bez podpiwniczenia
Garaż bez garażu
Poddasze poddasze nieużytkowe

Uzupełniające parametry projektu

Rodzaj technologii* tradycyjna
Strop w budynku* żelbetowy
Układ dachu kalenicowy
Kubatura (m³) 620.00
Liczba kondygnacji 1
Rodzaj ogrzewania gazowe
Wentylacja* grawitacyjna
Liczba pomieszczeń 12

Dodatkowe parametry projektu

Winda w budynku nie
Przystosowany dla osób niepełnosprawnych tak
Garaż podziemny nie
Pomieszczenie socjalne nie

* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
