Projekt

Budynek usługowy

Kod: LK-156 u
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

zobacz realizacje naszych projektów

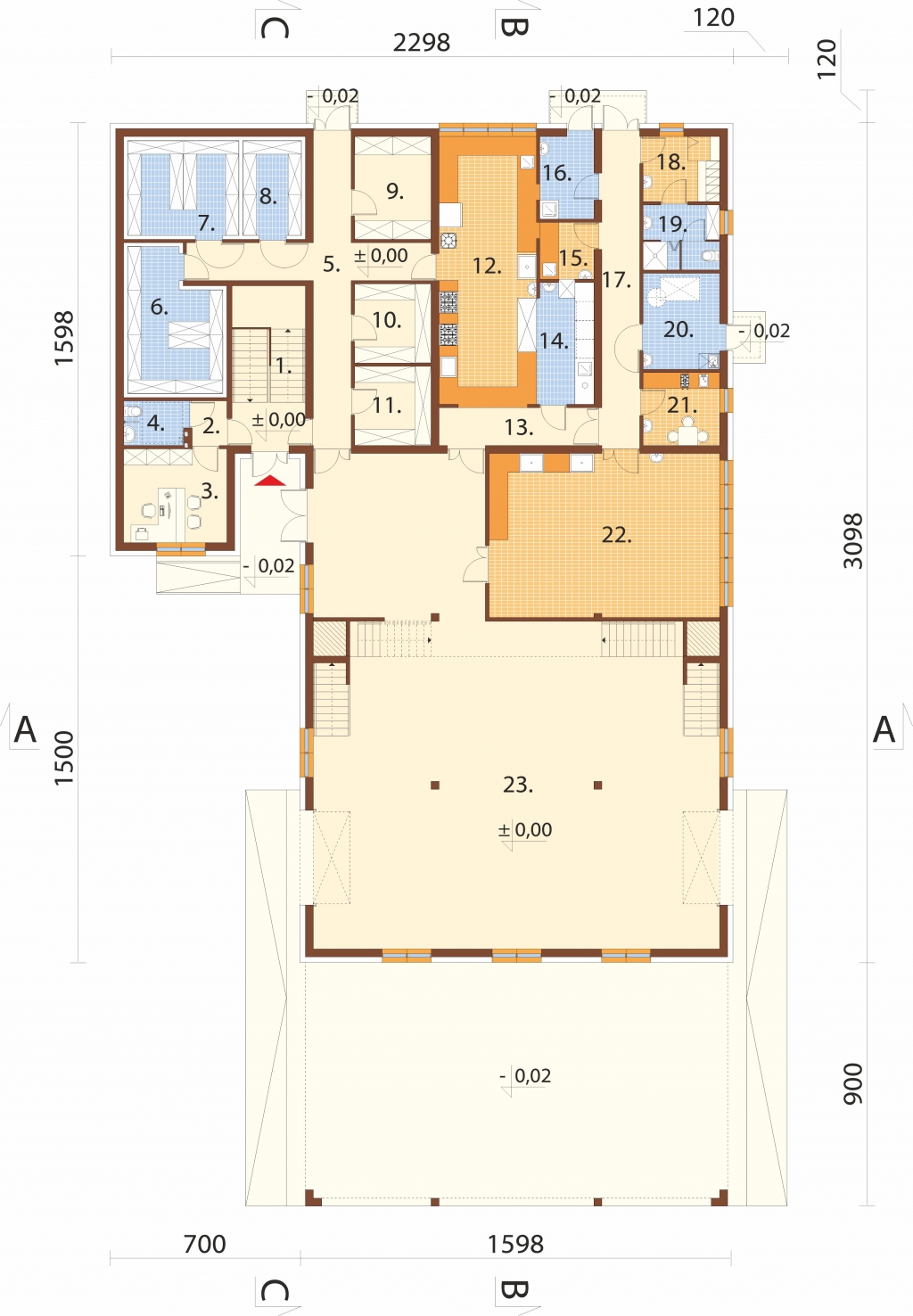

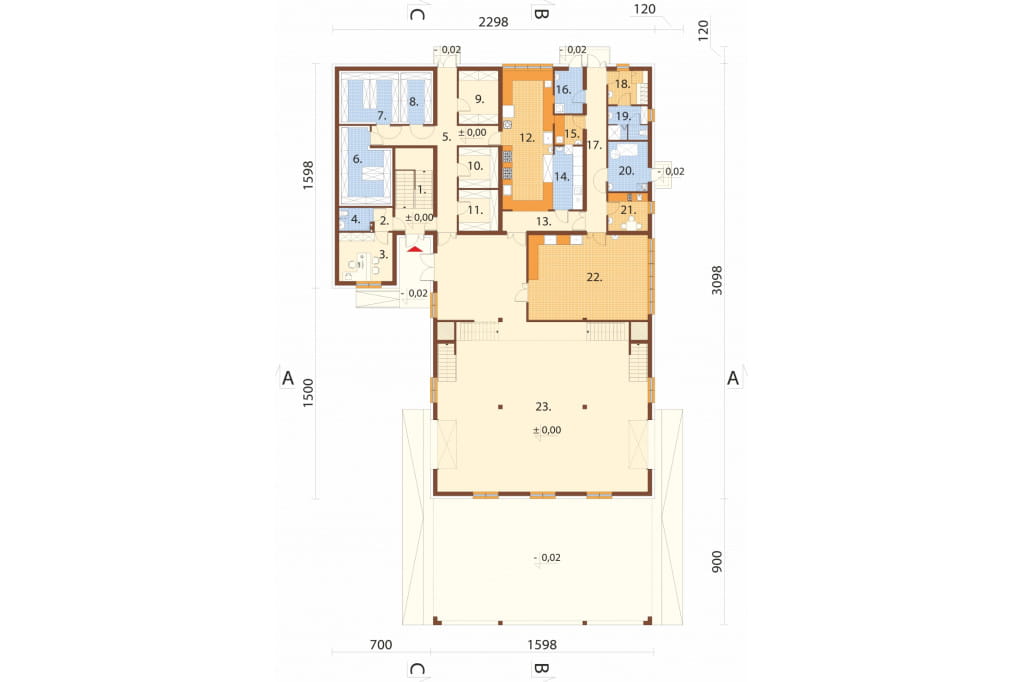

Rzut parteru



Projekt LK-156 u - rzut

Parter: 483,49 m2

1. Klatka schodowa 7,78 m2
2. Korytarz 1,99 m2
3. Biuro kierownika 12,92 m2
4. WC 3,68 m2
5. Korytarz 25,84  m2
6. Mroźnia 16,46 m2
7. Chłodnia na produkty gotowe 14,35 m2
8. Chłodnia na produkty gotowe 7,56 m2
9. Pomieszczenie gospodarcze 10,49 m2
10. Magazyn surowców 8,04 m2
11. Magazyn surowców 8,04 m2
12. Kuchnia garmażeryjna 35,06 m2
13. Przedsionek 7,72  m2
14. Zmywalnia 8,74 m2
15. Wypażarnia 4,04 m2
16. Pomieszczenie na odpadki 5,89 m2
17. Korytarz 15,46 m2
18. Szatnia personelu 6,59 m2
19. WC + natryski 6,37 m2
20. Kotłownia 9,77 m2
21. Pokój śniadań personelu 7,40 m2
22. Obieralnia 51,27 m2
23. Pomieszczenie przyj. towaru 208,03 m2

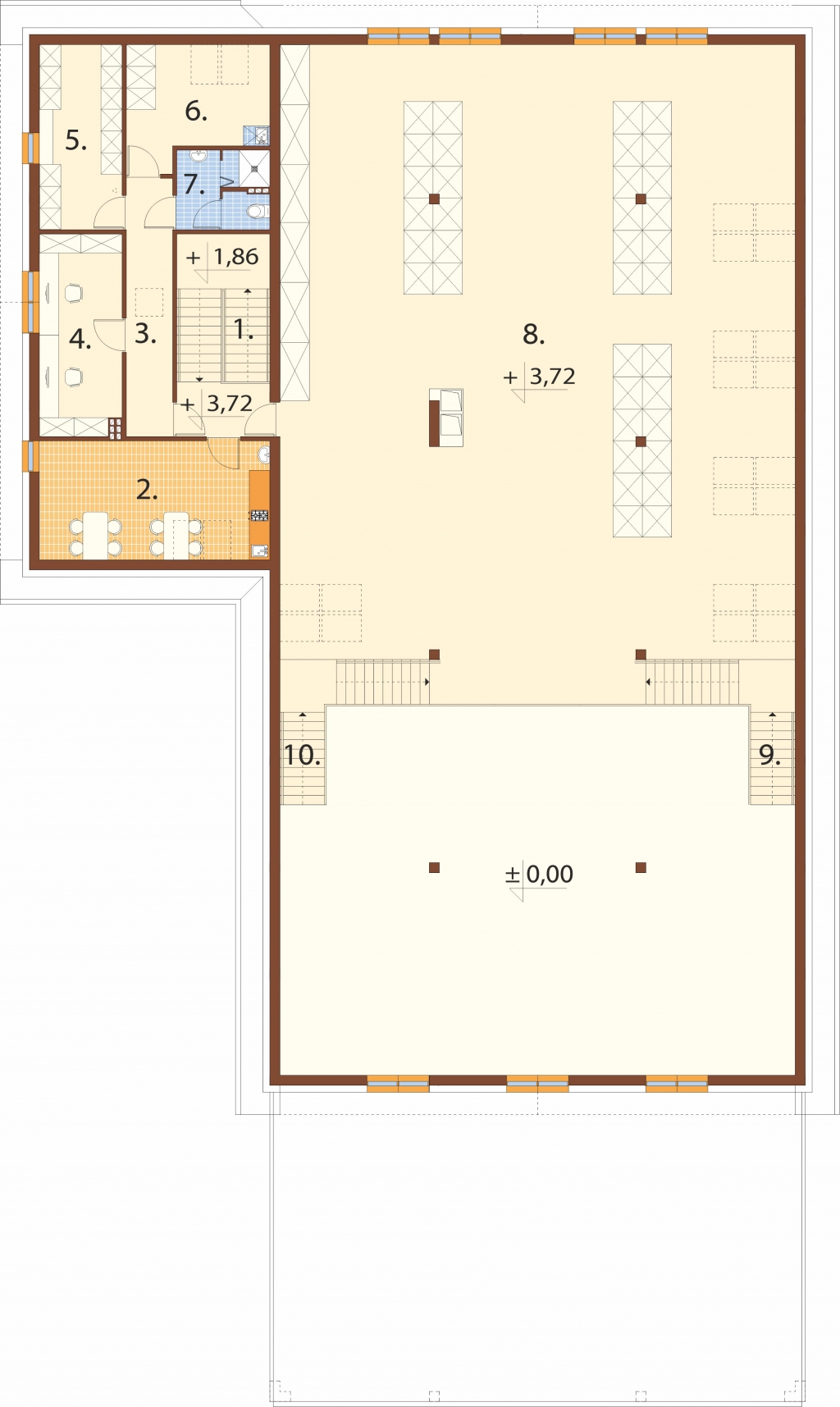

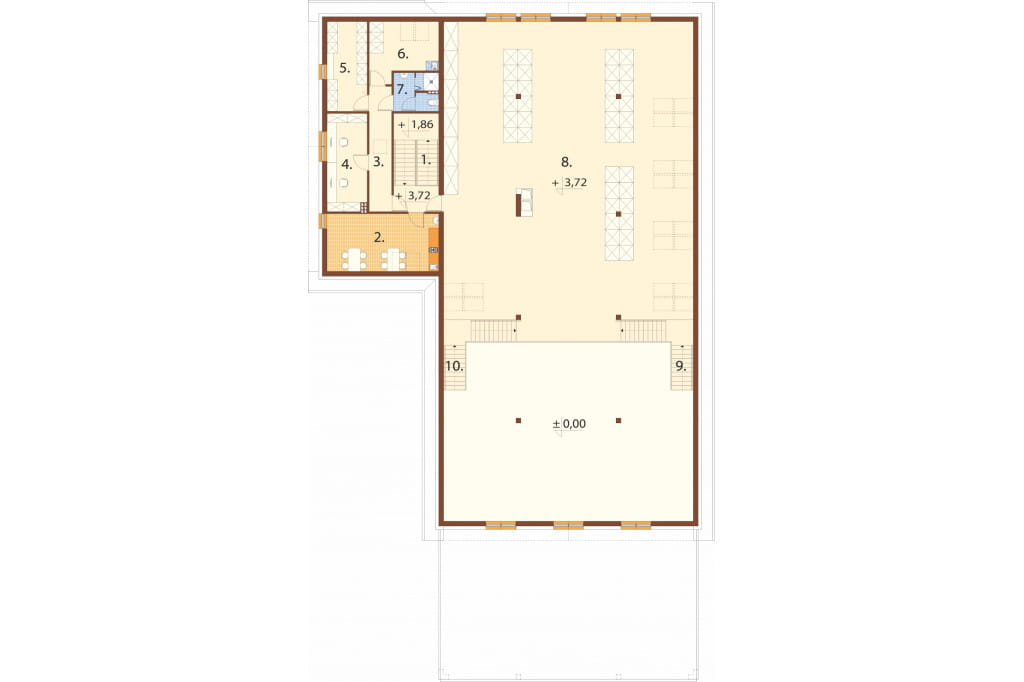

Rzut poddasza



Projekt LK-156 u - rzut

Poddasze: 355,95 / 385,75 m2

1. Klatka schodowa 15,64 m2
2. Pok. śniadań personelu 17,20 / 22,87 m2
3. Korytarz 9,79 m2
4. Biuro technologa produkcji 13,66 m2
5. Archiwum 10,66 / 12,68 m2
6. Pom. gospodarcze 9,60 / 13,12 m2
7. WC + natryski 5,78 m2
8. Magazyn 253,68 / 272,27 m2
9. Schody 9,97 m2
10. Schody  9,97 m2

Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku usługowego LK-156.
Obiekt pełniący funkcję funkcję produkcji żywności (typu garmażeria).

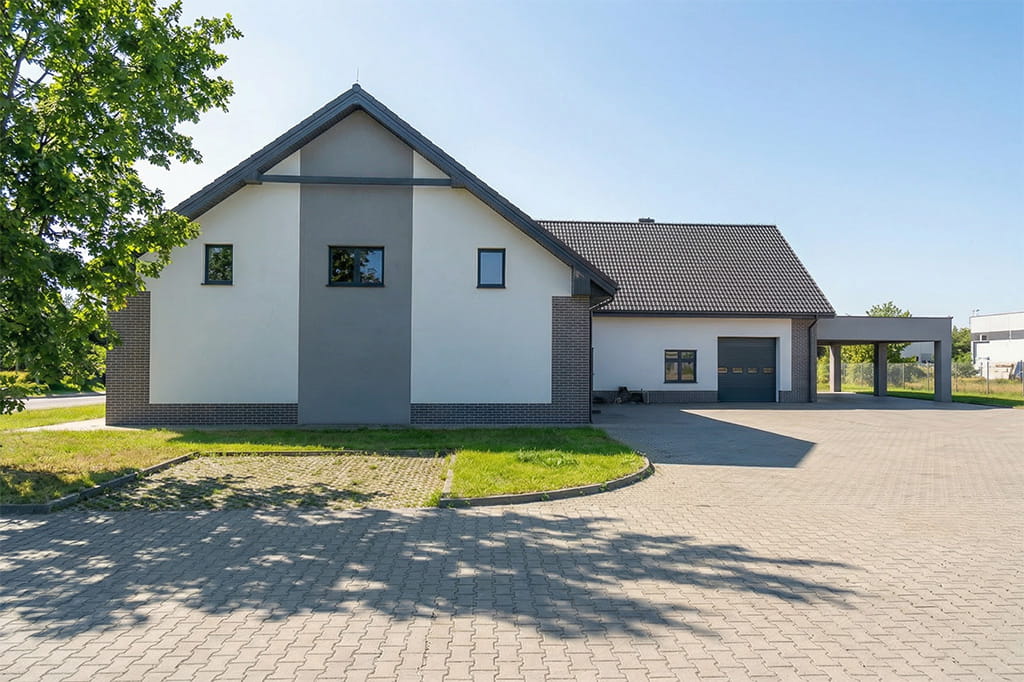

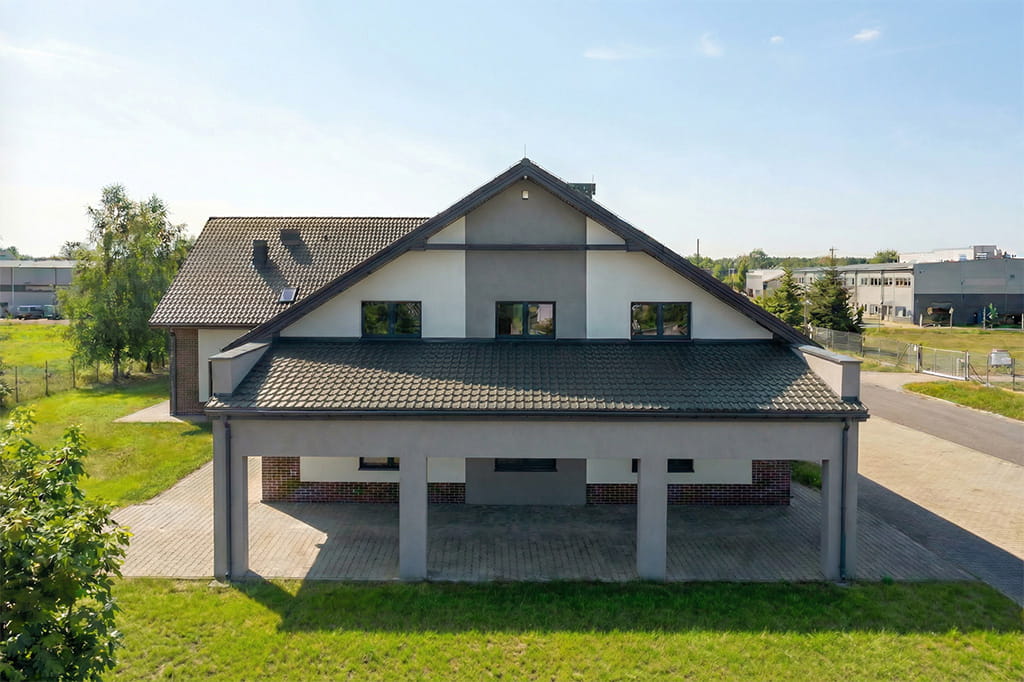

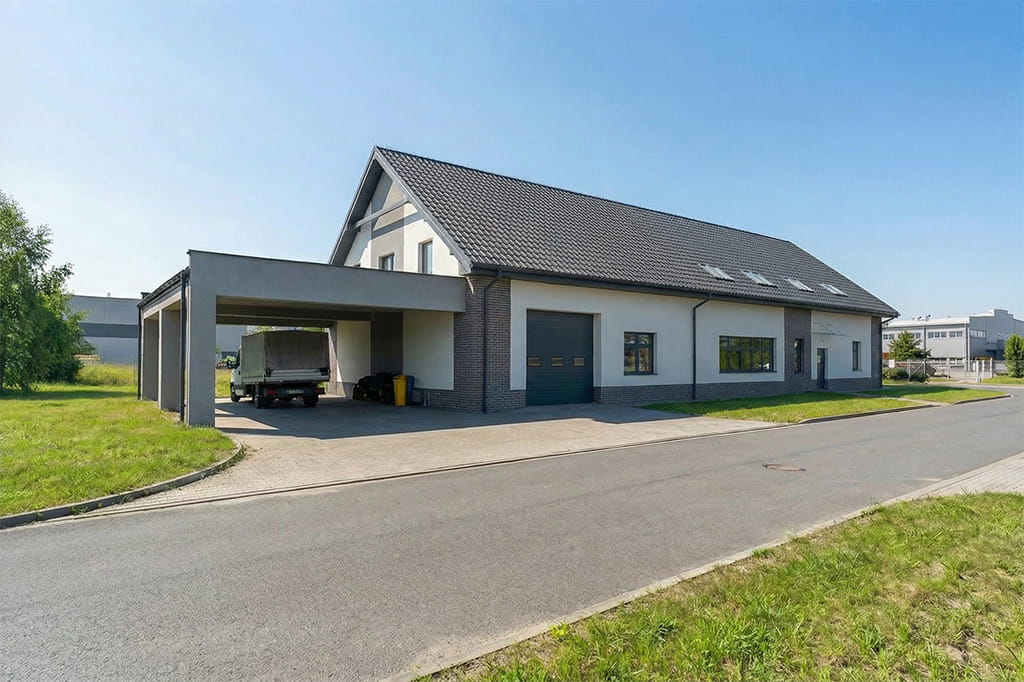

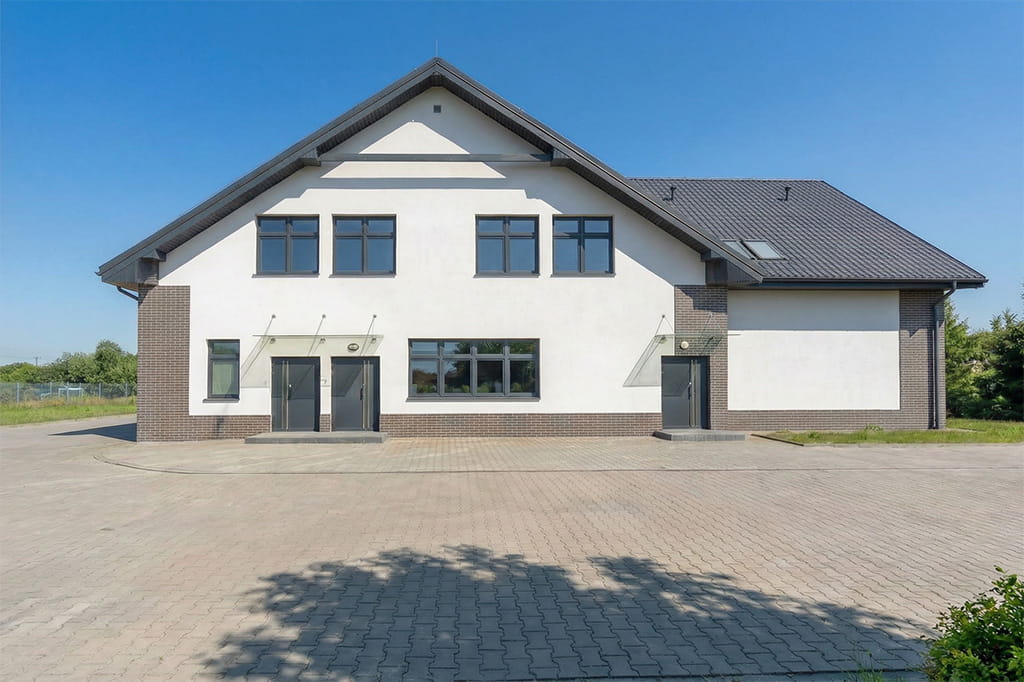

Budynek parterowy z poddaszem użytkowym, bez podpiwniczenia. Obok budynku zaprojektowano zadaszoną wiatę.

Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 29 cm, styropian 20 cm, tynk zewnętrzny
Strop nad parterem: żelbetowy
Fundament: ławy i stopy fundamentowe
Kąt nachylenia dachu: 35°
Ogrzewanie: pompa ciepła
Wentylacja: mechaniczna z odzyskiem ciepła
Pokrycie dachu: blachodachówka
Program

Parter: klatka schodowa, korytarz, pokój kierownika, WC, mroźnia, chłodnie na wyroby gotowe, pomieszczenie gospodarcze, magazyny surowców, kuchnia garmażeryjna, przedsionek, zmywalnia przyborów kuchennych, wypażalnia, pomieszczenie na odpadki, szatnia personelu z WC i natryskiem, kotłownia, pokój śniadań personelu, obieralnia oraz pomieszczenie przyjęcia towaru.

Poddasze: klatka schodowa, pokój śniadań personelu, korytarz, biuro technologa produkcji, archiwum, pomieszczenie gospodarcze, WC / natrysk, magazyn oraz 2 pary schodów prowadzących do pomieszczenia przyjęcia towaru na parterze.

Powierzchnia zabudowy: 747.14 m²
Powierzchnia użytkowa: 839.44 m²
Kubatura: 5529.14 m³
Szerokość działki: 29.98 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 33
Kąt nachylenia dachu: 35
Pokój na parterze: Nie
Wysokość budynku: 10,82 m
Rodzaj ogrzewania: pompa ciepła
Wskaźnik energii pierwotnej: 52,52 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: wiata garażowa
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: gastronomiczne, komercyjne, projekt budynku usługowego, projekt budynku gastronomicznego, produkcyjne, projekty budynków produkcyjnych, Budynki magazynowo - produkcyjne, z fotowoltaiką
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU

5 600 PLN

KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny
  • projekt konstrukcyjny
  • projekt wewnętrznych instalacji sanitarnych
  • projekt wewnętrznych instalacji ogrzewania (pompa ciepła powietrze woda)
  • projekt wewnętrznej instalacji wentylacji mechanicznej z odzyskiem ciepła
  • projekt wewnętrznej instalacji elektrycznej, instalacji odgromowej i fotowoltaicznej
  • przedmiar + zestawienie materiałów budowlanych
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
