Budynek usługowy
Kod: K-156
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

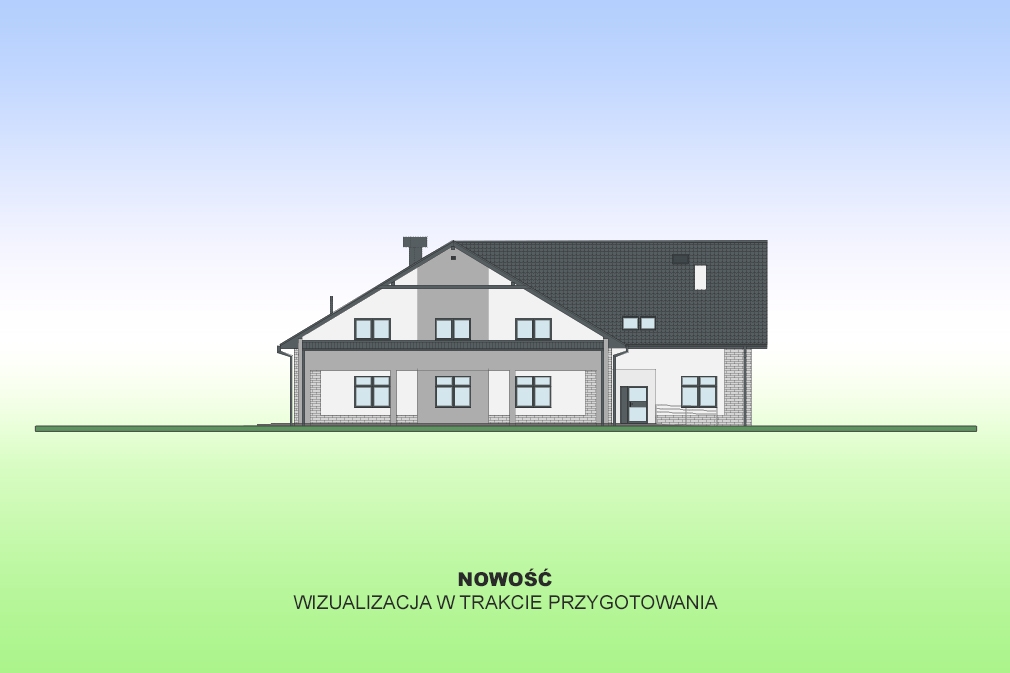

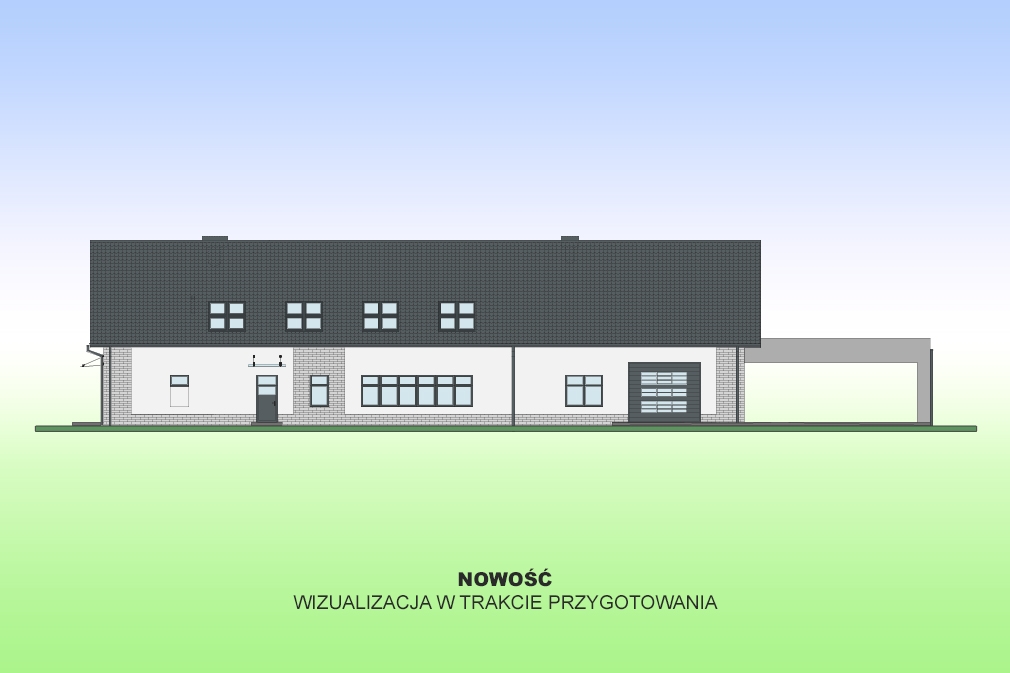

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 839,44 m2. Obiekt pełniący funkcję funkcję produkcji żywności (typu garmażeria). Budynek parterowy z poddaszem użytkowym, bez podpiwniczenia. Obok budynku zaprojektowano zadaszoną wiatę.

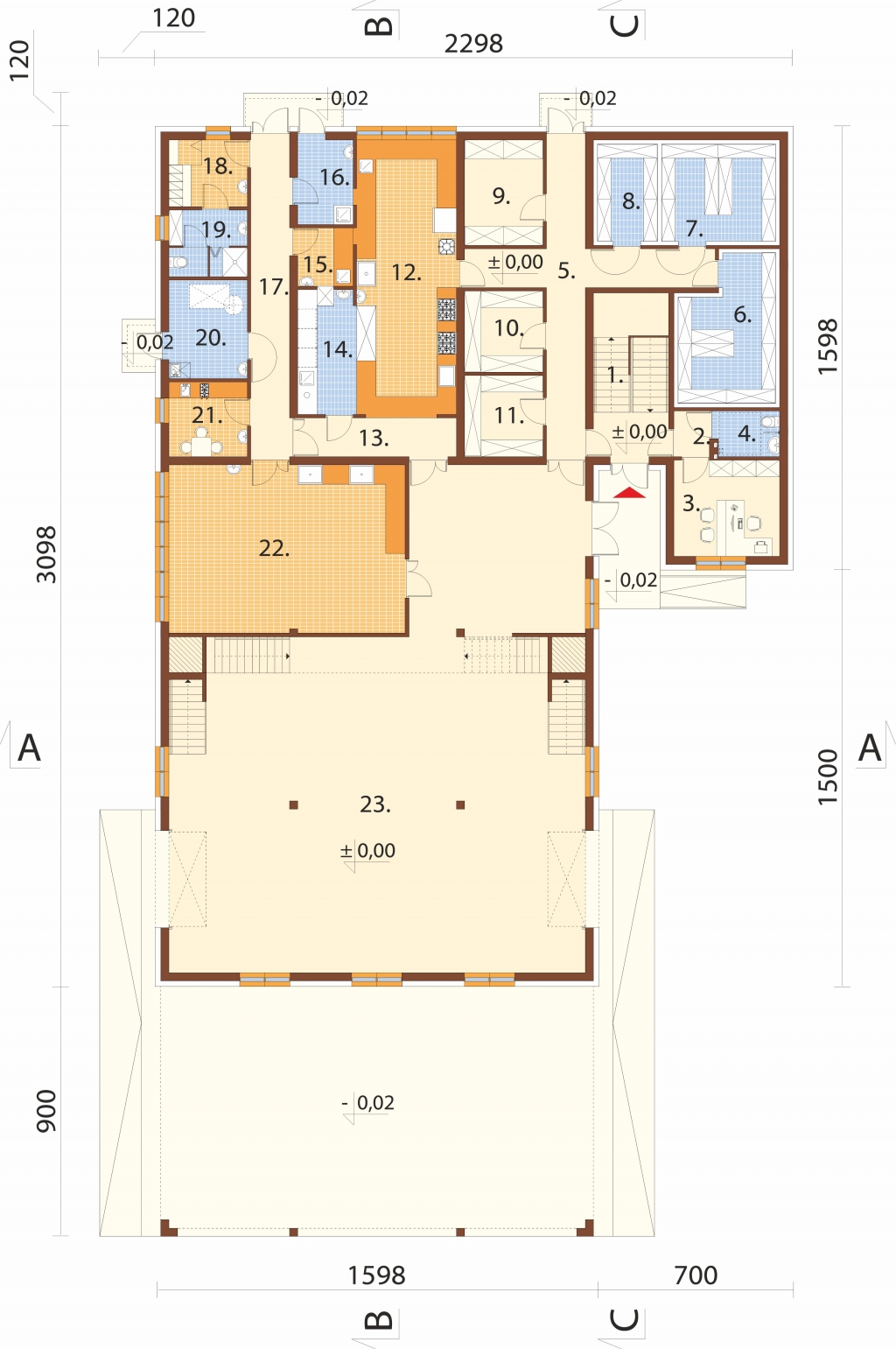

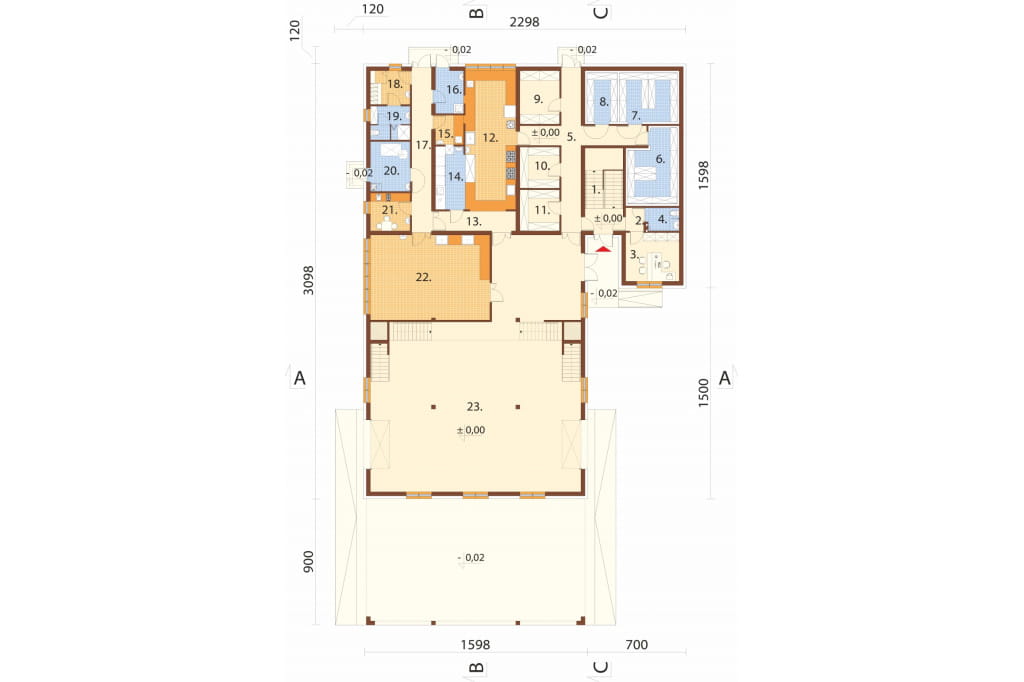

Rzut parteru
Parter: 483,49 m2
1. Klatka schodowa 7,78 m2
2. Korytarz 1,99 m2
3. Biuro kierownika 12,92 m2
4. WC 3,68 m2
5. Korytarz 25,84 m2
6. Mroźnia 16,46 m2
7. Chłodnia na produkty gotowe 14,35 m2
8. Chłodnia na produkty gotowe 7,56 m2
9. Pomieszczenie gospodarcze 10,49 m2
10. Magazyn surowców 8,04 m2
11. Magazyn surowców 8,04 m2
12. Kuchnia garmażeryjna 35,06 m2
13. Przedsionek 7,72 m2
14. Zmywalnia 8,74 m2
15. Wypażarnia 4,04 m2
16. Pomieszczenie na odpadki 5,89 m2
17. Korytarz 15,46 m2
18. Szatnia personelu 6,59 m2
19. WC + natryski 6,37 m2
20. Kotłownia 9,77 m2
21. Pokój śniadań personelu 7,40 m2
22. Obieralnia 51,27 m2
23. Pomieszczenie przyjęcia towaru 208,03 m2

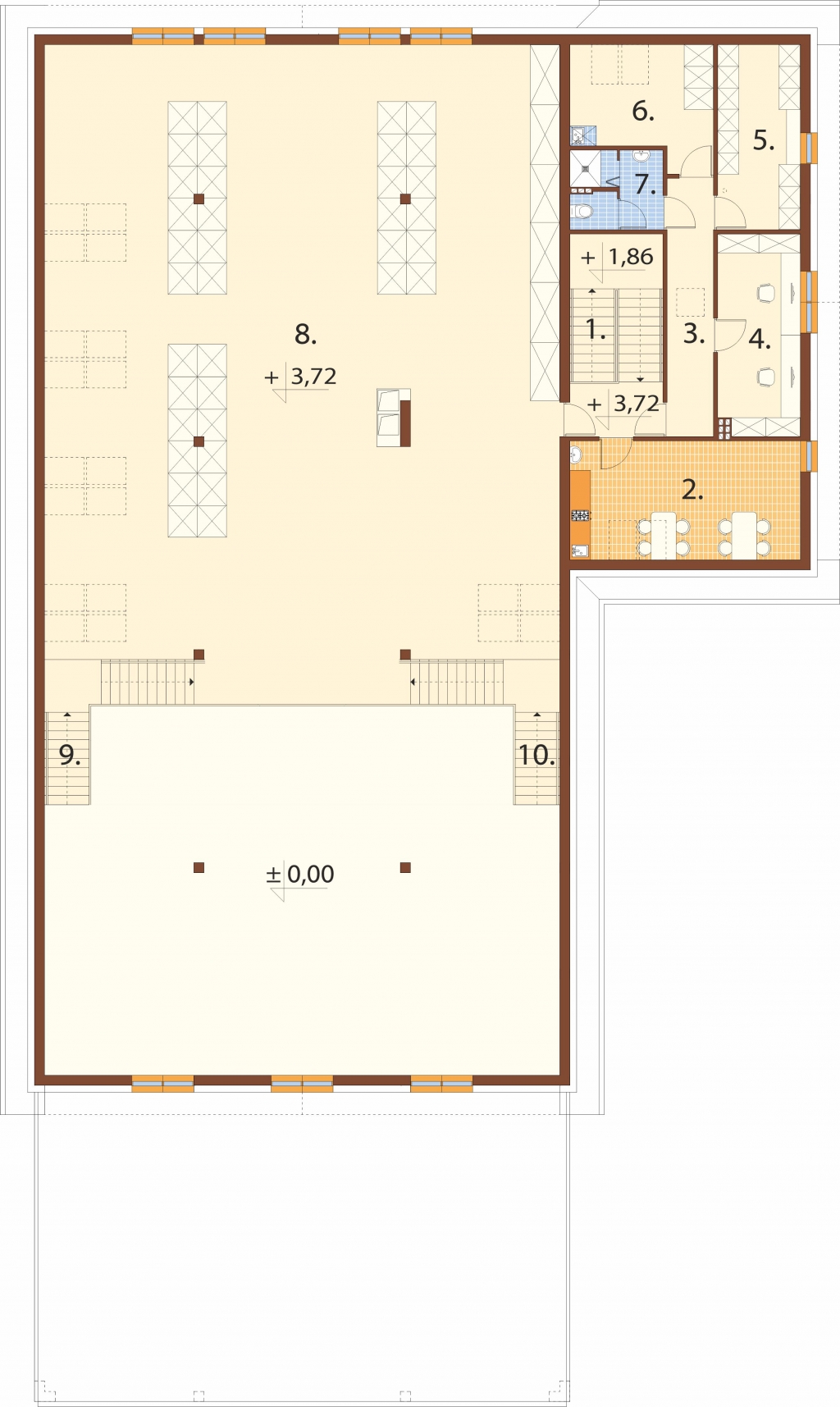

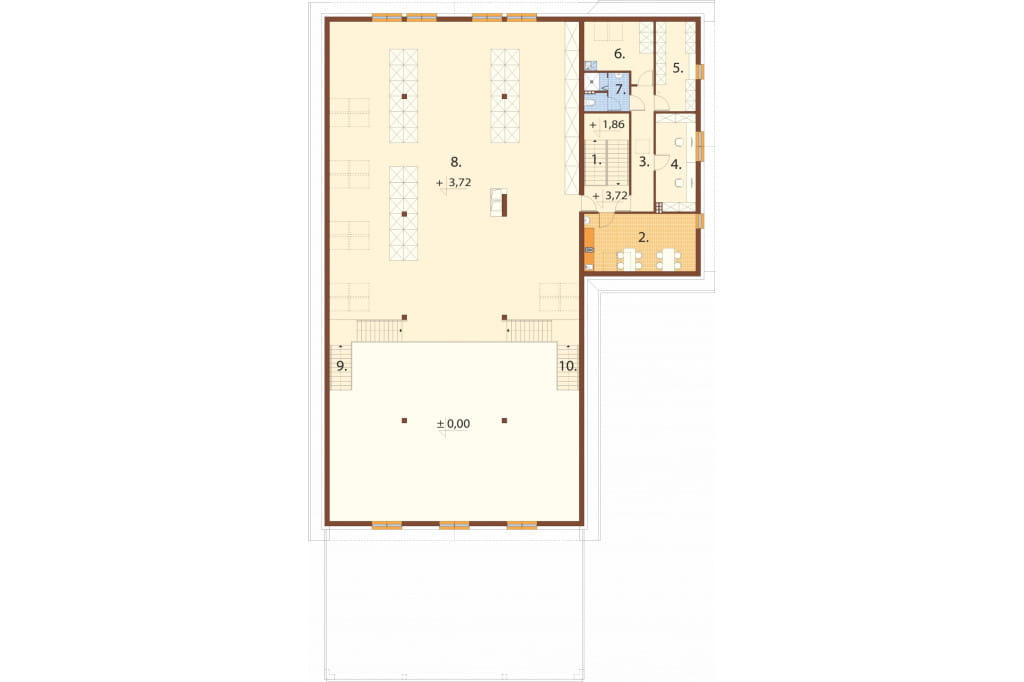

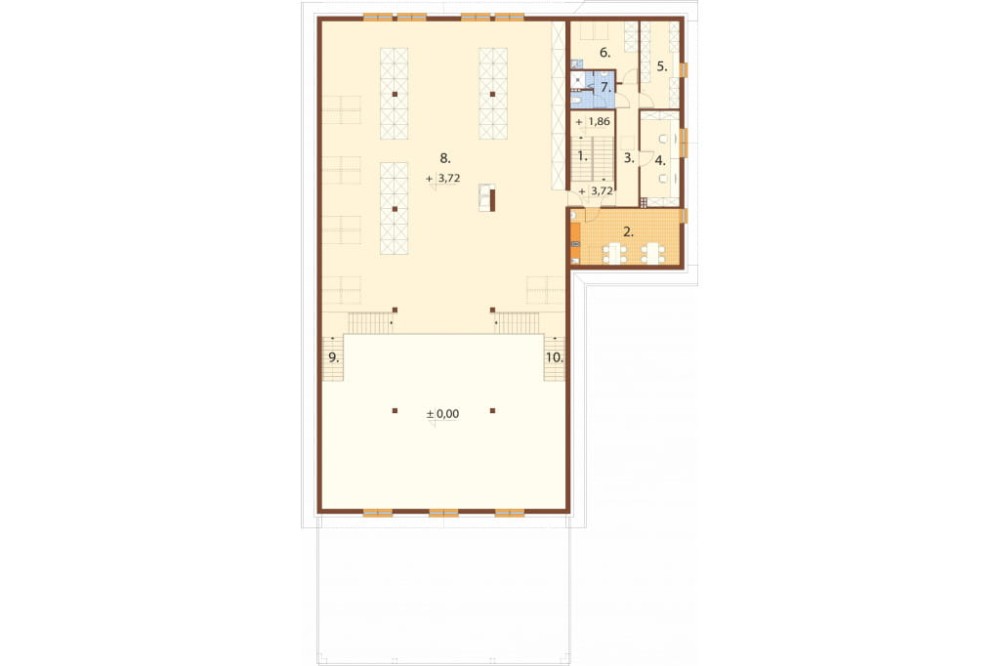

Rzut poddasza
Poddasze: 355,95 / 385,75 m2
1. Klatka schodowa 15,64 m2
2. Pokój śniadań personelu 17,20 / 22,87 m2
3. Korytarz 9,79 m2
4. Biuro technologa produkcji 13,66 m2
5. Archiwum 10,66 / 12,68 m2
6. Pomieszczenie gospodarcze 9,60 / 13,12 m2
7. WC + natryski 5,78 m2
8. Magazyn 253,68 / 272,27 m2
9. Schody 9,97 m2
10. Schody 9,97 m2

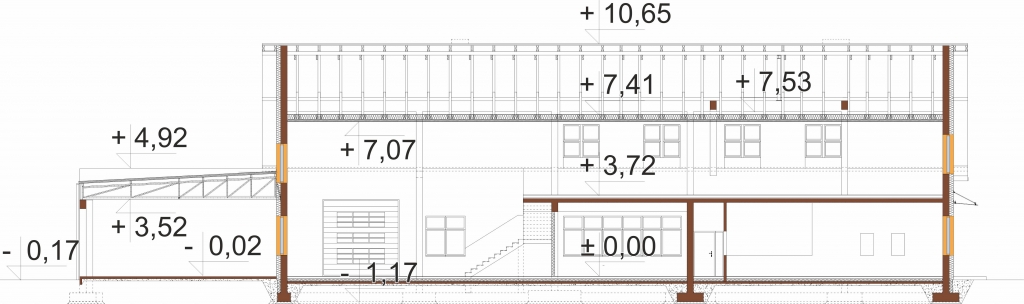

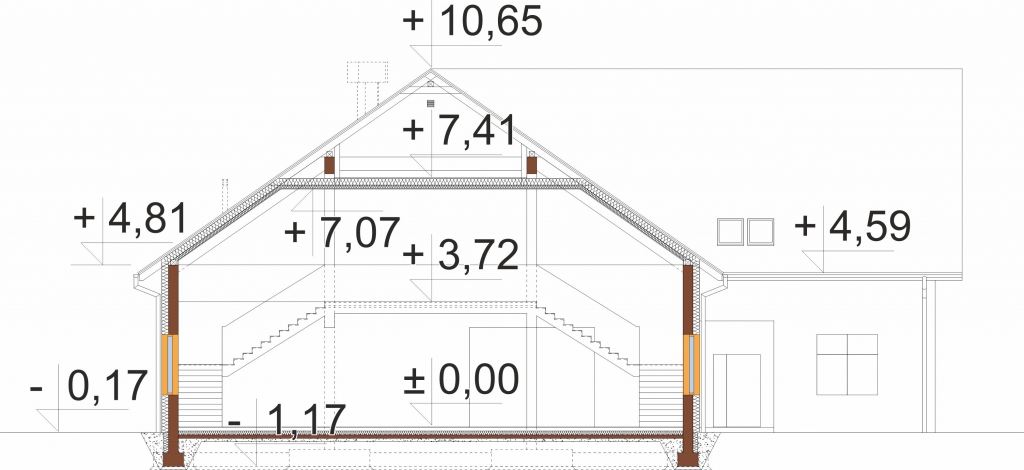

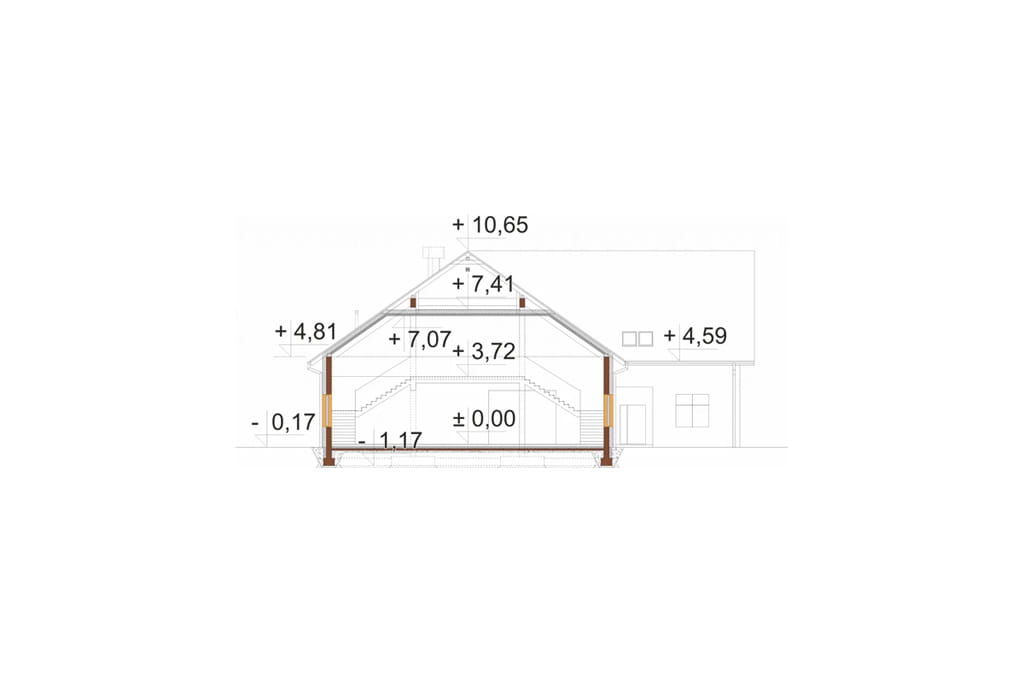

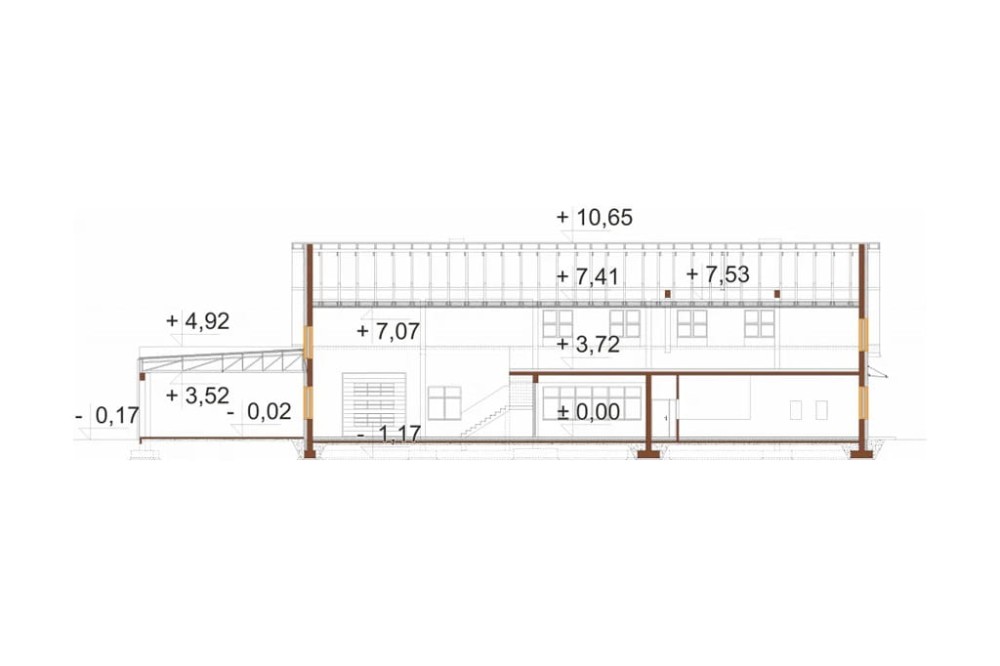

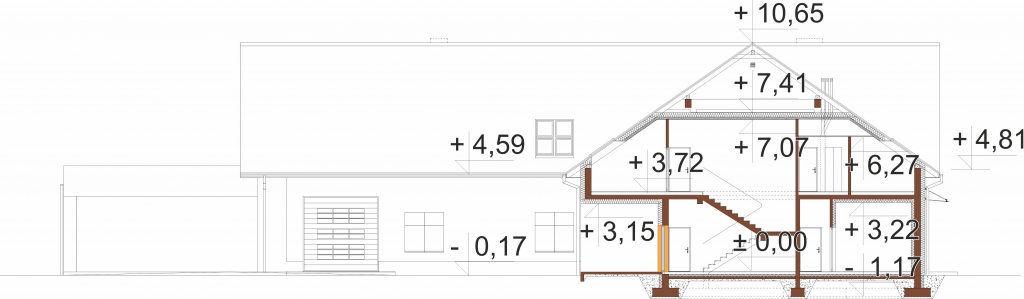

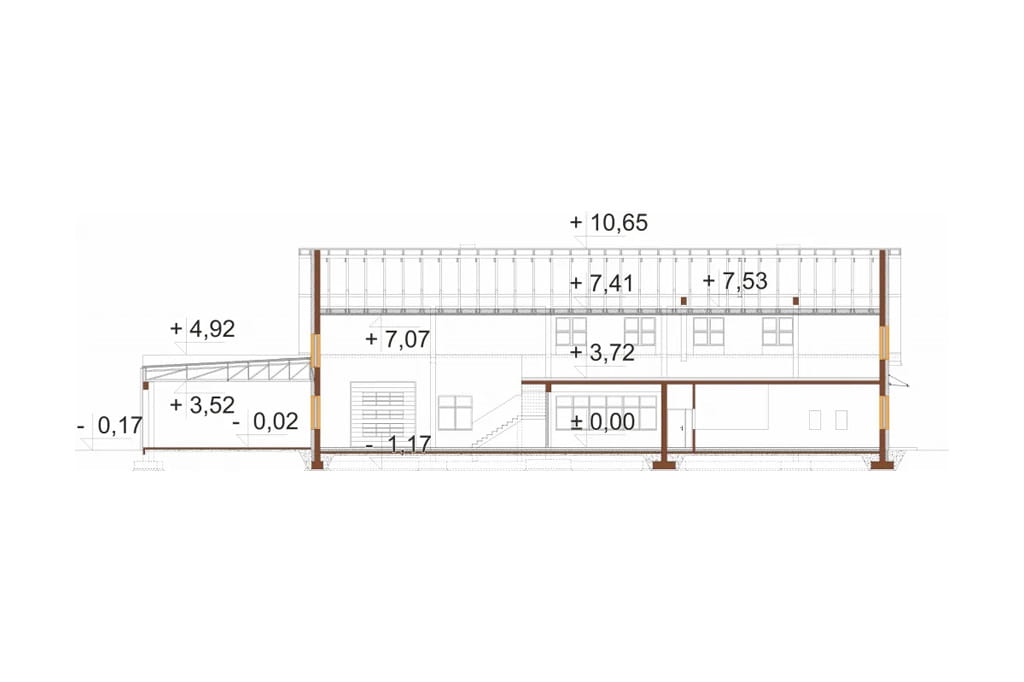

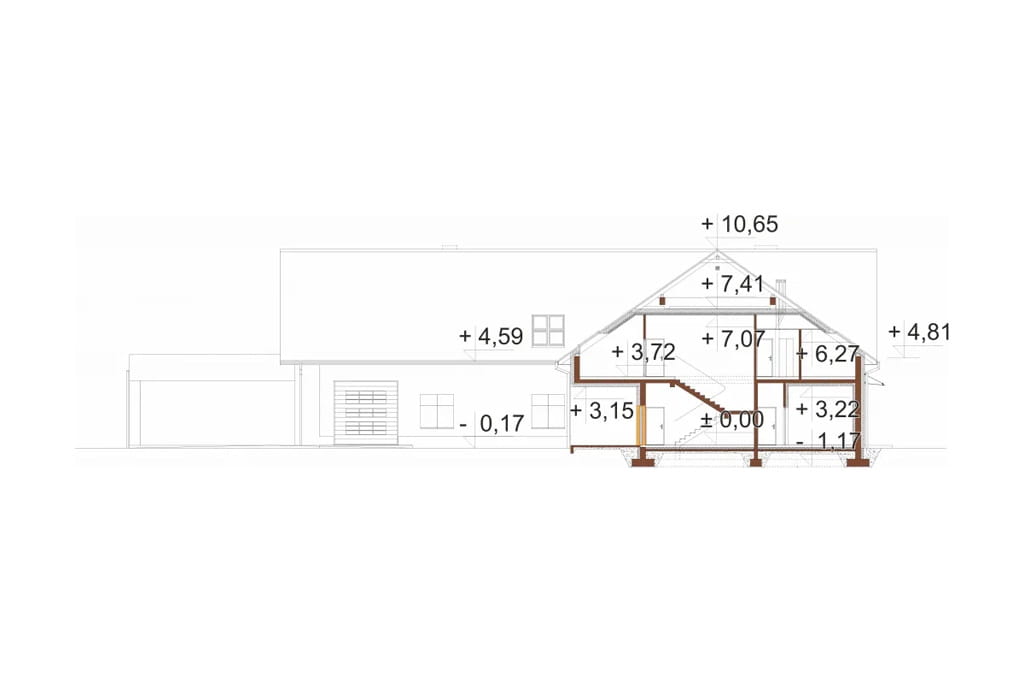

Przekrój
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 29 cm, styropian 20 cm, tynk zewnętrzny
Strop nad parterem: żelbetowy
Fundament: ławy i stopy fundamentowe
Kąt nachylenia dachu: 35°
Ogrzewanie: pompa ciepła
Wentylacja: mechaniczna z odzyskiem ciepła
Pokrycie dachu: blachodachówka
Program:
Parter: klatka schodowa, korytarz, pokój kierownika, WC, mroźnia, chłodnie na wyroby gotowe, pomieszczenie gospodarcze, magazyny surowców, kuchnia garmażeryjna, przedsionek, zmywalnia przyborów kuchennych, wypażalnia, pomieszczenie na odpadki, szatnia personelu z WC i natryskiem, kotłownia, pokój śniadań personelu, obieralnia oraz pomieszczenie przyjęcia towaru.
Poddasze: klatka schodowa, pokój śniadań personelu, korytarz, biuro technologa produkcji, archiwum, pomieszczenie gospodarcze, WC / natrysk, magazyn oraz 2 pary schodów prowadzących do pomieszczenia przyjęcia towaru na parterze.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny
- projekt konstrukcyjny
- projekt wewnętrznych instalacji sanitarnych
- projekt wewnętrznych instalacji ogrzewania (pompa ciepła powietrze woda)
- projekt wewnętrznej instalacji wentylacji mechanicznej z odzyskiem ciepła
- projekt wewnętrznej instalacji elektrycznej, instalacji odgromowej i fotowoltaicznej
- przedmiar + zestawienie materiałów budowlanych
- projektowana charakterystyka energetyczna budynku
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 500 - 1000
- Powierzchnia zabudowy (m²) 500 - 1000
- Kąt nachylenia dachu (°) 30 - 35
- Szerokość działki/krótszy bok (m) 25 - 30
- Wysokość budynku (m) 10 - 12
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 839.44
- Powierzchnia zabudowy (m²) 747.14
- Szerokość budynku/krótszy bok (m) 22.98
- Długość budynku/dłuższy bok (m) 39.98
- Wysokość budynku (m) 10.82
- Szerokość działki/krótszy bok (m) 29.98
- Kąt nachylenia dachu (°) 35
- Rodzaj dachu dwuspadowy
- Piwnica bez podpiwniczenia
- Garaż wiata garażowa
- Poddasze poddasze użytkowe
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Fundamenty ława fundamentowa
- Strop w budynku* żelbetowy
- Pokrycie dachu* blachodachówka
- Kubatura (m³) 5529.14
- Liczba kondygnacji 2
- Rodzaj ogrzewania pompa ciepła
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 52,52
- Instalacja fotowoltaiczna* tak
- Wentylacja* mechaniczna
- Liczba pomieszczeń 33
- Liczba łazienek (bez WC) 2
Dodatkowe parametry projektu
- Winda w budynku nie
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
