Projekt

Prywatny dom opieki dla osób starszych

Kod: LK-143
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71



zobacz realizacje naszych projektów

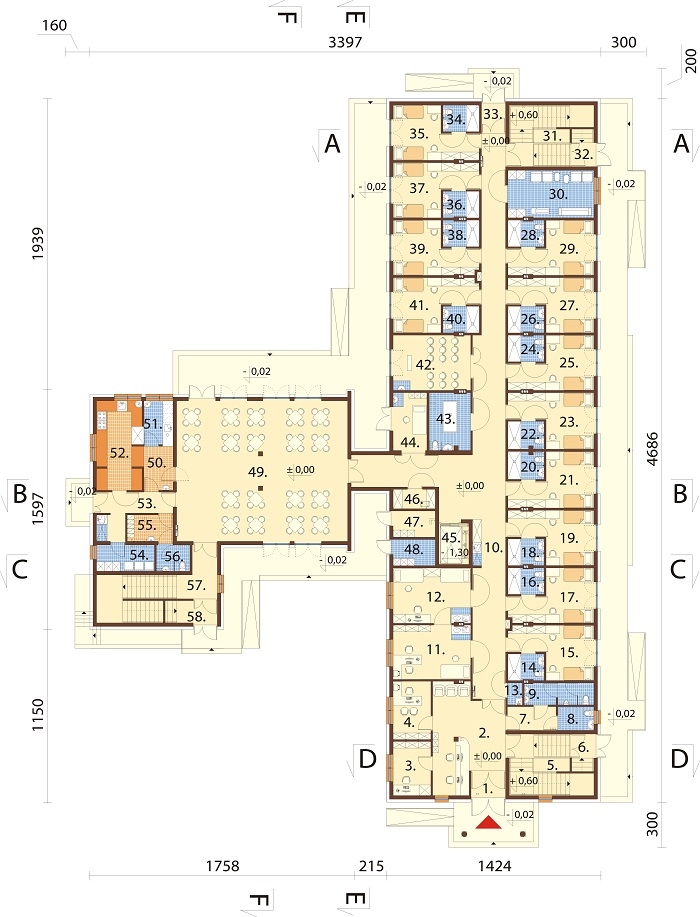

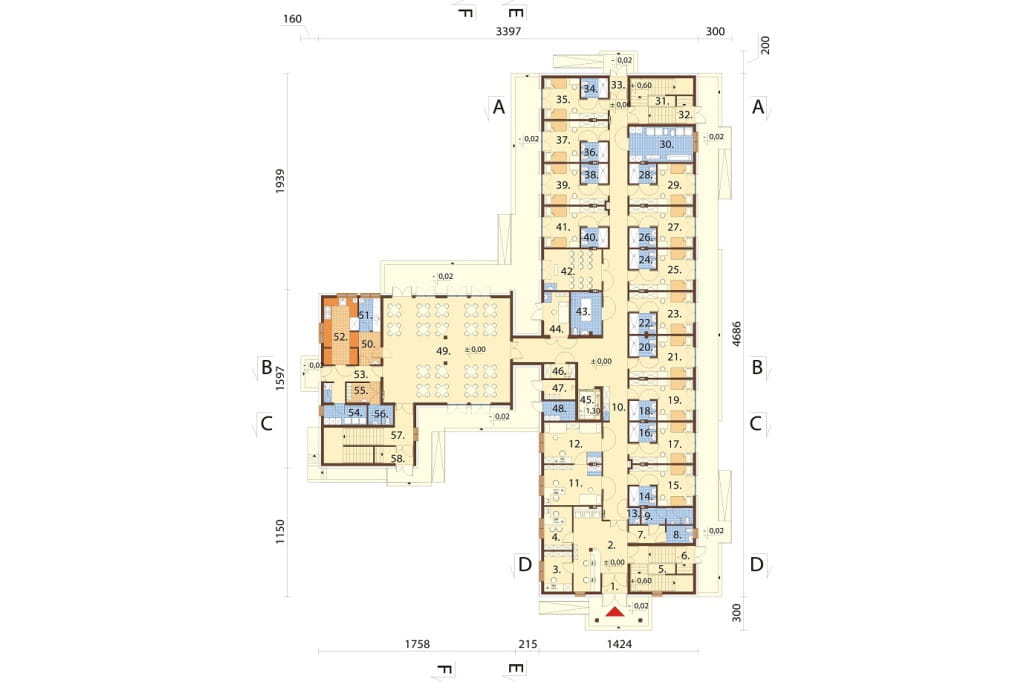

Rzut parteru



Projekt LK-143 - rzut

Parter: 718,24 m2


1. Wiatrołap 3,41 m2
2. Hall / recepcja 29,42 m2
3. Zaplecze recepcji 8,80 m2
4. Biuro 9,50 m2
5. Klatka schodowa 12,33 m2
6. Wiatrołap 3,54 m2
7. Korytarz 4,92 m
8. WC damskie / dla niepełnospr. 3,62 m2
9. WC męskie 6,49 m2
10. Korytarz 94,85 m2
11. Dyżurka pielęgniarska 18,26 m2
12. Gabinet zabiegowy 18,55 m2
13. Pom. gospodarcze 1,37 m2
14. Łazienka 4,07 m2
15. Pokój 15,73 m2
16. Łazienka 4,07 m2
17. Pokój 15,73 m2
18. Łazienka 4,07 m2
19. Pokój 15,83 m2
20. Łazienka 4,25 m2
21. Pokój 16,11 m2
22. Łazienka 4,25 m2
23. Pokój 16,11 m2
24. Łazienka 4,07 m2
25. Pokój 15,83 m2
26. Łazienka 4,07 m2
27. Pokój 15,84 m2
28. Łazienka 4,07 m2
29. Pokój 15,84 m2
30. Pralnia podręczna 17,75 m2
31. Klatka schodowa 12,33 m2
32. Wiatrołap 3,54 m2
33. Wiatrołap 2,72 m2
34. Łazienka 4,12 m2
35. Pokój 15,84 m2
36. Łazienka 4,05 m2
37. Pokój 15,84 m2
38. Łazienka 4,05 m2
39. Pokój 15,73 m2
40. Łazienka 4,05 m2
41. Pokój 15,73 m2
42. Kaplica 18,51 m2
43. Łazienka 10,19 m2
44. Pom. terapii / rehabilitacji 8,42 m2
45. Szyb windy
46. Magazyn bielizny 3,43 m2
47. Pom. tech. elektryczne 4,71 m2
48. Pom. tech. sanitarne 4,71 m2
49. Sala jadalna 105,59 m2
50. Rozdzielnia kelnerska 5,48 m2
51. Zmywalnia naczyń 5,46 m2
52. Kuchnia 17,51 m2
53. Korytarz 10,25 m2
54. Magazyn 6,52 m2
55. Szatnia personelu kuchni 5,17 m2
56. Łazienka 3,75 m2
57. Klatka schodowa 7,37 m2
58. Wiatrołap 4,93 m2

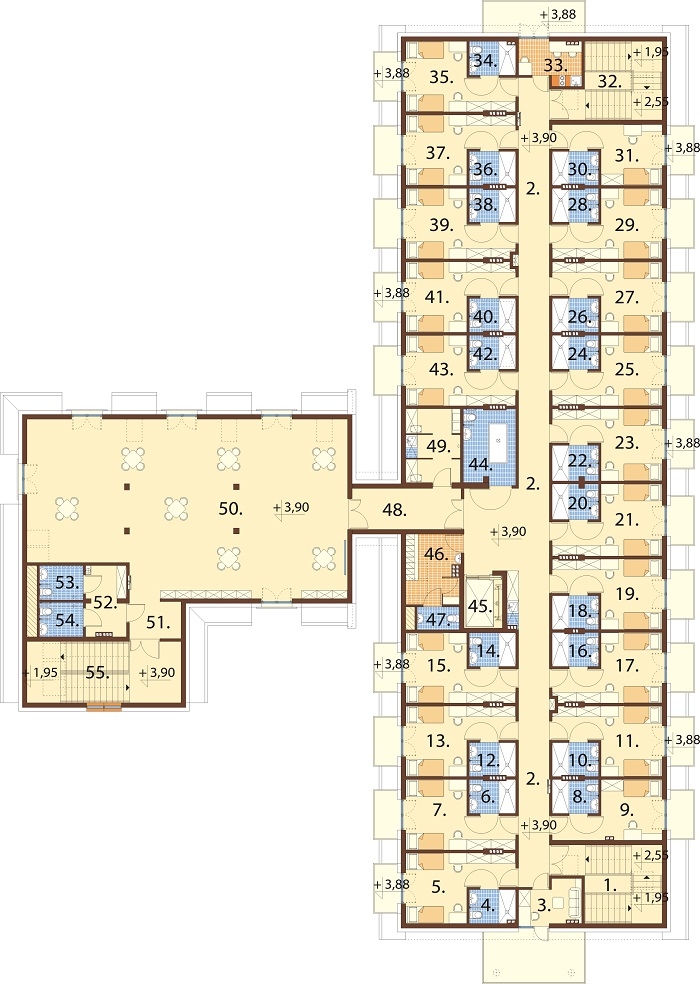

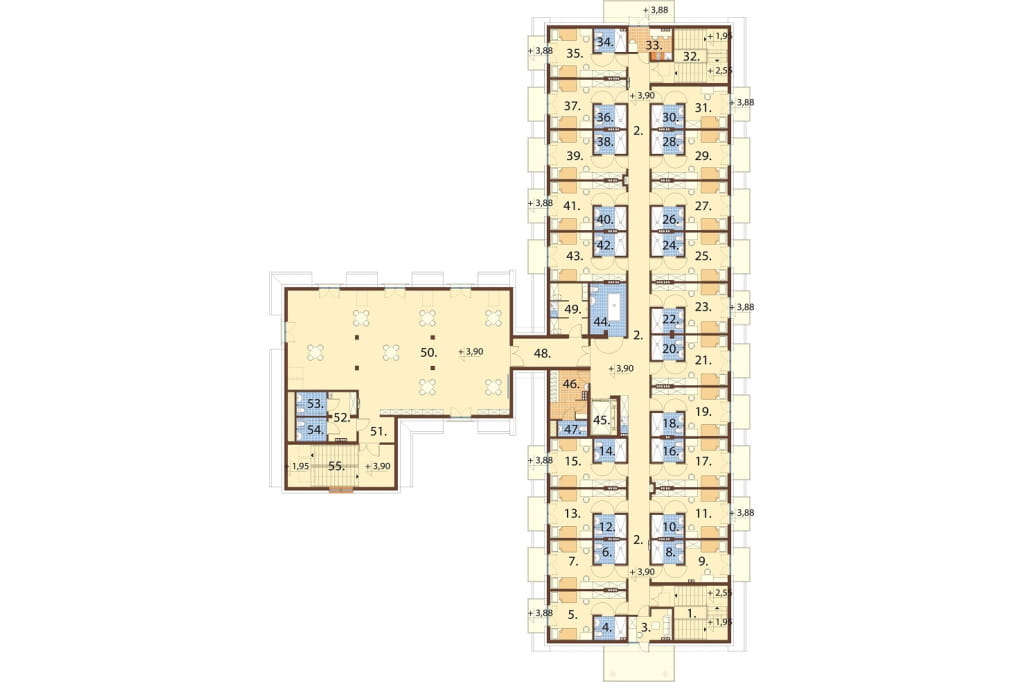

Rzut poddasza



Projekt LK-143 - rzut

Poddasze: 699,11 / 732,24 m2


1. Klatka schodowa 16,76 m2
2. Korytarz 79,56 m2
3. Pok. wypoczynkowy personelu 6,34 m2
4. Łazienka 4,03 m2
5. Pokój 15,07 / 15,82 m2
6. Łazienka 4,03 m2
7. Pokój 15,07 / 15,82 m2
8. Łazienka 4,03 m2
9. Pokój 12,42 / 12,90 m2
10. Łazienka 4,03 m2
11. Pokój 14,96 / 15,70 m2
12. Łazienka 4,03 m2
13. Pokój 15,07 / 15,82 m2
14. Łazienka 4,09 m2
15. Pokój 15,03 / 15,77 m2
16. Łazienka 4,04 m2
17. Pokój 14,96 / 15,70 m2
18. Łazienka 4,04 m2
19. Pokój 15,05 / 15,79 m2
20. Łazienka 4,25 m2
21. Pokój 15,28 / 16,06 m2
22. Łazienka 4,25 m2
23. Pokój 15,28 / 16,06 m2
24. Łazienka 4,03 m2
25. Pokój 15,05 / 15,79 m2
26. Łazienka 4,03 m2
27. Pokój 15,07 / 15,81 m2
28. Łazienka 4,03 m2
29. Pokój 15,07 / 15,81 m2
30. Łazienka 4,03 m2
31. Pokój 12,52 / 13.0 m2
32. Klatka schodowa 16,76 m2
33. Kuchnia pomocnicza 6,34 m2
34. Łazienka 4,03 m2
35. Pokój 15,06 / 15,80 m2
36. Łazienka 4,03 m2
37. Pokój 15,06 / 15,80 m2
38. Łazienka 4,03 m2
39. Pokój 14,96 / 15,70 m2
40. Łazienka 4,03 m2
41. Pokój 14,96 / 15,70 m2
42. Łazienka 4,03 m2
43. Pokój 15,06 / 15,80 m2
44. Łazienka 10,25 m2
45. Szyb windy
46. Szatnia personelu 8,01 / 9,89 m2
47. WC 2,25 / 2,50 m2
48. Przedsionek p. pożarowy 11,84 m2
49. Pom. gospodarcze 7,91 / 9,77 m2
50. Świetlica 133,02 / 145,24 m2
51. Korytarz 4,04 / 5,01 m2
52. Przedsionek 7,10 m2
53. WC męskie 3,61 / 3,95 m2
54. WC damskie 3,61 / 3,95 m2
55. Klatka schodowa 23,62 / 25,24 m2

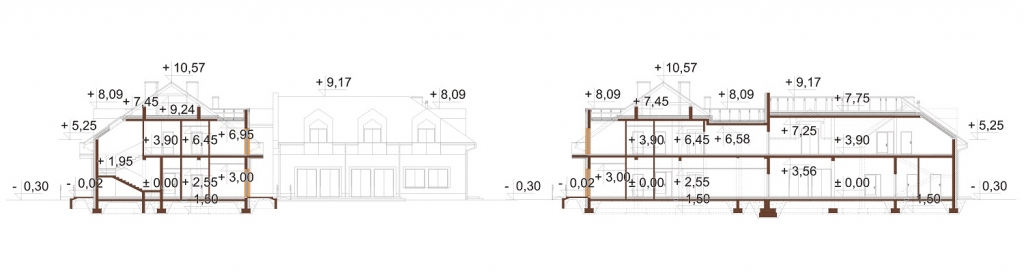

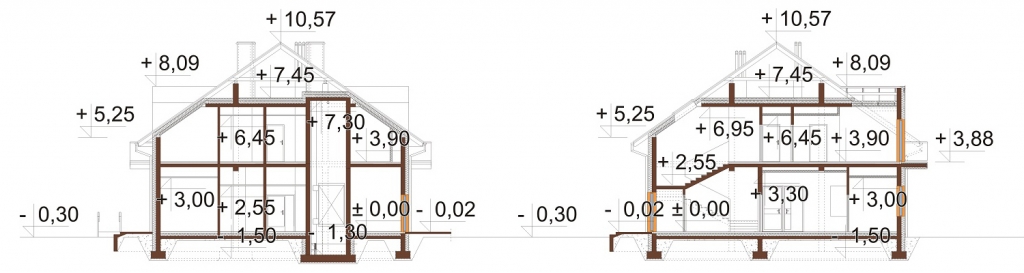

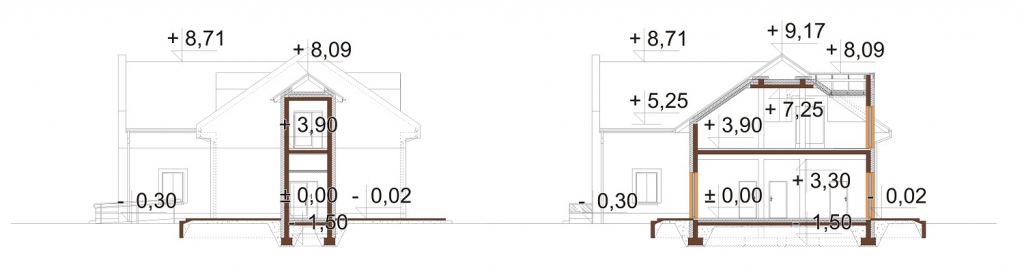

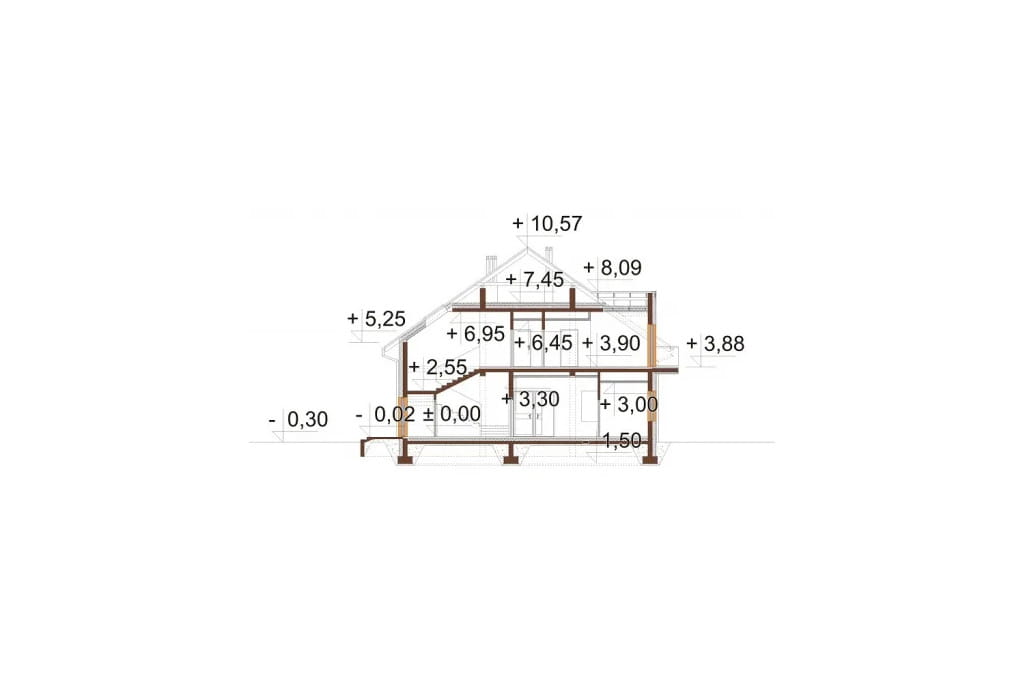

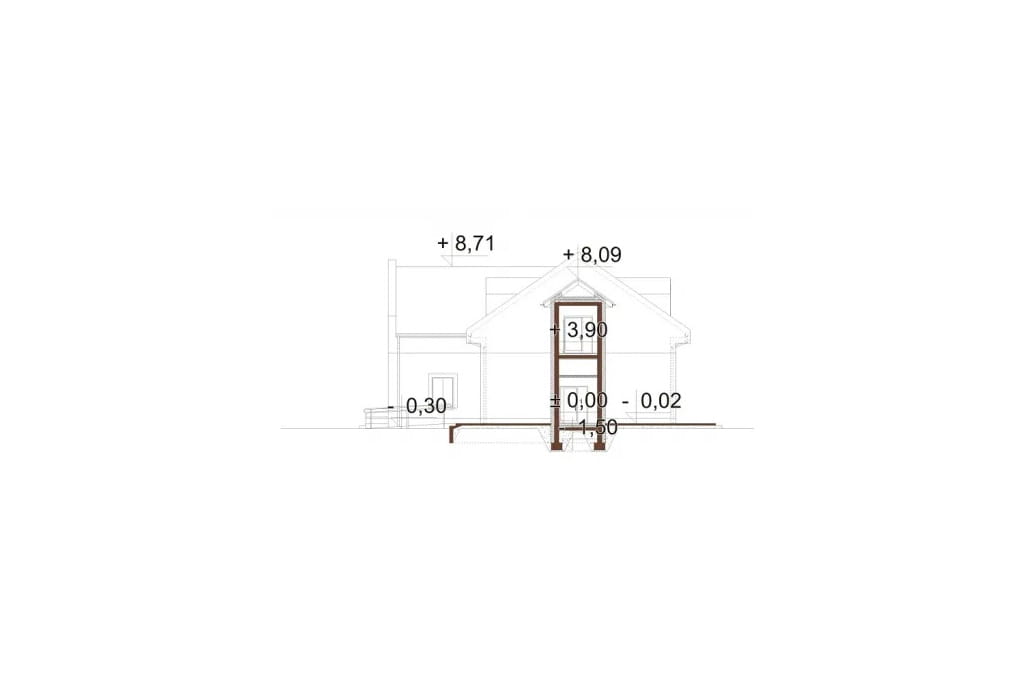

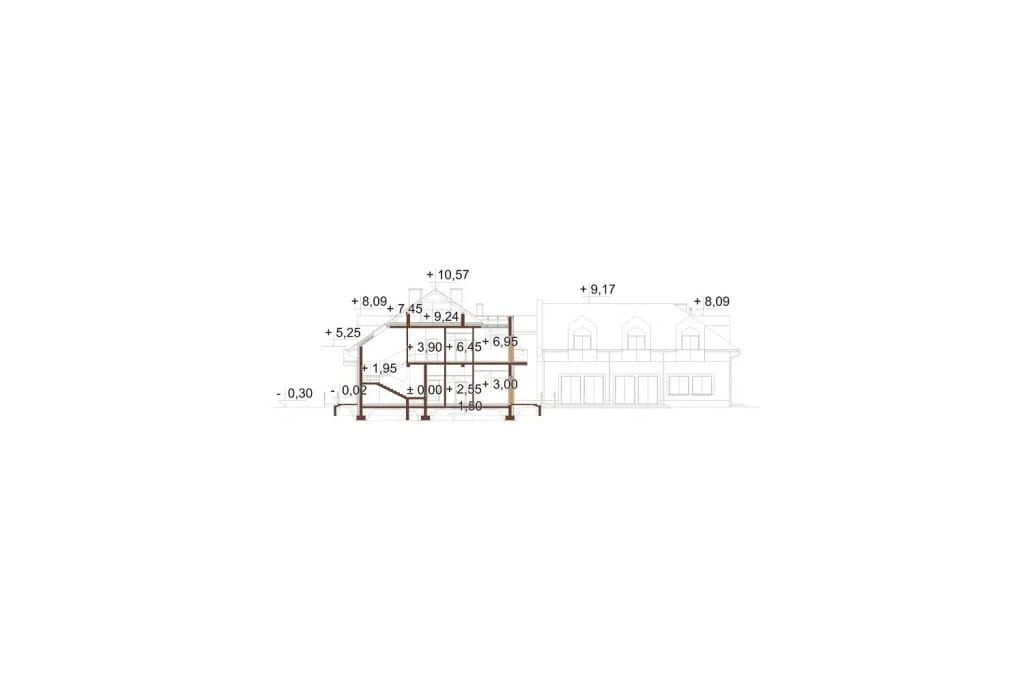

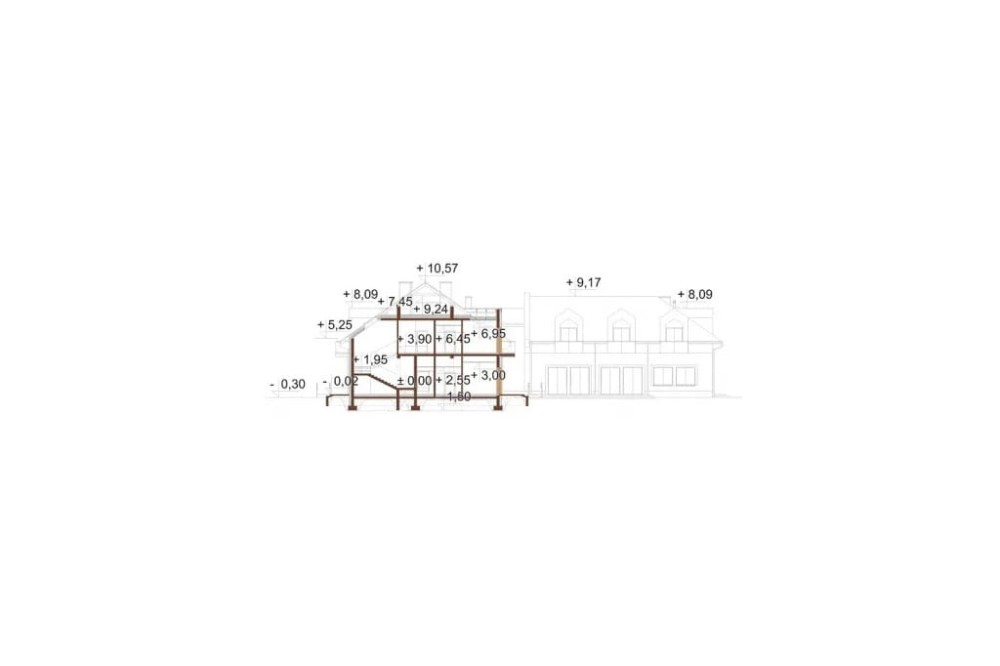

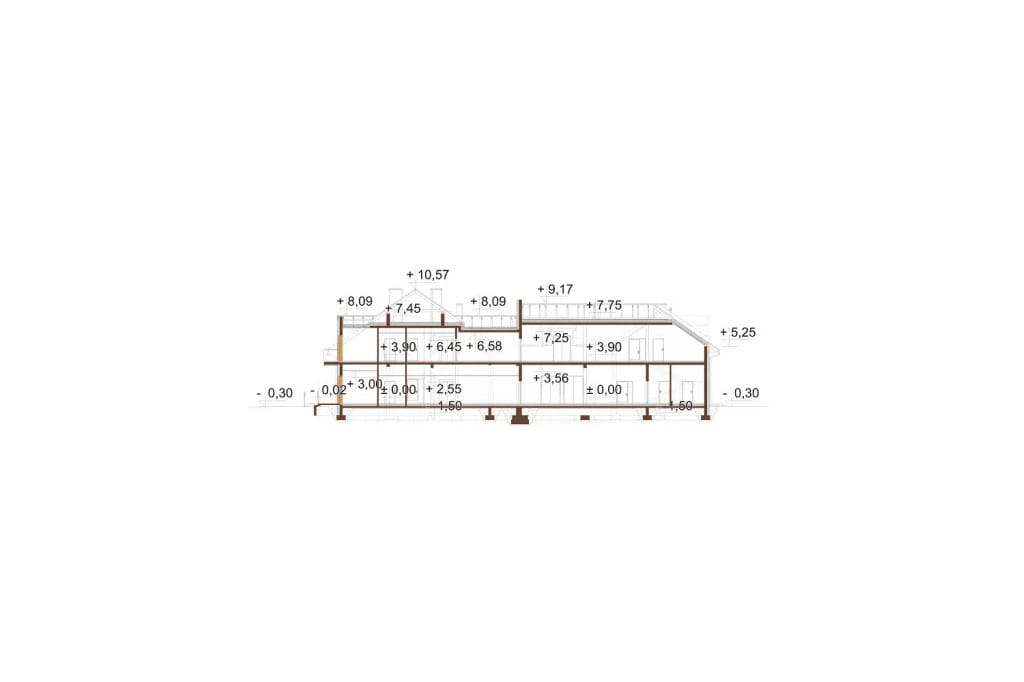

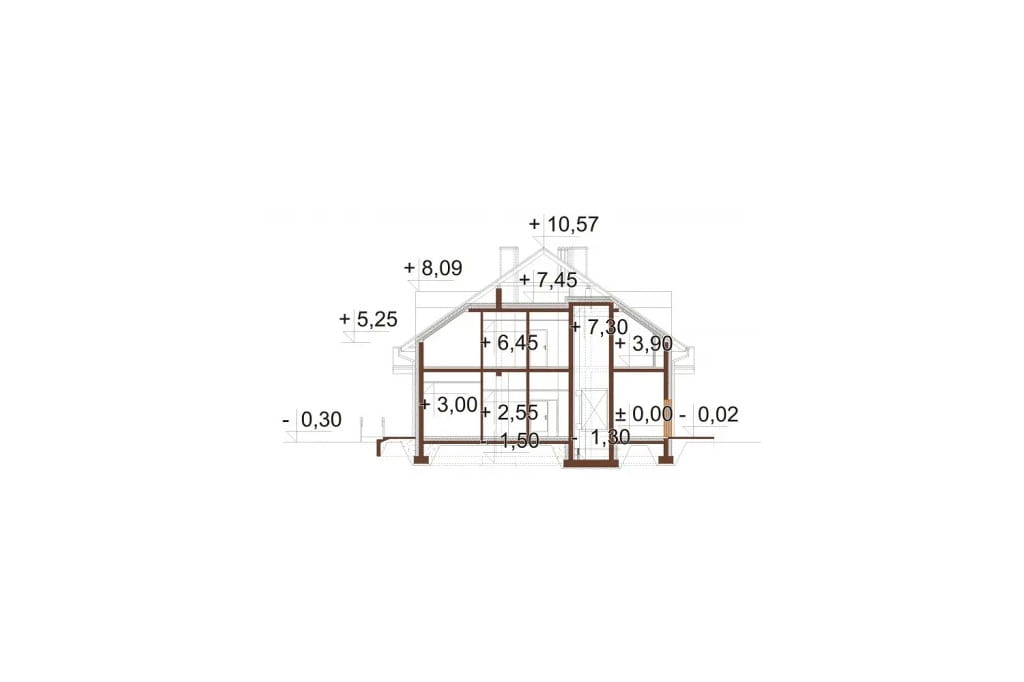

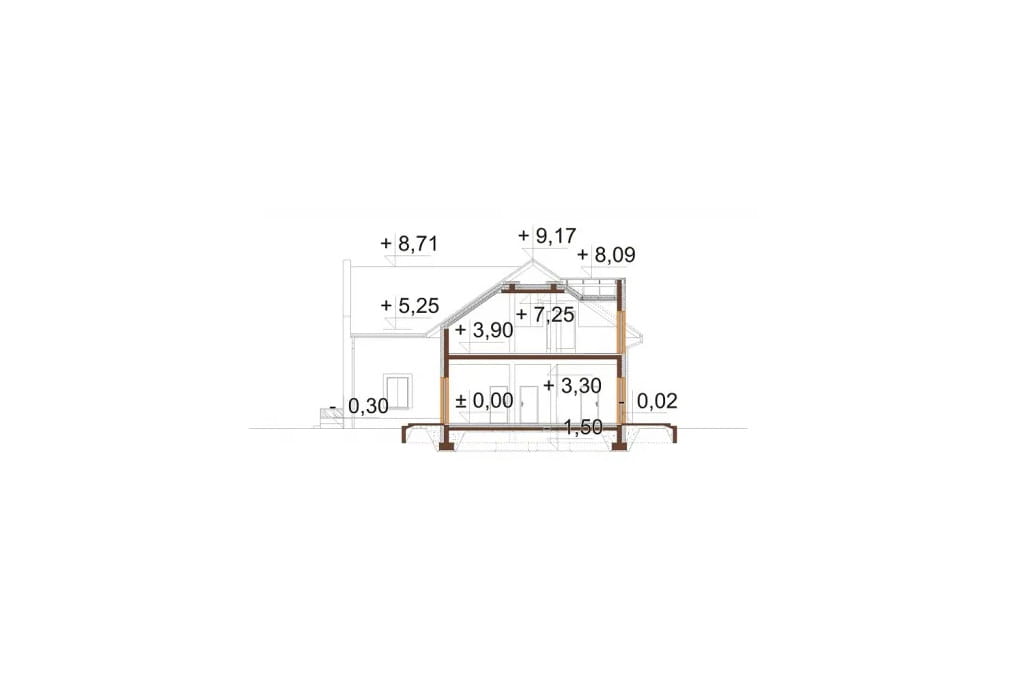

Przekrój



Projekt LK-143 - przekrój Projekt LK-143 - przekrój Projekt LK-143 - przekrój
Zadaj pytanie dotyczące tego projektu  kliknij

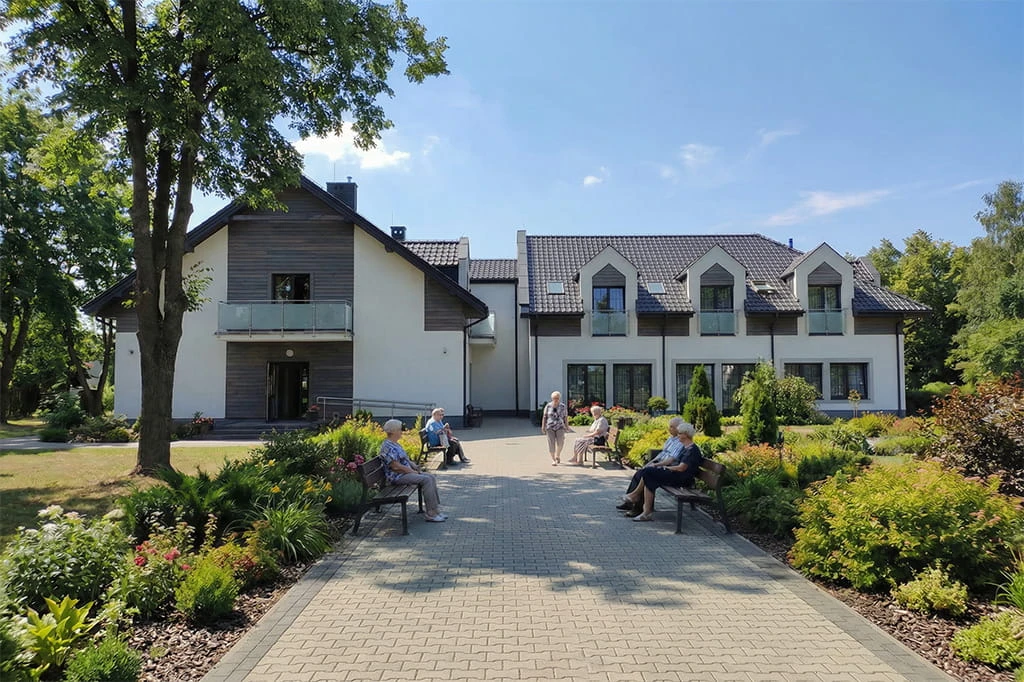

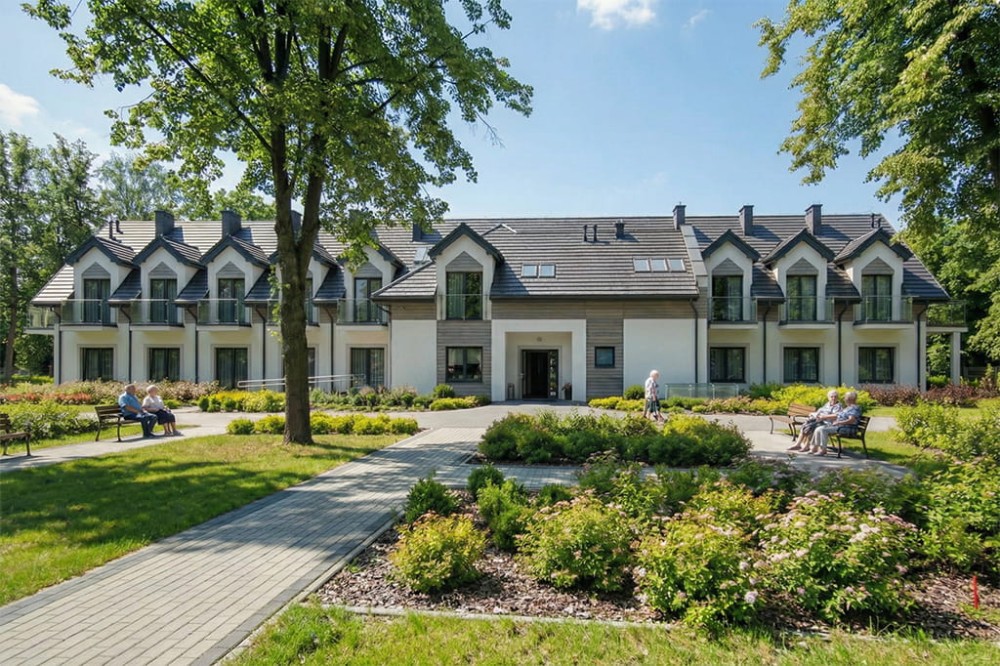

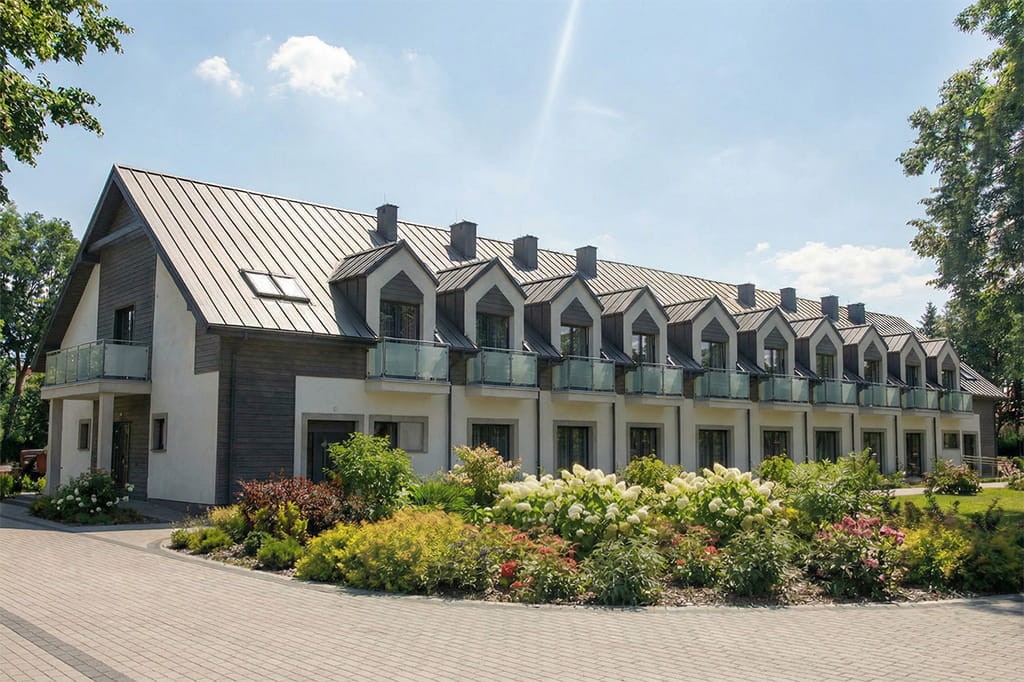

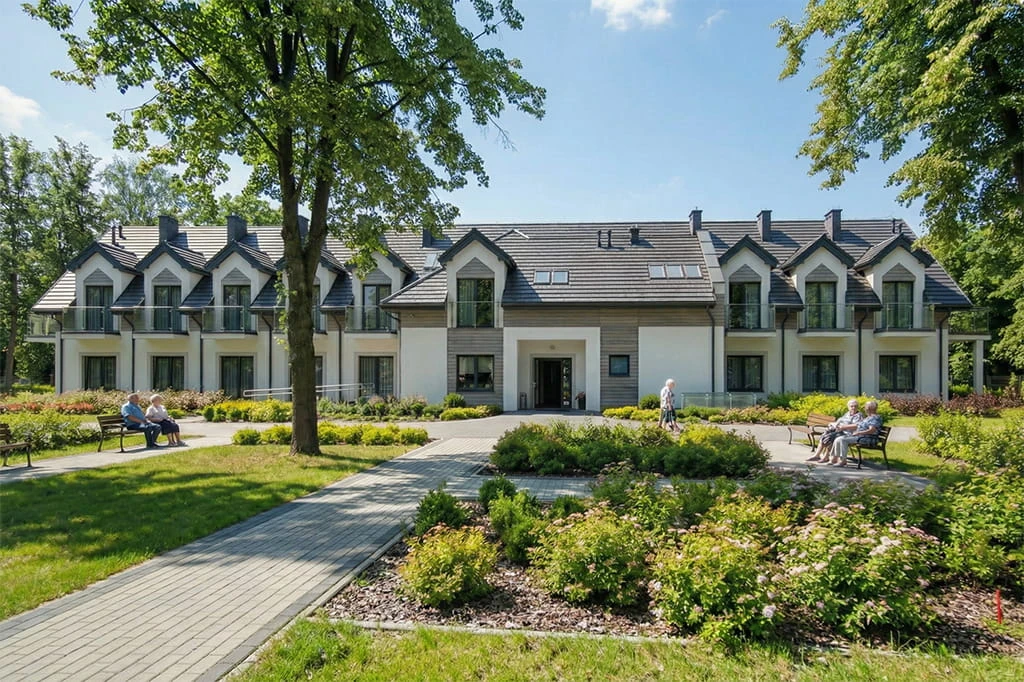

Projekt domu opieki dla osób starszych LK-143
Budynek niepodpiwniczony i bez garażu, pełniący funkcję usługową - zakwaterowania turystyczno sportowego przeznaczonego w szczególności dla osób starszych.
W budynku przewiduje się część noclegową, gastronomiczną i opiekuńczą.
Obiekt jest przystosowany dla osób niepełnosprawnych.

Technologia: tradycyjna
Ściany zewnętrzne: bloczki silikatowe 24 cm, styropian 20cm, tynk zewnętrzny
Stropy w budynku: żelbetowe
Kąt nachylenia dachu: 35°
Ogrzewanie: zewnętrzne źródło ciepła
Wentylacja: mechaniczna i grawitacyjna
Pokrycie dachu: blacha dachówkowa
Pokrycie dachu nad lukarnami: blacha dachowa łączona na rąbek stojący
Powierzchnia dachu: 1347,48 m2
Program:
Parter: hol wejściowy + recepcja, zaplecze recepcji, 3 klatki schodowe, biuro, korytarz, WC damskie / dla os. niepełnosprawnych, WC męskie, dużurka pielęgniarska, gabinet zabiegowy, pom. gospodarcze, 12 pokoi dwuosobowych, pralnia podręczna, gabinet terapeutyczny, łazienka, winda, magazyn bielizny, pom. techniczne elektryczne, pom. techniczne sanitarne, sala jadalna, rozdzielnia kelnerska, kuchnia, magazyn, szatnia personelu kuchni + WC
Poddasze: korytarz, 3 klatki schodowe, pokój wypoczynkowy personelu, winda, kuchnia pomocnicza, łazienka, szatnia personelu + WC, świetlica, WC męskie, WC damskie, 2 pokoje jednoosobowe, 17 pokoi dwuosobowych.

W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 17,28 kWp, która będzie generować prąd na potrzeby zasilania wentylacji mechanicznej, urządzeń pomocniczych do co i cwu oraz częściowo oświetlenia wbudowanego.


ZOBACZ PODOBNE PROJEKTY:

LK-56

LK-67

Powierzchnia zabudowy: 902.55 m²
Powierzchnia użytkowa: 1417.35 m²
Kubatura: 7647.50 m³
Szerokość działki: 42.47 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 113
Kąt nachylenia dachu: 35°
Ilość pokoi: 31
Pokój na parterze: Tak
Wysokość budynku: 10,87 m
Rodzaj ogrzewania: zewnętrzne źródło ciepła
Wskaźnik energii pierwotnej: 12,46 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: motele, komercyjne, projekt hotelu, projekt motelu, projekt budynku usługowego, projekt zajazdu, hotel, projekt domu weselnego, projekt domu spokojnej starości, projekt sanatorium, sanatorium, dom spokojnej starości, dom opieki, projekt domu opieki, pensjonat, projekt pensjonatu, parterowe z poddaszem użytkowym, konferencyjne, projekty budynków konferencyjnych, projekt budynku konferencyjnego, Zakład Opieki Leczniczej , ZOL, projekt Zakładu Opieki Leczniczej , Projekt ZOL, Projekty domów weselnych, z fotowoltaiką
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 14 170 PLN 29 000 PLN KUP
PROJEKT


ZAWARTOŚĆ PROJEKTU:
  • projekt architektoniczny
  • projekt konstrukcyjny
  • projekt wewnętrznych instalacji sanitarnych (wod-kan, c.o, wentylacja mechaniczna)
  • projekt wewnętrznej instalacji elektrycznej oraz instalacji odgromowej i fotowoltaicznej
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie
  • przedmiar robót


Projekt dostępny w terminie 10 dni roboczych.

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
