Projekt

Budynek usługowy

Kod: LK-150
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71



zobacz realizacje naszych projektów

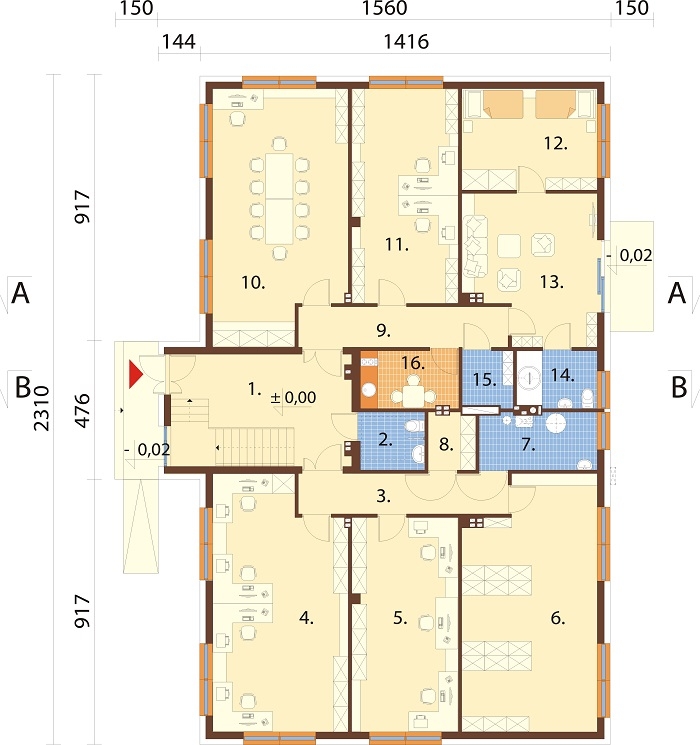

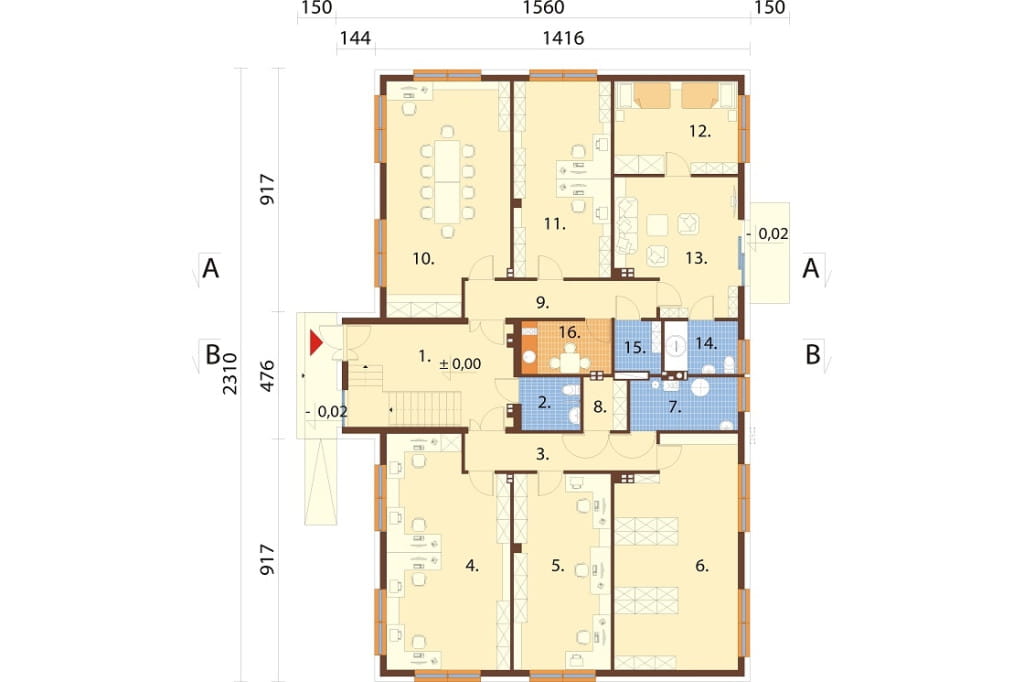

Rzut parteru



Projekt LK-150 - rzut

Parter: 272,94 m2


1. Klatka schodowa 17,20 m2
2. WC 4,27 m2
3. Korytarz 9,79 m2
4. Biuro 38,41 m2
5. Biuro 26,70 m2
6. Archiwum 38,36 m2
7. Kotłownia 7,70 m2
8. Serwerownia 3,0 m2
9. Korytarz 9,79 m2
10. Sala konferencyjna 38,41 m2
11. Gabinet 26,70 m2
12. Pokój służbowy 16,05 m2
13. Pokój służbowy 21,57 m2
14. Łazienka 5,26 m2
15. Pom. porządkowe 3,21 m2
16. Pokój śniadań 6,52 m2

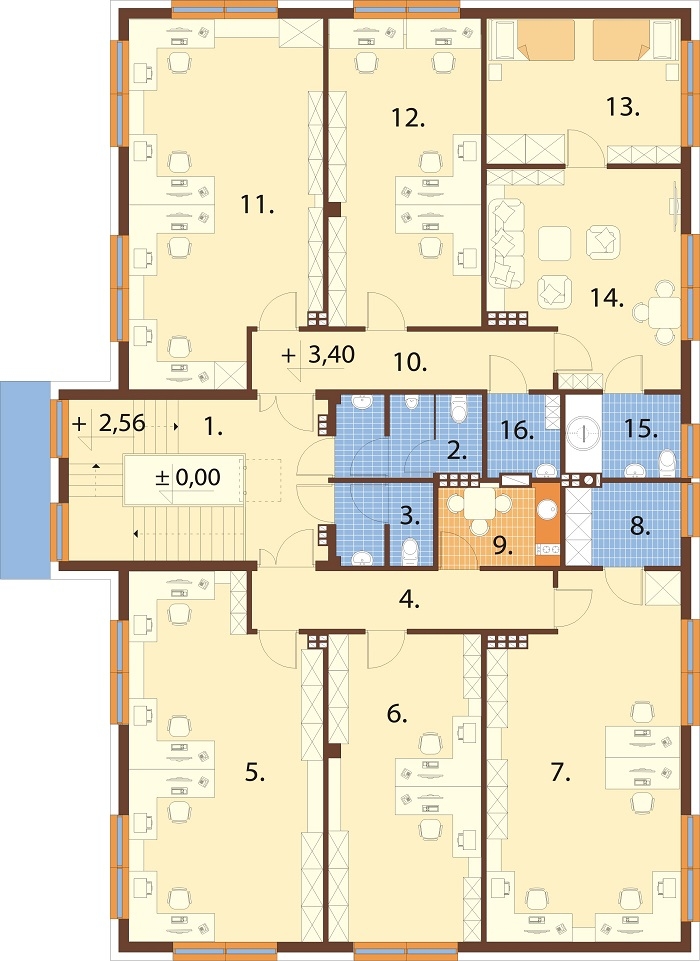

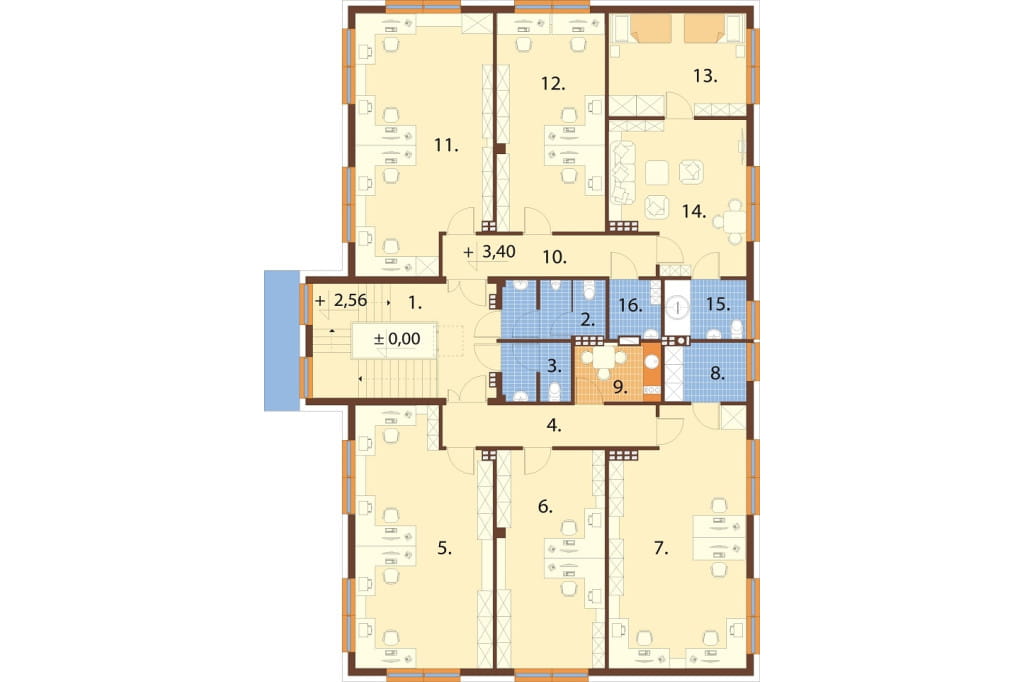

Rzut I piętra



Projekt LK-150 - rzut

Piętro: 274,90 m2


1. Klatka schodowa 19,47 m2
2. WC męskie 6,47 m2
3. WC damskie 4,30 m2
4. Korytarz 9,79 m2
5. Biuro 38,32 m2
6. Biuro księgowego 26,70 m2
7. Biuro 38,27 m2
8. Pom. gospodarcze 5,26 m2
9. Pokój śniadań 5,46 m2
10. Korytarz 9,79 m2
11. Biuro 38,32 m2
12. Biuro 26,70 m2
13. Pokój służbowy 16,05 m2
14. Pokój służbowy 21,47 m2
15. Łazienka 5,26 m2
16. Pom. porządkowe 3,27 m2

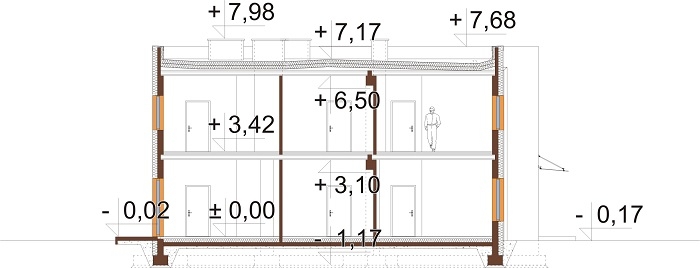

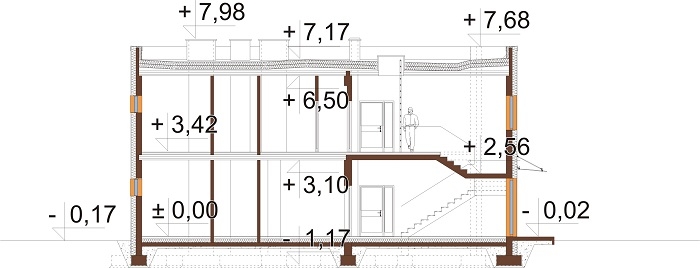

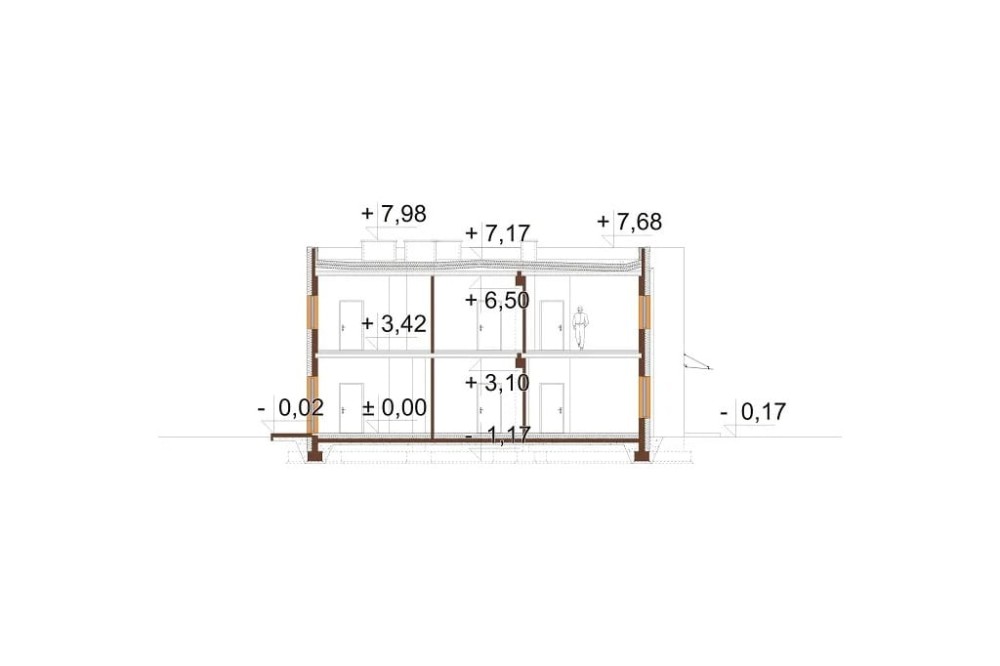

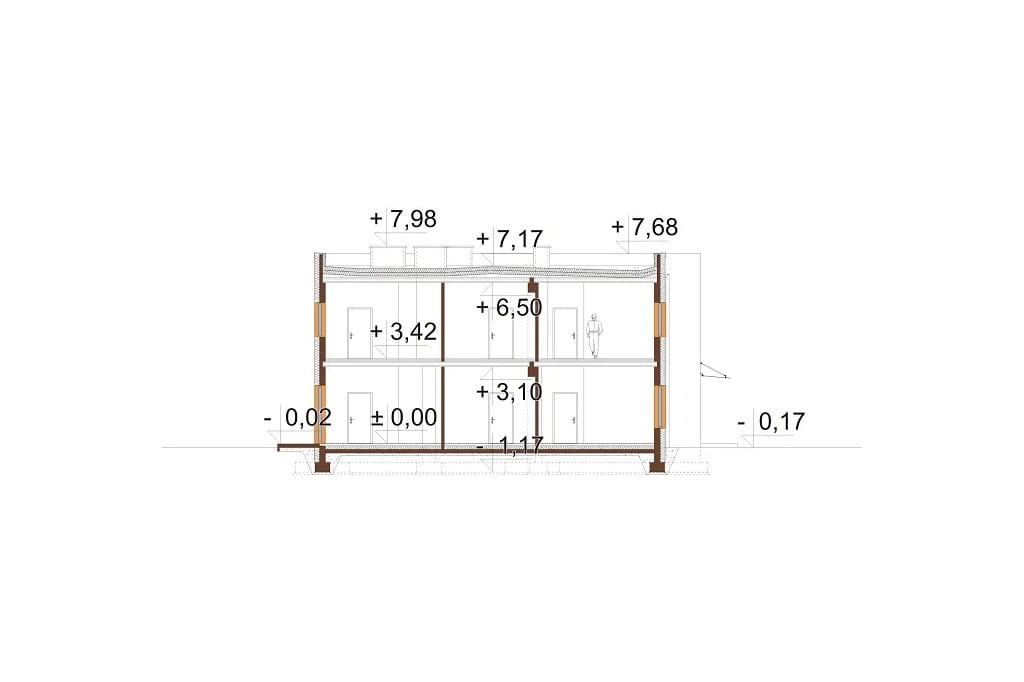

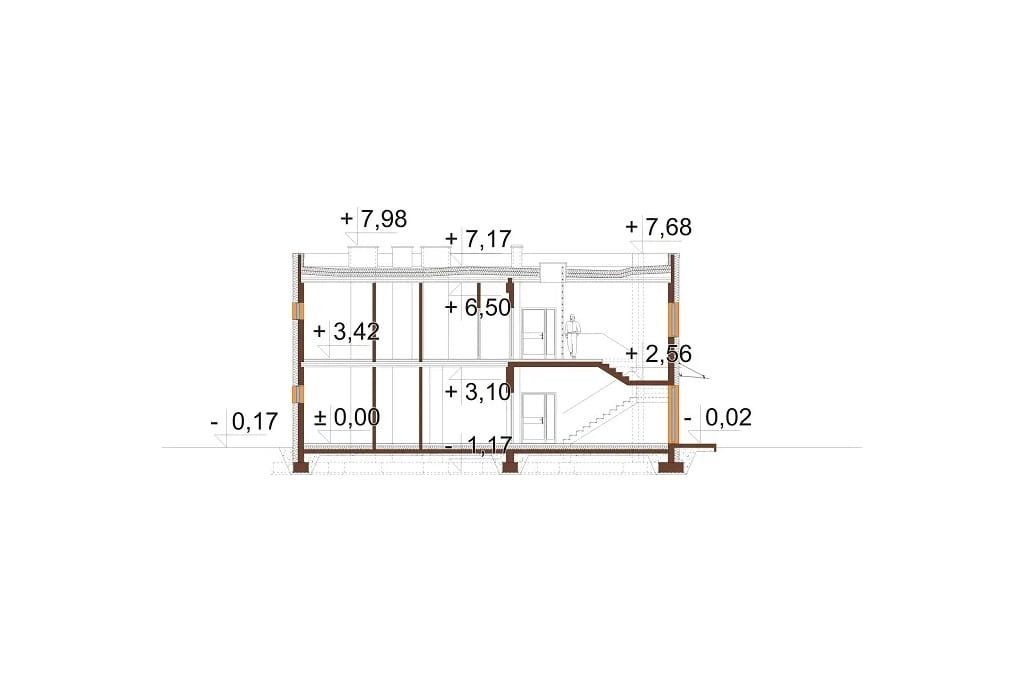

Przekrój



Projekt LK-150 - przekrój Projekt LK-150 - przekrój
Zadaj pytanie dotyczące tego projektu  kliknij

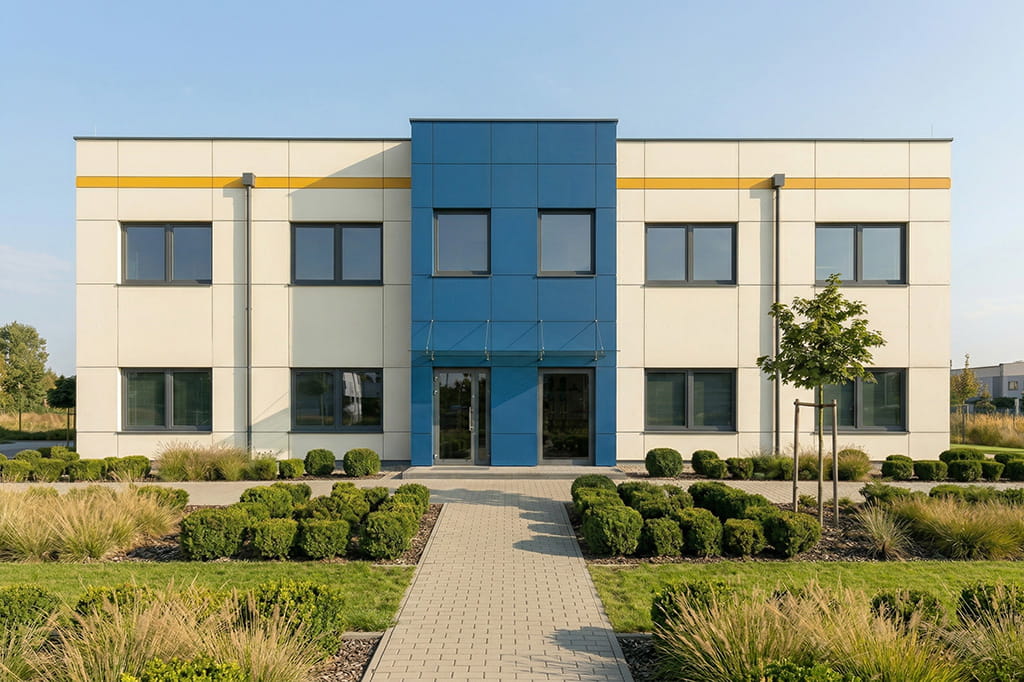

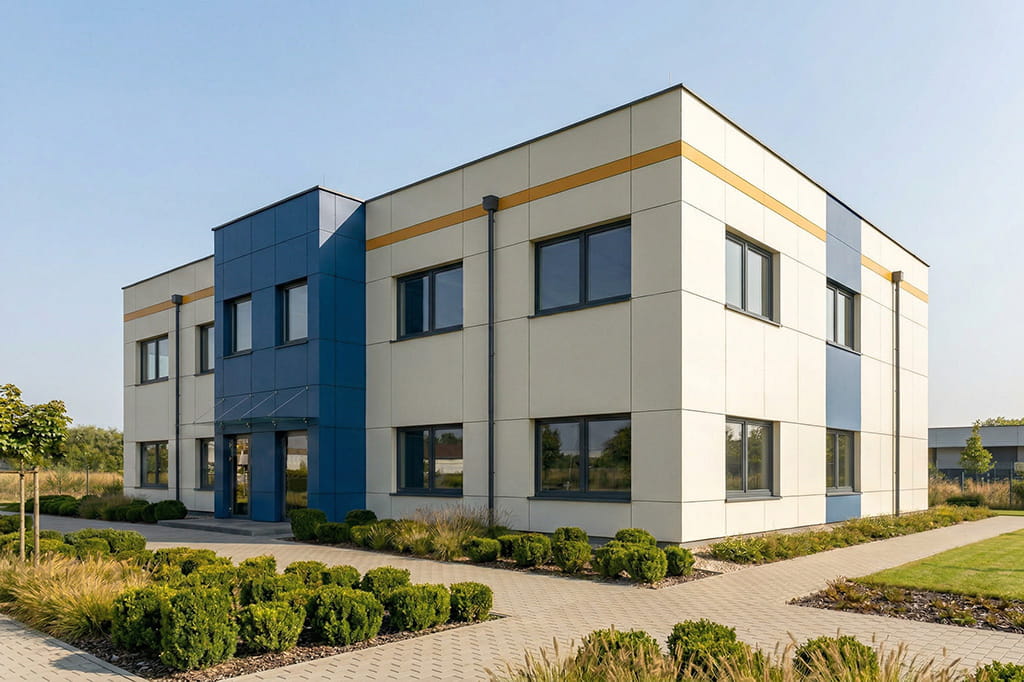

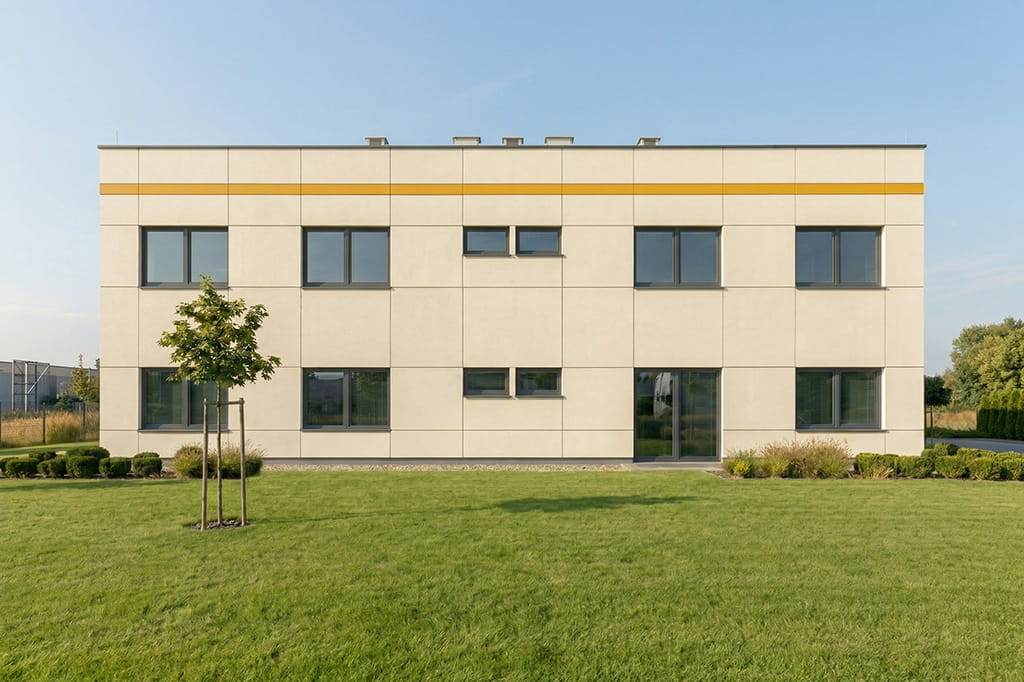

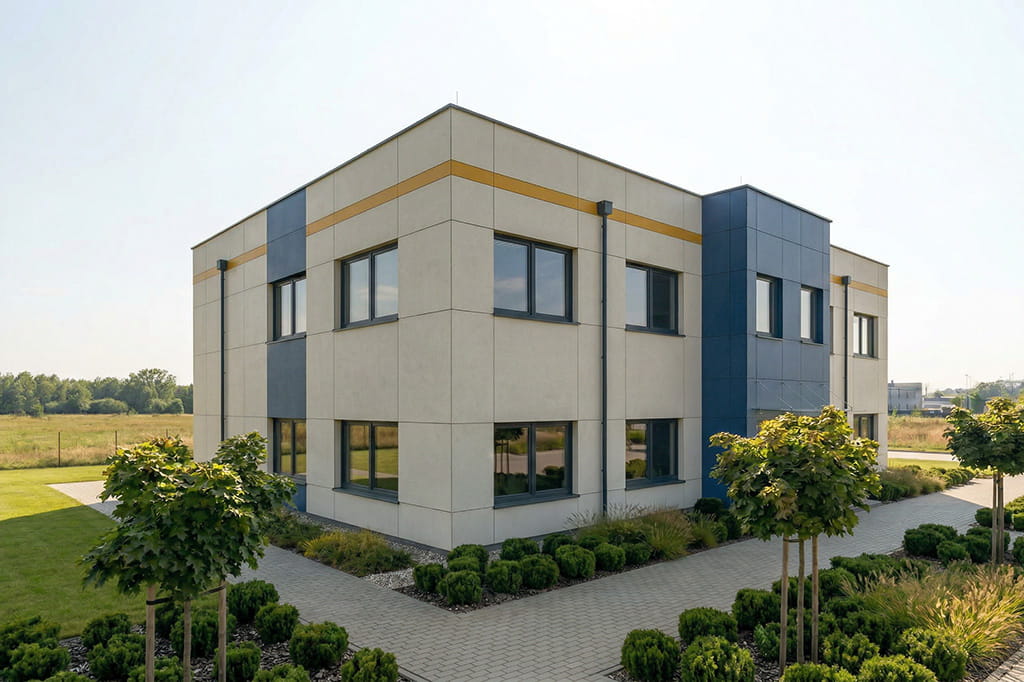

Projekt budynku usługowego LK-150
Obiekt pełniący funkcję usługową, w którym przewiduje się działalność biurową.
Budynek piętrowy, bez podpiwniczenia i bez garażu, przystosowany dla osób niepełnosprawnych.


Technologia: tradycyjna
Ściany zewnętrzne: beton komórkowy 24 cm, styropian 20 cm, tynk zewnętrzny
Strop w budynku: panelowy Smart
Kąt nachylenia stropodachu: 1,5 - 4,4 %
Ogrzewanie: gazowe, pompa ciepła do cwu
Wentylacja: grawitacyjna
Pokrycie dachu: papa termozgrzewalna wierzchniego krycia
Powierzchnia dachu: 347 m2
Program:
Parter: klatka schodowa, 2 pomieszczenia biurowe, WC, korytarz, archiwum, kotłownia, serwerownia, sala konferencyjna, gabinet, 2 pokoje służbowe, łazienka, pom. porządkowe, pokój śniadań
Piętro: klatka schodowa, WC męskie, WC damskie, korytarz, 4 pomieszczenia biurowe, biuro księgowego, pom. gospodarcze, pokój śniadań, 2 pokoje służbowe, łazienka, pom. porządkowe



W budynku zaprojektowano instalację fotowoltaiczną o mocy około 20,28 kWp zapewniającą energię na potrzeby pompy ciepła do cwu oraz urządzeń pomocnicznych do co i cwu, a także częściowo na potrzeby funkcjonowania budynku.



ZOBACZ INNE WERSJE TEGO PROJEKTU:

LK-38 - większa powierzchnia, ściany z bloczków silikatowych, strop żelbetowy, instalacja solarna, inny układ pomieszczeń

LK-131 - garaż podziemny, strop żelbetowy, wentylacja mechaniczna, inny układ pomieszczeń





Powierzchnia zabudowy: 333.95 m²
Powierzchnia użytkowa: 547.84 m²
Kubatura: 2454.50 m³
Szerokość działki: 23.60 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 32
Kąt nachylenia dachu: 1,5 - 4,4 %
Ilość pokoi: 2
Pokój na parterze: Tak
Wysokość budynku: 7,85 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 18,13 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: handlowo-usługowe, piętrowe, komercyjne, projekt biura, projekt budynku handlowo-usługowego, projekt budynku usługowego, biurowce, projekty budynków biurowych, konferencyjne, projekty budynków konferencyjnych, projekt budynku konferencyjnego, z fotowoltaiką
Technologia: tradycyjna, YTONG

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 5 470 PLN 12 100 PLN KUP
PROJEKT


ZAWARTOŚĆ PROJEKTU:
  • projekt architektoniczny
  • projekt konstrukcyjny
  • projekt wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o, technologia kotłowni gazowej z pompą ciepła)
  • projekt wewnętrznej instalacji elektrycznej oraz instalacji odgromowej i fotowoltaicznej
  • zestawienie materiałów budowlanych
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie


Projekt dostępny w terminie 10 dni roboczych.

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
