Projekt

Budynek usługowy
Kod: LK-131
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 2 000 PLN
KUP
PROJEKT



zobacz realizacje naszych projektów

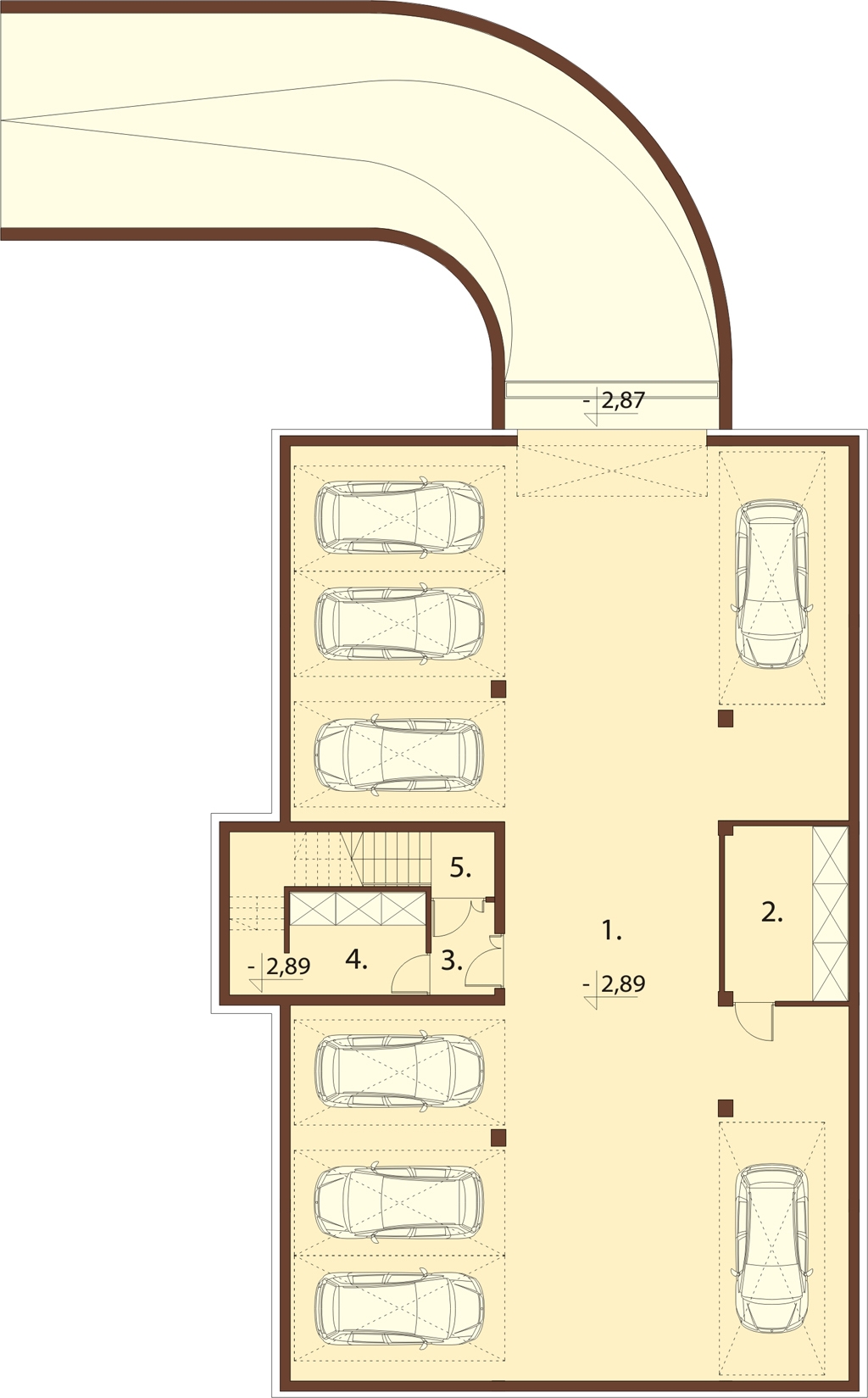

Rzut piwnicy



Projekt LK-131 - rzut

PIWNICA: 292,04 m2

1. Garaż podziemny 257,52 m2
2. Pom. gosp. 11,96 m2
3. Przedsionek 3,19 m2
4. Pom. gosp. 11,12 m2
5. Kl. schodowa 8,25 m2
POWIĘKSZ RZUT

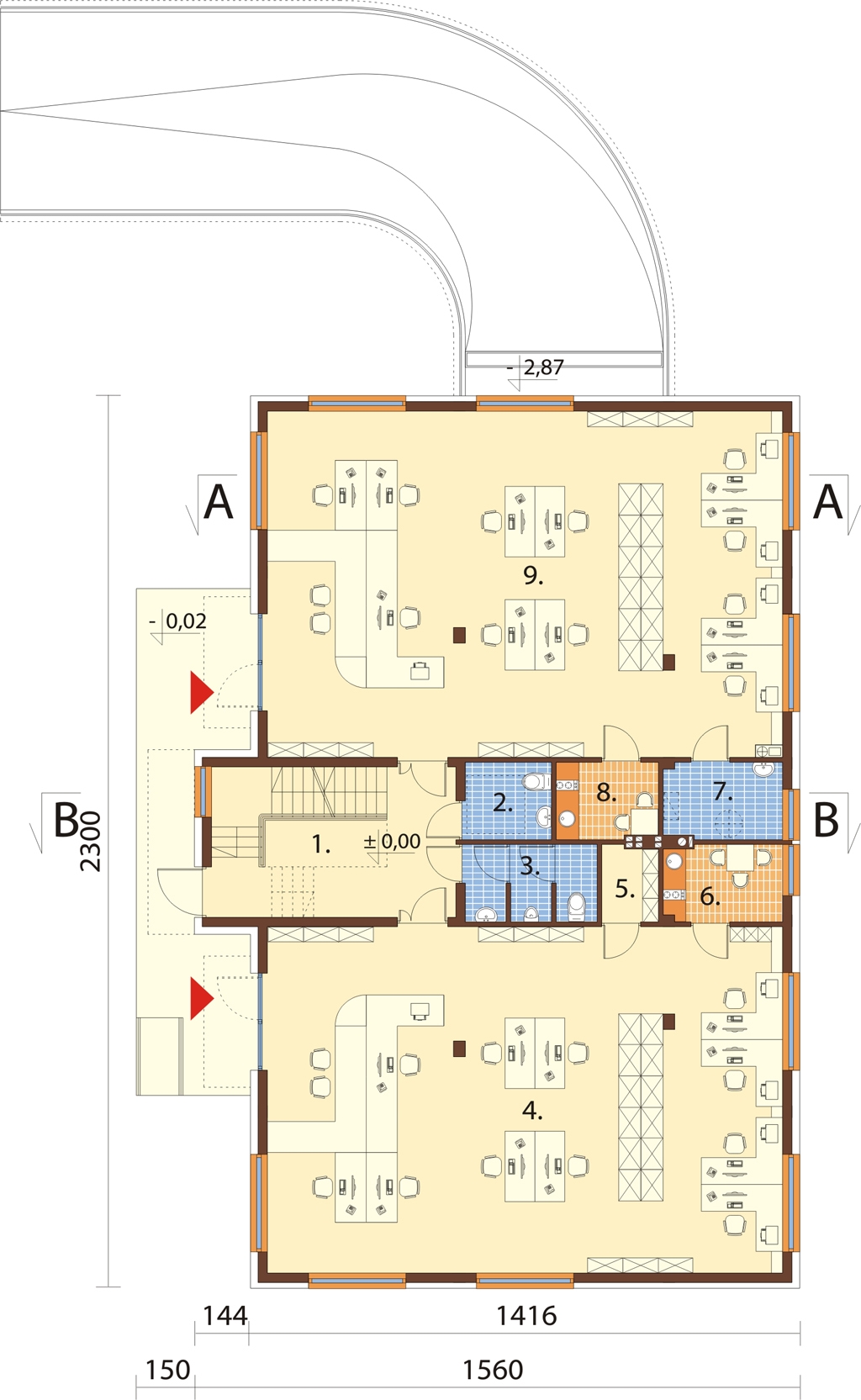

Rzut parteru



Projekt LK-131 - rzut

PARTER: 289,22 m2

1. Kl. schodowa 24,04 m2
2. WC damskie / WC niepełn. 4,27 m2
3. WC męski 6,26 m2
4. Biuro 117,70 m2
5. Serwerownia 2,67 m2
6. Pokój śniadań 5,80 m2
7. Kotłownia gazowa 5,80 m2
8. Pokój śniadań 4,98 m2
9. Biuro 117,70 m2
POWIĘKSZ RZUT

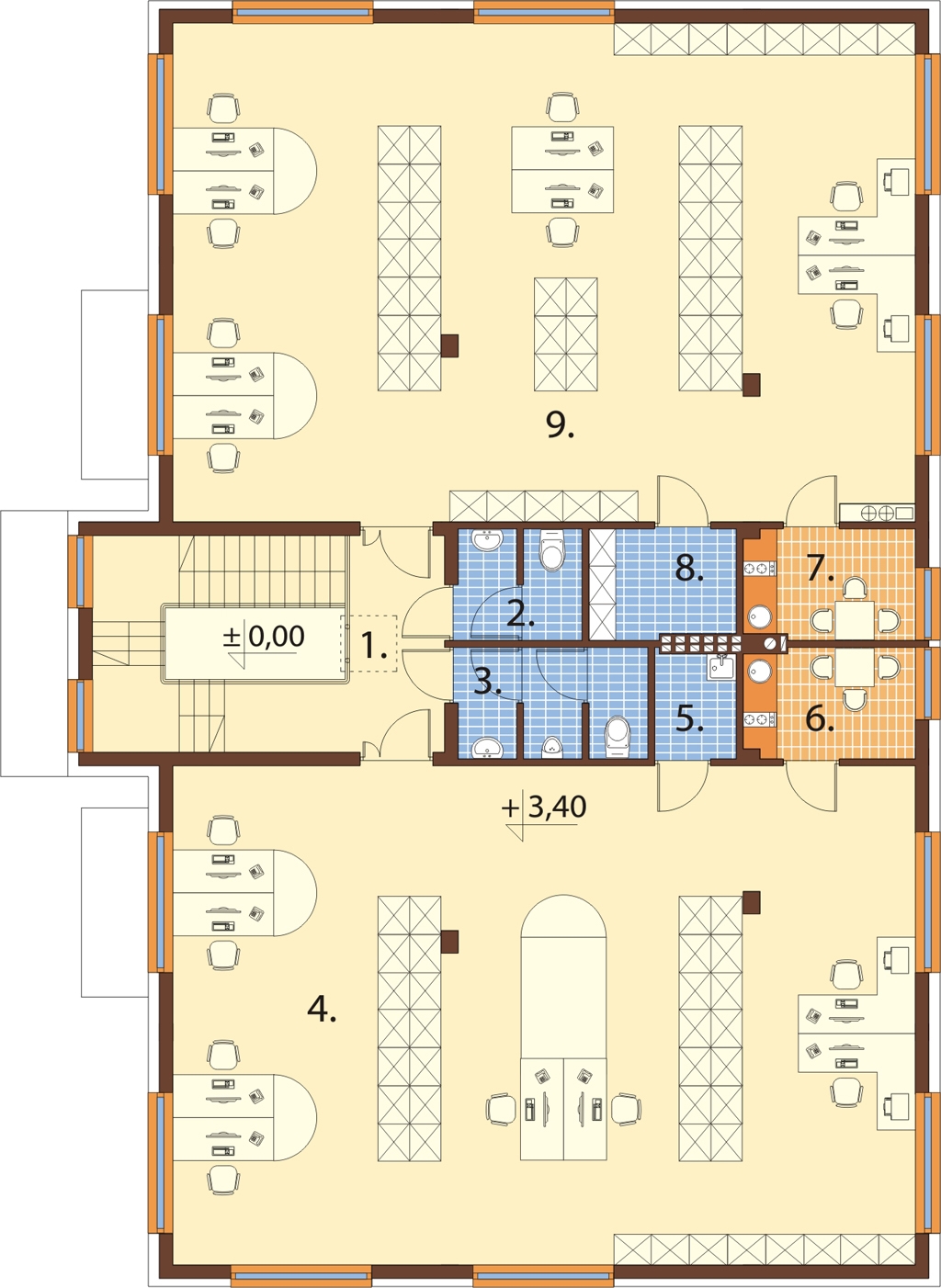

Rzut I piętra



Projekt LK-131 - rzut

I PIĘTRO: 280,84 m2

1. Kl. schodowa 15,94 m2
2. WC damskie 4,11 m2
3. WC męskie 6,26 m2
4. Biuro 117,70 m2
5. Pom. gosp. 2,61 m2
6. Pokój śniadań 5,80 m2
7. Pokój śniadań 5,80 m2
8. Pom. gosp. 4,92 m2
9. Biuro 117,70 m2
POWIĘKSZ RZUT

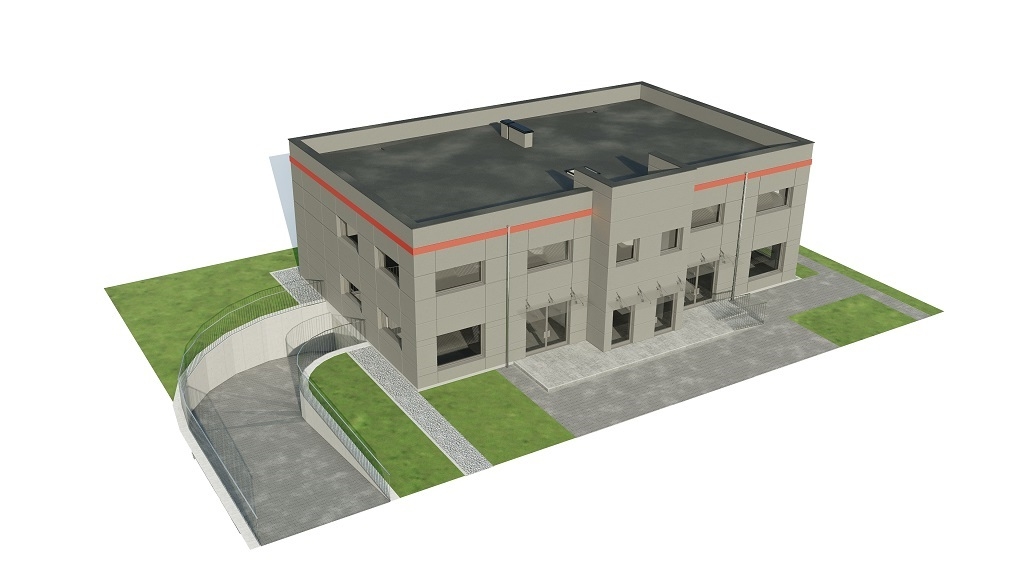

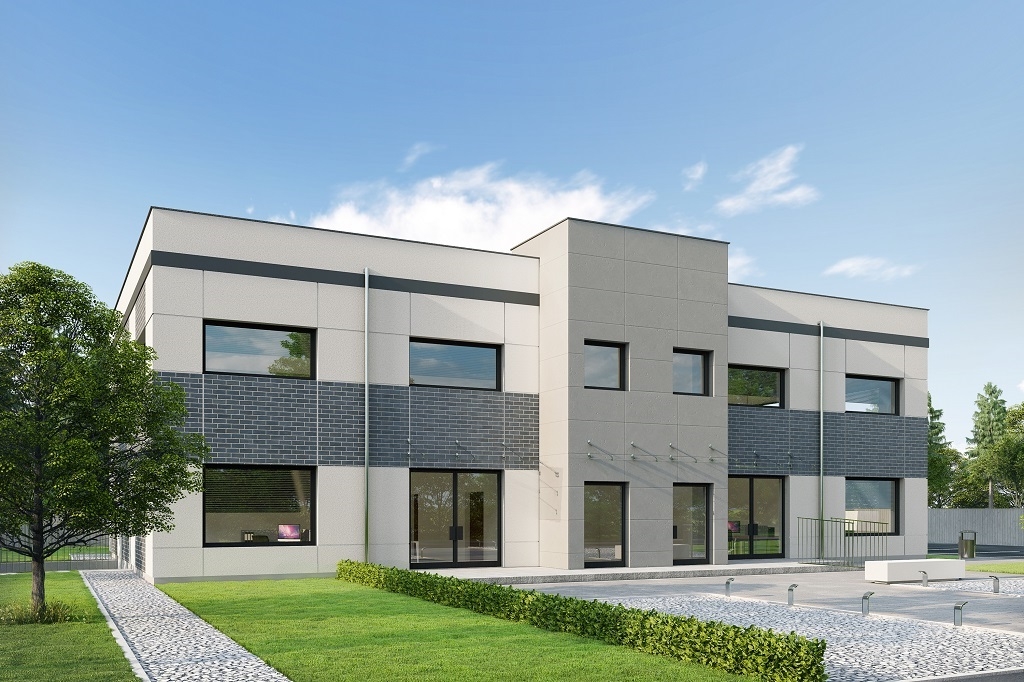

Model



Projekt LK-131 - model

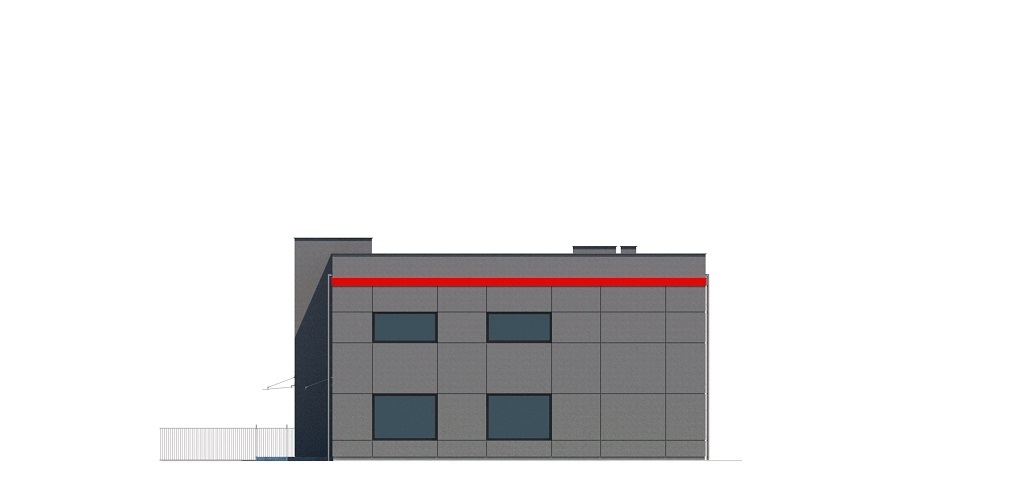

Elewacje



Projekt LK-131 - elewacja

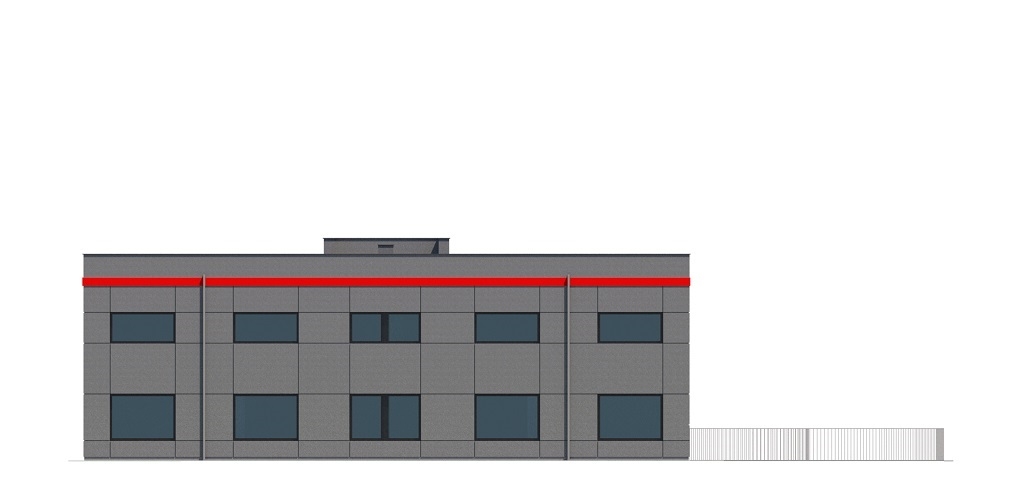

elewacja ogrodowa
Projekt LK-131 - elewacja

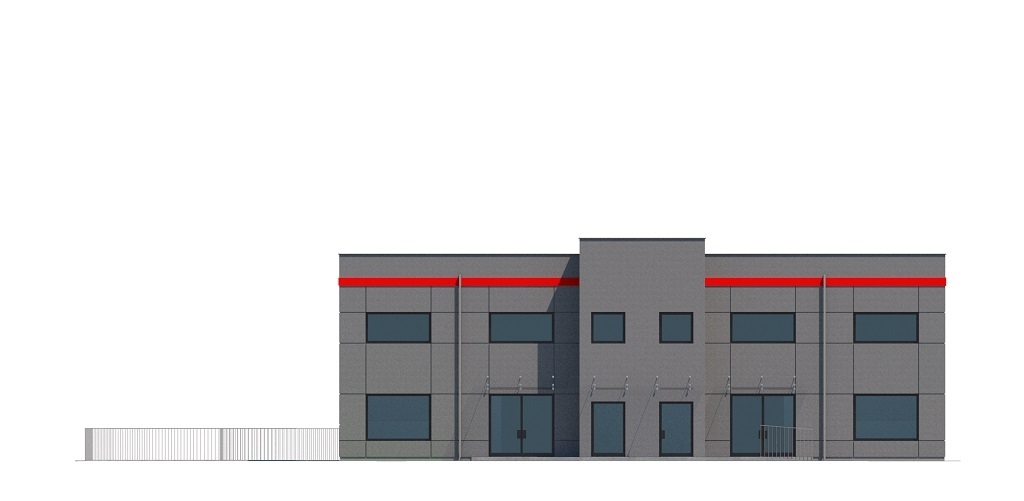

elewacja frontowa
Projekt LK-131 - elewacja

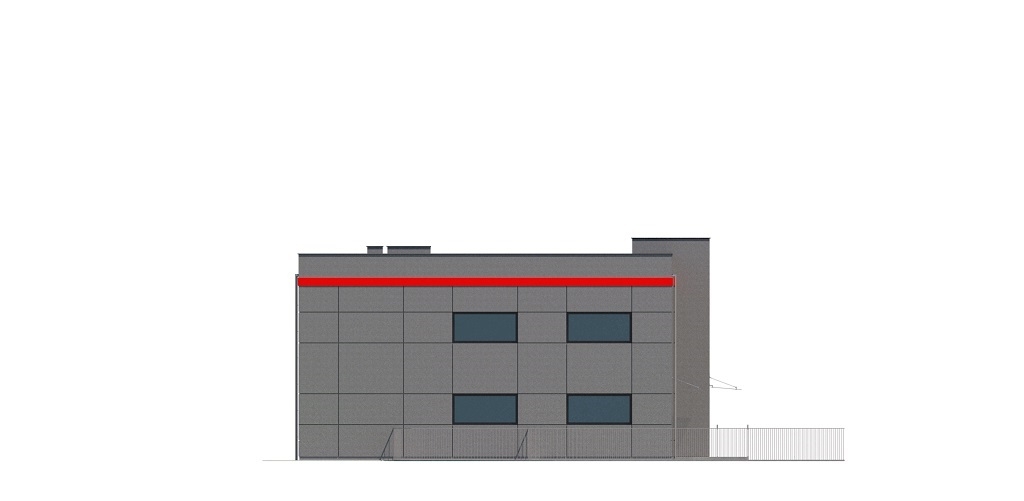

elewacja boczna
Projekt LK-131 - elewacja
elewacja boczna

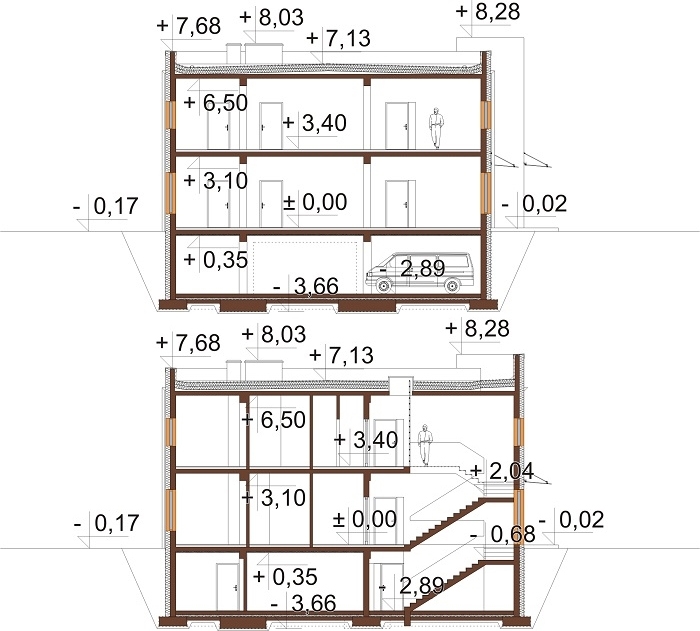

Przekrój



Projekt LK-131 - przekrój



POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku usługowego LK-131
Budynek usługowy pełniący funkcję biurową z częścią podziemną przeznaczoną na garaż wielostanowiskowy.
Posiada dwie kondygnacje nadziemne: parter oraz I piętro.
Przewiduje się przebywanie w budynku 32 osób 9 po 16 na kondygnację i 8 osób w jednym pomieszczeniu biurowym).
W przypadku zatrudnienia osoby niepełnosprawnej do pracy biurowej, należy zorganizować dla niej miejsce pracy na parterze budynku. Na parterze zaptojektowano WC przystosowane do korzystania dla osób na wózkach inwalidzkich.

Technologia: tradycyjna
Ściany zewnętrzne na elewacja poprzecznych: bloczki z betonu komórkowego 24 cm, styropian 15 cm, tynk zewnętrzny
Ściany zewnętrzne na elewacja podłużnych: bloczki z betonu komórkowego 24 cm, styropian 20 cm, tynk zewnętrzny
Stropy w budynku: żelbetowy
Kąt nachylenia dachu: 2,2 - 3,8 %
Ogrzewanie: kocioł na paliwo gazowe
Wentylacja: mechaniczna z rekuperacją
Pokrycie dachu: stropodach
Powierzchnia dach: 305,36 m2
Program:
* piwnica: klatka schodowa, przedsionek, 2 pomieszczenia gospodarcze, garaż podziemny z 8 stanowiskami parkingowymi
*parter: klatka schodowa, WC męskie, WC damskie / dla osób niepełnosprawnych, serwerownia, kotłownia gazowa, 2 pokoje śniadań, 2 pomieszczenia biurowe
*I piętro: klatka schodowa, WC męskie, WC damskie, 2 pomieszczenia gospodarcze, 2 pokoje śniadań, 2 pomieszczenia biurowe.


ZOBACZ PODOBNE PROJEKTY:

LK-38

LK-150






 Powierzchnia zabudowy: 332.58 m²
Powierzchnia użytkowa: 862.10 m²
Kubatura: 3439.10 m³
Szerokość działki: 26.06 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 3
Liczba pomieszczeń: 23
Kąt nachylenia dachu: 2.2 - 3.8%
Pokój na parterze: Nie
Wysokość budynku: 7.85 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 19.36 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: z garażem, garaż wielostanowiskowy
Piwnica: podpiwniczony
Poddasze: piętro
Typ: handlowo-usługowe, piętrowe, komercyjne, projekt biura, projekt budynku handlowo-usługowego, projekt budynku usługowego, biurowce, projekty budynków biurowych, konferencyjne, projekty budynków konferencyjnych, projekt budynku konferencyjnego
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 2 000 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, c.o., gaz, wentylacja mechaniczna z rekuperacją)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • zestawienie materiałów budowlanych
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie



Projekt dostosowany do aktualnych norm dostępny w terminie ustalonym z biurem.

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
