Budynek usługowy z częścią mieszkalną

8 850,00 zł

Tak niską cenę gwarantujemy do 20 grudnia 2025

	W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >>
	Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia
	Parametry projektu zobacz >>
	Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >>
	Koszty budowy zobacz >>
	Forum dotyczące tego projektu zobacz >>

Przejdź do opisu projektu i spaceru 3D

	Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >>
	Adaptacja i pozwolenie na budowę zobacz >>
	Jeśli masz pytanie napisz >>

Napisz jeśli masz pytanie

Prezentacja projektu

Opis projektu

LK-144. projekt usługowo mieszkalny, usługa, sklep, mieszkalno usługowy

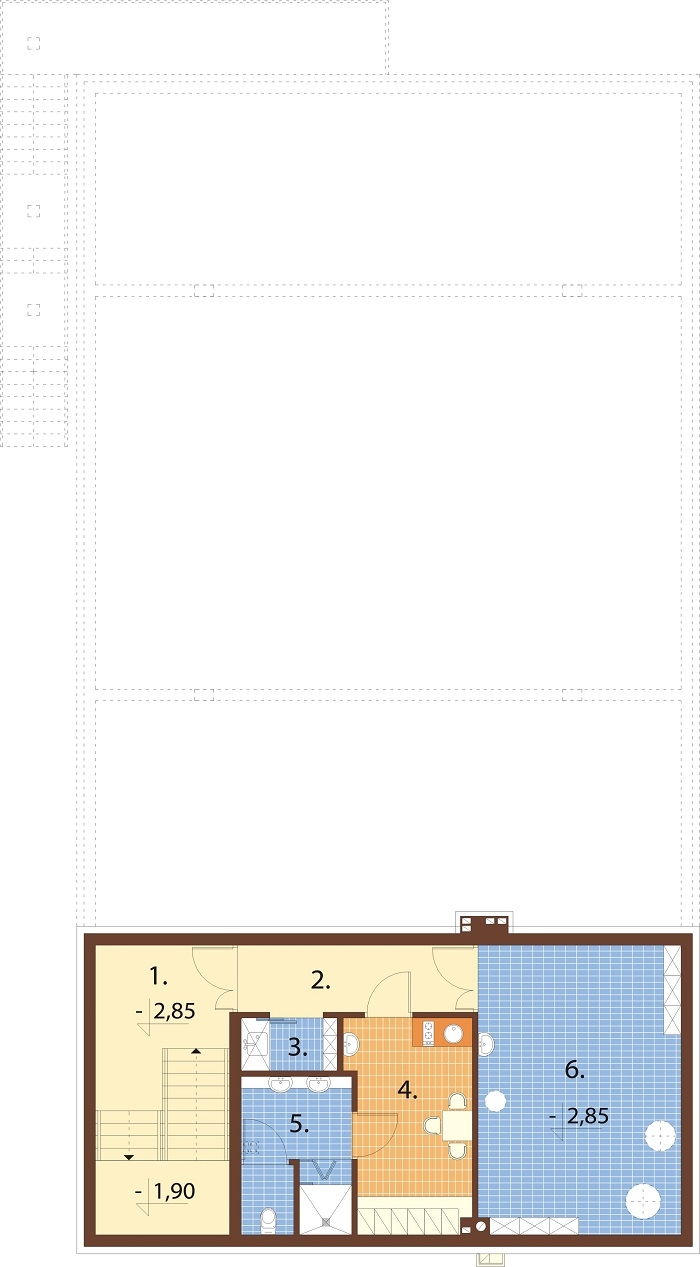

Rzut piwnicy

Powiększ rzut

PIWNICA: 61,89 m²

1. Kl. schodowa 10,22 m²
2. Korytarz 6,53 m²
3. Szafa gospodarcza 2,09 m²
4. Szatnia personelu 10,80 m²
5. Łazienka 7,13 m
6. Pom. gosp. 25,12 m²

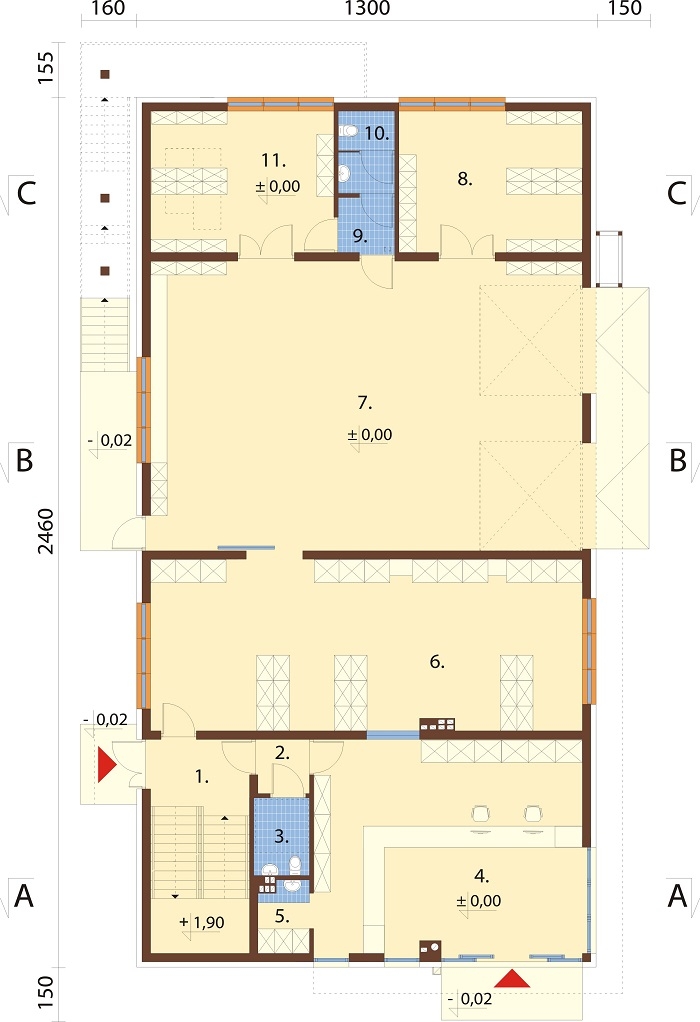

Rzut parteru

Powiększ rzut

PARTER: 274,19 m²

1. Kl. schodowa 16,58 m²
2. Korytarz 2,10 m²
3. WC 3,31 m²
4. Sklep 45,22 m²
5. Zaplecze 2,68 m²
6. Pom. wielofunkcyjne 58,27 m²
7. Pom. wielofunkcyjne 99,33 m²
8. Pom. magazynowe 20,39 m²
9. Przedsionek 2,37 m²
10. WC 3,55 m²
11. Pom. magazynowe 20,39 m²

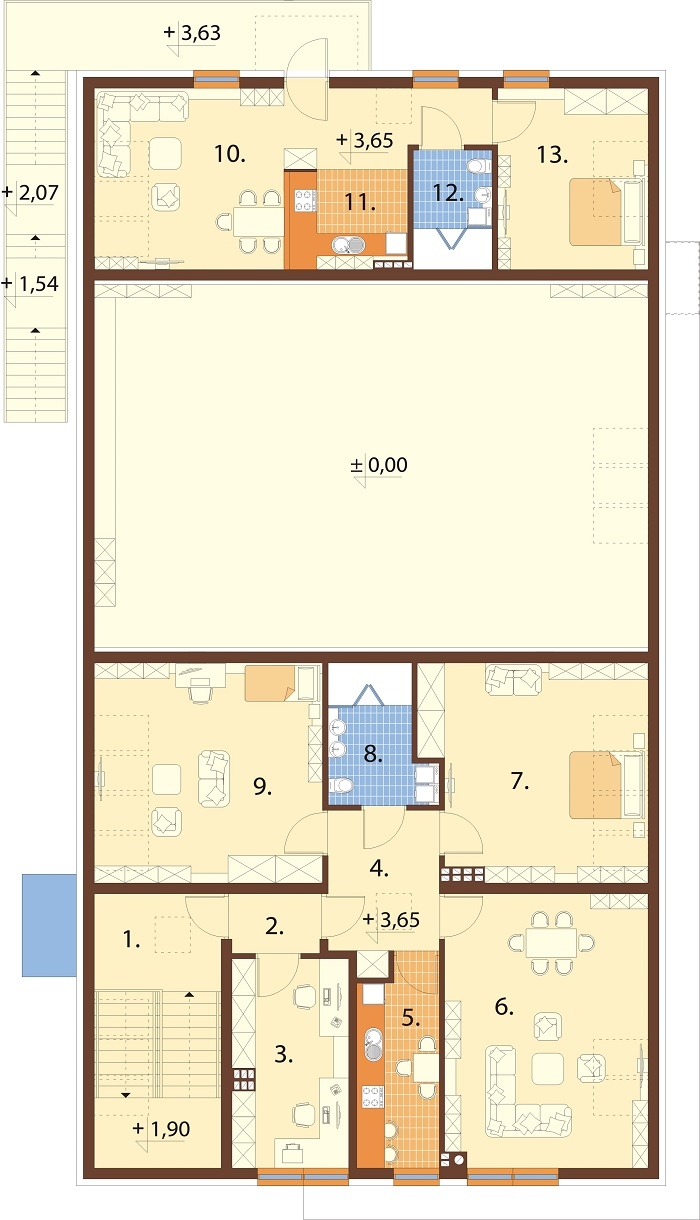

Rzut piętra / antresoli

Powiększ rzut

PODDASZE: 152,25 / 168,05 m²

1. Kl. schodowa 11,94 / 13,25m²
2. Korytarz 2,41 m²
3. Biuro 11,32 m²

Mieszkanie nr 1: 84,97 / 94,59 m²
4. Hol 7,76 m²
5. Kuchnia 7,77 m²
6. Pokój 22,83 / 26,53 m²
7. Sypialnia 19,37 / 22,33 m²
8. Łazienka 6,13 m²
9. Sypialnia 21,11 / 24,07 m²

Mieszkanie nr 2: 41,61 / 46,48 m²
10. Pokój 13,99 / 16,43 m²
11. Kuchnia + hol 12,67 m²
12. Łazienka 4,40 m²
13. Sypialnia 10,55 / 12,98 m²

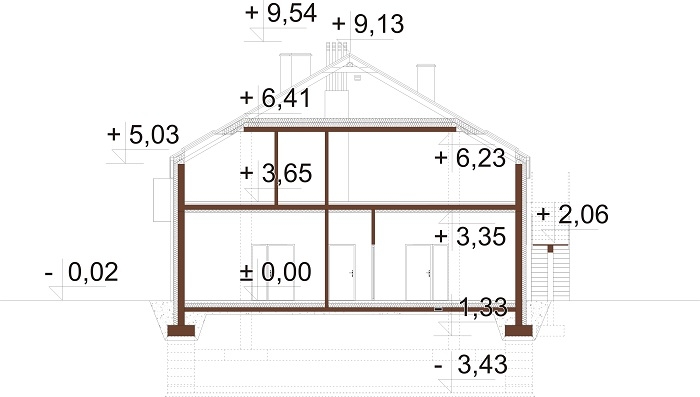

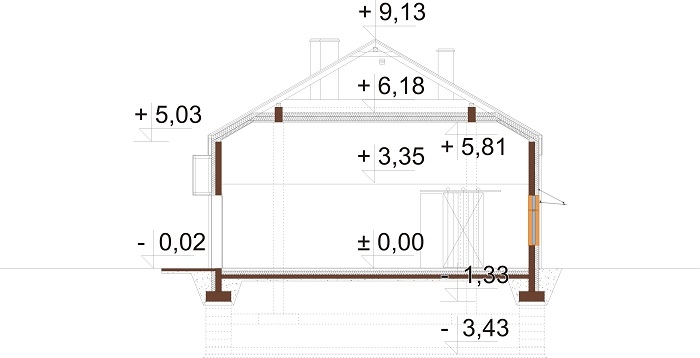

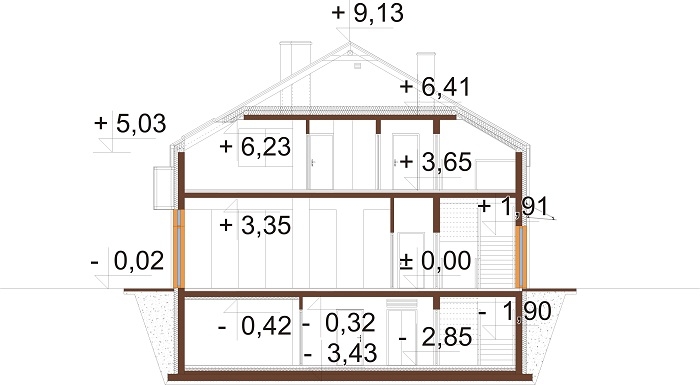

Przekrój

A-A

B-B

C-C

Model 3D

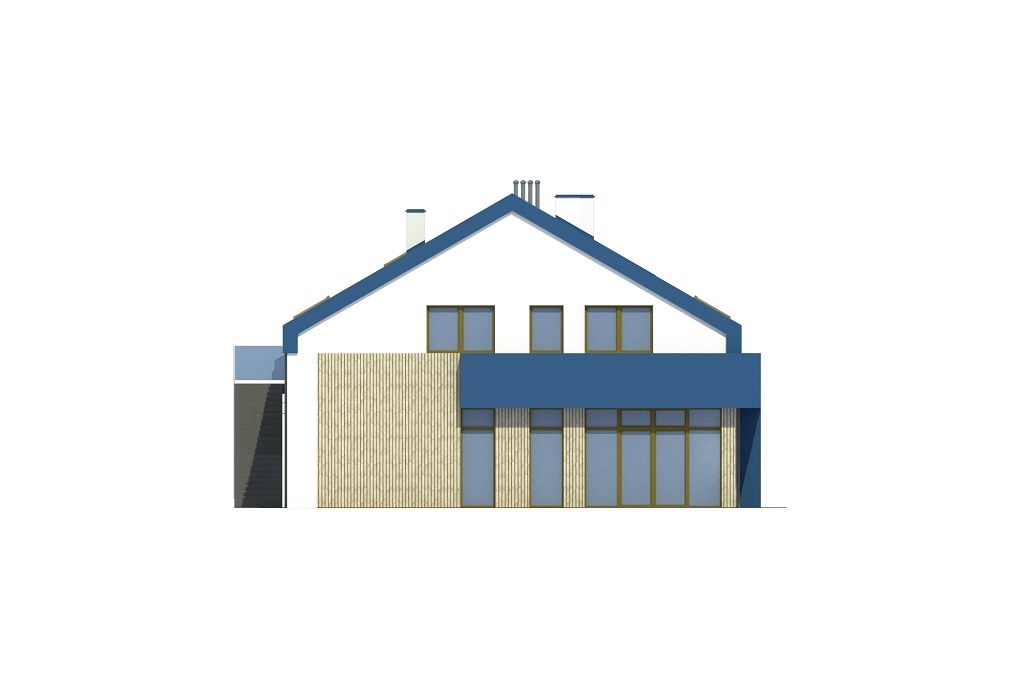

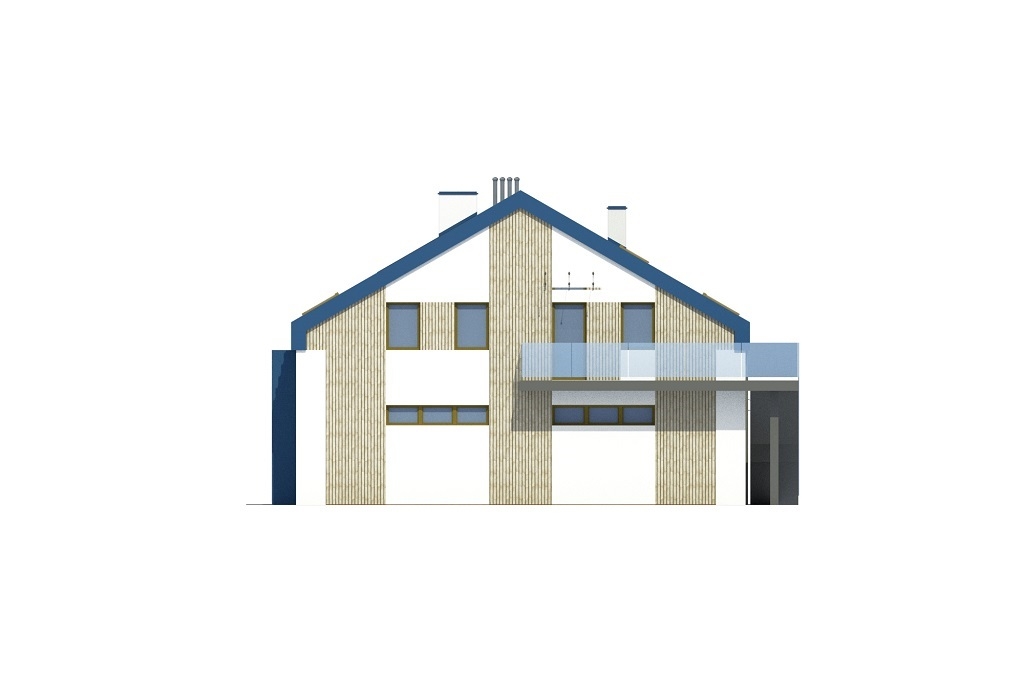

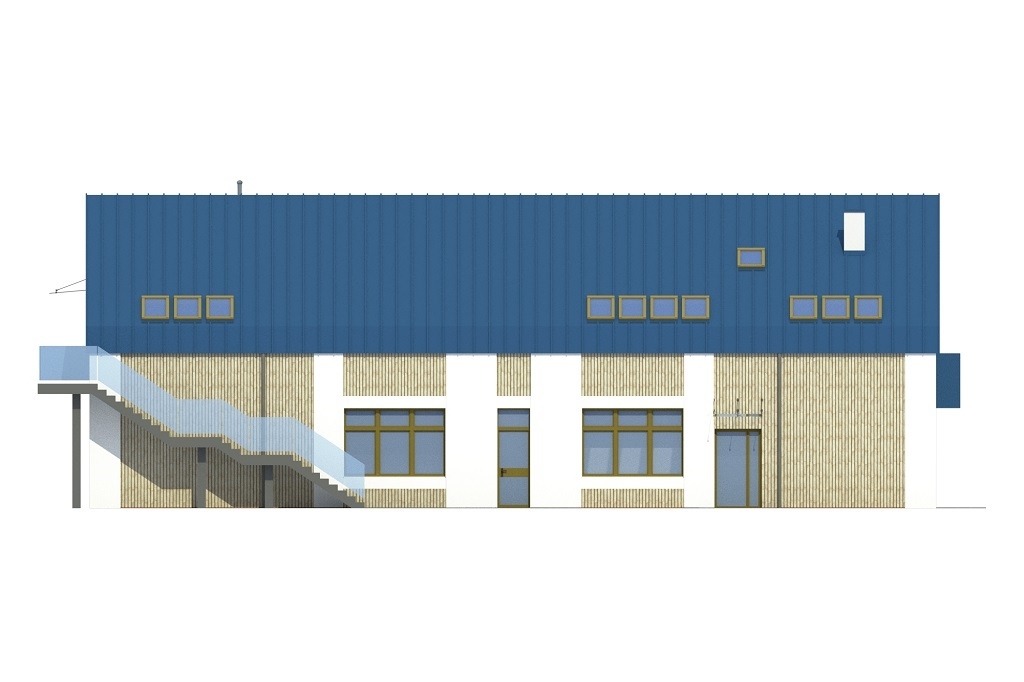

Elewacje

Elewacja frontowa

Elewacja ogrodowa

Elewacja boczna

Informacje podstawowe

Projekt budynku usługowego z częścią mieszkalną LK-144
W budynku przewidziano drobne usługi w postaci naprawy elementów urządzeń mechanicznych, sklep oraz dwa mieszkania na poddaszu budynku. Obiekt jest częściowo podpiwniczony, nie posiada garażu.

Technologia: tradycyjna
Ściany zewnętrzne: bloczki betonu komórkowego 24 cm, styropian 15 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 30°
Ogrzewanie: pompa ciepła
Wentylacja: mechaniczna
Pokrycie dachu: blacha dachówkowa
Wysokość ścianki kolankowej: 1,45 m
Powierzchnia dach: 345,77 m²
Program: klatka schodowa, korytarz, szafa gospodarcza, szatnia personelu, 3 łazienki, pomieszczenie gospodarcze, 2 WC, sklep, zaplecze, 2 pomieszczenia wielofunkcyjne, 2 pomieszczenia magazynowe, biuro, 2 kuchnie, 3 sypialnie, 2 salony.

W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 10,2 kWp, która produkuje prąd na potrzeby pompy ciepła do podgrzewu co i ciepłej wody użytkowej oraz wentylacji mechanicznej

Koszty budowy sprawdź >>

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk,

Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Zawartość projektu sprawdź szczegóły >>

Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:

projekt architektoniczny budowlany
projekt konstrukcyjny budowlany
projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, c.o. wentylacja mechaniczna, pompa ciepła)
projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
przedmiar + zestawienie materiałów budowlanych
zestawienie elementów więźby drewnianej dachu
projektowana charakterystyka energetyczna budynku
zgoda na zmiany w projekcie

Ogólne kategorie, do których należy ten projekt

Powierzchnia mieszkalna (m²) 0 - 50
Powierzchnia użytkowa (m²) 300 - 500
Powierzchnia zabudowy (m²) 300 - 500
Kąt nachylenia dachu (°) 25 - 30
Szerokość działki/krótszy bok (m) 20 - 25
Wysokość budynku (m) 9 - 10

Podstawowe parametry projektu

Powierzchnia mieszkalna (m²) 0.00
Powierzchnia użytkowa (m²) 488.33
Powierzchnia zabudowy (m²) 319.80
Szerokość budynku/krótszy bok (m) 13
Długość budynku/dłuższy bok (m) 24.60
Wysokość budynku (m) 9.15 (parter), 12.58 (piwnica)
Szerokość działki/krótszy bok (m) 21.00
Kąt nachylenia dachu (°) 30°
Rodzaj dachu dwuspadowy
Piwnica częściowo podpiwniczony
Garaż bez garażu
Poddasze poddasze użytkowe

Uzupełniające parametry projektu

Rodzaj technologii* tradycyjna
Układ dachu kalenicowy
Kubatura (m³) 2607.70
Liczba kondygnacji 3
Rodzaj ogrzewania pompa ciepła
Wskaźnik energii pierwotnej (kWh/(m²·rok)) 0.0
Instalacja fotowoltaiczna* tak
Liczba pomieszczeń 29
Liczba łazienek (bez WC) 3

* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
