Projekt

Budynek usługowy z częścią mieszkalną
Kod: K-144
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 3 200 PLN
KUP
PROJEKT

lub za pomocą formularza kliknij >>

zobacz realizacje naszych projektów

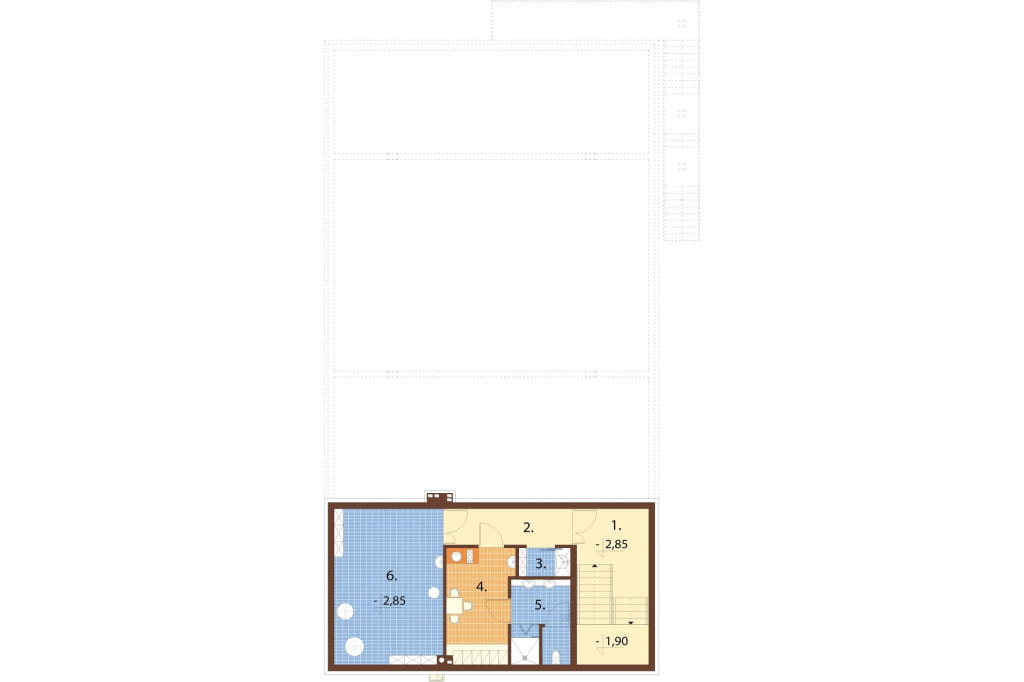

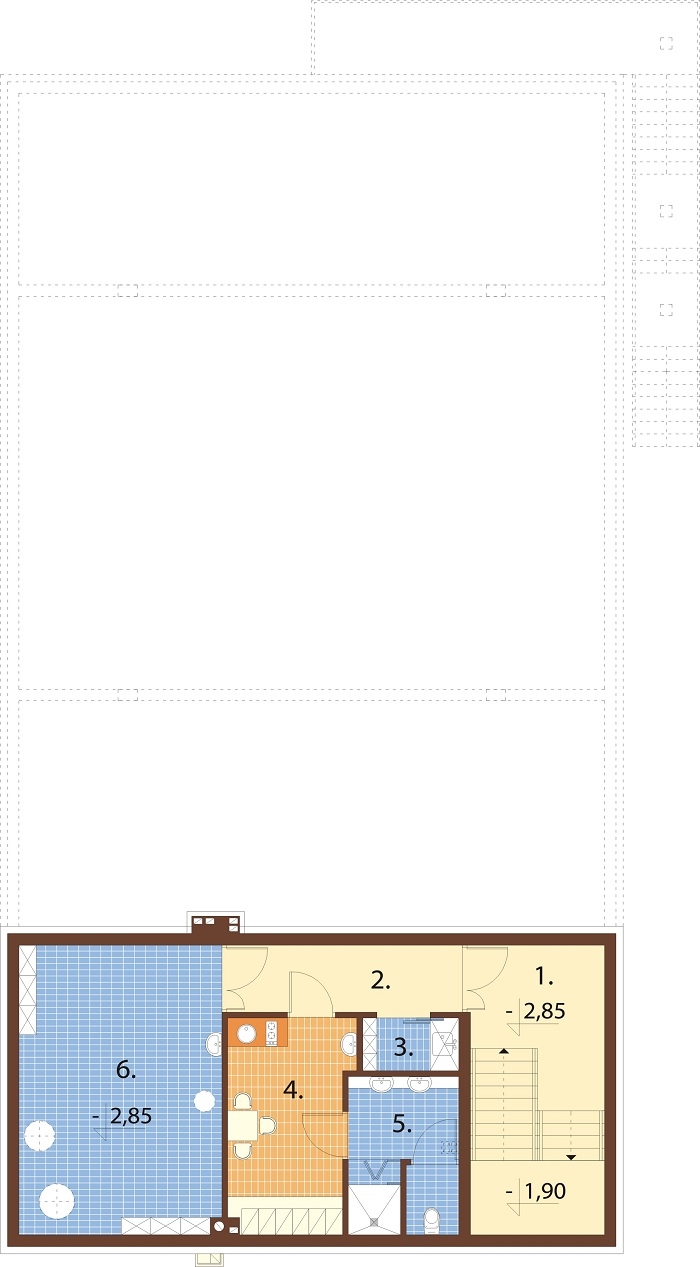

Rzut piwnicy



Projekt K-144 - rzut

PIWNICA: 61,89 m2

1. Kl. schodowa 10,22 m2
2. Korytarz 6,53 m2
3. Szafa gospodarcza 2,09 m2
4. Szatnia personelu 10,80 m2
5. Łazienka 7,13 m2
6. Pom. gosp. 25,12 m2

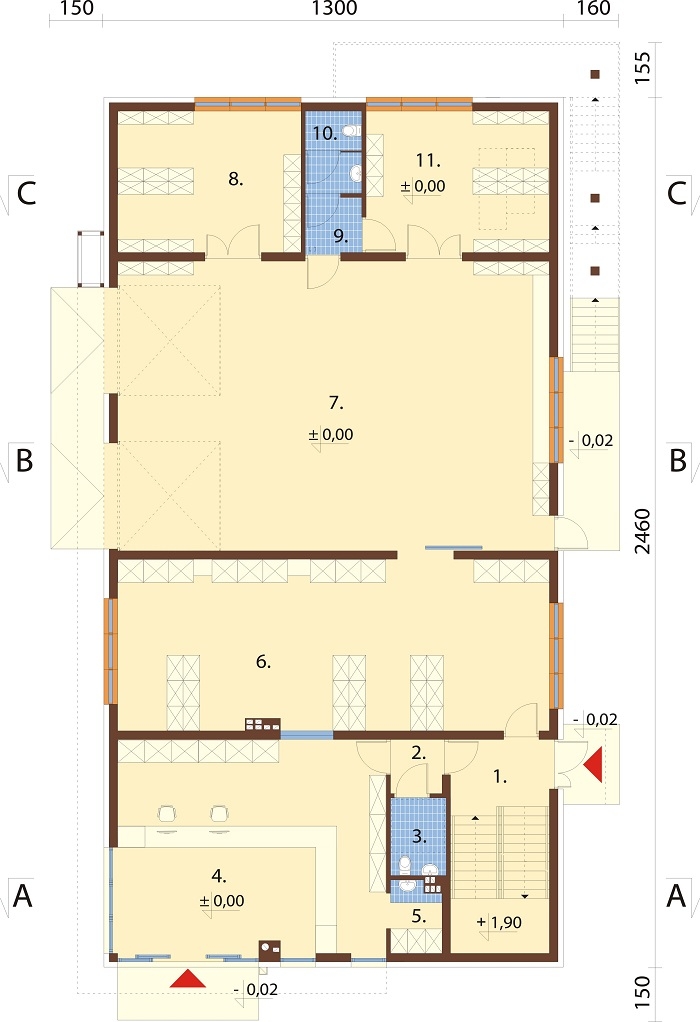

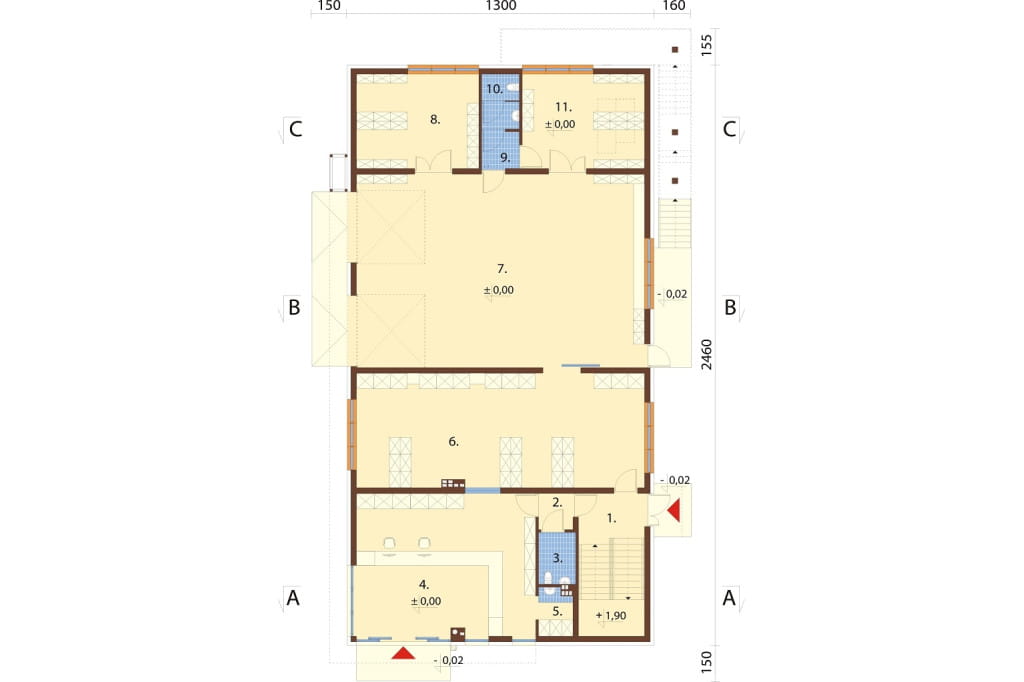

Rzut parteru



Projekt K-144 - rzut

PARTER: 274,19 m2

1. Kl. schodowa 16,58 m2
2. Korytarz 2,10 m2
3. WC 3,31 m2
4. Sklep 45,22 m2
5. Zaplecze 2,68 m2
6. Pom. wielofunkcyjne 58,27 m2
7. Pom. wielofunkcyjne 99,33 m2
8. Pom. magazynowe 20,39 m2
9. Przedsionek 2,37 m2
10. WC 3,55 m2
11. Pom. magazynowe 20,39 m2

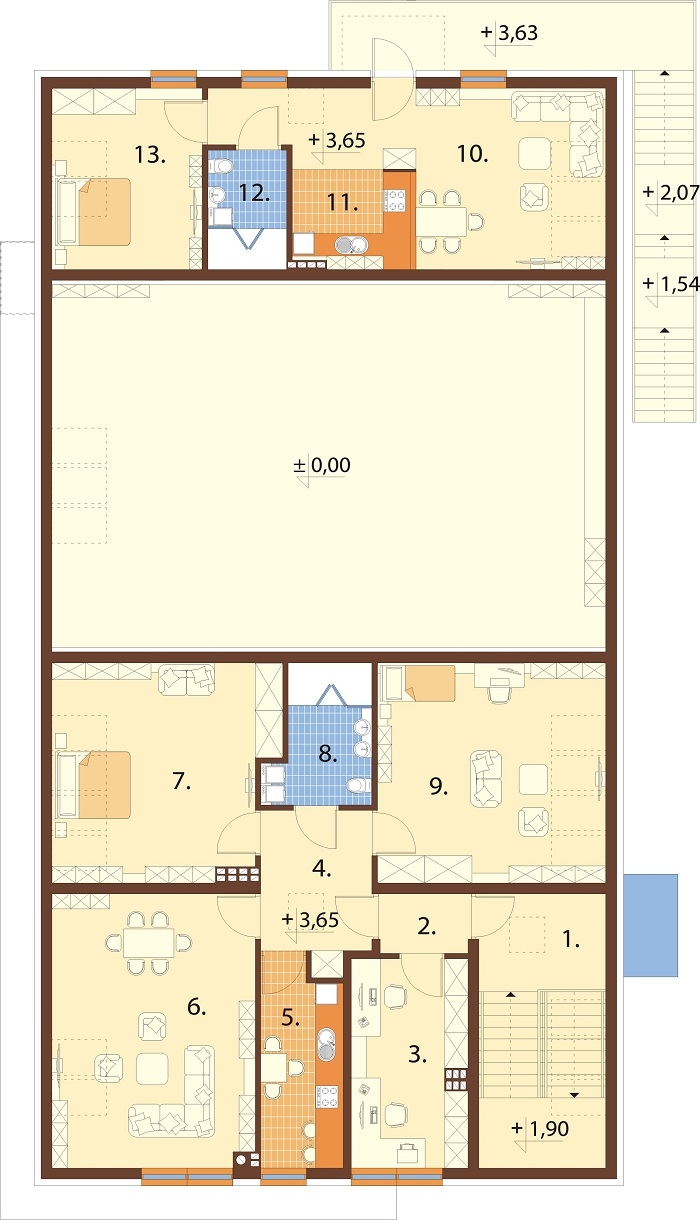

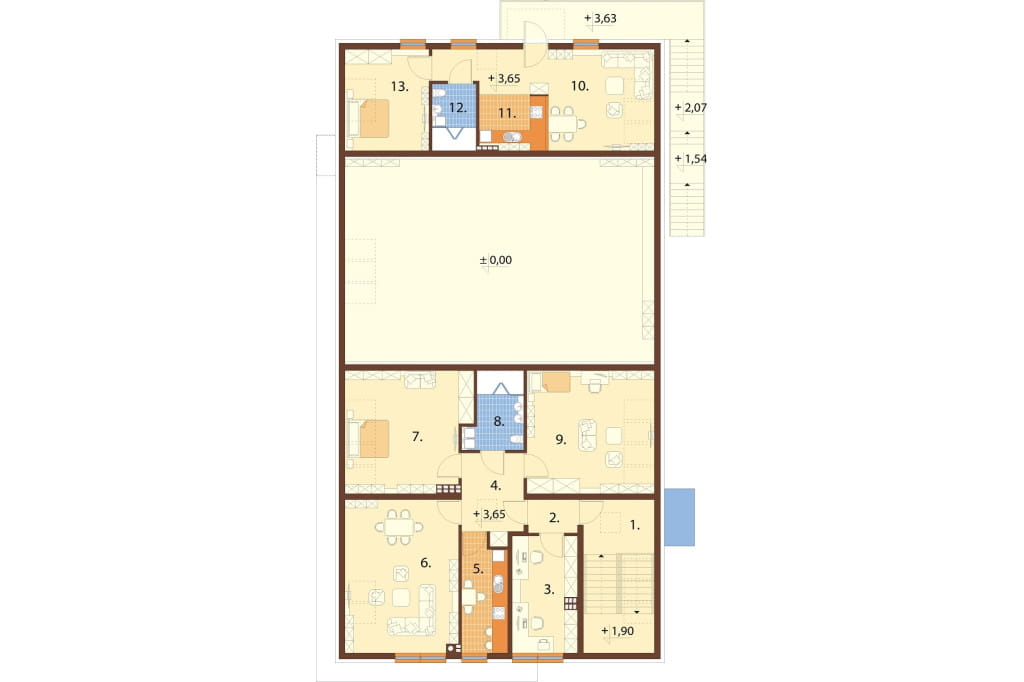

Rzut poddasza



Projekt K-144 - rzut

PODDASZE: 152,25 / 168,05 m2

1. Kl. schodowa 11,94 / 13,25 m2
2. Korytarz 2,41 m2
3. Biuro 11,32 m2

Mieszkani nr 1: 84,97 / 94,59 m2
4. Hol 7,76 m2
5. Kuchnia 7,77 m2
6. Pokój 22,83 / 26,53 m2
7. Sypialnia 19,37 / 22,33 m2
8. Łazienka 6,13 m2
9. Sypialnia 21,11 / 24,07 m2

Mieszkanie nr 2: 41,61 / 46,48 m2
10. Pokój 13,99 / 16,43 m2
11. Kuchnia + hol 12,67 m2
12. Łazienka 4,40 m2
13. Sypialnia 10,55 / 12,98 m2

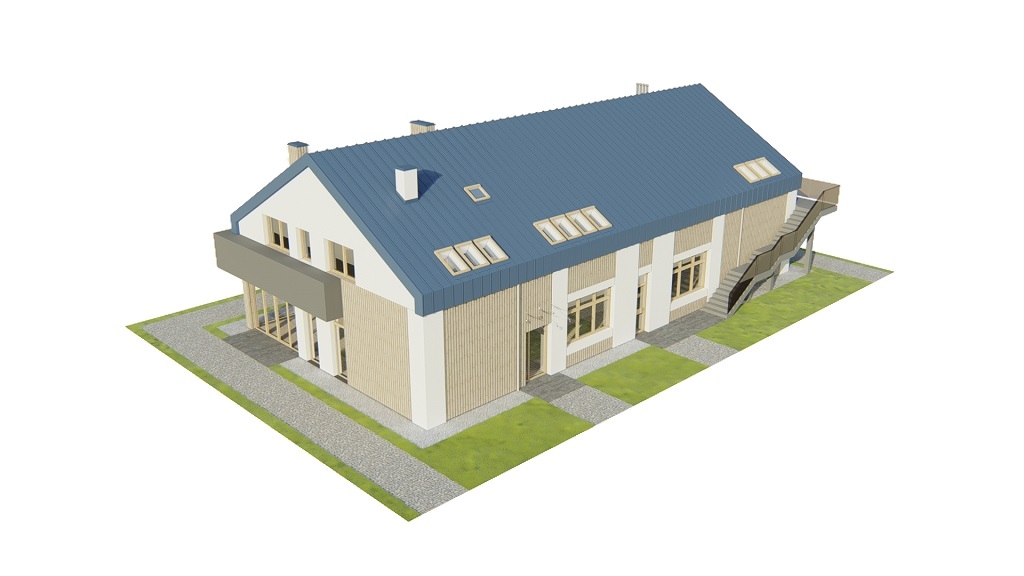

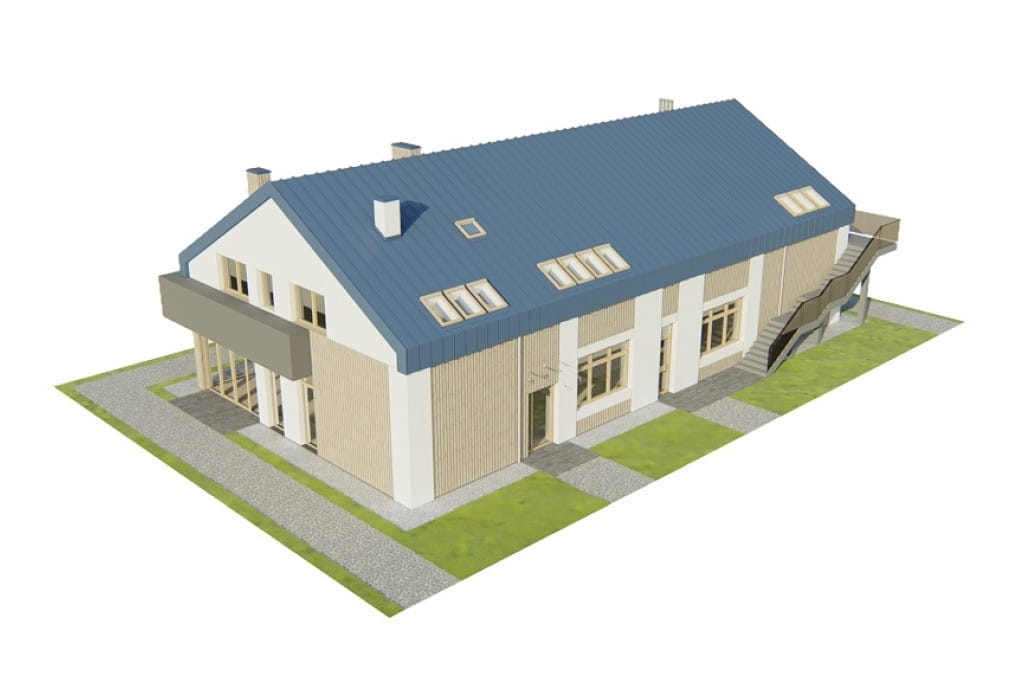

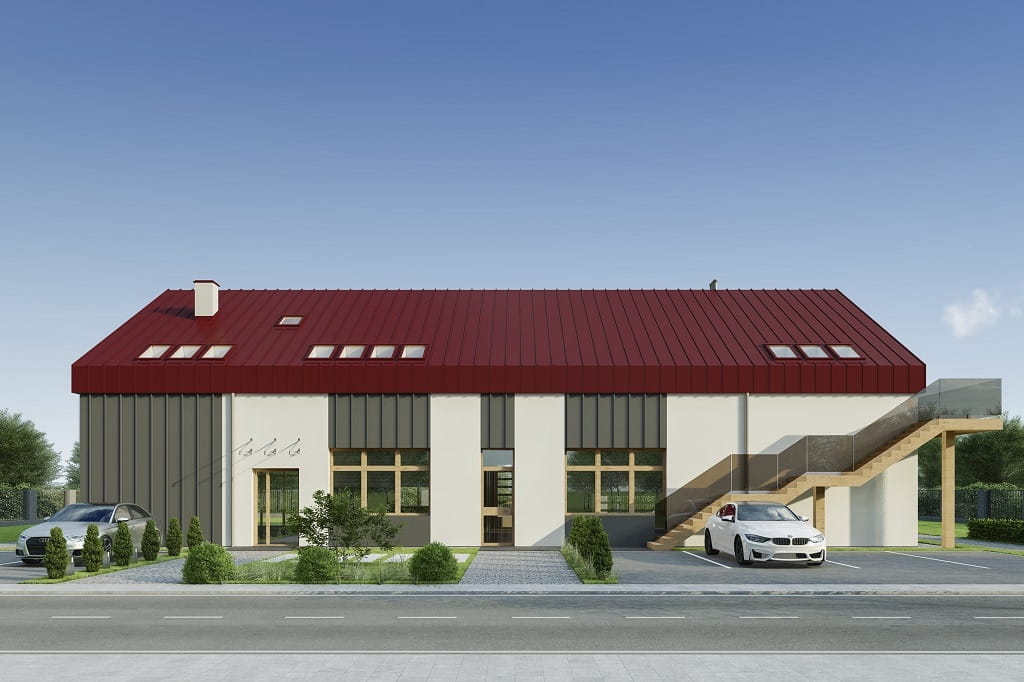

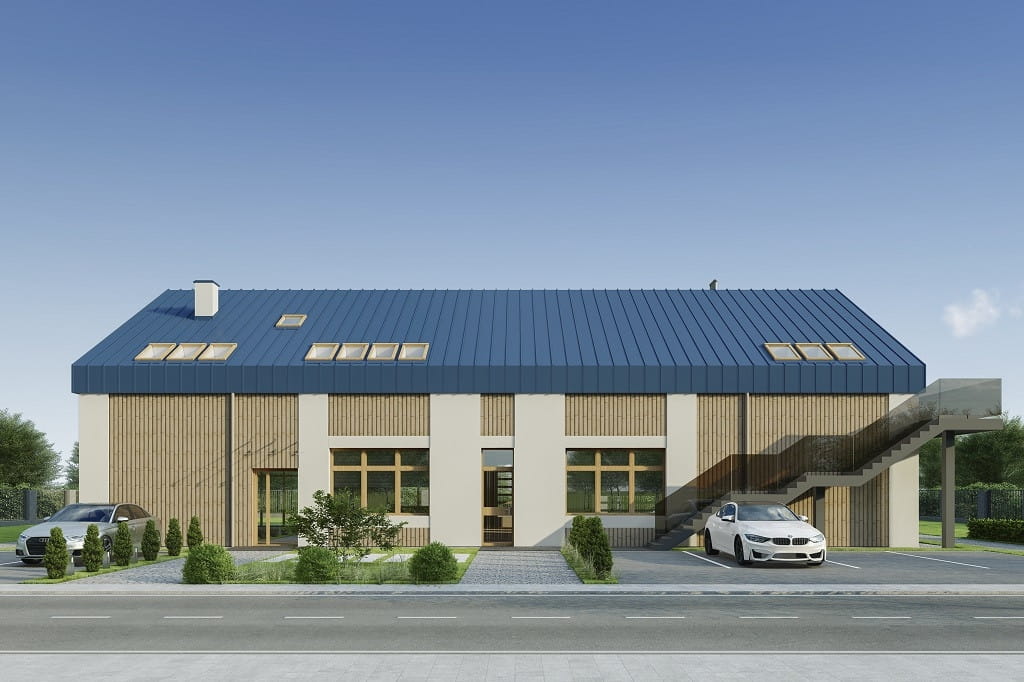

Model



Projekt K-144 - model

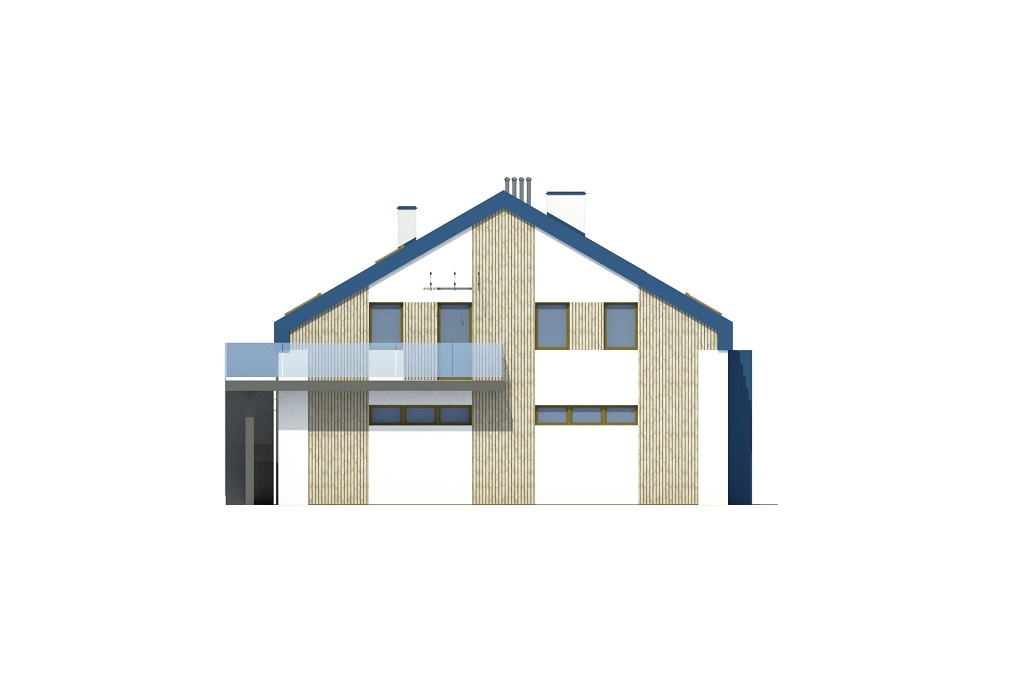

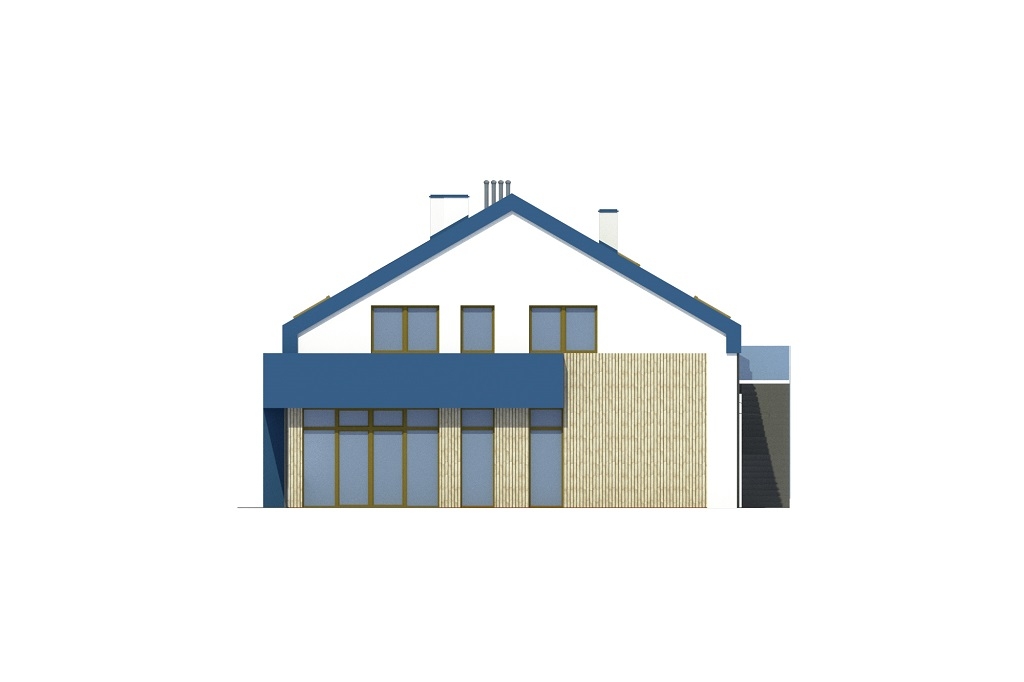

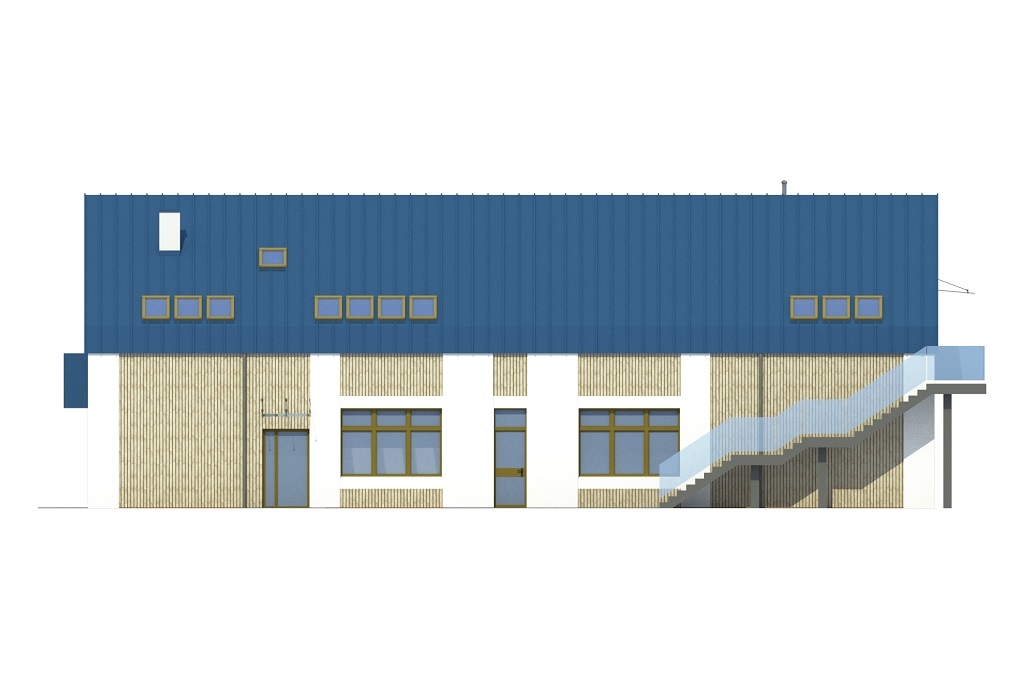

Elewacje



Projekt K-144 - elewacja
elewacja ogrodowa
Projekt K-144 - elewacja

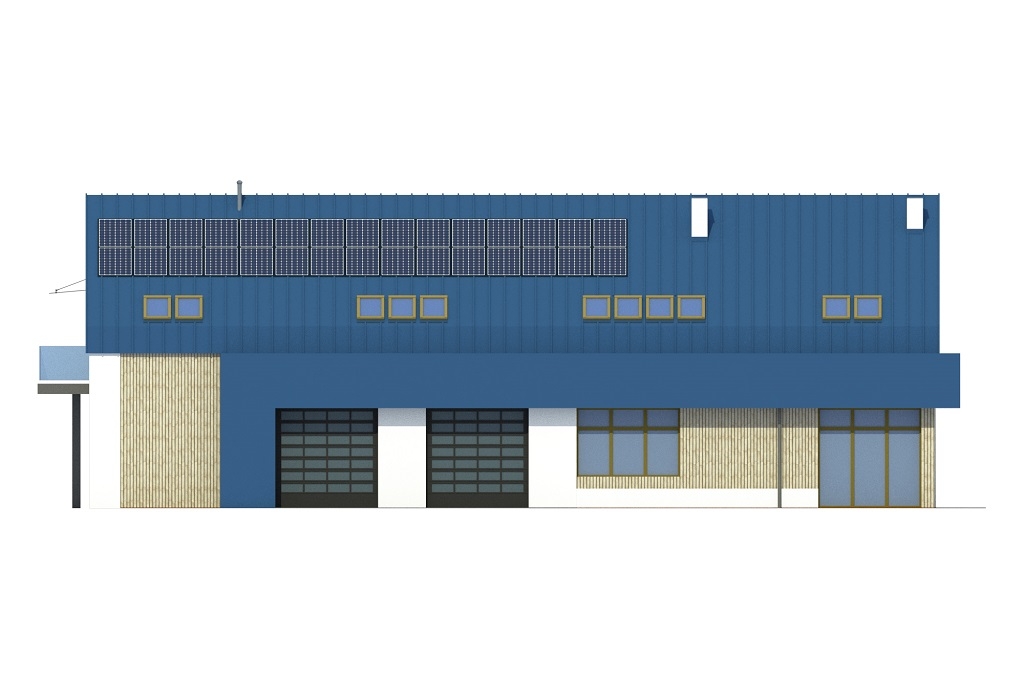

elewacja frontowa
Projekt K-144 - elewacja
elewacja boczna
Projekt K-144 - elewacja
elewacja boczna

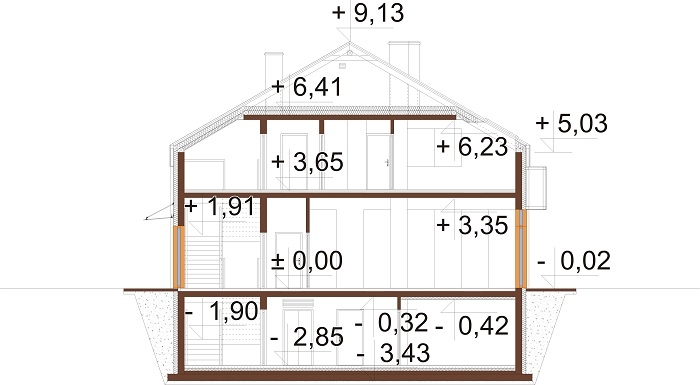

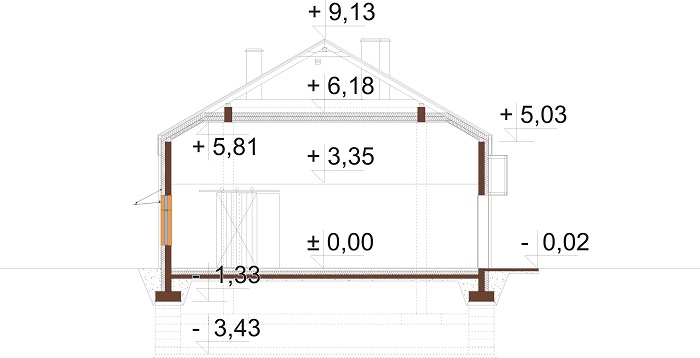

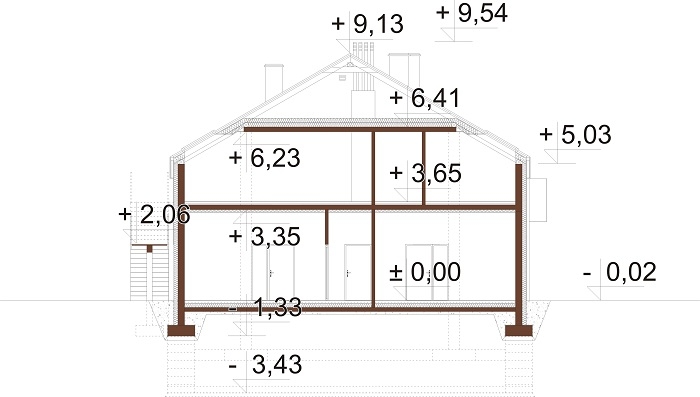

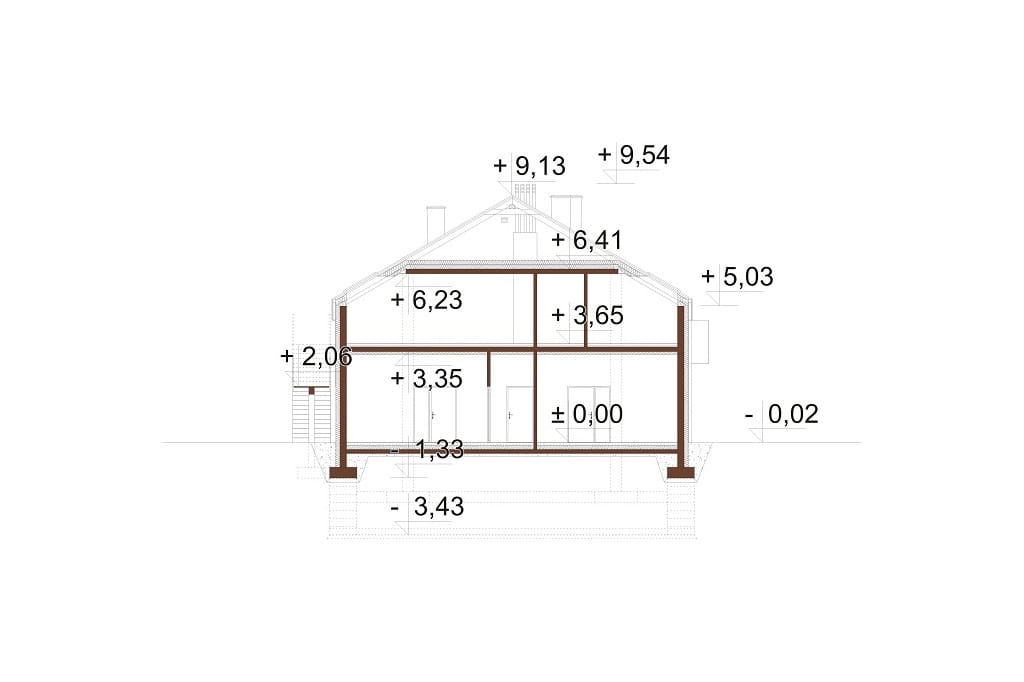

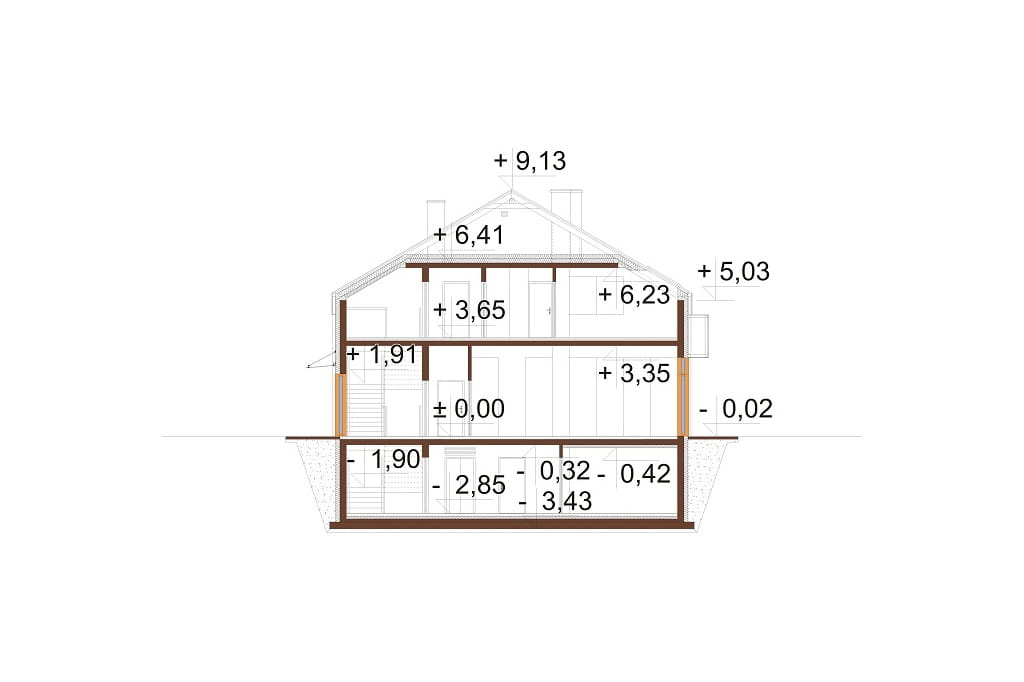

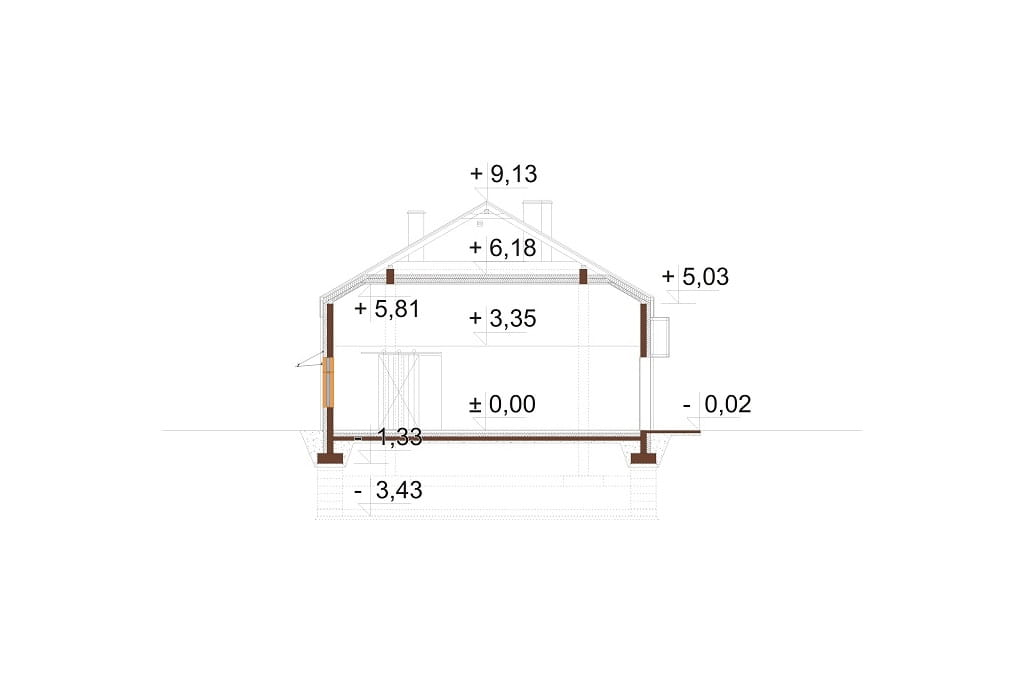

Przekrój



Projekt K-144 - przekrój Projekt K-144 - przekrój Projekt K-144 - przekrój







Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku usługowego z częścią mieszkalną K-144
W budynku przewidziano drobne usługi w postaci naprawy elementów urządzeń mechanicznych, sklep oraz dwa mieszkania na poddaszu budynku. Obiekt jest częściowo podpiwniczony, nie posiada garażu.

Technologia: tradycyjna
Ściany zewnętrzne: bloczki betonu komórkowego 24 cm, styropian 15 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 30°
Ogrzewanie: pompa ciepła
Wentylacja: mechaniczna
Pokrycie dachu: blacha dachówkowa
Wysokość ścianki kolankowej: 1,45 m
Powierzchnia dach: 345,77 m2
Program: klatka schodowa, korytarz, szafa gospodarcza, szatnia personelu, 3 łazienki, pomieszczenie gospodarcze, 2 WC, sklep, zaplecze, 2 pomieszczenia wielofunkcyjne, 2 pomieszczenia magazynowe, biuro, 2 kuchnie, 3 sypialnie, 2 salony.

W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 10,2 kWp, która produkuje prąd na potrzeby pompy ciepła do podgrzewu co i ciepłej wody użytkowej oraz wentylacji mechanicznej

 Powierzchnia zabudowy: 319.80 m²
Powierzchnia użytkowa: 488.33 m²
Kubatura: 2607.70 m³
Szerokość działki: 21.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 3
Liczba pomieszczeń: 29
Kąt nachylenia dachu: 30°
Ilość pokoi: 5
Pokój na parterze: Nie
Wysokość budynku: 9.15 (parter), 12.58 (piwnica) m
Rodzaj ogrzewania: pompa ciepła
Wskaźnik energii pierwotnej: 0.00 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: częściowo podpiwniczony
Poddasze: poddasze użytkowe
Typ: mieszkalne z funkcją usługowo-handlową, handlowo-usługowe, parterowe z poddaszem mieszkalnym, komercyjne, projekt sklepu, projekt budynku handlowo-usługowego, projekt budynku usługowego, parterowe z poddaszem użytkowym, projekt domu, z fotowoltaiką
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 3 200 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, c.o. wentylacja mechaniczna, pompa ciepła)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • przedmiar + zestawienie materiałów budowlanych
  • zestawienie elementów więźby drewnianej dachu
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
