Orillo 2
Kod: L-6781
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę sprawdź >> |
 |
Projekt techniczny zamów >> |
 |
Parametry projektu zobacz >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
Projekt ORILLO 2 L-6781 jest parterowym budynkiem z użytkowym poddaszem. Nie ma garażu, ani piwnicy. Ogrzewany jest za pomocą kotła na paliwo stałe. Przykryty dwuspadowym dachem o kącie nachylenia 40°. Idealnie sprawdzi się dla 3 - 5 osób.
Rzut parteru
PARTER: 58,29 m2
1. Wiatrołap 1,71 m2
2. Korytarz 6,76 m2
3. Salon 23,95 m2
4. Schody 1/2 2,27 m2
5. Korytarz 2,08 m2
6. Kotłownia 7,16 m2
7. Kuchnia + jadalnia 11,61 m2
8. Spiżarnia 0,92 m2
9. WC 1,83 m2

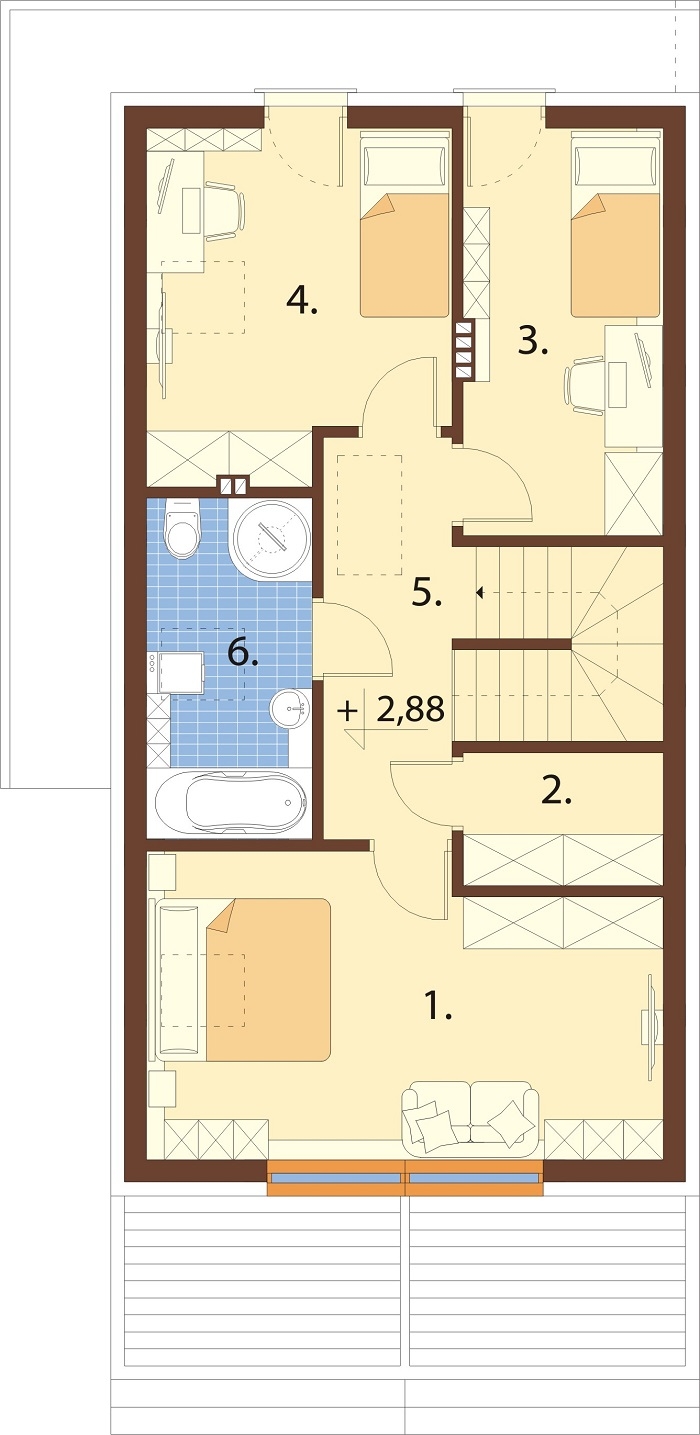

Rzut piętra / antresoli
PODDASZE: 48,14 / 56,43 m2
1. Sypialnia 15,13 / 17,46 m2
2. Garderoba 1,60 / 3,05 m2
3. Pokój 7,79 / 9,45 m2
4. Pokój 10,26 / 11,72 m2
5. Korytarz + 1/2 schody 8,23 m2
6. Łazienka 5,13 / 6,52 m2

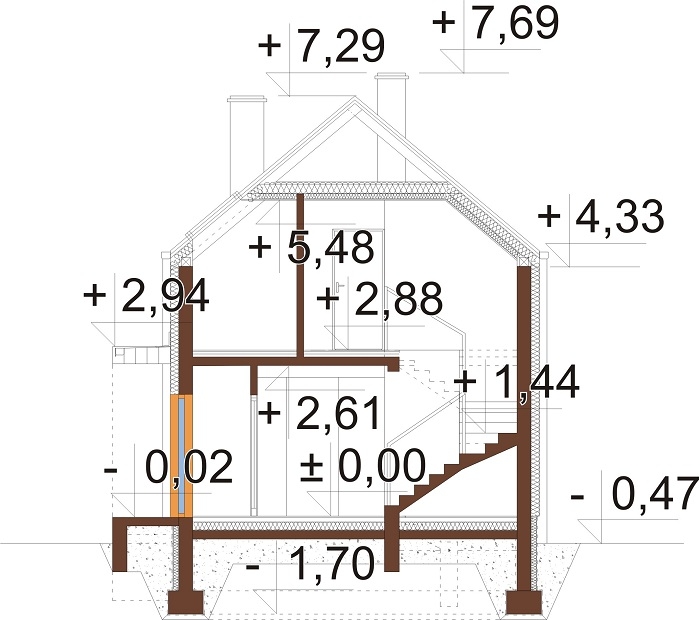

Przekrój

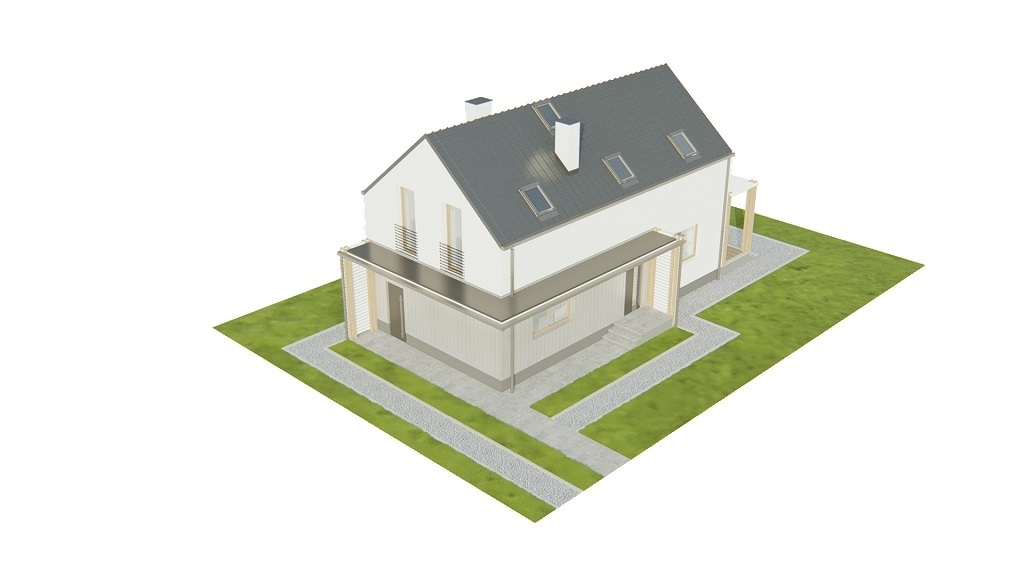

Model 3D

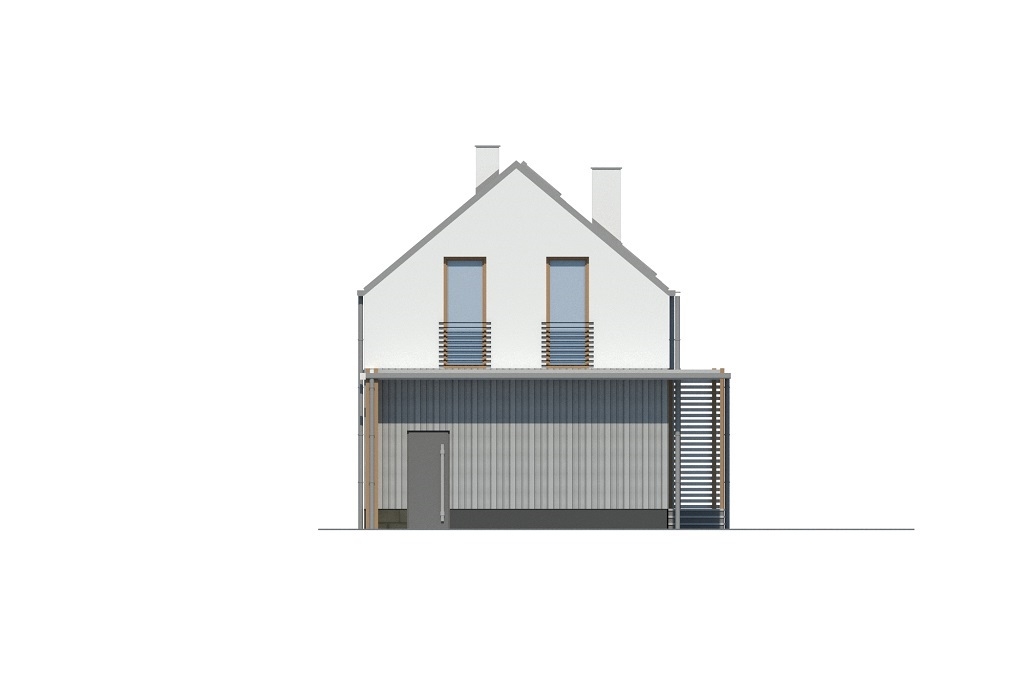

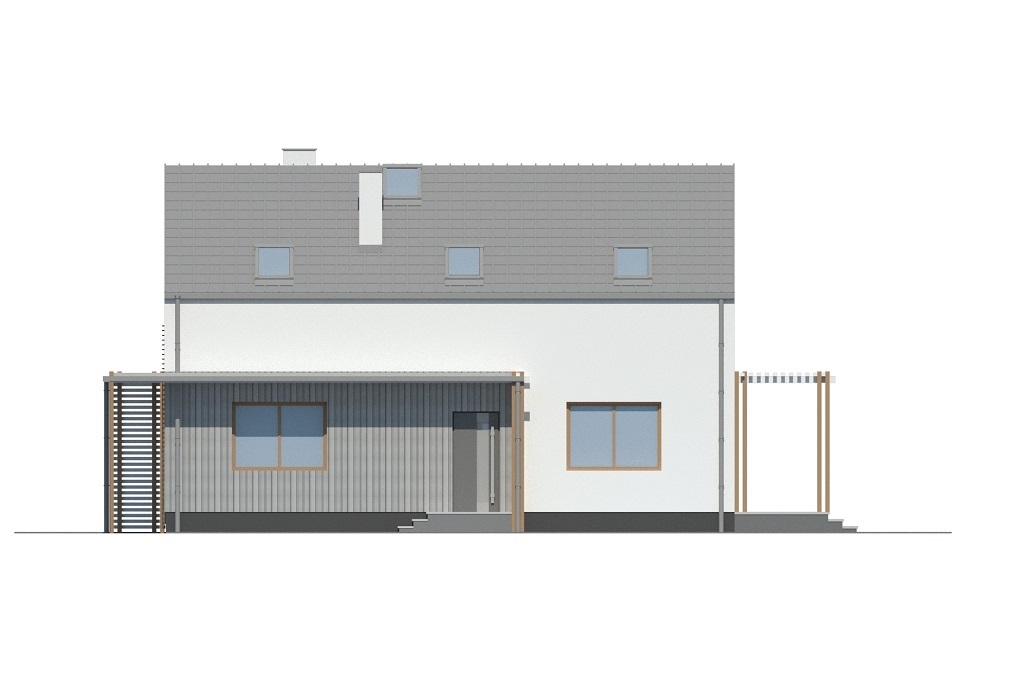

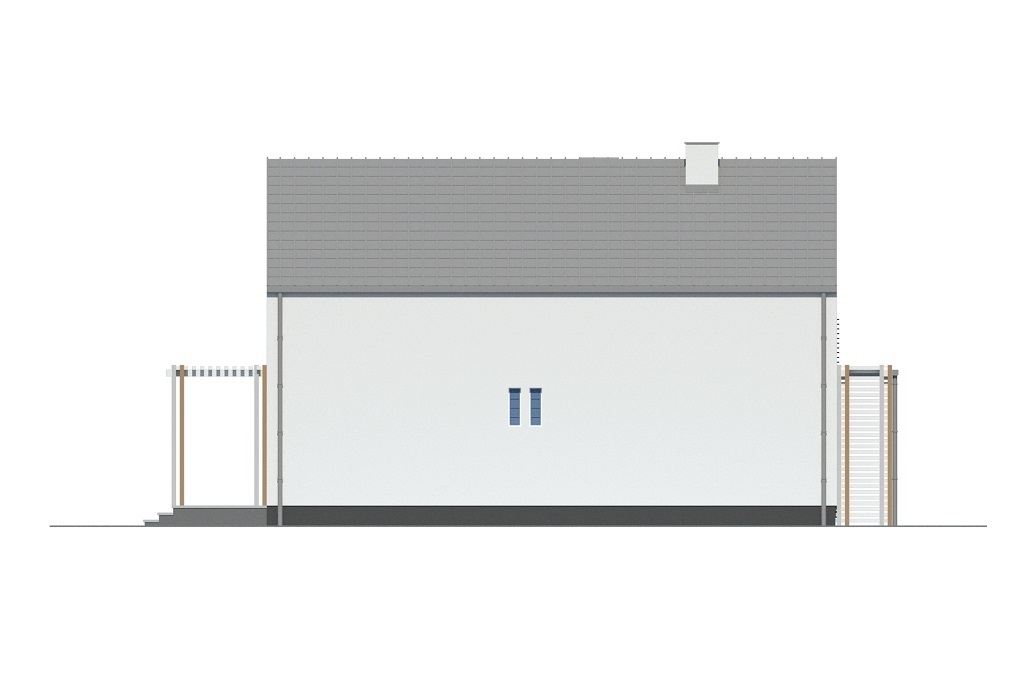

Elewacje
Informacje podstawowe
Projekt domu L-6781 ORILLO 2
Budynek parterowy z poddaszem użytkowym, niepodpiwniczony i bez garażu.
Dom przeznaczony dla 3 - 5 osób.
Technologia: tradycyjna
Ściany zewnętrzne: bloczek z betonu komórkowego 24 cm, styropian 15 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 40°
Ogrzewanie: kocioł na paliwo stałe (pellet)
Wentylacja: grawitacyjna
Pokrycie dachu: blacha na rąbek stojący
Wysokość ścianki kolankowej: 1,55 m
Powierzchnia dach: 98,55 m2
Program: wiatrołap, korytarz, salon, schody, kotłownia, kuchnia z jadalnią, spiżarnia, wc, 3 pokoje, garderoba, łazienka.
Posiadamy rónież inną wersję tego projektu węższą o 20 cm L-6707
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Marta Kmieć,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Projekt ten nie wymaga pozwolenia na budowę i może być budowany na zgłoszenie zgodnie ze znowelizowanym Prawem Budowlanym obowiązującym od 3.01.2022 roku czytaj więcej >>
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, c.o. z kotłem na pellet)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- przedmiar + zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- projektowana charakterystyka energetyczna budynku
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 70 - 100
- Powierzchnia użytkowa (m²) 100 - 150
- Powierzchnia zabudowy (m²) 70 - 100
- Kąt nachylenia dachu (°) 35 - 40
- Szerokość działki/krótszy bok (m) 12 - 14
- Wysokość budynku (m) 7 - 8
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 99.27
- Powierzchnia użytkowa (m²) 106.43
- Powierzchnia zabudowy (m²) 77.38
- Szerokość budynku/krótszy bok (m) 6.40
- Długość budynku/dłuższy bok (m) 12
- Wysokość budynku (m) 7.76
- Szerokość działki/krótszy bok (m) 13.40
- Kąt nachylenia dachu (°) 40°
- Rodzaj dachu dwuspadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze poddasze użytkowe
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Układ dachu kalenicowy
- Kubatura (m³) 494.44
- Liczba kondygnacji 2
- Rodzaj ogrzewania paliwo stałe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 27.29
- Liczba pomieszczeń 15
- Liczba łazienek (bez WC) 1
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
