Projekt

DOM OPIEKI
Kod: LK-130
Zadzwoń do nas!
PN - PT od 8 do 16: 780 001 242,
508 037 512
KOSZTORYS
PROJEKTU DODAJ
DO TECZKI

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym

Projekt na zamówienie. Zapytaj o cenę.

Model



Projekt LK-130 - model

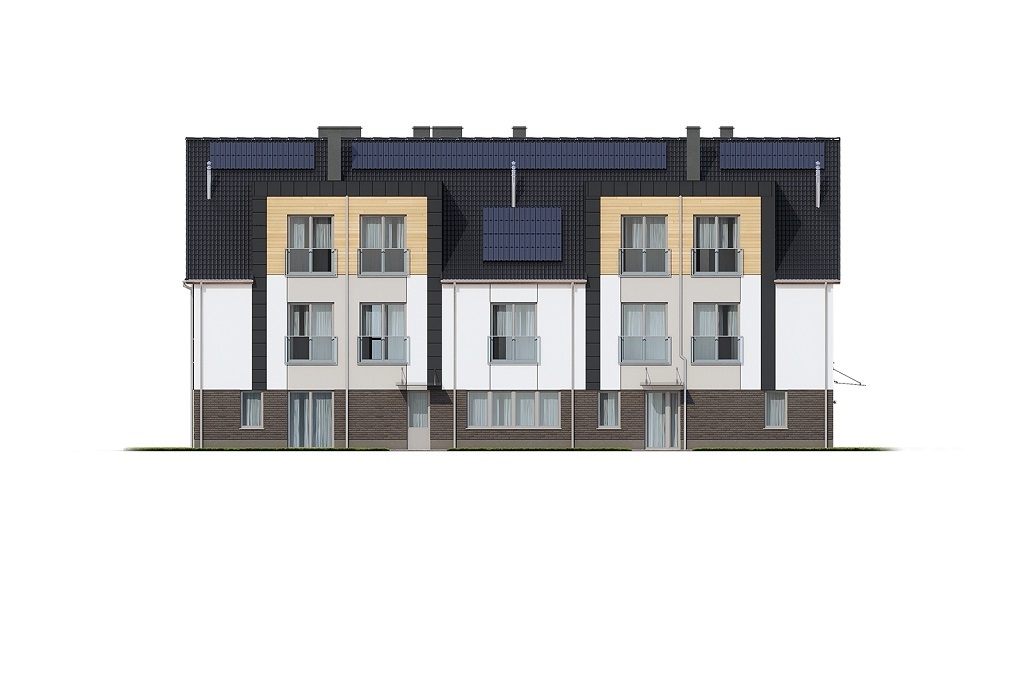

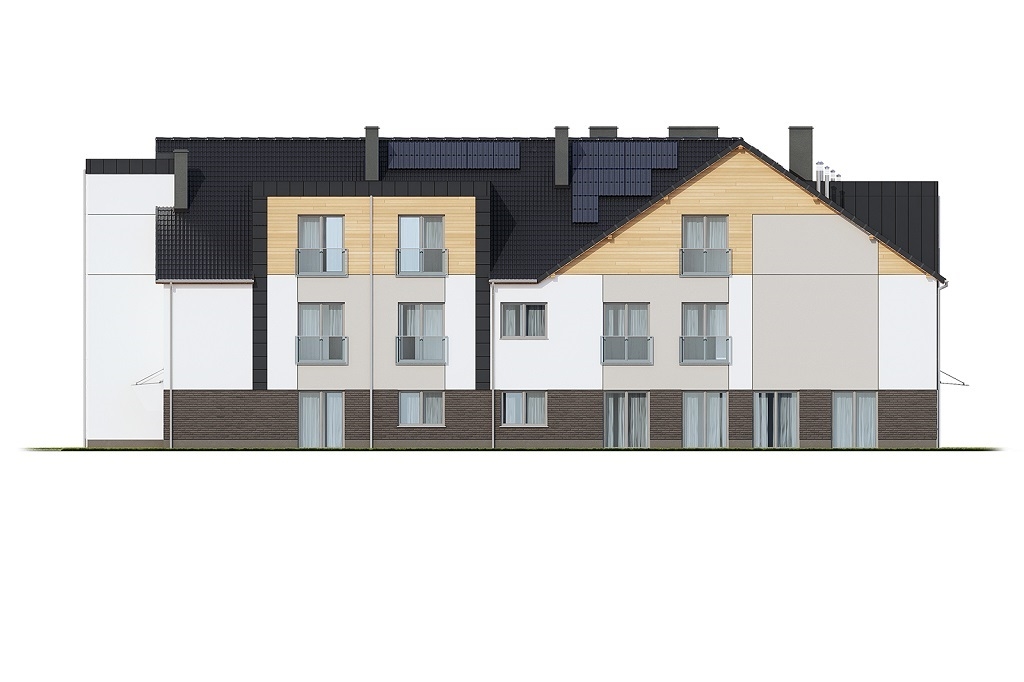

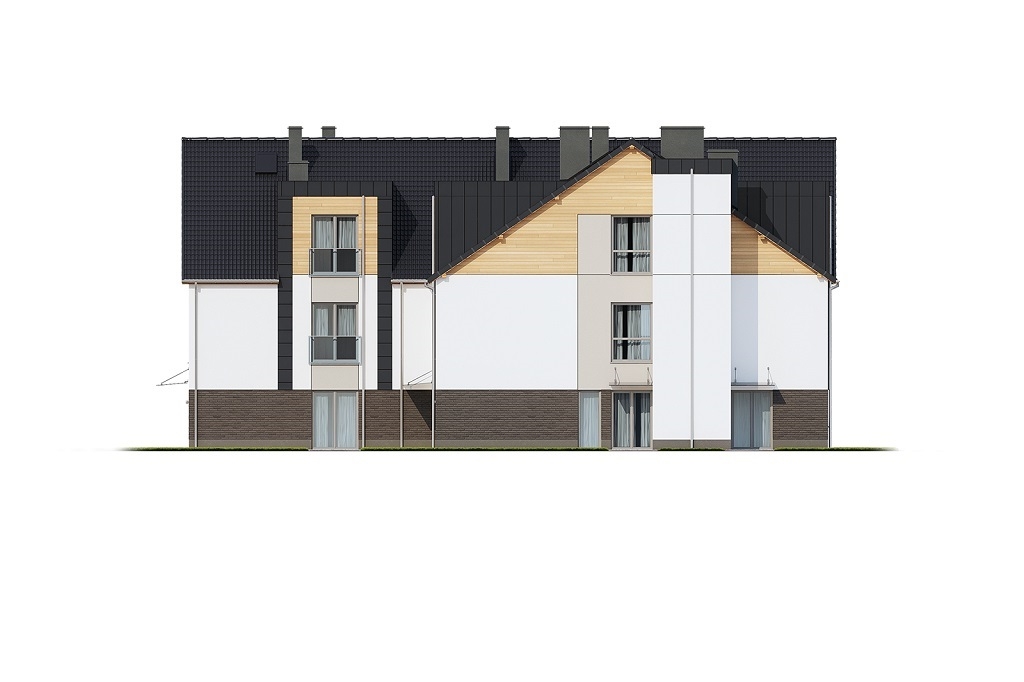

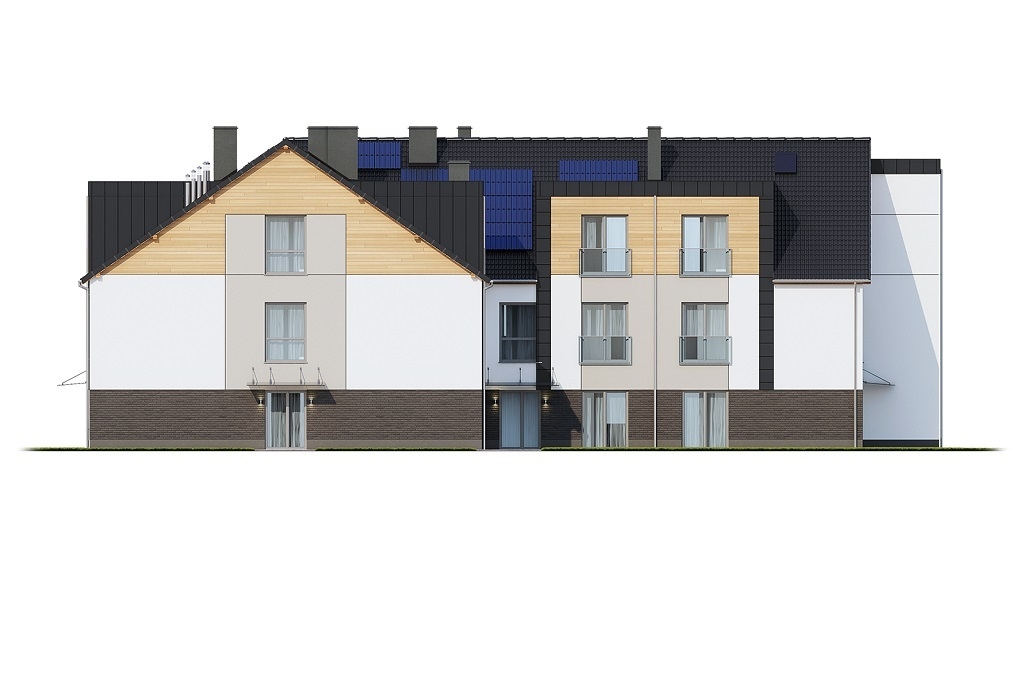

Elewacje



Projekt LK-130 - elewacja
elewacja ogrodowa
Projekt LK-130 - elewacja
elewacja frontowa
Projekt LK-130 - elewacja
elewacja boczna
Projekt LK-130 - elewacja
elewacja boczna

zobacz realizacje naszych projektów

Rzut parteru



Projekt LK-130 - rzut

PARTER: 469,05 m2

1. Wiatrołap 3,22 m2
2. Korytarz 60,46 m2
3. Klatka schodowa 12,85 m2
4. Pom. pomocnicze 1,68 m2
5. Pom. gosp. 4,43 m2
6. Kotłownia 24,59 m2
7. Pom. pomocnicze 3,03 m2
8. Przedsionek 3,01 m2
9. WC damskie 4,92 m2
10. Przedsionek 3,10 m2
11. WC męskie 5,01 m2
12. WC dla osób niepełnospr. 3,92 m2
13. Pom. tech. elektryczne 4,00 m2
14. Recepcja/dyżurka pielęgn. 9,40 m2
15. Pokój pobytu dziennego 49,04 m2
16. Klatka schodowa 19,60 m2
17. Pom. pomocnicze 1,68 m2
18. Szyb windy 6,16 m2
19. Promorte 10,39 m2
20. Przedsionek 4,21 m2
21. Łazienka 5,12 m2
22. Pokój 2 osobowy 15,95 m2
23. Gabinet lekarski 18,17 m2
24. Gabinet zabiegowy 16,31 m2
25. Pom. na odpadki medyczne 2,77 m2
26. Jadalnia / kaplica 83,00 m2
27. Rozdzielnia kelnerska 4,22 m2
28. Zmywalnia 6,88 m2
29. Pom. na odpadki spożywcze 2,97 m2
30. Kuchnia 30,59 m2
31. Korytarz 12,21 m2
32. Obróbka warzyw / jaj 5,72 m2
33. Magazyn 3,59 m2
34. Magazyn 4,08 m2
35. Chłodnia 5,03 m2
36. Magazyn 6,81 m2
37. Szatnia 9,00 m2
38. WC 1,93 m2
POWIĘKSZ RZUT

Rzut I piętra



Projekt LK-130 - rzut

I PIĘTRO: 476,06 m2

1. Klatka schodowa 23,74 m2
2. Korytarz 50,79 m2
3. Przedsionek 5,13 m2
4. Łazienka 4,34 m2
5. Pokój 3 osobowy 18,26 m2
6. Przedsionek 6,62 m2
7. Łazienka 5,36 m2
8. Pokój 3 osobowy 20,00 m2
9. Przedsionek 3,95 m2
10. Łazienka 5,11 m2
11. Pokój 2 osobowy 15,63 m2
12. Szatnia 7,29 m2
13. WC 2,30 m2
14. Pom. gosp. 4,43 m2
15. Przedsionek 3,99 m2
16. Łazienka 5,11 m2
17. Pokój 2 osobowy 15,63 m2
18. Przedsionek 4,05 m2
19. Łazienka 5,11 m2
20. Pokój 2 osobowy 15,30 m2
21. Przedsionek 7,01 m2
22. Łazienka 5,11 m2
23. Pokój 3 osobowy 18,50 m2
24. Sala ćwiczeń 40,59 m2
25. Pom. pomocnicze 2,46 m2
26. Pom. pomocnicze 2,40 m2
27. Pokój 3 osobowy 22,71 m2
28. Łazienka 5,54 m2
29. Kuchnia pomocnicza 16,12 m2
30. Przedsionek 3,48 m2
31. Łazienka 5,24 m2
32. Pokój 2 osobowy 14,60 m2
33. Przedsionek 3,51 m2
34. Łazienka 5,24 m2
35. Pokój 2 osobowy 14,60 m2
36. Przedsionek 3,48 m2
37. Łazienka 4,97 m2
38. Pokój 2 osobowy 14,24 m2
39. Przedsionek 3,48 m2
40. Łazienka 5,07 m2
41. Pokój 2 osobowy 14,24 m2
42. Klatka schodowa 30,40 m2
43. Szyb windy
44. Szatnia 9,21 m2
45. WC 1,72 m2


POWIĘKSZ RZUT

Rzut poddasza



Projekt LK-130 - rzut

PODDASZE: 399,99 / 387,65 m2

1. Klatka schodowa 19,24 m2
2. Korytarz 50,92 m2
3. Pokój 2 osobowy 16,69 m2
4. Łazienka 5,48 m2
5. Pokój 3 osobowy 20,25 m2
6. Łazienka 5,51 m2
7. Pokój 3 osobowy 23,04 / 22,20 m2
8. Łazienka 5,96 m2
9. Pralnia podręczna 7,25 / 5,53 m2
10. Suszarnia 6,63 / 5,91 m2
11. Pokój 3 osobowy 22,41 / 22,01 m2
12. Łazienka 5,90 m2
13. Przedsionek 3,59 m2
14. Pokój 2 osobowy 16,69 m2
15. Łazienka 5,51 m2
16. Pom. gosp. 3,44 m2
17. Pom. pomocnicze 3,04 m2
18. Przedsionek 7,16 m2
19. Łazienka 5,18 m2
20. Pokój 2 osobowy 21,70 / 18,68 m2
21. Łazienka 10,17 / 7,50 m2
22. Pokój 3 osobowy 23,12 m2
23. Łazienka 5,52 m2
24. Pokój 3 osobowy 23,17 m2
25. Łazienka 5,93 m2
26. Pokój 2 osobowy 17,20 m2
27. Łazienka 5,60 m2
28. Pokój 2 osobowy 17,20 m2
29. Łazienka 5,51 m2
30. Klatka schodowa 25,90 m2
31. Szyb windy
32. Pom. pomocnicze 5,08 / 2,11 m2
POWIĘKSZ RZUT

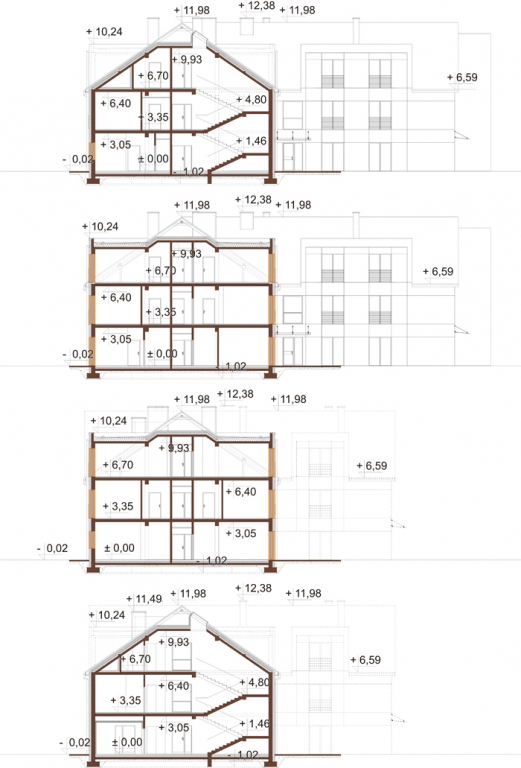

Przekrój



Projekt LK-130 - przekrój



POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt prywatnego domu opieki dla osób starszych LK-130
Budynek nie jest podpiwniczony i posiada trzy kondygnację nadziemne: parter, I piętro oraz poddasze użytkowe. Obiekt przystosowany dla osób niepełnosprawnych.
Przewidywana ilość miejsc w pokojach dla pacjentów:
PARTER: 1 pokój 2 osobowy z łazienką i przedsionkiem
I PIĘTRO: 7 pokoi 2 osobowych (każdy pokój z własnym przedsionkiem i łazienką), 4 pokoje 3 osobowe (każdy pokój z własnym przedsionkiem i łazienką)
PODDASZE: 4 pokoje 2 osobowe  (każdy pokój z własnym przedsionkiem i łazienką), 6 pokoi 3 osobowych  (każdy pokój z własnym przedsionkiem i łazienką)

Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 30 cm, styropian 18 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 35o
Ogrzewanie: paliwo stałe (pellet)
Wentylacja: mechaniczna
Pokrycie dachu: dachówka ceramiczna
Powierzchnia dach: stropodach nad lukarnami 145,48 m2, dach skośny nad budynkiem 558,25 m2
Program: 12 pokoi dwuosobowych z łazienką, 10 pokoi trzyosobowe z łazienką, dyżurka pielęgniarek, WC męskie, WC damskie, WC dla osób niepełnosprawnych, winda, zaplecze kuchenne, medyczna, sanitarne, socjalne, magazynowe i techniczne.

 Powierzchnia zabudowy: 590.51 m²
Powierzchnia użytkowa: 1332.76 m²
Kubatura: 7276.80 m³
Szerokość działki: 32.37 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.
Ilość kondygnacji: 3
Liczba pomieszczeń: 115
Kąt nachylenia dachu: 35°
Ilość pokoi: 22
Pokój na parterze: Tak
Wysokość budynku: 12 m
Rodzaj ogrzewania: paliwo stałe (pellet)
Wskaźnik energii pierwotnej: 15,58 kWh/(m²·rok)
ZAWARTOŚĆ PROJEKTU:
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna, technologia kotłowni na paliwo stałe)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej i fotowoltaicznej
  • projektowana charakterystyka energetyczna budynku
  • zestawienie materiałów budowlanych
  • zestawienie elementów więźby dachowej
  • zgoda na zmiany w projekcie

Oprócz wyżej opisanej zawartości części projektowej nasze Kompendium realizacji projektu zawiera szereg innych części na które składają się: „Aspekty prawne przygotowania inwestycji”, „Wzory pism i umów”,„Najczęstsze problemy w procesie budowlanym”,„Warunki uzyskiwania kredytów budowlanych”, „Najważniejsze pojęcia budowlane”,„Meblowanie i aranżacja wnętrz”, „Ogród wokół domu” i „Jak zamieszkać zgodnie z prawem”. Całość w formie wydawnictwa książkowego oprawiona jest w kartonową okładkę.

Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe, piętro
Typ: motele, komercyjne, projekt hotelu, projekt motelu, projekt budynku usługowego, hotel, projekt domu spokojnej starości, dom spokojnej starości, dom opieki, projekt domu opieki, pensjonat, projekt pensjonatu
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
