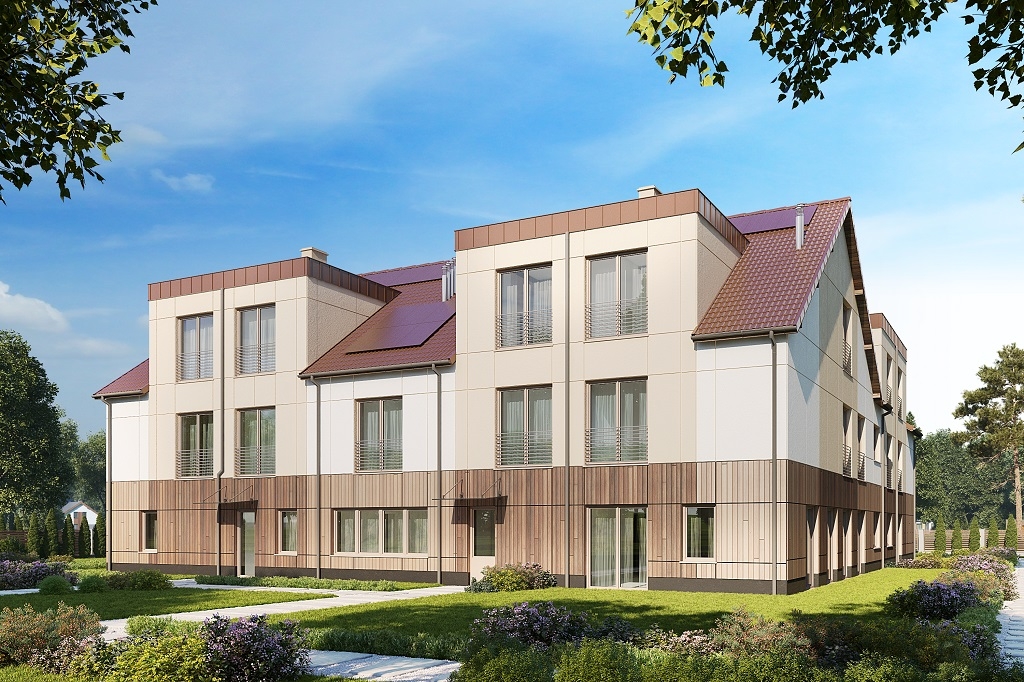

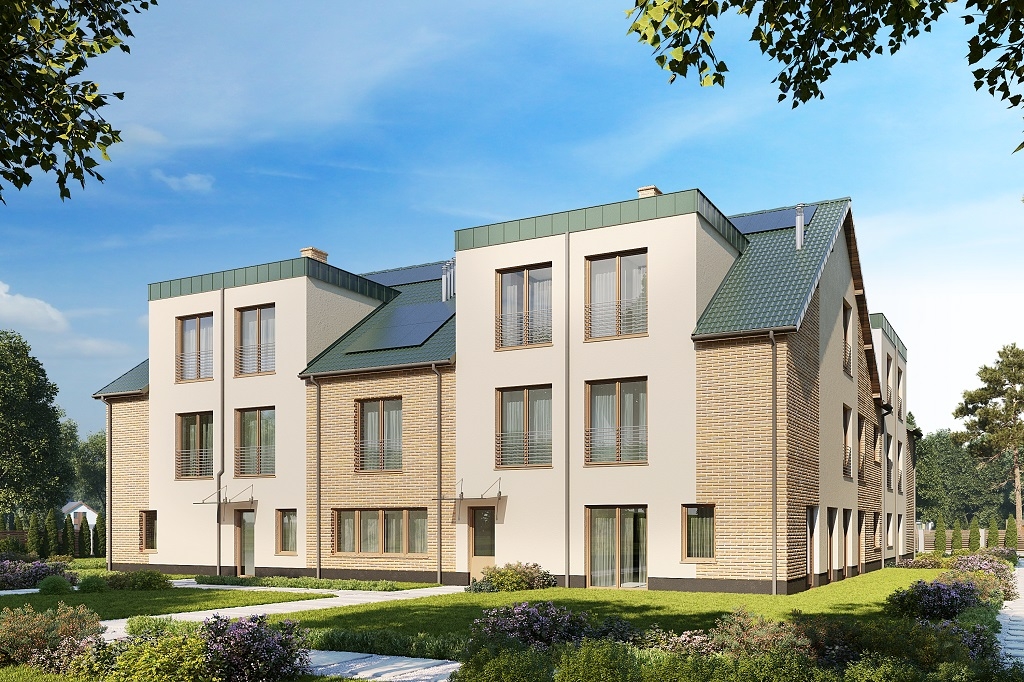

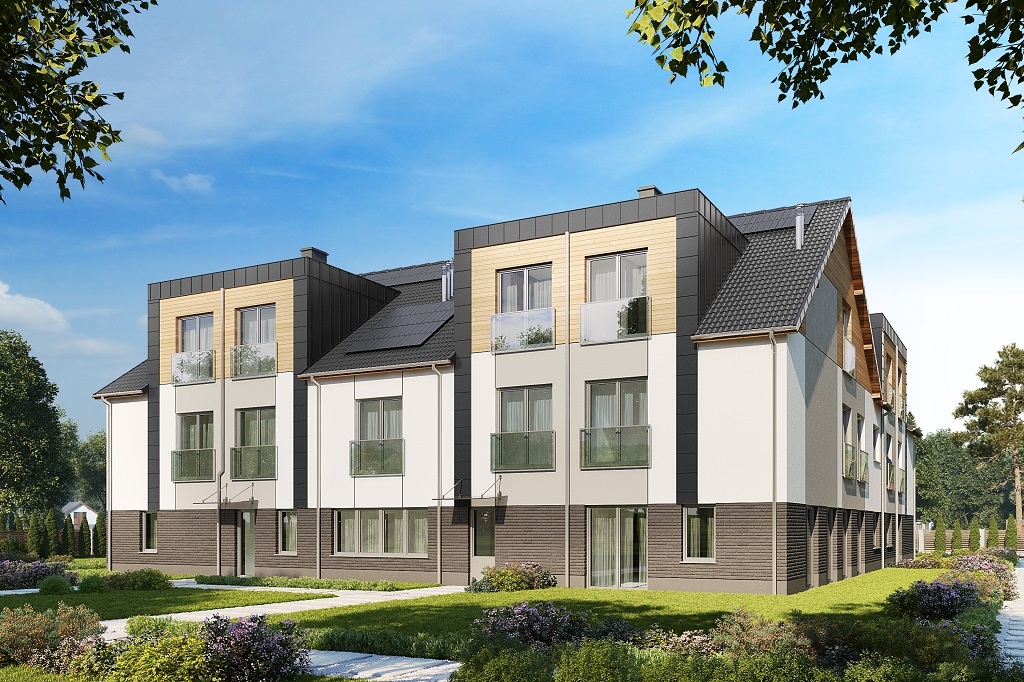

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 1332,76 m2. Projekt prywatnego domu opieki dla osób starszych.Budynek nie jest podpiwniczony i posiada trzy kondygnację nadziemne: parter, piętro oraz poddasze użytkowe. Obiekt przystosowany dla osób niepełnosprawnych.
Przewidywana ilość miejsc w pokojach dla pacjentów:
Parter: 1 pokój 2 osobowy z łazienką i przedsionkiem
Pietro: 7 pokoi 2 osobowych (każdy pokój z własnym przedsionkiem i łazienką), 4 pokoje 3 osobowe (każdy pokój z własnym przedsionkiem i łazienką)
Poddasze: 4 pokoje 2 osobowe (każdy pokój z własnym przedsionkiem i łazienką), 6 pokoi 3 osobowych (każdy pokój z własnym przedsionkiem i łazienką)

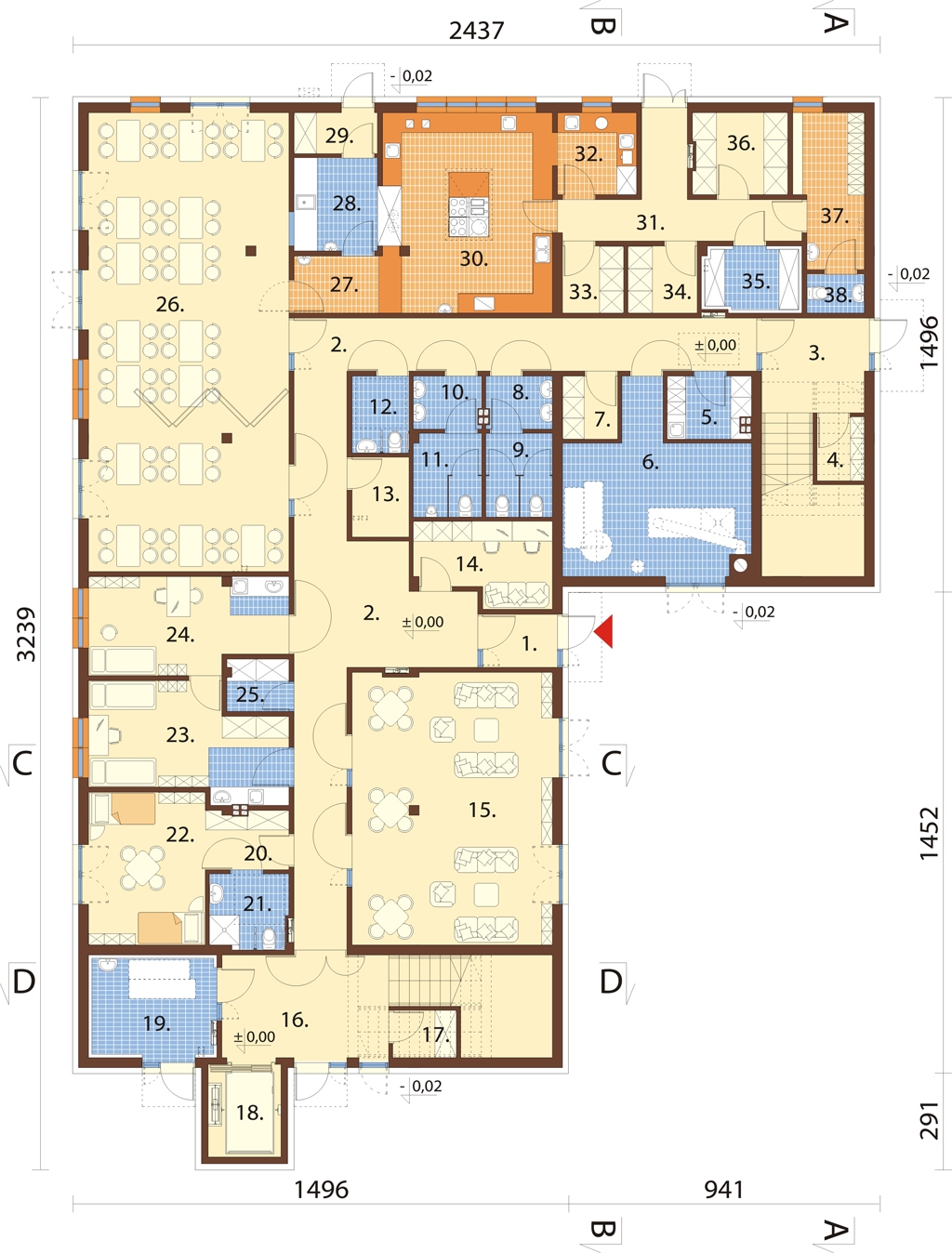

Rzut parteru
Parter: 469,05 m2
1. Wiatrołap 3,22 m2
2. Korytarz 60,46 m2
3. Klatka schodowa 12,85 m2
4. Pom. pomocnicze 1,68 m2
5. Pom. gosp. 4,43 m2
6. Kotłownia 24,59 m2
7. Pom. pomocnicze 3,03 m2
8. Przedsionek 3,01 m2
9. WC damskie 4,92 m2
10. Przedsionek 3,10 m2
11. WC męskie 5,01 m2
12. WC dla osób niepełnosprawnych 3,92 m2
13. Pom. techniczne elektryczne 4,00 m2
14. Recepcja / dyżurka pielęgn. 9,40 m2
15. Pokój pobytu dziennego 49,04 m2
16. Klatka schodowa 19,60 m2
17. Pom. pomocnicze 1,68 m2
18. Szyb windy 6,16 m2
19. Promorte 10,39 m2
20. Przedsionek 4,21 m2
21. Łazienka 5,12 m2
22. Pokój 2‑osobowy 15,95 m2
23. Gabinet lekarski 18,17 m2
24. Gabinet zabiegowy 16,31 m2
25. Pom. na odpadki medyczne 2,77 m2
26. Jadalnia / kaplica 83,00 m2
27. Rozdzielnia kelnerska 4,22 m2
28. Zmywalnia 6,88 m2
29. Pom. na odpadki spożywcze 2,97 m2
30. Kuchnia 30,59 m2
31. Korytarz 12,21 m2
32. Obróbka warzyw / jaj 5,72 m2
33. Magazyn 3,59 m2
34. Magazyn 4,08 m2
35. Chłodnia 5,03 m2
36. Magazyn 6,81 m2
37. Szatnia 9,00 m2
38. WC 1,93 m2
Rzut piętra
Piętro: 476,06 m2
1. Klatka schodowa 23,74 m2
2. Korytarz 50,79 m2
3. Przedsionek 5,13 m2
4. Łazienka 4,34 m2
5. Pokój 3‑osobowy 18,26 m2
6. Przedsionek 6,62 m2
7. Łazienka 5,36 m2
8. Pokój 3‑osobowy 20,00 m2
9. Przedsionek 3,95 m2
10. Łazienka 5,11 m2
11. Pokój 2‑osobowy 15,63 m2
12. Szatnia 7,29 m2
13. WC 2,30 m2
14. Pom. gosp. 4,43 m2
15. Przedsionek 3,99 m2
16. Łazienka 5,11 m2
17. Pokój 2‑osobowy 15,63 m2
18. Przedsionek 4,05 m2
19. Łazienka 5,11 m2
20. Pokój 2‑osobowy 15,30 m2
21. Przedsionek 7,01 m2
22. Łazienka 5,11 m2
23. Pokój 3‑osobowy 18,50 m2
24. Sala ćwiczeń 40,59 m2
25. Pom. pomocnicze 2,46 m2
26. Pom. pomocnicze 2,40 m2
27. Pokój 3‑osobowy 22,71 m2
28. Łazienka 5,54 m2
29. Kuchnia pomocnicza 16,12 m2
30. Przedsionek 3,48 m2
31. Łazienka 5,24 m2
32. Pokój 2‑osobowy 14,60 m2
33. Przedsionek 3,51 m2
34. Łazienka 5,24 m2
35. Pokój 2‑osobowy 14,60 m2
36. Przedsionek 3,48 m2
37. Łazienka 4,97 m2
38. Pokój 2‑osobowy 14,24 m2
39. Przedsionek 3,48 m2
40. Łazienka 5,07 m2
41. Pokój 2‑osobowy 14,24 m2
42. Klatka schodowa 30,40 m2
43. Szyb windy
44. Szatnia 9,21 m2
45. WC 1,72 m2

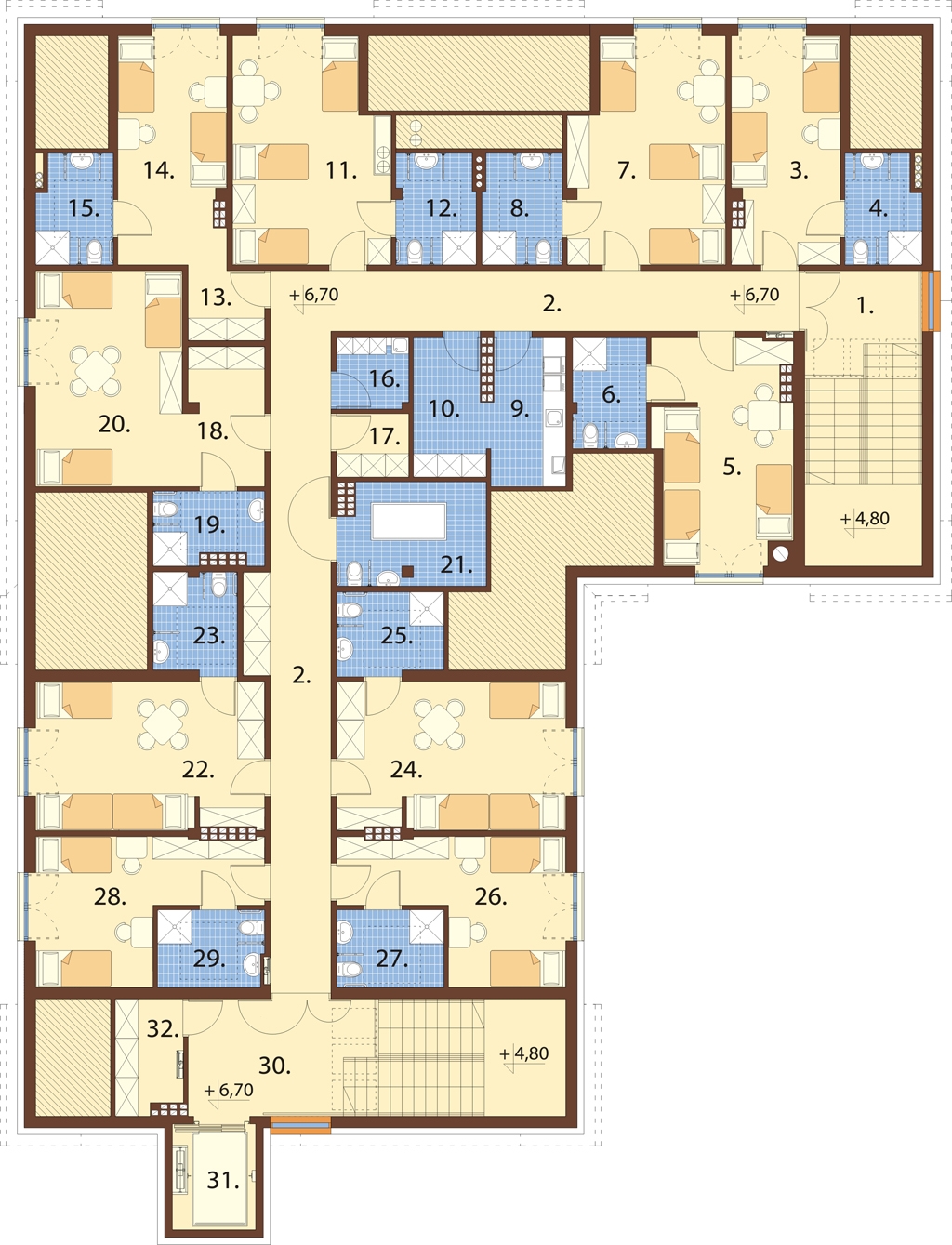

Rzut poddasza
Poddasze: 399,99 / 387,65 m2
1. Klatka schodowa 19,24 m2
2. Korytarz 50,92 m2
3. Pokój 2‑osobowy 16,69 m2
4. Łazienka 5,48 m2
5. Pokój 3‑osobowy 20,25 m2
6. Łazienka 5,51 m2
7. Pokój 3‑osobowy 23,04 / 22,20 m2
8. Łazienka 5,96 m2
9. Pralnia podręczna 7,25 / 5,53 m2
10. Suszarnia 6,63 / 5,91 m2
11. Pokój 3‑osobowy 22,41 / 22,01 m2
12. Łazienka 5,90 m2
13. Przedsionek 3,59 m2
14. Pokój 2‑osobowy 16,69 m2
15. Łazienka 5,51 m2
16. Pom. gosp. 3,44 m2
17. Pom. pomocnicze 3,04 m2
18. Przedsionek 7,16 m2
19. Łazienka 5,18 m2
20. Pokój 2‑osobowy 21,70 / 18,68 m2
21. Łazienka 10,17 / 7,50 m2
22. Pokój 3‑osobowy 23,12 m2
23. Łazienka 5,52 m2
24. Pokój 3‑osobowy 23,17 m2
25. Łazienka 5,93 m2
26. Pokój 2‑osobowy 17,20 m2
27. Łazienka 5,60 m2
28. Pokój 2‑osobowy 17,20 m2
29. Łazienka 5,51 m2
30. Klatka schodowa 25,90 m2
31. Szyb windy
32. Pom. pomocnicze 5,08 / 2,11 m2
Przekrój

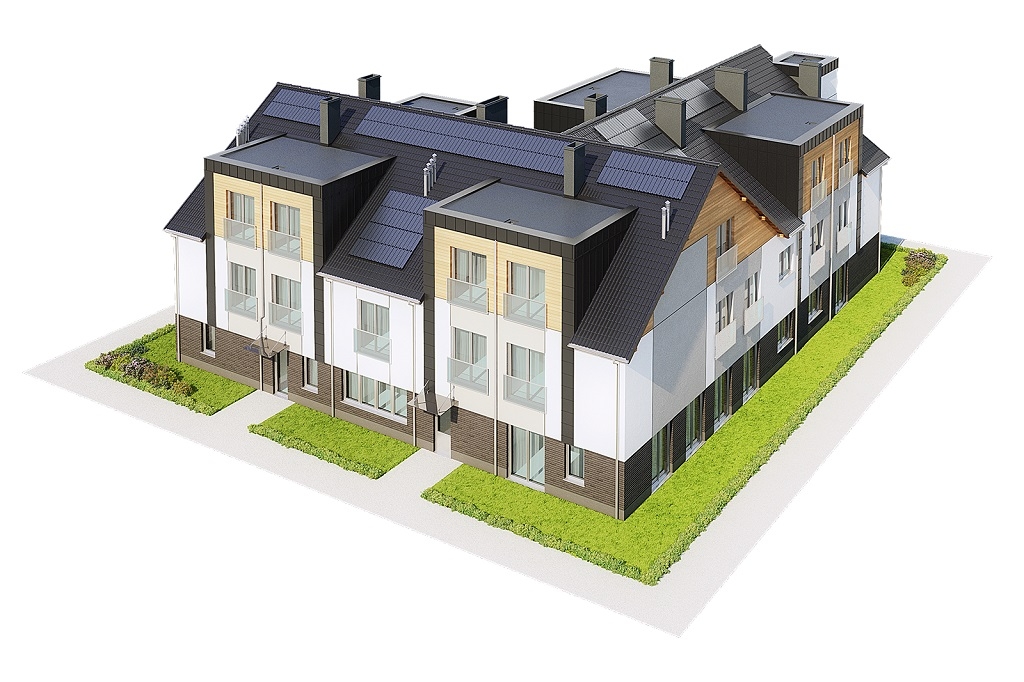

Model

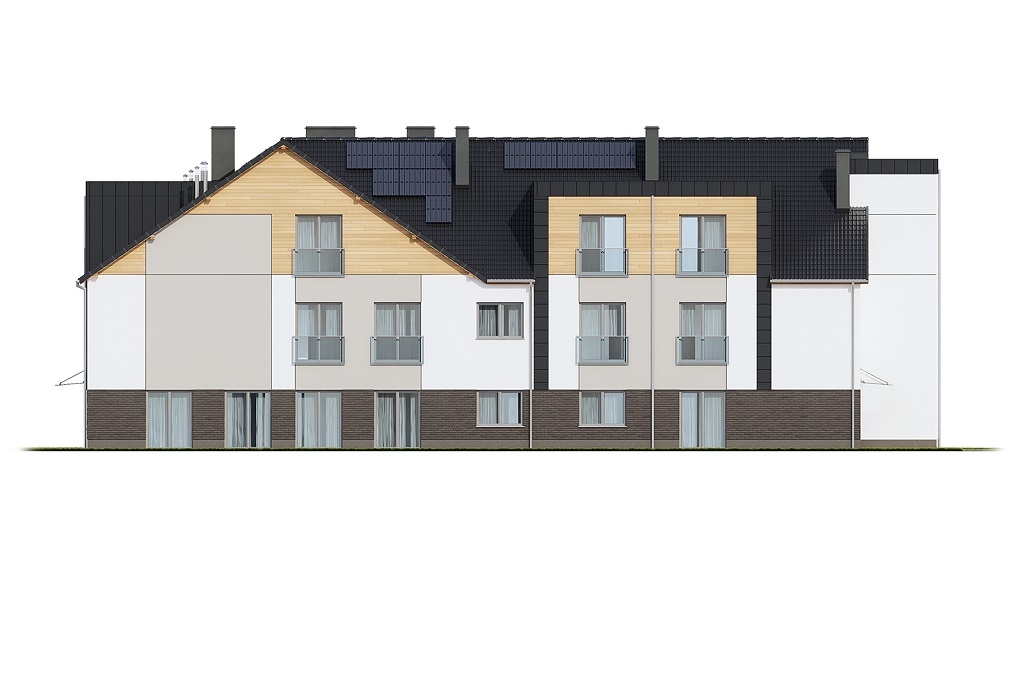

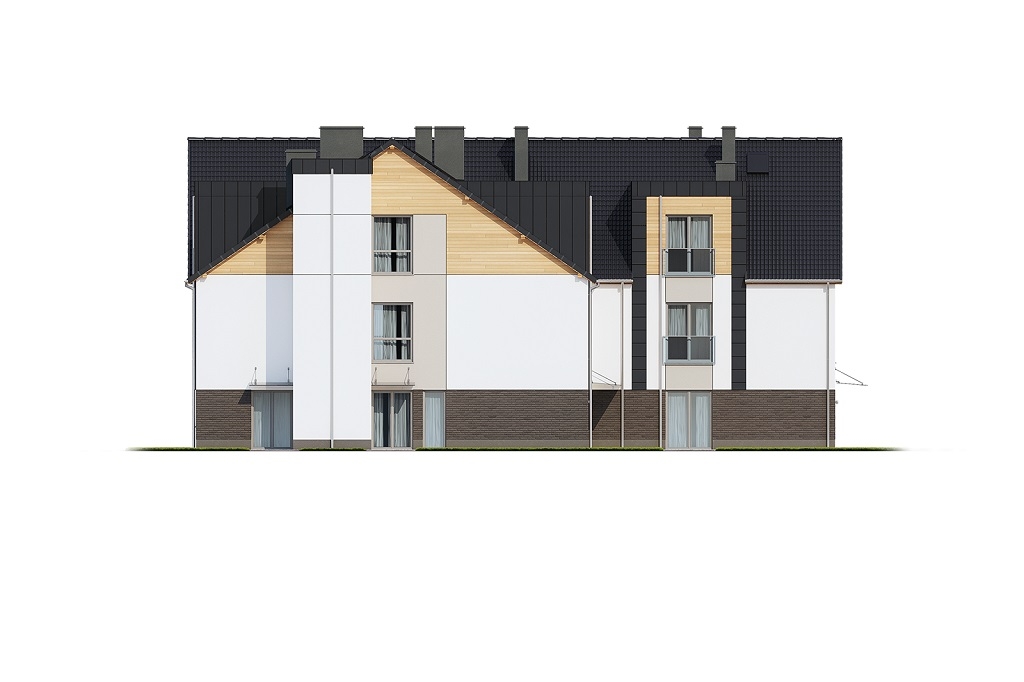

Elewacje
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 30 cm, styropian 18 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 35°
Ogrzewanie: paliwo stałe (pellet)
Wentylacja: mechaniczna
Pokrycie dachu: dachówka ceramiczna
Powierzchnia dachu: stropodach nad lukarnami 145,48 m2, dach skośny nad budynkiem 558,25 m2
Program: 12 pokoi dwuosobowych z łazienką, 10 pokoi trzyosobowych z łazienką, dyżurka pielęgniarek, WC męskie, WC damskie, WC dla osób niepełnosprawnych, winda, zaplecze kuchenne, medyczne, sanitarne, socjalne, magazynowe i techniczne.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna, technologia kotłowni na paliwo stałe)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej i fotowoltaicznej
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 500 - 1000
- Kąt nachylenia dachu (°) 30 - 35
- Szerokość działki/krótszy bok (m) 30 - 40
- Wysokość budynku (m) 10 - 12
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 1332.76
- Powierzchnia zabudowy (m²) 590.51
- Szerokość budynku/krótszy bok (m) 24.37
- Długość budynku/dłuższy bok (m) 32.39
- Wysokość budynku (m) 12
- Szerokość działki/krótszy bok (m) 32.37
- Kąt nachylenia dachu (°) 35
- Rodzaj dachu wielospadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze piętro
- Liczba sypialni na parterze 1
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Fundamenty ława fundamentowa
- Strop w budynku* żelbetowy
- Pokrycie dachu* dachówka ceramiczna
- Kubatura (m³) 7276.80
- Liczba kondygnacji 3
- Rodzaj ogrzewania paliwo stałe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 15.58
- Wentylacja* mechaniczna
- Liczba pomieszczeń 115
- Liczba wszystkich pokoi 21-30
- Liczba łazienek (bez WC) 21 - 30
Dodatkowe parametry projektu
- Winda w budynku tak
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
