Projekt

Budynek gastronomiczny z zapleczem noclegowym

Kod: LK-17B
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

zobacz realizacje naszych projektów

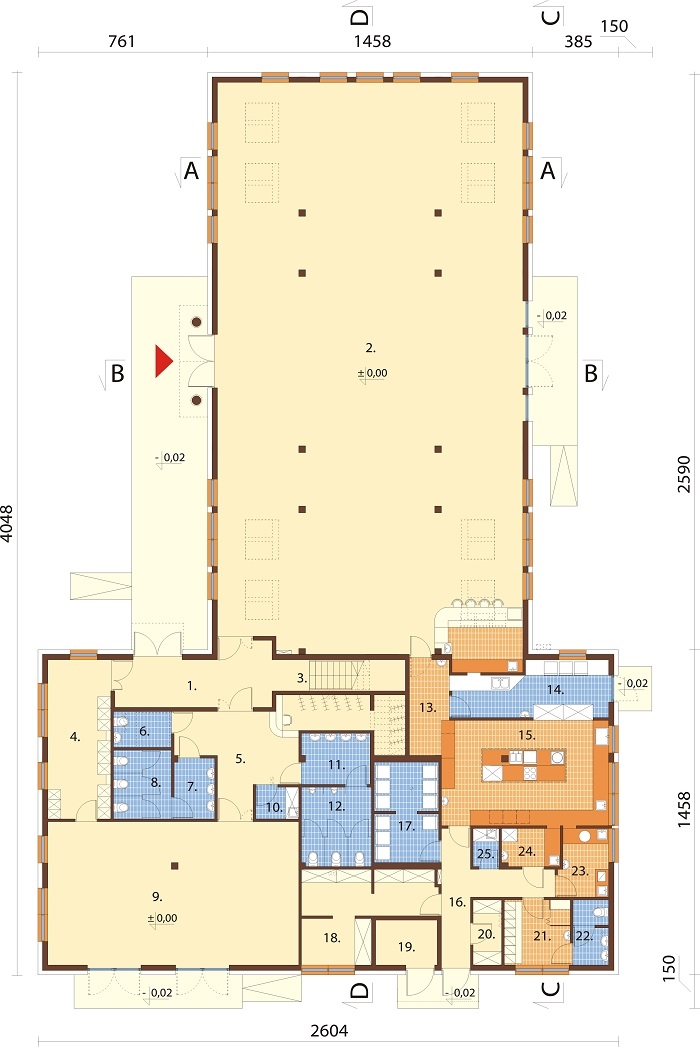

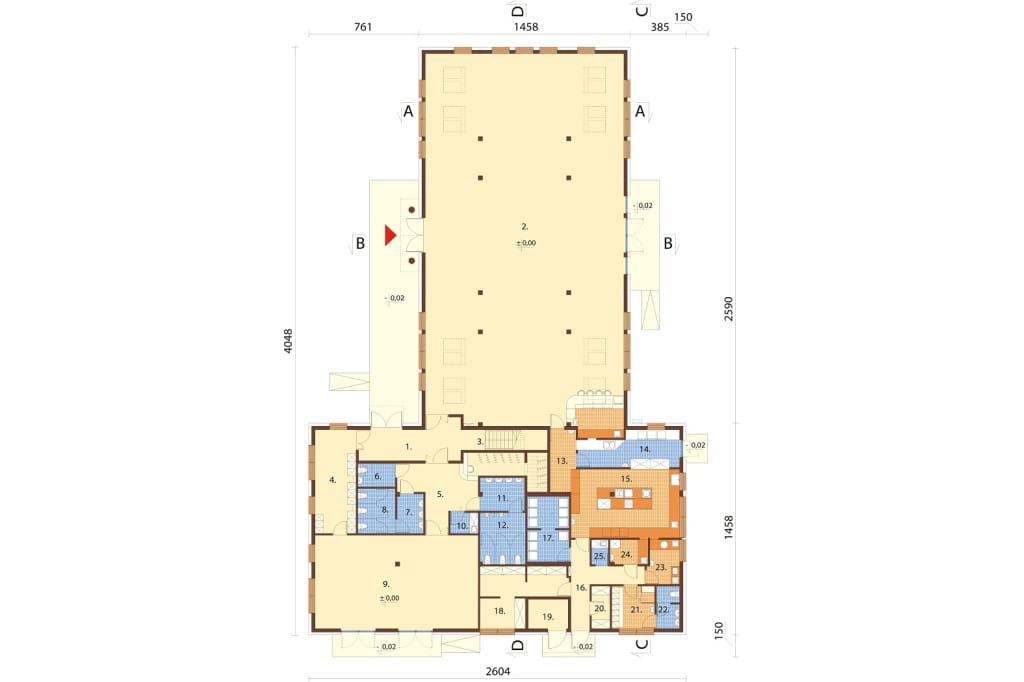

Rzut parteru



Projekt LK-17B - rzut

PARTER: 665,96 m2

1. Hall wejściowy 16,84 m2
2. Sala wielofunkcyjna + bar 350,22 m2
3. Kl. schodowa 7,86 m2
4. Magazyn 19,79 m2
5. Hall + szatnia 27,41 m2
6. WC dla niepełnosp. 4,03 m2
7. Przedsionek 4,76 m2
8. WC damskie 7,80 m2
9. Sala spotkań 71,73 m2
10. Pom. gosp. 2,62 m2
11. Przedsionek 6,80 m2
12. WC męskie 10,89 m2
13. Rozdzielnia kelnerska 6,89 m2
14. Zmywalnia 15,58 m2
15. Kuchnia 34,98 m2
16. Korytarz 12,27 m2
17. Pom. na chłodziarki 12,46 m2
18. Magazyn 18,72 m2
19. Pom. tech / rozdzi. elektr. 5,38 m2
20. Magazyn 3,58 m2
21. Pom. socjalne 8,43 m2
22. WC 4,39 m2
23. Obróbka warzyw i jaj 6,40 m2
24. Obróbka mięsa 4,27 m2
25. Pom. gosp. 1,86 m2

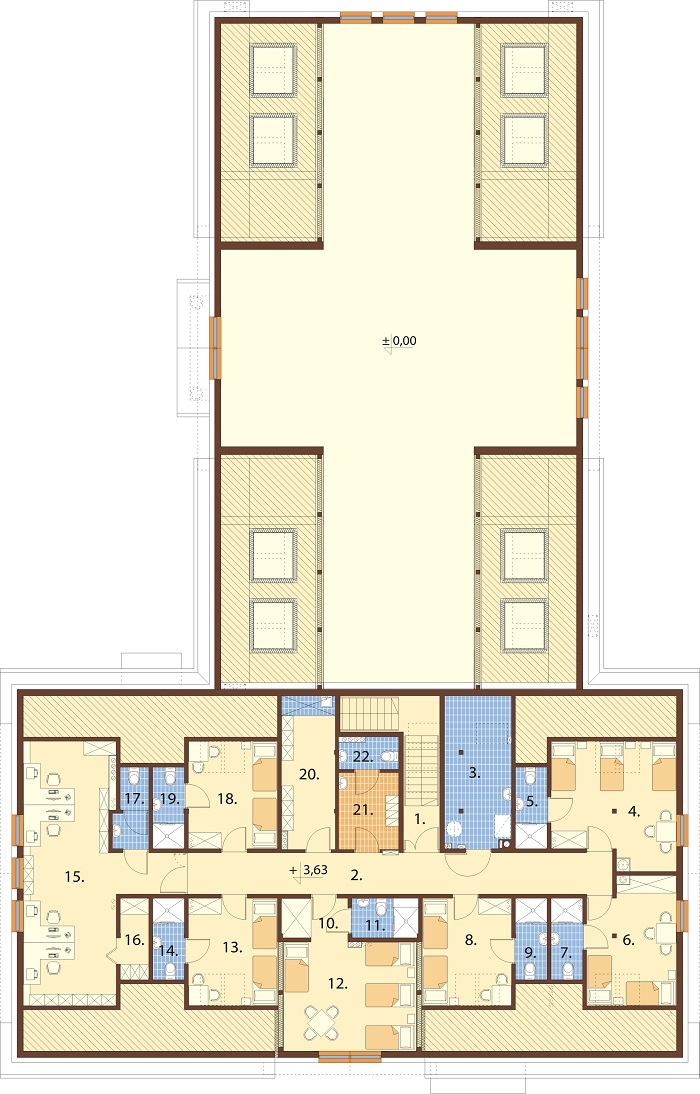

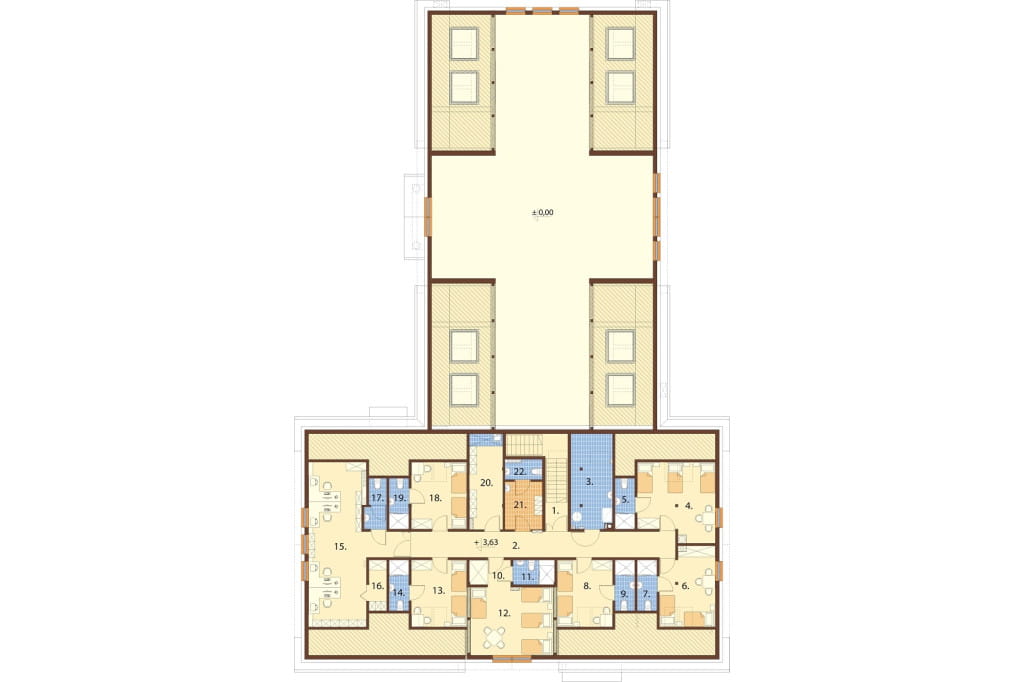

Rzut poddasza



Projekt LK-17B - rzut

PODDASZE: 240,46 / 201,16 m2

1. Kl. sch. 8,02 m2
2. Korytarz 25,47 m2
3. Kotłownia gazowa 14,67 / 12,90 m2
4. Pokój 3 osobowy 21,42 / 15,05 m2
5. Łazienka 3,66 / 3,28 m2
6. Pokój 2 osobowy 15,87 / 11,31 m2
7. Łazienka 3,66 / 3,28 m2
8. Pokój 2 osobowy 13,94 / 9,77 m2
9. Łazienka 3,66 / 3,28 m2
10. Przedsionek 3,75 m2
11. Łazienka 3,77 m2
12. Pokój 4 osobowy 21,13 m2
13. Pokój 2 osobowy 13,94 / 9,77 m2
14. Łazienka 3,66 / 3,28 m2
15. Pokój biurowy 39,01 / 29,81 m2
16. Archiwum 3,29 / 2,94 m2
17. WC 3,67 / 3,32 m2
18. Pokój 2 osobowy 13,92 / 9,77 m2
19. Łazienka 3,66 / 3,28 m2
20. Pom. gosp. 11,07 / 8,76 m2
21. Pom. socjalne 6,68 m2
22. WC 2,54 m2

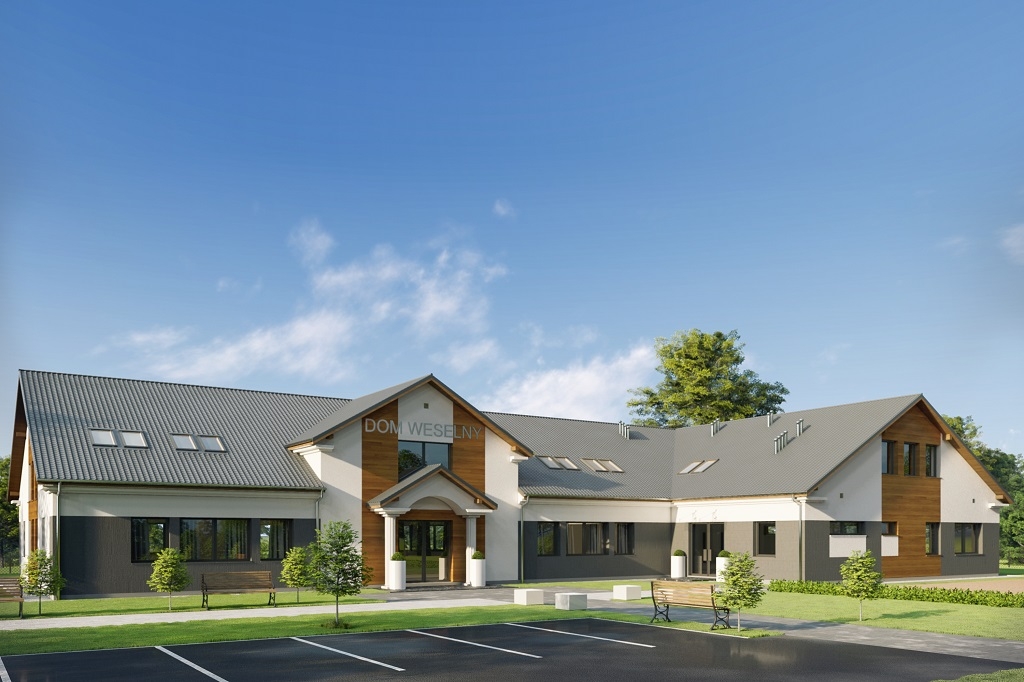

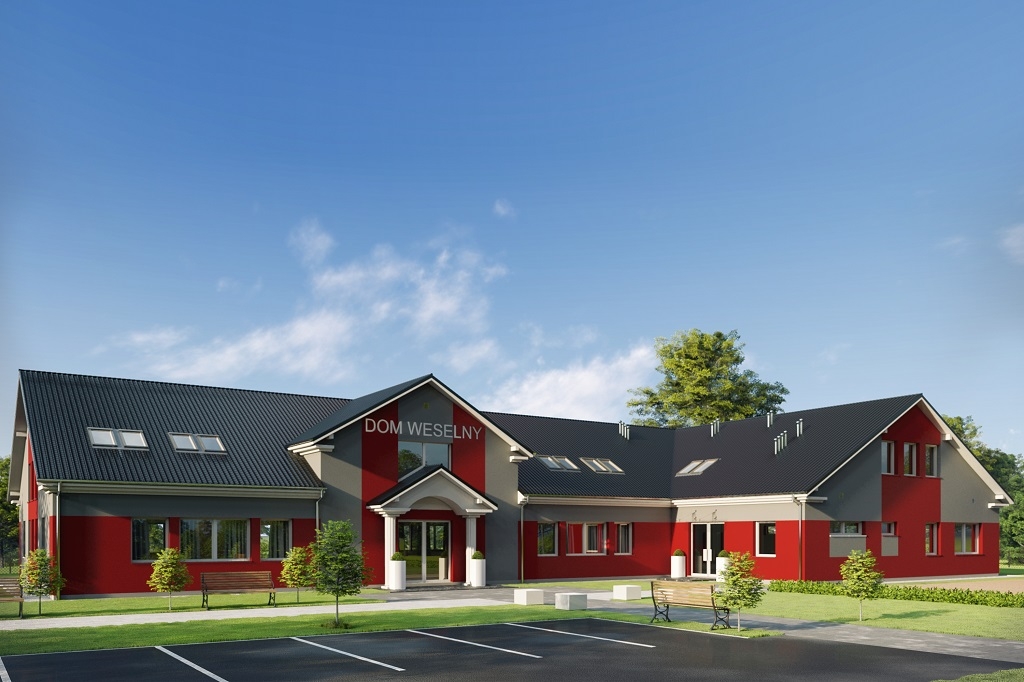

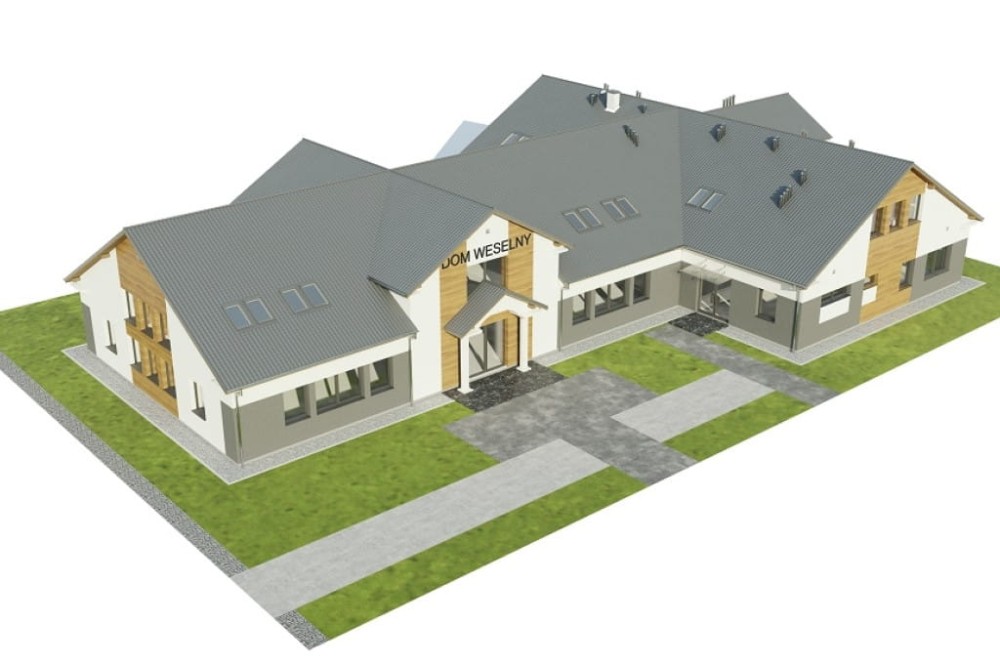

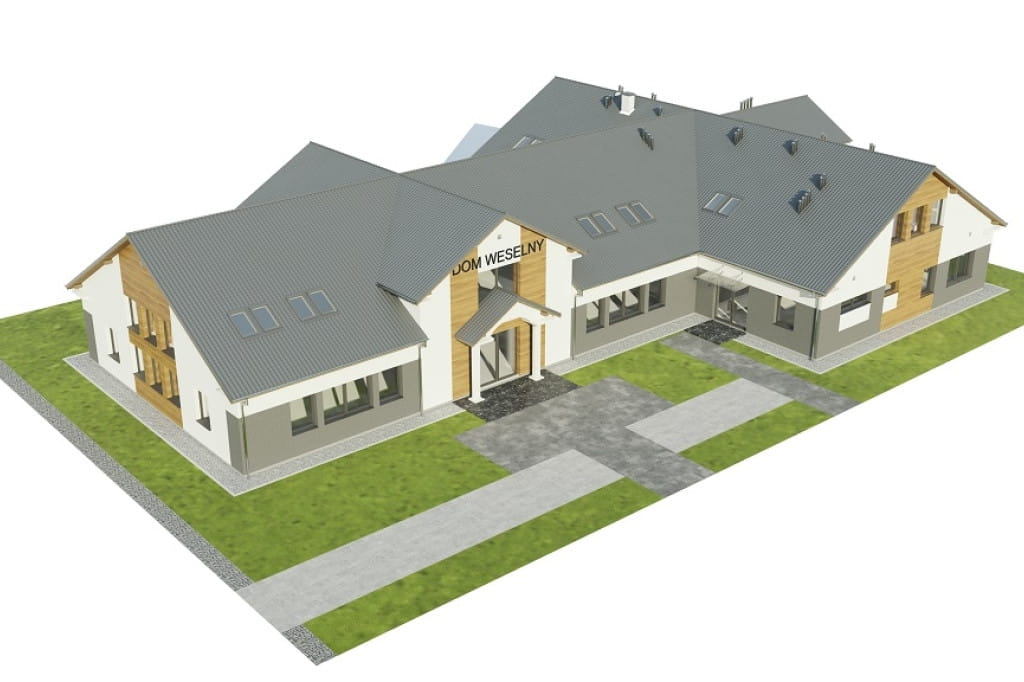

Model



Projekt LK-17B - model

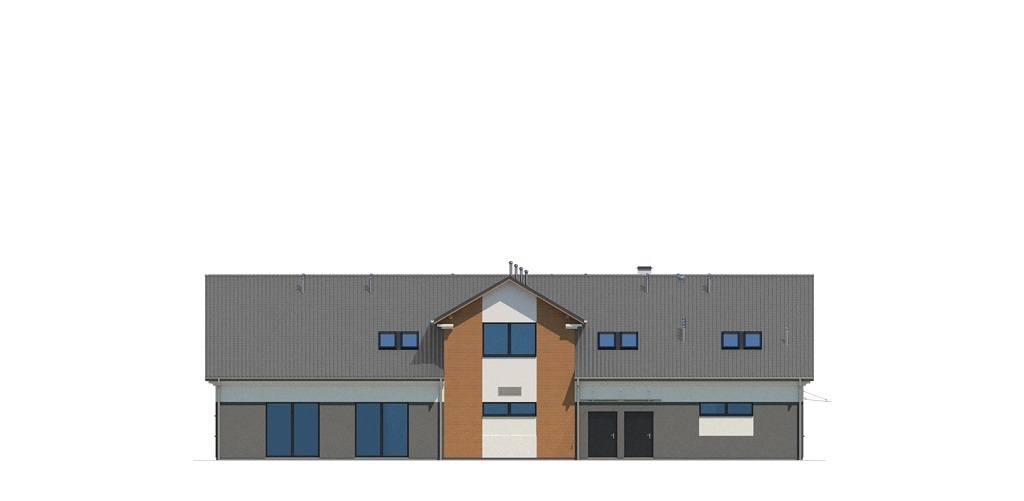

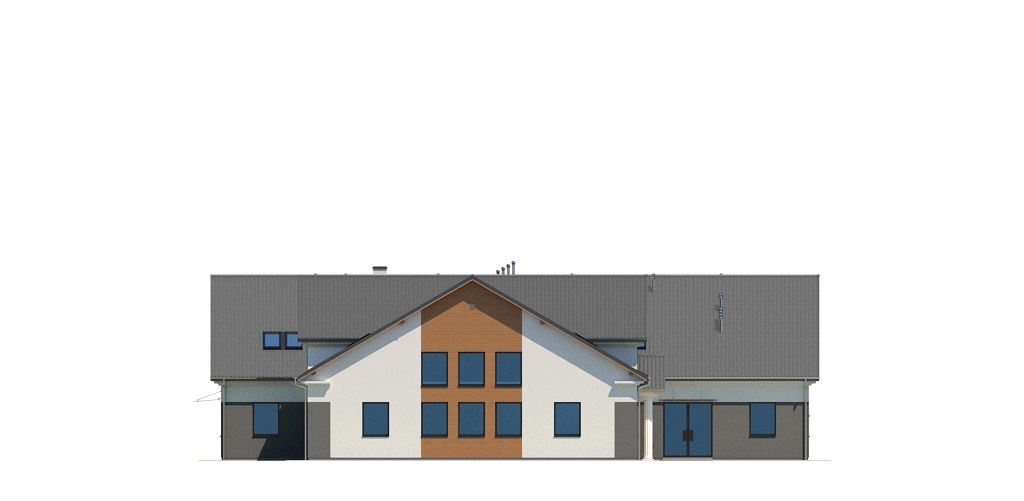

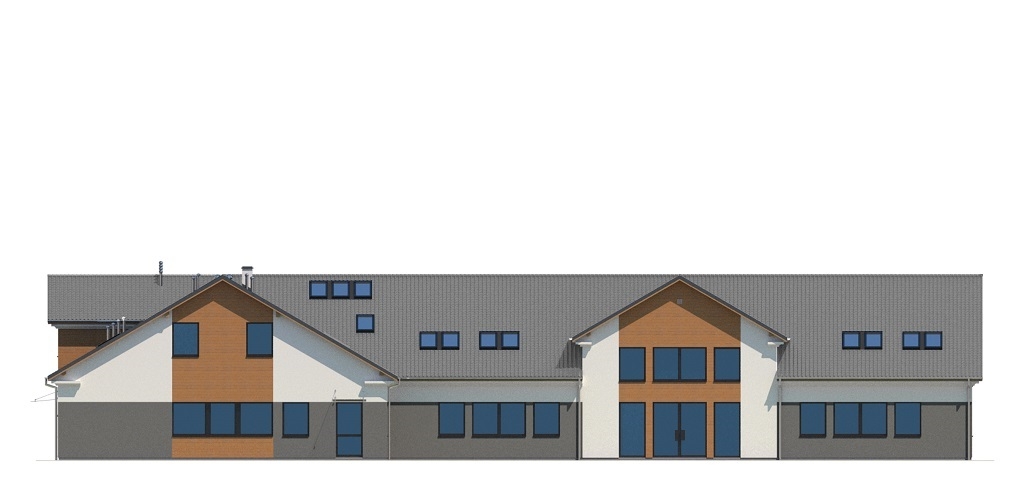

Elewacje



Projekt LK-17B - elewacja

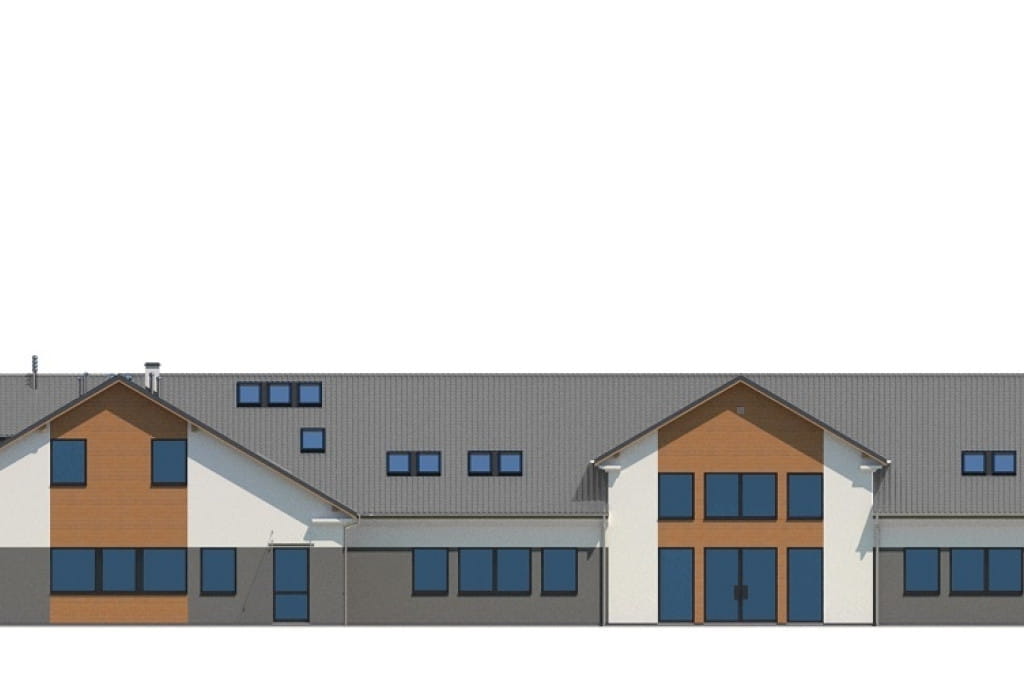

elewacja ogrodowa
Projekt LK-17B - elewacja

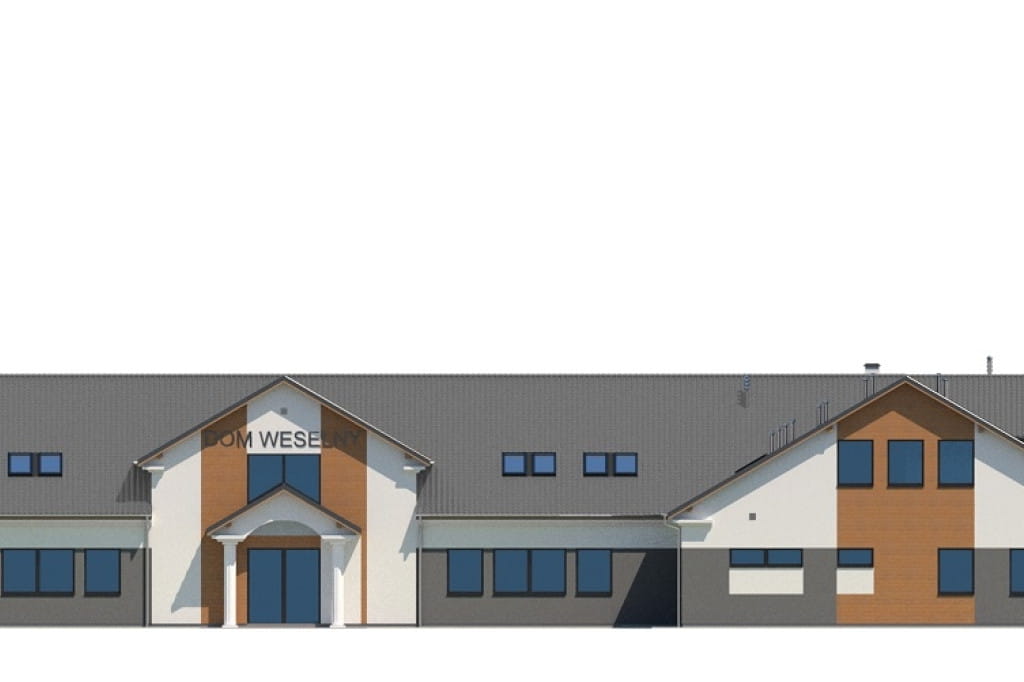

elewacja frontowa
Projekt LK-17B - elewacja

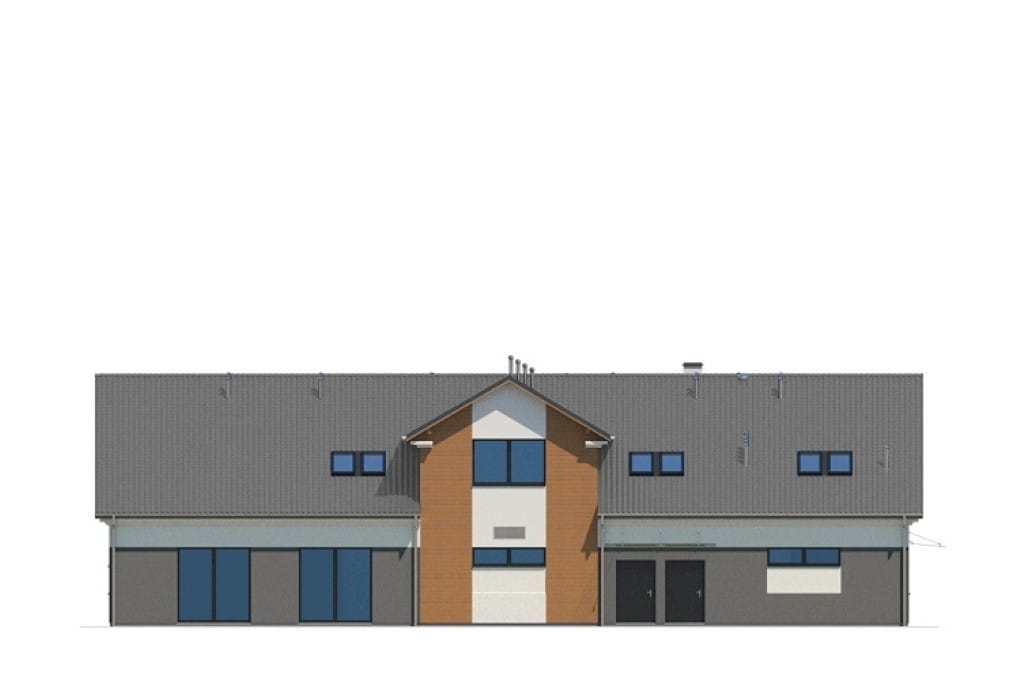

elewacja boczna
Projekt LK-17B - elewacja

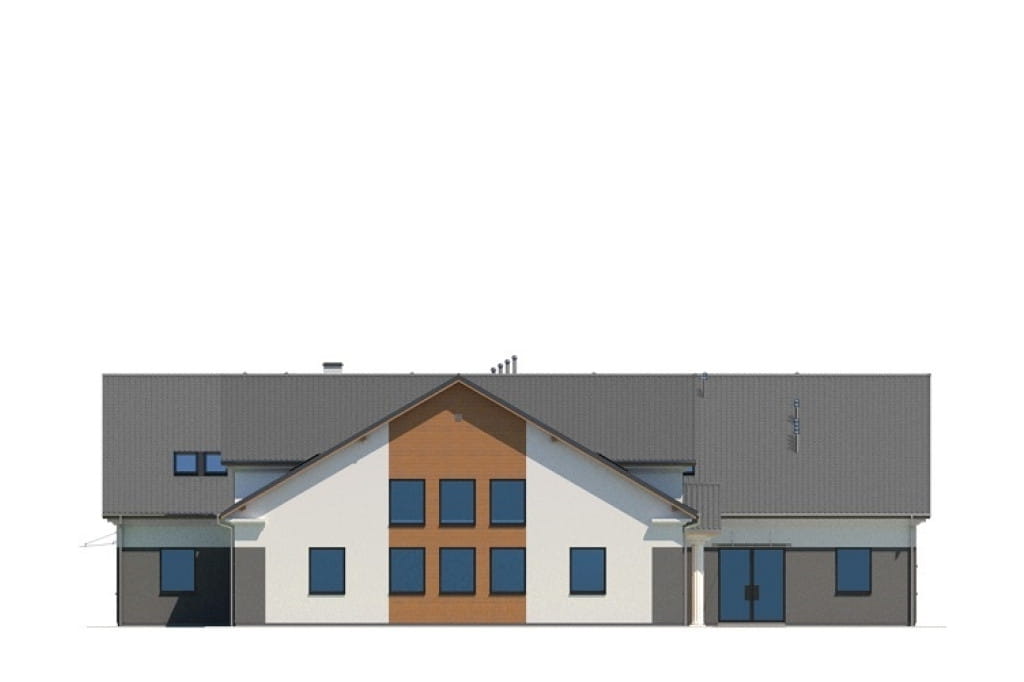

elewacja boczna

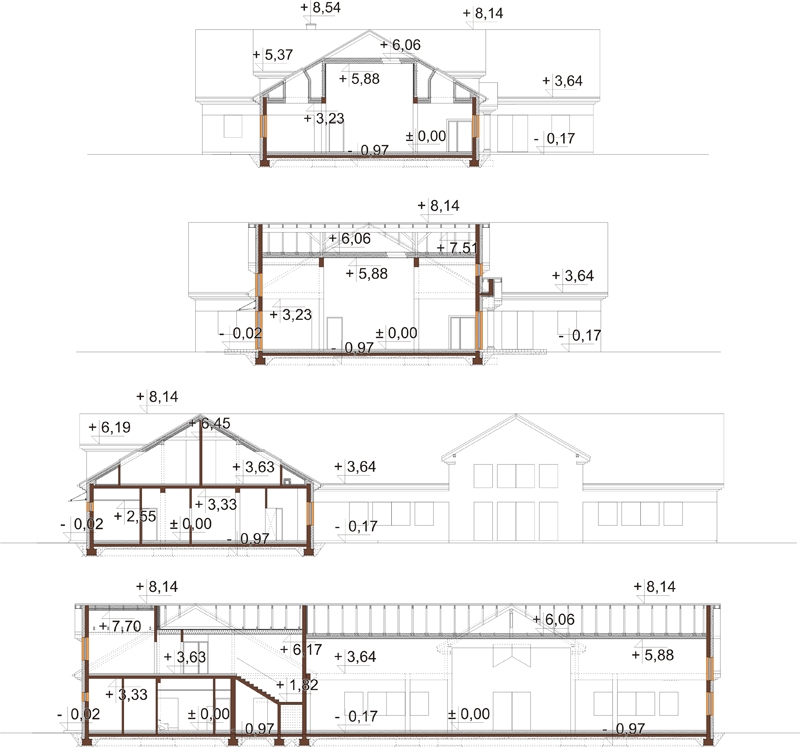

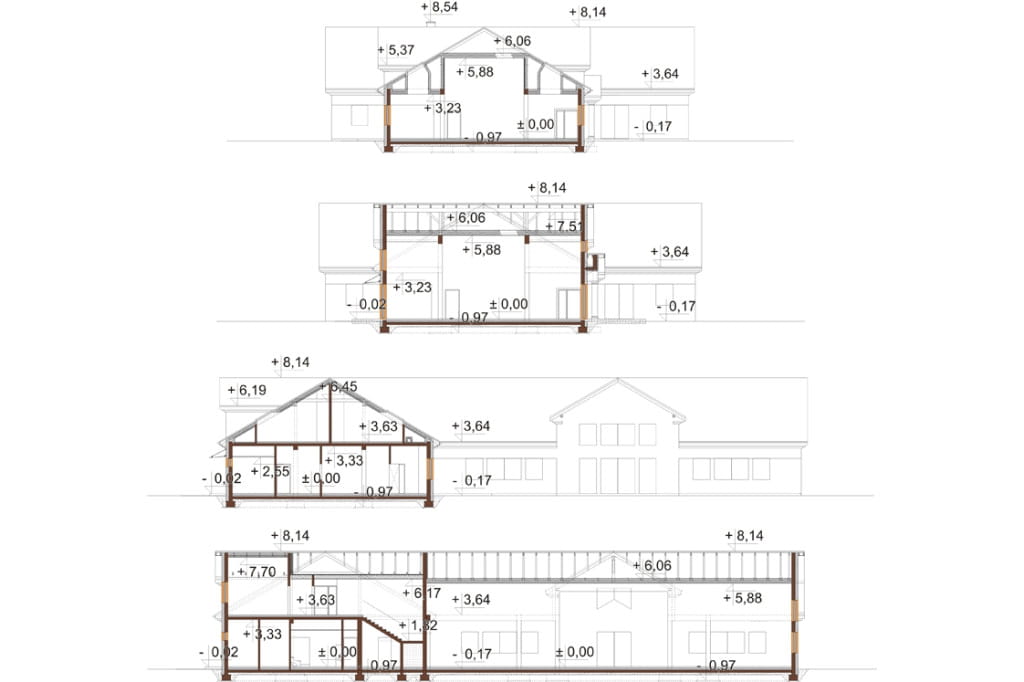

Przekrój



Projekt LK-17B - przekrój
Zadaj pytanie dotyczące tego projektu  kliknij

Budynek gastronomiczny z zapleczem noclegowym LK-17B
Budynek nie jest podpiwniczony i posiada dwie kondygnacje nadziemne: parter oraz poddasze użytkowe.
Przewiduje się zatrudnienie do 10 osób.
Przewiduje się, że pracownicy z uwagi na specyfikę pracy będą pełnosprawni. W przypadku zatrudnienia osoby niepełnosprawnej do pracy biurowej należy zorganizować dla niej miejsce pracy na parterze budynku.
Przewidywana ilość miejsc w pokojach noclegowych - 15 osób (4 pokoje 2 osobowe, 1 pokój 3 osobowy, 1 pokój 4 osobowy).
Przewidywana ilość miejsc na sali wielofunkcyjnej - 150 osób.
Przewidywana ilość miejsc na sali spotkań - 25 osób.

Technologia: tradycyjna
Ściany zewnętrzne: bloczki silikatowe 24 cm, styropian 20 cm, tynk zewnętrzny
Stropy w budynku: żelbetowy
Kąt nachylenia dachu: 30°
Ogrzewanie: kocioł na paliwo gazowe
Wentylacja: mechaniczna (sala wielofunkcyjna, sala spotkań, kuchnia, zmywalnia, rozdzielnia kelnerska, przygotowalnia warzyw i jaj, przygotowalnia mięsa).
Pokrycie dachu: blacha dachówkowa
Powierzchnia dach: 963,84 m2
Program:
*parter: hall, klatka schodowa, WC dla osób niepełnosprawnych, WC męskie, WC damskie, sala wielofunkcyjna z barem, 3 magazyny, szatnia, sala spotkań, 2 pomieszczenia gospodarcze, zmywalnia, kuchnia, rozdzielnia kelnerska, przygotowalnia warzyw / jaj, przygotowalnia mięsa, pomieszczenie techniczne, pomieszczenie socjalne dla pracowników kuchni + WC, pomieszczenie na chłodziarki.
*poddasze: klatka schodowa, korytarz, kotłownia gazowa, pomieszczenie socjalne + WC + archiwum, biuro + WC, 4 pokoje gościnne 2 osobowe z łazienkami, 1 pokój 3 osobowy z łazienką, 1 pokój 4 osobowy z łazienką.

Powierzchnia zabudowy: 757.28 m²
Powierzchnia użytkowa: 867.12 m²
Kubatura: 5202.10 m³
Szerokość działki: 34.04 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 47
Kąt nachylenia dachu: 30°
Ilość pokoi: 6
Pokój na parterze: Nie
Wysokość budynku: 8.31 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 44.28 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: handlowo-usługowe, motele, komercyjne, projekt hotelu, projekt motelu, projekt budynku handlowo-usługowego, projekt budynku usługowego, projekt zajazdu, hotel, projekt domu weselnego, projekt sanatorium, sanatorium, pensjonat, projekt pensjonatu, parterowe z poddaszem użytkowym, konferencyjne, projekty budynków konferencyjnych, projekt budynku konferencyjnego, Projekty domów weselnych
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU

4 000 PLN

KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (c.o. z kotłownią gazową, wod-kan, gaz, wentylacja mechaniczna)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • kosztorys inwestorski
  • przedmiar robót budowlanych
  • zestawienie elementów więźby dachowej
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
