Budynek gastronomiczny z zapleczem noclegowym
Kod: K-17 B
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

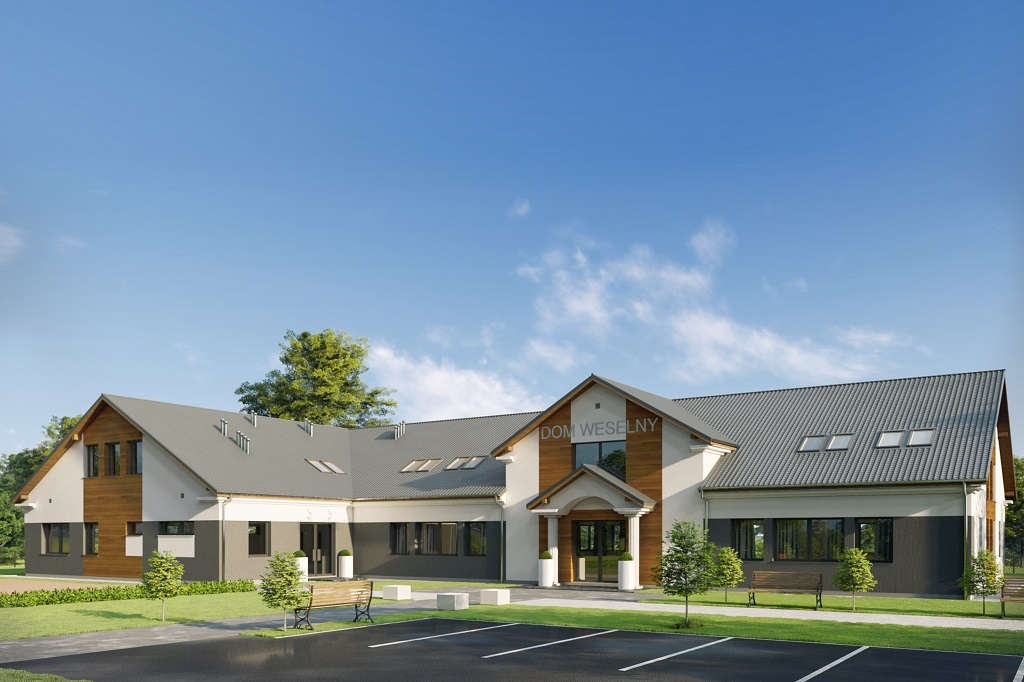

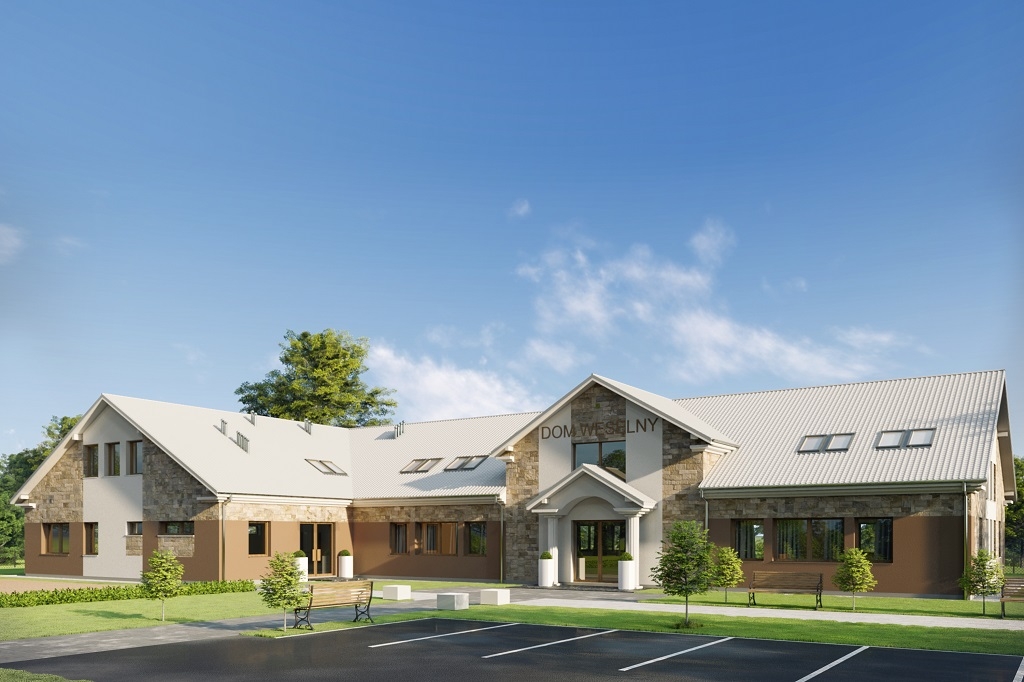

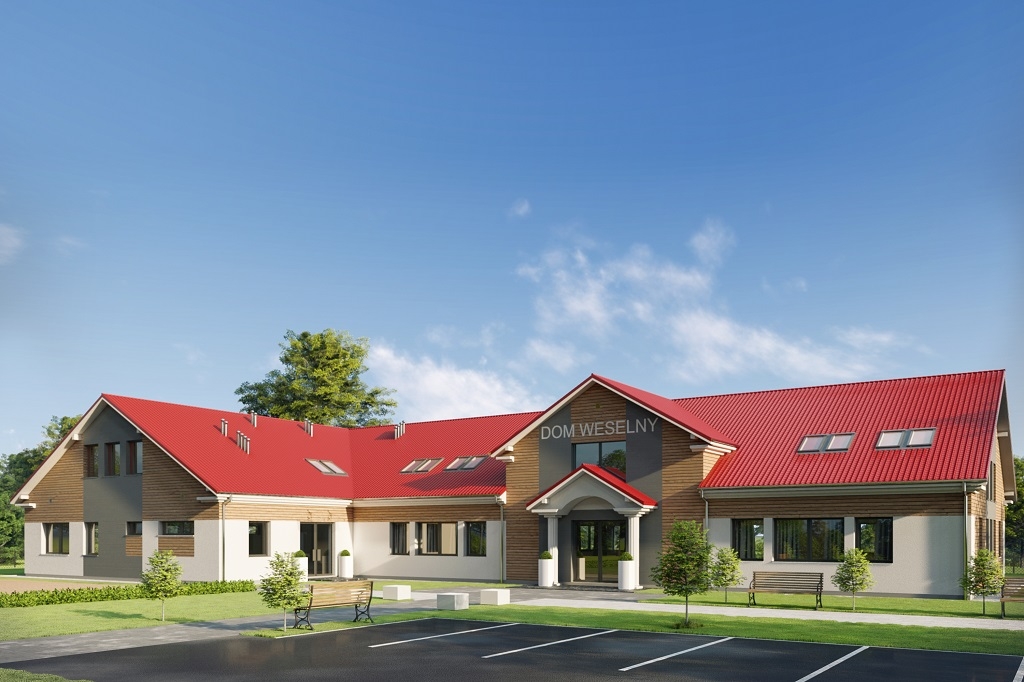

Prezentacja projektu
Opis projektu
K-17B. Projekt hotelu, projekt motelu, projekt budynku konferencyjnego, projekt domu weselnego, projekt domu opieki, projekt domu spokojnej starości, projekt zajazdu, projekt pensjonatu, projekt budynku noclegowego, projekt restauracji, projekt budynku apartamentowego,

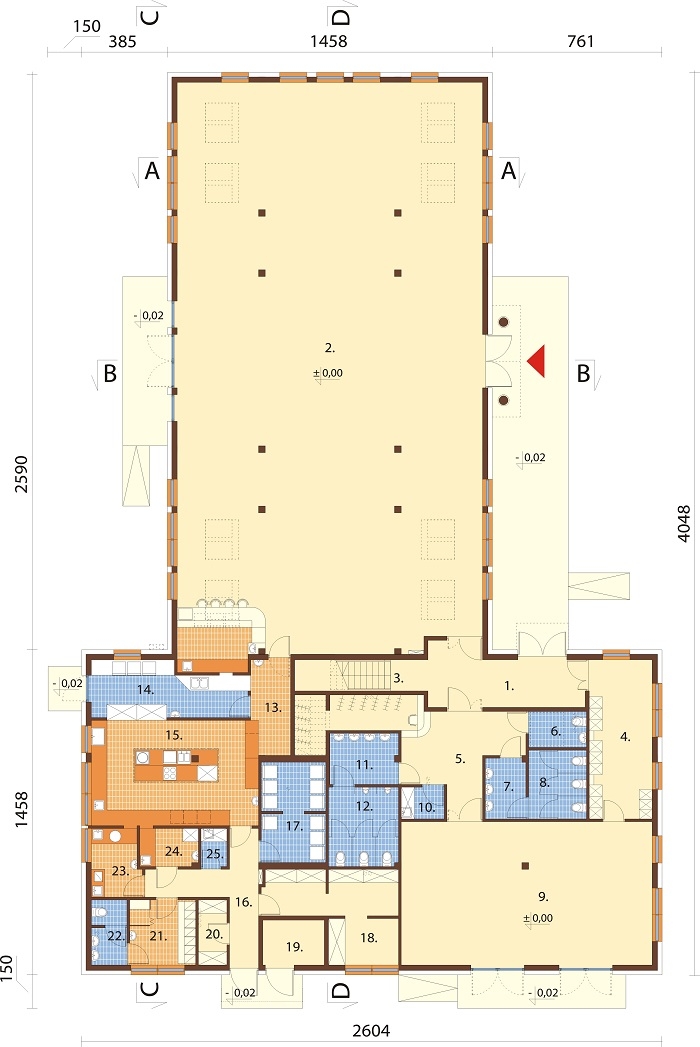

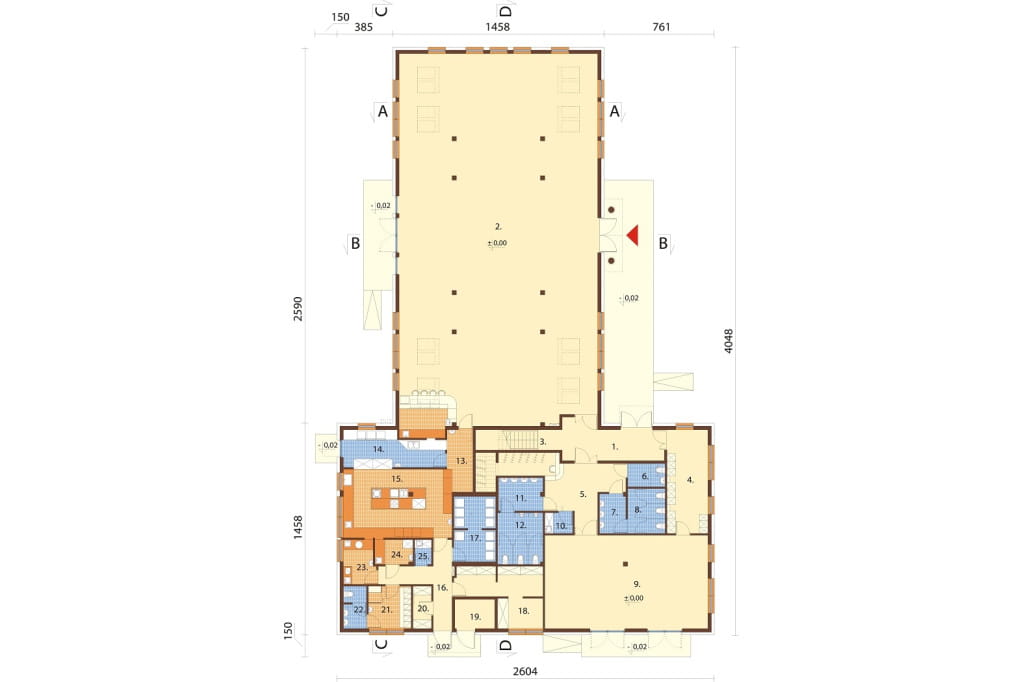

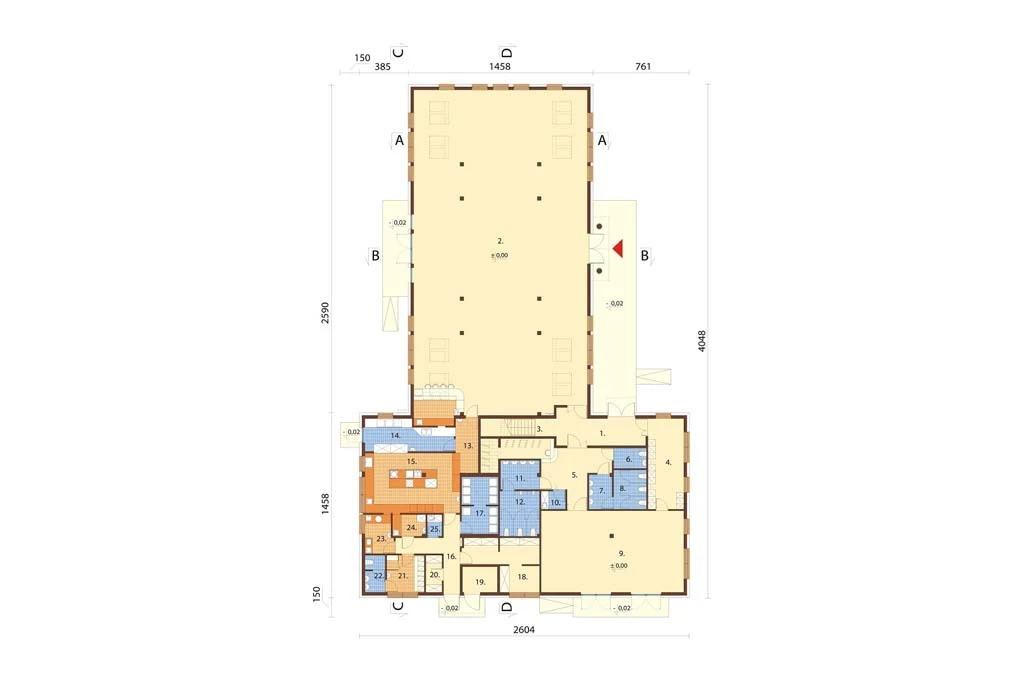

Rzut parteru
PARTER: 665,96 m2
1. Hall wejściowy 16,84 m2
2. Sala wielofunkcyjna + bar 350,22 m2
3. Kl. schodowa 7,86 m2
4. Magazyn 19,79 m2
5. Hall + szatnia 27,41 m2
6. WC dla niepełnosp. 4,03 m2
7. Przedsionek 4,76 m2
8. WC damskie 7,80 m2
9. Sala spotkań 71,73 m2
10. Pom. gosp. 2,62 m2
11. Przedsionek 6,80 m2
12. WC męskie 10,89 m2
13. Rozdzielnia kelnerska 6,89 m2
14. Zmywalnia 15,58 m2
15. Kuchnia 34,98 m2
16. Korytarz 12,27 m2
17. Pom. na chłodziarki 12,46 m2
18. Magazyn 18,72 m2
19. Pom. tech / rozdzi. elektr. 5,38 m2
20. Magazyn 3,58 m2
21. Pom. socjalne 8,43 m2
22. WC 4,39 m2
23. Obróbka warzyw i jaj 6,40 m2
24. Obróbka mięsa 4,27 m2
25. Pom. gosp. 1,86 m2

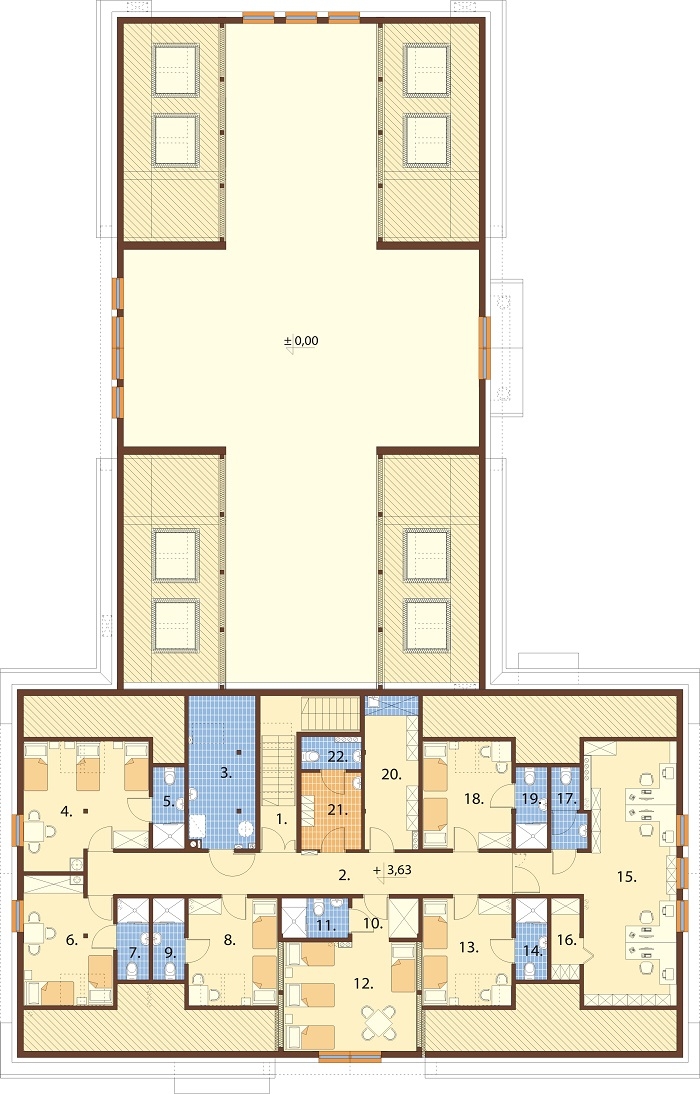

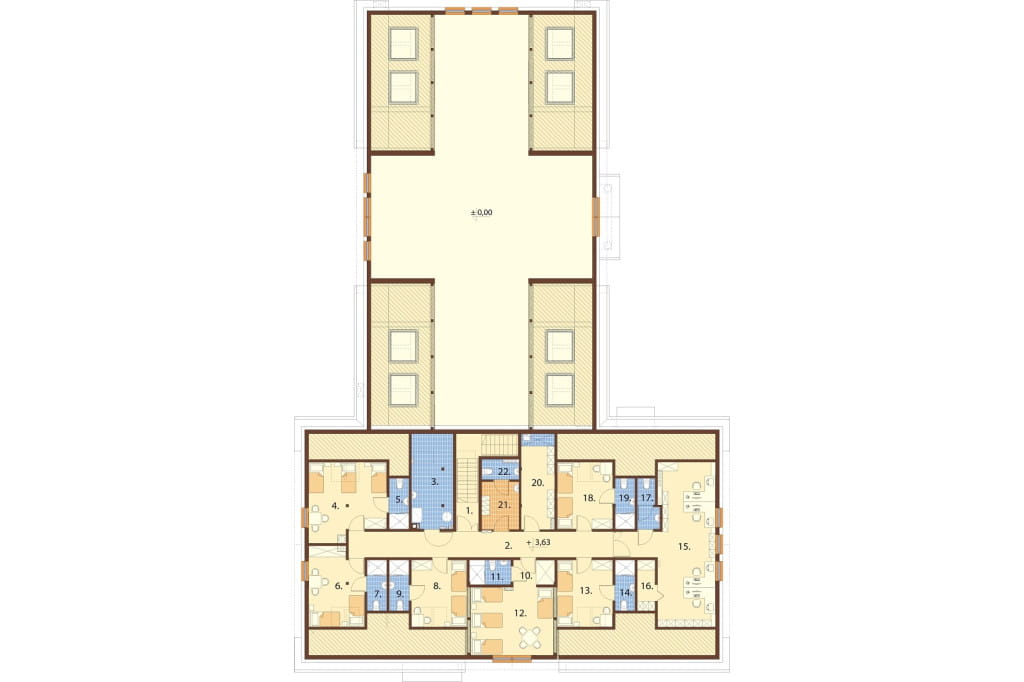

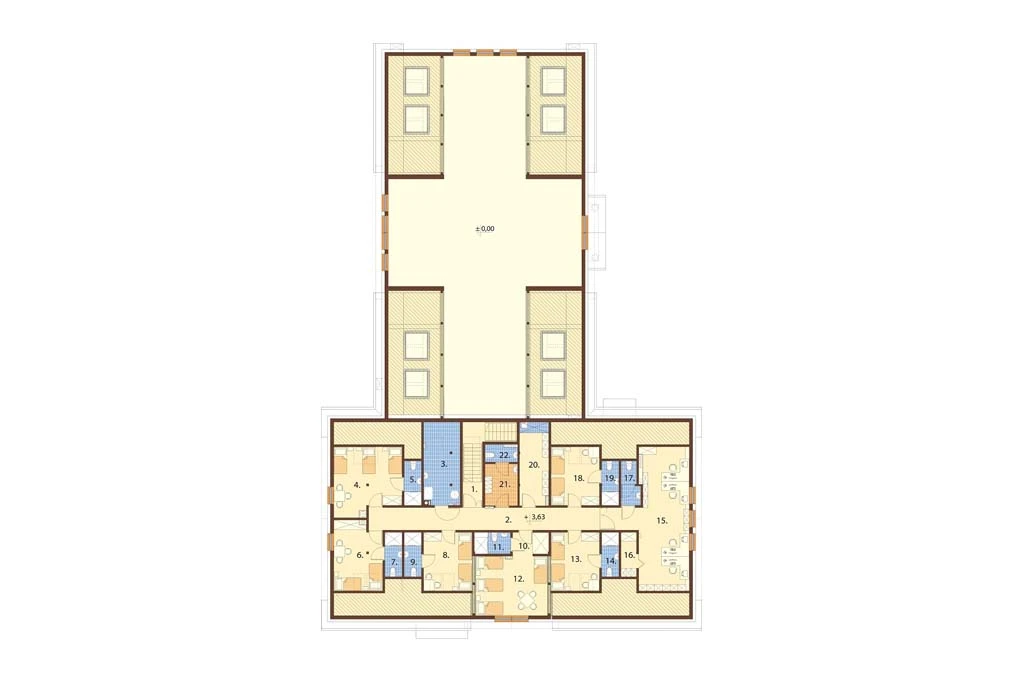

Rzut piętra / antresoli
PODDASZE: 240,46 / 201,16 m2
1. Kl. sch. 8,02 m2
2. Korytarz 25,47 m2
3. Kotłownia gazowa 14,67 / 12,90 m2
4. Pokój 3 osobowy 21,42 / 15,05 m2
5. Łazienka 3,66 / 3,28 m2
6. Pokój 2 osobowy 15,87 / 11,31 m2
7. Łazienka 3,66 / 3,28 m2
8. Pokój 2 osobowy 13,94 / 9,77 m2
9. Łazienka 3,66 / 3,28 m2
10. Przedsionek 3,75 m2
11. Łazienka 3,77 m2
12. Pokój 4 osobowy 21,13 m2
13. Pokój 2 osobowy 13,94 / 9,77 m2
14. Łazienka 3,66 / 3,28 m2
15. Pokój biurowy 39,01 / 29,81 m2
16. Archiwum 3,29 / 2,94 m2
17. WC 3,67 / 3,32 m2
18. Pokój 2 osobowy 13,92 / 9,77 m2
19. Łazienka 3,66 / 3,28 m2
20. Pom. gosp. 11,07 / 8,76 m2
21. Pom. socjalne 6,68 m2
22. WC 2,54 m2

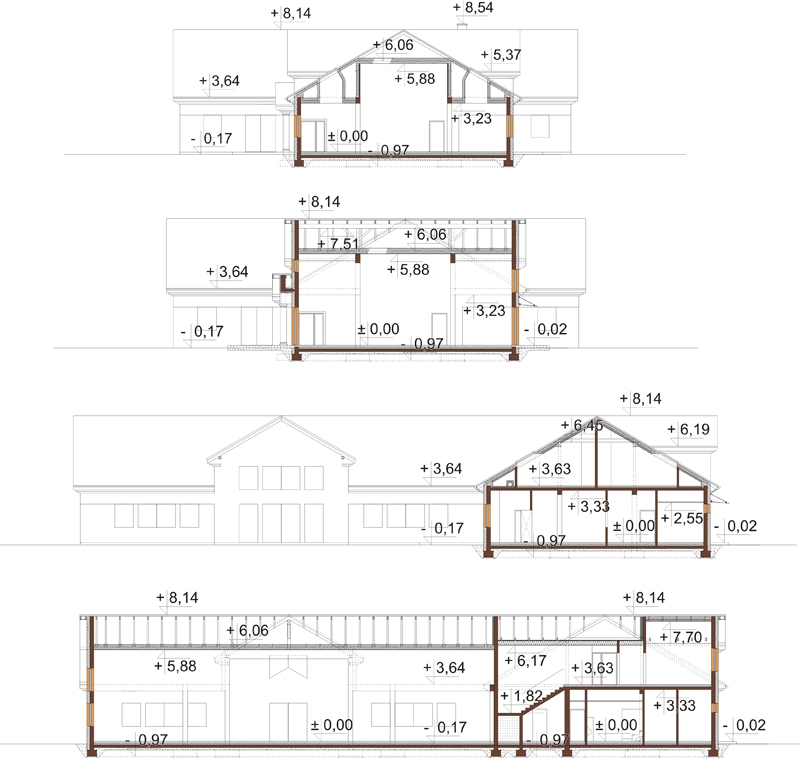

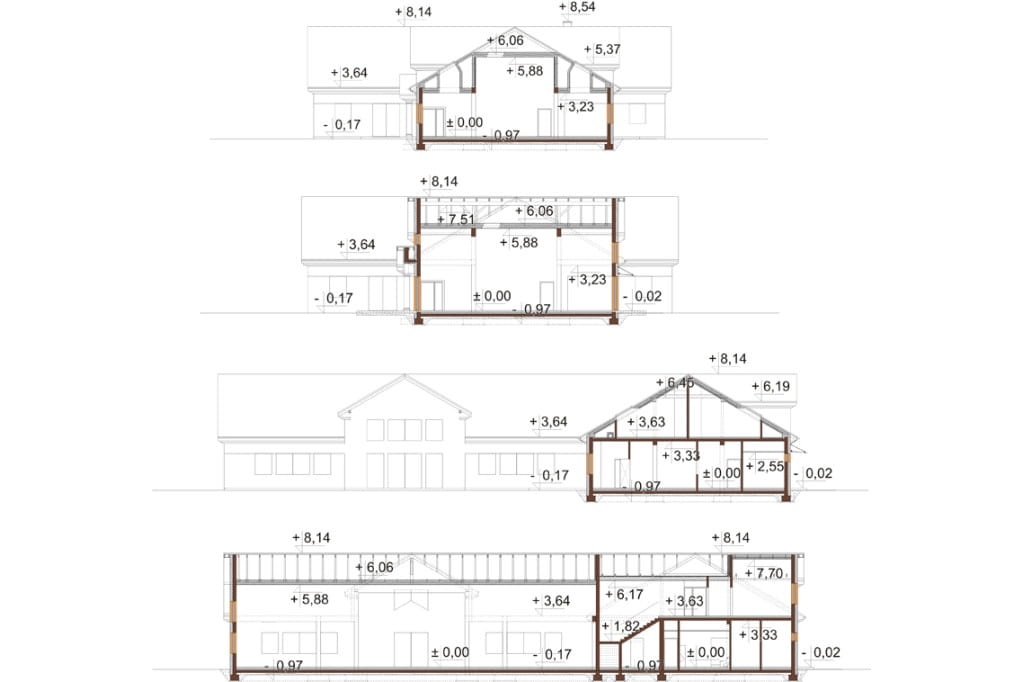

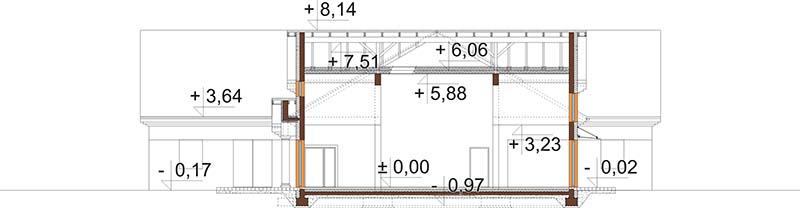

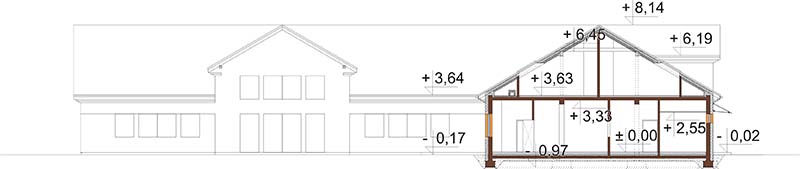

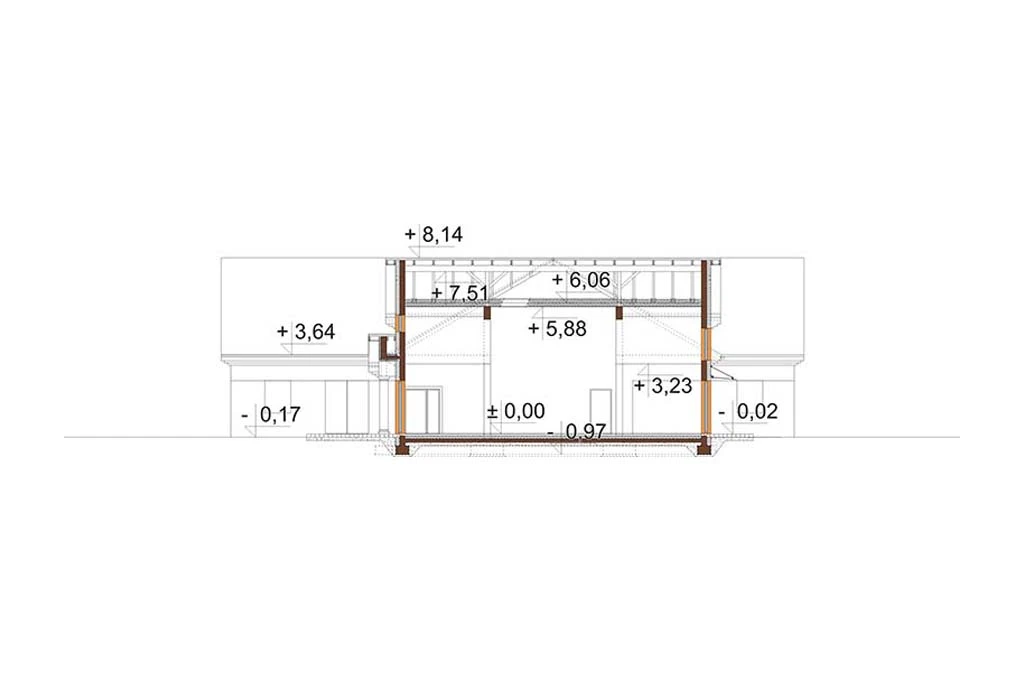

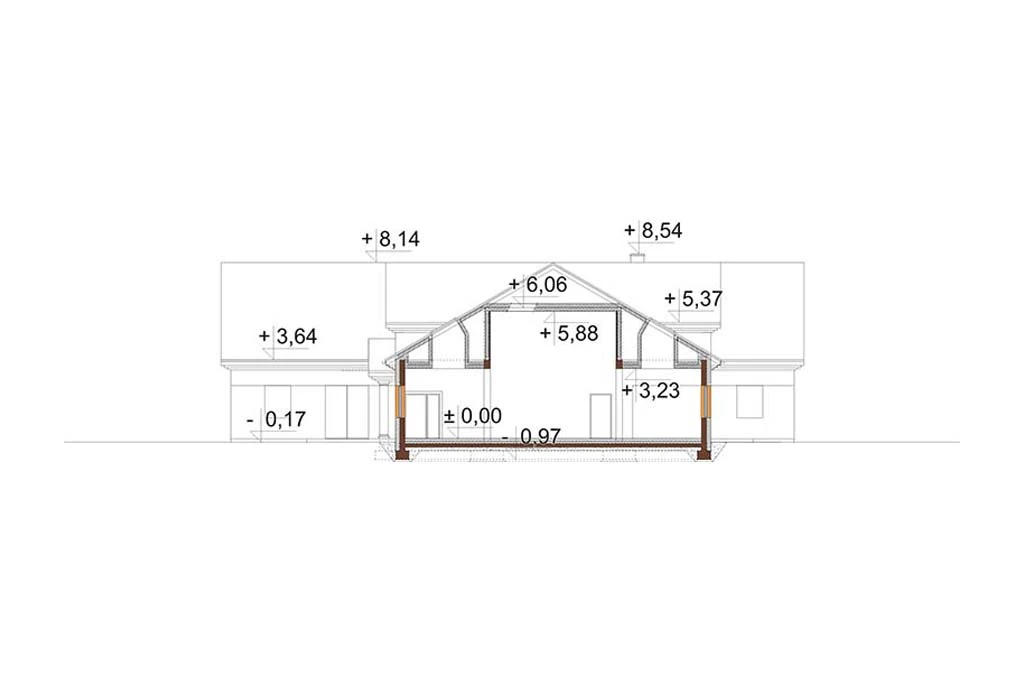

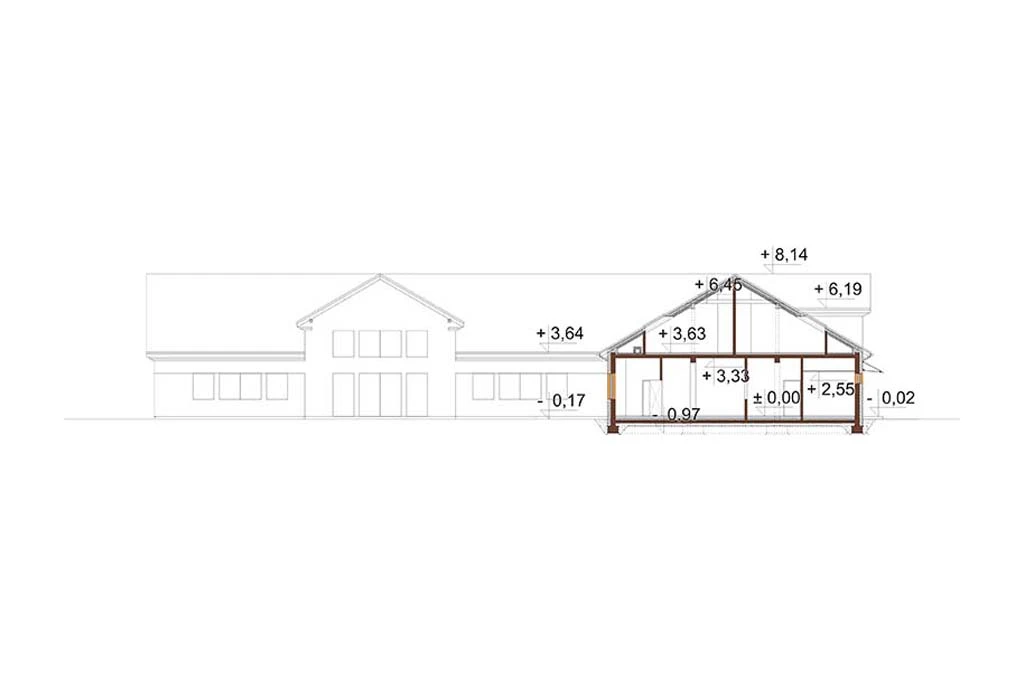

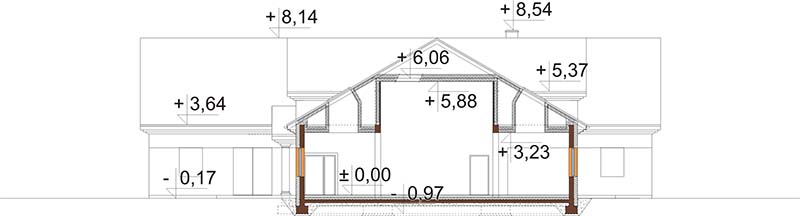

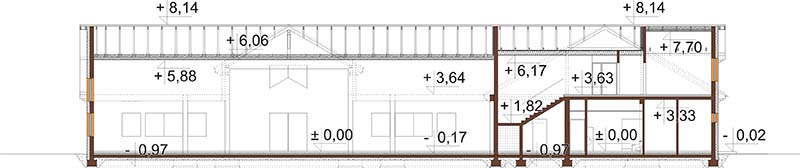

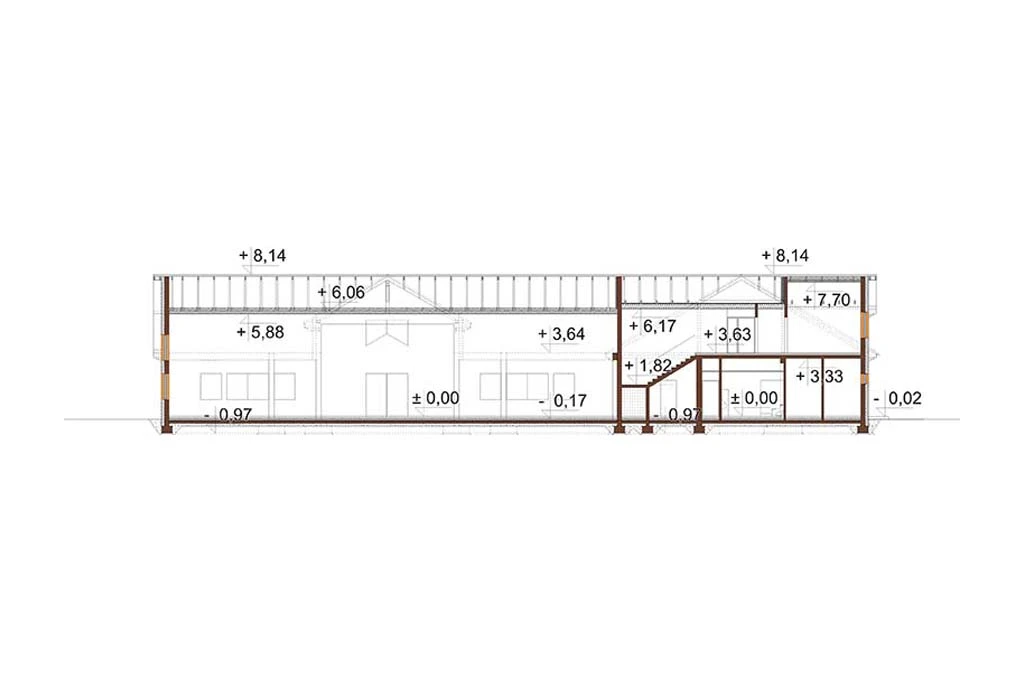

Przekrój

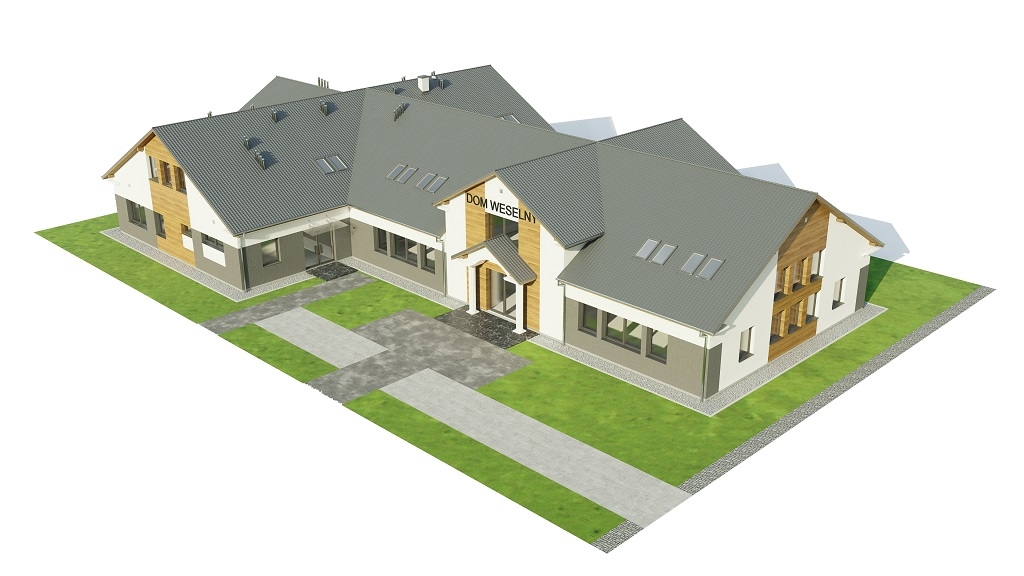

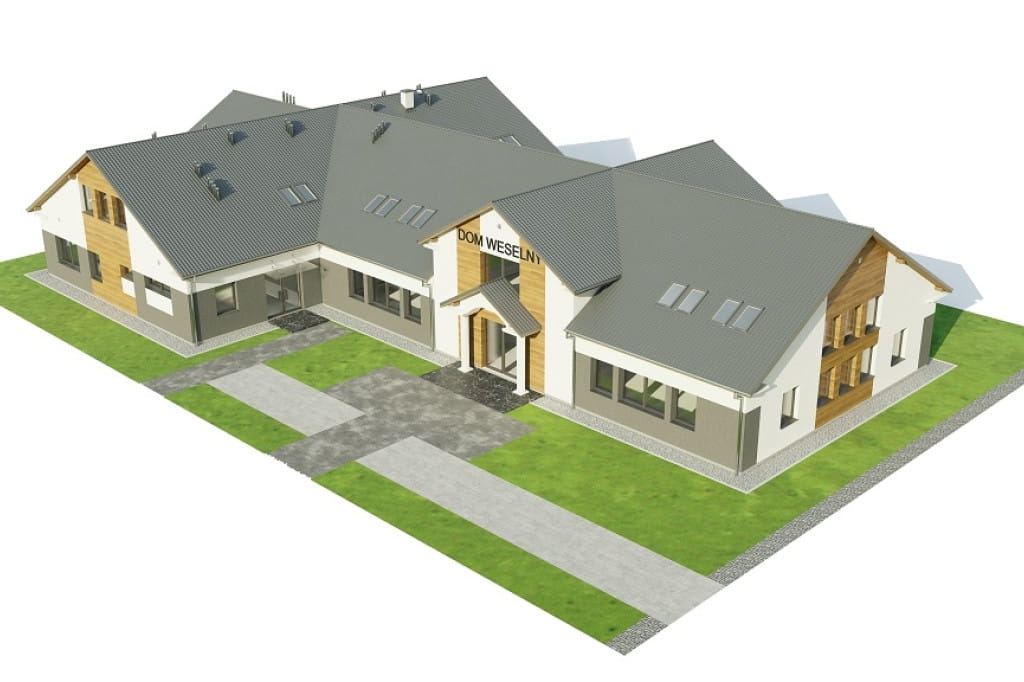

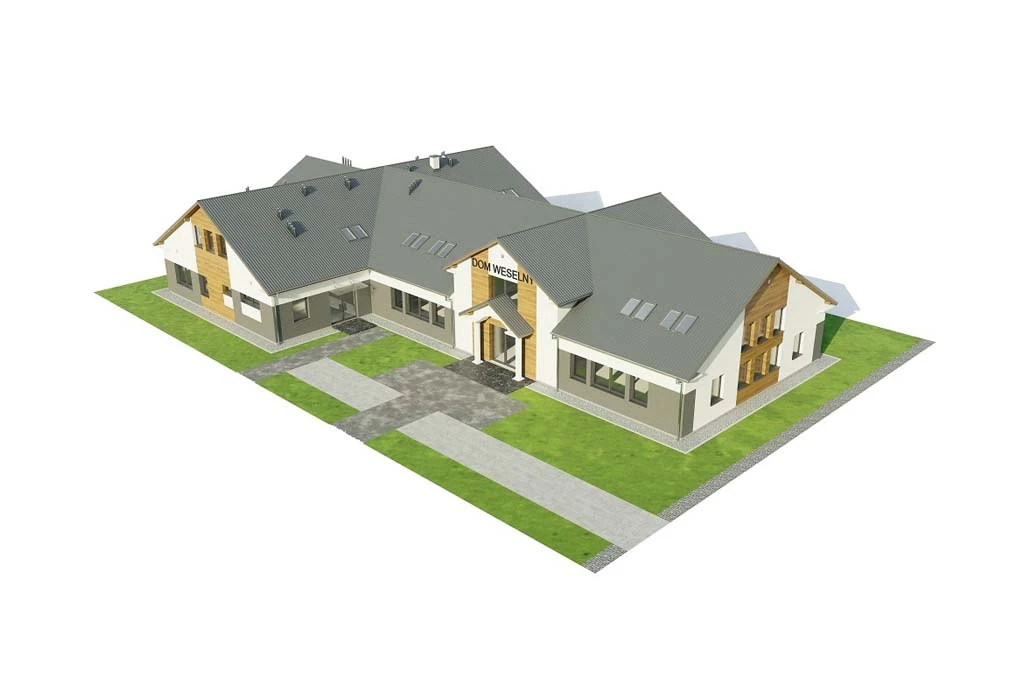

Model 3D

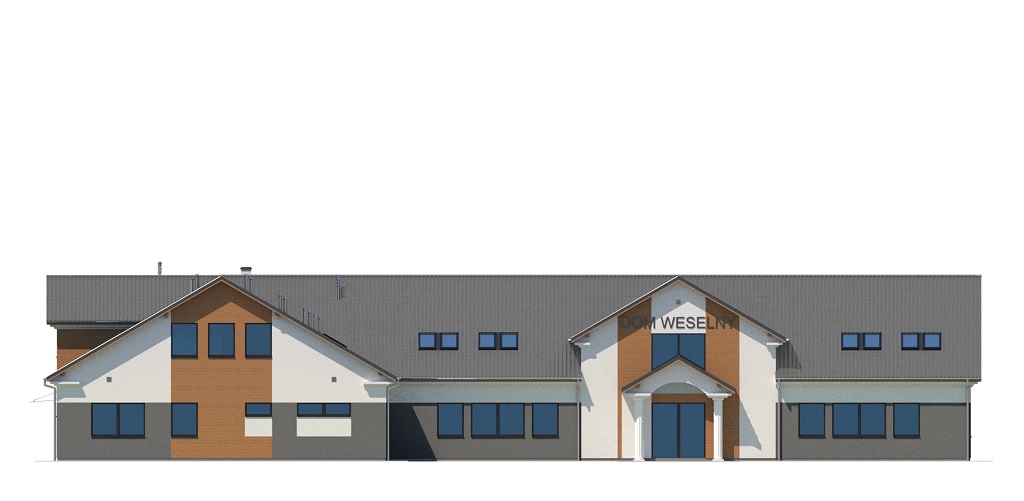

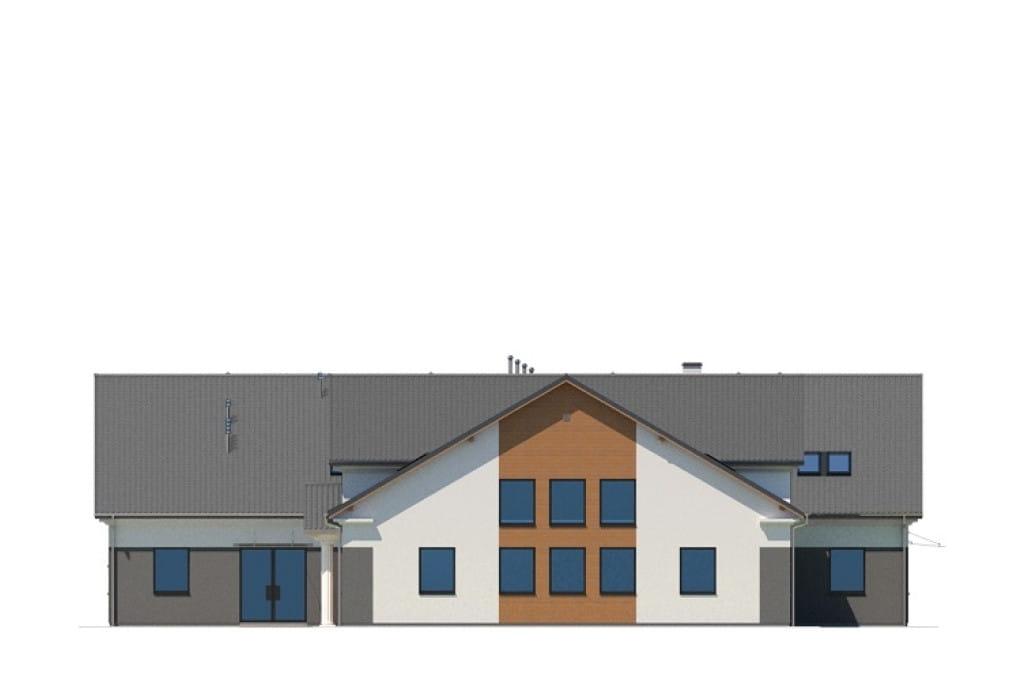

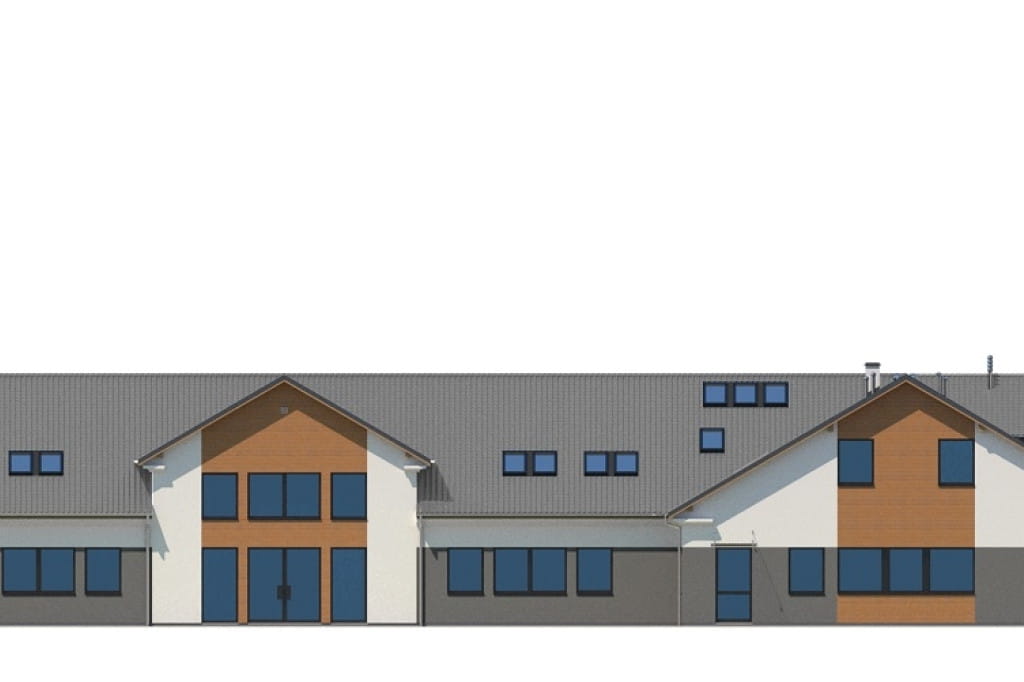

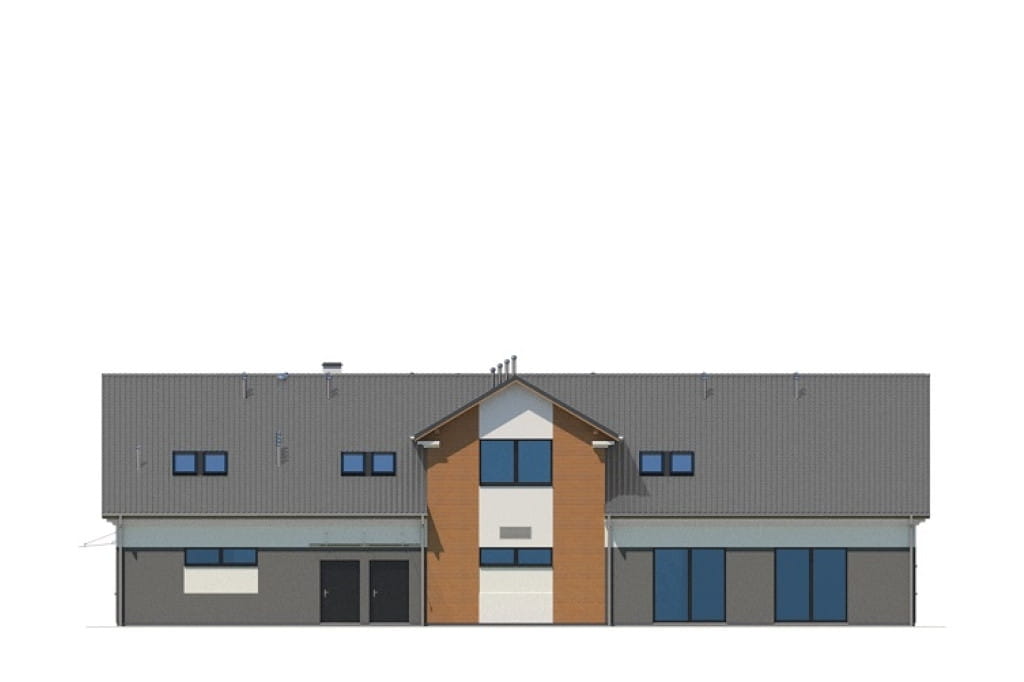

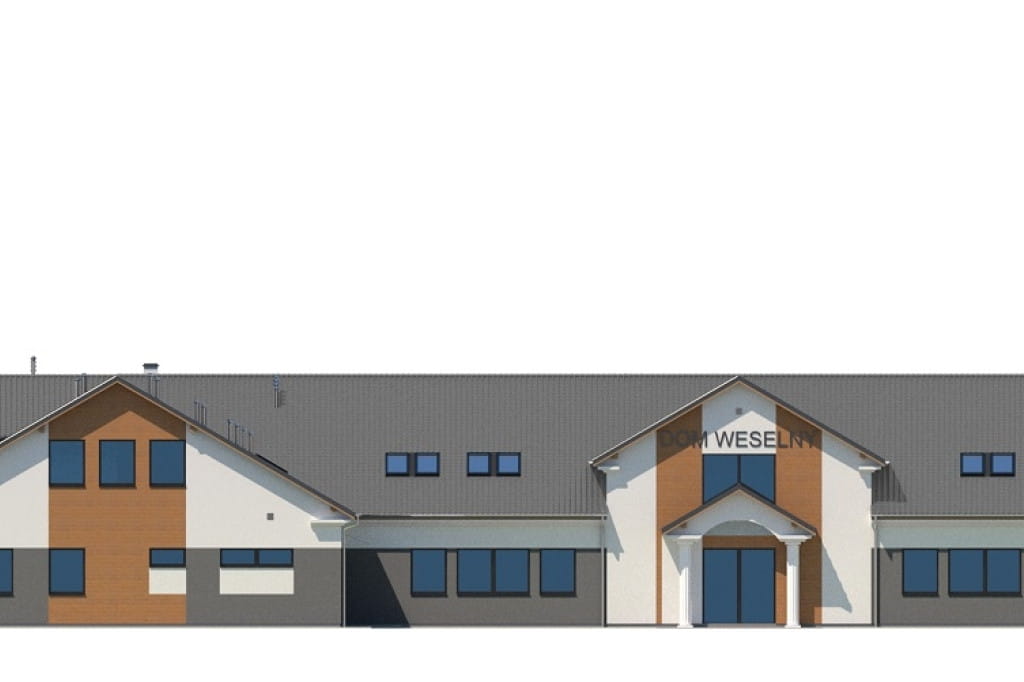

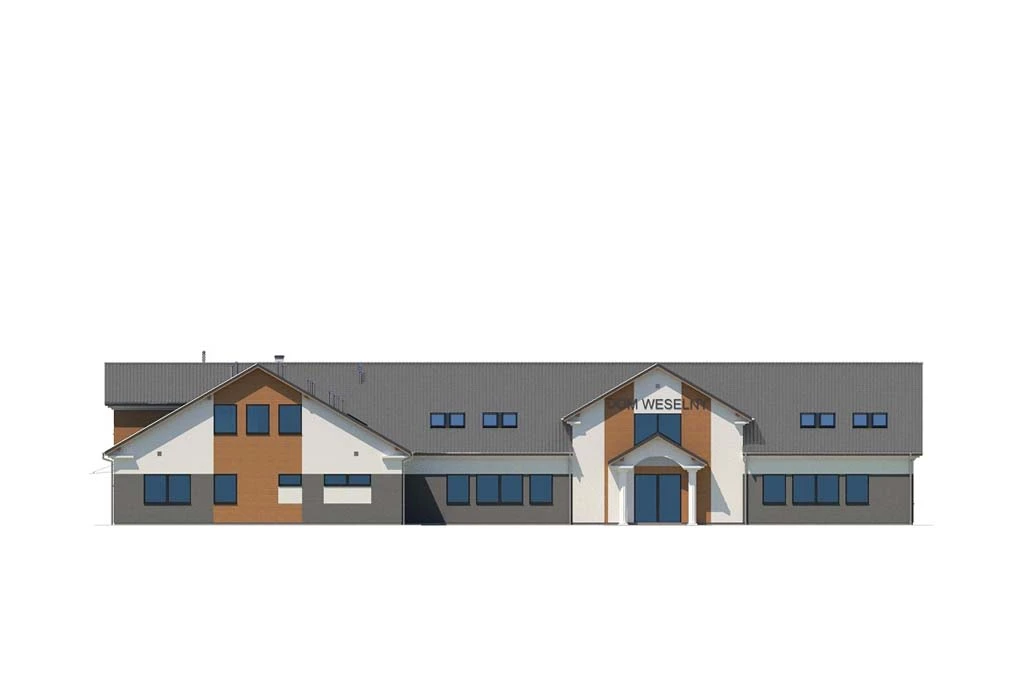

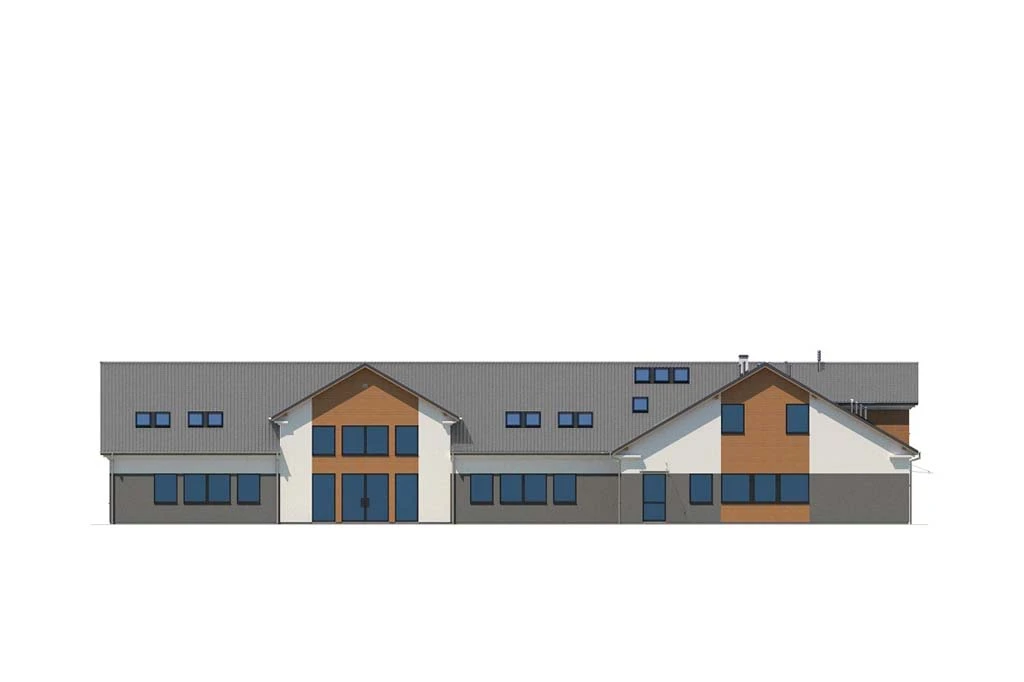

Elewacje
Informacje podstawowe
Budynek gastronomiczny z zapleczem noclegowym K-17B
Budynek nie jest podpiwniczony i posiada dwie kondygnacje nadziemne: parter oraz poddasze użytkowe.
Przewiduje się zatrudnienie do 10 osób.
Przewiduje się, że pracownicy z uwagi na specyfikę pracy będą pełnosprawni. W przypadku zatrudnienia osoby niepełnosprawnej do pracy biurowej należy zorganizować dla niej miejsce pracy na parterze budynku.
Przewidywana ilość miejsc w pokojach noclegowych - 15 osób (4 pokoje 2 osobowe, 1 pokój 3 osobowy, 1 pokój 4 osobowy).
Przewidywana ilość miejsc na sali wielofunkcyjnej - 150 osób.
Przewidywana ilość miejsc na sali spotkań - 25 osób.
Technologia: tradycyjna
Ściany zewnętrzne: bloczki silikatowe 24 cm, styropian 20 cm, tynk zewnętrzny
Stropy w budynku: żelbetowy
Kąt nachylenia dachu: 30°
Ogrzewanie: kocioł na paliwo gazowe
Wentylacja: mechaniczna (sala wielofunkcyjna, sala spotkań, kuchnia, zmywalnia, rozdzielnia kelnerska, przygotowalnia warzyw i jaj, przygotowalnia mięsa).
Pokrycie dachu: blacha dachówkowa
Powierzchnia dach: 963,84 m2
Program:
*parter: hall, klatka schodowa, WC dla osób niepełnosprawnych, WC męskie, WC damskie, sala wielofunkcyjna z barem, 3 magazyny, szatnia, sala spotkań, 2 pomieszczenia gospodarcze, zmywalnia, kuchnia, rozdzielnia kelnerska, przygotowalnia warzyw / jaj, przygotowalnia mięsa, pomieszczenie techniczne, pomieszczenie socjalne dla pracowników kuchni + WC, pomieszczenie na chłodziarki.
*poddasze: klatka schodowa, korytarz, kotłownia gazowa, pomieszczenie socjalne + WC + archiwum, biuro + WC, 4 pokoje gościnne 2 osobowe z łazienkami, 1 pokój 3 osobowy z łazienką, 1 pokój 4 osobowy z łazienką.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o. z kotłownią gazową, wod-kan, gaz, wentylacja mechaniczna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- kosztorys inwestorski
- przedmiar robót budowlanych
- zestawienie elementów więźby dachowej
- projektowana charakterystyka energetyczna budynku
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 0 - 50
- Powierzchnia użytkowa (m²) 500 - 1000
- Powierzchnia zabudowy (m²) 500 - 1000
- Kąt nachylenia dachu (°) 25 - 30
- Szerokość działki/krótszy bok (m) 30 - 40
- Wysokość budynku (m) 8 - 9
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 0.00
- Powierzchnia użytkowa (m²) 867.12
- Powierzchnia zabudowy (m²) 757.28
- Szerokość budynku/krótszy bok (m) 26.04
- Długość budynku/dłuższy bok (m) 40.48
- Wysokość budynku (m) 8.31
- Szerokość działki/krótszy bok (m) 34.04
- Kąt nachylenia dachu (°) 30°
- Rodzaj dachu wielospadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze poddasze użytkowe
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Kubatura (m³) 5202.10
- Liczba kondygnacji 2
- Rodzaj ogrzewania gazowe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 44.28
- Liczba pomieszczeń 47
- Liczba łazienek (bez WC) 6 - 10
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
