Projekt

Dom opieki

Kod: LK-126
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

zobacz realizacje naszych projektów

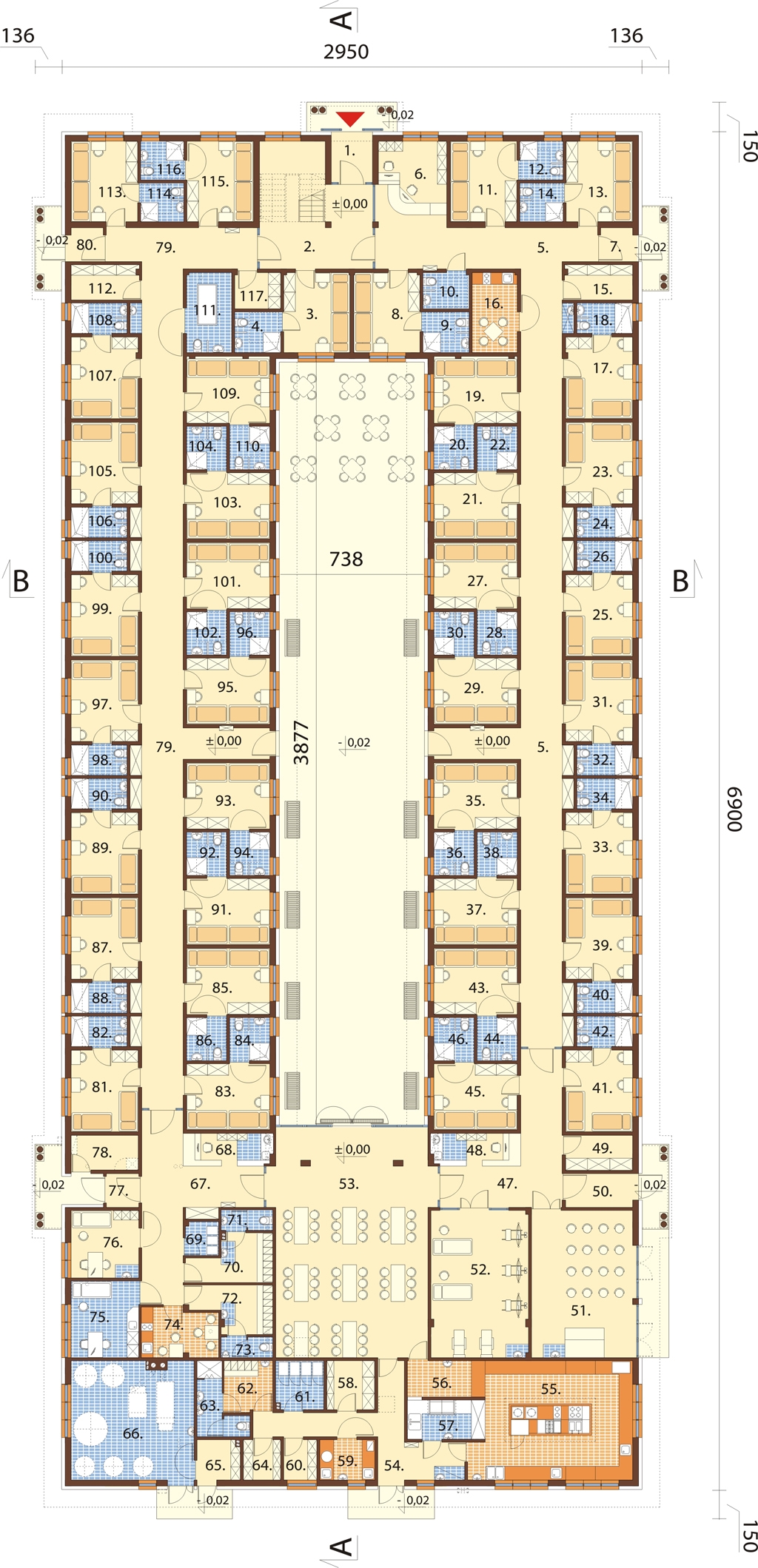

Rzut parteru



Projekt LK-126 - rzut

PARTER: 1456,82 m2


1. Wiatrołap 4,86 m2
2. Hall + 1/2 schod. 31,60 m2
3. Pokój 2 osobowy 13,41 m2
4. Łazienka 4,70 m2
5. Korytarz 121,06 m2
6. Recepcja 11,63 m2
7. Wiatrołap 2,68 m2
8. Pokój 2 osobowy 13,41 m2
9. Łazienka 4,70 m2
10. WC ogólnodostępne 4,15 m2
11. Pokój 2 osobowy 13,58 m2
12. Łazienka 4,17 m2
13. Pokój 2 osobowy 13,58 m2
14. Łazienka 4,17 m2
15. Pom. techniczne 5,97 m2
16. Kuchnia pomocnicza 9,05 m2
17. Pokój 2 osobowy 13,79 m2
18. Łazienka 4,22 m2
19. Pokój 2 osobowy 14,10 m2
20. Łazienka 4,33 m2
21. Pokój 2 osobowy 13,95 m2
22. Łazienka 4,30 m2
23. Pokój 2 osobowy 13,83 m2
24. Łazienka 4,22 m2
25. Pokój 2 osobowy 13,83 m2
26. Łazienka 4,22 m2
27. Pokój 2 osobowy 13,95 m2
28. Łazienka 4,30 m2
29. Pokój 2 osobowy 13,95 m2
30. Łazienka 4,33 m2
31. Pokój 2 osobowy 13,83 m2
32. Łazienka 4,22 m2
33. Pokój 2 osobowy 13,83 m2
34. Łazienka 4,22 m2
35. Pokój 2 osobowy 13,93 m2
36. Łazienka 4,33 m2
37. Pokój 2 osobowy 13,93 m2
38. Łazienka 4,31 m2
39. Pokój 2 osobowy 13,83 m2
40. Łazienka 4,22 m2
41. Pokój 2 osobowy 13,83 m2
42. Łazienka 4,22 m2
43. Pokój 2 osobowy 13,93 m2
44. Łazienka 4,31 m2
45. Pokój 2 osobowy 13,87 m2
46. Łazienka 4,33 m2
47. Korytarz 24,90 m2
48. Dyżurka pielęgniarska 7,36 m2
49. Pom. gosp. 5,91 m2
50. Wiatrołap 5,72 m2
51. Kaplica 37,94 m2
52. Pom. rehabilitacyjne 36,55 m2
53. Jadalnia/sala pobytu dzien.91,99 m2
54. Korytarz 21,14 m2
55. Kuchnia 46,60 m2
56. Rozdzielnia kelnerska 7,07 m2
57. Zmywalnia 7,66 m2
58. Magazyn 5,92 m2
59. Obróbka warzyw / jaj 5,54 m2
60. Magazyn 3,31 m2
61. Pom. chłodziarek 5,92 m2
62. Pom. socjalne 6,19 m2
63. WC + natrysk 6,15 m2
64. Magazyn 3,73 m2
65. Skład opału 4,34 m2
66. Kotłownia 36,84 m2
67. Korytarz 29,65 m2
68. Dyżurka pielęgniarska 7,36 m2
69. Pom. na odpadki 2,77 m2
70. Szatnia dla personelu 8,62 m2
71. WC 2,61 m2
72. Szatnia dla personelu 8,62 m2
73. WC 2,61 m2
74. Pom. do spożywania posiłków 9,43 m2
75. Gabinet zabiegowy 13,10 m2
76. Gabinet lekarski 11,54 m2
77. Wiatrołap 2,69 m2
78. Rozdzielnia elektryczna 5,81 m2
79. Korytarz 116,23 m2
80. Wiatrołap 2,68 m2
81. Pokój 2 osobowy 13,83 m2
82. Łazienka 4,22 m2
83. Pokój 2 osobowy 13,87 m2
84. Łazienka 4,33 m2
85. Pokój 2 osobowy 13,93 m2
86. Łazienka 4,31 m2
87. Pokój 2 osobowy 13,83 m2
88. Łazienka 4,22 m2
89. Pokój 2 osobowy 13,83 m2
90. Łazienka 4,22 m2
91. Pokój 2 osobowy 13,93 m2
92. Łazienka 4,31 m2
93. Pokój 2 osobowy 13,93 m2
94. Łazienka 4,33 m2
95. Pokój 2 osobowy 13,95 m2
96. Łazienka 4,33 m2
97. Pokój 2 osobowy 13,83 m2
98. Łazienka 4,22 m2
99. Pokój 2 osobowy 13,83 m2
100. Łazienka 4,22 m2
101. Pokój 2 osobowy 13,95 m2
102. Łazienka 4,30 m2
103. Pokój 2 osobowy 13,95 m2
104. Łazienka 4,30 m2
105. Pokój 2 osobowy 13,83 m2
106. Łazienka 4,22 m2
107. Pokój 2 osobowy 13,79 m2
108. Łazienka 4,22 m2
109. Pokój 2 osobowy 14,10 m2
110. Łazienka 4,33 m2
111. Łazienka do mycia osób niepeł. 9,05 m2
112. Pom. gosp. 5,97 m2
113. Pokój 2 osobowy 13,58 m2
114. Łazienka 4,17 m2
115. Pokój 2 osobowy 13,58 m2
116. Łazienka 4,17 m2
117. Pom. gosp. 4,15 m2

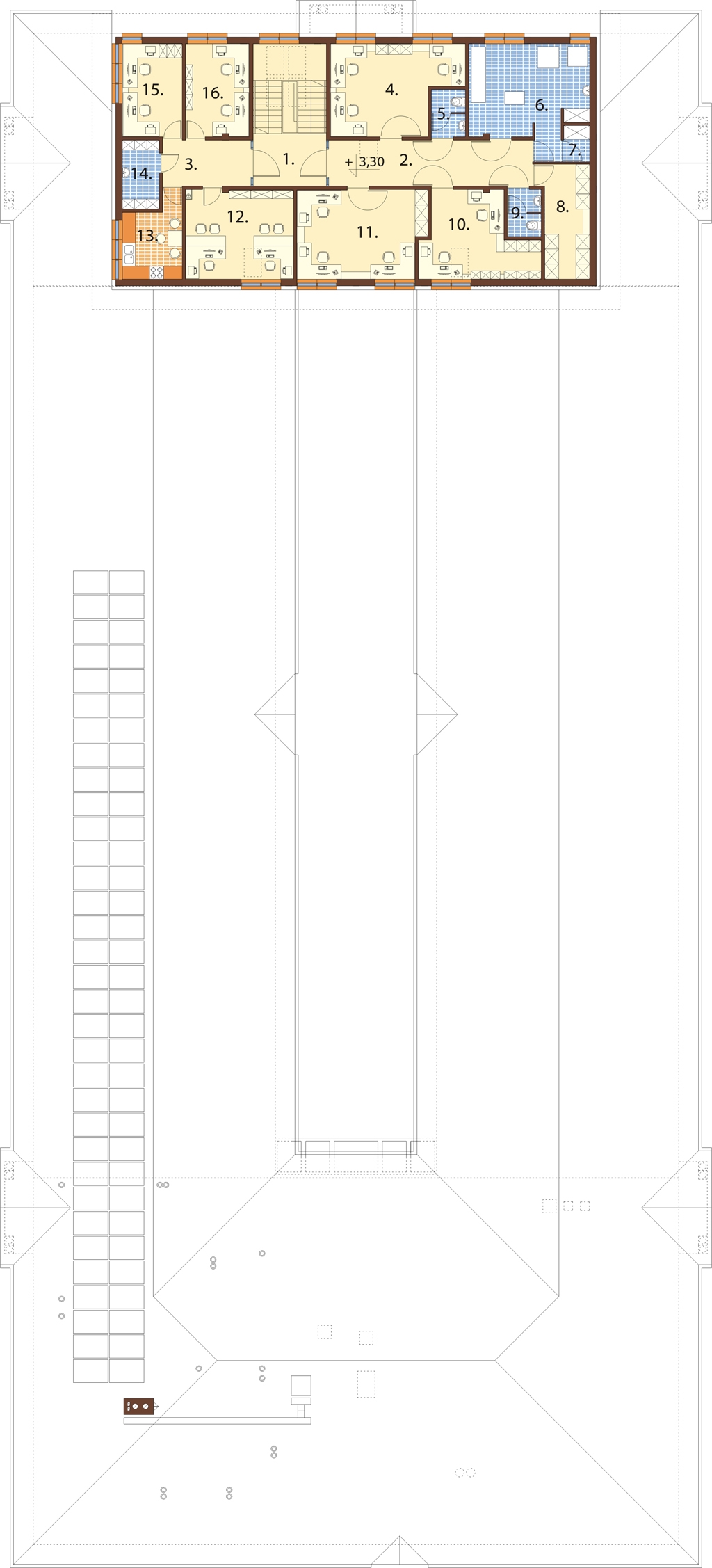

Rzut poddasza



Projekt LK-126 - rzut

PODDASZE: 205,68 m2

1. Hall + 1/2 sch. 16,31 m2
2. Korytarz 19,11 m2
3. Korytarz 8,22 m2
4. Biuro 21,89 m2
5. WC kobiet 3,14 m2
6. Pralnia podręczna 23,41 m2
7. Magazyn bielizny brudnej 1,90 m2
8. Magazyn 10,95 m2
9. WC mężczyzn 3,14 m2
10. Biuro 17,27 m2
11. Biuro 23,03 m2
12. Biuro 19,74 m2
13. Pokój śniadań 9,04 m2
14. Pom. gosp. 5,14 m2
15. Biuro 11,38 m2
16. Biuro 12,01 m2

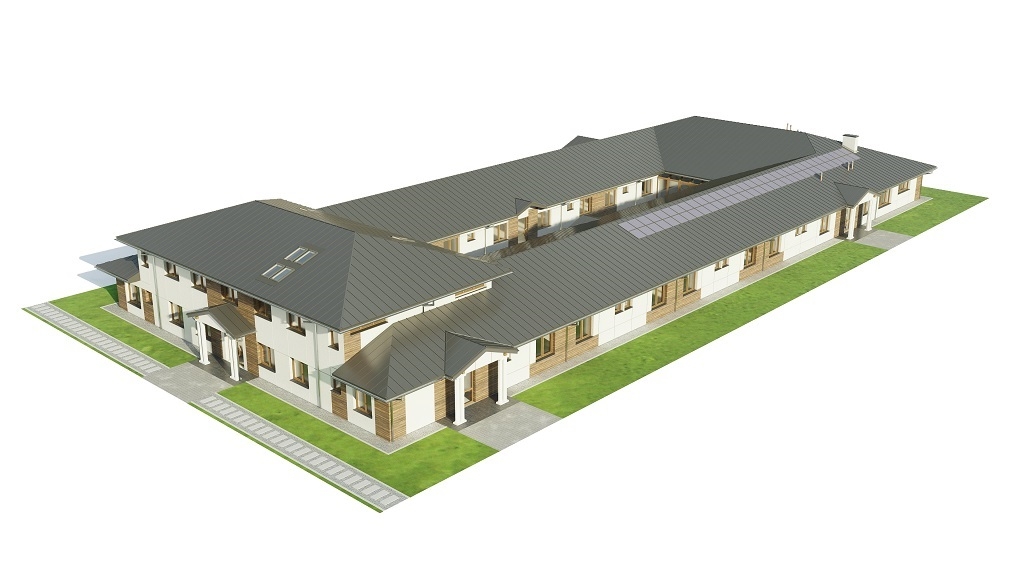

Model



Projekt LK-126 - model

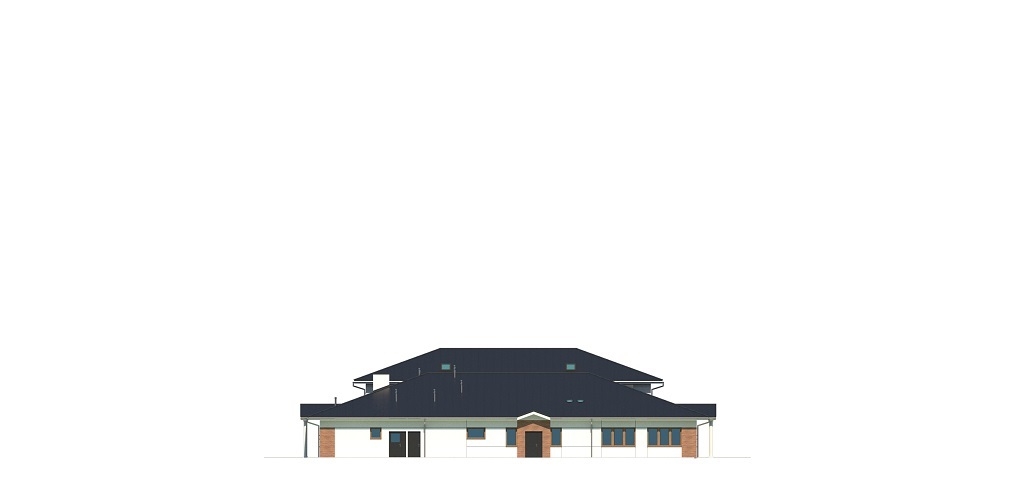

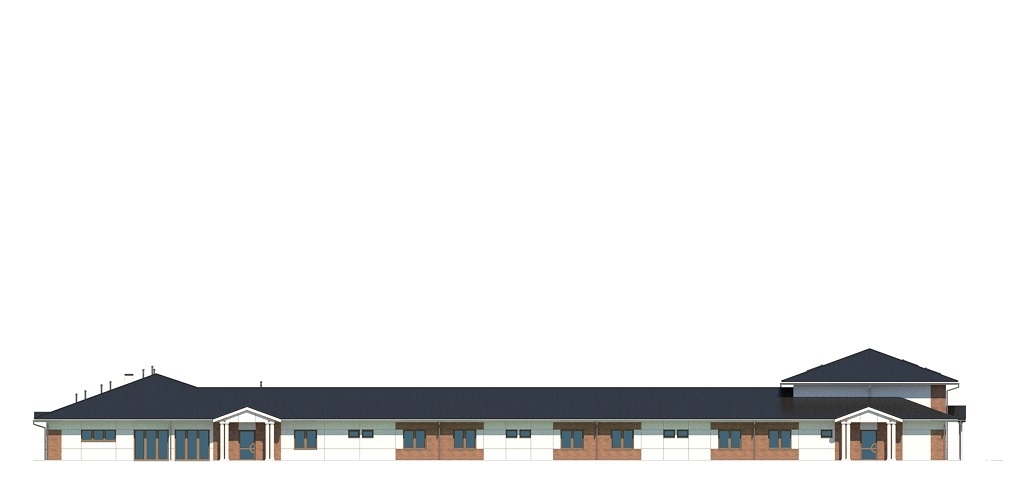

Elewacje



Projekt LK-126 - elewacja
elewacja ogrodowa
Projekt LK-126 - elewacja

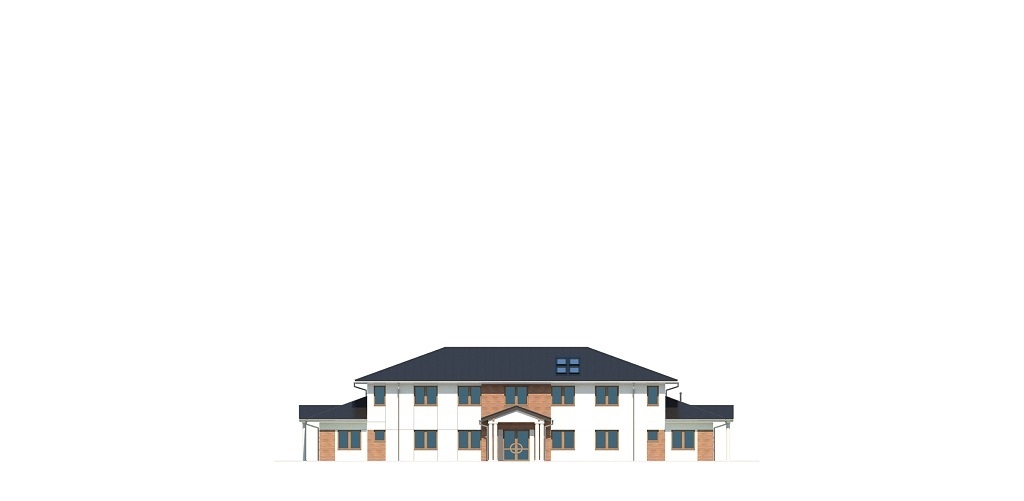

elewacja frontowa
Projekt LK-126 - elewacja
elewacja boczna
Projekt LK-126 - elewacja
elewacja boczna

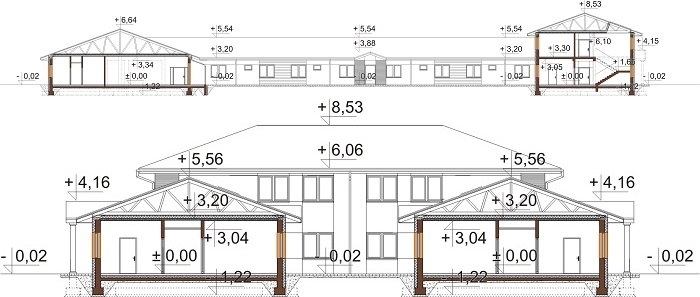

Przekrój



Projekt LK-126 - przekrój
Zadaj pytanie dotyczące tego projektu  kliknij

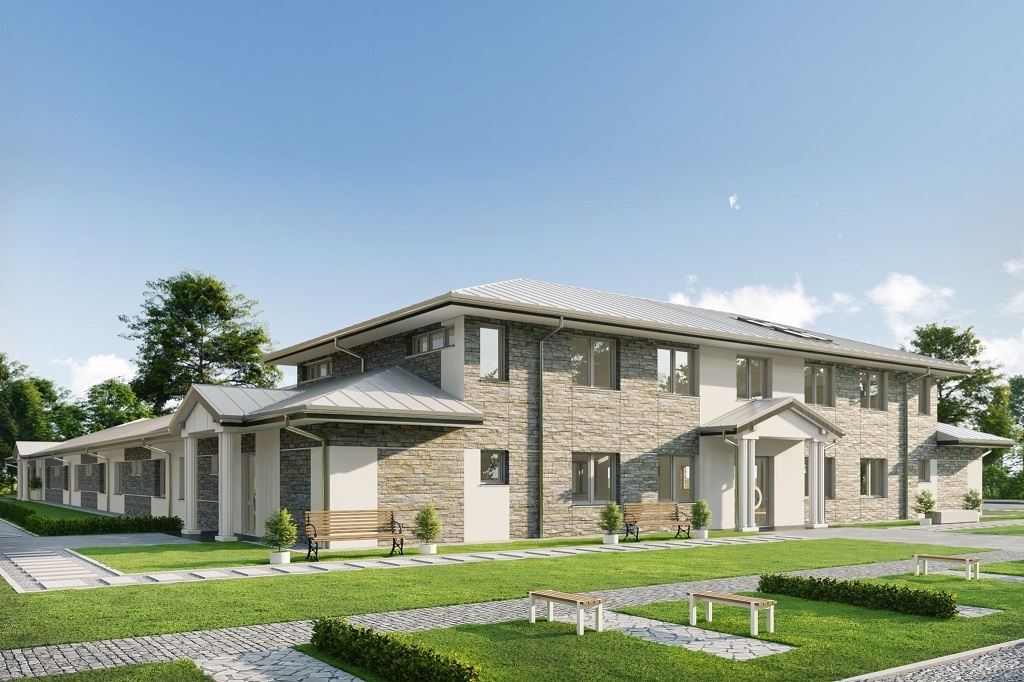

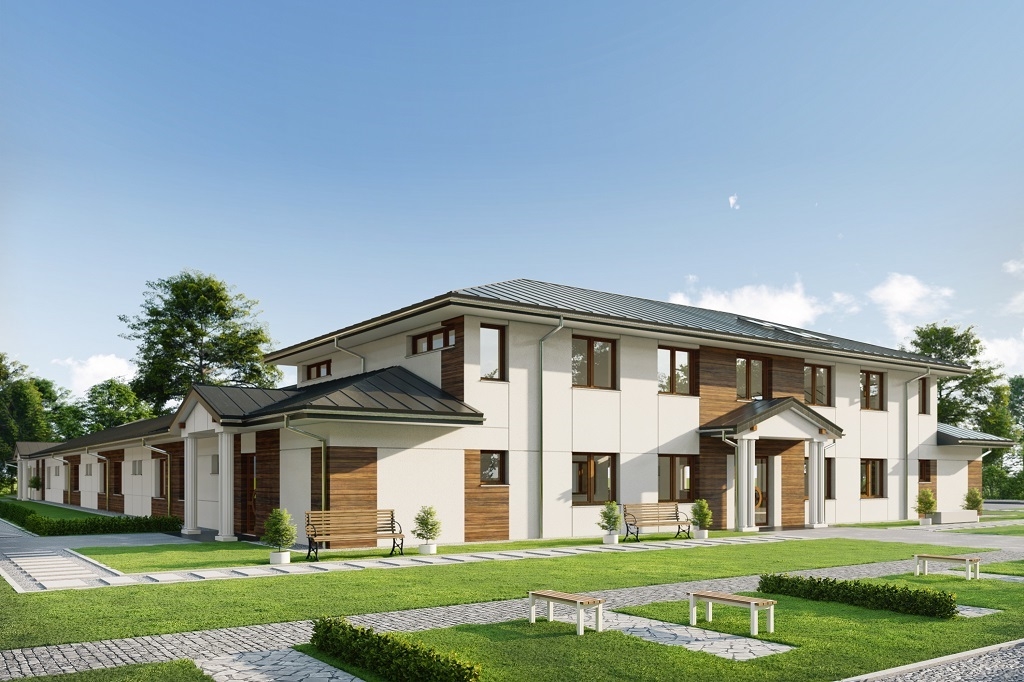

Dom opieki LK-126
Budynek nie jest podpiwniczony i posiada dwie kondygnacje nadziemne: parter oraz częściowo pierwsze piętro.
Obiekt przystosowany jest dla osób niepełnosprawnych i wyposażony w drzwi bez progów o wymiarach 90 cm w świetle ościeżnic i WC przystosowane do korzystania dla osób na wózkach inwalidzkich. Wszystkie pokoje znajdujące się w budynku wraz z przynależnymi do nich łazienkami są przystosowane do osób niepełnosprawnych.
Przewidywane zatrudnienie - około 20 osób (lub więcej w zależności od potrzeby).
Przewidywana ilość miejsc w pokojach dla pensjonariuszy - 72 osoby w 36 pokojach 2 osobowych.

Technologia: tradycyjna
Ściany zewnętrzne: bloczki z betonu komórkowego 30 cm, styropian 18 cm, tynk zewnętrzny
Stropy w budynku: żelbetowy
Kąt nachylenia dachu: 20°
Ogrzewanie: paliwo stałe, gazowe
Wentylacja: mechaniczna
Pokrycie dachu: blacha dachówkowa
Powierzchnia dachu: 2124 m2

Program:
*parter: wiatrołap, hall + recepcja, klatka schodowa, 36 pokoi dla pensjonariuszy (każdy pokój z własną łazienką), WC ogólnodostępne, pomieszczenie techniczne-elektryczne, kuchnia pomocnicza, łazienka do mycia osób niepełnosprawnych, korytarz, 2 dyżurki pielęgniarskie, 4 pomieszczenia gospodarcze, kaplica, pomieszczenie rehabilitacyjne, jadalnia / sala pobytu dziennego, kuchnia, rozdzielnia kelnerska, zmywalnia, 3 magazyny, pomieszczenie chłodziarek, pomieszczenie socjalne dla pracowników kuchni + łazienka, skład opału, kotłownia, gabinet lekarski, gabinet zabiegowy, pomieszczenie na odpadki medyczne, pomieszczenie do spożywania posiłków dla personelu, 2 pomieszczenia szatniowe dla personelu z WC i natryskiem.
*I piętro: klatka schodowa, korytarz, WC męskie, WC damskie, pralnia podręczna, magazyn bielizny brudnej, magazyn, pokój śniadań, pomieszczenie szatniowo-gospodarcze, 6 pomieszczeń biurowych.

Powierzchnia zabudowy: 1749.37 m²
Powierzchnia użytkowa: 1662.50 m²
Kubatura: 8597.80 m³
Szerokość działki: 37.50 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 133
Kąt nachylenia dachu: 20°
Ilość pokoi: 36
Pokój na parterze: Nie
Wysokość budynku: 8.55 m
Rodzaj ogrzewania: paliwo stałe, gazowe
Wskaźnik energii pierwotnej: 28.84 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: piętrowe, komercyjne, projekt hotelu, projekt budynku usługowego, hotel, projekt domu spokojnej starości, projekt SPA, projekt sanatorium, sanatorium, dom spokojnej starości, gabinet odnowy biologicznej, dom opieki, projekt domu opieki
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU

5 200 PLN

KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :

  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o., wentylacja mechaniczna, klimatyzacja, technologia kotłowni na paliwo stałe i gaz ziemny, instalacja solarna)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • kosztorys inwestorski budowlany
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
