Dom opieki
Kod: K-126
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |

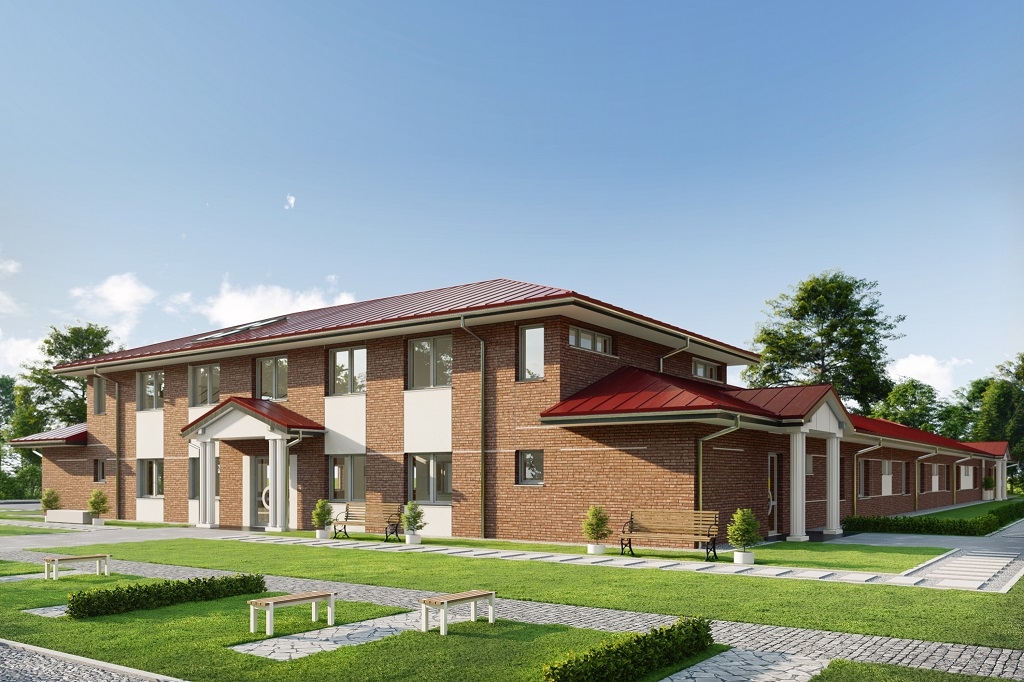

Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

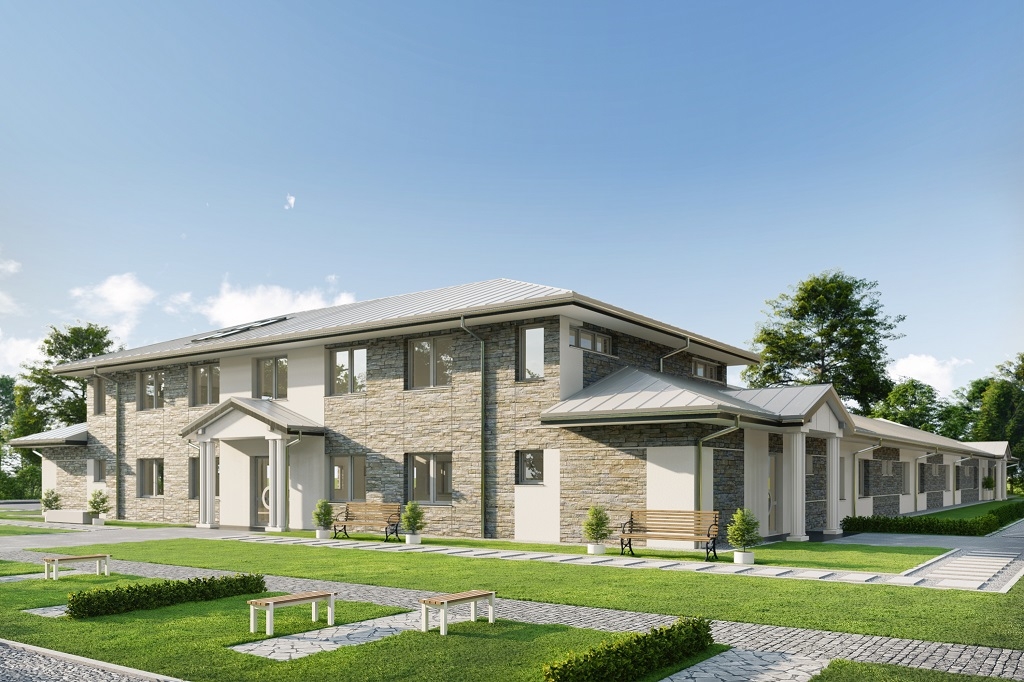

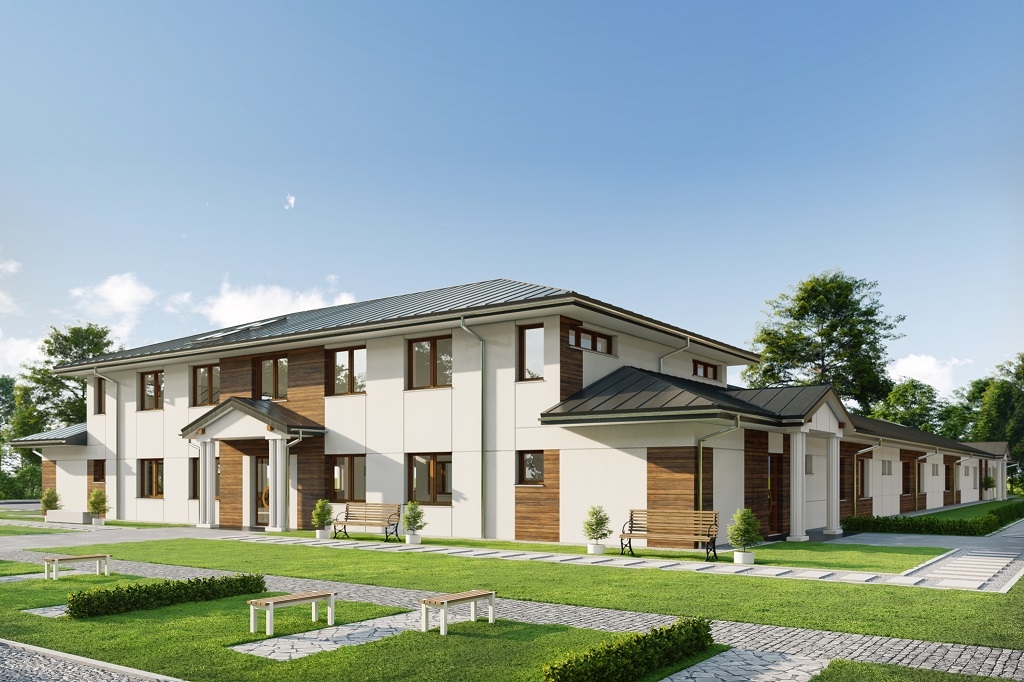

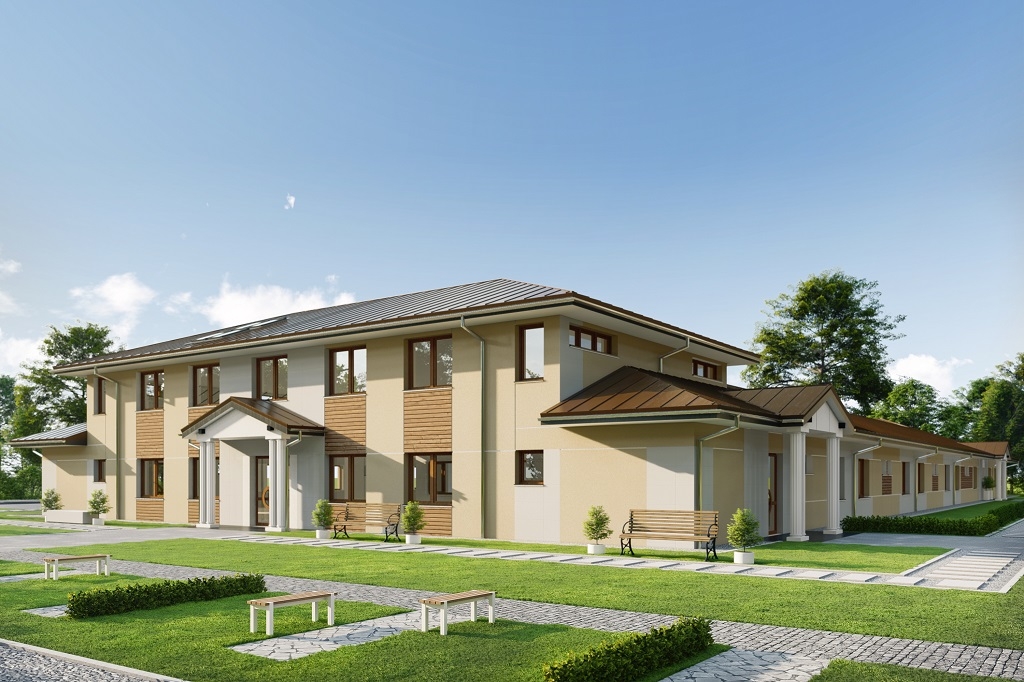

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 1662,50 m2. Budynek nie jest podpiwniczony i posiada dwie kondygnacje nadziemne: parter oraz częściowo pierwsze piętro.
Obiekt przystosowany jest dla osób niepełnosprawnych i wyposażony w drzwi bez progów o wymiarach 90 cm w świetle ościeżnic i WC przystosowane do korzystania dla osób na wózkach inwalidzkich. Wszystkie pokoje znajdujące się w budynku wraz z przynależnymi do nich łazienkami są przystosowane do osób niepełnosprawnych.
Przewidywane zatrudnienie - około 20 osób (lub więcej w zależności od potrzeby).
Przewidywana ilość miejsc w pokojach dla pensjonariuszy - 72 osoby w 36 pokojach 2 osobowych.

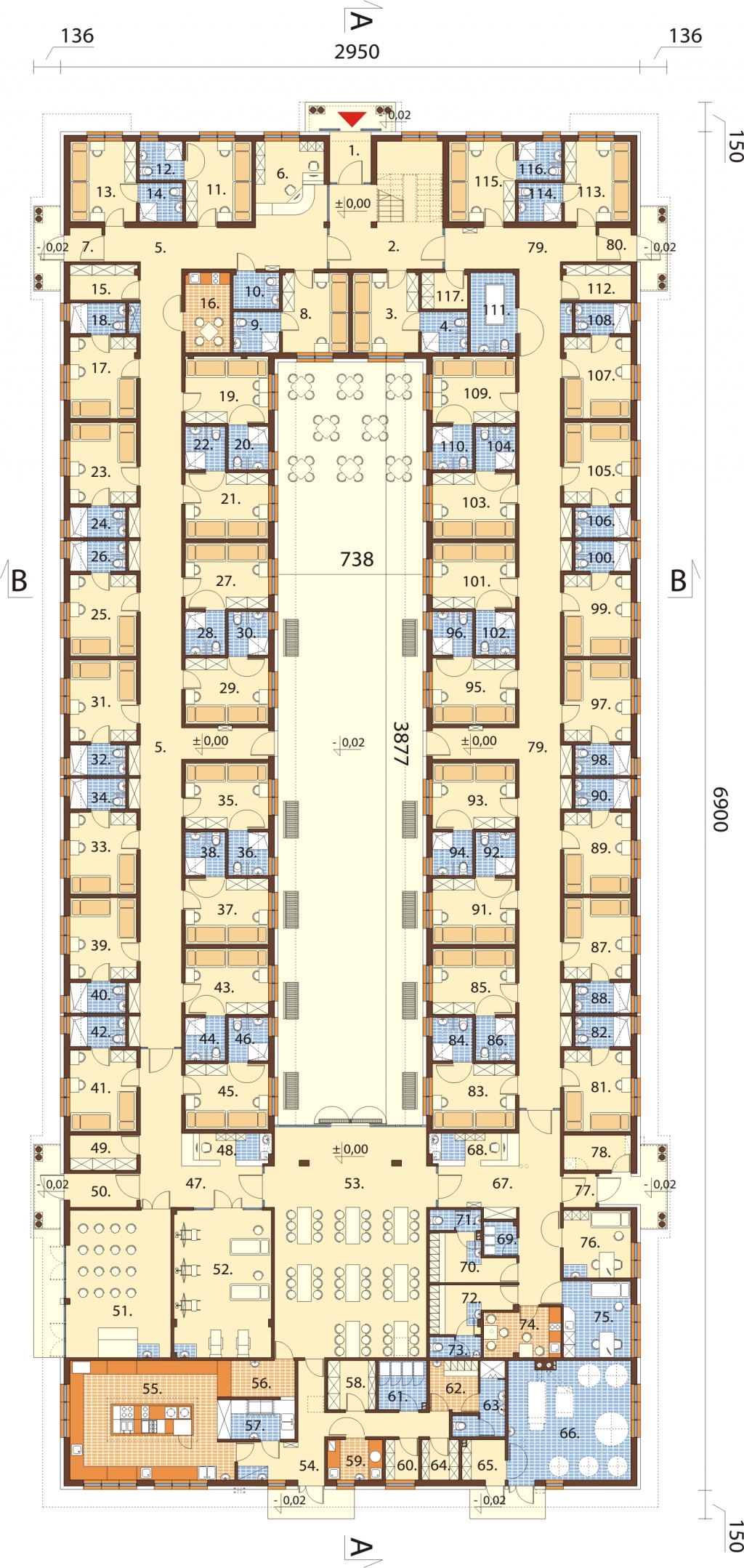

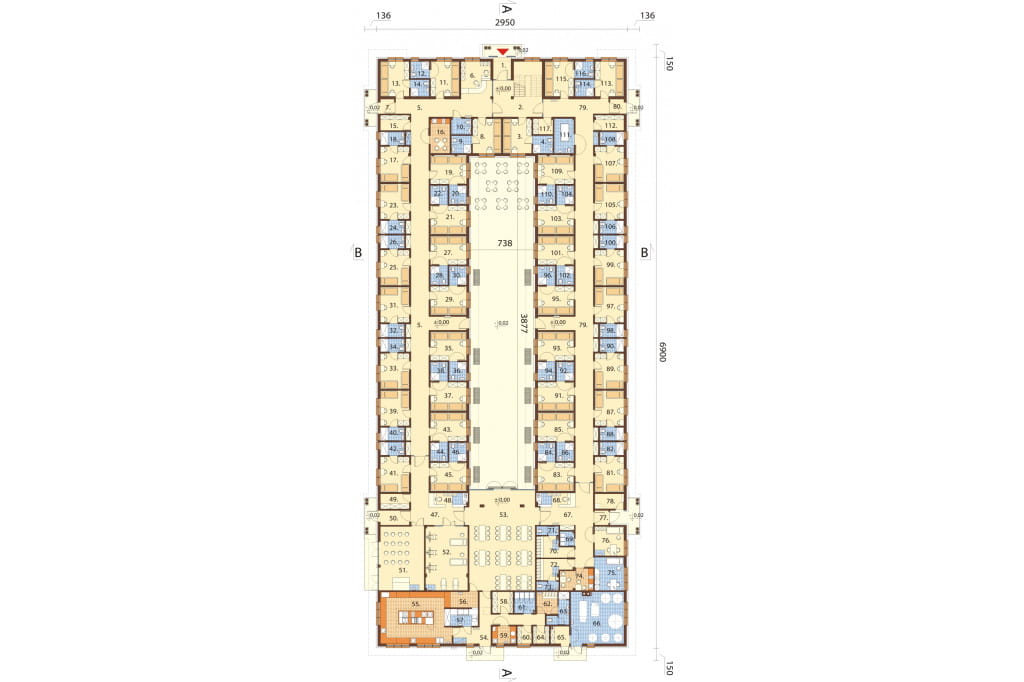

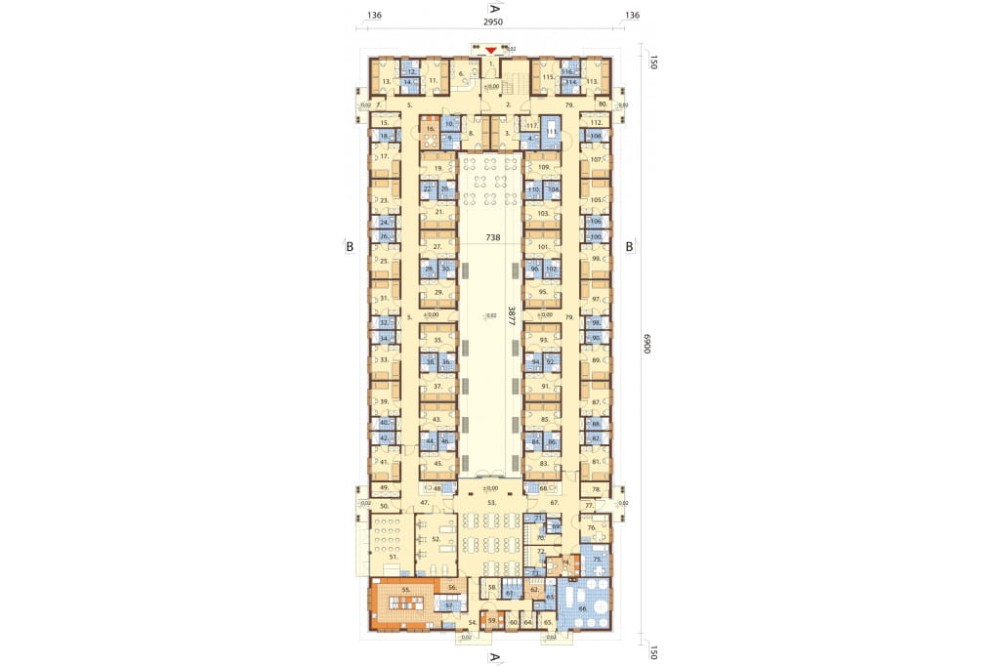

Rzut parteru
Parter: 1456,82 m2
1. Wiatrołap 4,86 m2
2. Hall + 1/2 schod. 31,60 m2
3. Pokój 2 osobowy 13,41 m2
4. Łazienka 4,70 m2
5. Korytarz 121,06 m2
6. Recepcja 11,63 m2
7. Wiatrołap 2,68 m2
8. Pokój 2 osobowy 13,41 m2
9. Łazienka 4,70 m2
10. WC ogólnodostępne 4,15 m2
11. Pokój 2 osobowy 13,58 m2
12. Łazienka 4,17 m2
13. Pokój 2 osobowy 13,58 m2
14. Łazienka 4,17 m2
15. Pom. techniczne 5,97 m2
16. Kuchnia pomocnicza 9,05 m2
17. Pokój 2 osobowy 13,79 m2
18. Łazienka 4,22 m2
19. Pokój 2 osobowy 14,10 m2
20. Łazienka 4,33 m2
21. Pokój 2 osobowy 13,95 m2
22. Łazienka 4,30 m2
23. Pokój 2 osobowy 13,83 m2
24. Łazienka 4,22 m2
25. Pokój 2 osobowy 13,83 m2
26. Łazienka 4,22 m2
27. Pokój 2 osobowy 13,95 m2
28. Łazienka 4,30 m2
29. Pokój 2 osobowy 13,95 m2
30. Łazienka 4,33 m2
31. Pokój 2 osobowy 13,83 m2
32. Łazienka 4,22 m2
33. Pokój 2 osobowy 13,83 m2
34. Łazienka 4,22 m2
35. Pokój 2 osobowy 13,93 m2
36. Łazienka 4,33 m2
37. Pokój 2 osobowy 13,93 m2
38. Łazienka 4,31 m2
39. Pokój 2 osobowy 13,83 m2
40. Łazienka 4,22 m2
41. Pokój 2 osobowy 13,83 m2
42. Łazienka 4,22 m2
43. Pokój 2 osobowy 13,93 m2
44. Łazienka 4,31 m2
45. Pokój 2 osobowy 13,87 m2
46. Łazienka 4,33 m2
47. Korytarz 24,90 m2
48. Dyżurka pielęgniarska 7,36 m2
49. Pom. gosp. 5,91 m2
50. Wiatrołap 5,72 m2
51. Kaplica 37,94 m2
52. Pom. rehabilitacyjne 36,55 m2
53. Jadalnia/sala pobytu dzien. 91,99 m2
54. Korytarz 21,14 m2
55. Kuchnia 46,60 m2
56. Rozdzielnia kelnerska 7,07 m2
57. Zmywalnia 7,66 m2
58. Magazyn 5,92 m2
59. Obróbka warzyw / jaj 5,54 m2
60. Magazyn 3,31 m2
61. Pom. chłodziarek 5,92 m2
62. Pom. socjalne 6,19 m2
63. WC + natrysk 6,15 m2
64. Magazyn 3,73 m2
65. Skład opału 4,34 m2
66. Kotłownia 36,84 m2
67. Korytarz 29,65 m2
68. Dyżurka pielęgniarska 7,36 m2
69. Pom. na odpadki 2,77 m2
70. Szatnia dla personelu 8,62 m2
71. WC 2,61 m2
72. Szatnia dla personelu 8,62 m2
73. WC 2,61 m2
74. Pom. do spożywania posiłków 9,43 m2
75. Gabinet zabiegowy 13,10 m2
76. Gabinet lekarski 11,54 m2
77. Wiatrołap 2,69 m2
78. Rozdzielnia elektryczna 5,81 m2
79. Korytarz 116,23 m2
80. Wiatrołap 2,68 m2
81. Pokój 2 osobowy 13,83 m2
82. Łazienka 4,22 m2
83. Pokój 2 osobowy 13,87 m2
84. Łazienka 4,33 m2
85. Pokój 2 osobowy 13,93 m2
86. Łazienka 4,31 m2
87. Pokój 2 osobowy 13,83 m2
88. Łazienka 4,22 m2
89. Pokój 2 osobowy 13,83 m2
90. Łazienka 4,22 m2
91. Pokój 2 osobowy 13,93 m2
92. Łazienka 4,31 m2
93. Pokój 2 osobowy 13,93 m2
94. Łazienka 4,33 m2
95. Pokój 2 osobowy 13,95 m2
96. Łazienka 4,33 m2
97. Pokój 2 osobowy 13,83 m2
98. Łazienka 4,22 m2
99. Pokój 2 osobowy 13,83 m2
100. Łazienka 4,22 m2
101. Pokój 2 osobowy 13,95 m2
102. Łazienka 4,30 m2
103. Pokój 2 osobowy 13,95 m2
104. Łazienka 4,30 m2
105. Pokój 2 osobowy 13,83 m2
106. Łazienka 4,22 m2
107. Pokój 2 osobowy 13,79 m2
108. Łazienka 4,22 m2
109. Pokój 2 osobowy 14,10 m2
110. Łazienka 4,33 m2
111. Łazienka do mycia osób niepeł. 9,05 m2
112. Pom. gosp. 5,97 m2
113. Pokój 2 osobowy 13,58 m2
114. Łazienka 4,17 m2
115. Pokój 2 osobowy 13,58 m2
116. Łazienka 4,17 m2
117. Pom. gosp. 4,15 m2

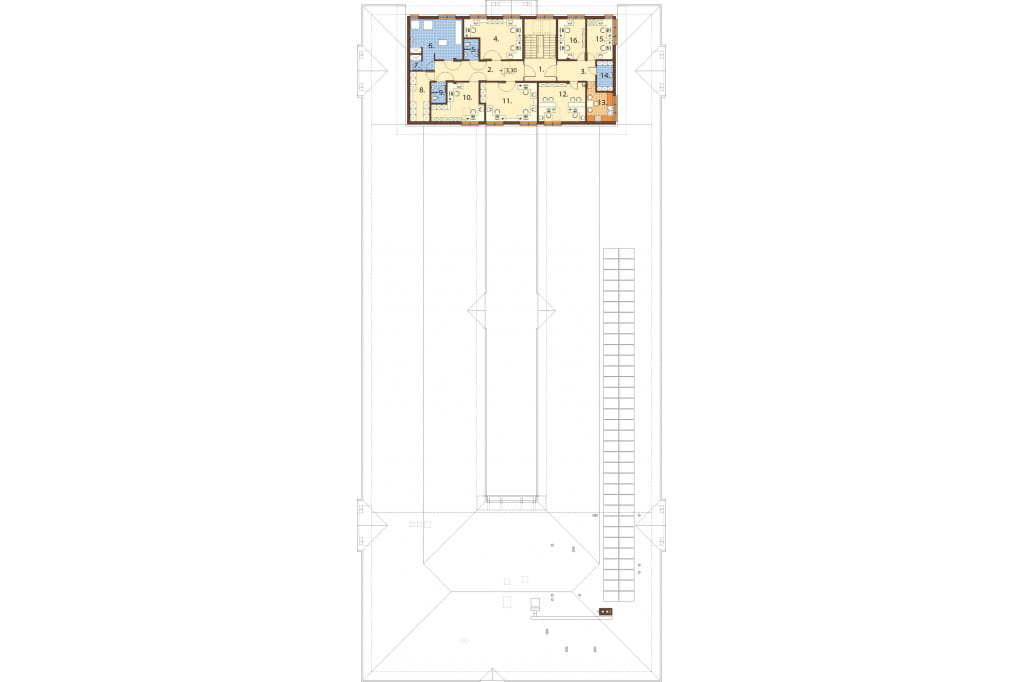

Rzut piętra
Piętro: 205,68 m2
1. Hall + 1/2 sch. 16,31 m2
2. Korytarz 19,11 m2
3. Korytarz 8,22 m2
4. Biuro 21,89 m2
5. WC kobiet 3,14 m2
6. Pralnia podręczna 23,41 m2
7. Magazyn bielizny brudnej 1,90 m2
8. Magazyn 10,95 m2
9. WC mężczyzn 3,14 m2
10. Biuro 17,27 m2
11. Biuro 23,03 m2
12. Biuro 19,74 m2
13. Pokój śniadań 9,04 m2
14. Pom. gosp. 5,14 m2
15. Biuro 11,38 m2
16. Biuro 12,01 m2

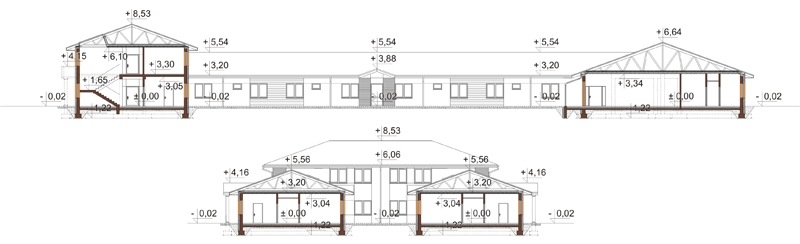

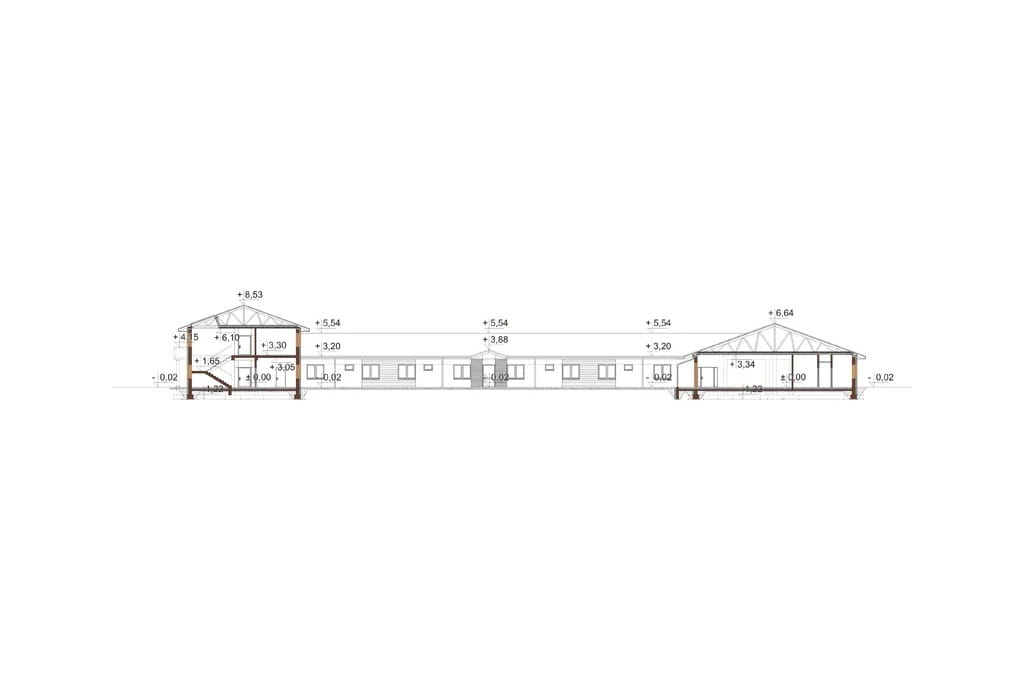

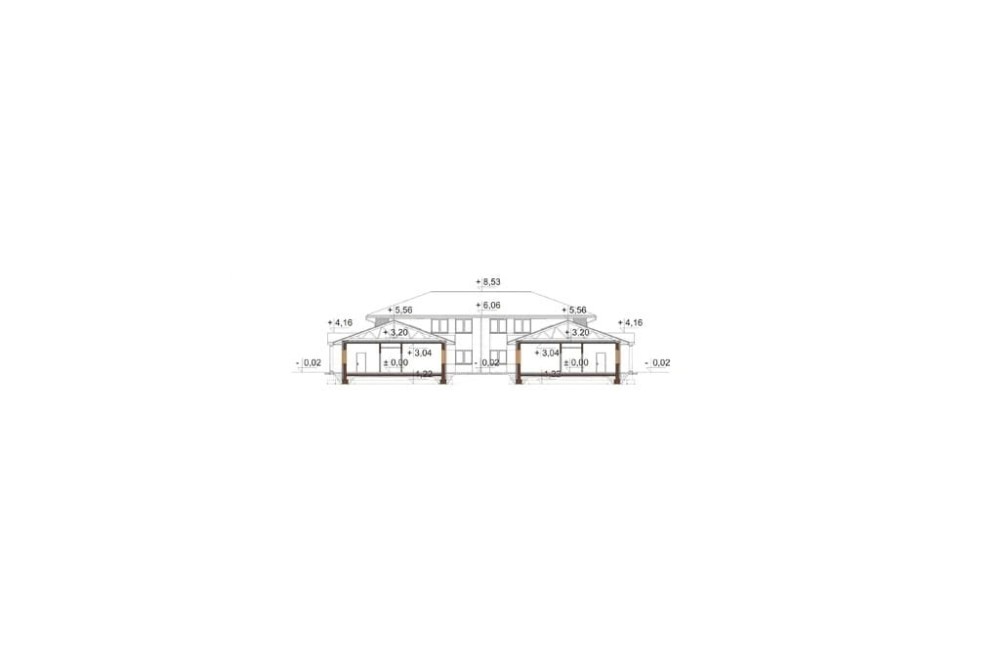

Przekrój

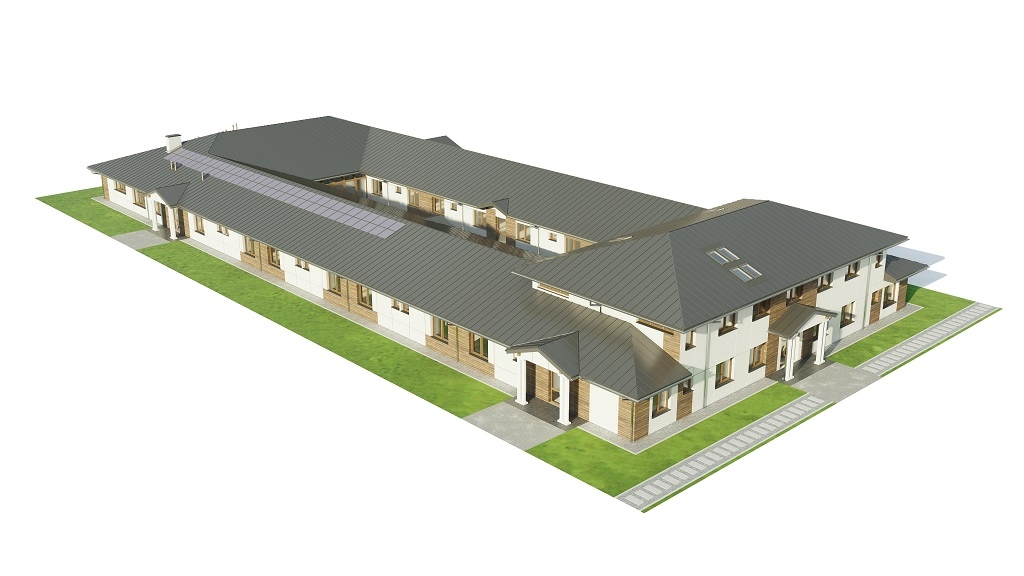

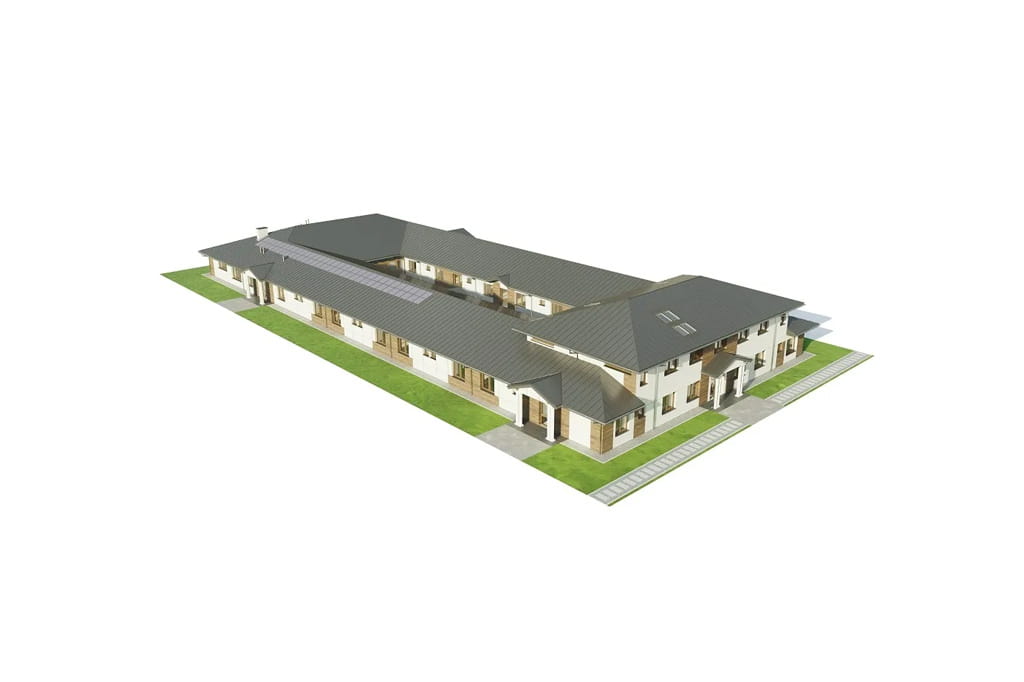

Model

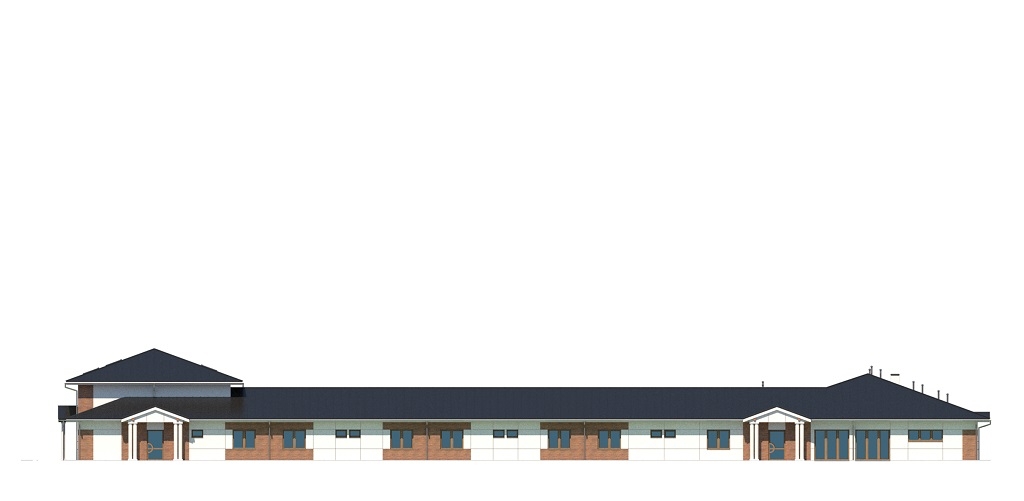

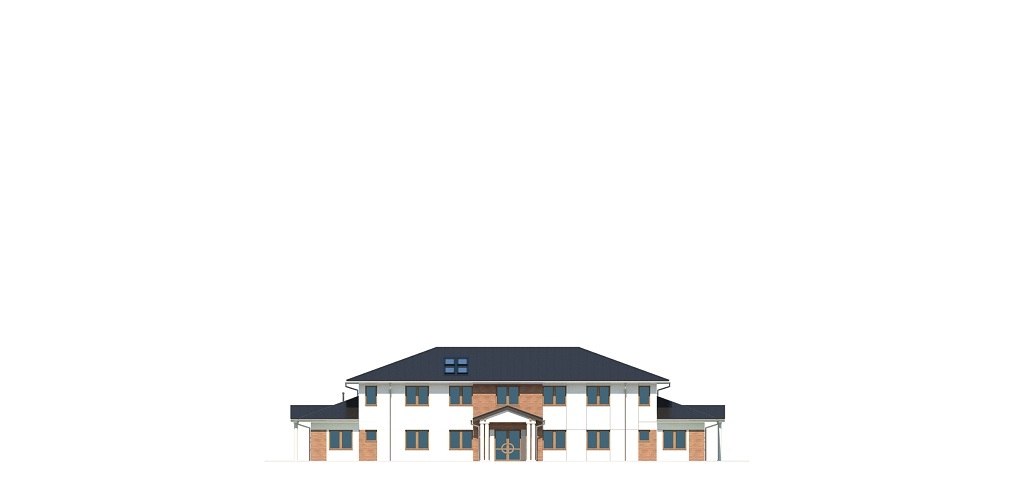

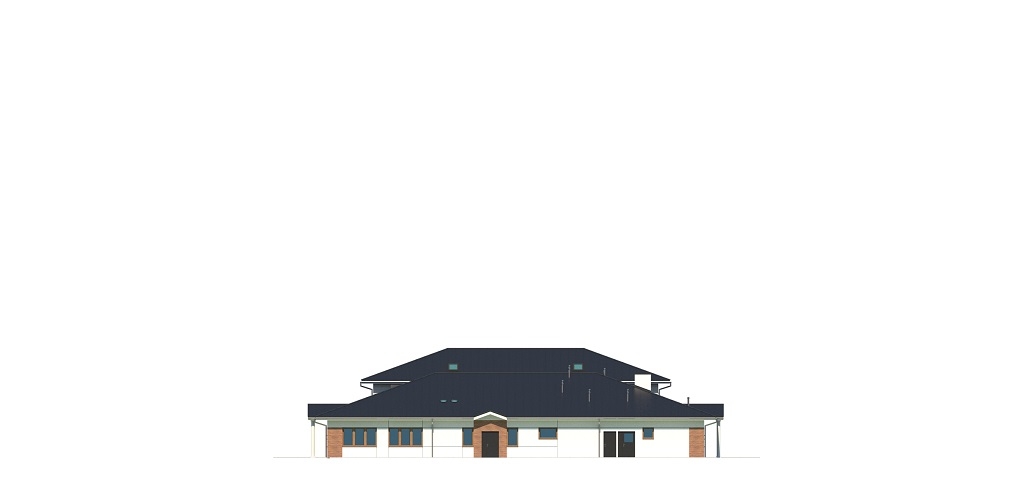

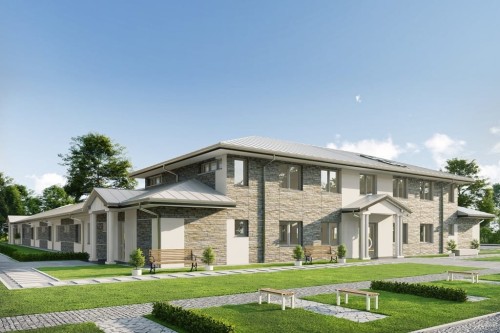

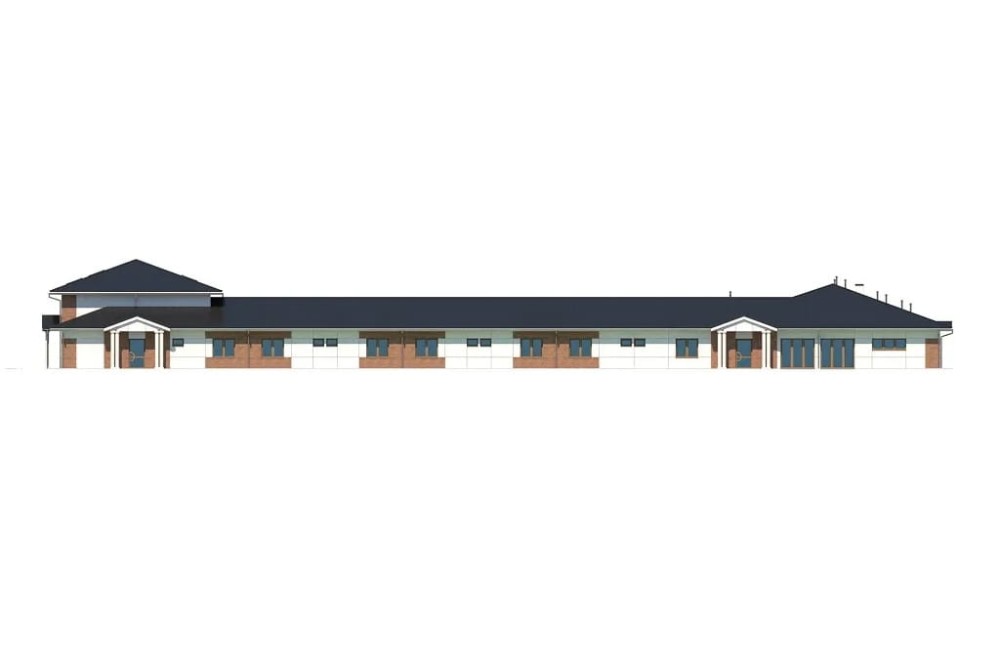

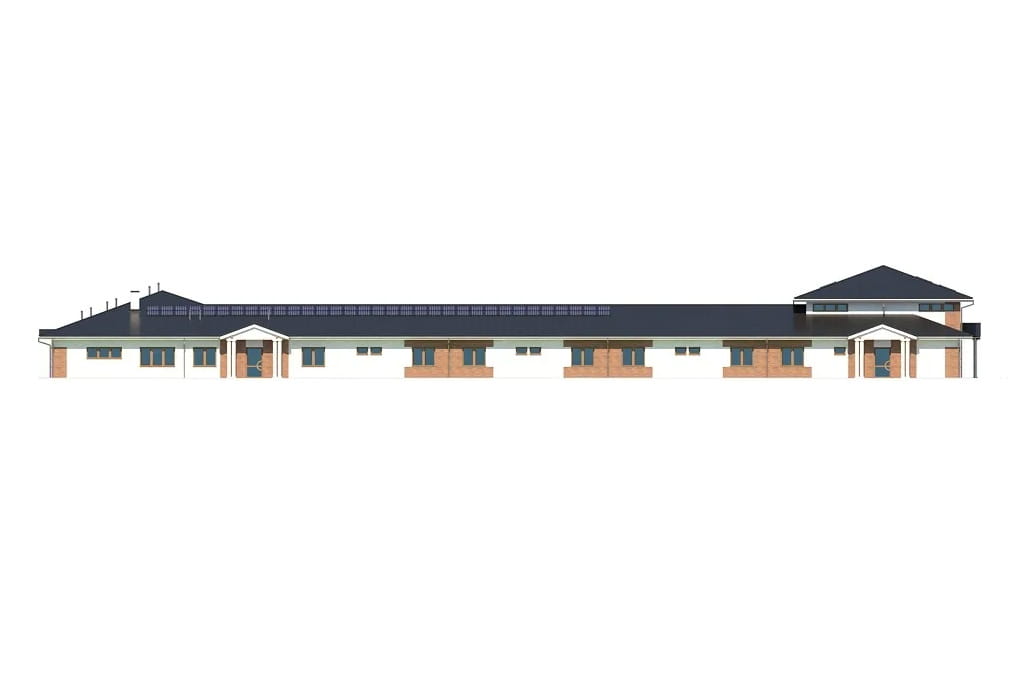

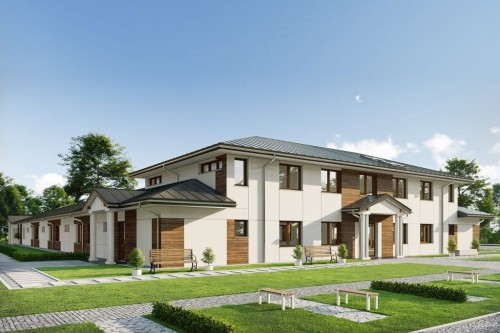

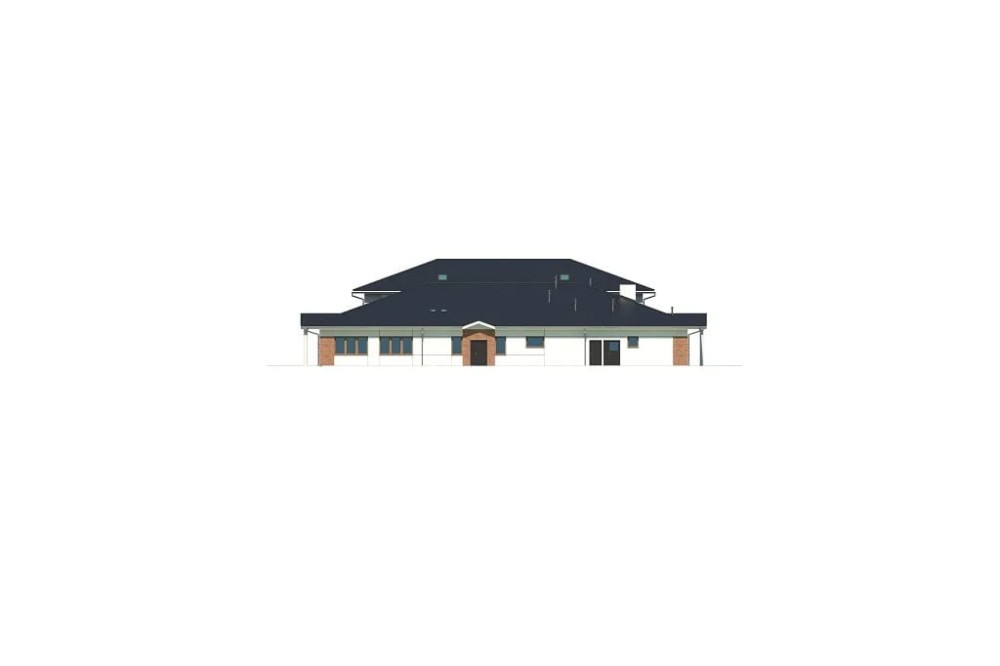

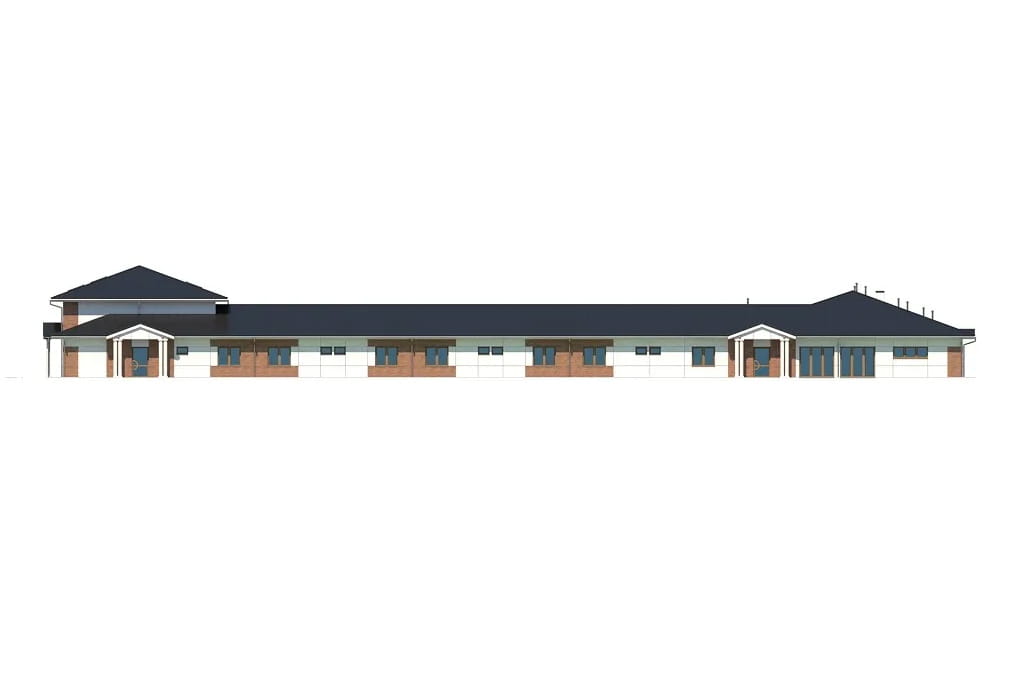

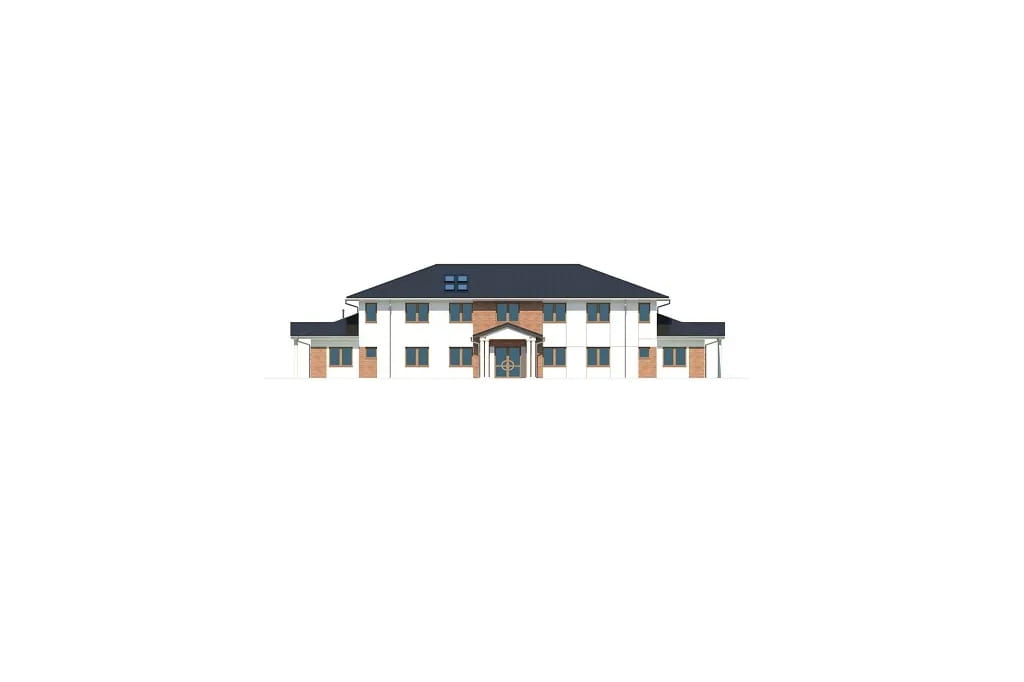

Elewacje
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne: bloczki z betonu komórkowego 30 cm, styropian 18 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 20°
Ogrzewanie: paliwo stałe, gazowe
Wentylacja: mechaniczna
Pokrycie dachu: blacha dachówkowa
Powierzchnia dachu: 2124 m2
Program:
Parter: wiatrołap, hall + recepcja, klatka schodowa, 36 pokoi dla pensjonariuszy (każdy pokój z własną łazienką), WC ogólnodostępne, pomieszczenie techniczne-elektryczne, kuchnia pomocnicza, łazienka do mycia osób niepełnosprawnych, korytarz, 2 dyżurki pielęgniarskie, 4 pomieszczenia gospodarcze, kaplica, pomieszczenie rehabilitacyjne, jadalnia / sala pobytu dziennego, kuchnia, rozdzielnia kelnerska, zmywalnia, 3 magazyny, pomieszczenie chłodziarek, pomieszczenie socjalne dla pracowników kuchni + łazienka, skład opału, kotłownia, gabinet lekarski, gabinet zabiegowy, pomieszczenie na odpadki medyczne, pomieszczenie do spożywania posiłków dla personelu, 2 pomieszczenia szatniowe dla personelu z WC i natryskiem.
Piętro: klatka schodowa, korytarz, WC męskie, WC damskie, pralnia podręczna, magazyn bielizny brudnej, magazyn, pokój śniadań, pomieszczenie szatniowo-gospodarcze, 6 pomieszczeń biurowych.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o., wentylacja mechaniczna, klimatyzacja, technologia kotłowni na paliwo stałe i gaz ziemny, instalacja solarna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- kosztorys inwestorski budowlany
- projektowana charakterystyka energetyczna budynku
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 1000 - 2000
- Kąt nachylenia dachu (°) 15 - 20
- Szerokość działki/krótszy bok (m) 30 - 40
- Wysokość budynku (m) 8 - 9
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 1662.50
- Powierzchnia zabudowy (m²) 1749.37
- Szerokość budynku/krótszy bok (m) 29.50
- Długość budynku/dłuższy bok (m) 69
- Wysokość budynku (m) 8.55
- Szerokość działki/krótszy bok (m) 37.50
- Kąt nachylenia dachu (°) 20
- Rodzaj dachu wielospadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze piętro
- Liczba sypialni na parterze 31-40
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* żelbetowy
- Pokrycie dachu* blachodachówka
- Kubatura (m³) 8597.80
- Liczba kondygnacji 2
- Rodzaj ogrzewania gazowe / paliwo stałe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 28.84
- Wentylacja* mechaniczna
- Liczba pomieszczeń 133
- Liczba wszystkich pokoi 31-40
- Liczba łazienek (bez WC) 31 - 40
Dodatkowe parametry projektu
- Winda w budynku nie
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
Producentem projektu jest:
ul. Cystersów 7B, 31-553 Kraków
e-mail: kbprojekt@kbprojekt.pl
tel. 12 414 35 06
Pomocne informacje
Chcesz wprowadzić zmiany w tym projekcie?
Możemy dostosować go do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom
Chcesz dostosować ten projekt we własnym zakresie?
Sprawdź jakie zmiany są nieistotne czyli takie, ktore możesz wprowadzić na etapie budowy zobacz szczegóły >>
Nie możesz znaleźć odpowiedniego projektu?
Chętnie pomożemy. Zadzwoń do nas 12 410 49 70 lub skorzystaj z formularza kontaktowego dostępnego tutaj >>
Szukasz projektu dopasowanego do Twoich potrzeb?
Sprawdź naszą ofertę na projekty domów na indywidualne zamówienie w niezwykle atrakcyjnej cenie zobacz szczegóły >>
Potrzebujesz adaptacji projektu lub pomocy w załatwieniu formalności związanych z budową?
Nasze biuro architektoniczne oferuje pomoc w uzyskaniu pozwolenia na budowę a także wykonuje adaptacje projektów na terenie całej Polski zobacz szczegóły >>
Szukasz sprawdzonego kierownika budowy?
Oferujemy usługi naszych uprawnionych kierowników budowy, którzy przeprowadzą Cię przez cały proces budowlany, od uzyskania pozwolenia na budowę po finalne odbiory zobacz szczegóły >>
Opinie o tym projekcie
Jeśli dodałeś/-aś recenzję, a nie pojawiłą się na liście, być może oczekuje na moderację.
Wystaw opinię o produkcie
Wersja lustrzana / warianty / podobne projekty
-
Cena promocyjna 22 500,00 zł
