Projekt

Budynek gastronomiczny z zapleczem - sezonowy
Kod: LK-125
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 3 700 PLN
KUP
PROJEKT



zobacz realizacje naszych projektów

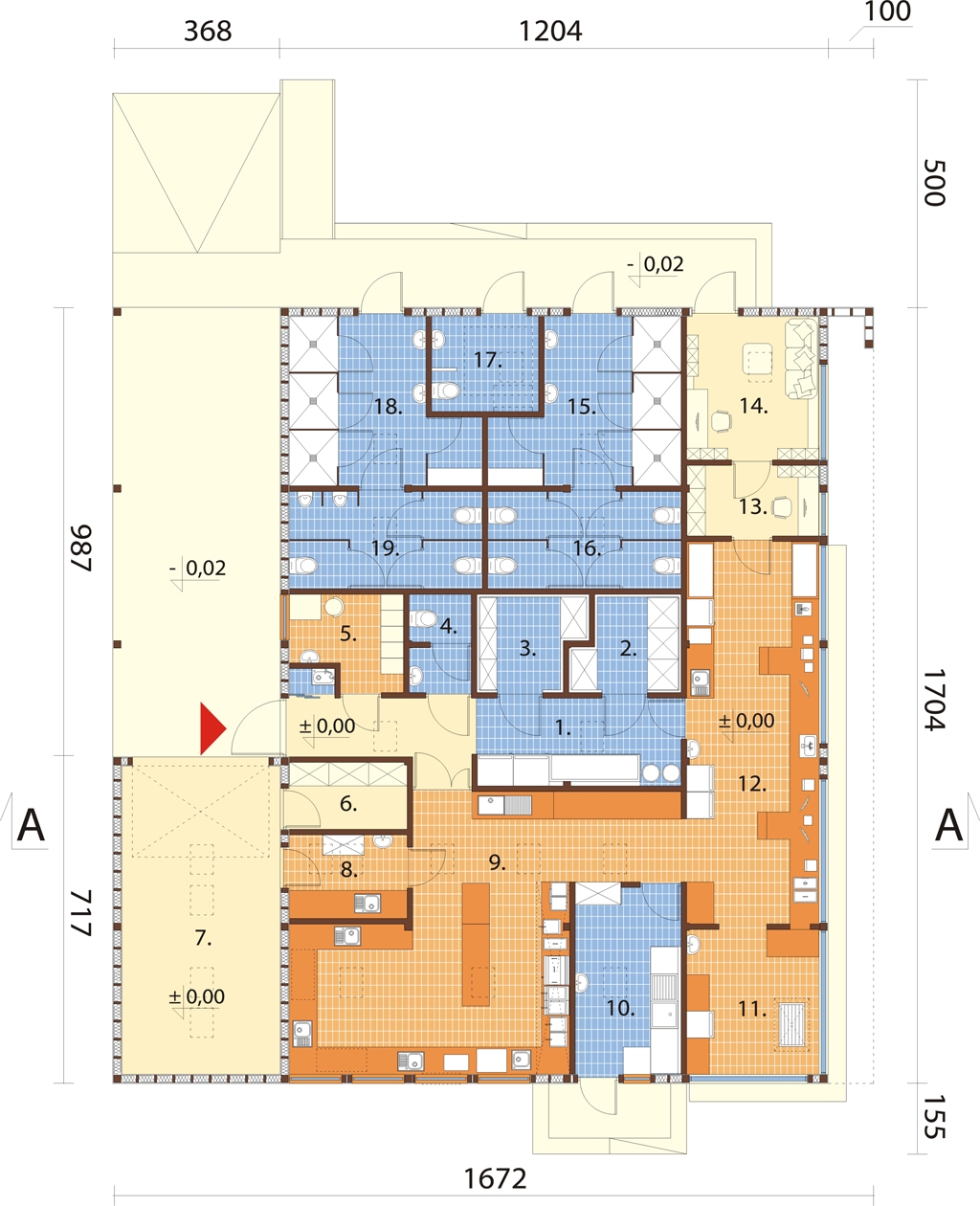

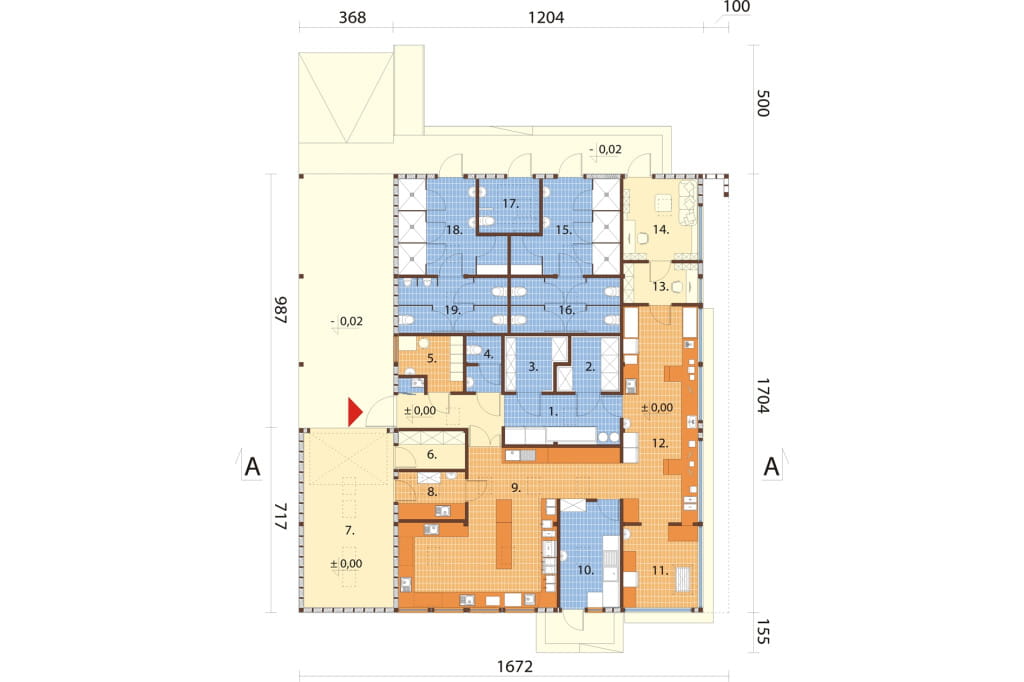

Rzut parteru



Projekt LK-125 - rzut

PARTER: 204,75 m2

1. Magazyn + komunikacja 15,50 m2
2. Chłodnia półproduktów 4,13 m2
3. Chłodnia surowców 4,14 m2
4. WC + przedsionek 2,90 m2
5. Pokój socjalny 4,69 m2
6. Magazyn na napoje 3,80 m2
7. Magazyn zewnętrzny 23,55 m2
8. Pomieszczenie obróbki warzyw 4,76 m2
9. Pomieszczenie produkcji 35,20 m2
10. Zmywalnia naczyń 9,55 m2
11. Grill 9,25 m2
12. Sala sprzedaży 24,44 m2
13. Kasa 4,50 m2
14. Pomieszczenie biurowe 9,16 m2
15. Umywalnia damska 13,06 m2
16. WC damskie 9,09 m2
17. WC dla osób niepełnospr. 4,92 m2
18. Umywalnia męska 13,04 m2
19. WC męskie 9,07 m2
POWIĘKSZ RZUT

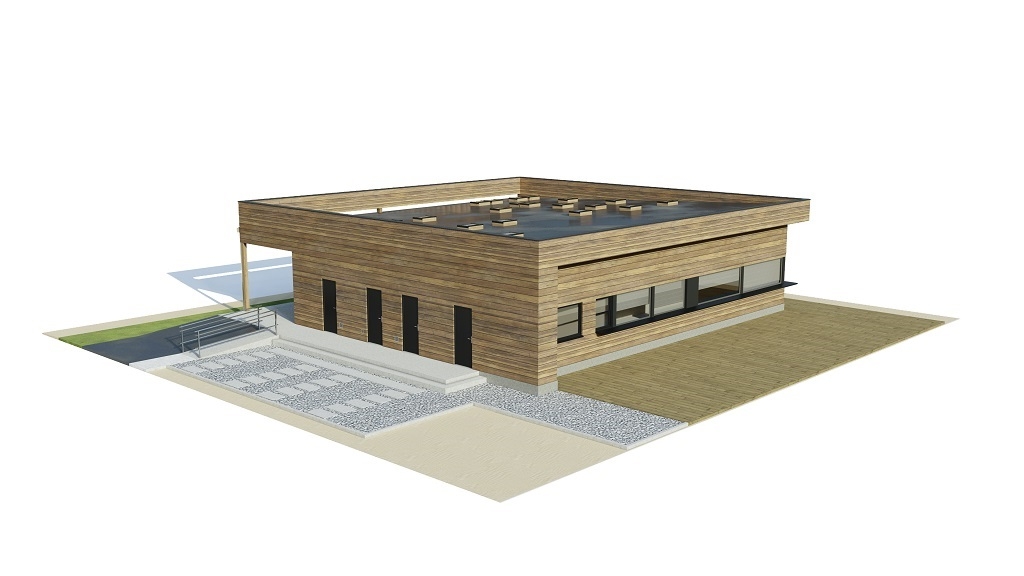

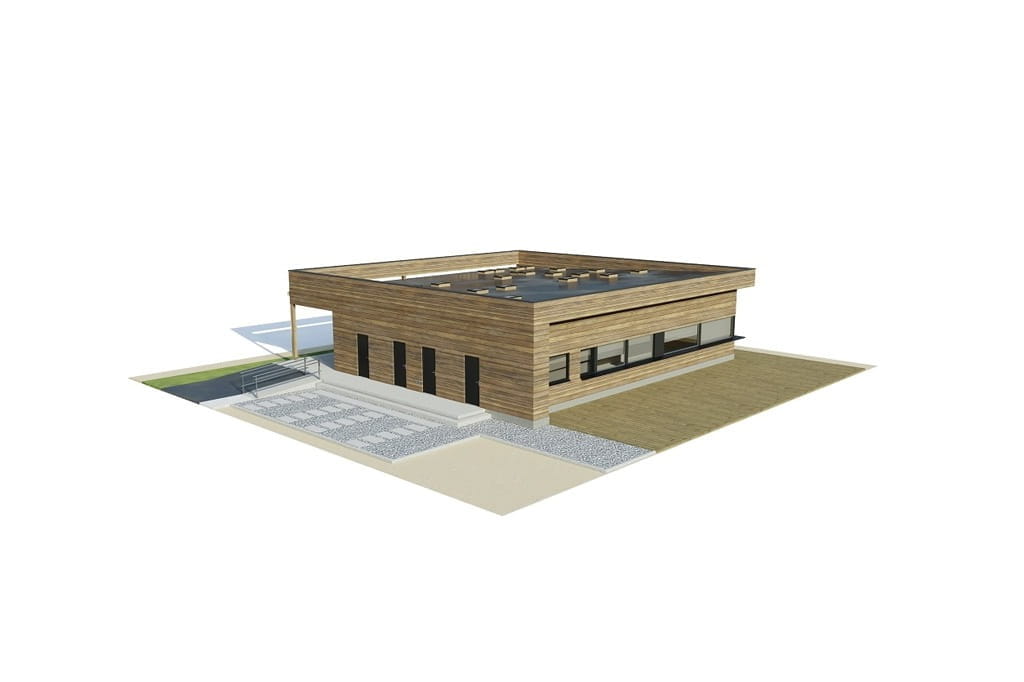

Model



Projekt LK-125 - model

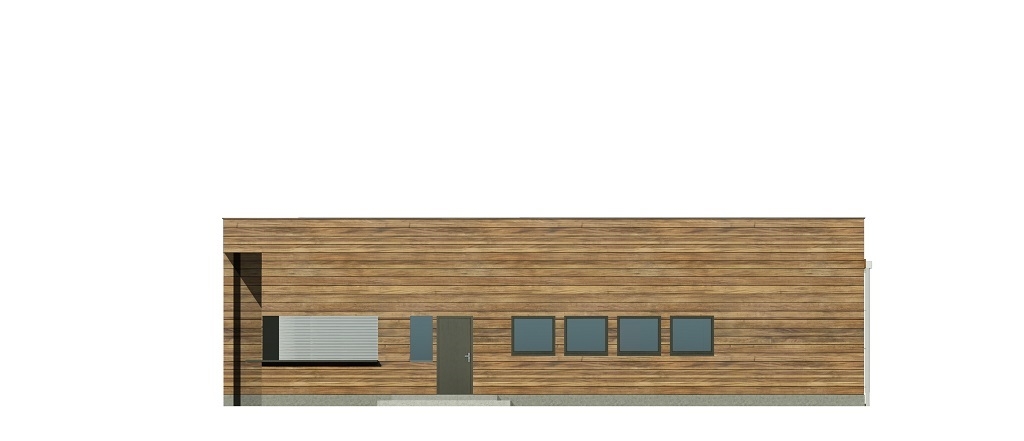

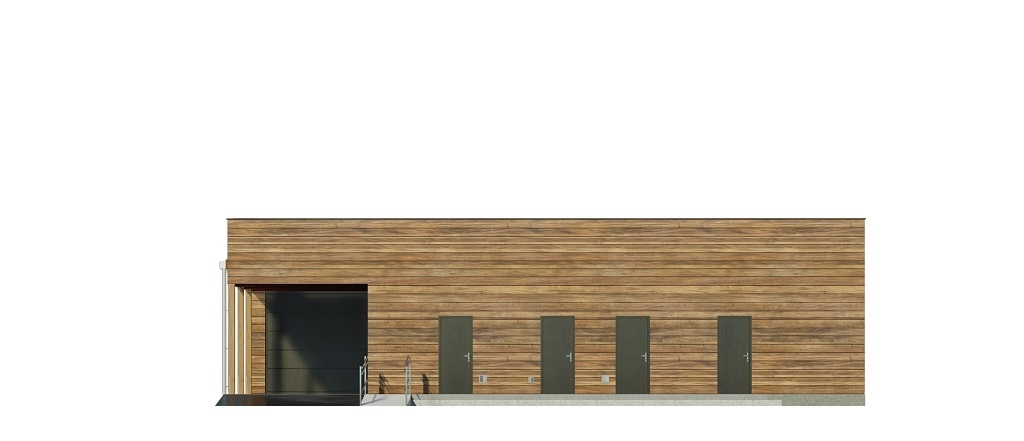

Elewacje



Projekt LK-125 - elewacja

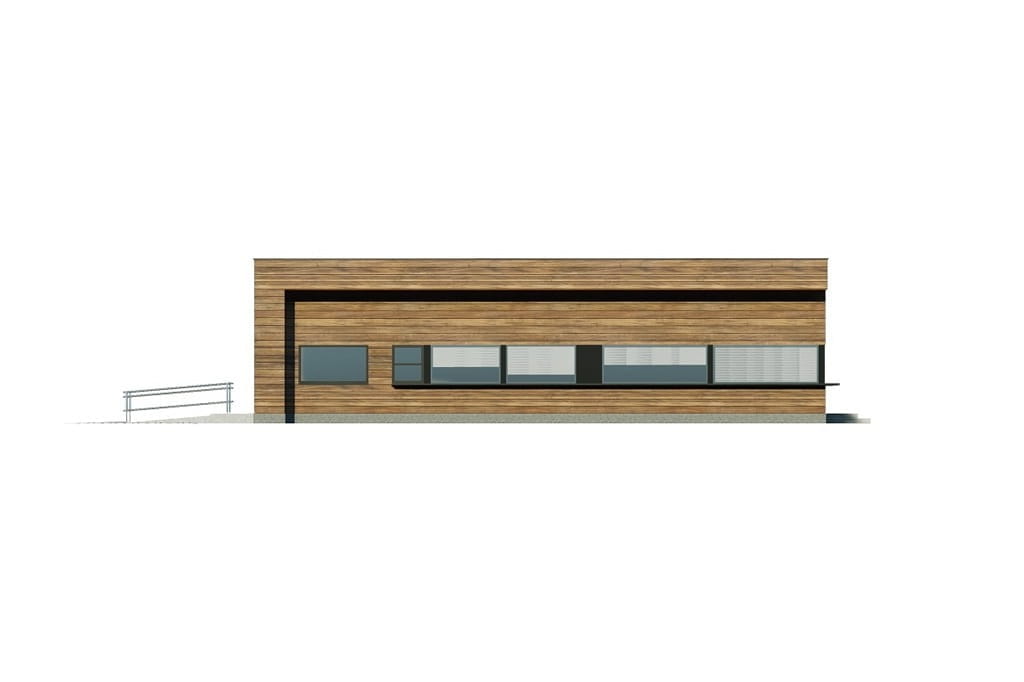

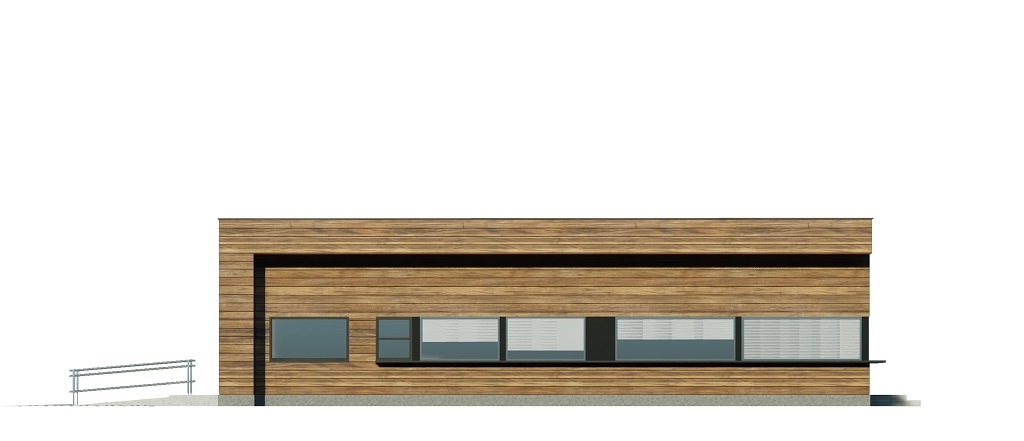

elewacja ogrodowa
Projekt LK-125 - elewacja

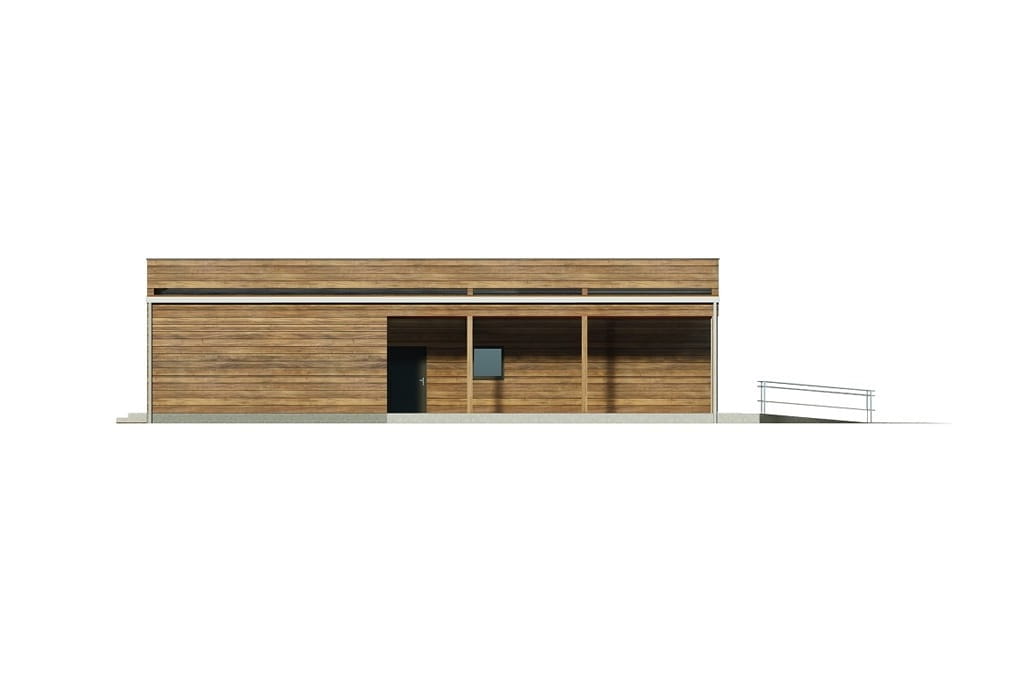

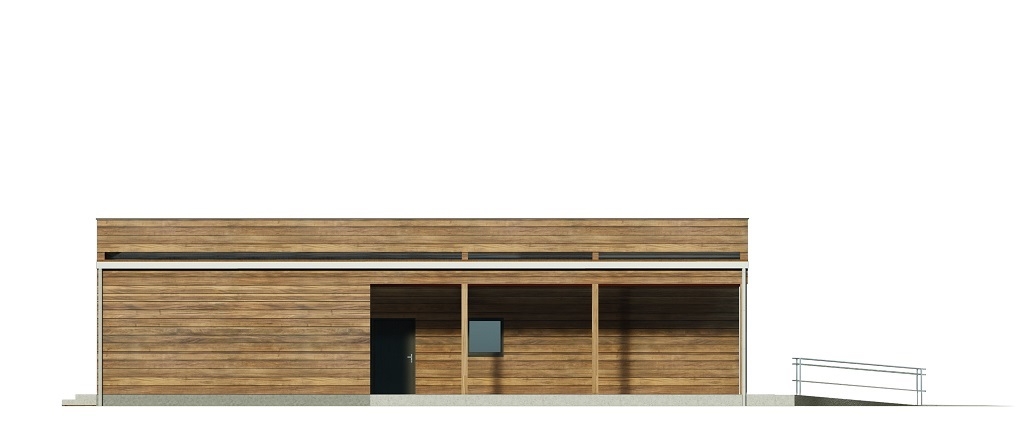

elewacja frontowa
Projekt LK-125 - elewacja

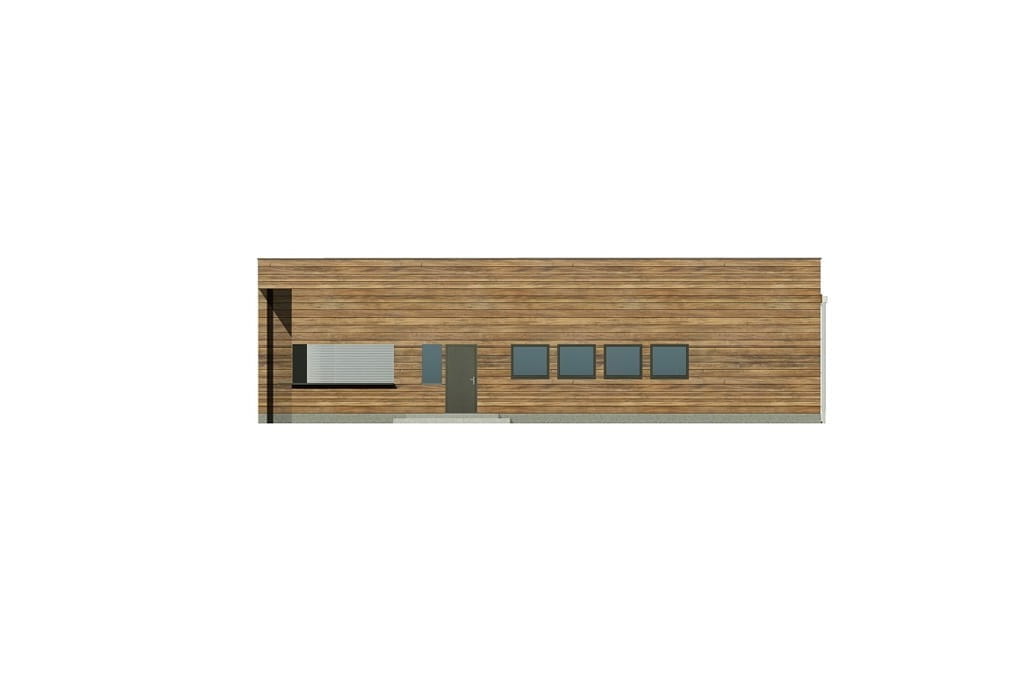

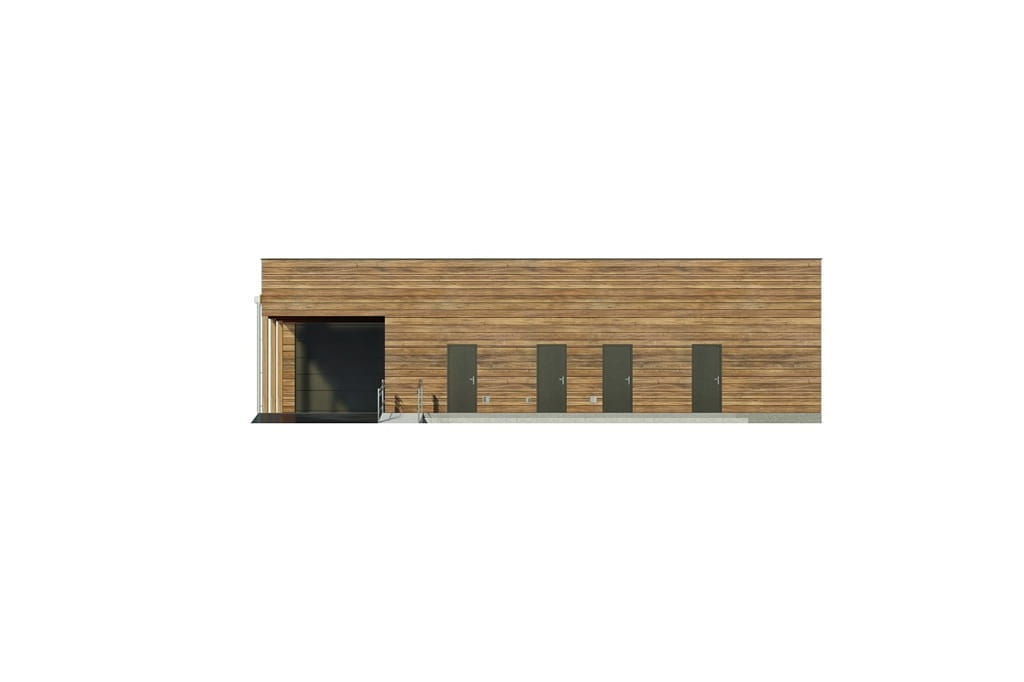

elewacja boczna
Projekt LK-125 - elewacja
elewacja boczna

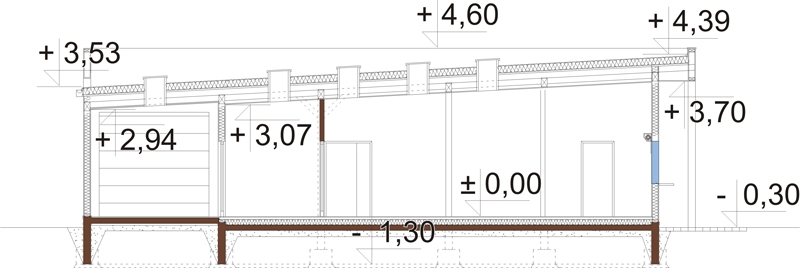

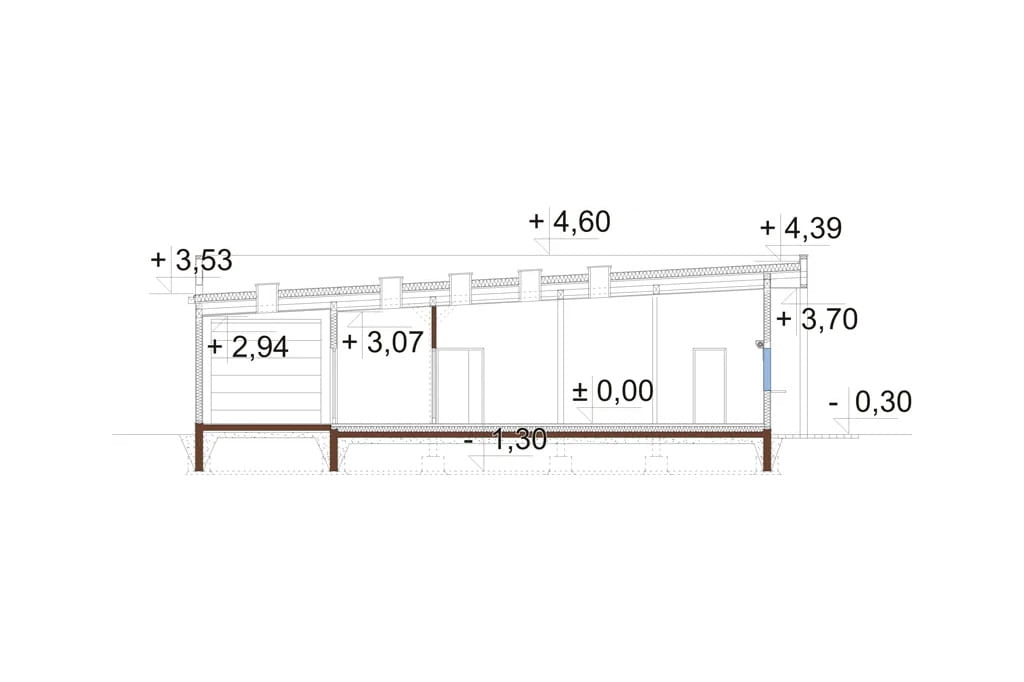

Przekrój



Projekt LK-125 - przekrój



POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku gastronomicznego z zapleczem - sezonowy LK-125
Budynek komercyjny parterowy, niepodpiwniczony, bez garażu. Obiekt jest sezonowy funkcjonujący tylko w okresie letnim - nie będzie posiadał ogrzewania. Ciepłą wodę użytkową zapewnią dla obiektu bojlery elektryczne.
W budynku produkuje się posiłki (bez spożywania ich w obiekcie).
Przewidziano węzły sanitarne dla klientów: WC damskie + natryski, WC męskie + natryski oraz WC dla osób niepełnosprawnych.
Przewidywane zatrudnienie - około 10 osób (lub więcej w zależności od potrzeb).

Technologia: drewniana
Ściany zewnętrzne: płyta OSB 1,5 cm, słupy drewniane 16x16 cm lub 5x16 cm, wełna mineralna - 16 cm - pomiędzy konstrukcją nośną, płyta OSB 1,5 cm, deski obiciowe drewniane.
Strop w budynku: stropodach
Kąt nachylenia dachu: 3°
Wentylacja: mechaniczna
Powierzchnia dachu: 273,29 m2
Program: 2 chłodnie, 3 magazyny, 4 WC, pokój socjalny, pomieszczenie obróbki warzyw, pomieszczenie produkcji, zmywalnia naczyń, grill, sala sprzedaży, kasa, pomieszczenie biurowe, umywalnia damska, 2 umywalnie.

 Powierzchnia zabudowy: 268.20 m²
Powierzchnia użytkowa: 204.75 m²
Kubatura: 993.10 m³
Szerokość działki: 23.72 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 1
Liczba pomieszczeń: 19
Kąt nachylenia dachu: 3°
Pokój na parterze: Nie
Wysokość budynku: 4.90 m
Wskaźnik energii pierwotnej: 41.21 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: gastronomiczne, komercyjne, projekt budynku usługowego, projekt budynku gastronomicznego, drewniane
Technologia: drewniana

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 3 700 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :

  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, wentylacja mechaniczna)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • zestawienie materiałów budowlanych
  • zestawienie elementów konstrukcji drewnianych
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie
Producentem projektu jest:
KB Projekt Biuro Architektoniczne
ul. Cystersów 7B, 31-553 Kraków
e-mail: kbprojekt@kbprojekt.pl
tel. 12 414 35 06

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
