Projekt prywatnego domu opieki dla osób starszych
Kod: LK-124
Zadzwoń do nas!
PN - PT od 8 do 16: 780 001 242,
508 037 512
KOSZTORYS
PROJEKTU DODAJ
DO TECZKI

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym

Projekt na zamówienie. Zapytaj o cenę.

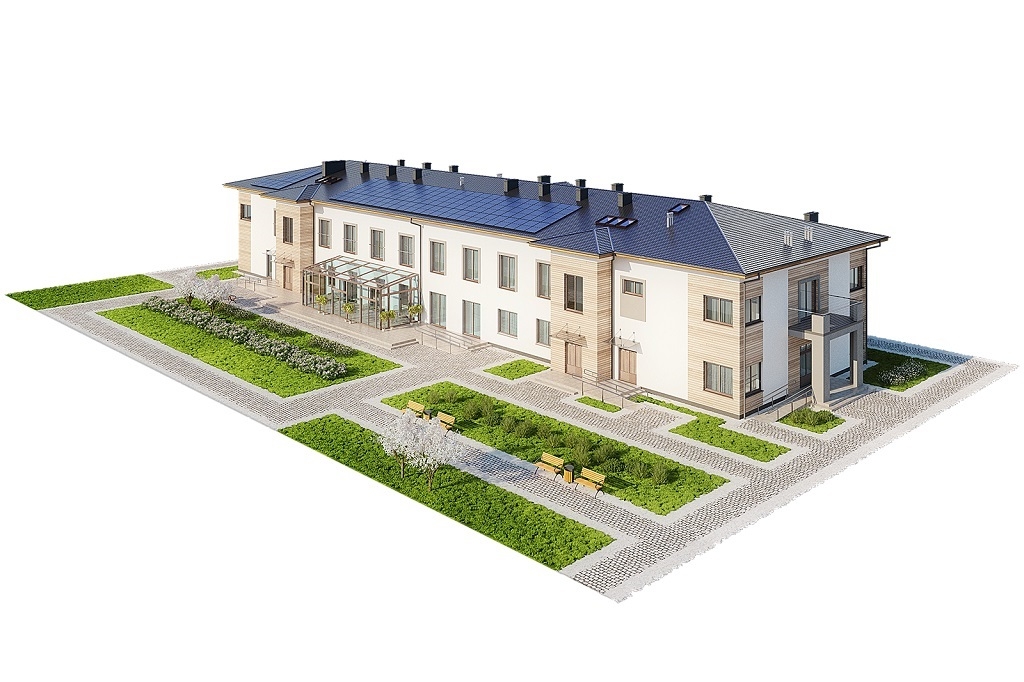

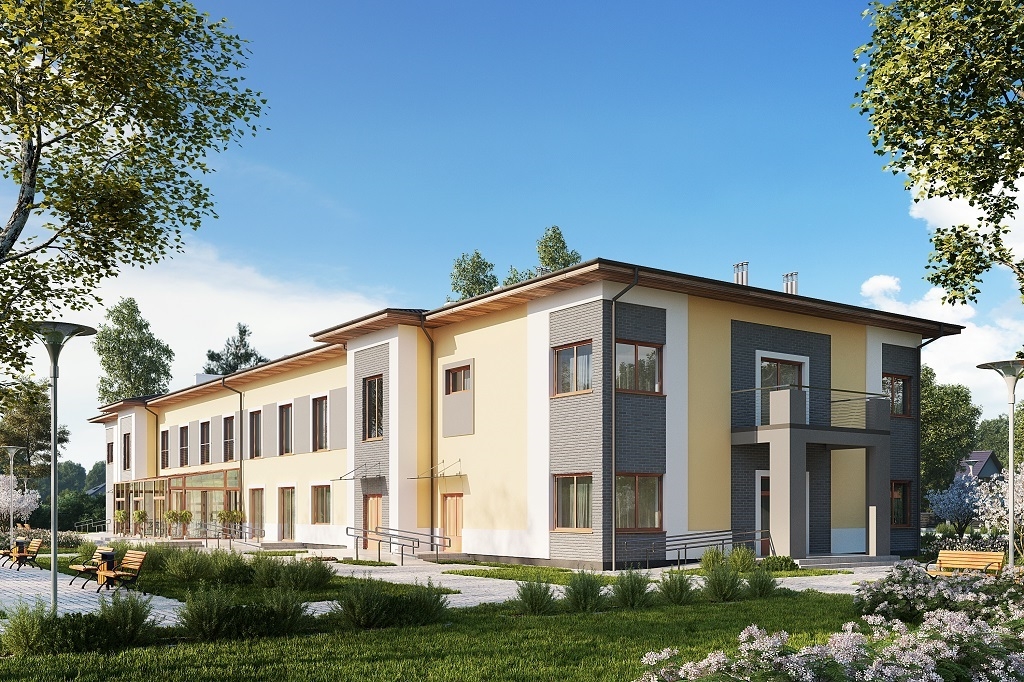

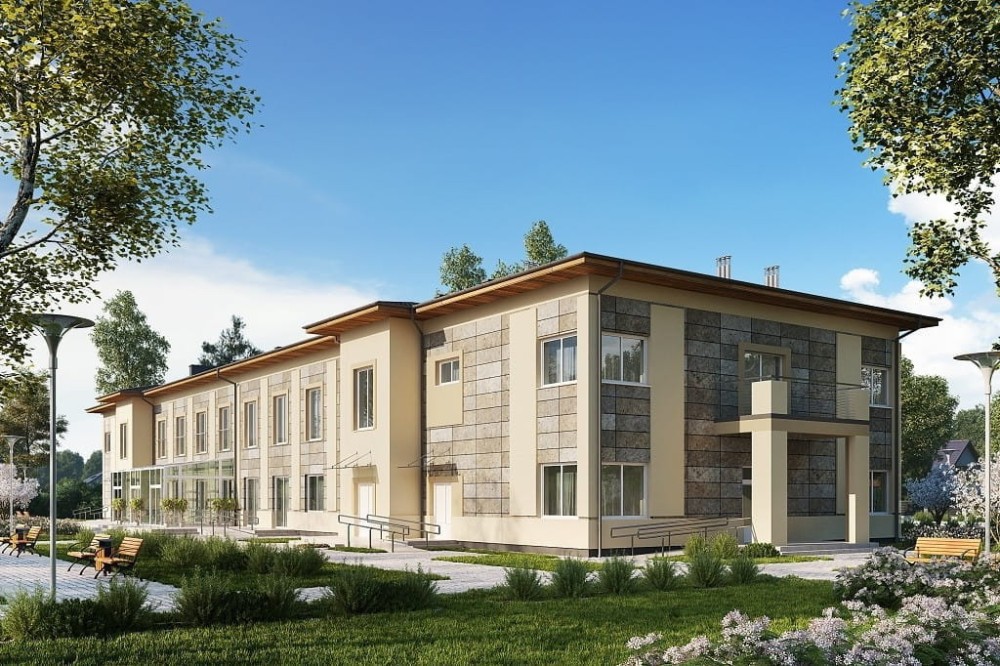

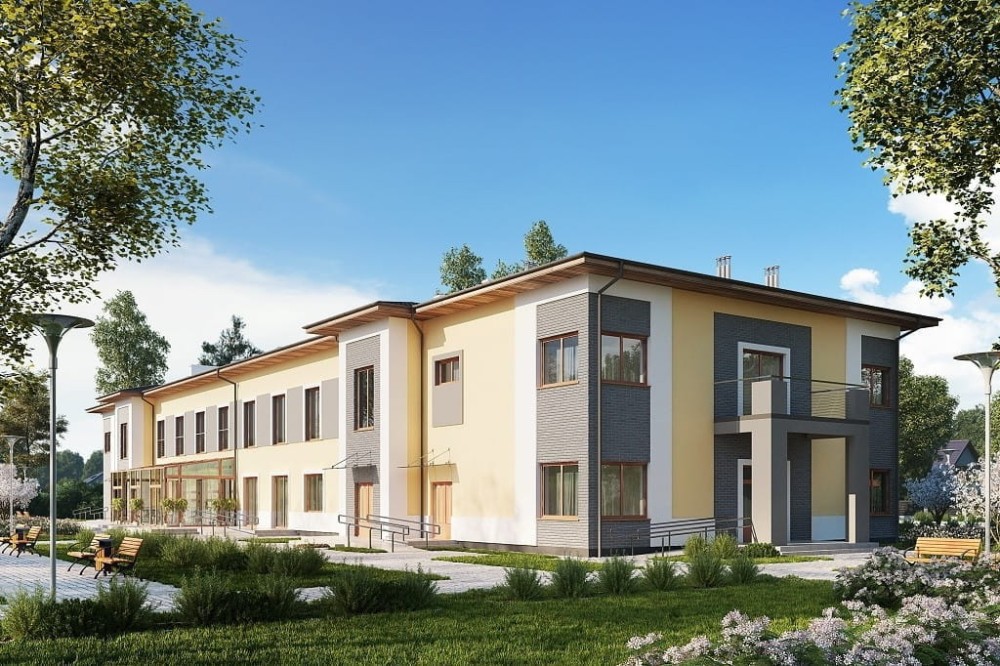

Model



Projekt LK-124 - model

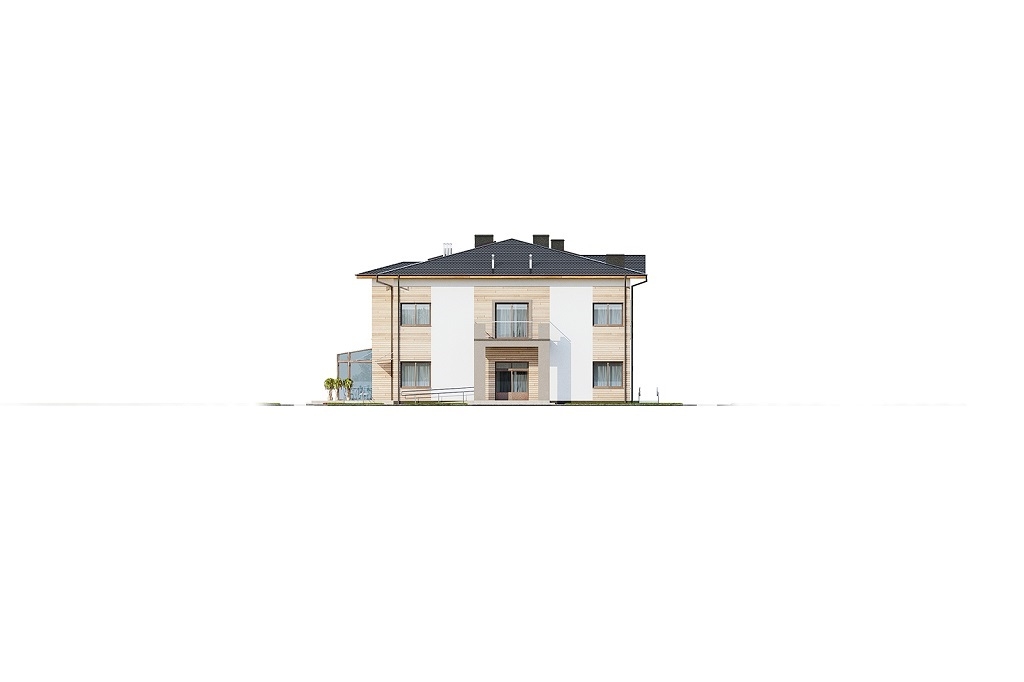

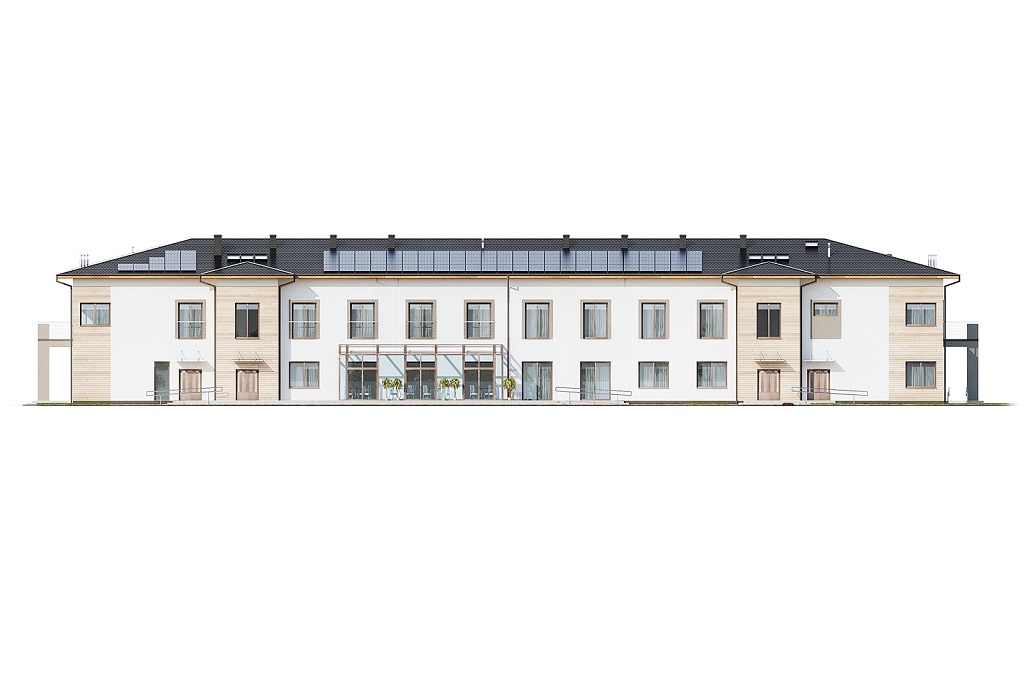

Elewacje



Projekt LK-124 - elewacja

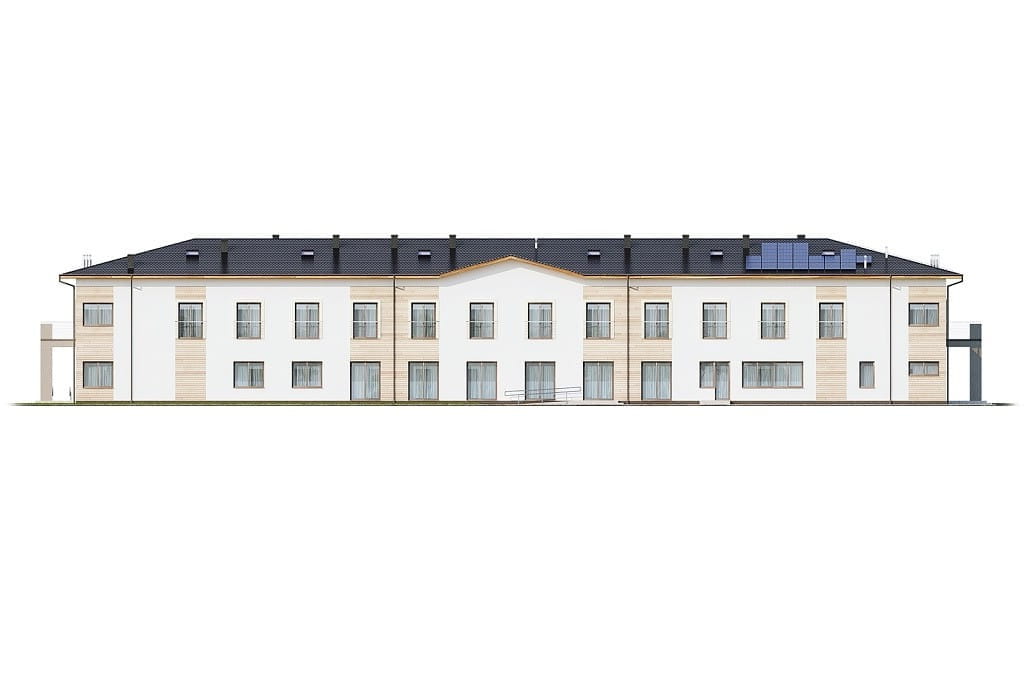

elewacja ogrodowa
Projekt LK-124 - elewacja
elewacja frontowa
Projekt LK-124 - elewacja

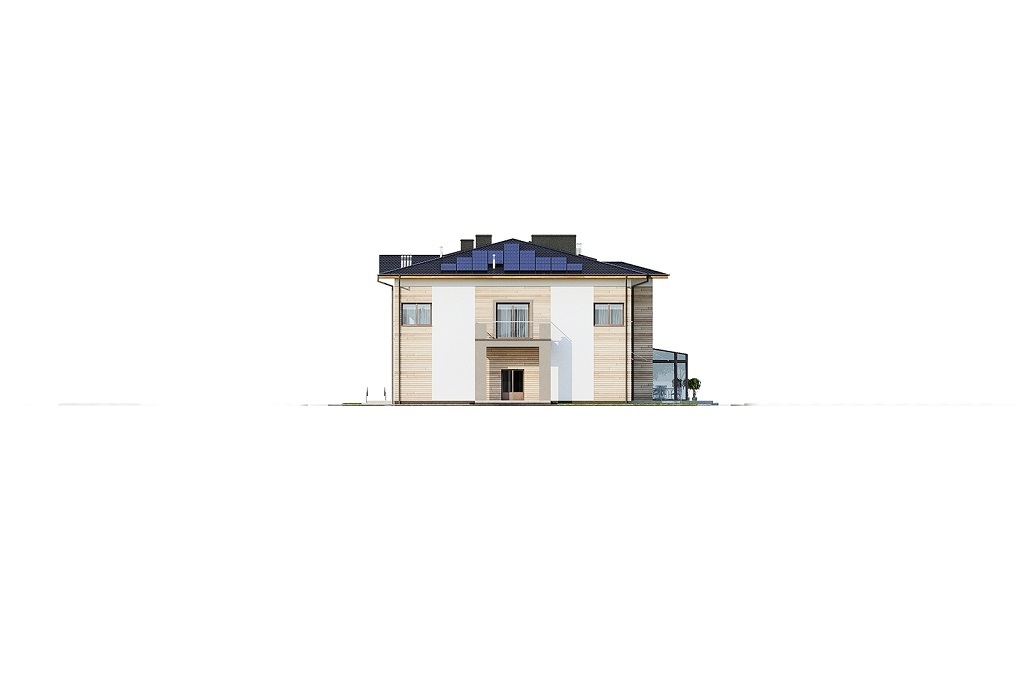

elewacja boczna
Projekt LK-124 - elewacja
elewacja boczna

zobacz realizacje naszych projektów

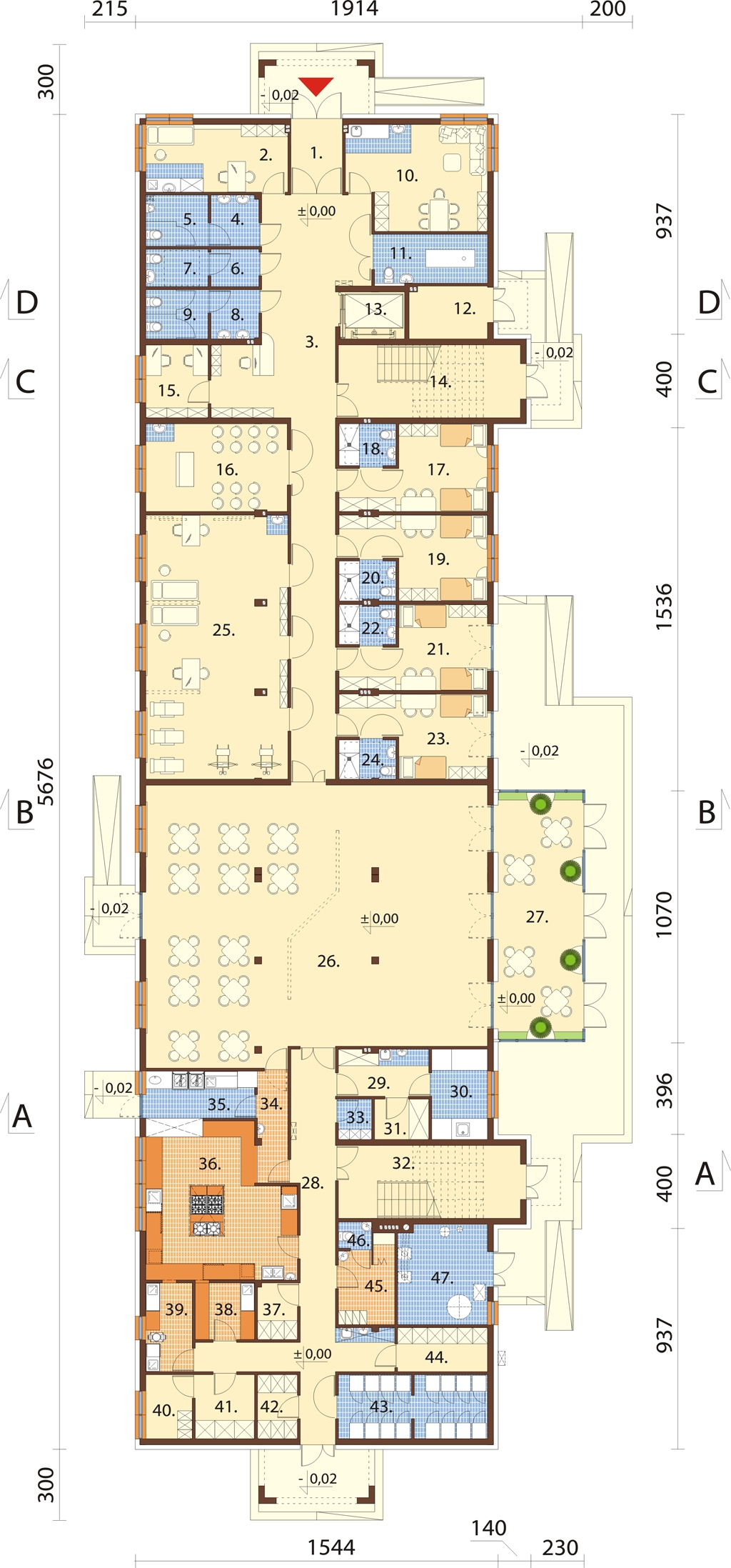

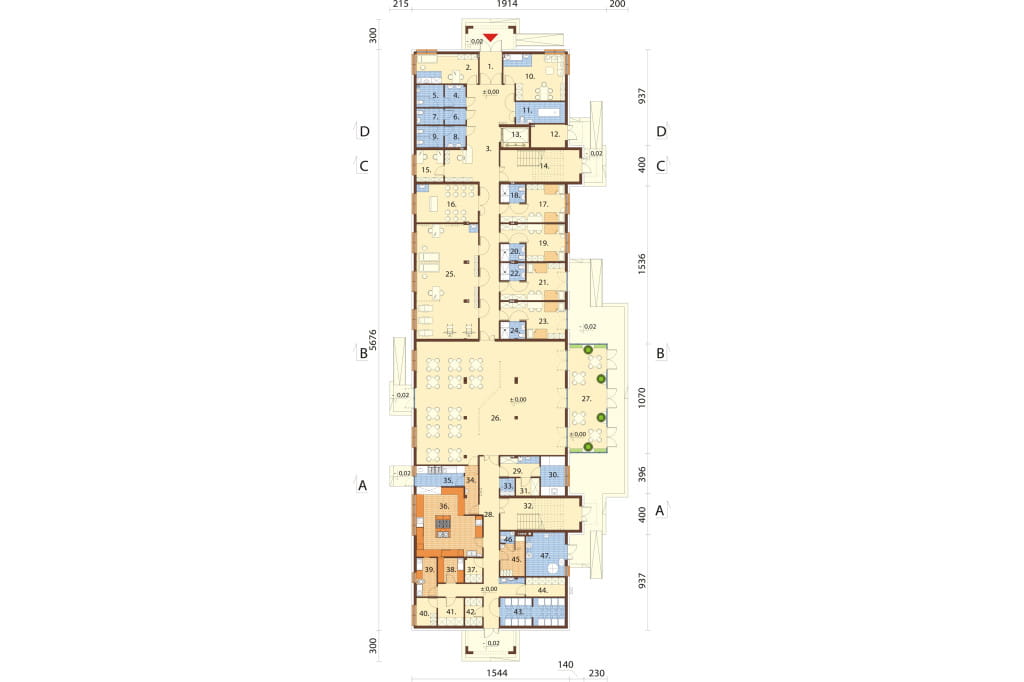

Rzut parteru



Projekt LK-124 - rzut

PARTER: 797,65 m2

1. Wiatrołap 6,67 m2
2. Gabinet doraź. pomocy med. 17,02 m2
3. Hall + recepcja 70,30 m2
4. Przedsionek 4,24 m2
5. WC męskie 5,58 m2
6. Przedsionek 3,11 m2
7. WC dla osób niepełnosprawnych 4,06 m2
8. Przedsionek 4,11 m2
9. WC damskie 5,37 m2
10. Pokój lekarsko - pielęgniarski 24,98 m2
11. Łazienka do mycia osób niepeł. 9,87 m2
12. Pom. techniczne 7,20 m2
13. Szyb windy 5,50 m2
14. Klatka schodowa 23,59 m2
15. Biuro 7,98 m2
16. Kaplica 22,05 m2
17. Pokój 2 osobowy 18,23 m2
18. Łazienka 4,15 m2
19. Pokój 2 osobowy 17,92 m2
20. Łazienka 3,89 m2
21. Pokój 2 osobowy 17,90 m2
22. Łazienka 3,89 m2
23. Pokój 2 osobowy 17,80 m2
24. Łazienka 3,87 m2
25. Gabinet rehab. - terap. 67,16 m2
26. Świetlica / jadalnia 165,96 m2
27. Ogród zimowy 37,79 m2
28. Korytarz 36,36 m2
29. Korytarz 7,35 m2
30. Pralnia podręczna 8,89 m2
31. Magazyn bielizny czystej 3,80 m2
32. Klatka schodowa 23,59 m2
33. Pom. gosp. 2,31 m2
34. Rozdzielnia kelnerska 5,88 m2
35. Zmywalnia 8,99 m2
36. Kuchnia 38,05 m2
37. Magazyn 3,90 m2
38. Obróbka mięsa 5,90 m2
39. Obróbka warzyw / jaj 7,25 m2
40. Magazyn 5,21 m2
41. Magazyn 6,69 m2
42. Magazyn 4,46 m2
43. Pom. chłodziarek / zamrażarek 16,69 m2
44. Magazyn 6,97 m2
45. Pom. socjalne dla prac. kuchni 7,91 m2
46. WC 1,49 m2
47. Kotłownia 15,77 m2
POWIĘKSZ RZUT

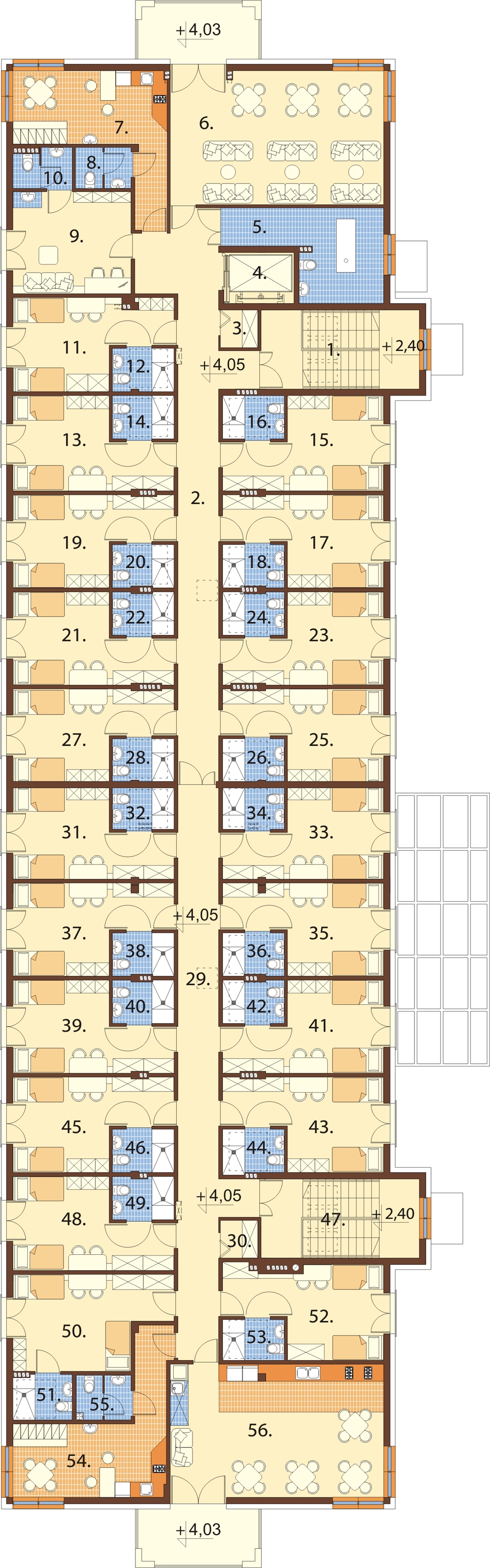

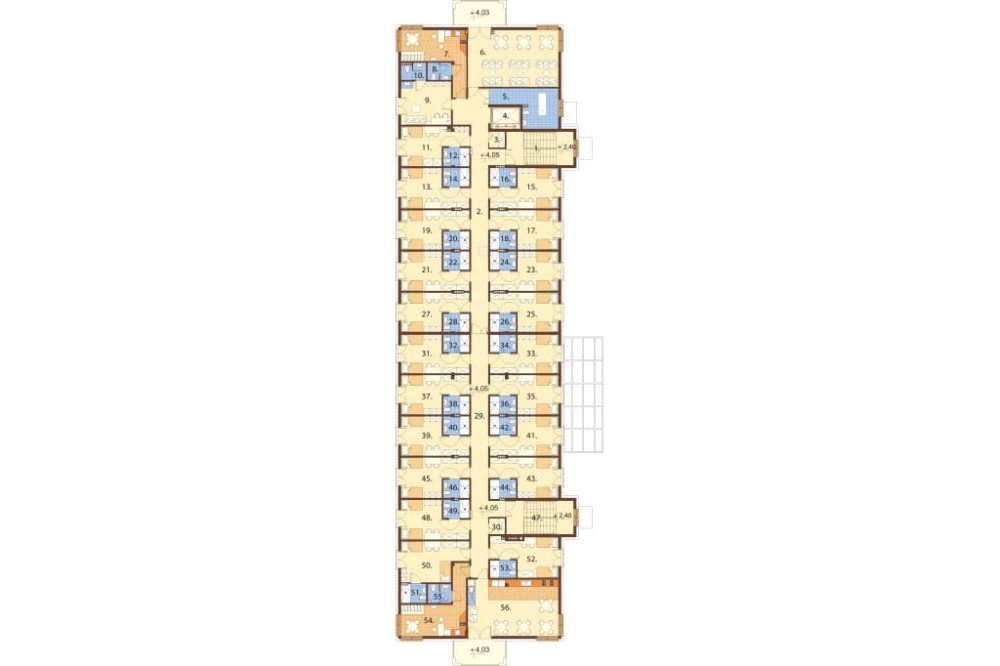

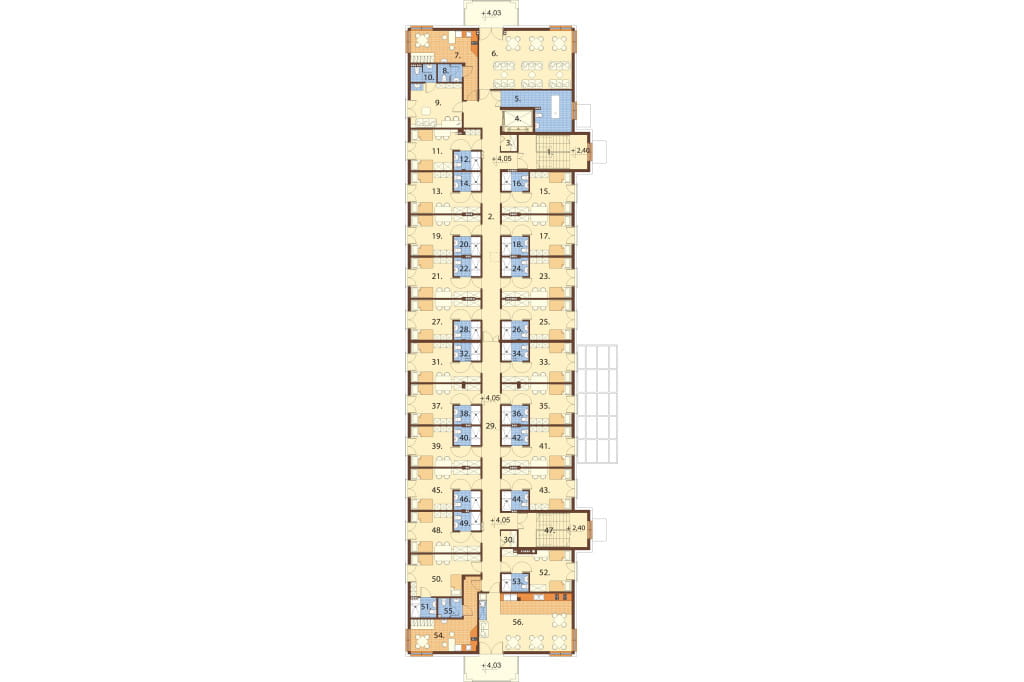

Rzut poddasza



Projekt LK-124 - rzut

PODDASZE: 730,13 m2

1. Klatka schodowa 14,16 m2
2. Korytarz 41,46 m2
3. Szafa na bieliznę brudną 2,07 m2
4. Szyb windy 5,52 m2
5. Łazienka do mycia osób niepeł. 16,33 m2
6. Pokój odwiedzin / gościnny 43,38 m2
7. Pokój socjal. personelu pomoc. 21,10 m2
8. WC 3,30 m2
9. Dyżurka pielęgniarska 18,15 m2
10. Łazienka 3,28 m2
11. Pokój 2 osobowy 17,85 m2
12. Łazienka 3,95 m2
13. Pokój 2 osobowy 18,42 m2
14. Łazienka 3,95 m2
15. Pokój 2 osobowy 18,42 m2
16. Łazienka 3,95 m2
17. Pokój 2 osobowy 17,88 m2
18. Łazienka 3,87 m2
19. Pokój 2 osobowy 17,88 m2
20. Łazienka 3,88 m2
21. Pokój 2 osobowy17,87 m2
22. Łazienka 3,88 m2
23. Pokój 2 osobowy 17,85 m2
24. Łazienka 3,87 m2
25. Pokój 2 osobowy 17,74 m2
26. Łazienka 3,87 m2
27. Pokój 2 osobowy 17,76 m2
28. Łazienka 3,87 m2
29. Korytarz 37,15 m2
30. Szafa na bieliznę czystą 2,07 m2
31. Pokój 2 osobowy 17,65 m2
32. Łazienka 3,77 m2
33. Pokój 2 osobowy 17,65 m2
34. Łazienka 3,77 m2
35. Pokój 2 osobowy 17,84 m2
36. Łazienka 3,88 m2
37. Pokój 2 osobowy 17,84 m2
38. Łazienka 3,88 m2
39. Pokój 2 osobowy 17,91 m2
40. Łazienka 3,88 m2
41. Pokój 2 osobowy 17,89 m2
42. Łazienka 3,88 m2
43. Pokój 2 osobowy 18,43 m2
44. Łazienka 4,03 m2
45. Pokój 2 osobowy 18,45 m2
46. Łazienka 3,93 m2
47. Klatka schodowa 14,16 m2
48. Pokój 2 osobowy 18,18 m2
49. Łazienka 3,88 m2
50. Pokój 2 osobowy 20,21 m2
51. Łazienka 3,91 m2
52. Pokój 2 osobowy 18,20 m2
53. Łazienka 3,71 m2
54. Pokój socjalny personelu med. 21,93 m2
55. WC 3,45 m2
56. Kuchnia pomocnicza 43,13 m2

POWIĘKSZ RZUT

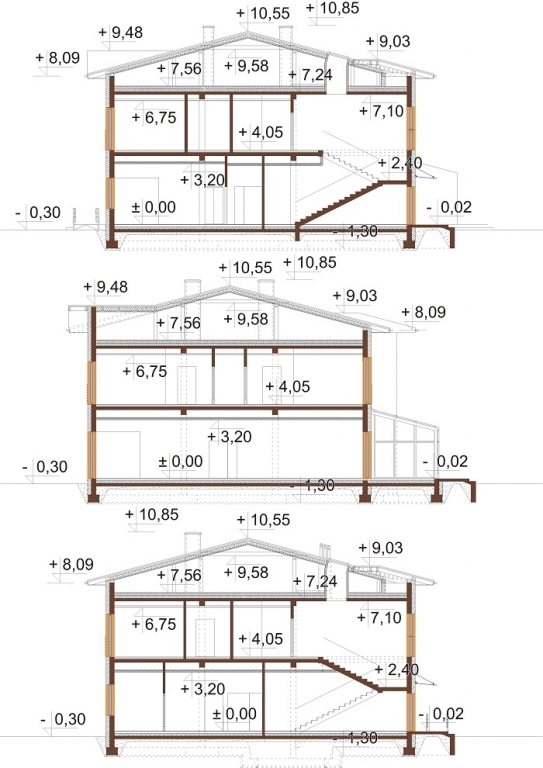

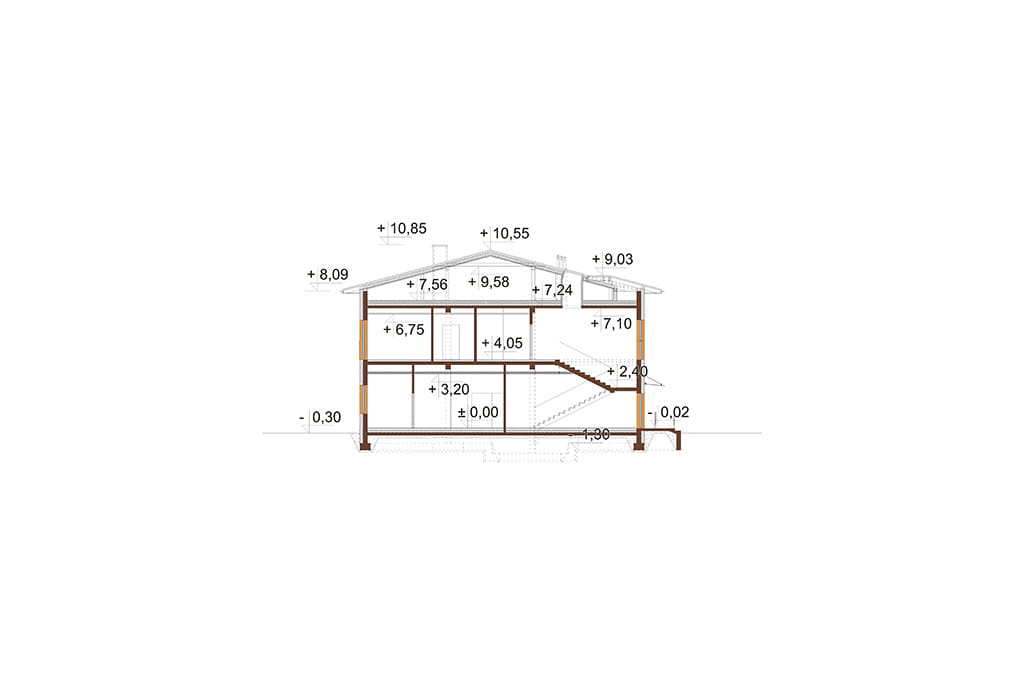

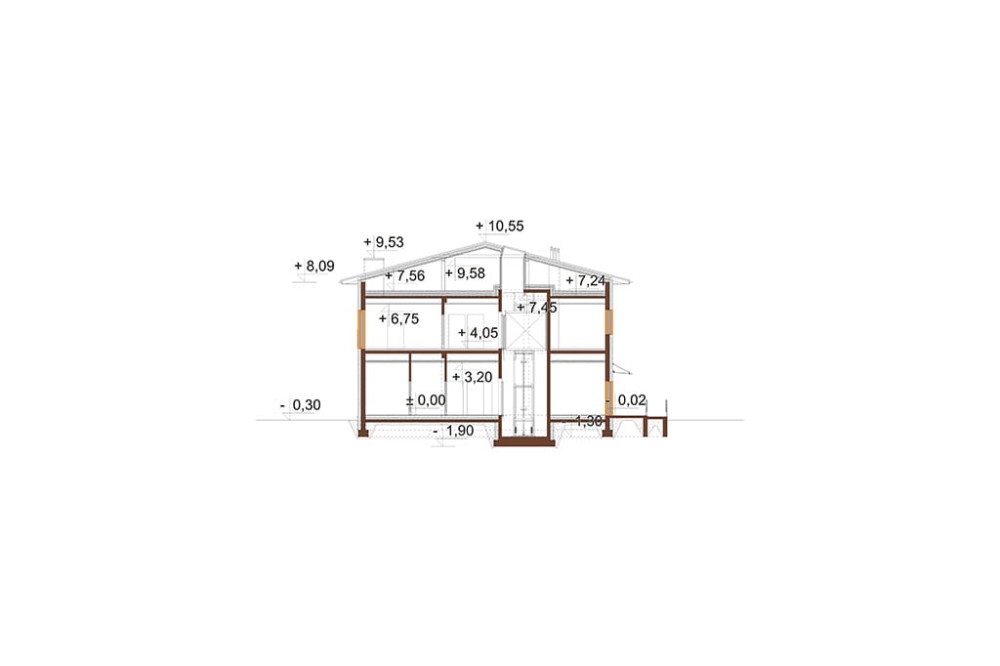

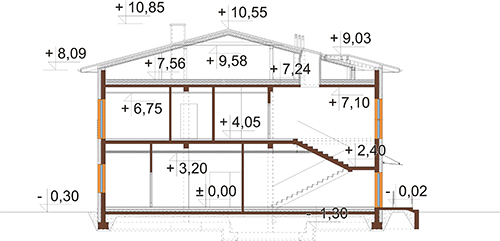

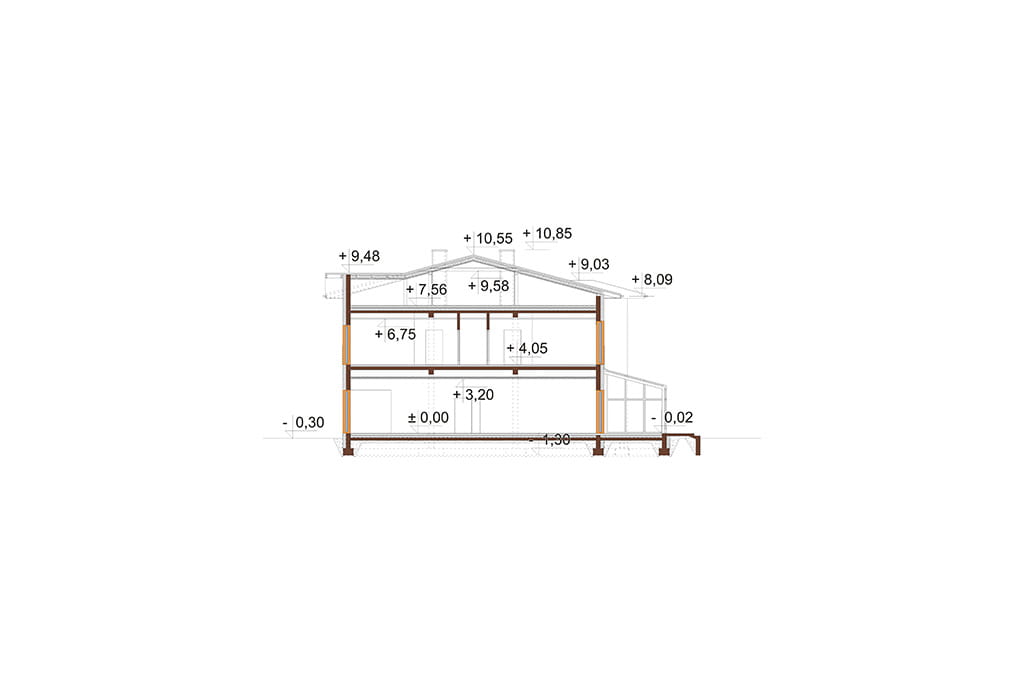

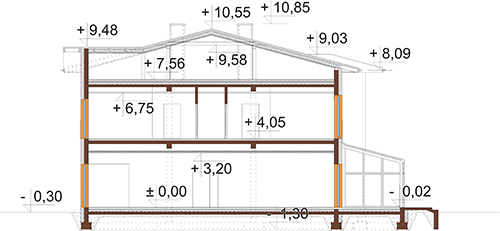

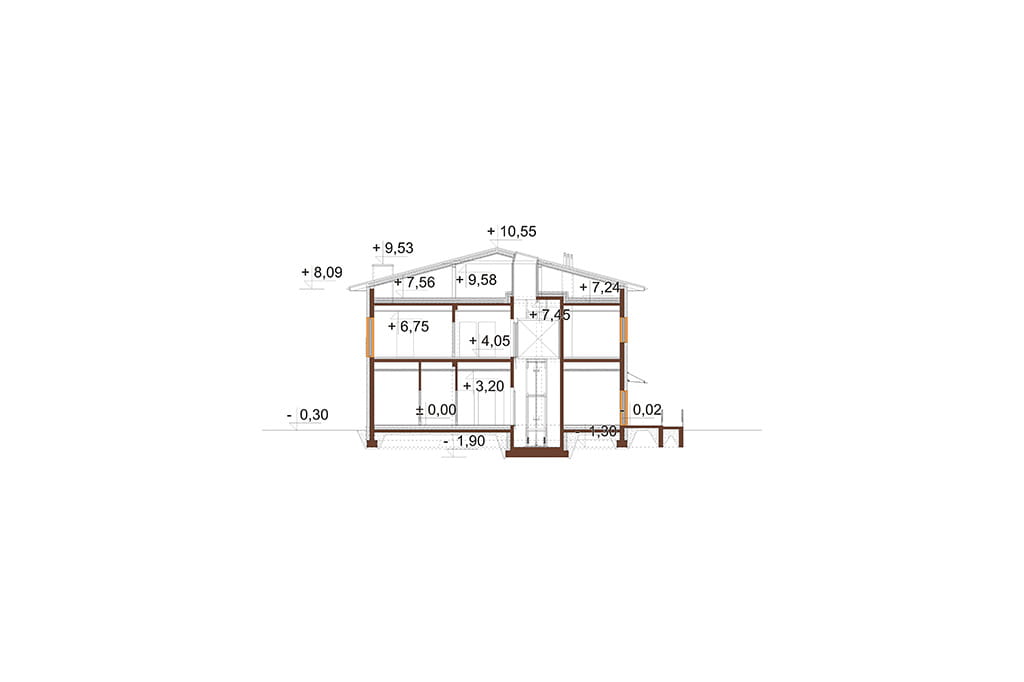

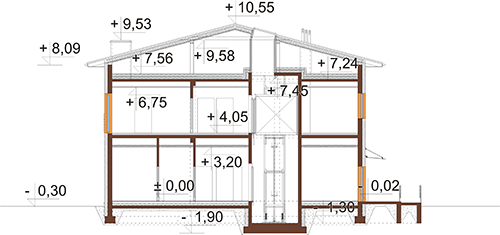

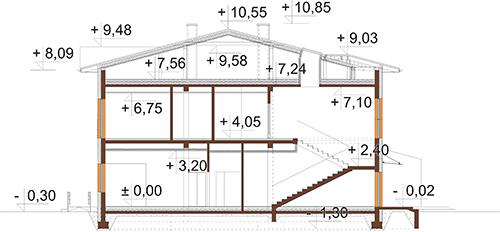

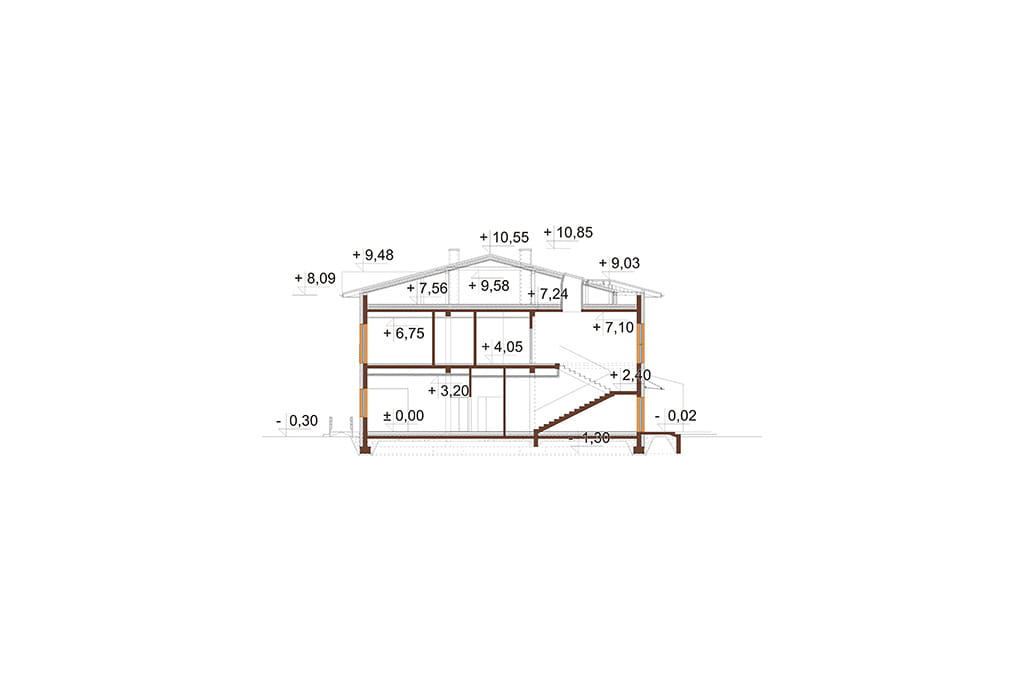

Przekrój



Projekt LK-124 - przekrój



POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku prywatnego domu opieki dla osób starszych LK-124
Budynek piętrowy, niepodpiwniczony i bez garażu. Obiekt przystosowany jest dla osób niepełnosprawnych.
Przewidywane zatrudnienie - około 20 osób (lub więcej w zależności od potrzeb).
Przewidywana ilość miejsc w pokojach - 48 osób w 24 pokojach 2 osobowych.

Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 20 cm, tynk zewnętrzny
Stropy w budynku: żelbetowy
Kąt nachylenia dachu: 15°
Ogrzewanie: kocioł na paliwo gazowe
Wentylacja: mechaniczna
Pokrycie dachu: blacha dachówkowa
Powierzchnia dach: 1070,24 m2
Program:
Parter: gabinet doraźnej pomocy medycznej, recepcja, WC, męskie, WC damskie, WC dla osób niepełnosprawnych, pokój lekarsko - pielęgniarski, łazienka do mycia osób niepełnosprawnych, pomieszczenie techniczne, biuro, kaplica, 4 pokoje dwuosobowe z łazienką, gabinet rehabilitacyjno-terapeutyczny, świetlica / jadalnia, ogród zimowy, 5 magazynów, pomieszczenia techniczne, kotłownia.
Piętro: szafa z bielizną brudną, łazienka do mycia osób niepełnosprawnych, pokój socjalny personelu pomocniczego, dyżurka pielęgniarska, 20 pokoi dwuosobowych z łazienkami, pokój socjalny personelu medycznego.




 Powierzchnia zabudowy: 927.16 m²
Powierzchnia użytkowa: 1527.78 m²
Kubatura: 8786.80 m³
Szerokość działki: 27.08 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 103
Kąt nachylenia dachu: 15°
Ilość pokoi: 23
Pokój na parterze: Tak
Wysokość budynku: 10,85 m
Rodzaj ogrzewania: kocioł gazowy
Wskaźnik energii pierwotnej: 46,66 kWh/(m²·rok)
ZAWARTOŚĆ PROJEKTU:

  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o. z kotłem gazowym, wentylacja mechaniczna)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • zestawienie materiałów budowlanych
  • zestawienie elementów więźby dachowej
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie

Oprócz wyżej opisanej zawartości części projektowej nasze Kompendium realizacji projektu zawiera szereg innych części na które składają się: „Aspekty prawne przygotowania inwestycji”, „Wzory pism i umów”,„Najczęstsze problemy w procesie budowlanym”,„Warunki uzyskiwania kredytów budowlanych”, „Najważniejsze pojęcia budowlane”,„Meblowanie i aranżacja wnętrz”, „Ogród wokół domu” i „Jak zamieszkać zgodnie z prawem”. Całość w formie wydawnictwa książkowego oprawiona jest w kartonową okładkę.

Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: piętrowe, komercyjne, projekt hotelu, projekt budynku usługowego, hotel, projekt domu spokojnej starości, dom spokojnej starości, dom opieki, projekt domu opieki, pensjonat, projekt pensjonatu
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
