Projekt

Projekt prywatnego domu opieki dla osób starszych
Kod: K-124
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 2 400 PLN
KUP
PROJEKT



zobacz realizacje naszych projektów

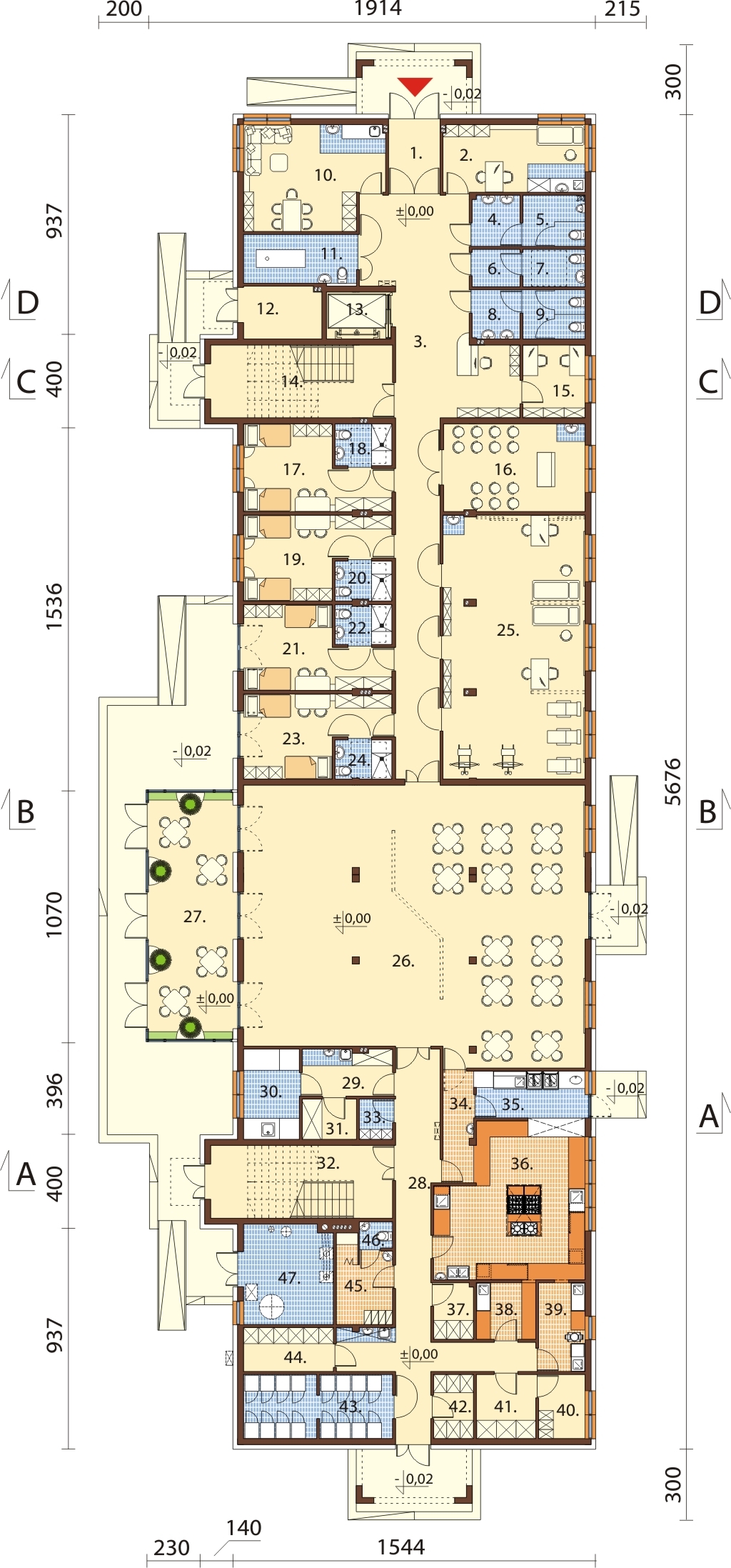

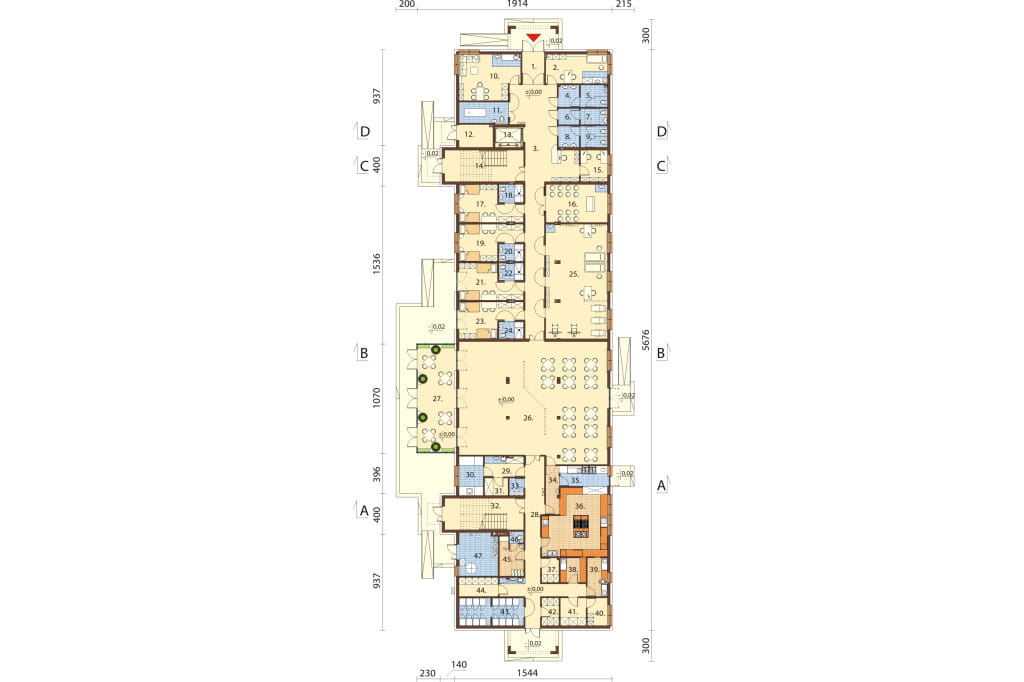

Rzut parteru



Projekt K-124 - rzut

PARTER: 797,65 m2

1. Wiatrołap 6,67 m2
2. Gabinet doraź. pomocy med. 17,02 m2
3. Hall + recepcja 70,30 m2
4. Przedsionek 4,24 m2
5. WC męskie 5,58 m2
6. Przedsionek 3,11 m2
7. WC dla osób niepełnosprawnych 4,06 m2
8. Przedsionek 4,11 m2
9. WC damskie 5,37 m2
10. Pokój lekarsko - pielęgniarski 24,98 m2
11. Łazienka do mycia osób niepeł. 9,87 m2
12. Pom. techniczne 7,20 m2
13. Szyb windy 5,50 m2
14. Klatka schodowa 23,59 m2
15. Biuro 7,98 m2
16. Kaplica 22,05 m2
17. Pokój 2 osobowy 18,23 m2
18. Łazienka 4,15 m2
19. Pokój 2 osobowy 17,92 m2
20. Łazienka 3,89 m2
21. Pokój 2 osobowy 17,90 m2
22. Łazienka 3,89 m2
23. Pokój 2 osobowy 17,80 m2
24. Łazienka 3,87 m2
25. Gabinet rehab. - terap. 67,16 m2
26. Świetlica / jadalnia 165,96 m2
27. Ogród zimowy 37,79 m2
28. Korytarz 36,36 m2
29. Korytarz 7,35 m2
30. Pralnia podręczna 8,89 m2
31. Magazyn bielizny czystej 3,80 m2
32. Klatka schodowa 23,59 m2
33. Pom. gosp. 2,31 m2
34. Rozdzielnia kelnerska 5,88 m2
35. Zmywalnia 8,99 m2
36. Kuchnia 38,05 m2
37. Magazyn 3,90 m2
38. Obróbka mięsa 5,90 m2
39. Obróbka warzyw / jaj 7,25 m2
40. Magazyn 5,21 m2
41. Magazyn 6,69 m2
42. Magazyn 4,46 m2
43. Pom. chłodziarek / zamrażarek 16,69 m2
44. Magazyn 6,97 m2
45. Pom. socjalne dla prac. kuchni 7,91 m2
46. WC 1,49 m2
47. Kotłownia 15,77 m2
POWIĘKSZ RZUT

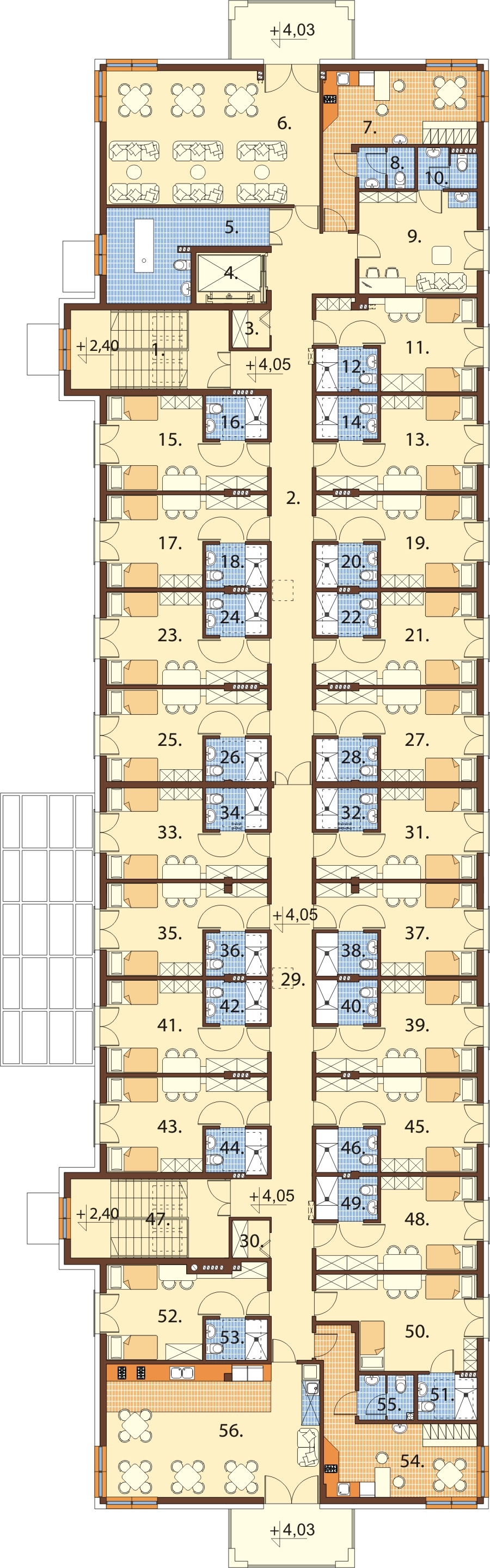

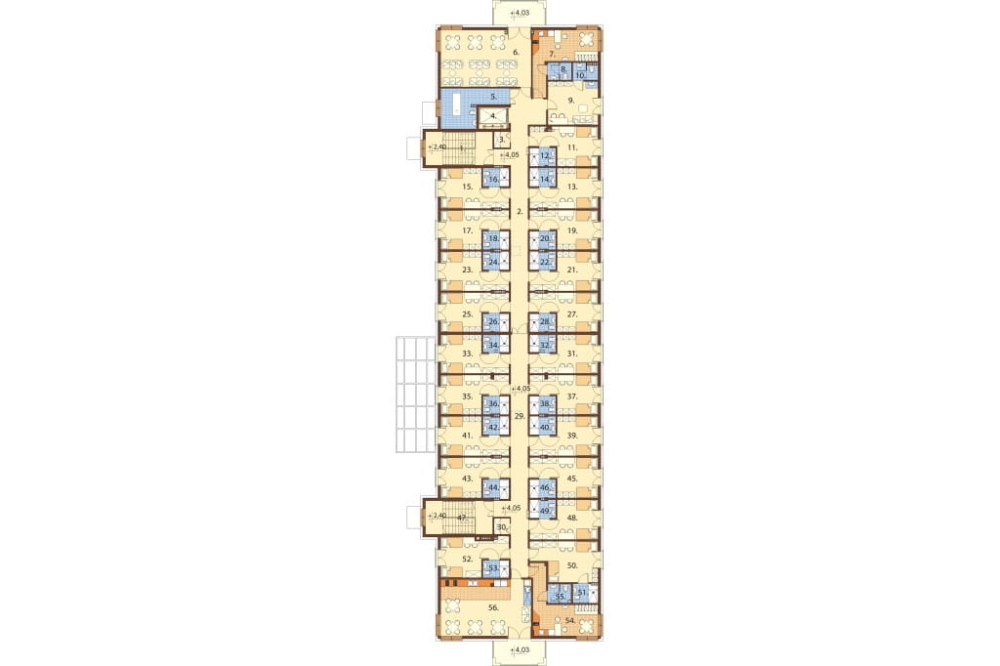

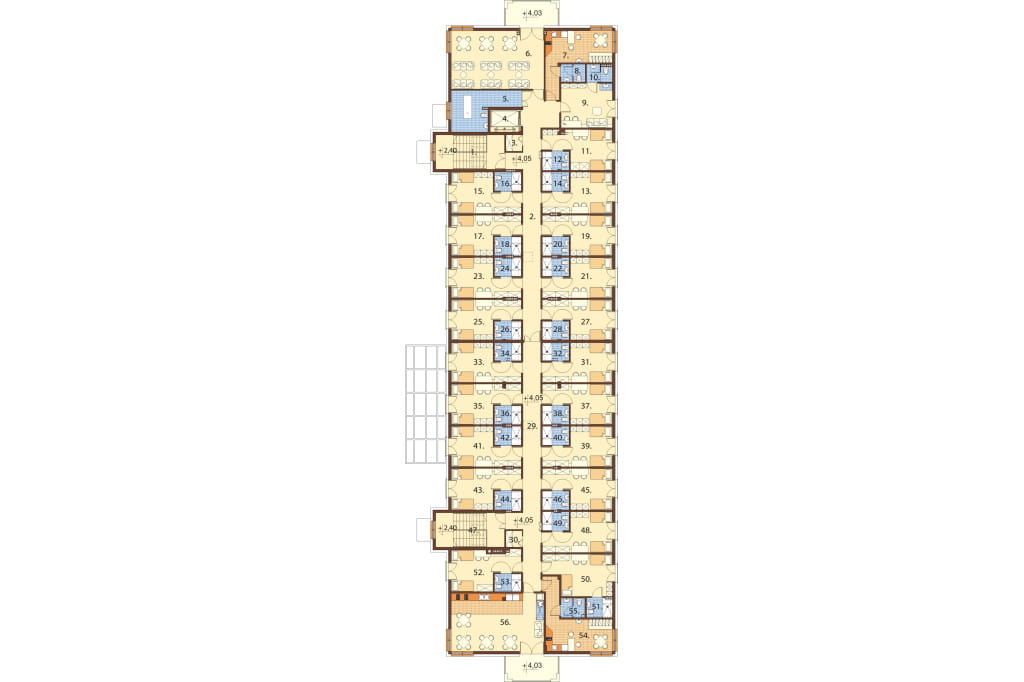

Rzut poddasza



Projekt K-124 - rzut

PODDASZE: 730,13 m2

1. Klatka schodowa 14,16 m2
2. Korytarz 41,46 m2
3. Szafa na bieliznę brudną 2,07 m2
4. Szyb windy 5,52 m2
5. Łazienka do mycia osób niepeł. 16,33 m2
6. Pokój odwiedzin / gościnny 43,38 m2
7. Pokój socjal. personelu pomoc. 21,10 m2
8. WC 3,30 m2
9. Dyżurka pielęgniarska 18,15 m2
10. Łazienka 3,28 m2
11. Pokój 2 osobowy 17,85 m2
12. Łazienka 3,95 m2
13. Pokój 2 osobowy 18,42 m2
14. Łazienka 3,95 m2
15. Pokój 2 osobowy 18,42 m2
16. Łazienka 3,95 m2
17. Pokój 2 osobowy 17,88 m2
18. Łazienka 3,87 m2
19. Pokój 2 osobowy 17,88 m2
20. Łazienka 3,88 m2
21. Pokój 2 osobowy17,87 m2
22. Łazienka 3,88 m2
23. Pokój 2 osobowy 17,85 m2
24. Łazienka 3,87 m2
25. Pokój 2 osobowy 17,74 m2
26. Łazienka 3,87 m2
27. Pokój 2 osobowy 17,76 m2
28. Łazienka 3,87 m2
29. Korytarz 37,15 m2
30. Szafa na bieliznę czystą 2,07 m2
31. Pokój 2 osobowy 17,65 m2
32. Łazienka 3,77 m2
33. Pokój 2 osobowy 17,65 m2
34. Łazienka 3,77 m2
35. Pokój 2 osobowy 17,84 m2
36. Łazienka 3,88 m2
37. Pokój 2 osobowy 17,84 m2
38. Łazienka 3,88 m2
39. Pokój 2 osobowy 17,91 m2
40. Łazienka 3,88 m2
41. Pokój 2 osobowy 17,89 m2
42. Łazienka 3,88 m2
43. Pokój 2 osobowy 18,43 m2
44. Łazienka 4,03 m2
45. Pokój 2 osobowy 18,45 m2
46. Łazienka 3,93 m2
47. Klatka schodowa 14,16 m2
48. Pokój 2 osobowy 18,18 m2
49. Łazienka 3,88 m2
50. Pokój 2 osobowy 20,21 m2
51. Łazienka 3,91 m2
52. Pokój 2 osobowy 18,20 m2
53. Łazienka 3,71 m2
54. Pokój socjalny personelu med. 21,93 m2
55. WC 3,45 m2
56. Kuchnia pomocnicza 43,13 m2

POWIĘKSZ RZUT

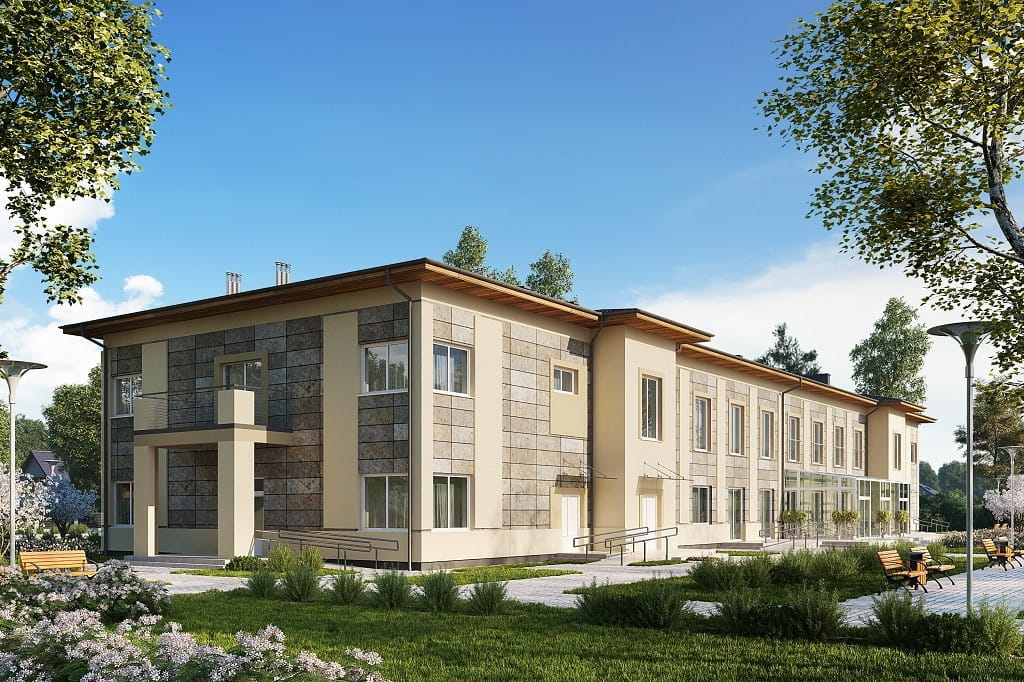

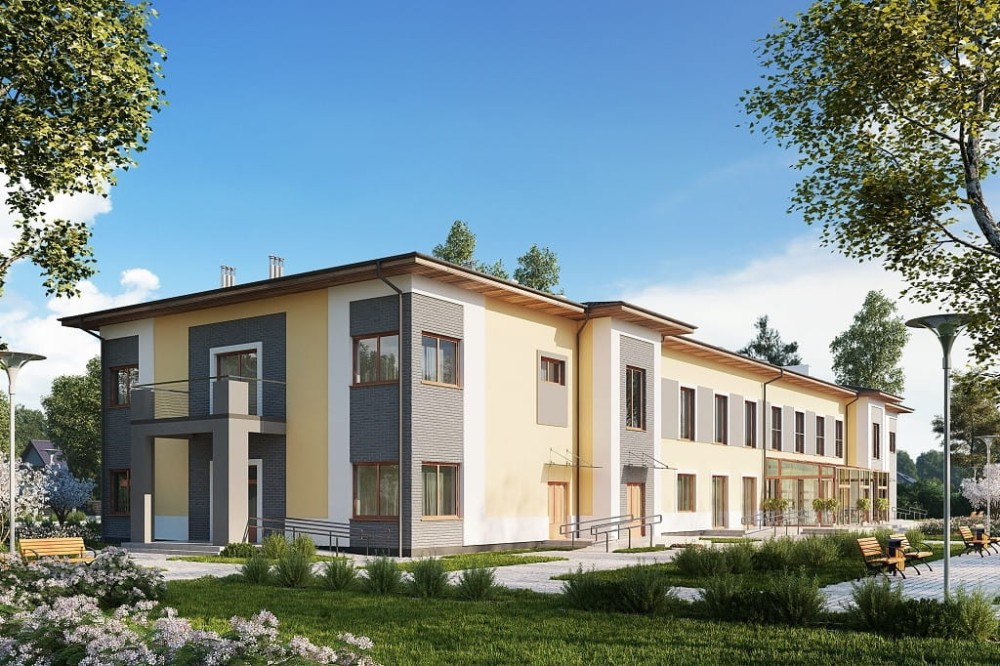

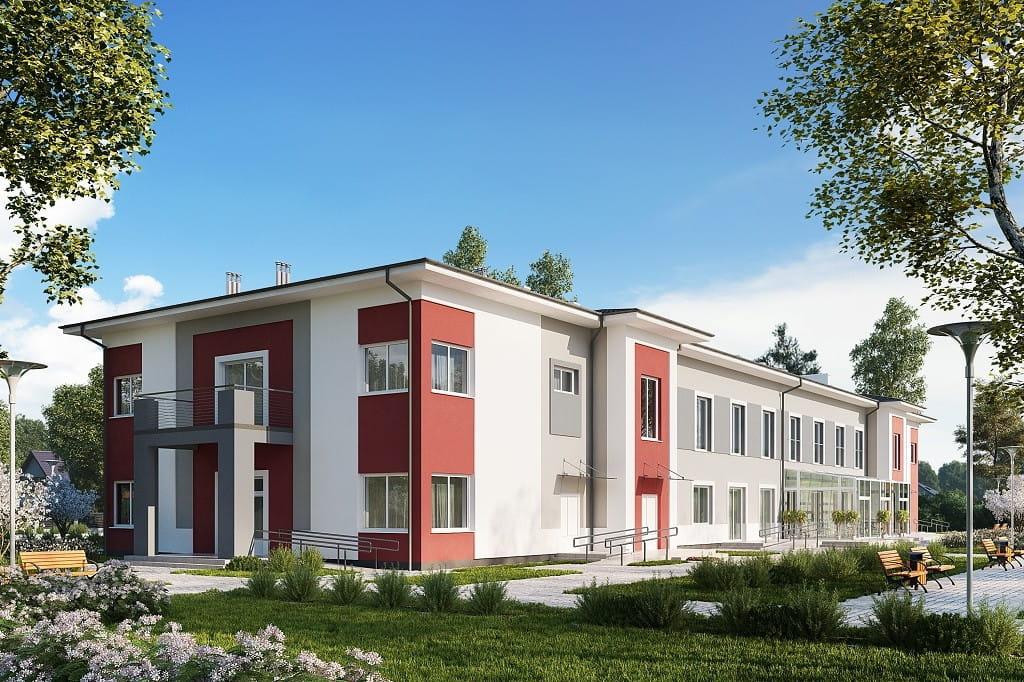

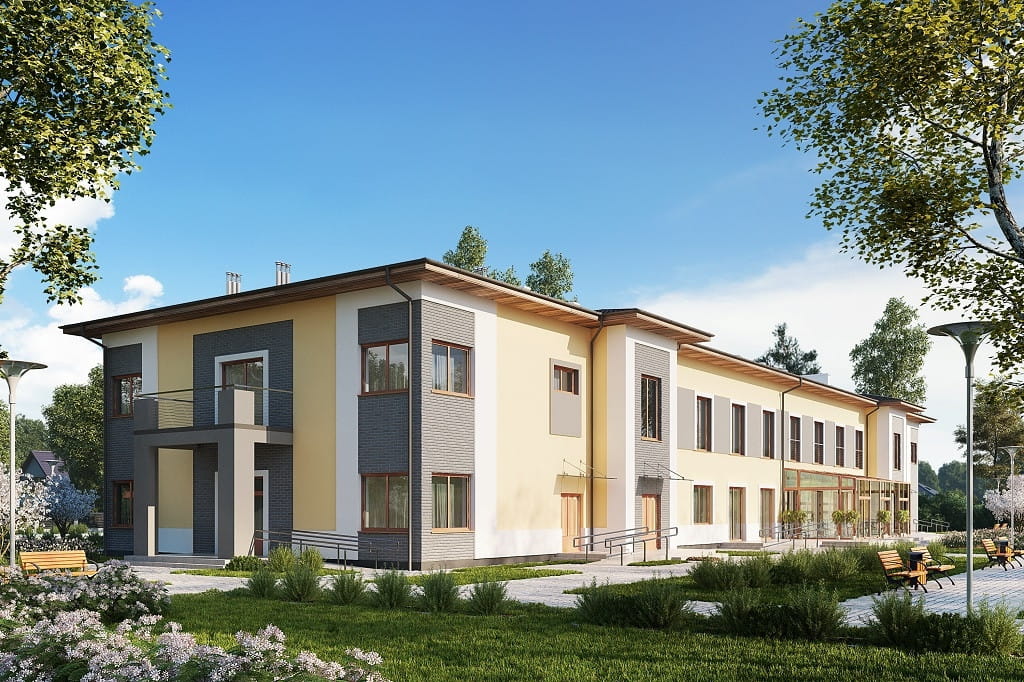

Model



Projekt K-124 - model

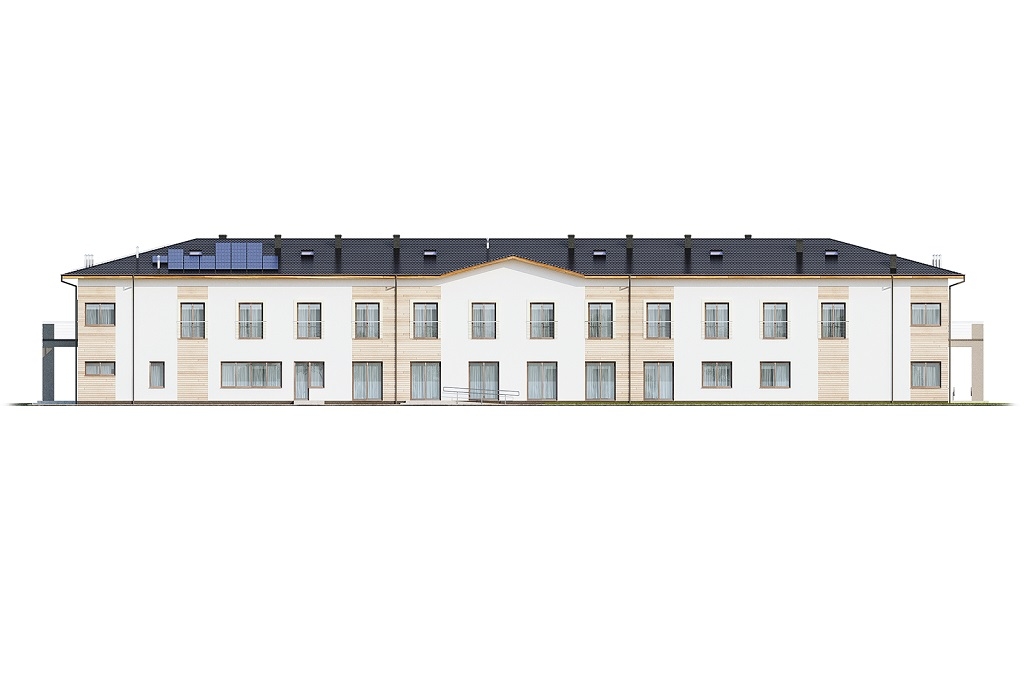

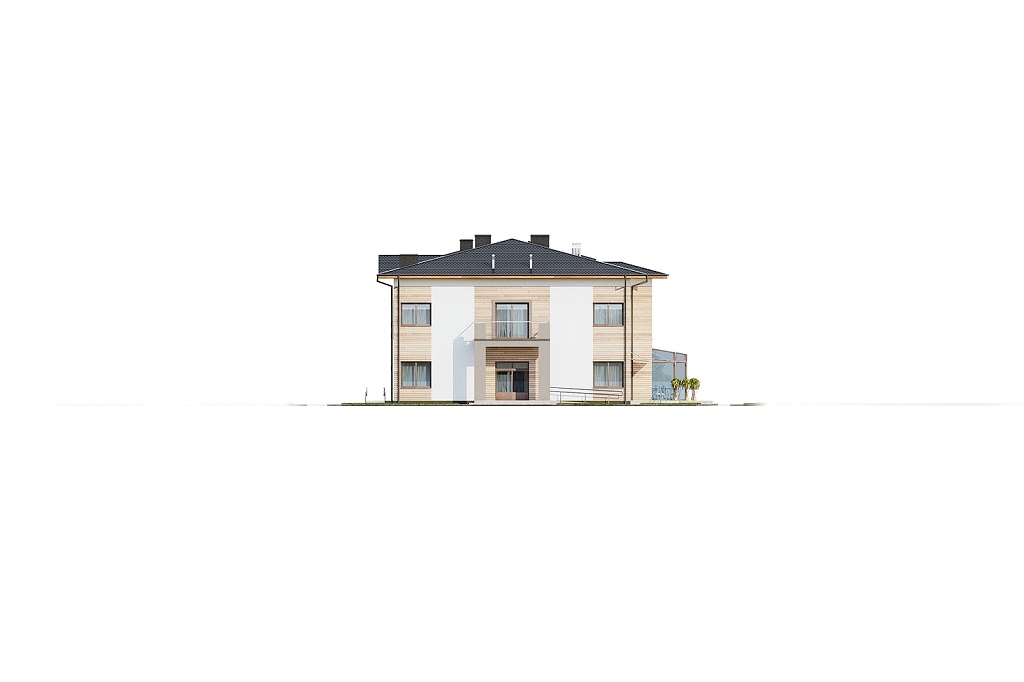

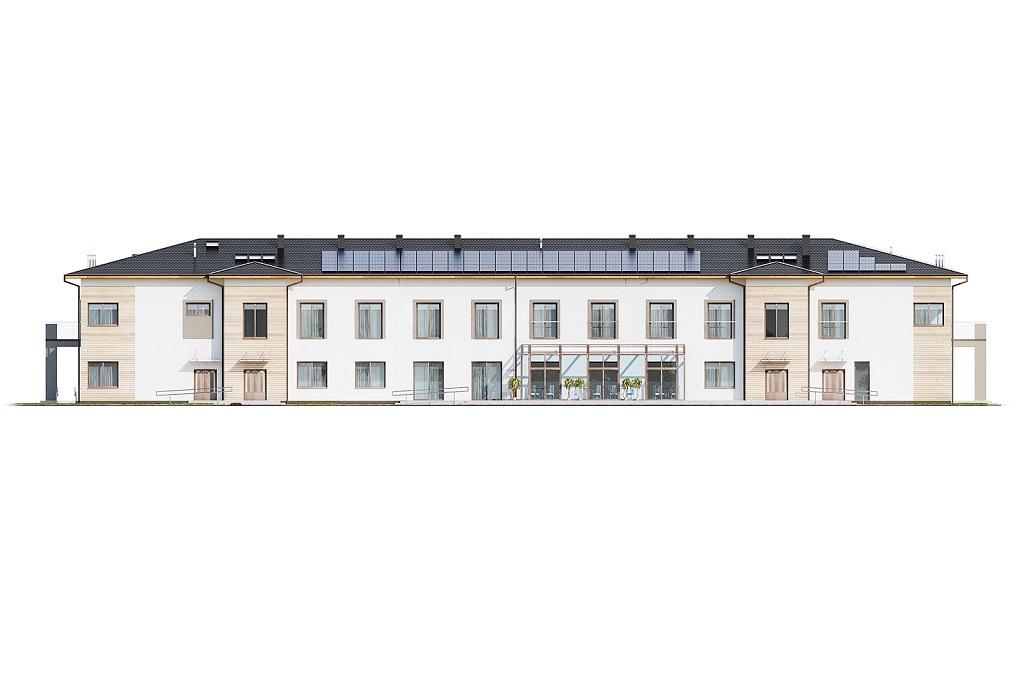

Elewacje



Projekt K-124 - elewacja

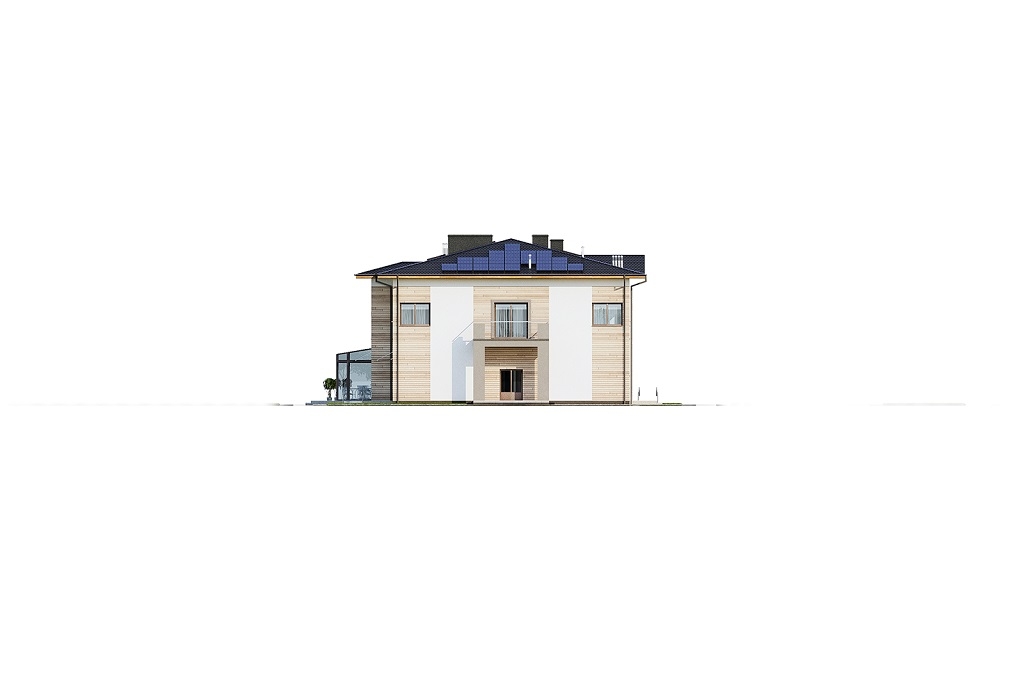

elewacja ogrodowa
Projekt K-124 - elewacja
elewacja frontowa
Projekt K-124 - elewacja
elewacja boczna
Projekt K-124 - elewacja
elewacja boczna

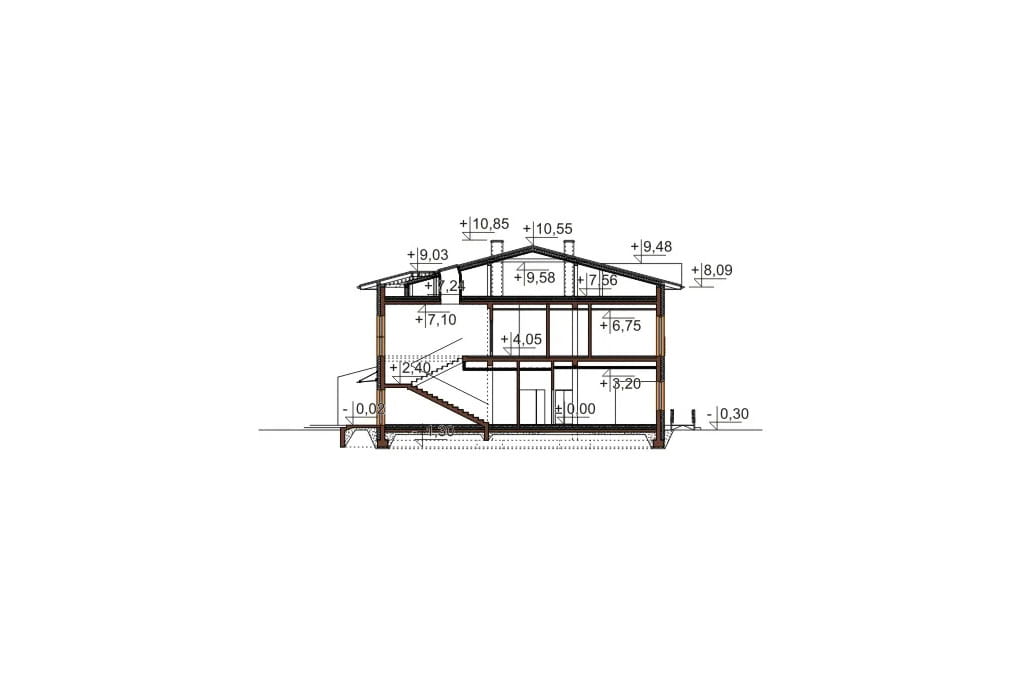

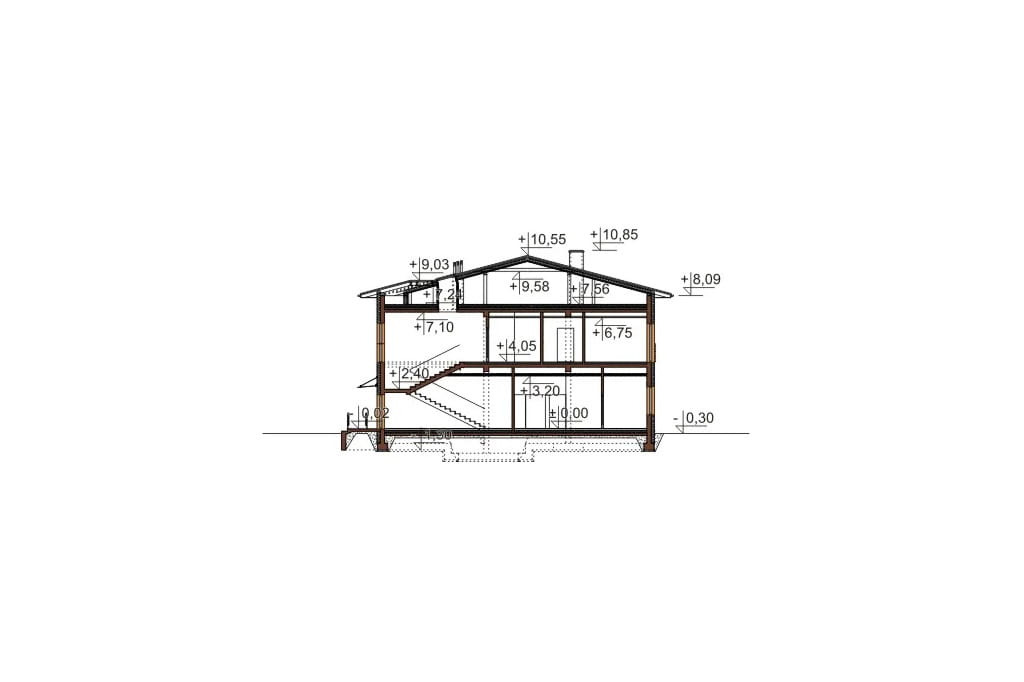

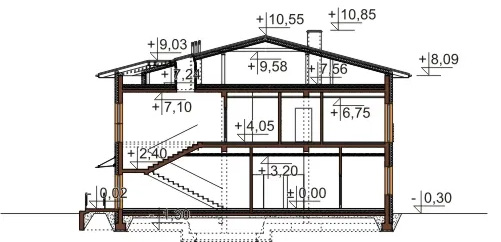

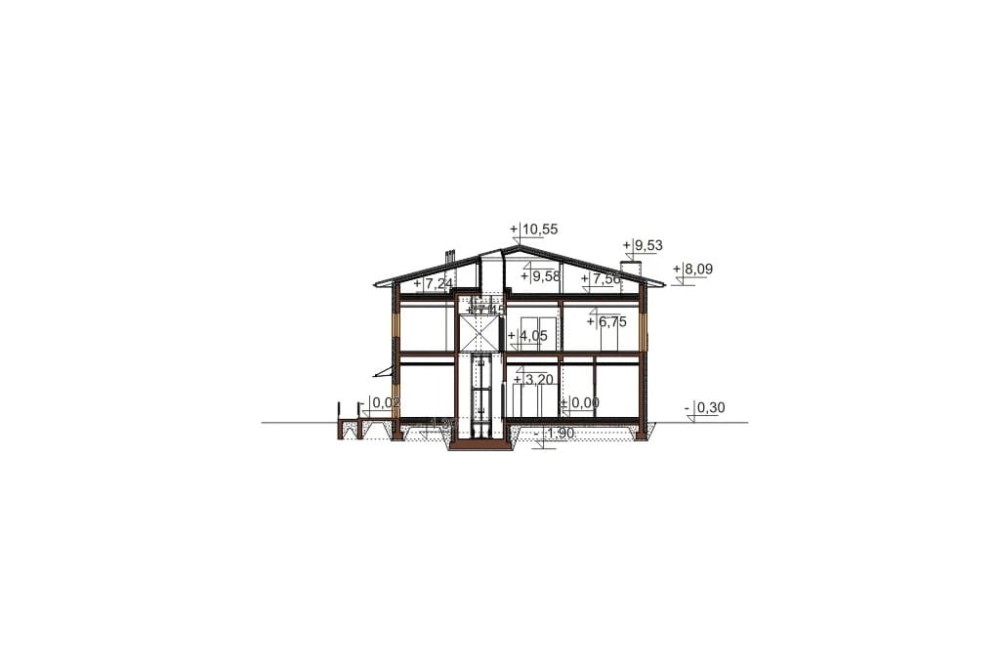

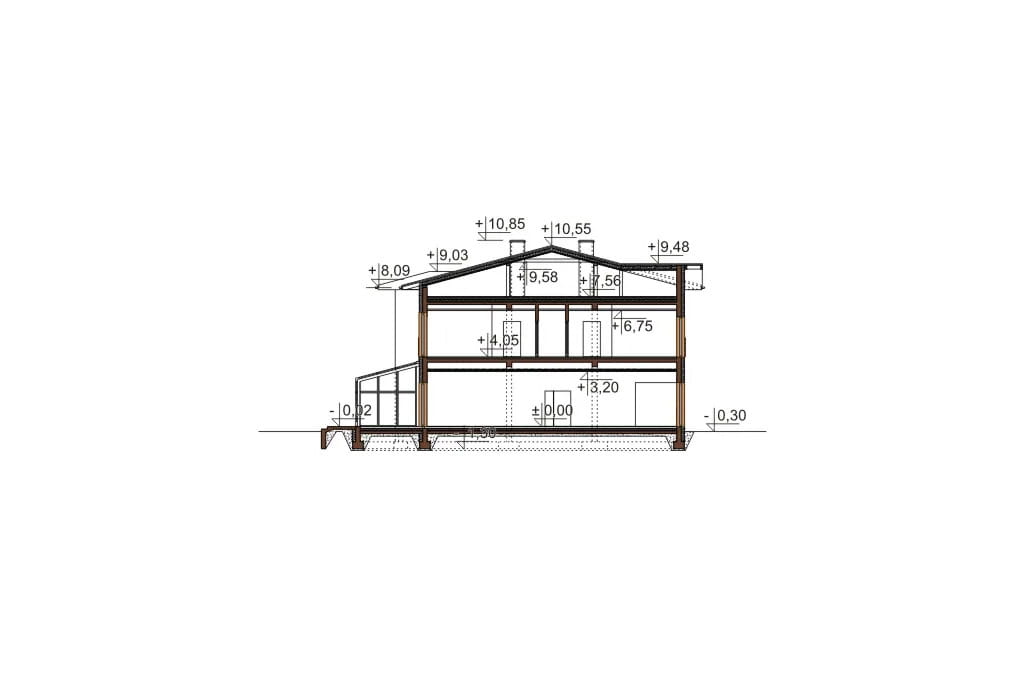

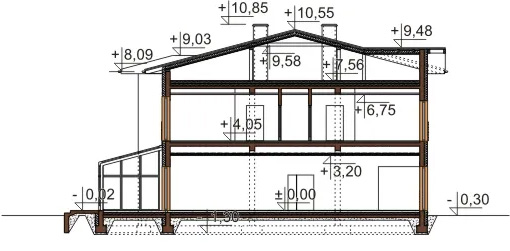

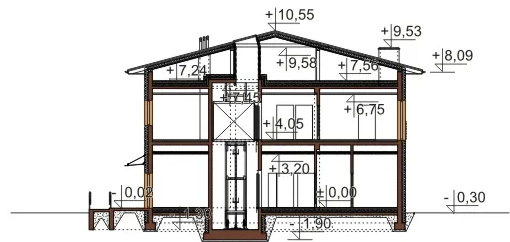

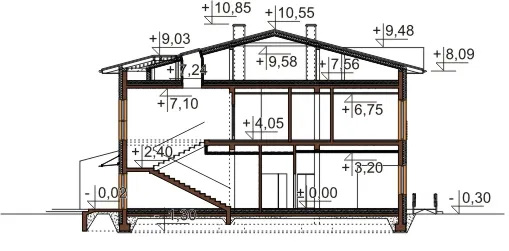

Przekrój



Projekt K-124 - przekrój
POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku prywatnego domu opieki dla osób starszych K-124
Budynek piętrowy, niepodpiwniczony i bez garażu. Obiekt przystosowany jest dla osób niepełnosprawnych.
Przewidywane zatrudnienie - około 20 osób (lub więcej w zależności od potrzeb).
Przewidywana ilość miejsc w pokojach - 48 osób w 24 pokojach 2 osobowych.

Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 20 cm, tynk zewnętrzny
Stropy w budynku: żelbetowy
Kąt nachylenia dachu: 15°
Ogrzewanie: kocioł na paliwo gazowe
Wentylacja: mechaniczna
Pokrycie dachu: blacha dachówkowa
Powierzchnia dach: 1070,24 m2
Program:
Parter: gabinet doraźnej pomocy medycznej, recepcja, WC, męskie, WC damskie, WC dla osób niepełnosprawnych, pokój lekarsko - pielęgniarski, łazienka do mycia osób niepełnosprawnych, pomieszczenie techniczne, biuro, kaplica, 4 pokoje dwuosobowe z łazienką, gabinet rehabilitacyjno-terapeutyczny, świetlica / jadalnia, ogród zimowy, 5 magazynów, pomieszczenia techniczne, kotłownia.
Piętro: szafa z bielizną brudną, łazienka do mycia osób niepełnosprawnych, pokój socjalny personelu pomocniczego, dyżurka pielęgniarska, 20 pokoi dwuosobowych z łazienkami, pokój socjalny personelu medycznego.




 Powierzchnia zabudowy: 927.16 m²
Powierzchnia użytkowa: 1527.78 m²
Kubatura: 8786.80 m³
Szerokość działki: 27.14 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 103
Kąt nachylenia dachu: 15°
Ilość pokoi: 23
Pokój na parterze: Tak
Wysokość budynku: 10.85 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 46.66 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: piętrowe, komercyjne, projekt hotelu, projekt budynku usługowego, hotel, projekt domu spokojnej starości, dom spokojnej starości, dom opieki, projekt domu opieki, pensjonat, projekt pensjonatu
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 2 400 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o. z kotłem gazowym, wentylacja mechaniczna)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • zestawienie materiałów budowlanych
  • zestawienie elementów więźby dachowej
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
