Projekt

Przedszkole
Kod: LK-115
Zadzwoń do nas!
PN - PT od 8 do 16: 780 001 242,
508 037 512, 12 414 35 34
KOSZTORYS
PROJEKTU DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 4 450 PLN KUP
PROJEKT

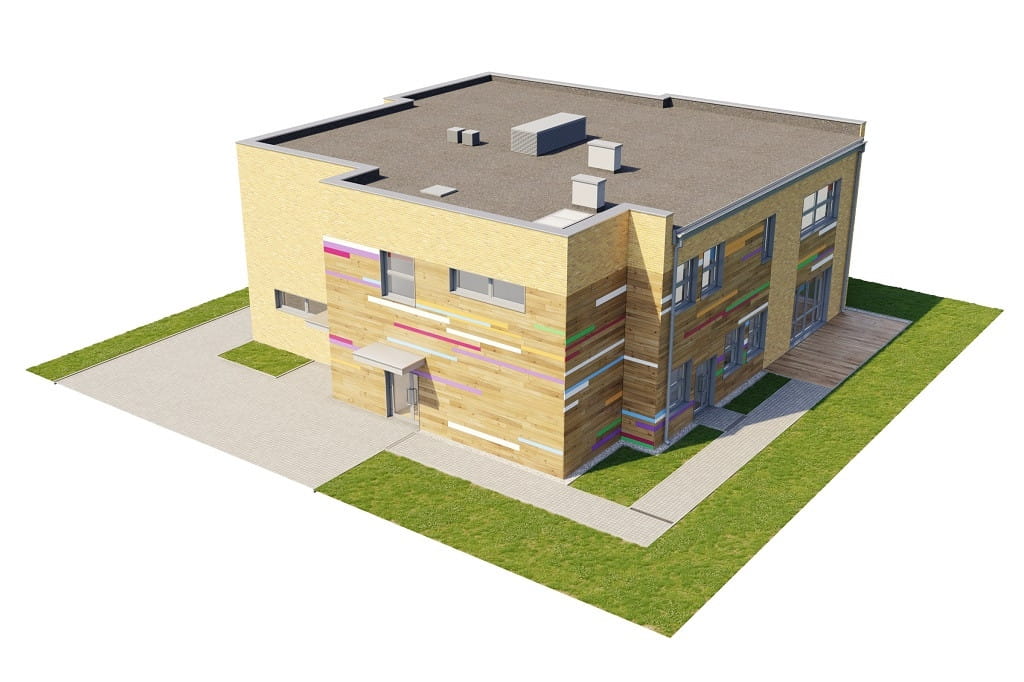

Model



Projekt LK-115 - model

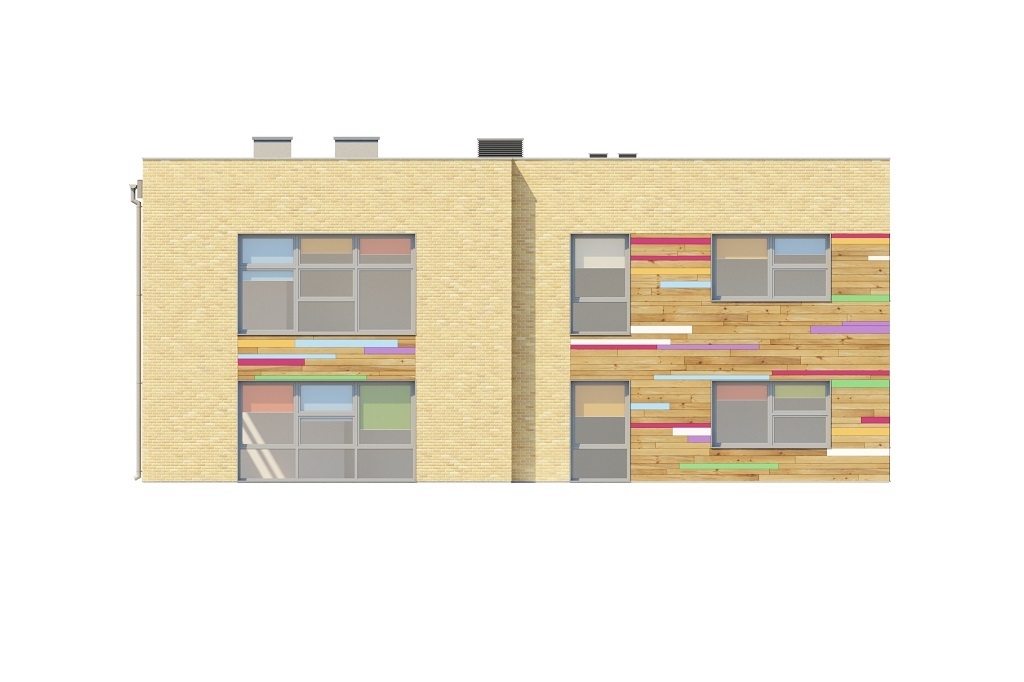

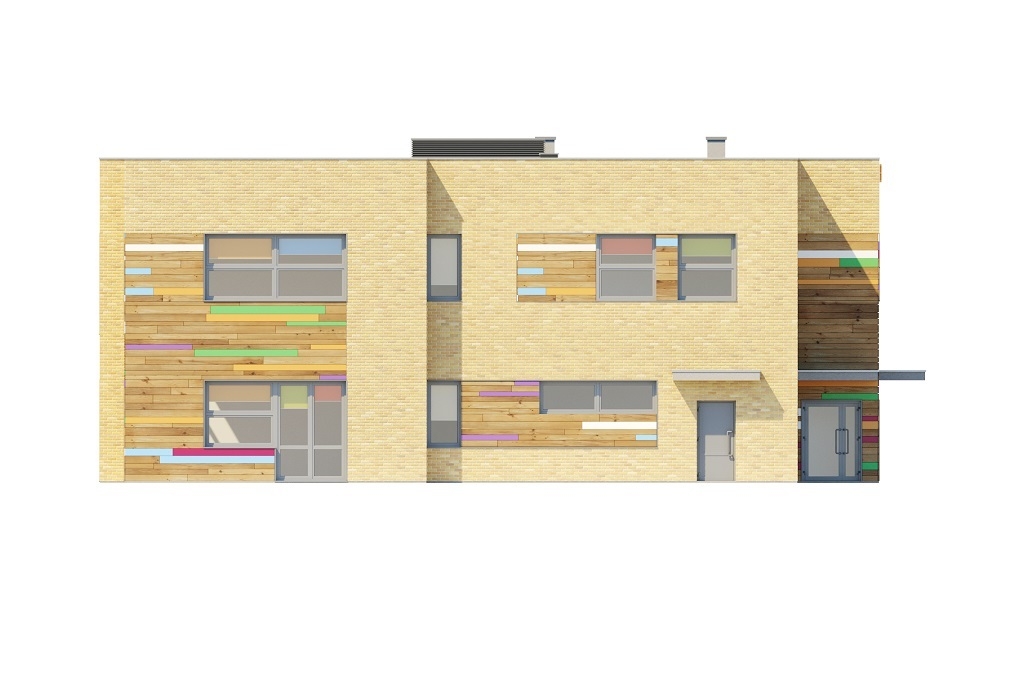

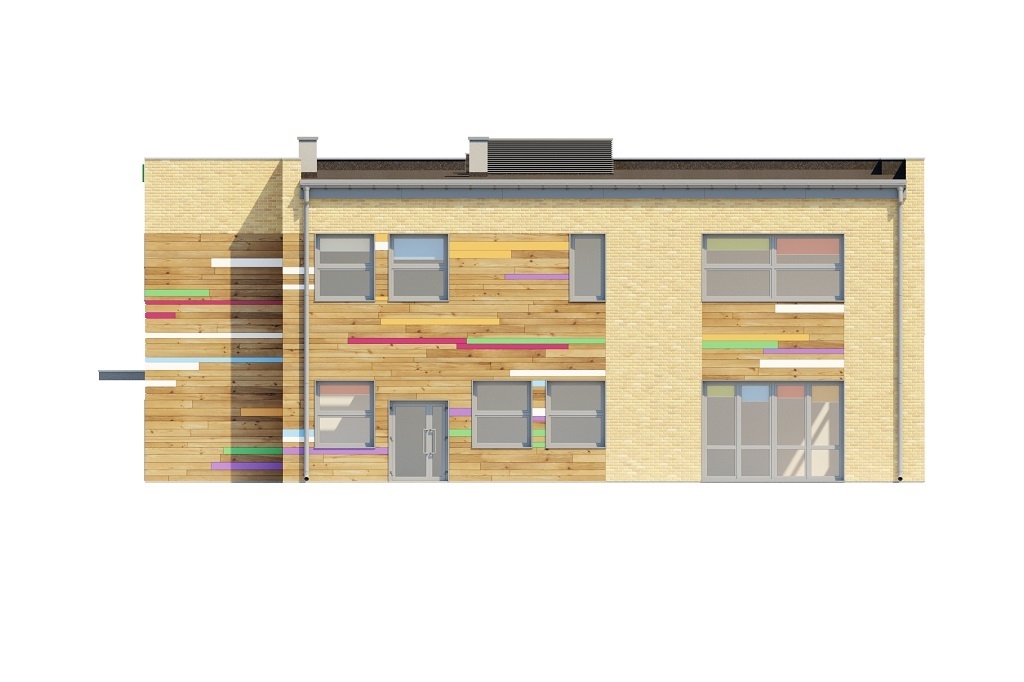

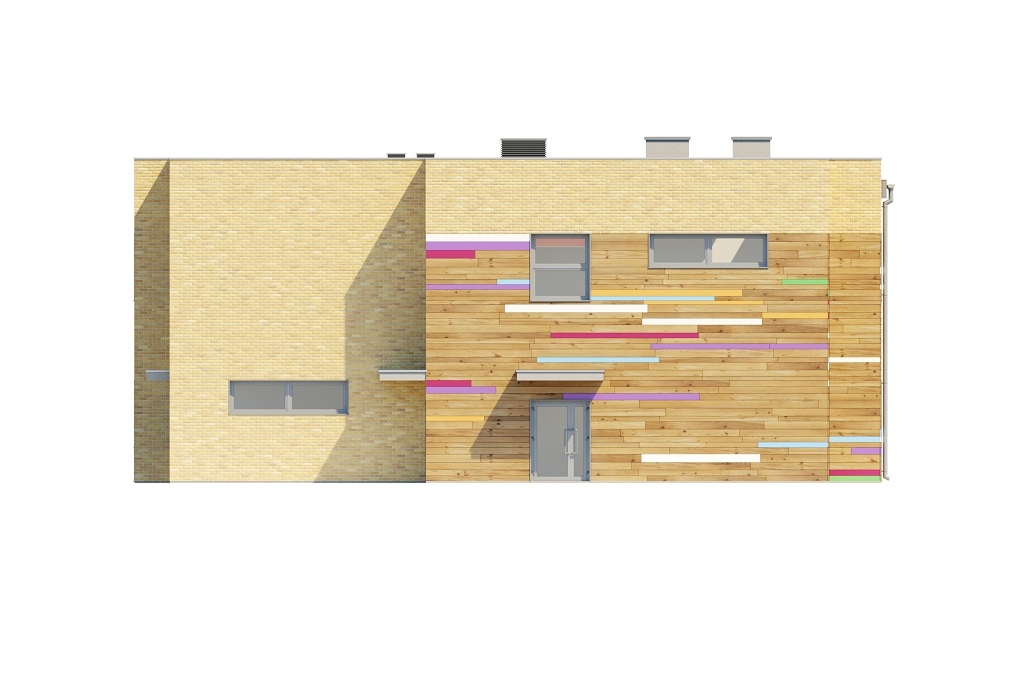

Elewacje



Projekt LK-115 - elewacja
elewacja ogrodowa
Projekt LK-115 - elewacja
elewacja frontowa
Projekt LK-115 - elewacja
elewacja boczna
Projekt LK-115 - elewacja
elewacja boczna

zobacz realizacje naszych projektów

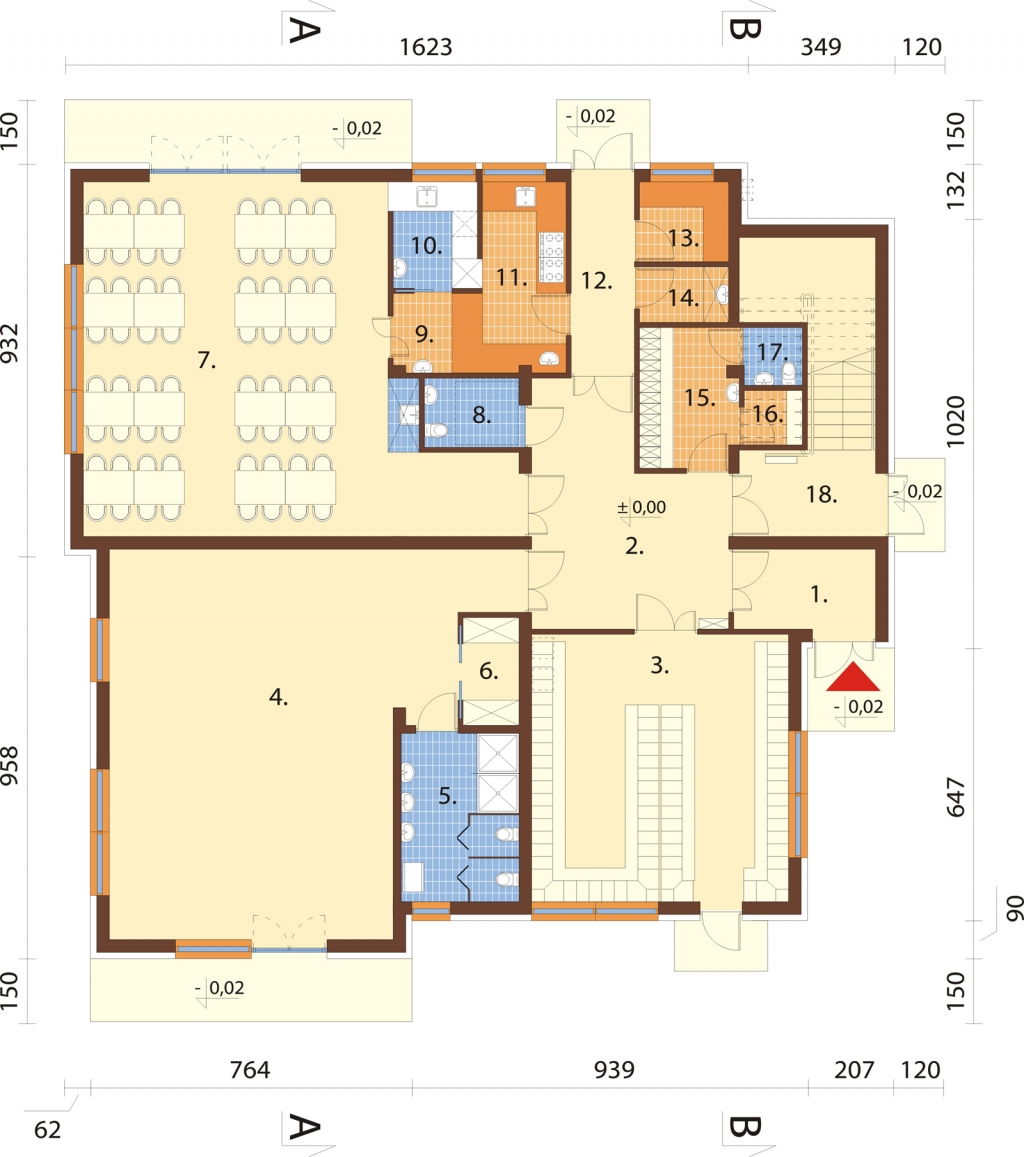

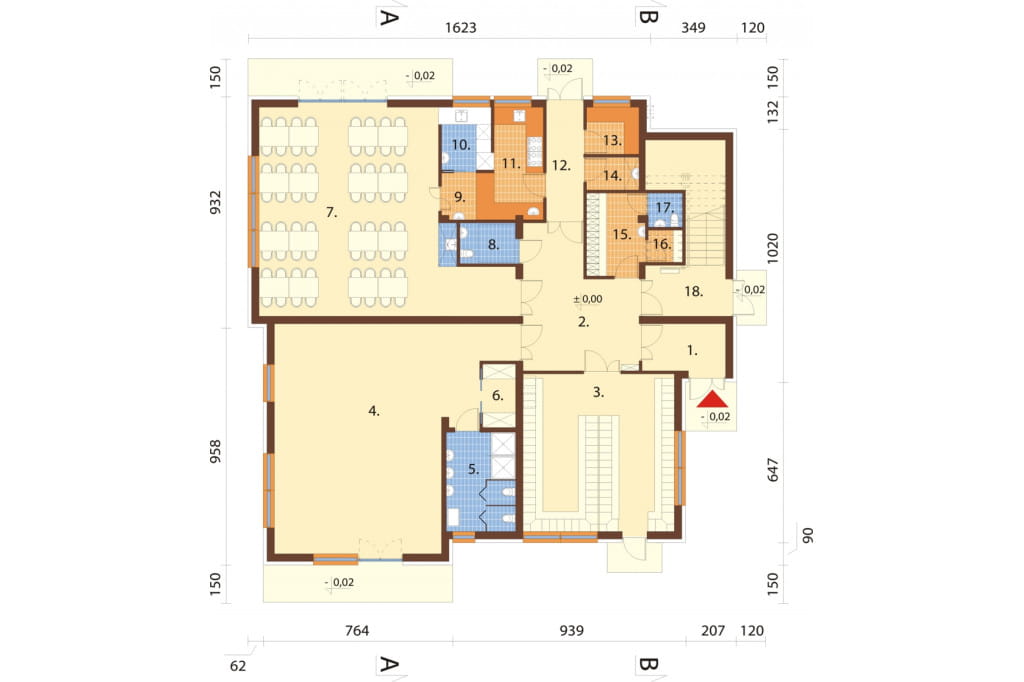

Rzut parteru



Projekt LK-115 - rzut

PARTER: 276,25 m2

1. Wiatrołap 6,19 m2
2. Hall 22,42 m2
3. Szatnia 38,26 m2
4. Sala zabaw / zajęć 70,23 m2
5. Łazienka 10,92 m2
6. Magazynek 3,25 m2
7. Jadalnia 67,82 m2
8. WC 3,54 m2
9. Rozdzielnia kelnerska 2,50 m2
10. Zmywalnia 4,85 m2
11. Kuchnia 10,08 m2
12. Korytarz 6,57 m2
13. Punkt przyjęcia kateringu 3,87 m2
14. Zwrot pojemników na katering 2,66 m2
15. Pokój socjalny / szatnia 7,46 m2
16. Przebieralnia 1,68 m2
17. WC 1,78 m2
18. Klatka schodowa 12,17 m2
POWIĘKSZ RZUT

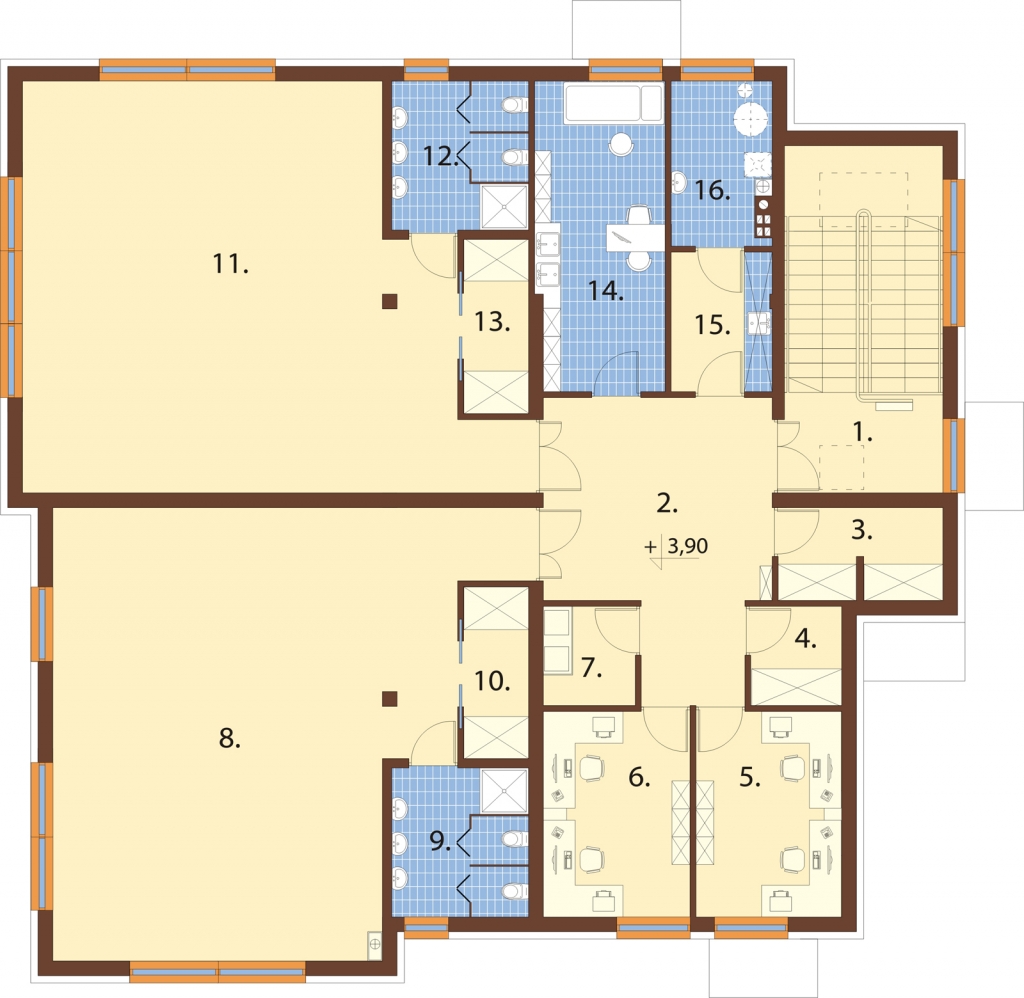

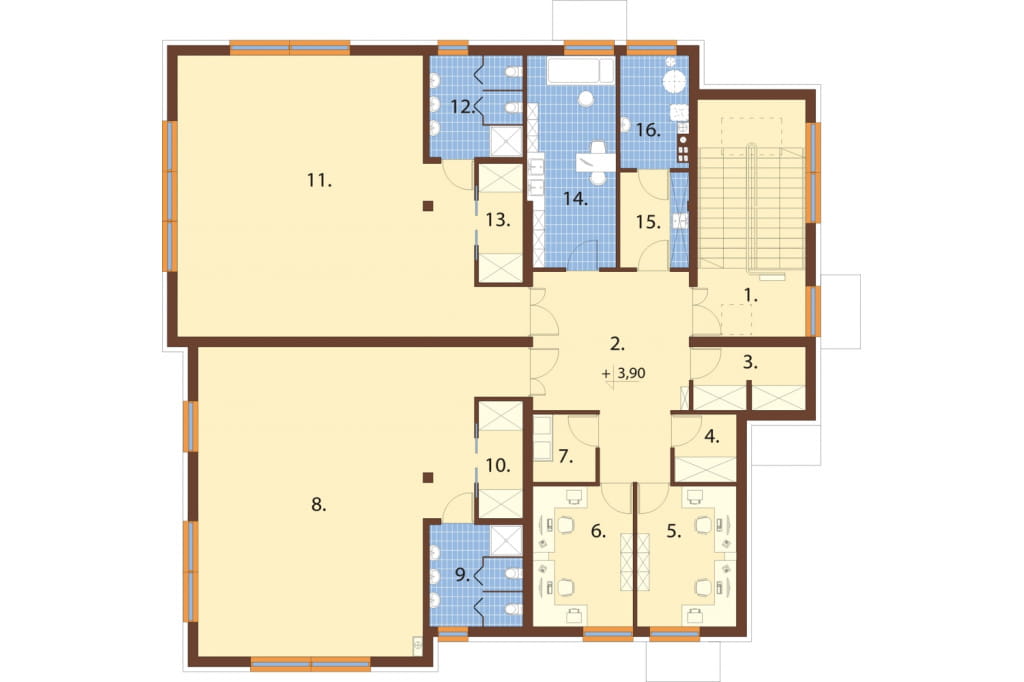

Rzut poddasza



Projekt LK-115 - rzut

PIĘTRO: 274,05 m2

1. Klatka schodowa 16,66 m2
2. Hall 23,54 m2
3. Magazyn bielizny 6,02 m2
4. Pom. gospodarcze 3,62 m2
5. Pokój biurowy 12,24 m2
6. Pokój biurowy 12,32 m2
7. Pom. gospodarcze 2,81 m2
8. Sala zabaw / zajęć 71,64 m2
9. Łazienka 8,30 m2
10. Magazynek 4,47 m2
11. Sala zabaw / zajęć 71,40 m2
12. Łazienka 8,30 m2
13. Magazynek 4,53 m2
14. Pokój higienistki 16,24 m2
15. Pom. gospodarcze 5,69 m2
16. Kotłownia 6,27 m2
POWIĘKSZ RZUT

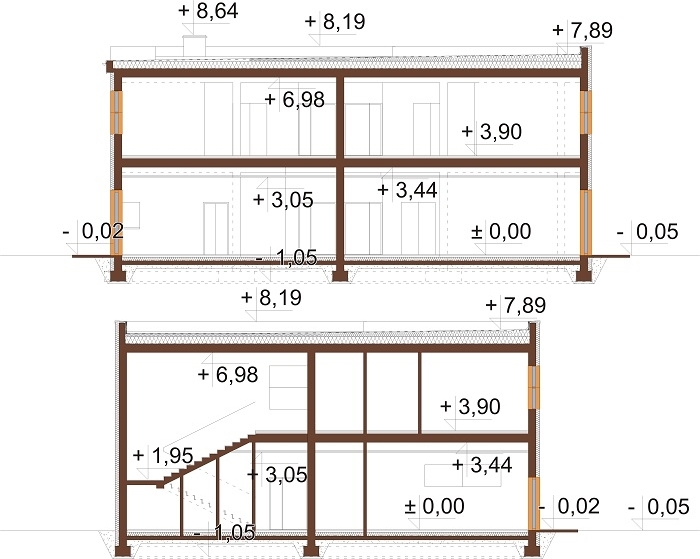

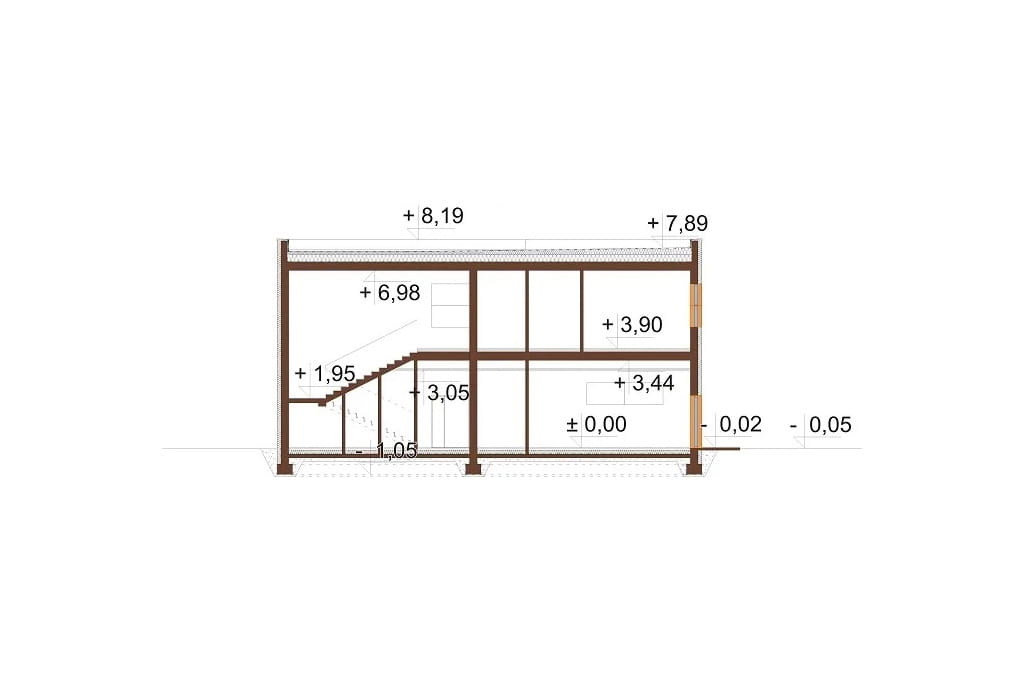

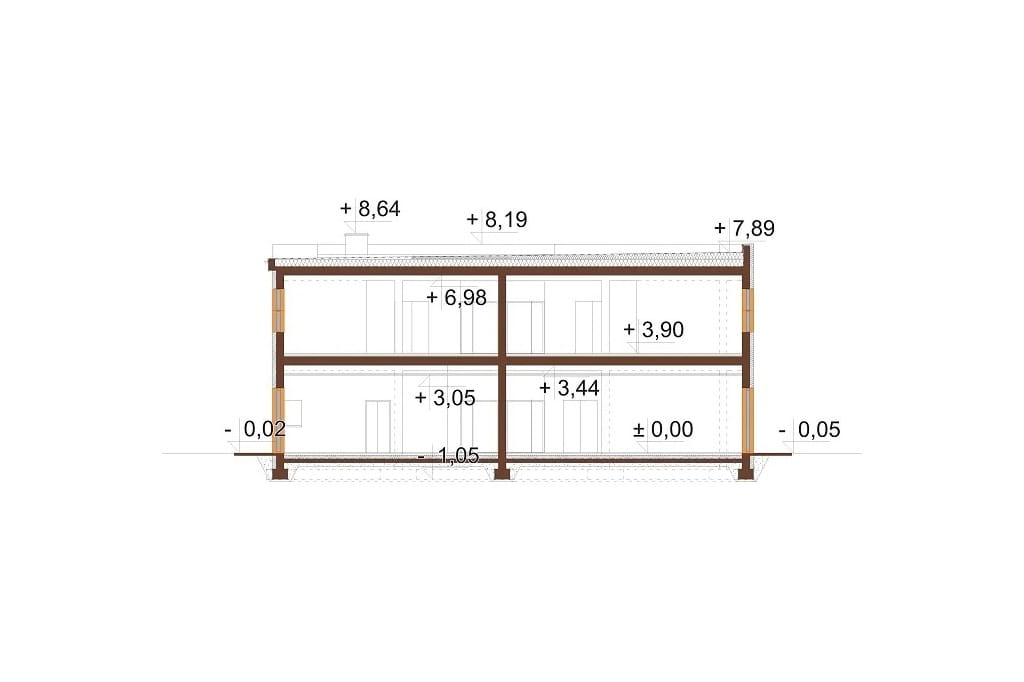

Przekrój



Projekt LK-115 - przekrój



POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt przedszkola LK-115
To budynek piętrowy, bez podpiwniczenia i garażu. Obiekt przeznaczony jest dla maksymalnie 75 dzieci.
W salach przewiduje się pobyt dzieci dłuższy nić 5h dziennie i leżakowanie. Posiłki będą dostarczane z zewnątrz (katering). Klatka schodowa jest przystosowana do montażu platformy przyschodowej dla osób niepełnosprawnych.

Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 30cm, styropian 15cm, tynk zewnętrzny
Stropy w budynku: TERIVA
Kąt nachylenia dachu: 1,5%
Ogrzewanie: kocioł na paliwo gazowe
Wentylacja: mechaniczna
Pokrycie dachu: stropodach
Powierzchnia dach: 309,57 m2
Program: wiatrołap, hall, szatnia, 3 sale zabaw, 3 łazienki, 3 magazynki, jadalnia, kuchnia, zmywalnia, przebieralnia, 2 pokoje biurowe, pokój higienistki, kotłownia, pomieszczenia gospodarcze i techniczne.

 Powierzchnia zabudowy: 338.50 m²
Powierzchnia użytkowa: 550.30 m²
Kubatura: 2670.60 m³
Szerokość działki: 26.90 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 34
Kąt nachylenia dachu: 1,5%
Pokój na parterze: Nie
Wysokość budynku: 8,24 m
Rodzaj ogrzewania: kocioł gazowy
Wskaźnik energii pierwotnej: 39,71 kWh/(m²·rok)
ZAWARTOŚĆ PROJEKTU:
  •     projekt architektoniczny budowlany
  •     projekt konstrukcyjny budowlany
  •     projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o., technologia kotłowni gazowej, wentylacja mechaniczna)
  •     projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  •     przedmiar + zestawienie materiałów
  •     projektowana charakterystyka energetyczna budynku
  •     zgoda na zmiany w projekcie



Projekt dostosowany do aktualnych norm dostępny w terminie ustalonym z biurem

Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: komercyjne, projekt budynku usługowego, przedszkole, projekt przedszkola, projekty przedszkoli, dom przyjazny dziecku, świetlica, placówka wsparcia dziennego dla dziecka
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU

4 450 PLN

KUP
PROJEKT

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
