Projekt

Przedszkole
Kod: K-115
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY ZDJĘCIA
Z BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 10 000 PLN
KUP
PROJEKT



zobacz realizacje naszych projektów

Rzut parteru



Projekt K-115 - rzut

PARTER: 276,25 m2

1. Wiatrołap 6,19 m2
2. Hall 22,42 m2
3. Szatnia 38,26 m2
4. Sala zabaw / zajęć 70,23 m2
5. Łazienka 10,92 m2
6. Magazynek 3,25 m2
7. Jadalnia 67,82 m2
8. WC 3,54 m2
9. Rozdzielnia kelnerska 2,50 m2
10. Zmywalnia 4,85 m2
11. Kuchnia 10,08 m2
12. Korytarz 6,57 m2
13. Punkt przyjęcia kateringu 3,87 m2
14. Zwrot pojemników na katering 2,66 m2
15. Pokój socjalny / szatnia 7,46 m2
16. Przebieralnia 1,68 m2
17. WC 1,78 m2
18. Klatka schodowa 12,17 m2
POWIĘKSZ RZUT

Rzut poddasza



Projekt K-115 - rzut

PIĘTRO: 274,05 m2

1. Klatka schodowa 16,66 m2
2. Hall 23,54 m2
3. Magazyn bielizny 6,02 m2
4. Pom. gospodarcze 3,62 m2
5. Pokój biurowy 12,24 m2
6. Pokój biurowy 12,32 m2
7. Pom. gospodarcze 2,81 m2
8. Sala zabaw / zajęć 71,64 m2
9. Łazienka 8,30 m2
10. Magazynek 4,47 m2
11. Sala zabaw / zajęć 71,40 m2
12. Łazienka 8,30 m2
13. Magazynek 4,53 m2
14. Pokój higienistki 16,24 m2
15. Pom. gospodarcze 5,69 m2
16. Kotłownia 6,27 m2
POWIĘKSZ RZUT

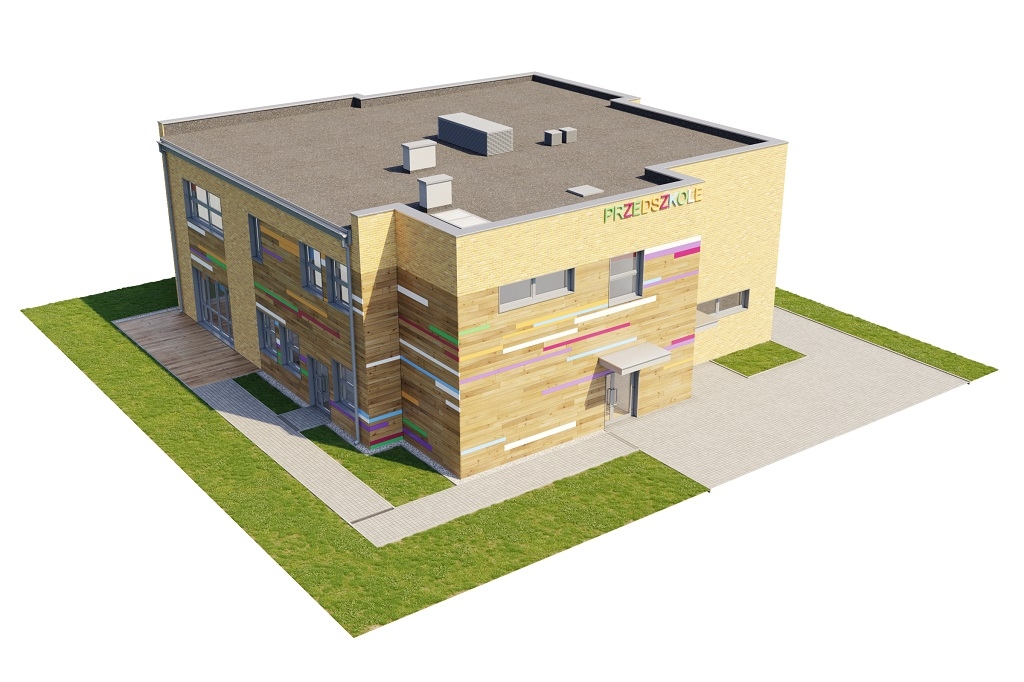

Model



Projekt K-115 - model

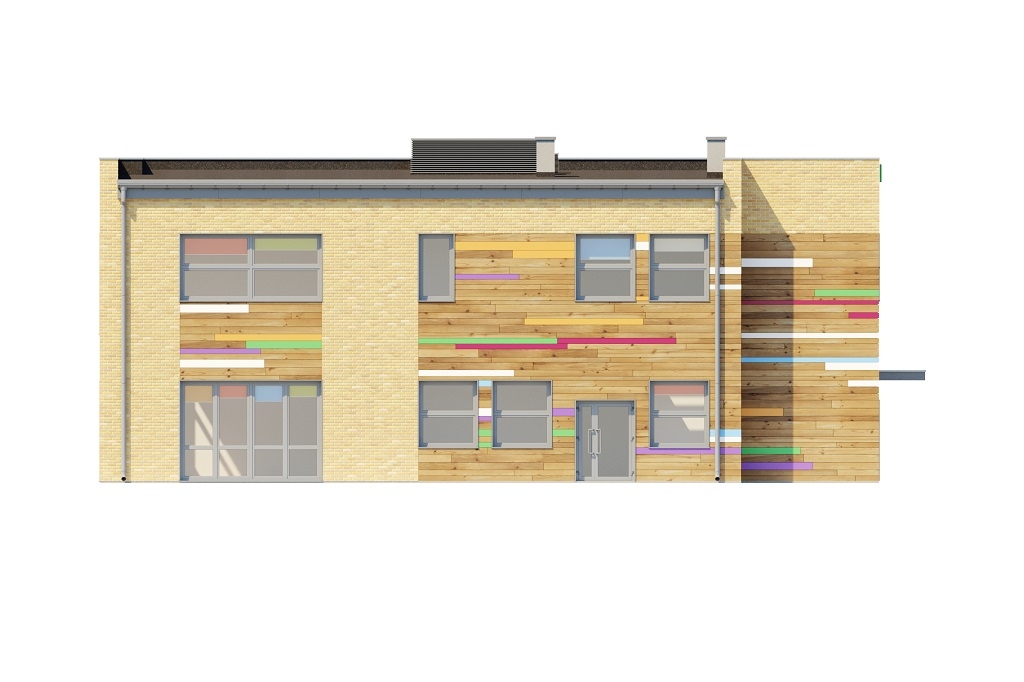

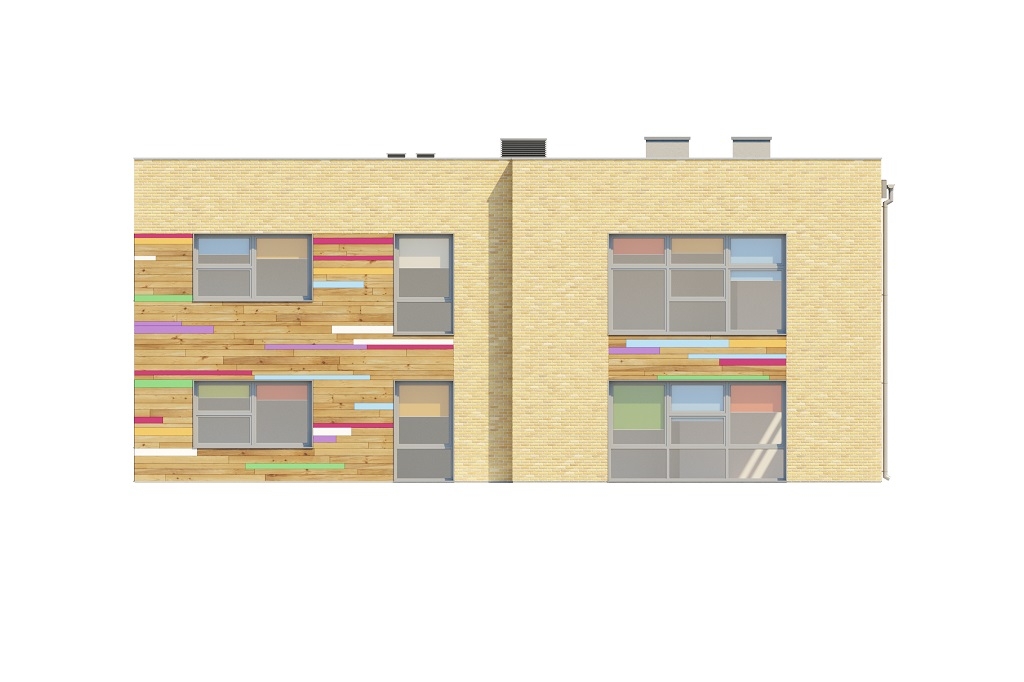

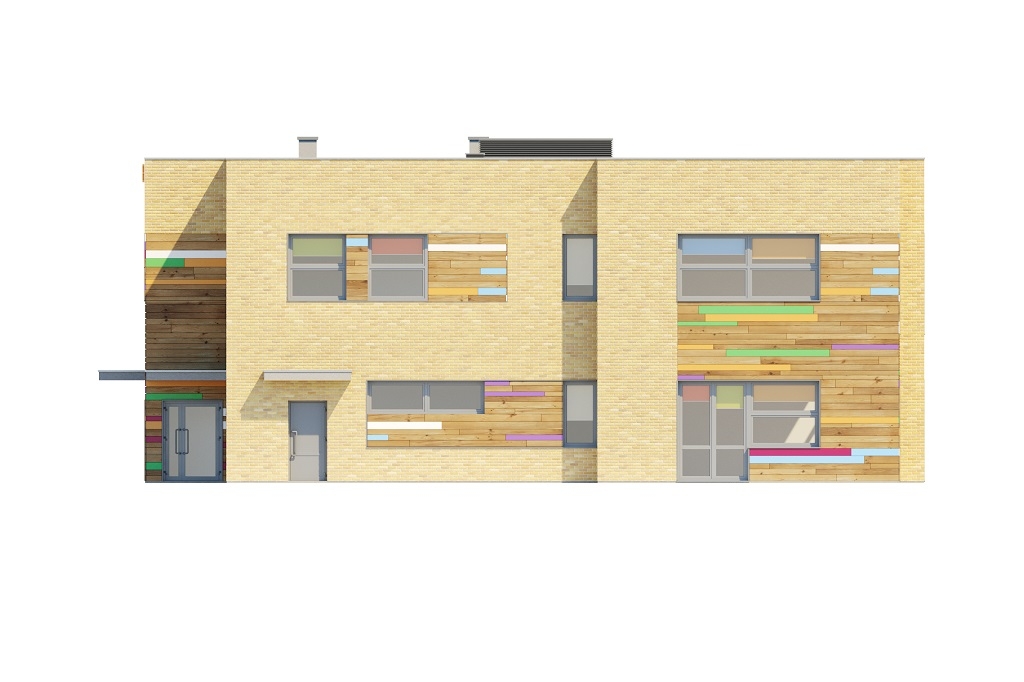

Elewacje



Projekt K-115 - elewacja
elewacja ogrodowa
Projekt K-115 - elewacja
elewacja frontowa
Projekt K-115 - elewacja
elewacja boczna
Projekt K-115 - elewacja
elewacja boczna

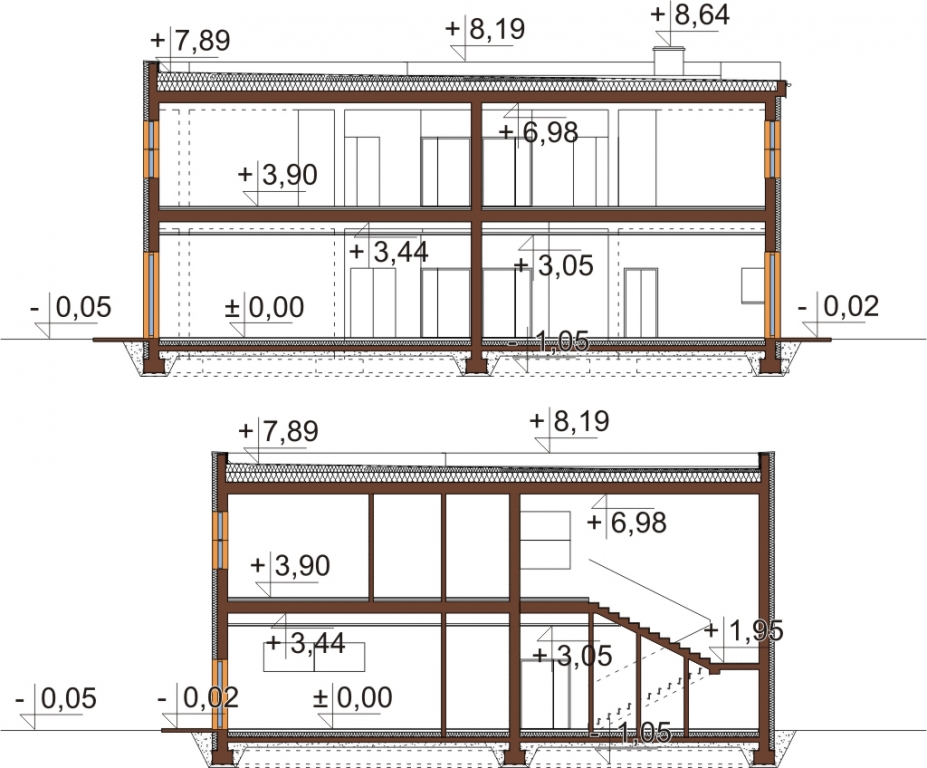

Przekrój



Projekt K-115 - przekrój
POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt przedszkola K-115
To budynek piętrowy, bez podpiwniczenia i garażu. Obiekt przeznaczony jest dla maksymalnie 75 dzieci.
W salach przewiduje się pobyt dzieci dłuższy nić 5h dziennie i leżakowanie. Posiłki będą dostarczane z zewnątrz (katering). Klatka schodowa jest przystosowana do montażu platformy przyschodowej dla osób niepełnosprawnych.

Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 30cm, styropian 15cm, tynk zewnętrzny
Stropy w budynku: TERIVA
Kąt nachylenia dachu: 1,5%
Ogrzewanie: kocioł na paliwo gazowe
Wentylacja: mechaniczna
Pokrycie dachu: stropodach
Powierzchnia dach: 309,57 m2
Program: wiatrołap, hall, szatnia, 3 sale zabaw, 3 łazienki, 3 magazynki, jadalnia, kuchnia, zmywalnia, przebieralnia, 2 pokoje biurowe, pokój higienistki, kotłownia, pomieszczenia gospodarcze i techniczne.

 Powierzchnia zabudowy: 338.50 m²
Powierzchnia użytkowa: 550.30 m²
Kubatura: 2670.60 m³
Szerokość działki: 26.90 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 34
Kąt nachylenia dachu: 1,5%
Pokój na parterze: Nie
Wysokość budynku: 8.24 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 39.71 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: komercyjne, projekt budynku usługowego, przedszkole, projekt przedszkola, projekty przedszkoli, dom przyjazny dziecku, świetlica, placówka wsparcia dziennego dla dziecka
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 10 000 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o., technologia kotłowni gazowej, wentylacja mechaniczna)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • przedmiar + zestawienie materiałów
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie
Producentem projektu jest:
KB Projekt Biuro Architektoniczne
ul. Cystersów 7B, 31-553 Kraków
e-mail: kbprojekt@kbprojekt.pl
tel. 12 414 35 06

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
