Ibala
Kod: DM-6646
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę sprawdź >> |
 |
Projekt techniczny zamów >> |
 |
Parametry projektu zobacz >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

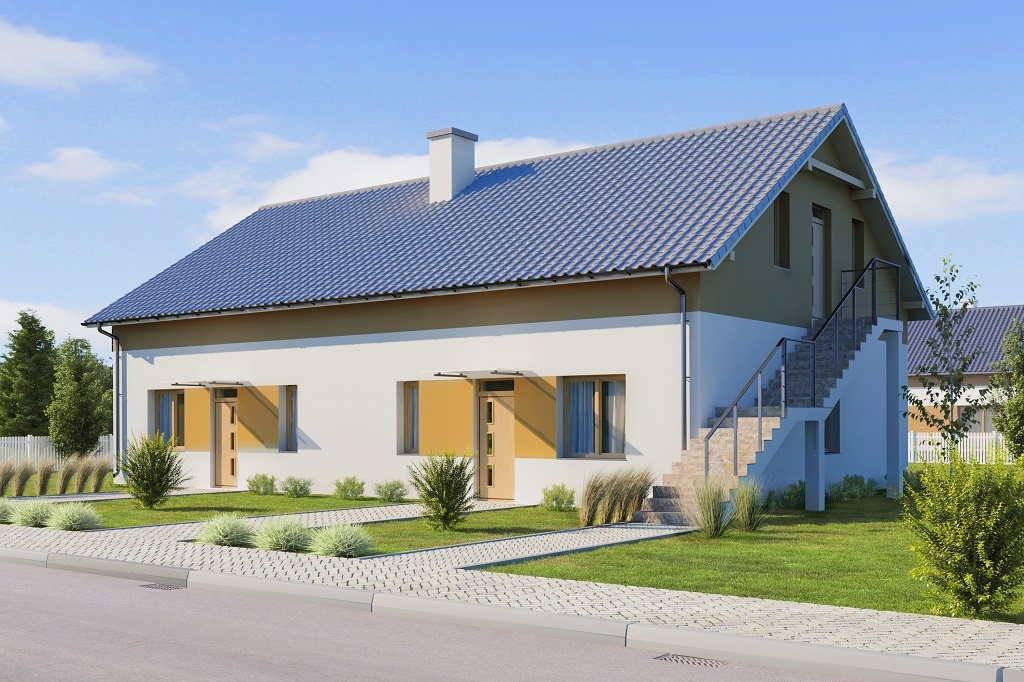

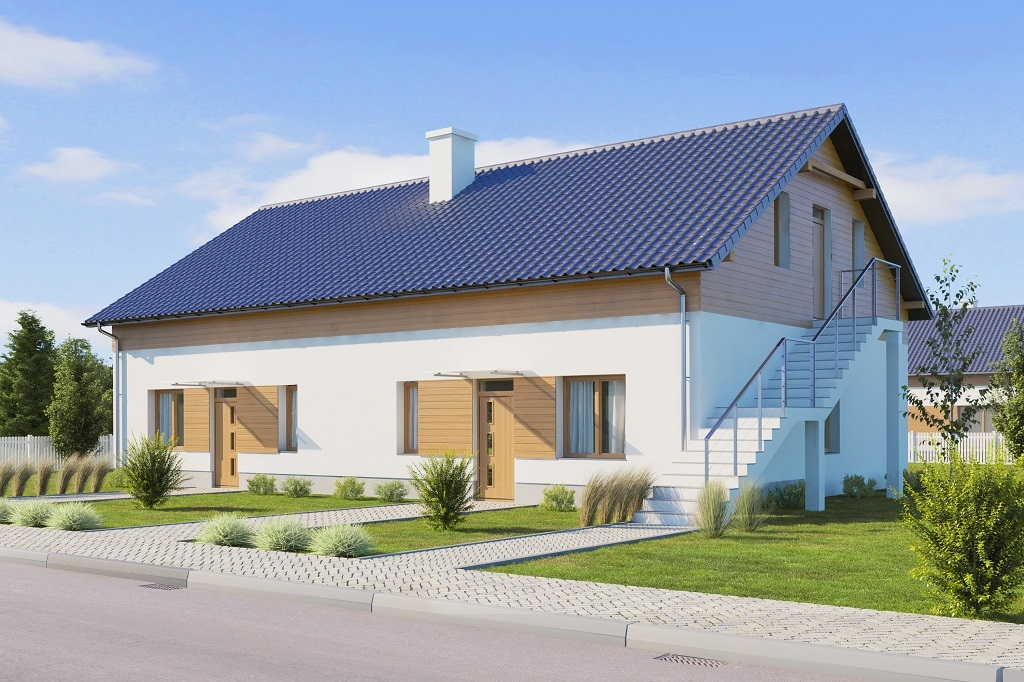

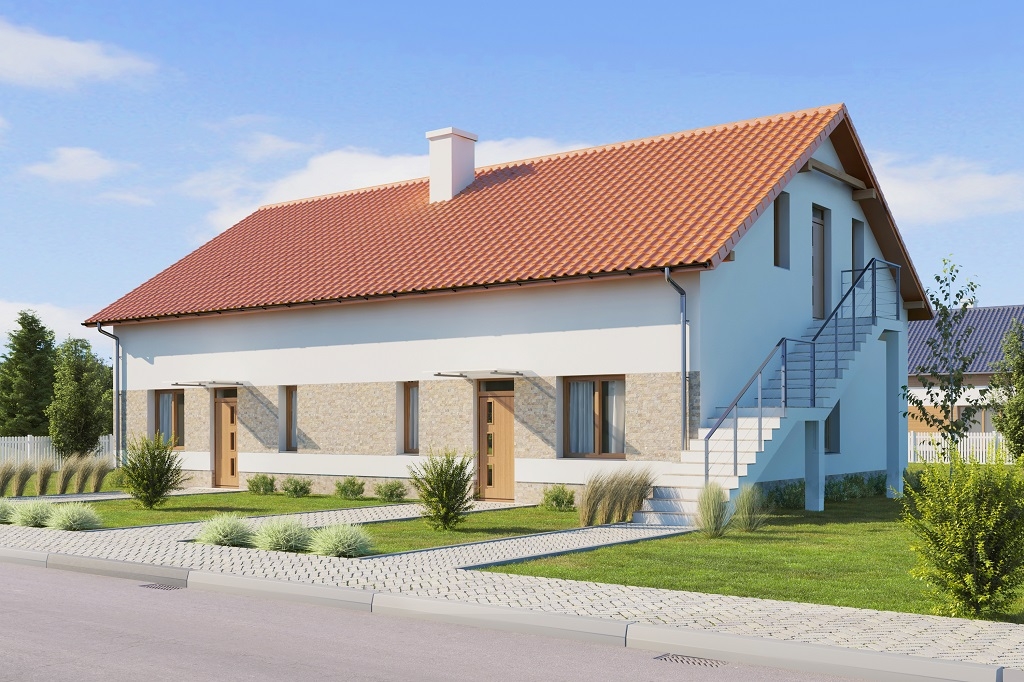

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 238,48 m2. Budynek lokalno - usługowy
Budynek składa się z dwóch lokali - mieszkalnego i usługowego. Lokal usługowy nie przekracza 30% powierzchni całkowitej budynku. Z lokalu usługowego posiłki będą przygotowywane i dystrybuowane na zewnątrz budynku. Na poddaszu zlokalizowano strych nieużytkowy z osobnym wejściem schodami zewnętrznymi. Obiekt nie posiada garażu, ani piwnicy.

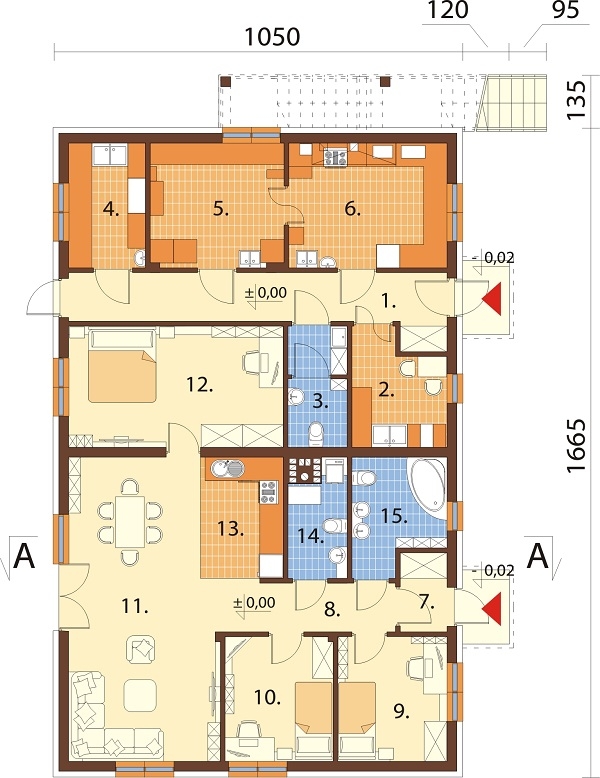

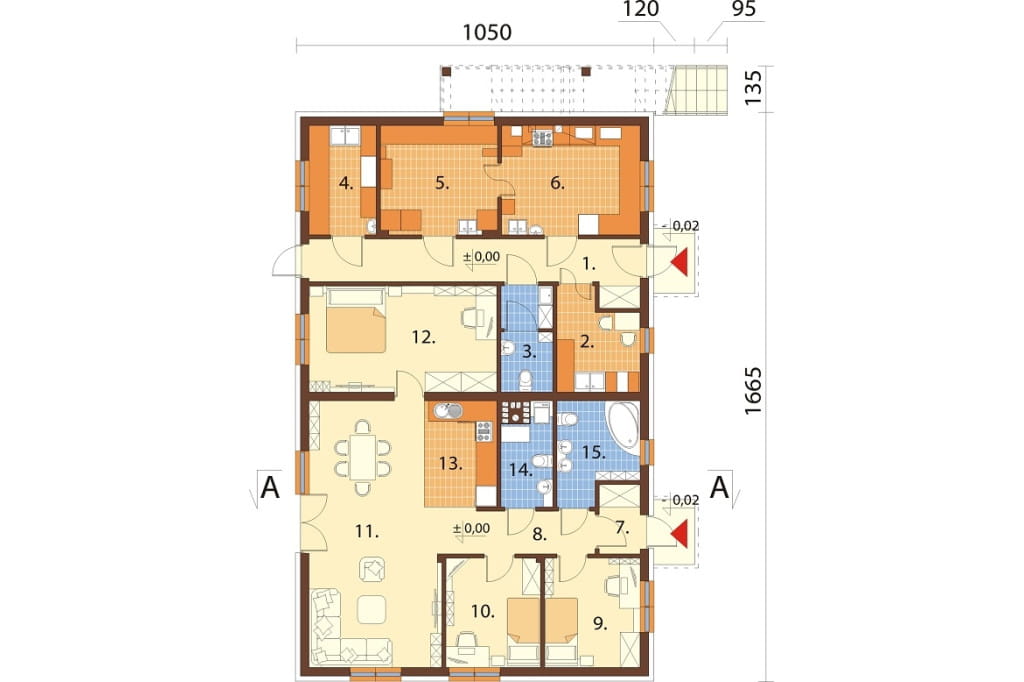

Rzut parteru
Parter: 140,05 m2
Lokal usługowy: 53,10 m2
1.Komunikacja 12,71 m2
2. Pom. socjalno-biurowe 6,39 m2
3. WC personelu 4,39 m2
4. Magazyn i obróbka warzyw 6,15 m2
5. Przygotowalnia 10,69 m2
6. Kuchnia 12,77 m2
Lokal mieszkalny: 86,95 m2
7. Wiatrołap 2,34 m2
8. Korytarz 5,76 m2
9. Garderoba 8,78 m2
10. Pokój 8,66 m2
11. Pokój 27,79 m2
12. Gabinet 16,84 m2
13. Kuchnia 6,75 m2
14. Pom. gosp. 4,0 m2
15. Łazienka 6,03 m2

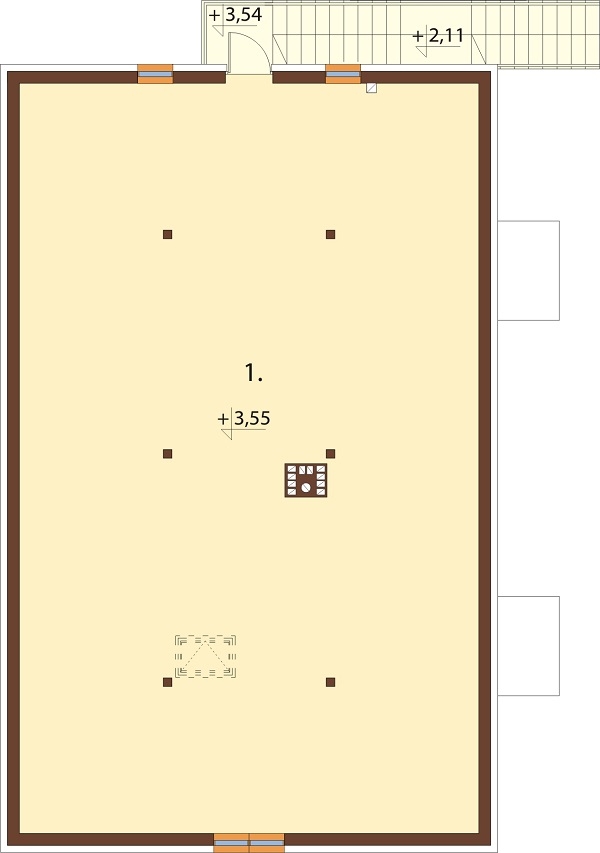

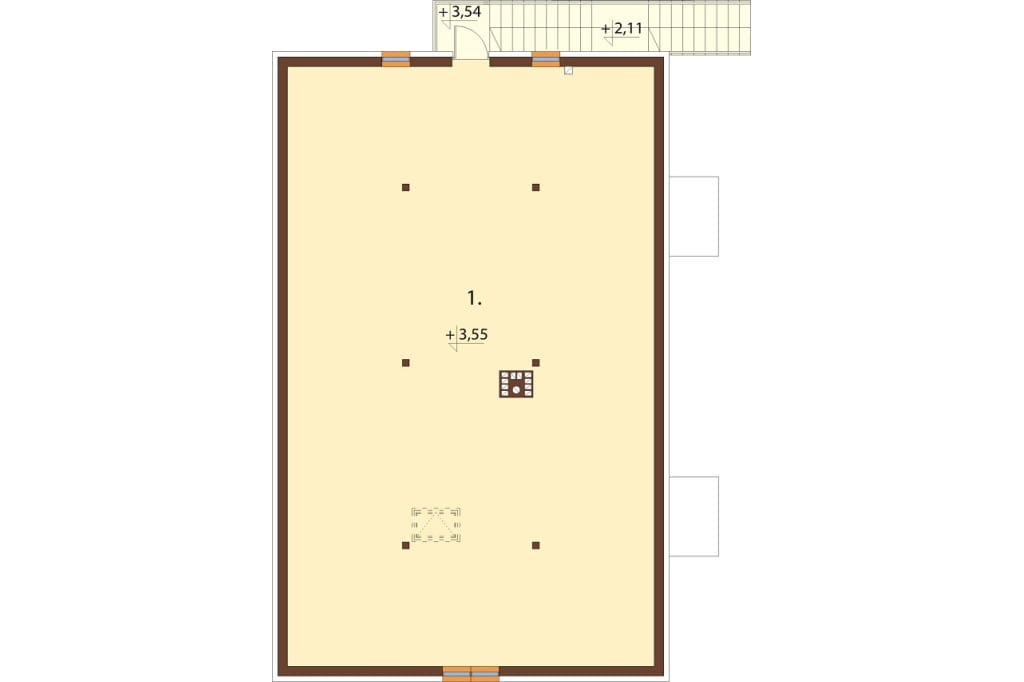

Rzut poddasza
PODDASZE NIEUŻYTKOWE: 98,43 m2
1. Strych 98,43 m2

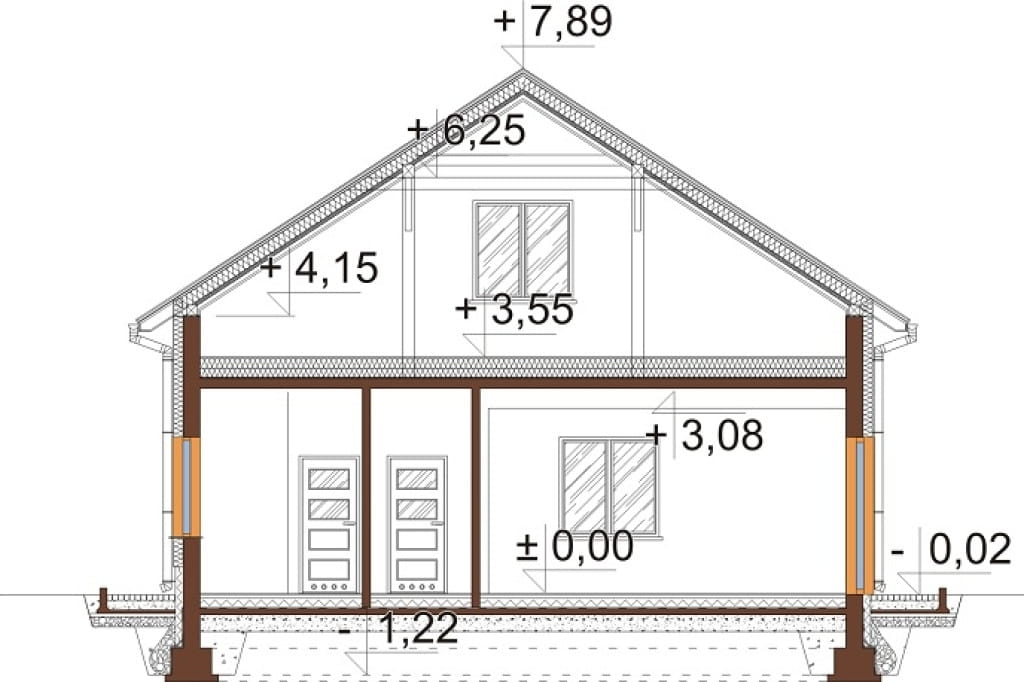

Przekrój

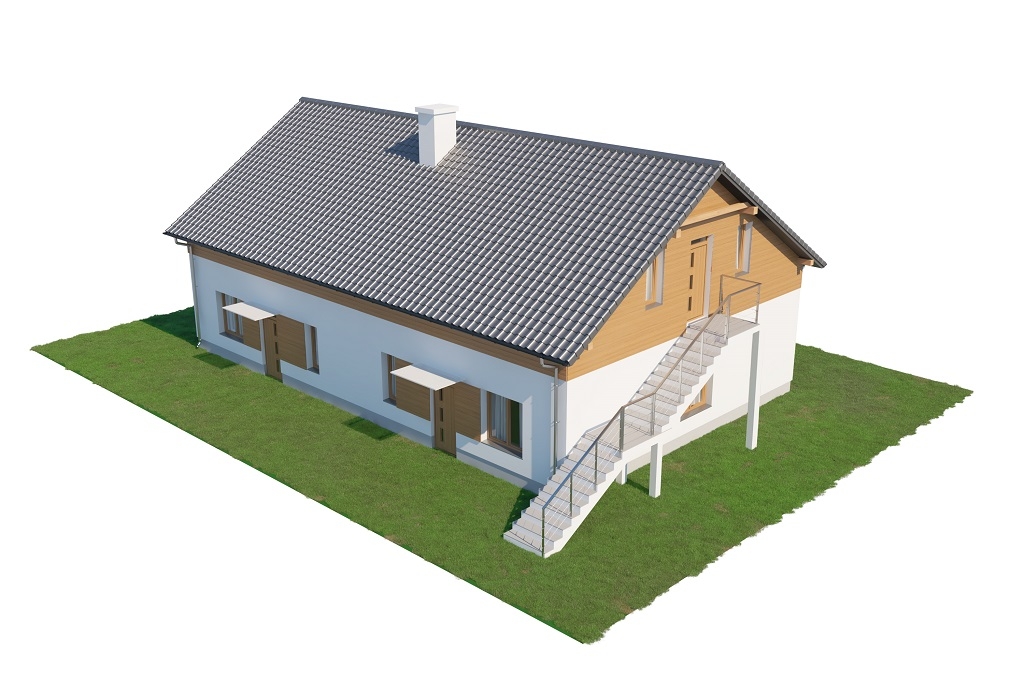

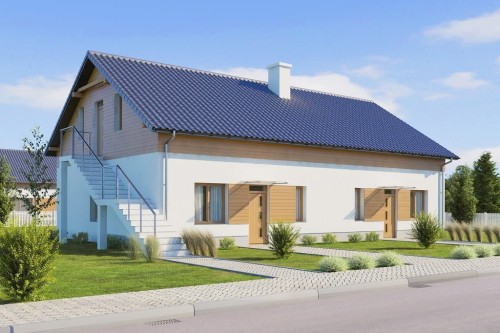

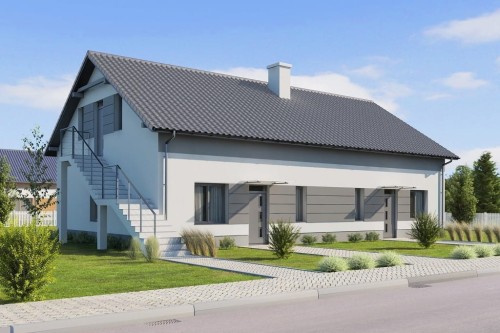

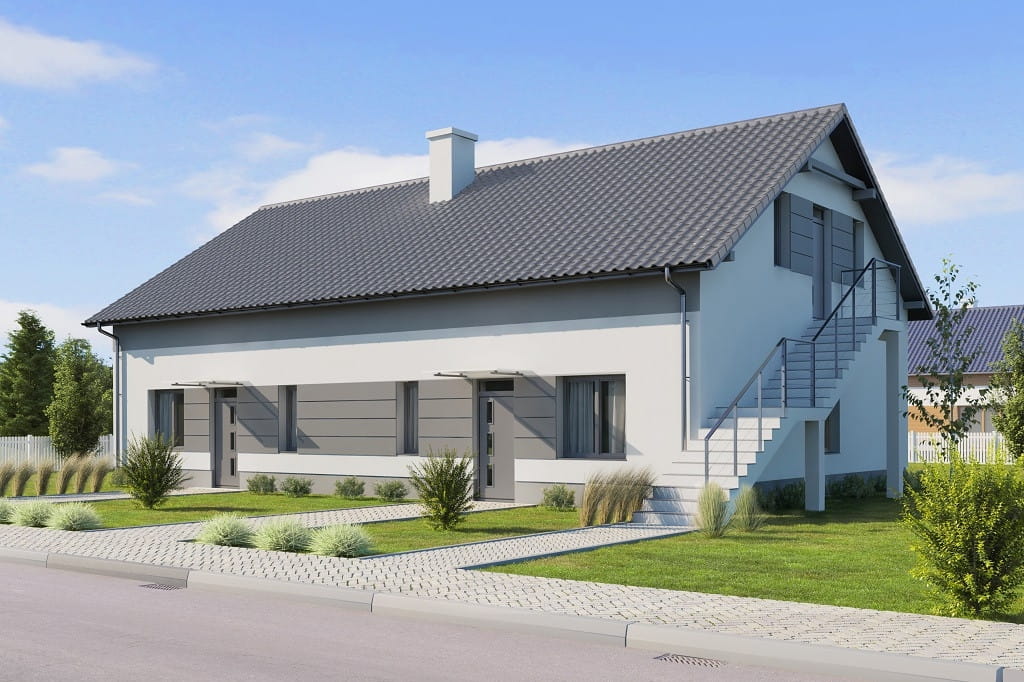

Model

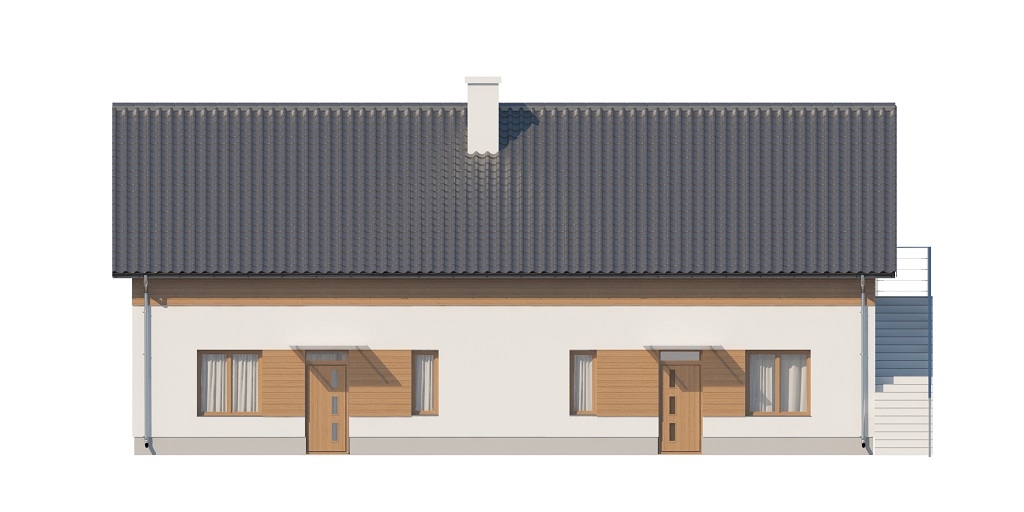

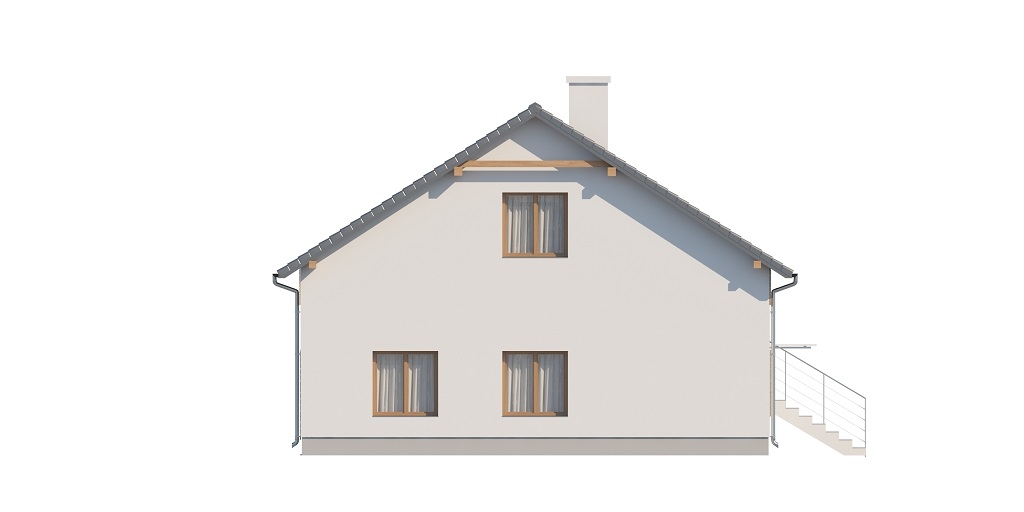

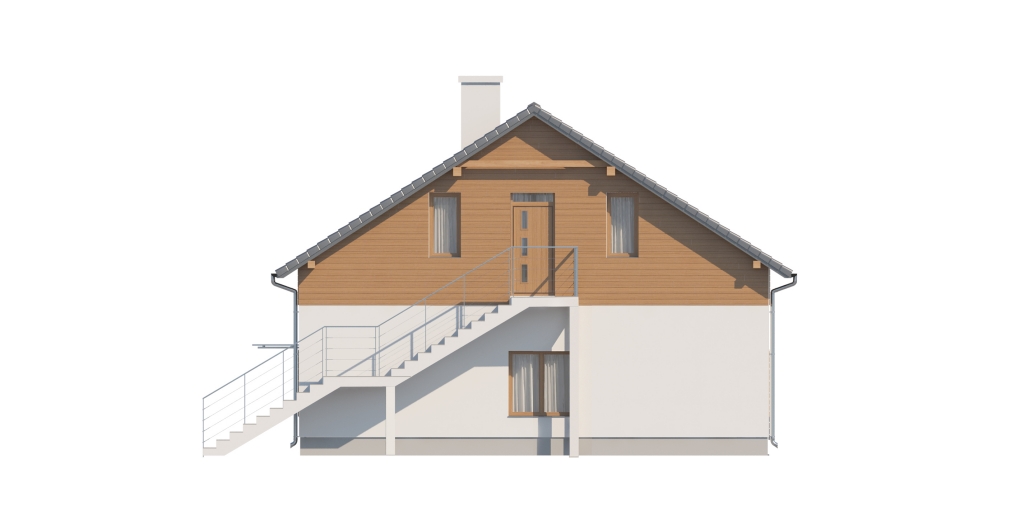

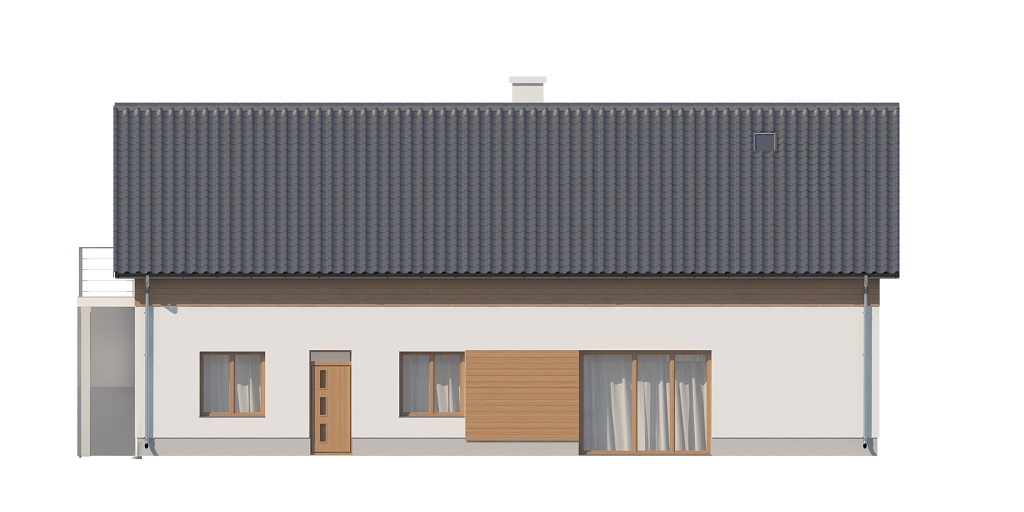

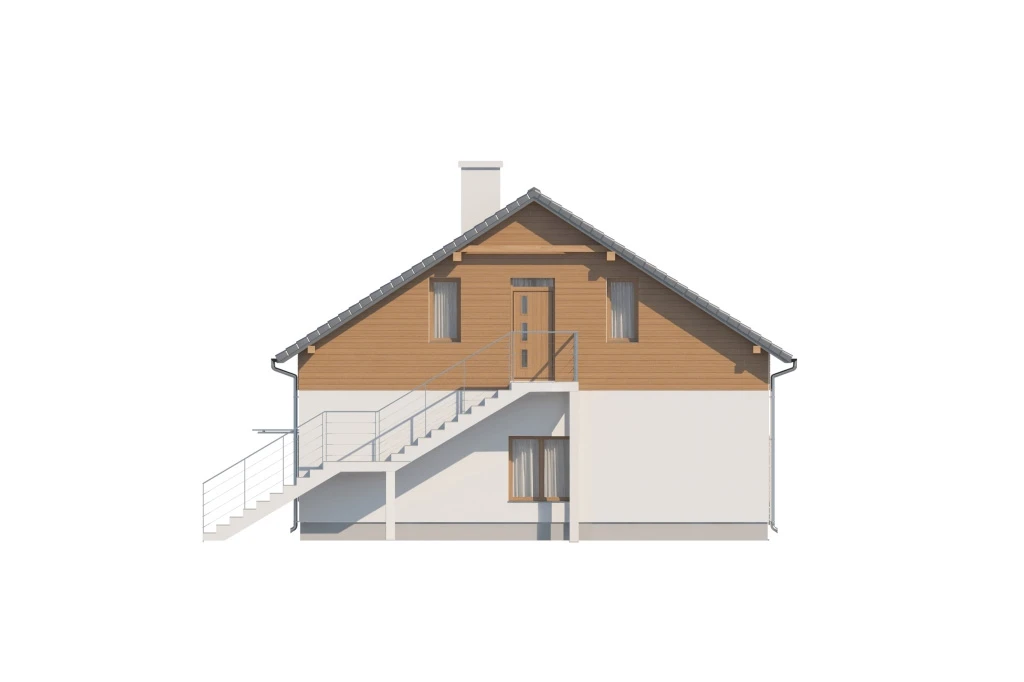

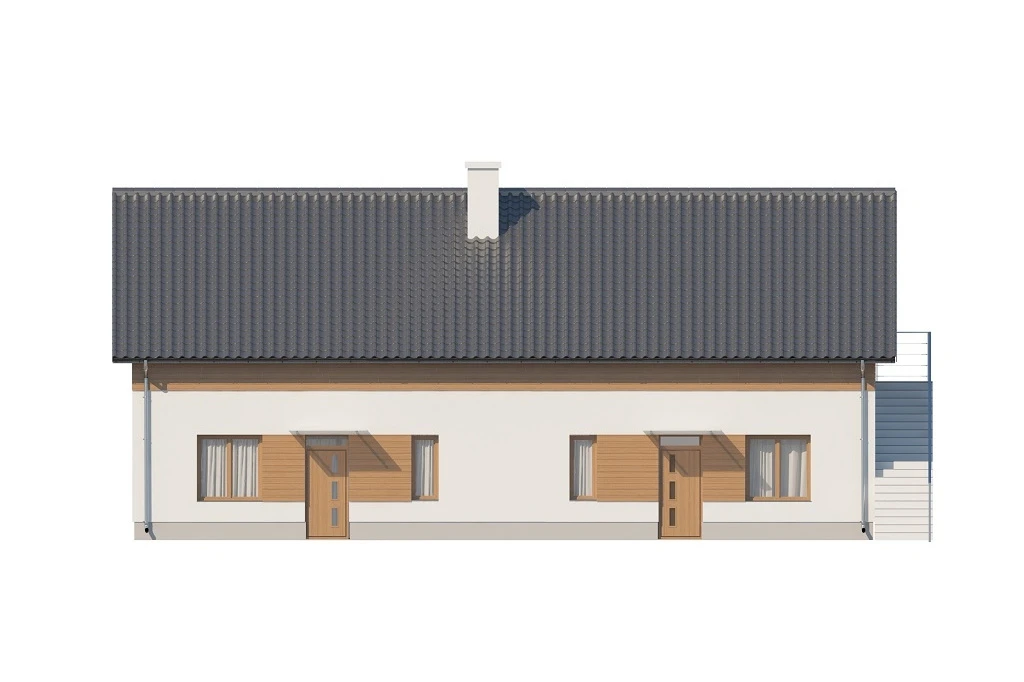

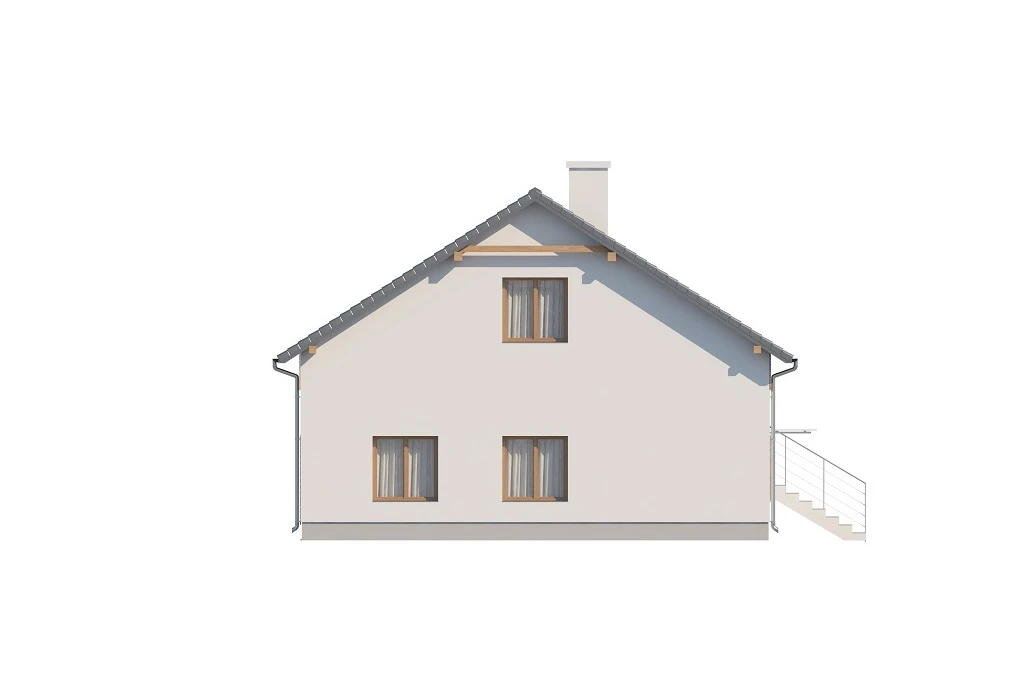

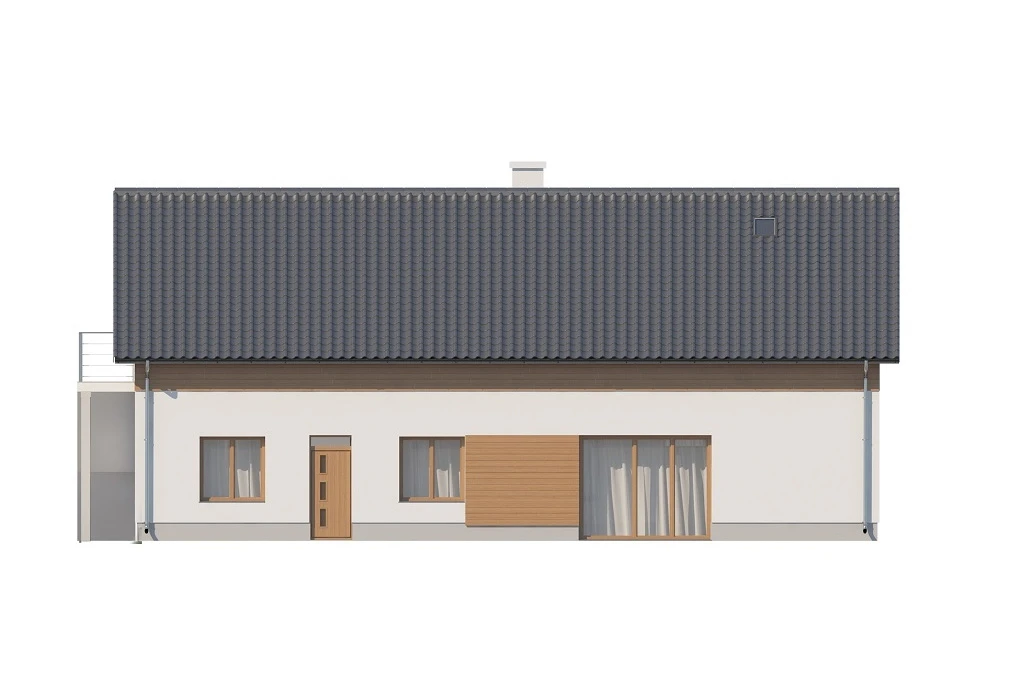

Elewacje
Informacje podstawowe
Projekt budynku lokalno - usługowego DM-6646 IBALA
Budynek składa się z dwóch lokali - mieszkalnego i usługowego. Lokal usługowy nie przekracza 30% powierzchni całkowitej budynku. Z lokalu usługowego posiłki będą przygotowywane i dystrybuowane na zewnątrz budynku. Na poddaszu zlokalizowano strych nieużytkowy z osobnym wejściem schodami zewnętrznymi. Obiekt nie posiada garażu, ani piwnicy.
Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 5cm, styropian 15cm, tynk zewnętrzny
Stropy w budynku: żelbetowy
Kąt nachylenia dachu: 33°
Ogrzewanie: kocioł na paliwo gazowe
Wentylacja: grawitacyjna, wentylacja mechaniczna okapu kuchennego (lokal usługowy)
Pokrycie dachu: blacha dachówkowa
Wysokość ścianki kolankowej: 0,69 m
Powierzchnia dach: 239,05 m2
Program:
Lokal mieszkalny: wiatrołap, korytarz, garderoba, 2 pokoje, gabinet, kuchnia, łazienka, pomieszczenie gospodarcze
Lokal usługowy: korytarz, pomieszczenie socjalno - biurowe, wc, magazyn i obróbka warzyw, przygotowalnia, kuchnia
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Marek Lizak, Paweł Bronowski
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Projekt ten nie wymaga pozwolenia na budowę i może być budowany na zgłoszenie zgodnie ze znowelizowanym Prawem Budowlanym obowiązującym od 3.01.2022 roku czytaj więcej >>
Ten projekt możesz zamówić również w wersji szkieletowej za dopłatą 2500 zł do jego ceny podstawowej. Termin realizacji takiego zamówienia to 21 dni roboczych. Aby złożyć zamówienie na taki wariant skontaktuj się z nami mailowo lub telefonicznie
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o. z kotłem na paliwo gazowe, wentylacja mechaniczna okapu kuchennego)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- przedmiar + zestawienie materiałów
- zestawienie elementów więźby dachowej
- projektowana charakterystyka energetyczna budynku
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 70 - 100
- Powierzchnia użytkowa (m²) 200 - 300
- Powierzchnia zabudowy (m²) 150 - 200
- Kąt nachylenia dachu (°) 30 - 35
- Szerokość działki/krótszy bok (m) 18 - 20
- Wysokość budynku (m) 7 - 8
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 86.95
- Powierzchnia użytkowa (m²) 238.48
- Powierzchnia zabudowy (m²) 174.83
- Szerokość budynku/krótszy bok (m) 10.50
- Długość budynku/dłuższy bok (m) 16.65
- Wysokość budynku (m) 7.91
- Szerokość działki/krótszy bok (m) 18.50
- Kąt nachylenia dachu (°) 33
- Rodzaj dachu dwuspadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze poddasze nieużytkowe do adaptacji
- Liczba sypialni na parterze 3
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Fundamenty ława fundamentowa
- Strop w budynku* żelbetowy
- Układ dachu kalenicowy
- Pokrycie dachu* blachodachówka
- Kubatura (m³) 1179.00
- Liczba kondygnacji 2
- Rodzaj ogrzewania gazowe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 80.07
- Wentylacja* grawitacyjna
- Liczba pomieszczeń 16
- Liczba wszystkich pokoi 3
- Liczba łazienek (bez WC) 1
Dodatkowe parametry projektu
- Kominek* nie
- Garderoba* tak
- Spiżarnia* nie
- Pokój z łazienką i garderobą* nie
- Pralnia / pom. gospodarcze* tak
- Kotłownia* nie
- Taras nie
- Weranda nie
- Wirtualny spacer nie
Dodatkowe parametry projektu
- Winda w budynku tak
- Przystosowany dla osób niepełnosprawnych nie
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
