Projekt domu

IBALA 2
Kod: L-6646
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
POWIERZCHNIA MIESZKALNA 86.95 m²

Projekt na zamówienie. Zapytaj o cenę.

Projekt ten nie wymaga pozwolenia na budowę i może być budowany na zgłoszenie zgodnie ze znowelizowanym Prawem Budowlanym obowiązującym od 3.01.2022 roku czytaj więcej >>

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

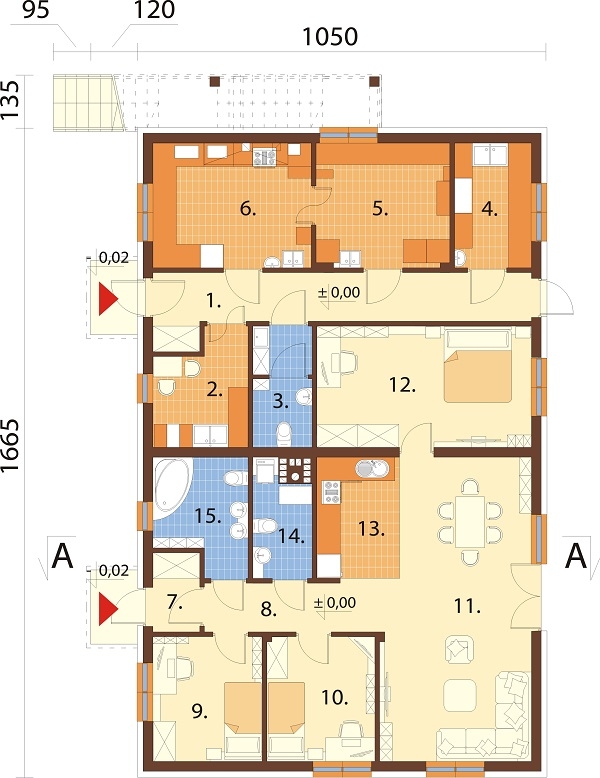

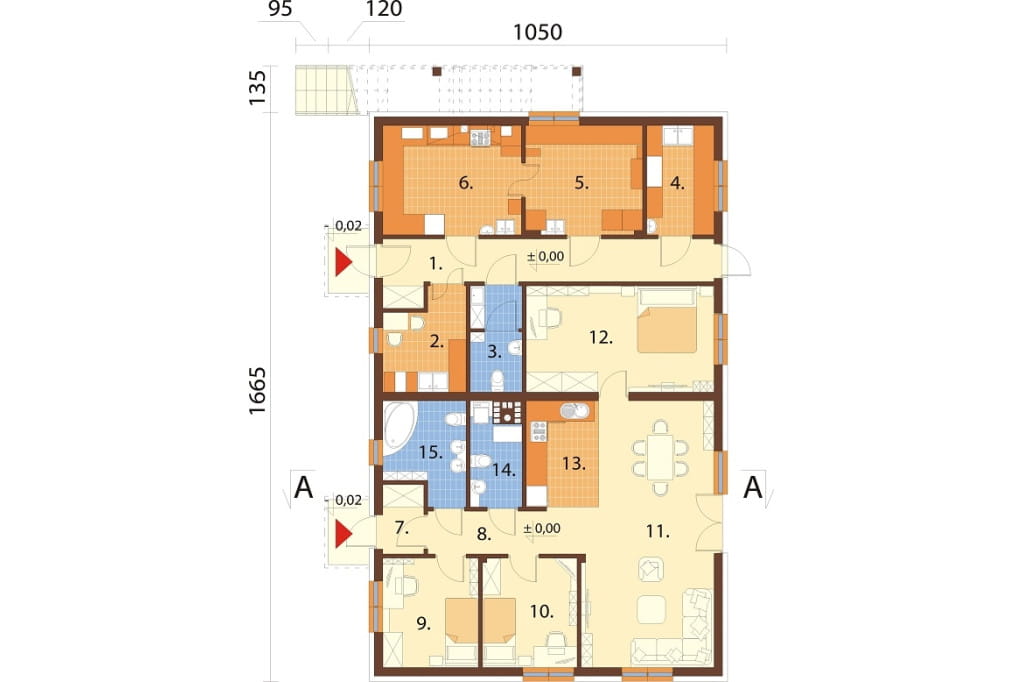

Rzut parteru



Projekt domu L-6646 - rzut

PARTER: 140,05 m2

Lokal usługowy: 53,10 m2
1.Komunikacja 12,71 m2
2. Pom. socjalno-biurowe 6,39 m2
3. WC personelu 4,39 m2
4. Magazyn i obróbka warzyw 6,15 m2
5. Przygotowalnia 10,69 m2
6. Kuchnia 12,77 m2



Lokal mieszkalny: 86,95 m2
7. Wiatrołap 2,34 m2
8. Korytarz 5,76 m2
9. Garderoba 8,78 m2
10. Pokój 8,66 m2
11. Pokój 27,79 m2
12. Gabinet 16,84 m2
13. Kuchnia 6,75 m2
14. Pom. gosp. 4,0 m2
15. Łazienka 6,03 m2

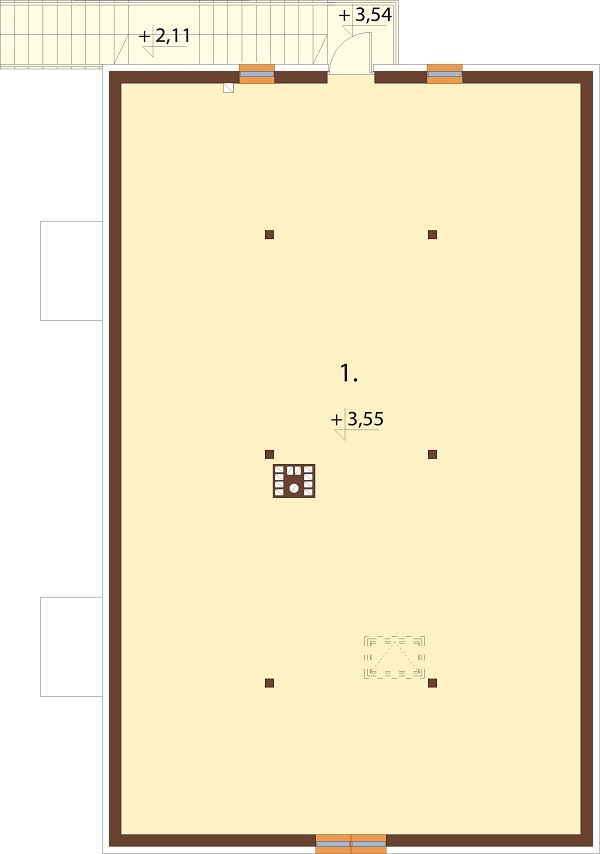

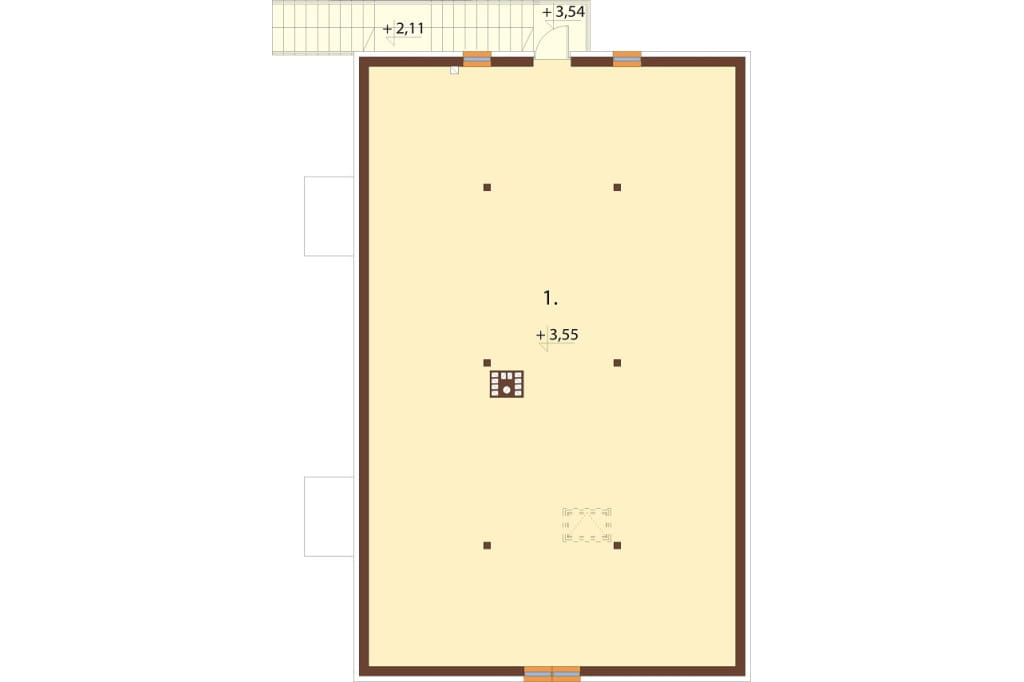

Rzut poddasza



Projekt domu L-6646 - rzut

PODDASZE NIEUŻYTKOWE: 98,43 m2

1. Strych 98,43 m2

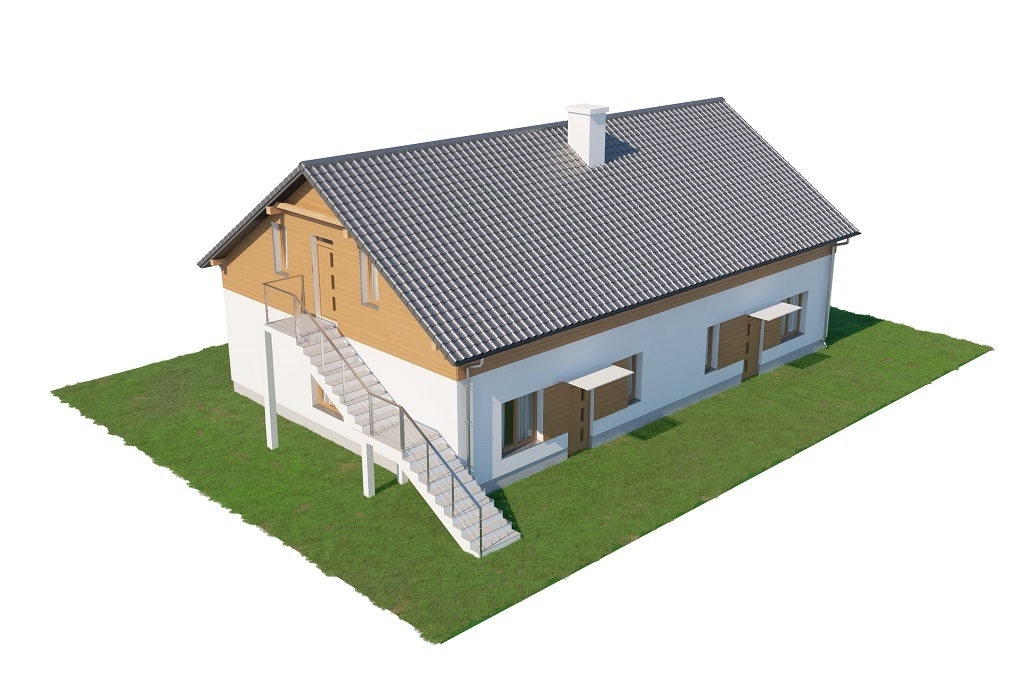

Model



Projekt domu L-6646 - model

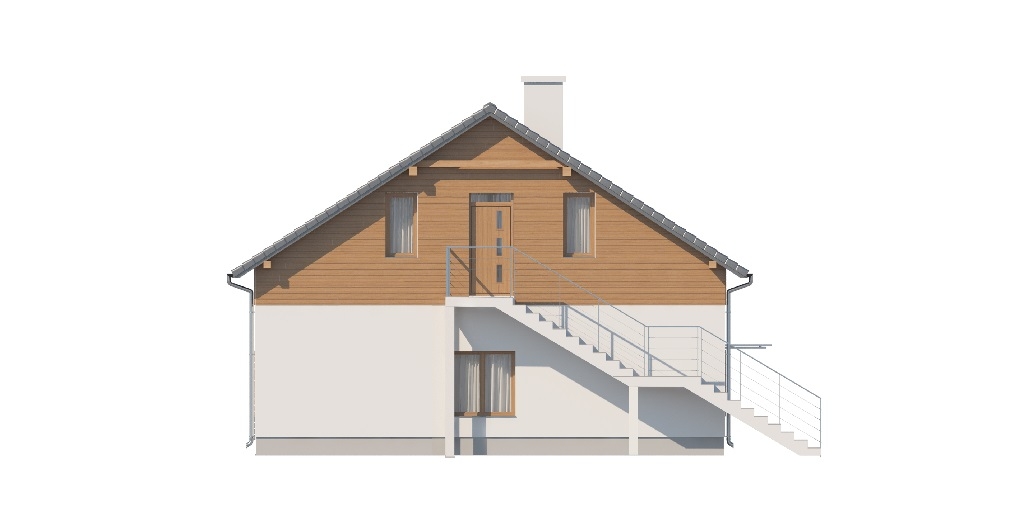

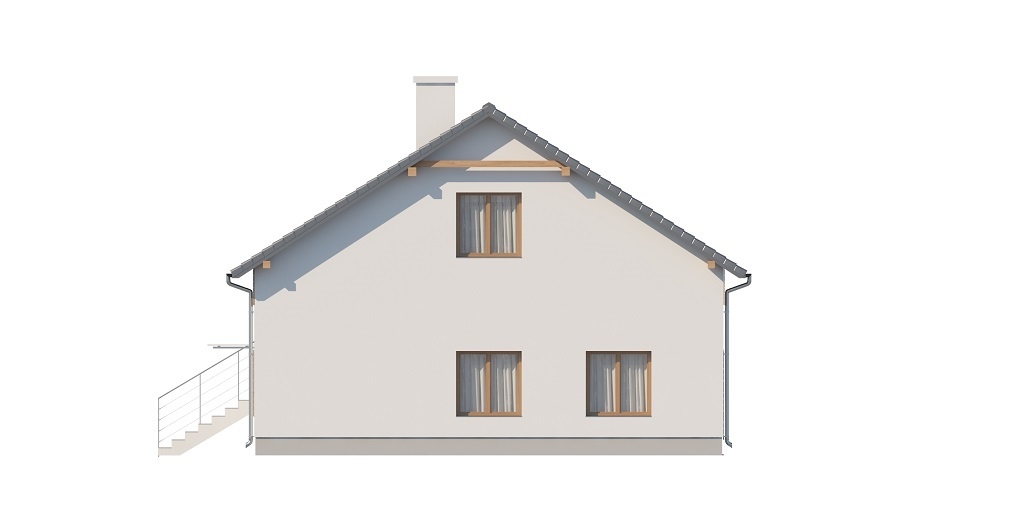

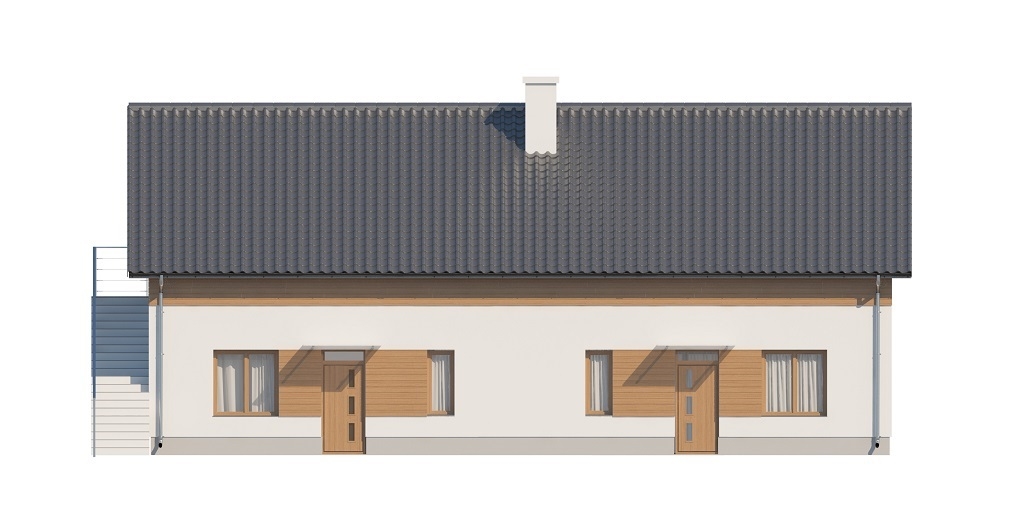

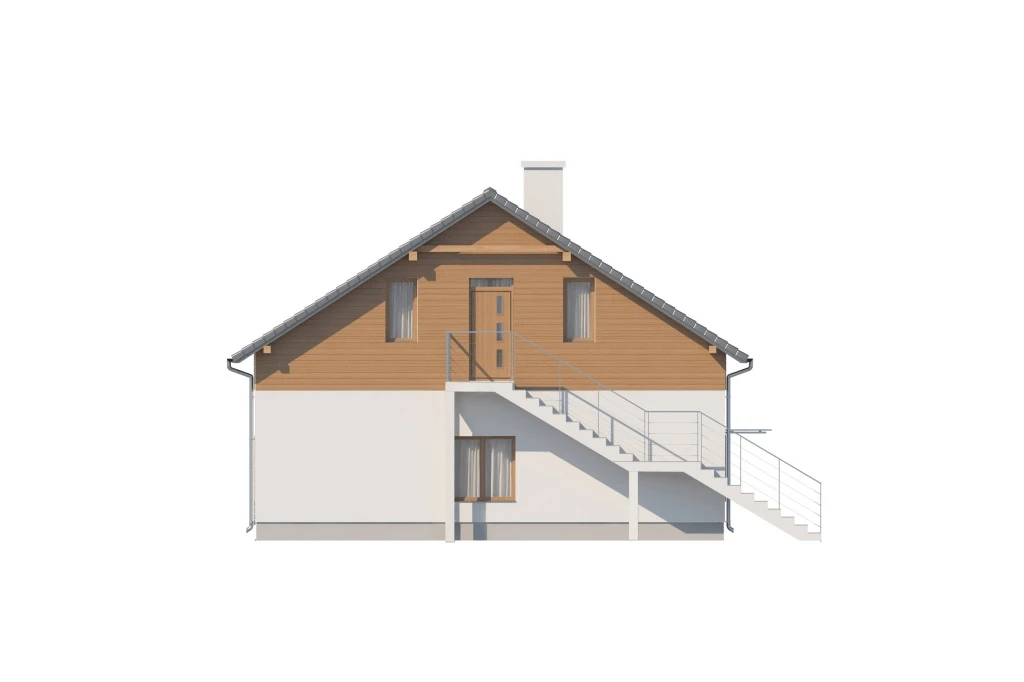

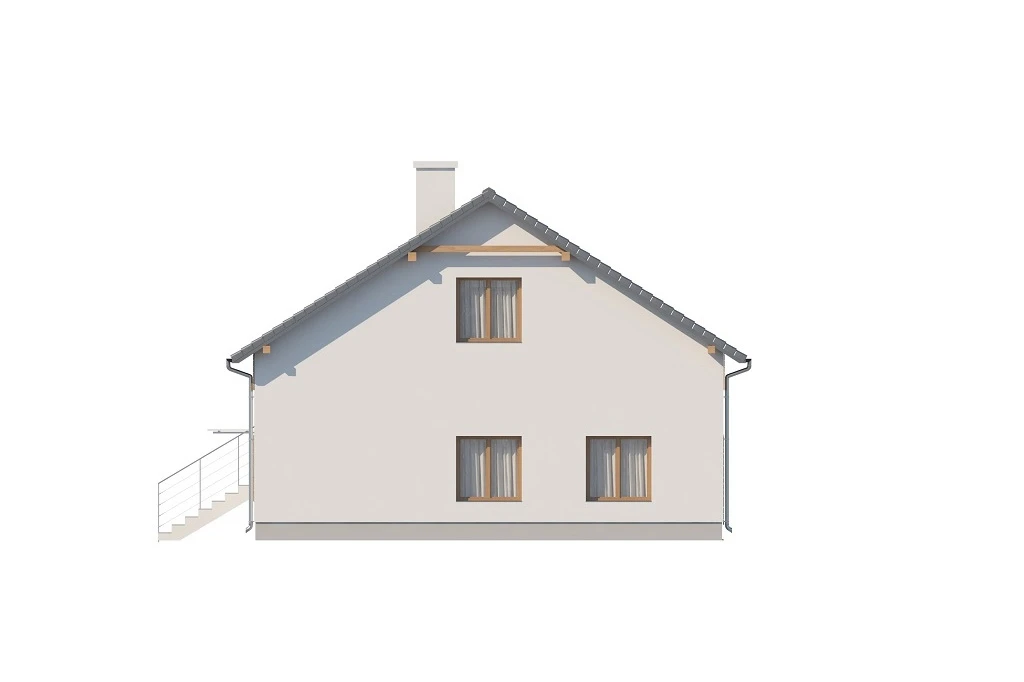

Elewacje



Projekt domu L-6646 - elewacja

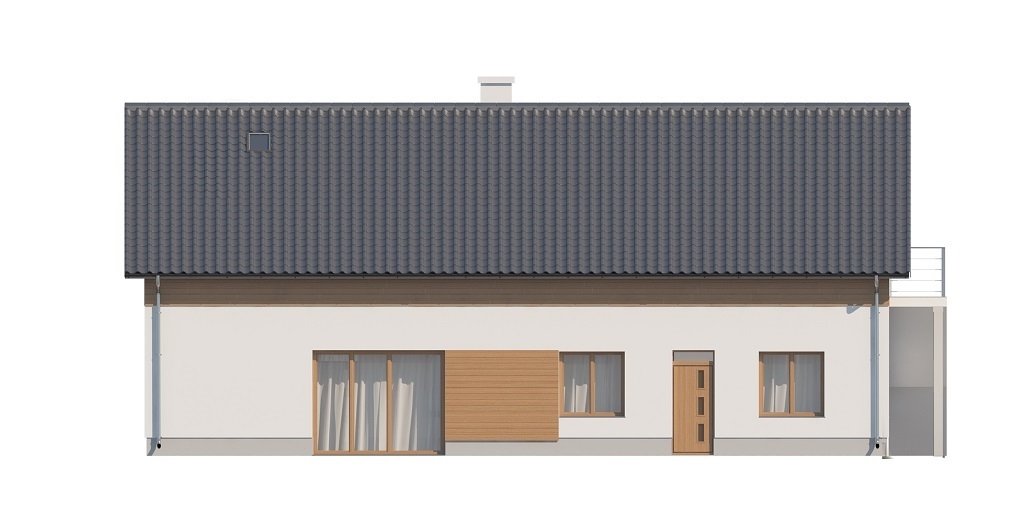

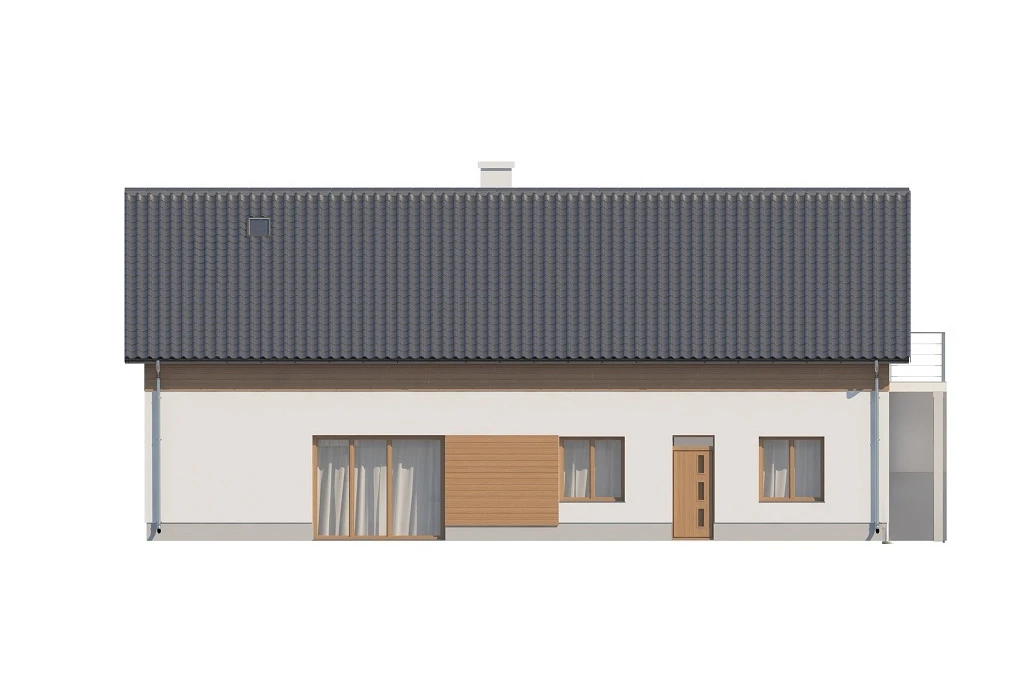

elewacja ogrodowa
Projekt domu L-6646 - elewacja

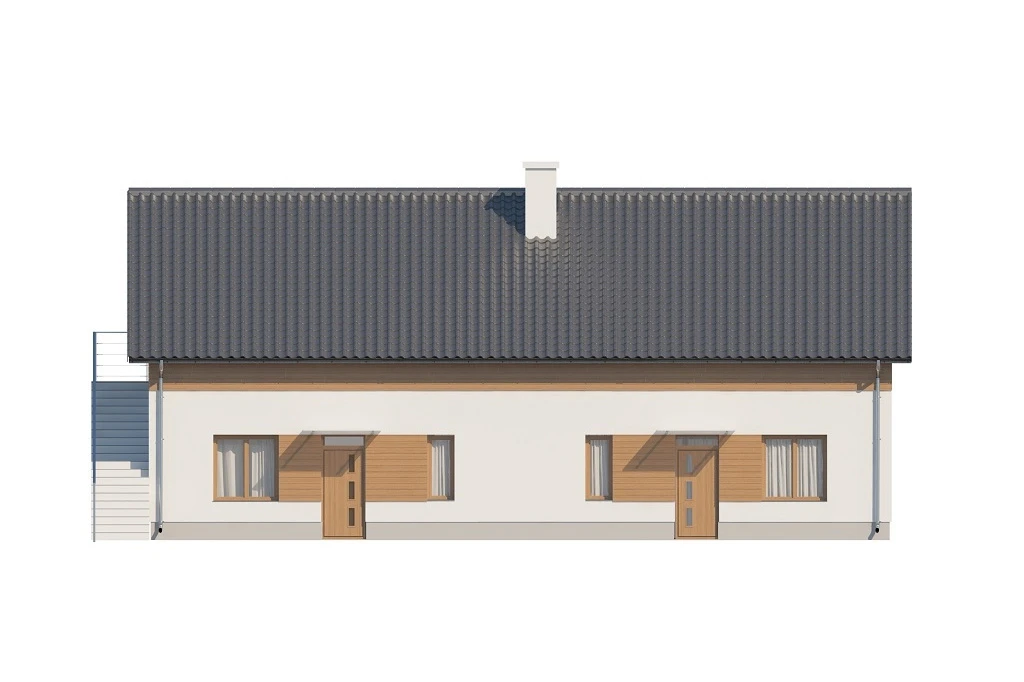

elewacja frontowa
Projekt domu L-6646 - elewacja
elewacja boczna
Projekt domu L-6646 - elewacja
elewacja boczna

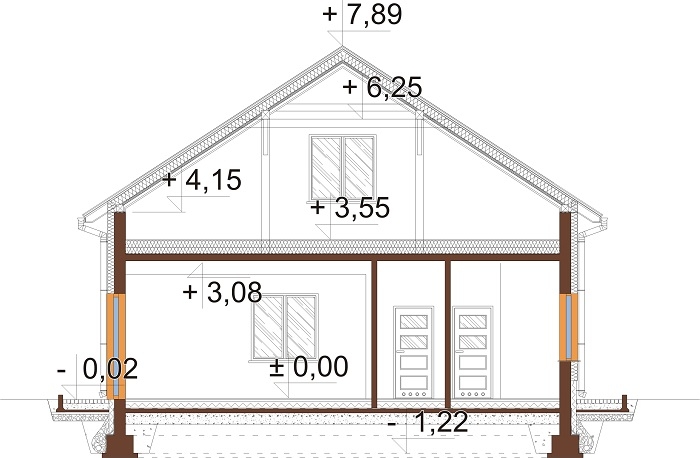

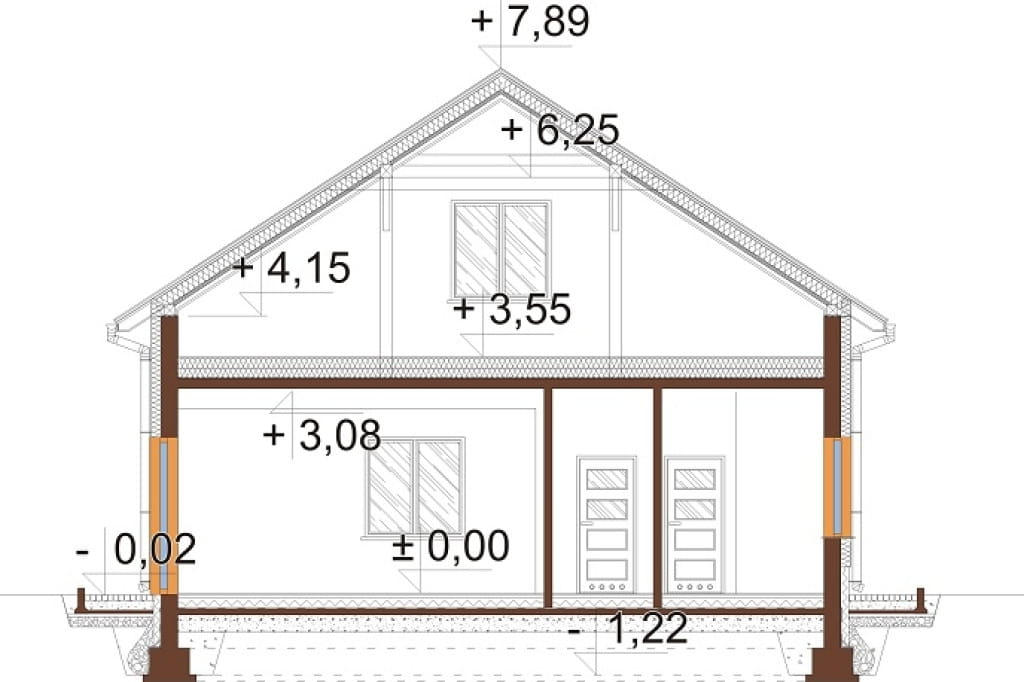

Przekrój



Projekt domu L-6646 - przekrój



Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku lokalno - usługowego L-6646 IBALA 2
Budynek składa się z dwóch lokali - mieszkalnego i usługowego. Lokal usługowy nie przekracza 30% powierzchni całkowitej budynku. Z lokalu usługowego posiłki będą przygotowywane i dystrybuowane na zewnątrz budynku. Na poddaszu zlokalizowano strych nieużytkowy z osobnym wejściem schodami zewnętrznymi. Obiekt nie posiada garażu, ani piwnicy.

Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 5cm, styropian 15cm, tynk zewnętrzny
Stropy w budynku: żelbetowy
Kąt nachylenia dachu: 33°
Ogrzewanie: kocioł na paliwo gazowe
Wentylacja: grawitacyjna, wentylacja mechaniczna okapu kuchennego (lokal usługowy)
Pokrycie dachu: blacha dachówkowa
Wysokość ścianki kolankowej: 0,69 m
Powierzchnia dach: 239,05 m2
Program:
Lokal mieszkalny: wiatrołap, korytarz, garderoba, 2 pokoje, gabinet, kuchnia, łazienka, pomieszczenie gospodarcze
Lokal usługowy: korytarz, pomieszczenie socjalno - biurowe, wc, magazyn i obróbka warzyw, przygotowalnia, kuchnia

 Powierzchnia zabudowy: 174.83 m²
Powierzchnia użytkowa: 238.48 m²
Kubatura: 1179.00 m³
Szerokość działki: 18.50 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 16
Kąt nachylenia dachu: 33°
Ilość pokoi: 3
Pokój na parterze: Tak
Wysokość budynku: 7.91 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 80.07 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze nieużytkowe, strych, Poddasze nieużytkowe do adaptacji
Typ: mieszkalne z funkcją usługowo-handlową, parterowe, projekty domów, jednorodzinne, projekt domu, parterowe z poddaszem do adaptacji
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Marek Lizak


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  •     projekt architektoniczny budowlany
  •     projekt konstrukcyjny budowlany
  •     projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o. z kotłem na paliwo gazowe, wentylacja mechaniczna okapu kuchennego)
  •     projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  •     przedmiar + zestawienie materiałów
  •     zestawienie elementów więźby dachowej
  •     projektowana charakterystyka energetyczna budynku
  •     zgoda na zmiany w projekcie



Projekt dostosowany do aktualnych norm dostępny w terminie 10 dni roboczych

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
