Projekt

PRZEDSZKOLE
Kod: LK-102
Zadzwoń do nas!
PN - PT od 8 do 16: 780 001 242,
508 037 512, 12 414 35 34
KOSZTORYS
PROJEKTU DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 1 600 PLN
7 200 PLN 		KUP
PROJEKT

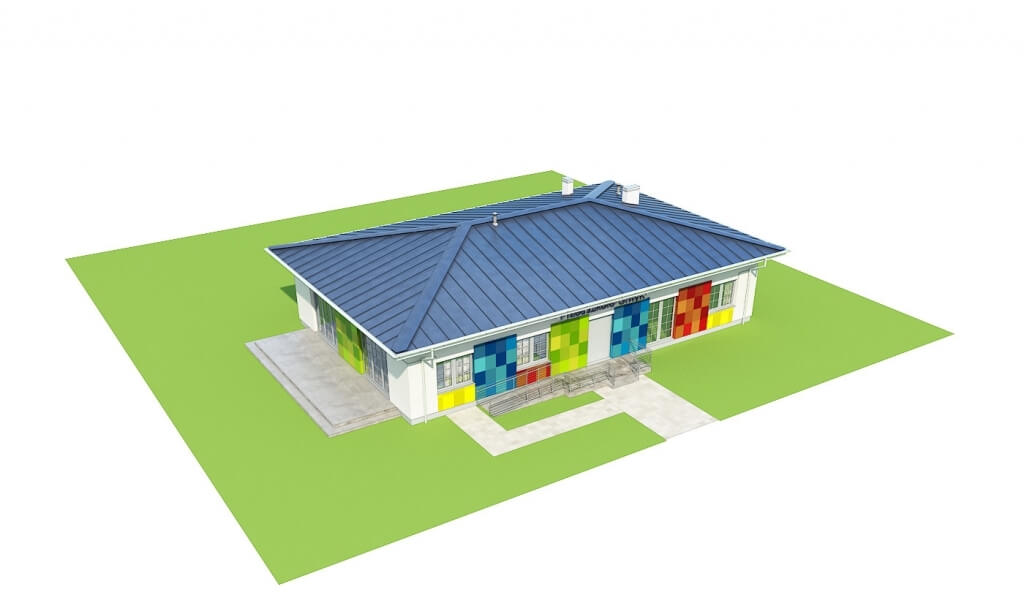

Model



Projekt LK-102 - model

Elewacje

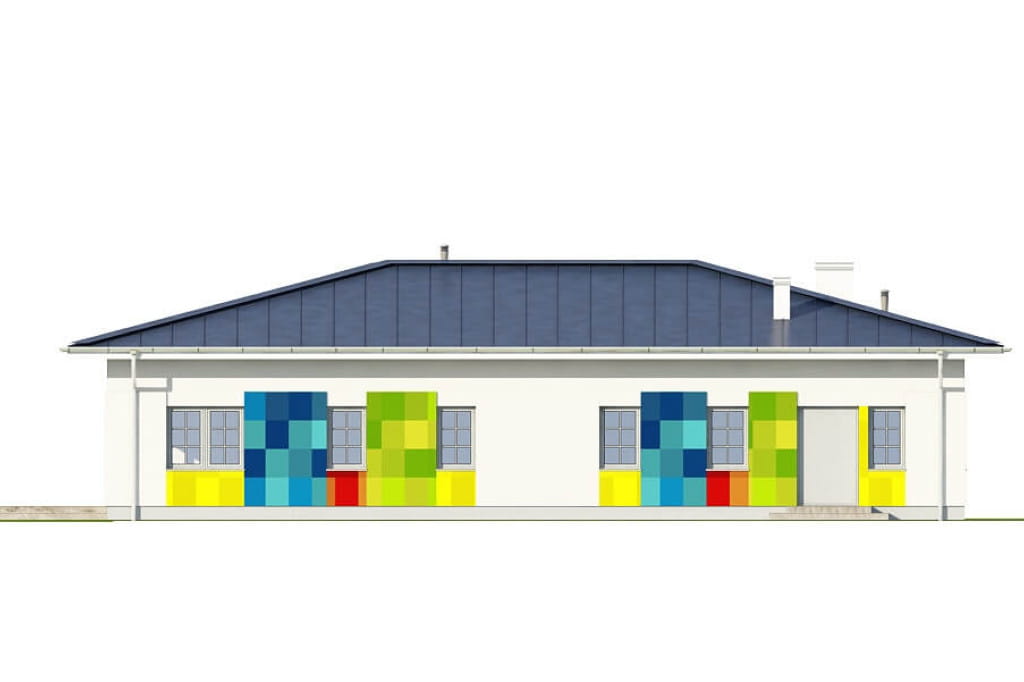

Projekt LK-102 - elewacja

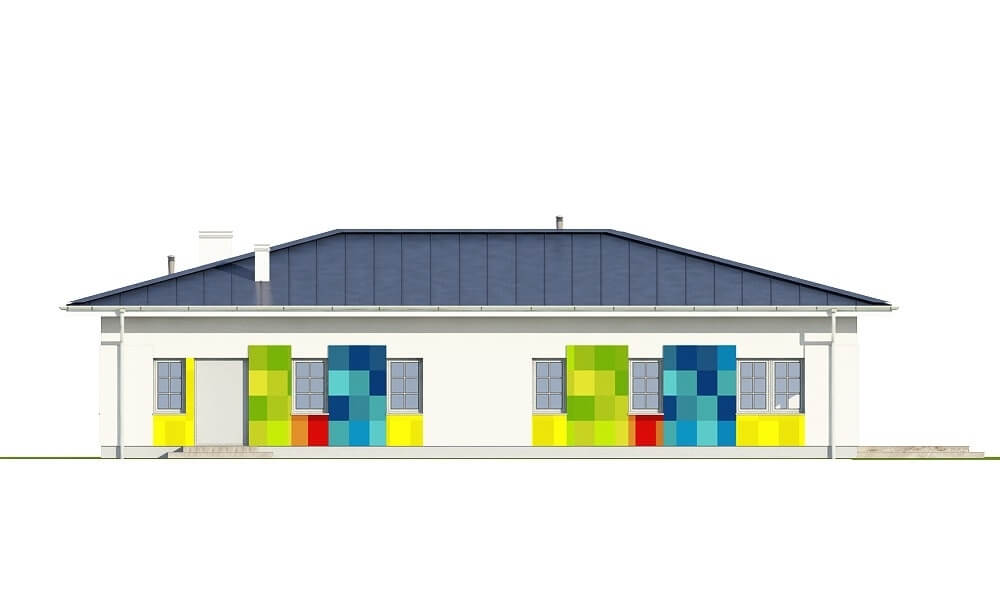

elewacja ogrodowa
Projekt LK-102 - elewacja

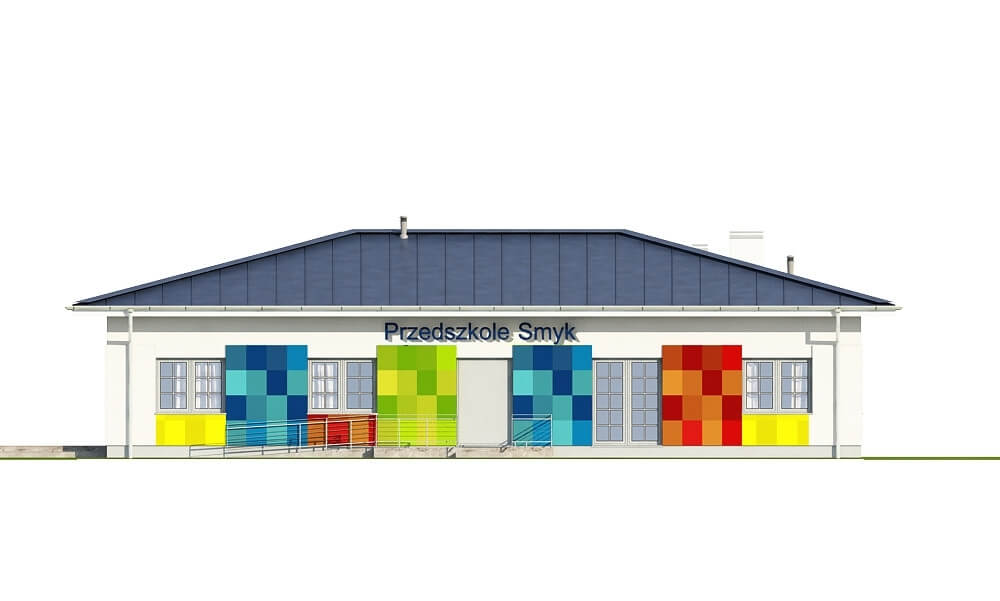

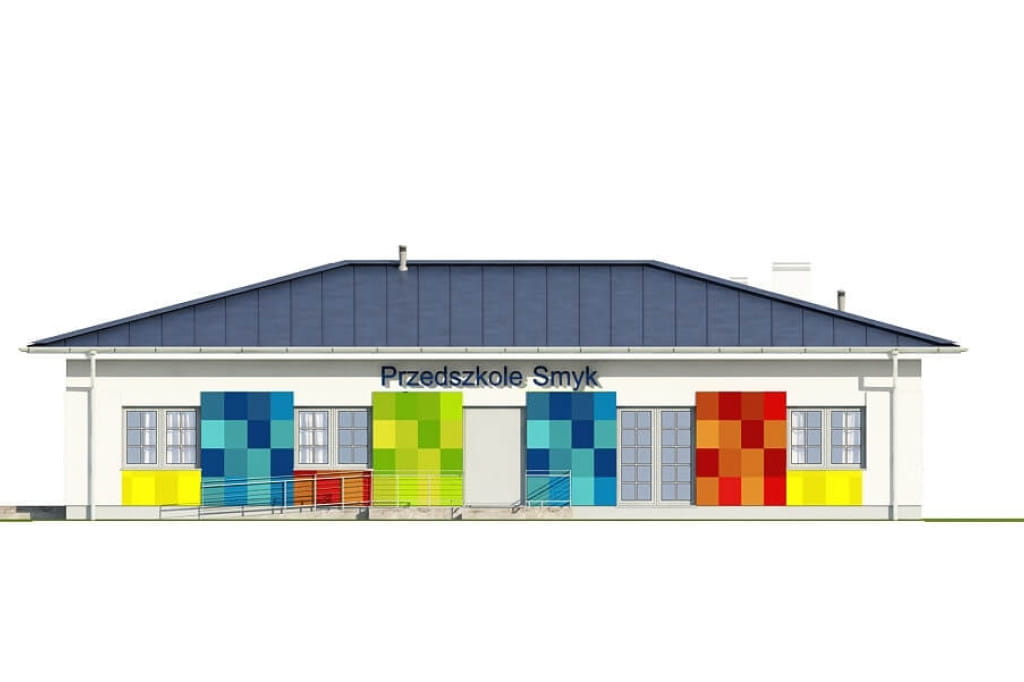

elewacja frontowa
Projekt LK-102 - elewacja

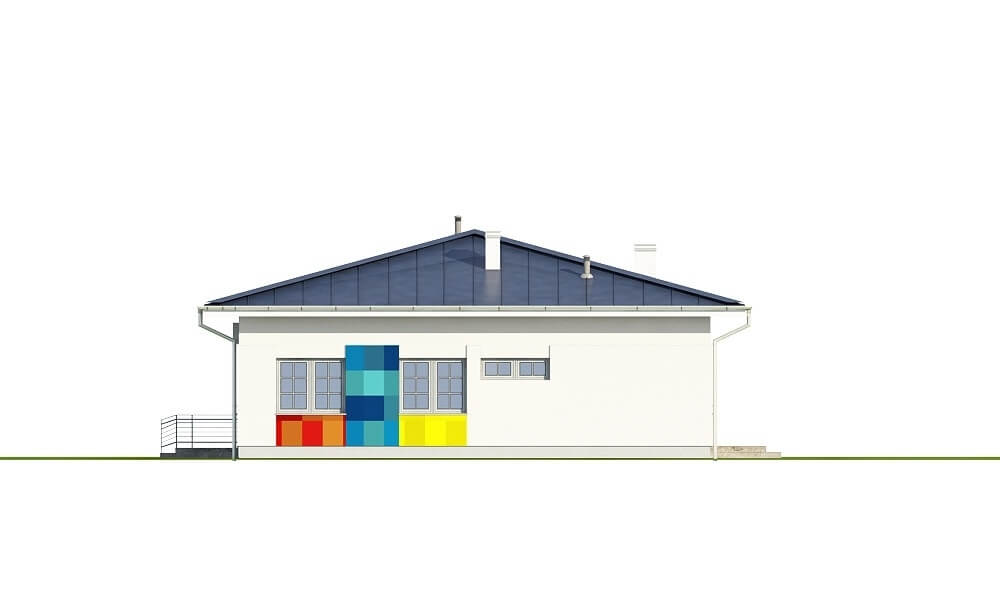

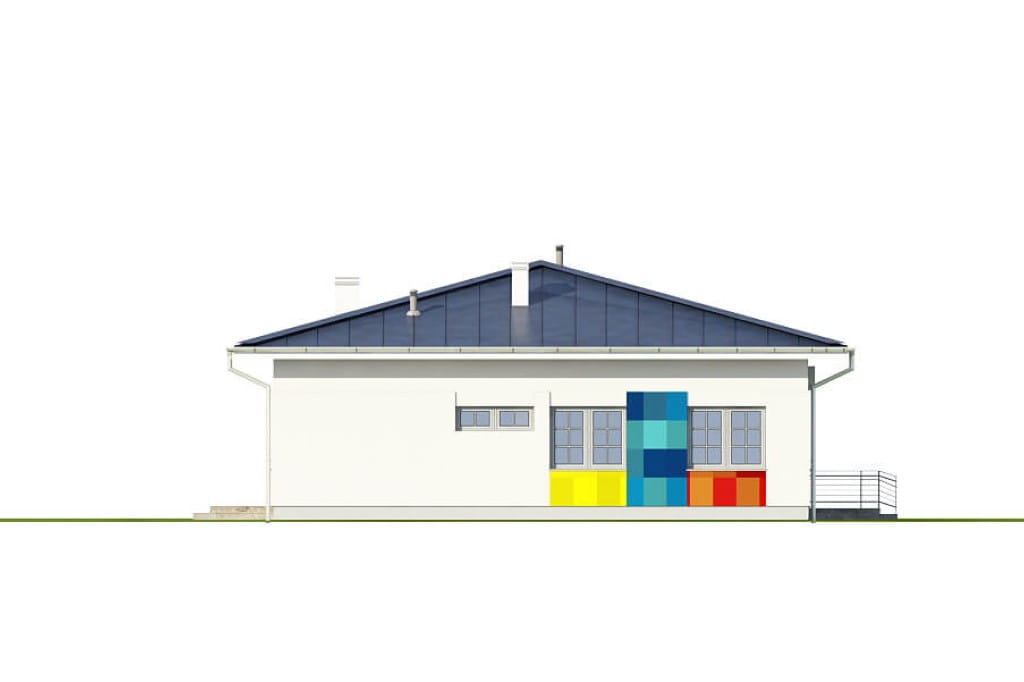

elewacja boczna

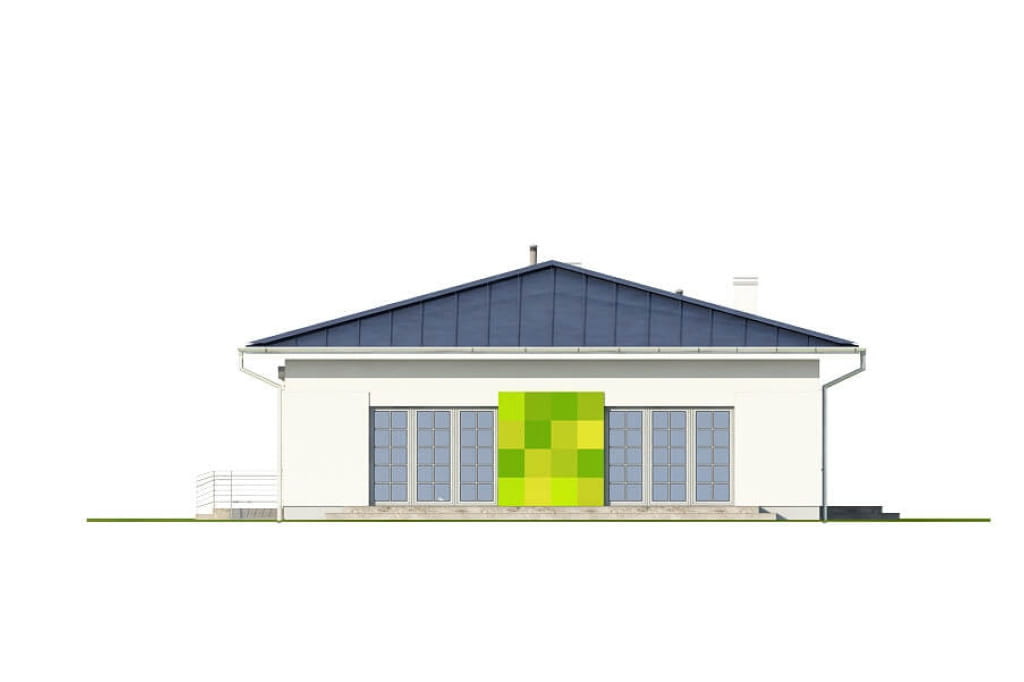

Projekt LK-102 - elewacja

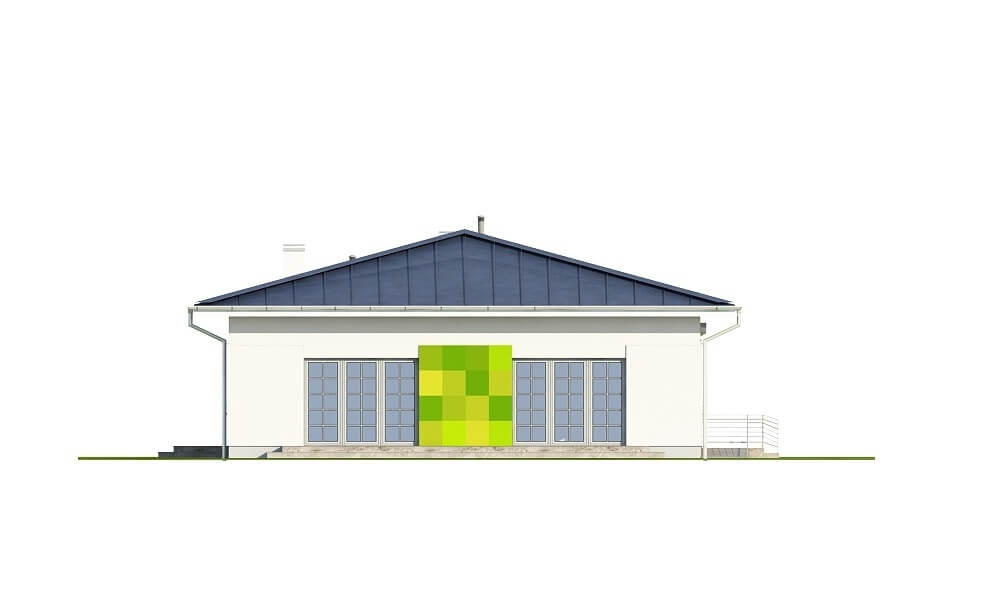

elewacja boczna

zobacz realizacje naszych projektów

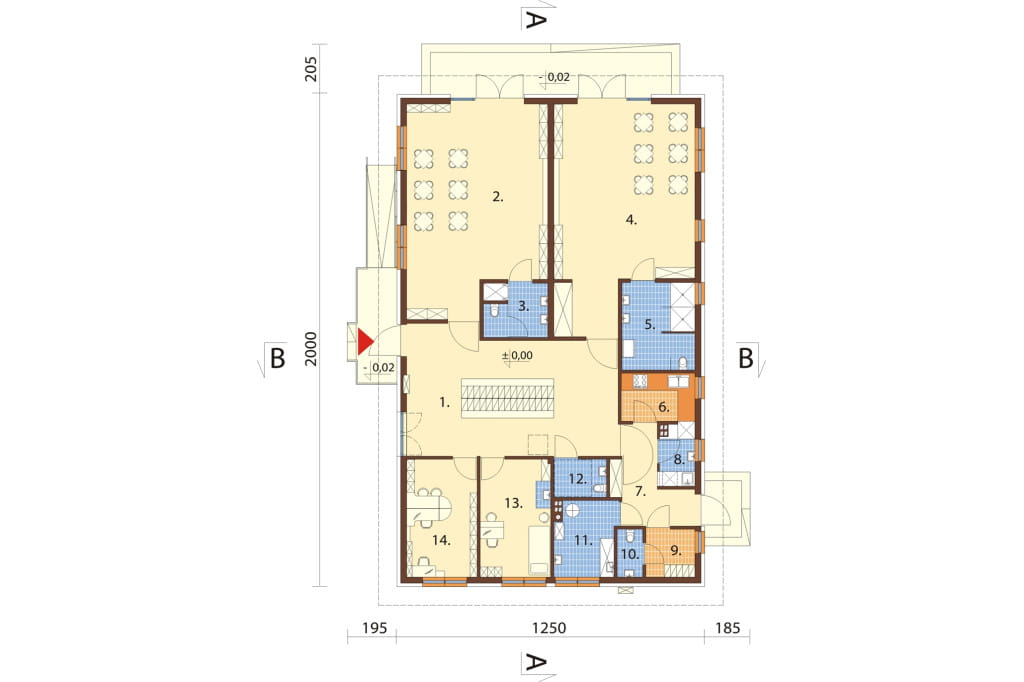

Rzut parteru



Projekt LK-102 - rzut

PARTER: 212,86 m2

1. Pomieszczenie wielofunkcyjne 42,09 m2
2. Sala dla dzieci 45,33 m2
3. Łazienka 5,50 m2
4. Sala dla dzieci 46,44 m2
5. Łazienka 10,26 m2
6. Przygotowalnia posiłków 5,74 m2
7. Korytarz 8,80 m2
8. Zmywalnia 3,36 m2
9. Pokój socjalny 3,79 m2
10. WC 1,96 m2
11. Kotłownia 7,38 m2
12. WC 3,23 m2
13. Gabinet higienistki 13,50 m2
14. Biuro 13,52 m2
POWIĘKSZ RZUT

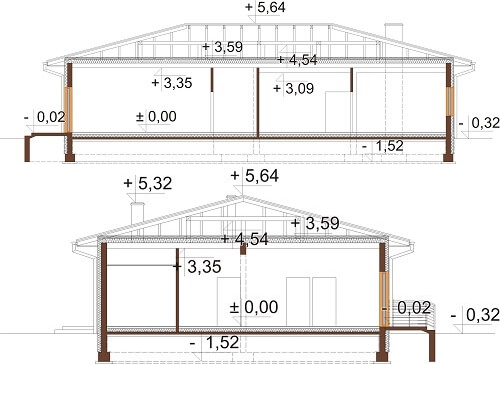

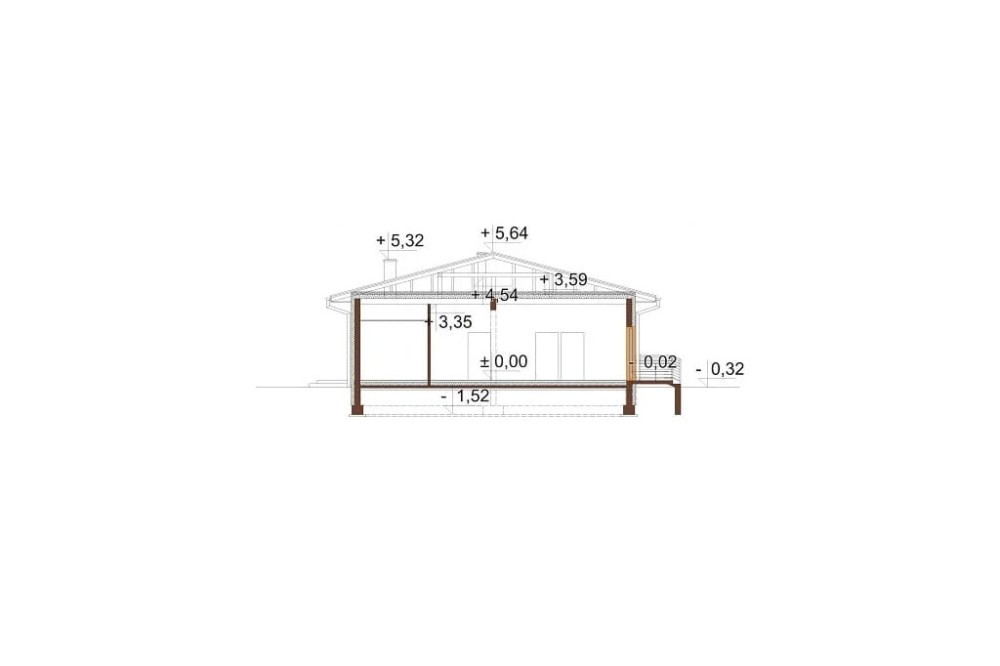

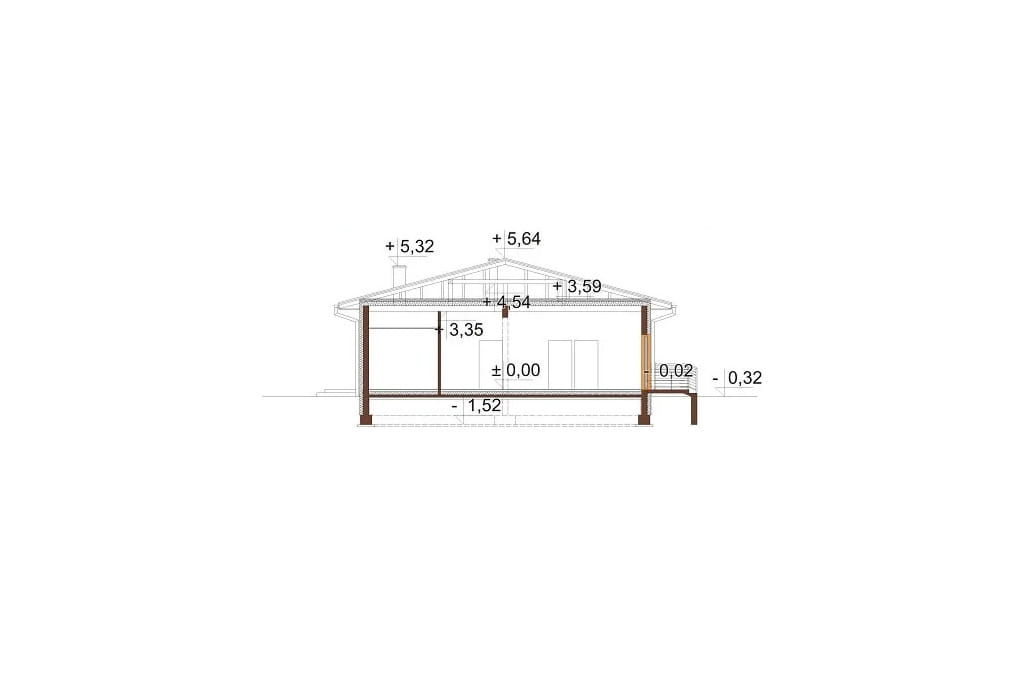

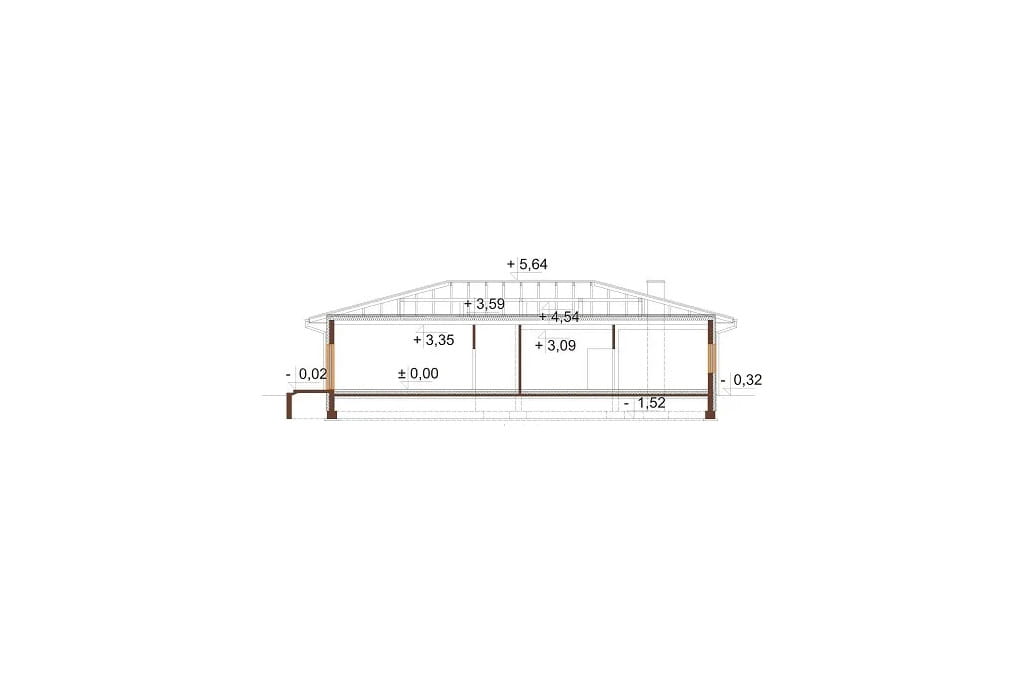

Przekrój



Projekt LK-102 - przekrój



POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku przedszkola LK-102, parterowy, niepodpiwniczony.

Technologia: tradycyjna
Ściany zewnętrzne: bloczki gazobetonowe 24 cm, styropian 15 cm, tynk zewnętrzny
Strop nad parterem: Teriva
Kąt nachylenia dachu: 15°
Ogrzewanie: gazowe, podgrzewanie ciepłej wody wspomagane przez instalację solarną
Wentylacja: mechaniczna z odzyskiem ciepła w salach dla dzieci i pomieszczeniach wielofunkcyjnych a w pozostałych pomieszczeniach grawitacyjna lub wyciągowa
Program: szatnia, WC, korytarz, biuro, gabinet higienistki, kotłownia, pokój socjalny z WC, przygotowalnia posiłków, zmywalnia, 2 sale dla dzieci (na każdej sali maksymalnie 15 dzieci) oraz 2 łazienki

 Powierzchnia zabudowy: 250.00 m²
Powierzchnia użytkowa: 212.86 m²
Kubatura: 1204.58 m³
Szerokość działki: 20.50 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.
Ilość kondygnacji: 1
Liczba pomieszczeń: 14
Kąt nachylenia dachu: 15
Pokój na parterze: Nie
Wysokość budynku: 5,96 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 38,95 kWh/(m²·rok)
ZAWARTOŚĆ PROJEKTU:
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna, solarna)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • projektowana charakterystyka energetyczna
  • przedmiar robót budowlanych
  • zestawienie elementów więźby dachowej
  • zgoda na zmiany w projekcie
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: komercyjne, projekt budynku usługowego, przedszkole, projekt przedszkola, projekty przedszkoli, dom przyjazny dziecku, placówka wsparcia dziennego dla dziecka
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 1 600 PLN 7 200 PLN KUP
PROJEKT

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
