Projekt

Restauracja, dom weselny
Kod: LK-24 B
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 10 600 PLN
KUP
PROJEKT



zobacz realizacje naszych projektów

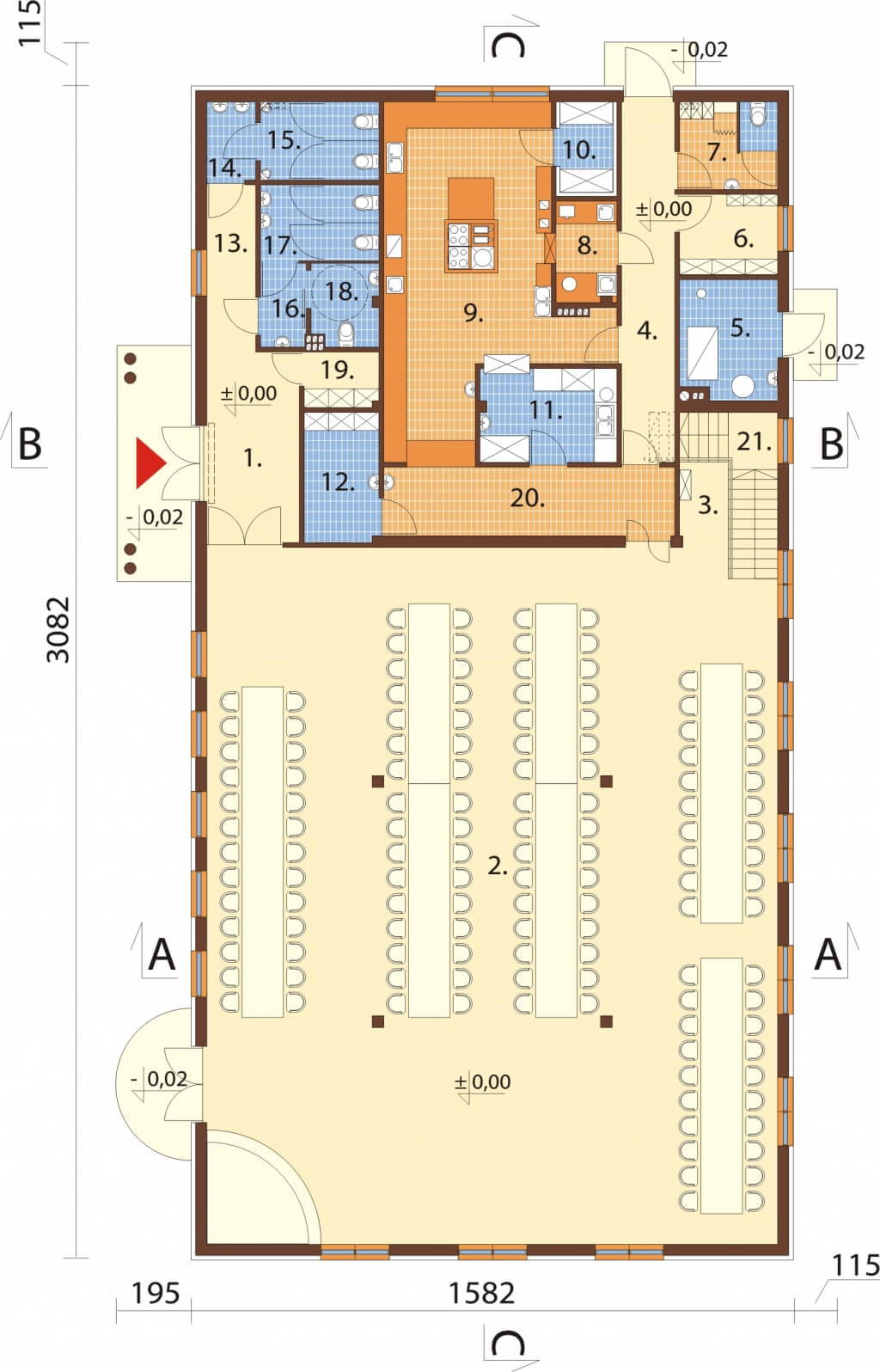

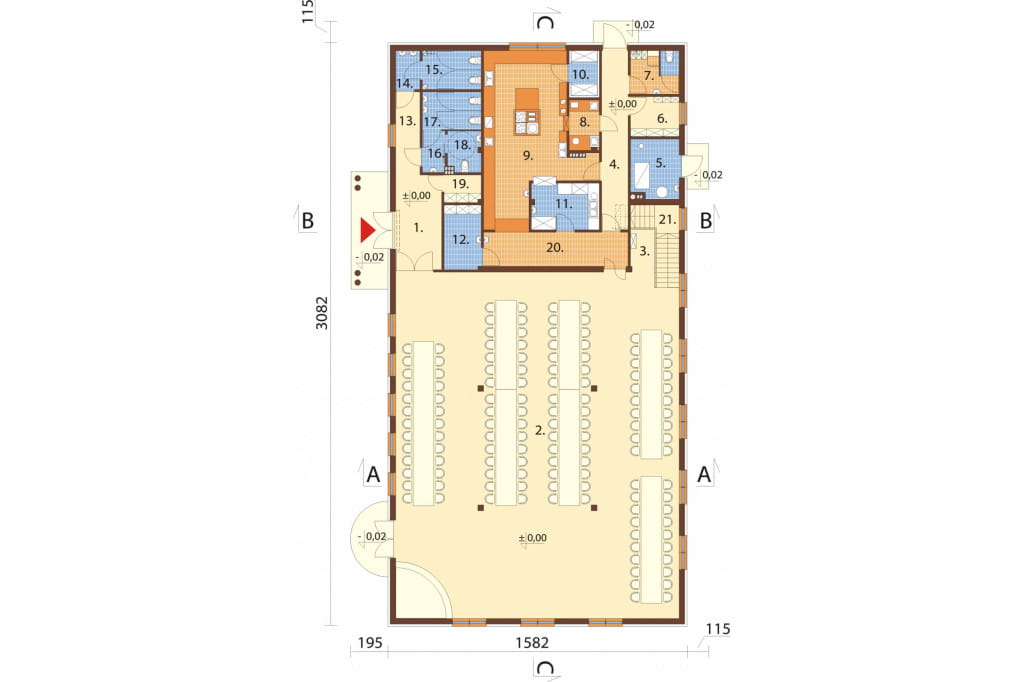

Rzut parteru



Projekt LK-24 B - rzut

PARTER: 436,25 / 440,87 m2

1. Hall 12,22 m2
2. Sala bankietowa 273,08 m2
3. Schowek 3,88 / 8,51 m2
4. Korytarz 13,28 m2
5. Kotłownia na paliwo stałe (drewno) 7,95 m2
6. Magazyn 5,47 m2
7. Pomieszczenie socjalne 5,82 m2
8. Obróbka jaj / warzyw 4,21 m2
9. Kuchnia 39,00 m2
10. Chłodnia 3,47 m2
11. Zmywalnia 8,83 m2
12. Pomieszczenie gospodarcze 6,54 m2
13. Korytarz 5,66 m2
14. Przedsionek 2,66 m2
15. WC męskie 6,42 m2
16. Przedsionek 2,67 m2
17. WC damskie 6,24 m2
18. WC damskie / niepełnosprawnych 3,77 m2
19. Magazyn 2,88 m2
20. Rozdzielnia kelnerska 13,84 m2
21. Schody 8,36 m2
POWIĘKSZ RZUT

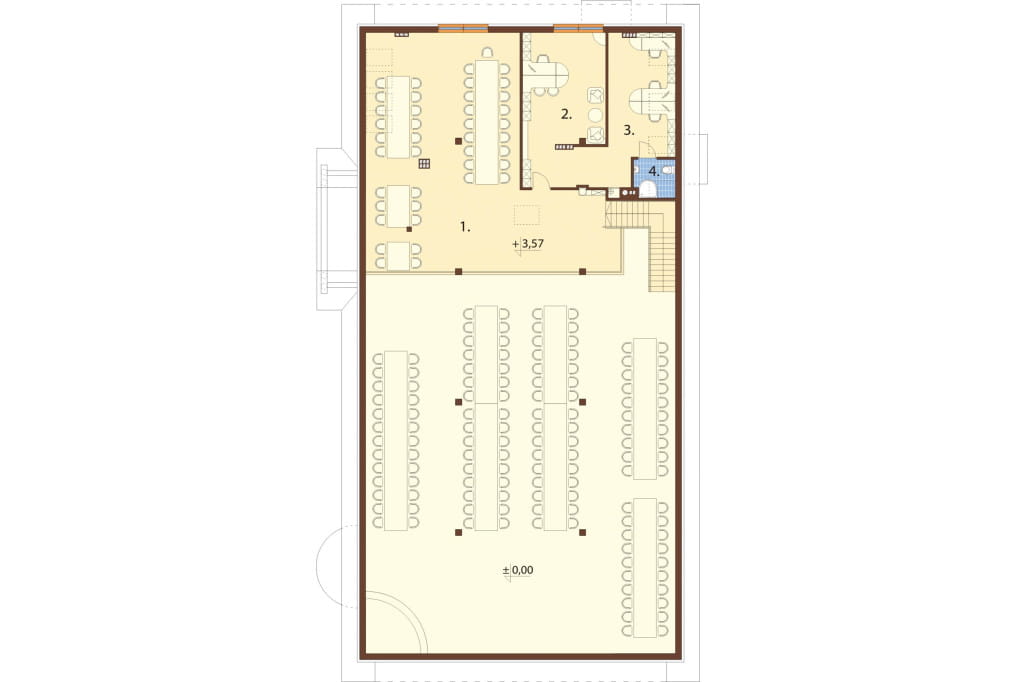

Rzut poddasza



Projekt LK-24 B - rzut

PODDASZE: 149,05 / 162,63 m2

1. Antresola 95,58 / 103,66 m2
2. Pom. biurowe 25,92 m2
3. Pom. biurowe 25,20 / 29,40 m2
4. Łazienka 2,35 / 3,65 m2

POWIĘKSZ RZUT

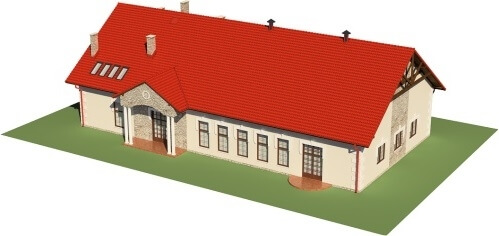

Model



Projekt LK-24 B - model

Elewacje



Projekt LK-24 B - elewacja

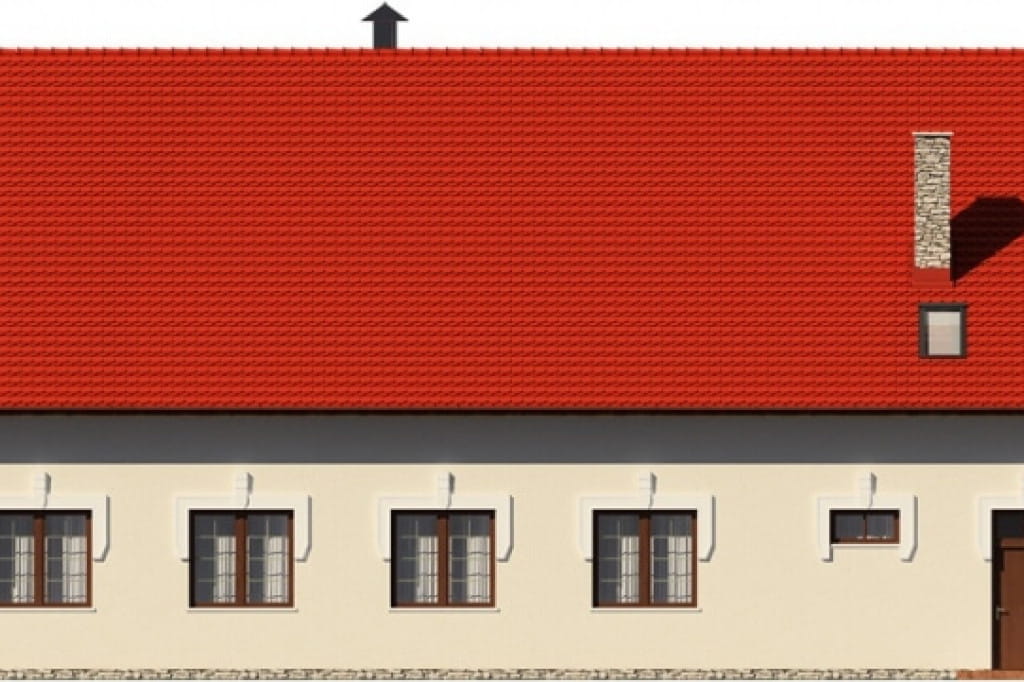

elewacja ogrodowa
Projekt LK-24 B - elewacja

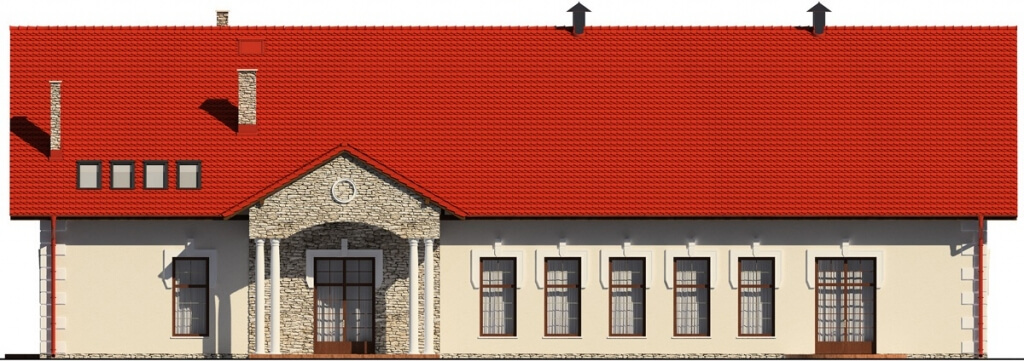

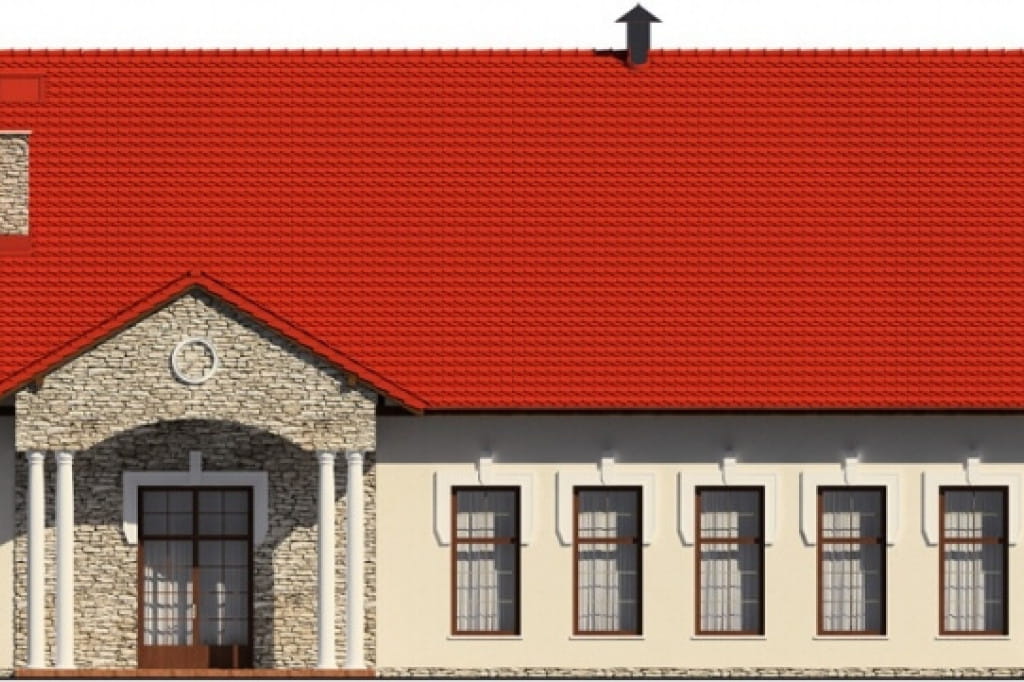

elewacja frontowa
Projekt LK-24 B - elewacja

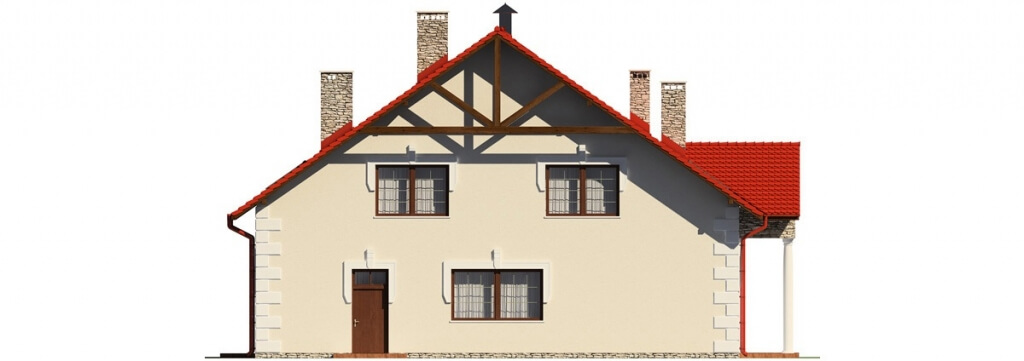

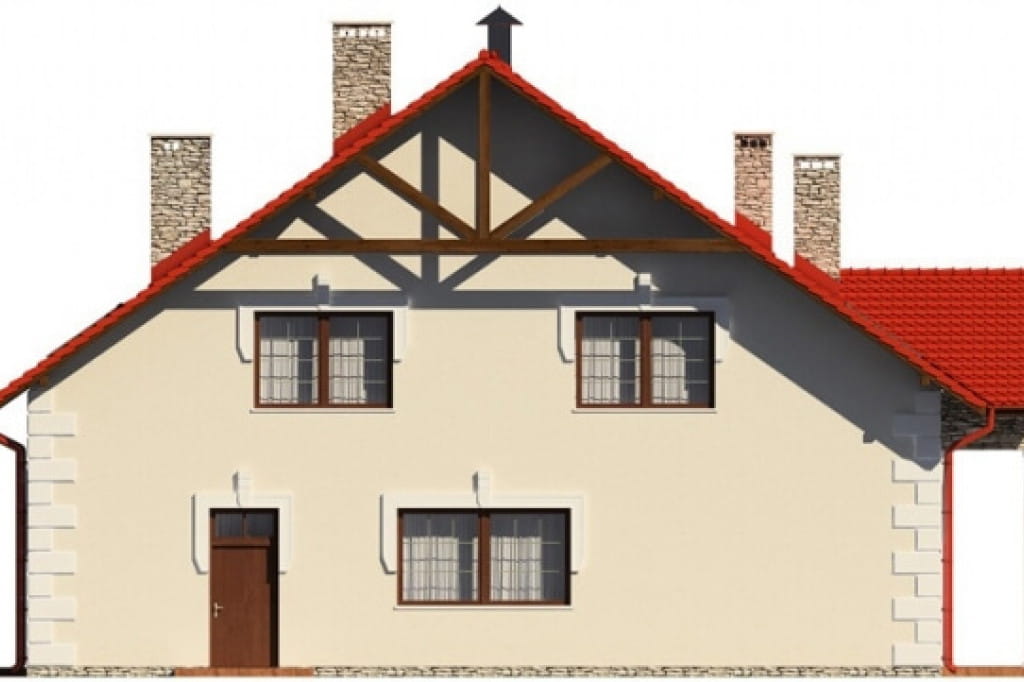

elewacja boczna
Projekt LK-24 B - elewacja

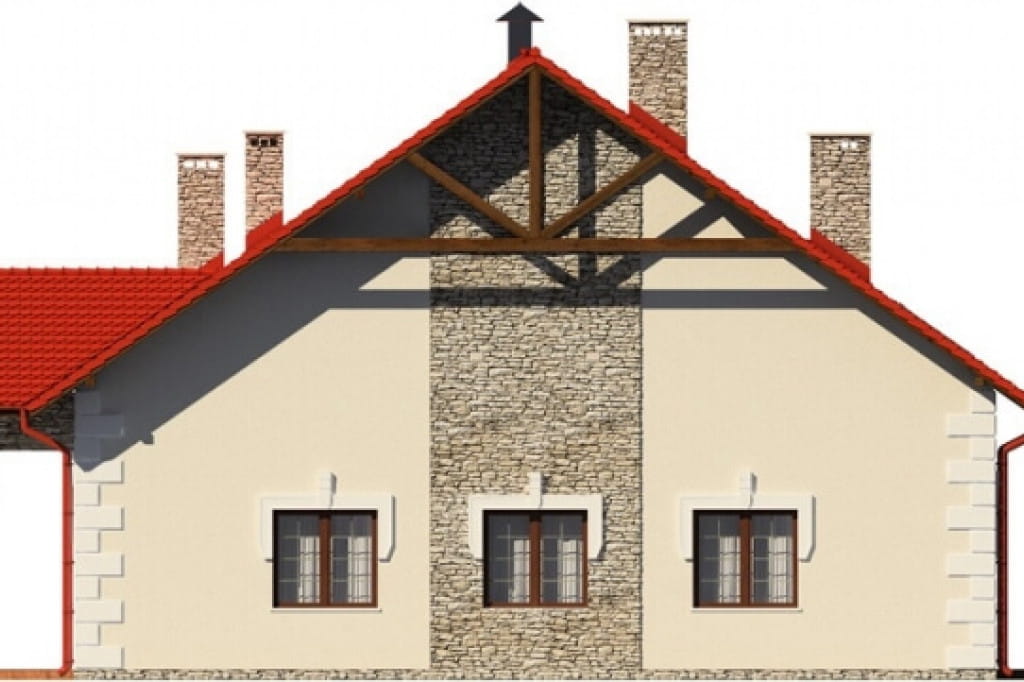

elewacja boczna

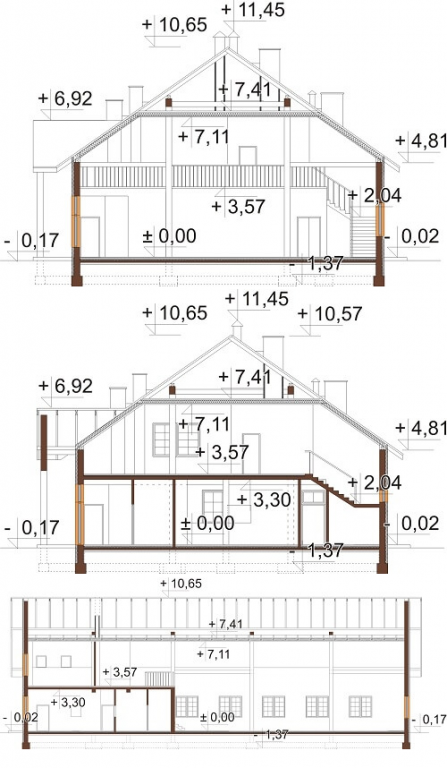

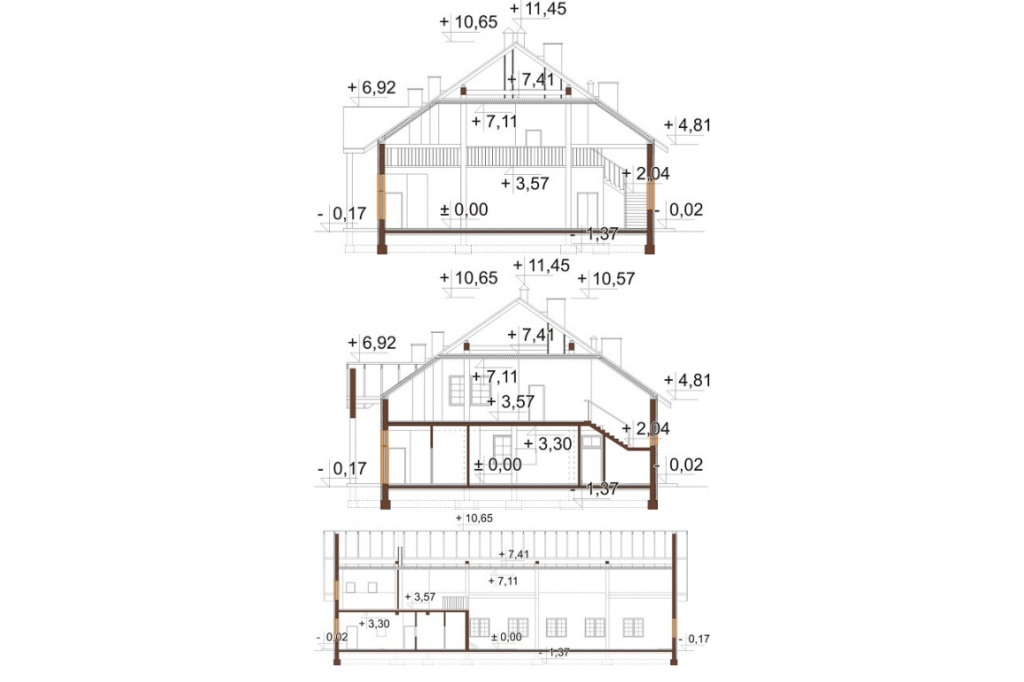

Przekrój



Projekt LK-24 B - przekrój



POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku gastronomicznego pełniący funkcję domu weselnego LK-24 B.
Budynek jest parterowy z częściowym poddaszem użytkowym (antresola), bez podpiwniczenia.

Technologia: tradycyjna.
Ściany zewnętrzne: pustak MAX 29 cm, styropian 12 cm, tynk zewnętrzny.
Strop nad parterem: żelbetowy 17 cm
Kąt nachylenia dachu: 35°
Ogrzewanie: kotłownia na paliwo stałe
Wentylacja: mechaniczna nawiewno-wywiewna w kuchni i na zapleczu oraz mechaniczna wywiewna na sali
Program:  sala bankietowa dla 130 osób, antresola na 47 osób, zaplecze kuchenne, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, kotłownia na paliwo stałe, kuchnia, 2 pomieszczenia biurowe, 3 WC i 1 łazienka.

 Powierzchnia zabudowy: 487.57 m²
Powierzchnia użytkowa: 585.30 m²
Kubatura: 3454.20 m³
Szerokość działki: 23.82 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 25
Kąt nachylenia dachu: 35°
Pokój na parterze: Nie
Wysokość budynku: 10.82 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 51.62 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe, antresola
Typ: gastronomiczne, handlowo-usługowe, komercyjne, projekt karczmy, projekt budynku handlowo-usługowego, projekt budynku usługowego, projekt domu weselnego, projekt budynku gastronomicznego, restauracja, świetlica, Projekty domów weselnych
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Łukasz Szczepaniak
CENA 3 EGZ. PROJEKTU 10 600 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :

- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna kuchni, wentylacja wywiewna na sali bankietowej)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- projektowana charakterystyka energetyczna
- zgoda na zmiany w projekcie

Producentem projektu jest:
KB Projekt Biuro Architektoniczne
ul. Cystersów 7B, 31-553 Kraków
e-mail: kbprojekt@kbprojekt.pl
tel. 12 414 35 06

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
